应该艿搞，富勒CO300拆解评测

卢瑟福

这个鼠标从近期的反应来看，手感和性能都还OK，也没什么明显让人反感的地方，
但很多人不晓得内部的结构和做工如何，早起的X100我感已经很靠谱，但是毕竟现在也换LOGO了，东西也便宜了，
避免先入为主，不如先看看拆解。

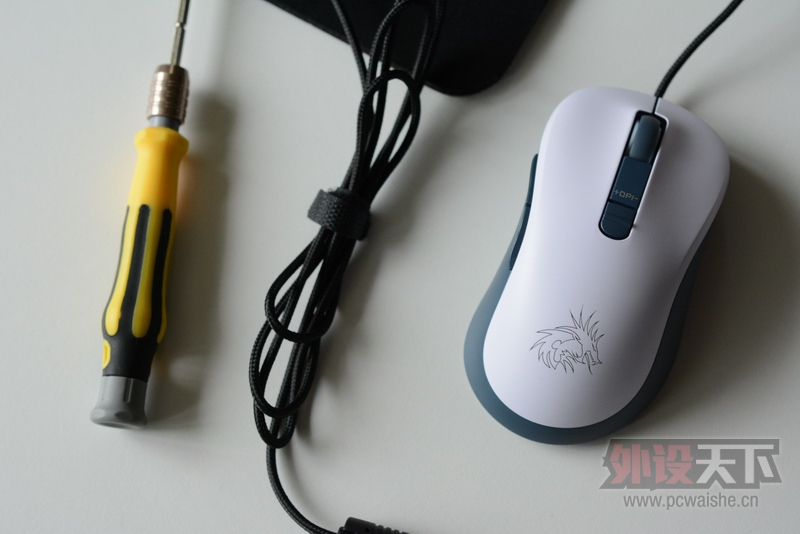

拆前感觉~

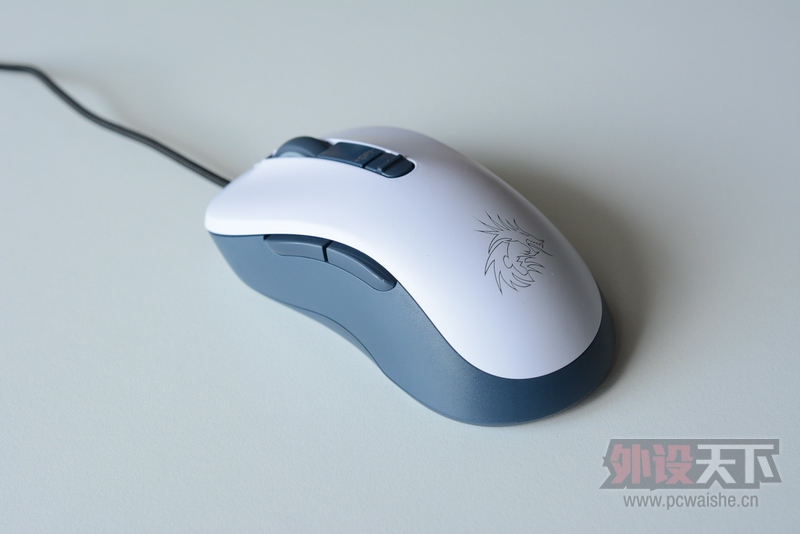

CO300是个小鼠标，比X100还小，但纯右手设计让它看上去还是比较有型，虽然没有浮夸的线条和灯效。

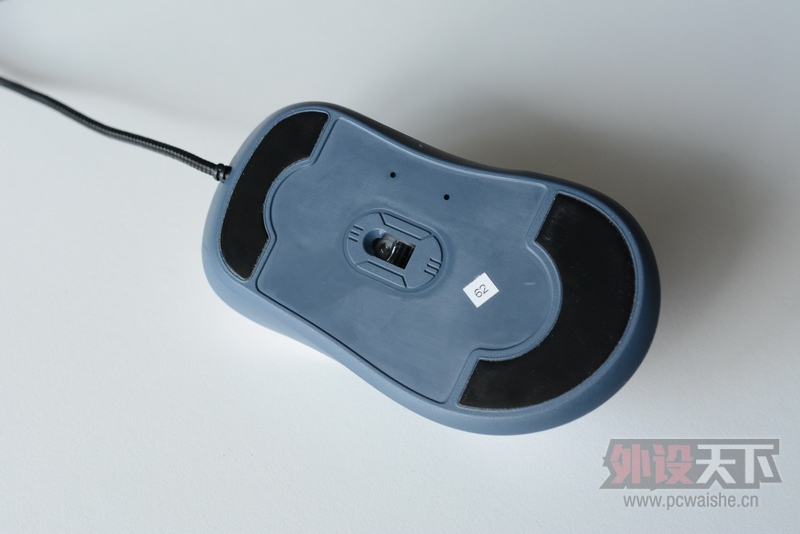

底部没有铭牌，只有#62，应该是编号。。试产的一个样品，可以安装驱动V1.2。

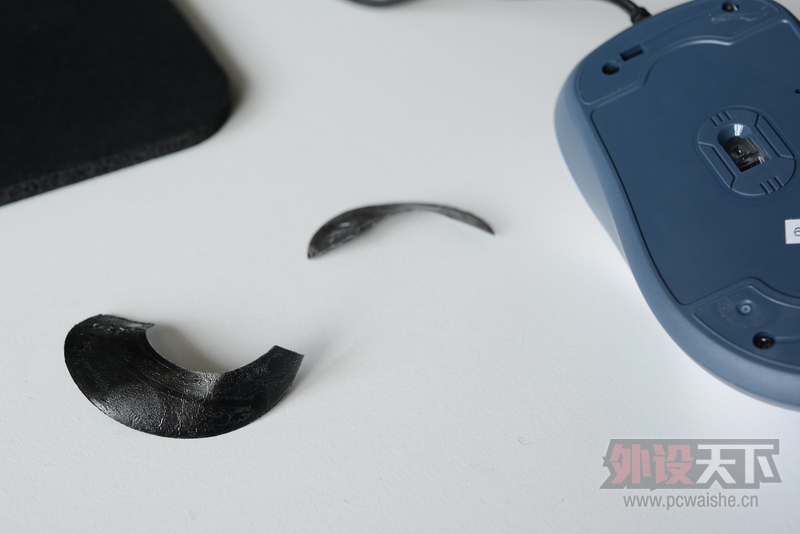

撕脚贴，不是撕逼，不要太用力，一会还要粘回来的，如果暴晒一下在撕会更好，用工具小刀。
但是从图可以看到，CO300的脚贴确实比较薄，是我撕过最薄的特氟龙脚贴。


拆解评测

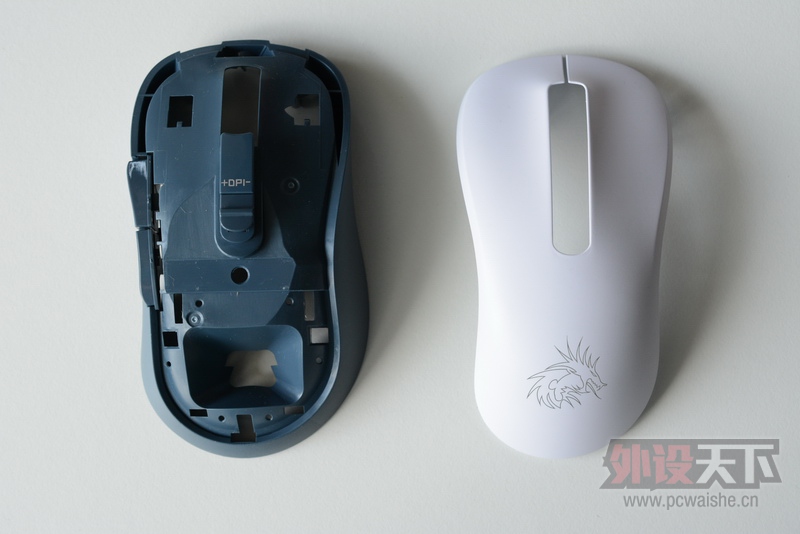

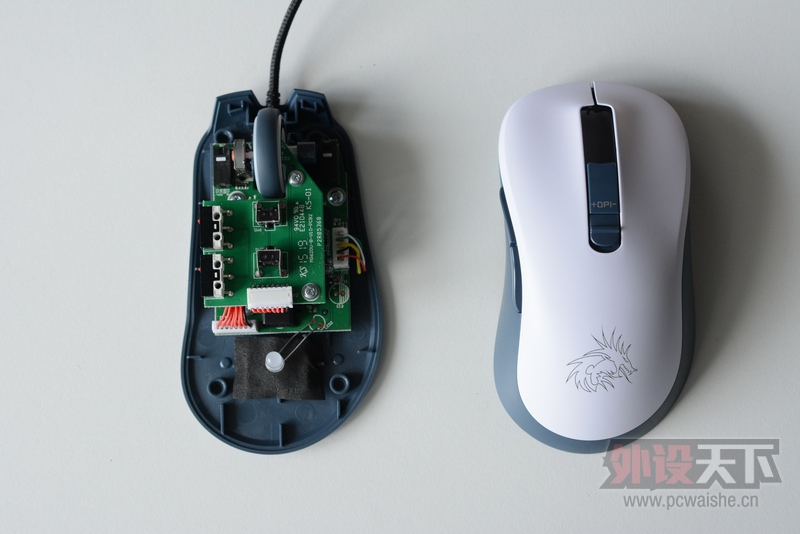

去掉4颗螺丝，很好分离鼠标上盖和底座。内部结构、PCBA瞬间暴露

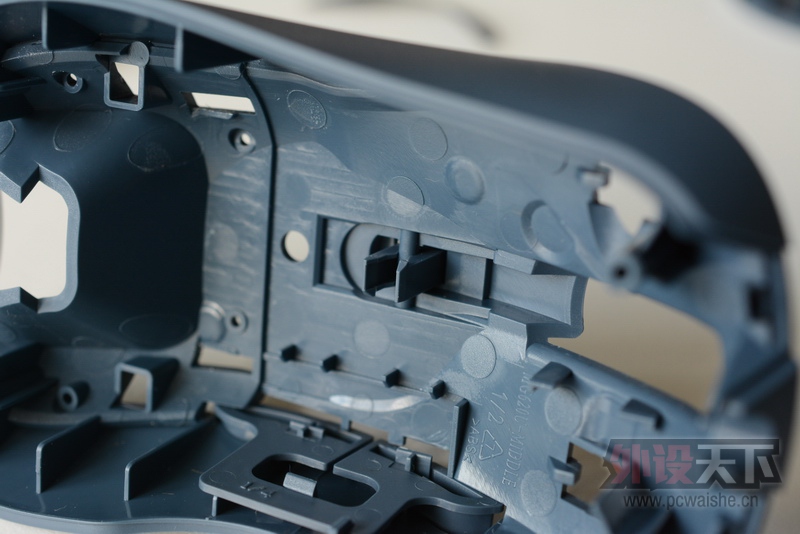

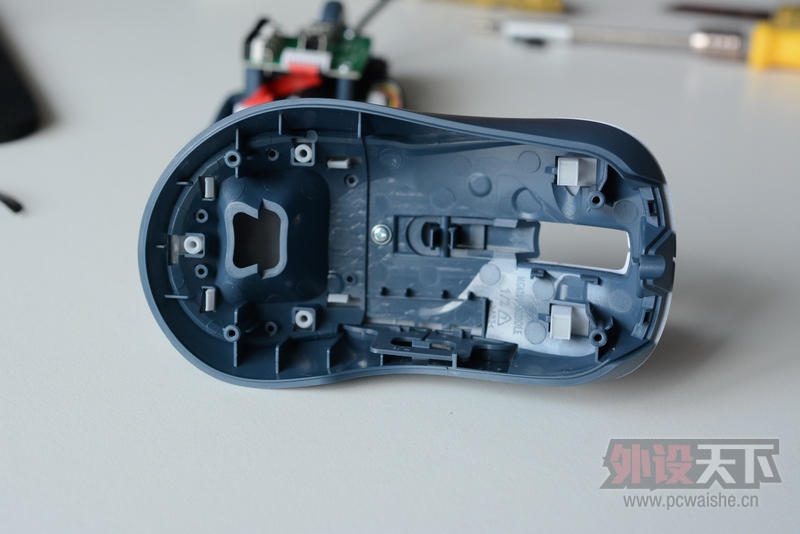

宝蓝色的中框，设计固定按键和连接上盖和底座的。

PS：尾部的火山口是给LED灯预留的位置，让灯的光更集中在LOGO上，这个做法最早在雷蛇蝰蛇上出。

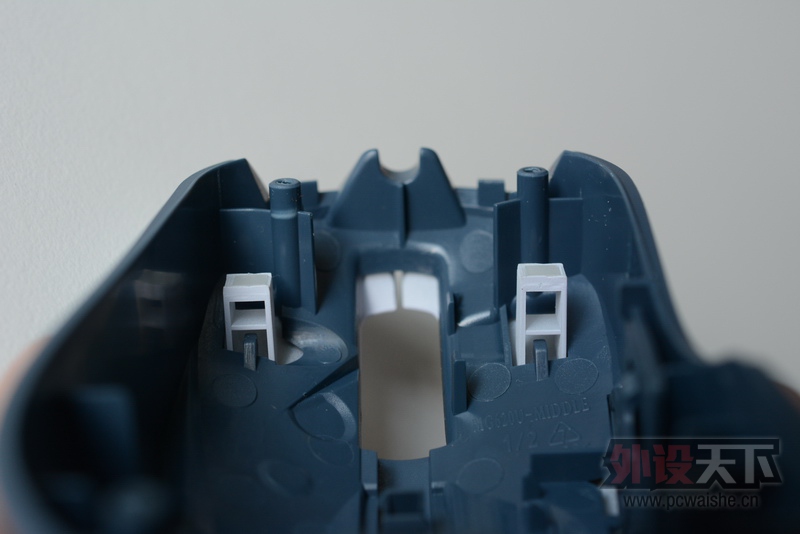

因为是纯右手设计，左右键击柱的高度是不同的，左高而右低

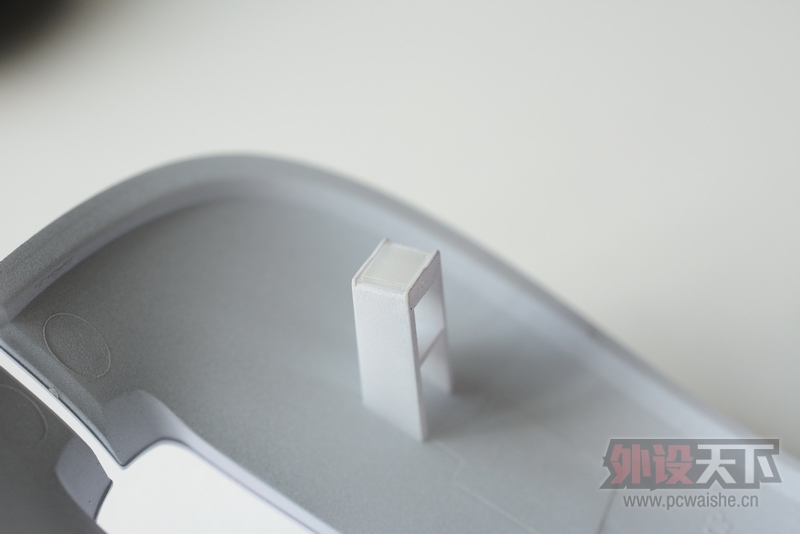

PS：击柱还是方形，没错，而且上面有白色特氟龙贴，可以减少按键柱和微动接触产生的磨损，大大的好，相比一些“一”字和“十”字，
我个人觉得这个应该是最好的结构了，从这里可以看出，这款是鼠标做出来有个目的，就是想更耐CAO一点。



上下分离很容易，只需要取掉一颗小螺丝，拨开卡扣就OK
不得不说，这个白色，真的很白，我的桌子看起来不那么白了。

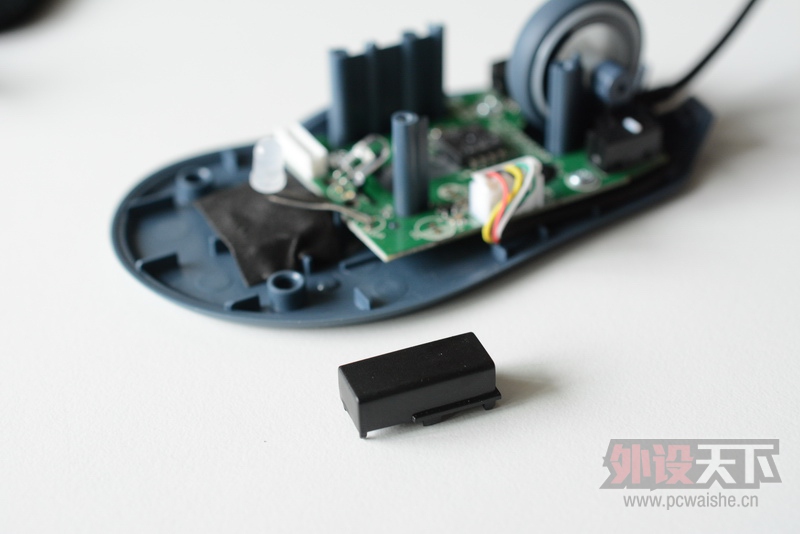

DPI键的拨动结构，这个设计LZ很喜欢，往外拔即可取出。

PS：它是按键绕着一根轴（ABS塑料）在受限的空间内转动，考虑到DPI键并非使用频率极高的，个人感觉ABS做轴问题也是可以的。

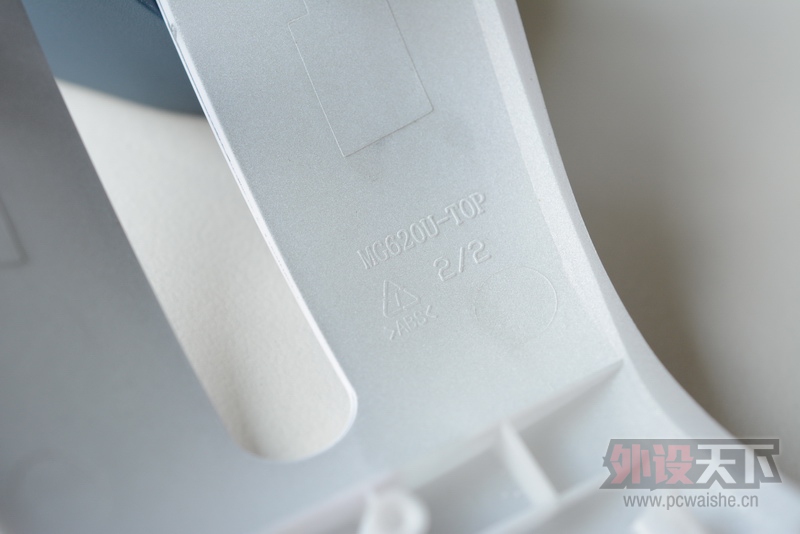

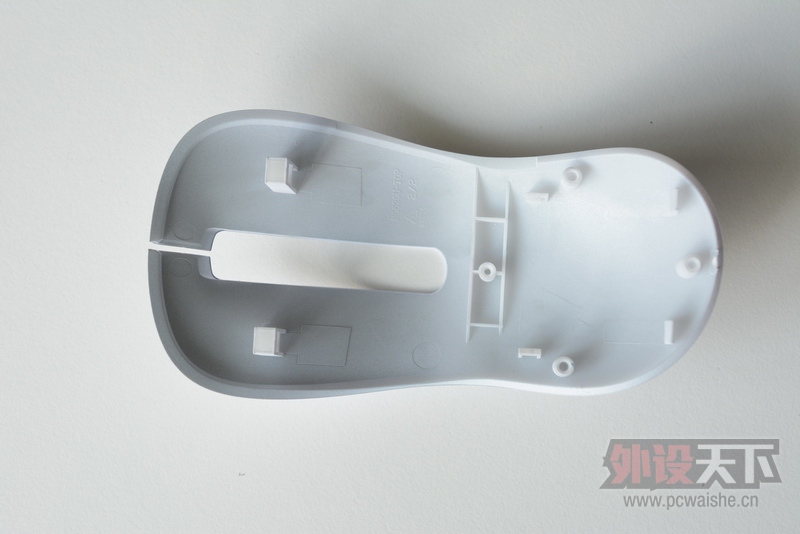

内部型号是MG620U，后面的TOP是代表， 顶盖。。旁边已注明，ABS材质。

PS；因为是ABS容易透光（见机械键盘的ABS键帽），我在内部看到有喷一层银色的底漆，应该是防止透光，控制色散
让LOGO看上去更PURE一点。



在重温下这个按键接触点，约1mm多点的特氟龙贴

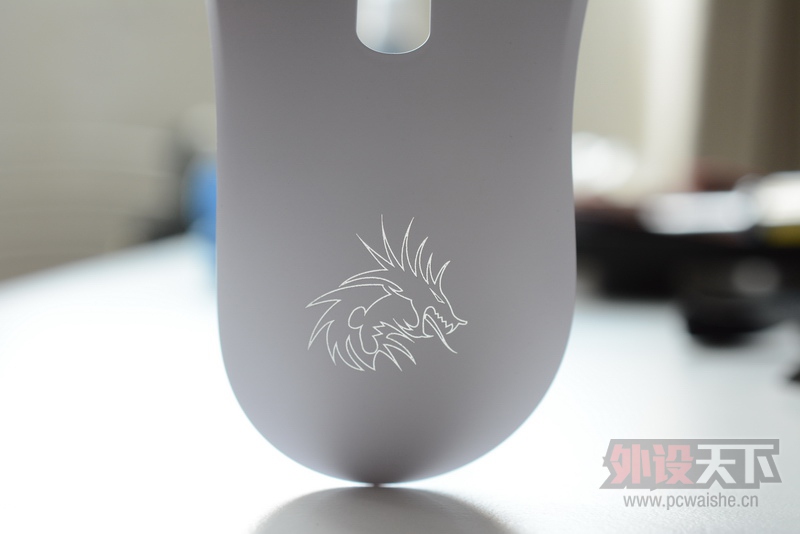

镭雕的背光LOGO ，它的透光度，普通室内光线下就清晰可见，非常理想！

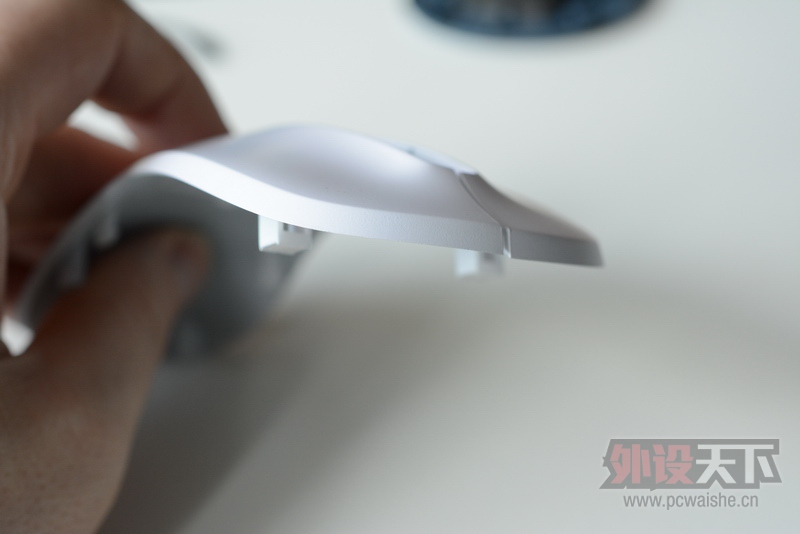

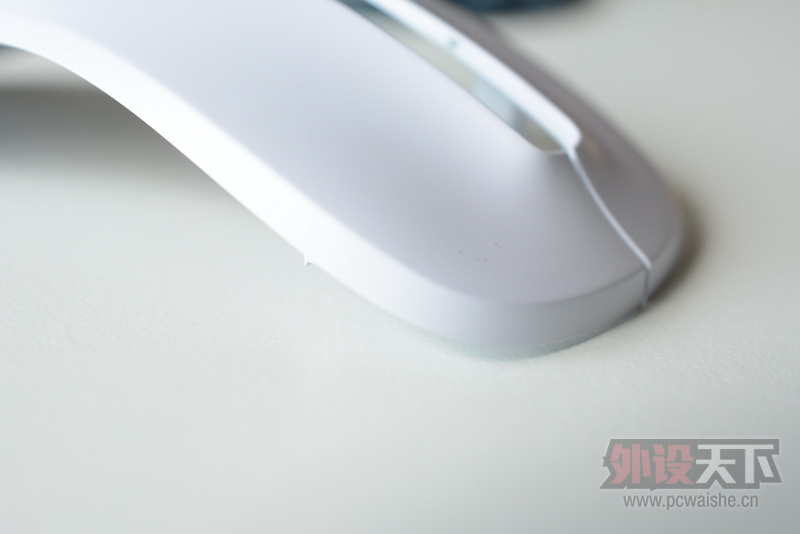

喷漆的工艺，边缘非常干净和平整，没有残留，白色表面是官方所说的类肤质，

PS：虽然同样是很细腻，但我感觉比普通大家习惯的那种类肤质要“硬”很多，赛睿的联想RIVAL（CO300的共模具）所说的是PU表面，我不知道PU和这个喷漆是否一致，但是它确实在出汗、不出汗时都有折中表现，不像普通类肤质，不出汗很滑。出汗才粘手。


PCBA和元器件
这个其实很多玩家都在行了 ，我也啰嗦一下。

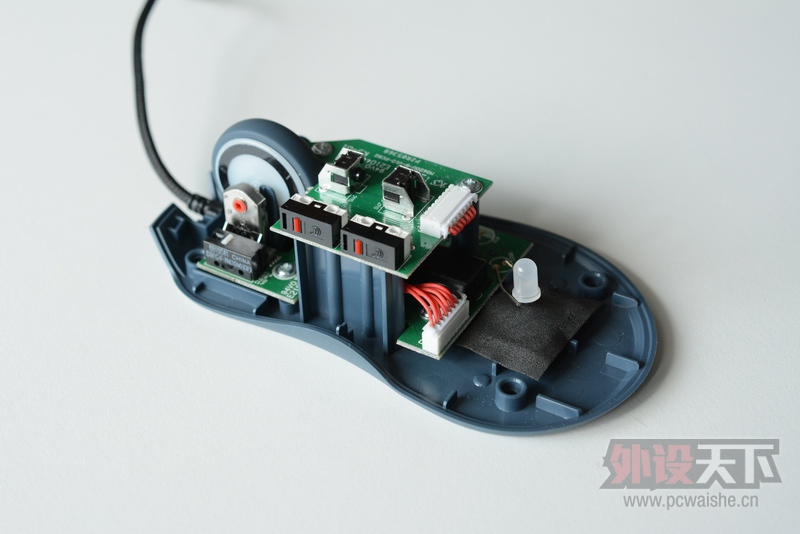

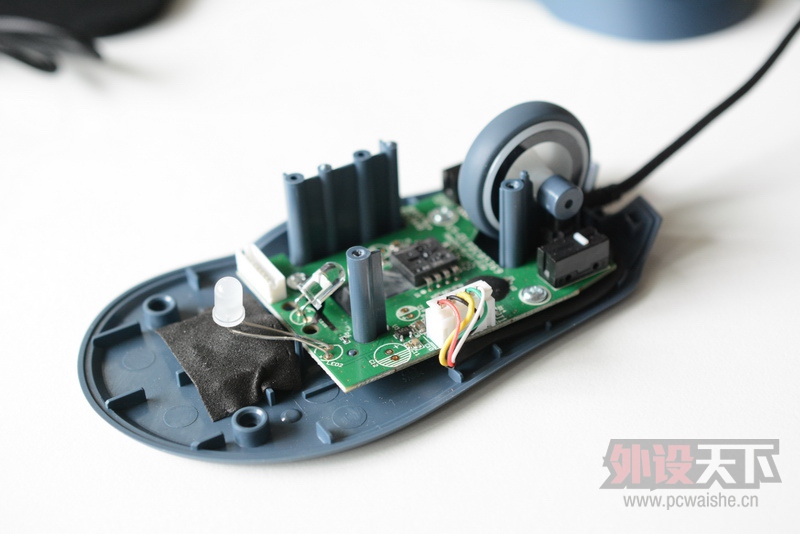

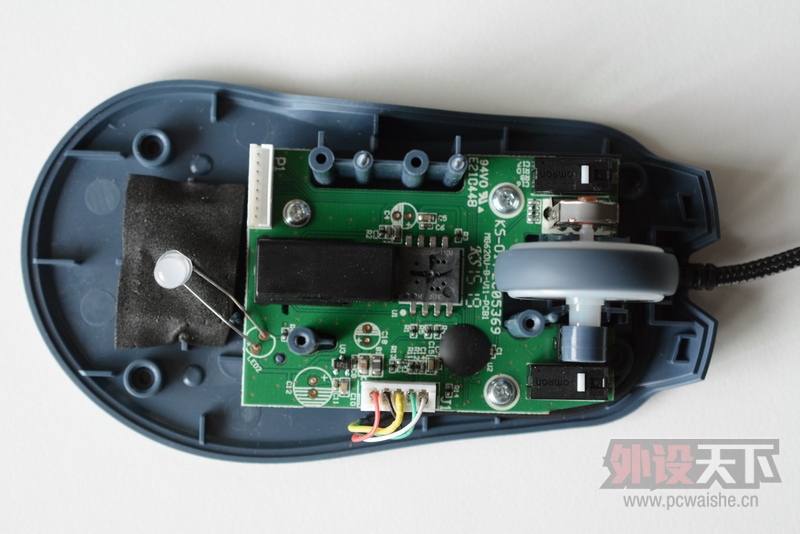

PCBA布局清晰分为三段：前滚轮左右键、DPI调节和侧键、尾部LED和配重快

PS：前端原件比较多，配重块至于LED灯下方的鼠标后方，是简单的杠杆平衡原理，确保重心在鼠标中央。

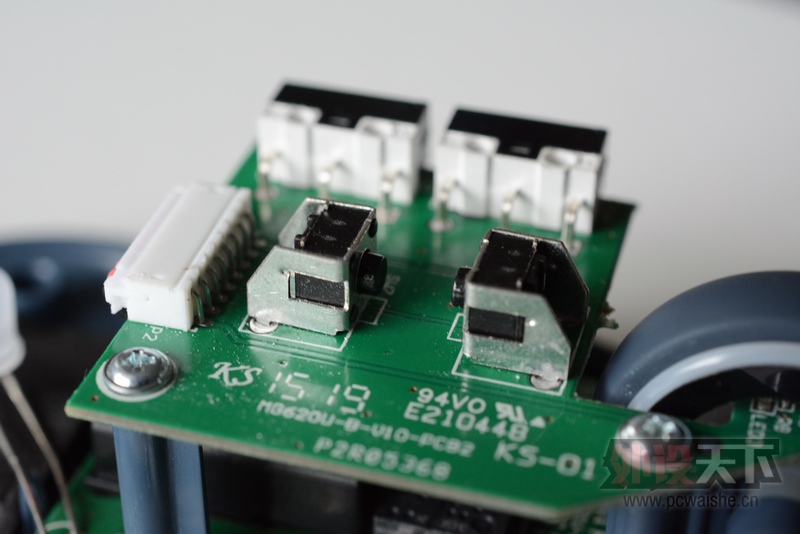

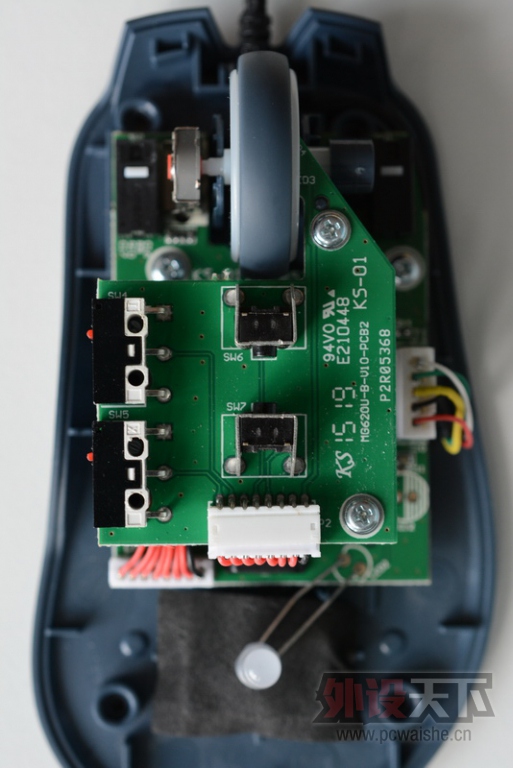

顶部PCB板负责功能：4、5侧键、DPI调节和滚轮LED灯

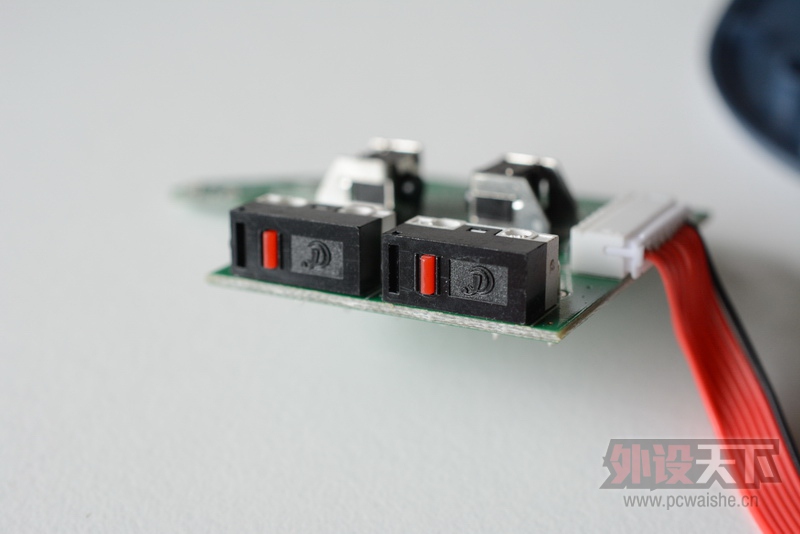

PS：DPI的+、-调节键分别是两颗方形微动的对向焊接，外面用金属片加固，刚才说的拨杆在中间波动，即可触发。

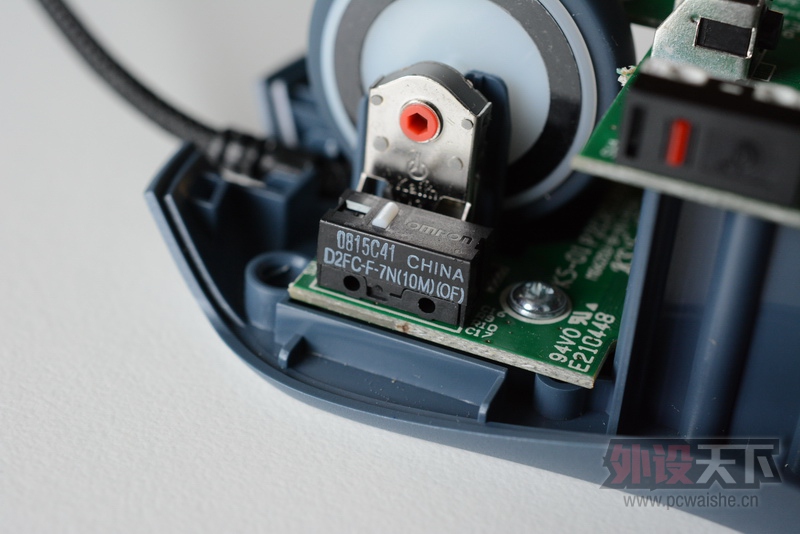

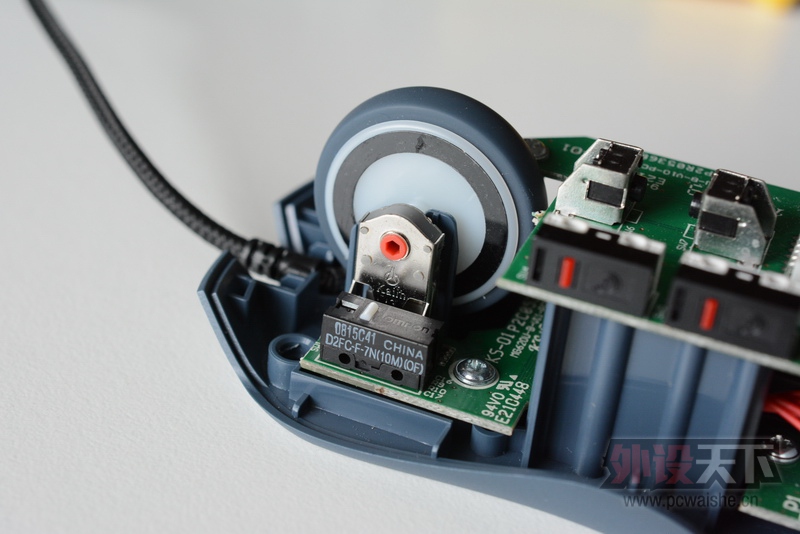

微动不出意外，10M欧姆龙国产白点，1000万次寿命已经是有节操的代表。



编码器是凯华红芯，特点是刻度感不十分清晰，但是很安静，尤其是滚动速度较慢的时候。



见的很多，“久仰大名”但是始终记不住名字的JC微动红点，像YSA、HUANO都有这种红色底用



主PCB板负责：左右键、编码器、引擎、主控。

PS：从结构上来有些并没太多元器件，有些预留的位置也没有焊接电容等，按我的理解这有3个可能，1是经过检测，这些设备在这款功能较少的7键鼠标上，经检测用处不大，可有可无，可能在后续版本上用到，只是预留；2是电路设计和实际生产有偏差，电路设计过多考虑；3是富勒偷工减料，省去了一些必要的元器件，当然了，这都是假设，质量问题有待后续市场检验了。




遮光罩，虽然PWM3320是红外光，遮光罩也是不可少的。

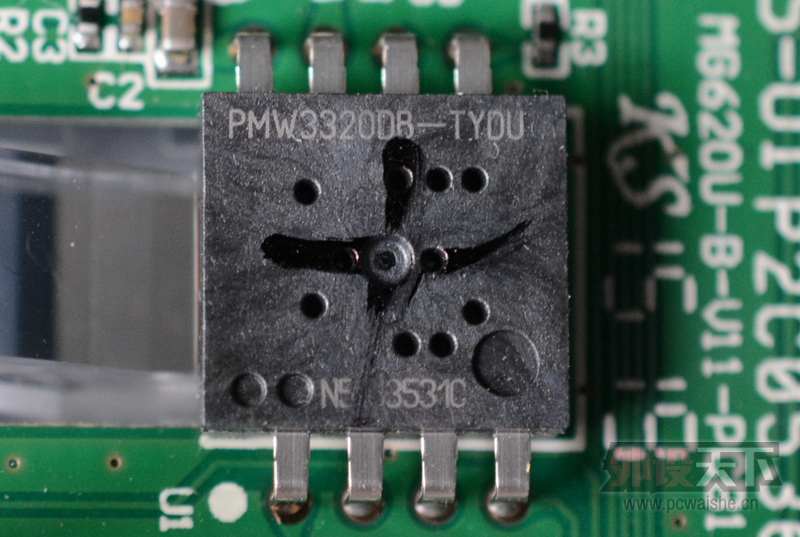

PMW3320芯片本尊，厂家称是自己的专属定制版，感觉国产定制引擎并不多。说到3500DPI无插值，个人觉得同时对A3050和A3090构成了一些威胁，和A3050的面貌和针脚都十分接近，说是升级版并不过分，MCU是邦定封装，所以看不到习惯的合泰芯片。

PS：主控采用绑定封装（黑色圆饼简），简化工序封装快速，缺点是主控挂了维修麻烦，性能是不受影响的，这个很多玩家可能并不知道吧。所以，富勒的1年换新基本上也是基于这个原因，维修也可能是直接换掉整个PCB板，如果对自己的工艺没信心就会坑是自己，当然现在的绑定是很成熟的，在键盘、鼠标和其他电子设备为上都很常见。

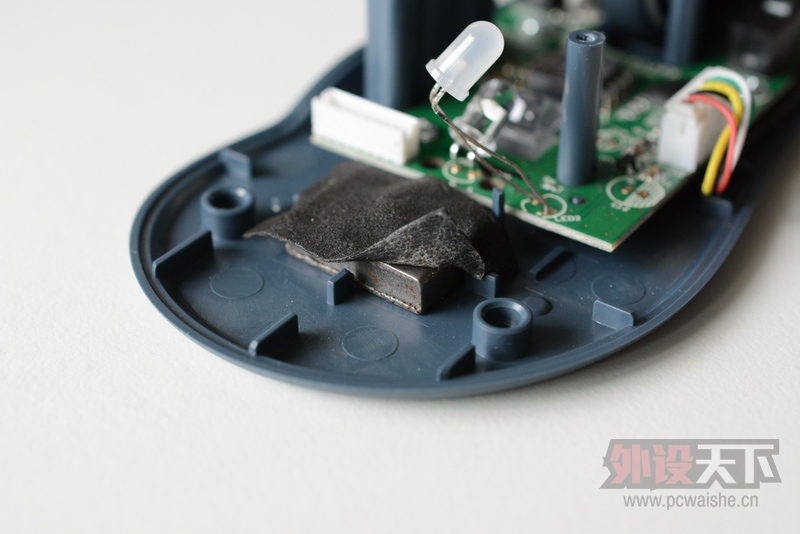

配重块小荷才露尖尖角。。

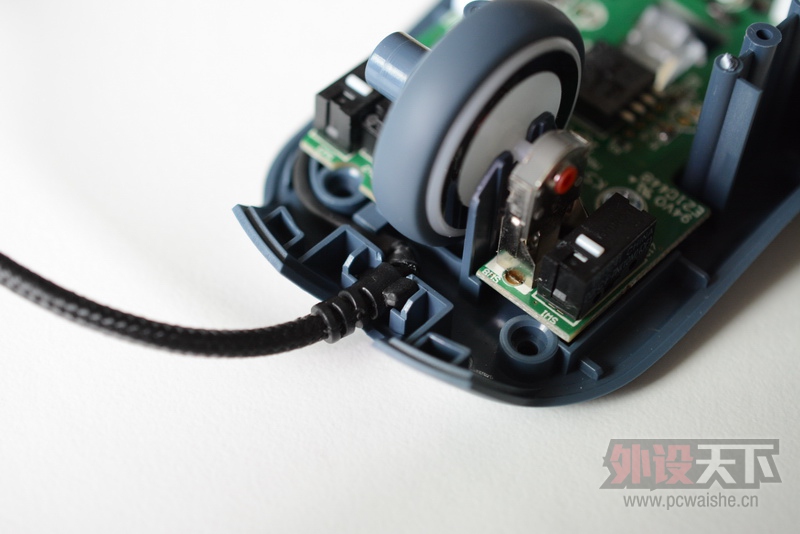

防拉扯设计。。

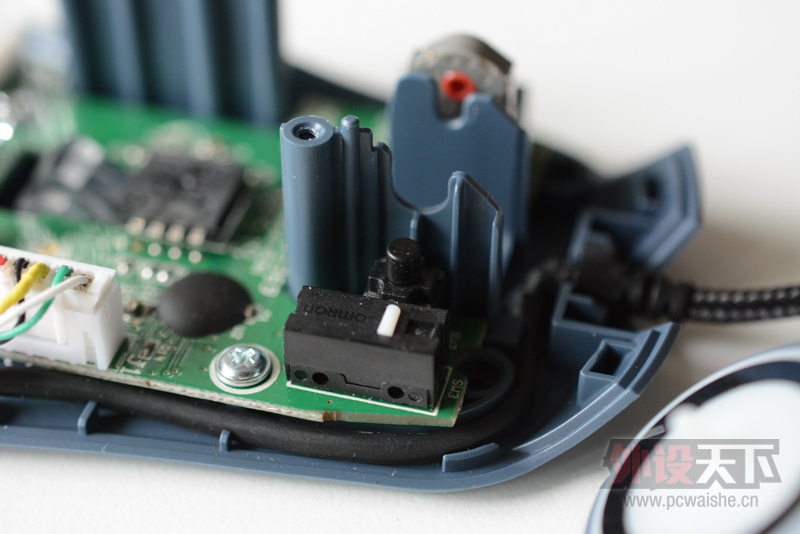

突出的黑柱就是中键微动，位置很隐蔽

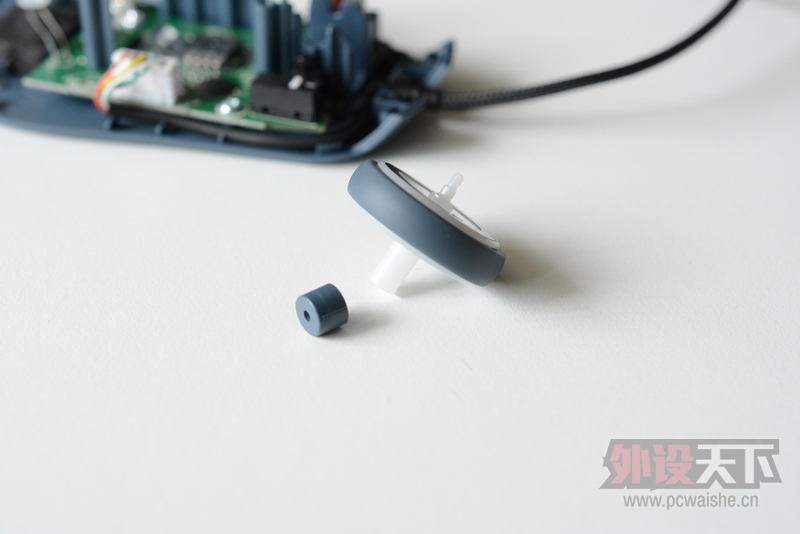

滚轮结构，表面细腻，不是十足的游戏风格，略有几分微软的味道。




OK，打完收工！完美组装

丝毫不影响撸，62号圆满完成任务。
