第一反应不要怀疑主控坏了，先排查通路，飞线是最简单暴力的办法了

大F走起

非典猫 发表于 2018-10-23 13:07
大兄弟.双11快到了.你的IKBC提示你换键盘的时候到了.

提示个P，贫穷使我理智，我这辈子就是薄膜键盘用到死，也不会买机械键盘，大F真好用

飞线的线材有点粗，建议有漆包线，还是用其他线，然后用热熔胶固定
我这什么都没，但线材阻抗也不高，考虑到也没什么损耗，就没想那么多了

芯片设计的分相取电，这样修肯定会增大损耗，炸了再说

给大家分享下修理过程
1丶准备万用表，烙铁，一些线
2丶百度该键盘的拆开

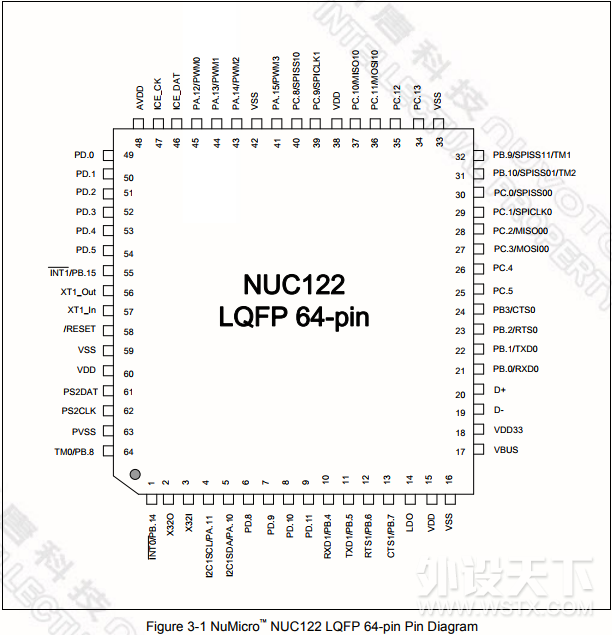

3丶百度了解了下键盘的矩阵设计，了解了下键盘的设计，MCU丝印还在，看了下规格书，Pin脚定义
4丶拿万用表点了下，确定一组键和几个单键有问题，单键摁下通路，轴没问题，基本就是二极管有问题(二极管击穿）
5丶一组键问题，PCB走线有钢板覆盖，直接点的管脚（临近的几组控制，找的管脚，基本很容易找到），发现是通路，没问题，那么就是芯片管脚也是被击穿了，焊了只脚，监测了下电压，上电也是没反应的，直接跨接电压到管脚，也没用，到地阻抗也为0，很有可能就是开路了。
6丶最后解决问题，是找同相的其他路取的电
