飞线改背光　那么问题来了　－　－

查看数: 20521 | 评论数: 5 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

Sharks

发布时间: 2014-11-5 12:14

正文摘要:

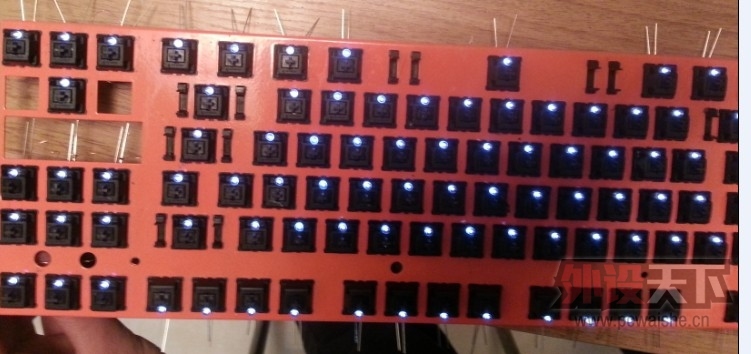

前几天发帖说了　机械风暴８７改背光花了几个小时改了　　走的是钢板下面的方案那么问题来　就是取电问题　我取的是ＳＣＲ　ＬＫ灯的负极和ＵＳＢ＋极　　这样ＳＣＲ　ＬＫ可以控制背景光开关就是电压问题　　 ...

bink1990 发表于 2014-11-6 19:56

扫了一眼发现一句也看不懂，好流逼的样子……

Sharks 发表于 2014-11-6 15:15

LuckyBird929 发表于 2014-11-5 18:20
一般来说指示灯的供电电路是为了一个LED而设计的都是IC直出的没有任何功率三极管在上面一般也不带LED ...

好的谢谢大神了一直在等你终于还是来了 -

LuckyBird929 发表于 2014-11-5 18:20

本帖最后由 LuckyBird929 于 2014-11-5 18:22 编辑

一般来说指示灯的供电电路是为了一个LED而设计的都是IC直出的没有任何功率三极管在上面一般也不带LED的保护电阻

你吧指示灯整个接到全部的背光电路上这样有时候会带不动导致电压低

你可以用指示灯电路带一个三极管来控制背光灯然后从USB5V接电源电路再做降压或者用继电器也行

点评

Sharks

好的谢谢大神了一直在等你终于还是来了 - 详情回复发表于 2014-11-6 15:15

约瑟翰·庞麦郎 发表于 2014-11-5 15:42

楼主图画的666666666

af01361924 发表于 2014-11-5 14:07

帮你@LuckyBird929 给瞅瞅咋解决
