飞线改背光 那么问题来了 － －

Sharks

前几天发帖说了　机械风暴８７改背光花了几个小时改了　　走的是钢板下面的方案
那么问题来　
就是取电问题　我取的是ＳＣＲ　ＬＫ灯的负极和ＵＳＢ＋极　　这样ＳＣＲ　ＬＫ可以控制背景光开关
就是电压问题　　不接背景灯情况下　　打开灯电压是４．８Ｖ
接了背景灯　打开灯　电压只有２．８Ｖ　了　导致灯光比较暗　
－－－－
本来还想加３个二极管来降压　，，，　现在－　－　－　　求大神

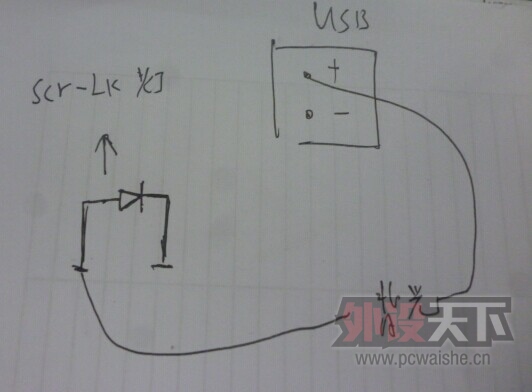

取电图
背景光

af01361924

帮你@LuckyBird929  给瞅瞅咋解决

约瑟翰·庞麦郎

楼主图画的666666666

LuckyBird929

一般来说 指示灯的供电电路 是为了一个LED而设计的 都是IC直出的 没有任何功率三极管在上面 一般也不带LED的保护电阻

你吧指示灯整个接到全部的背光电路上 这样有时候会带不动导致电压低

你可以用指示灯电路带一个三极管来控制背光灯 然后从USB5V接电源电路再做降压或者用继电器也行

Sharks

LuckyBird929 发表于 2014-11-5 18:20
一般来说 指示灯的供电电路 是为了一个LED而设计的 都是IC直出的 没有任何功率三极管在上面 一般也不带LED ...

好的 谢谢大神了  一直在等你 终于还是来了 -

bink1990

扫了一眼发现一句也看不懂，好流逼的样子……
