曾胜进 · 发表于 2018-10-24 11:44

lee2 发表于 2018-10-24 11:16
其实买了新的啦，只是旧的，毕竟穷人思维，不舍得丢啊~

那就修吧，穷是无解的。。。

lee2 · 发表于 2018-10-24 11:45

本帖最后由 lee2 于 2018-10-24 12:11 编辑

给大家分享下修理过程
1丶准备万用表，烙铁，一些线
2丶百度该键盘的拆开
3丶百度了解了下键盘的矩阵设计，了解了下键盘的设计，MCU丝印还在，看了下规格书，Pin脚定义
4丶拿万用表点了下，确定一组键和几个单键有问题，单键摁下通路，轴没问题，基本就是二极管有问题(二极管击穿）
5丶一组键问题，PCB走线有钢板覆盖，直接点的管脚（临近的几组控制，找的管脚，基本很容易找到），发现是通路，没问题，那么就是芯片管脚也是被击穿了，焊了只脚，监测了下电压，上电也是没反应的，直接跨接电压到管脚，也没用，到地阻抗也为0，很有可能就是开路了。
6丶最后解决问题，是找同相的其他路取的电

lee2 · 发表于 2018-10-24 11:48

官网查的芯片规格书，找到大概pin脚位置

lee2 · 发表于 2018-10-24 11:49

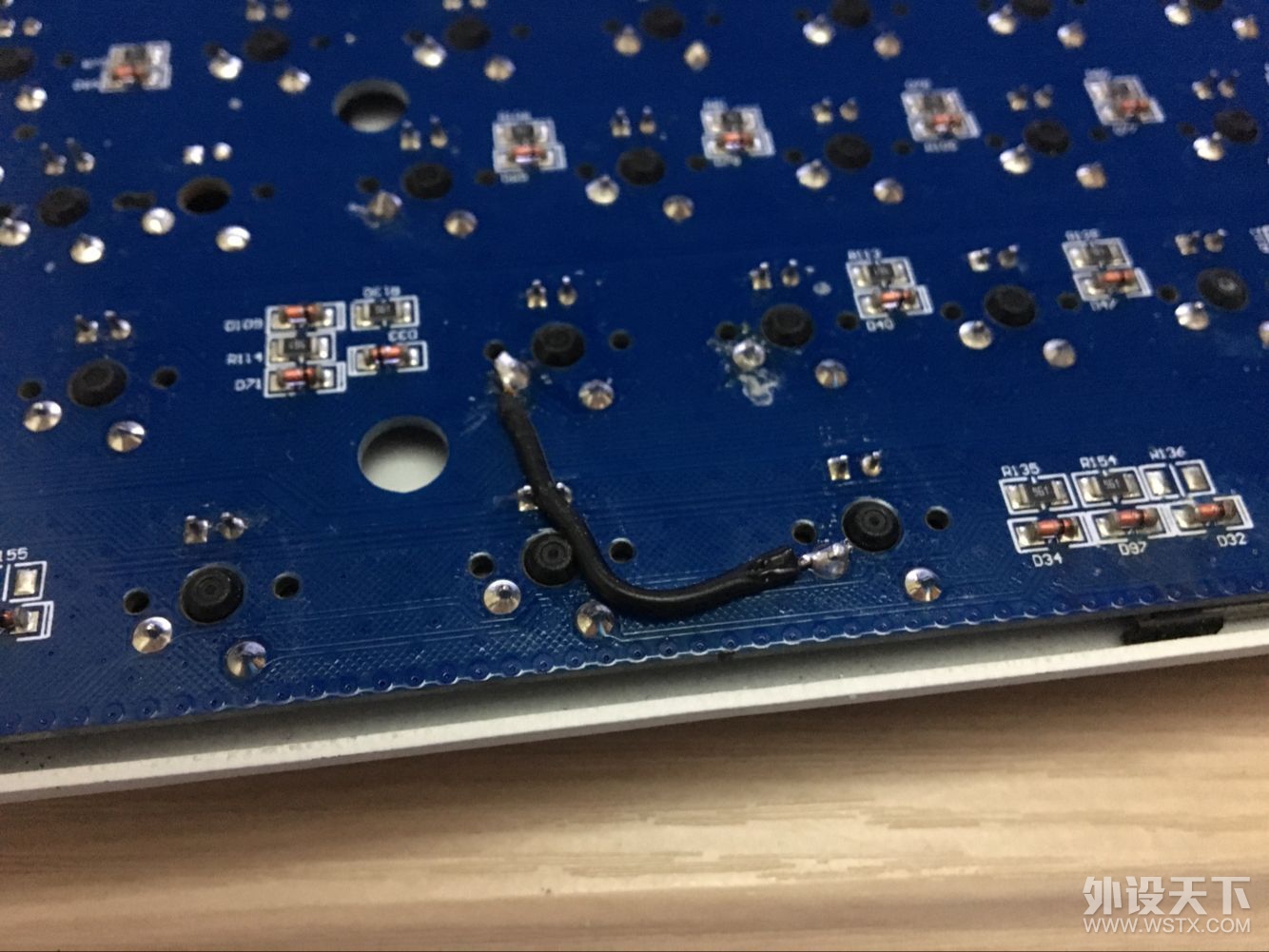

然后就修好了，其他换二极管的就没拍了

lee2 · 发表于 2018-10-24 11:53

芯片设计的分相取电，这样修肯定会增大损耗，炸了再说

lee2 · 发表于 2018-10-24 11:56

找同相，这个只能一个个找，这个浪费了点时间

lee2 · 发表于 2018-10-24 12:01

飞线的线材有点粗，建议有漆包线，还是用其他线，然后用热熔胶固定
我这什么都没，但线材阻抗也不高，考虑到也没什么损耗，就没想那么多了

lee2 · 发表于 2018-10-24 12:22

非典猫发表于 2018-10-23 13:07
大兄弟.双11快到了.你的IKBC提示你换键盘的时候到了.

提示个P，贫穷使我理智，我这辈子就是薄膜键盘用到死，也不会买机械键盘，大F真好用

playwy123@ · 发表于 2018-10-24 19:30

大F走起

sharkka · 发表于 2018-11-1 13:52

第一反应不要怀疑主控坏了，先排查通路，飞线是最简单暴力的办法了
