光轴先锋——赤度CD502S棱镜轴键盘

aalfz

前言

光轴作为机械键盘发展到最近两年的产物，依靠其在复杂工作环境下相对稳定的表现，迅速占领了相当一部分网吧的市场。
但是就原理上来说，这种类光电耦合原理的设备已经在其他领域应用了很多年，转而用在机械轴上对于键盘来说也没有任何功能上的拓展。
然而2015年COMPUTEX上发布的Flaretech棱镜轴并不属于此列。棱镜轴通过不同的光路设计和感光元件，能够做到对于按键按压幅度的感知（注意我这里的用词，后面我们再来细讨论）。但是由于搭载Flaretech的Wooting One之前只有在Kickstarter上面众筹而且价格比较贵，导致体验棱镜轴的门槛有点高，如今赤度也推出Flaretech轴产品，终于可以上手一探究竟了。

---

包装和外观

▽包装采用手提盒的设计，上一次见到类似设计还是在森松尼K1上，不知道为什么每次看到这种包装都想到送礼……总之黑色的纸盒中规中矩。


▽背面有着各种键盘的信息，不过文字描述有着相当多谬误，不知道你们看出来了没有我就不一一说了。背面另外半是印刷的操作说明，省了另外做说明书了。

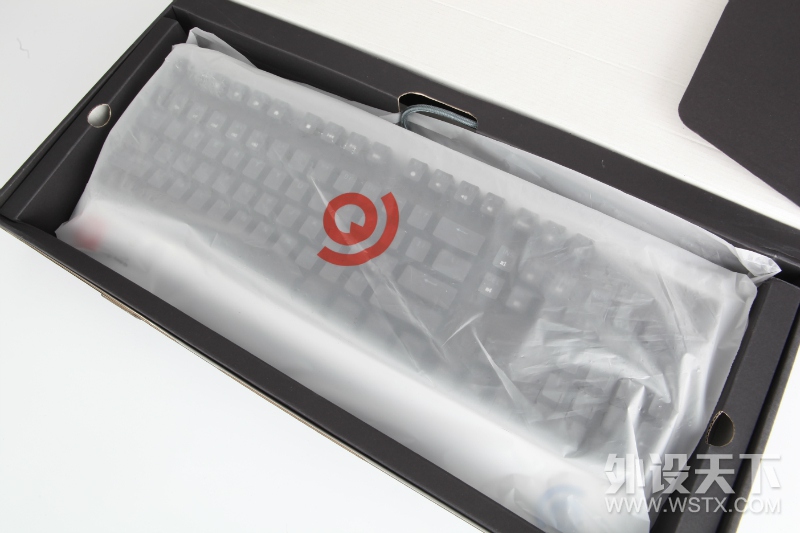

▽内部结构相对常规，另外一层袋子主要是用来防止刮伤。


▽键盘和一张保修卡，全部的内容了，个人觉得过于简单了，后面再说。


▽键盘外观，又是一把自带手托的大键盘。


▽手托上最重要的内容就是这个iF设计大奖的标了，不过这个上面还写着的英文表明了获得iF大奖的是Flaretech而非赤度产品本身，这一点要区分清楚了。


▽手托上赤度的透光Logo，可以看到结合的缝隙说明这个透光件是属于镶嵌的。手托部分为环绕键盘正面的一整个银色外框，是塑胶的不是金属。


▽右上角的棱镜轴Logo和指示灯，Logo居然印歪了有点哭笑不得，这很严肃（你们应该懂什么梗）。指示灯并非常规形状，而是每个都是一个赤度的小logo。

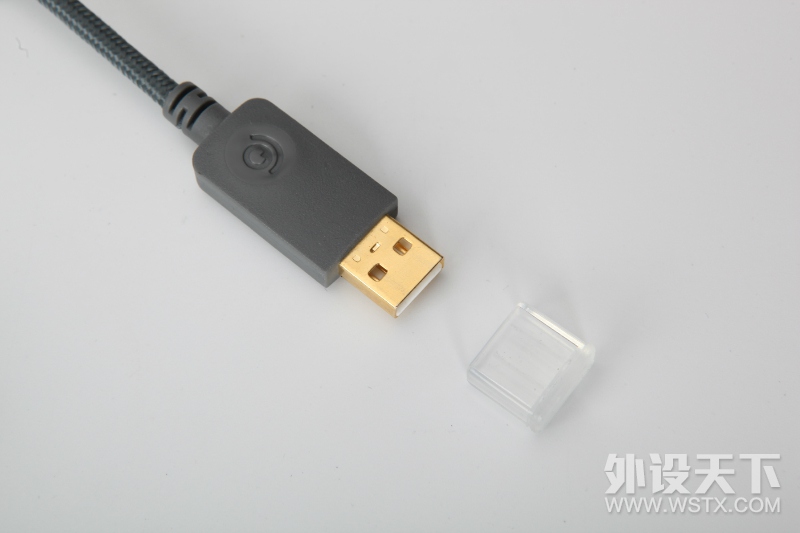

▽线材就相对很常规了，没什么好说的。


▽背面的贴纸是赤度Logo的形状，总让人联想到吃豆人。上端三向出线槽对于线来说过于松了，也不知道是线细了还是槽大了。


▽常规的脚撑设计，但是有些左右松动，照片也看不出来你们领会精神就好了。


▽一套常规非闭口小字体的ABS双色键帽，其实应该更好一点的。有比较明显的歪轴情况，后面灯光部分有一张方向键的照片会看的比较明显。以最近两年的键盘制造水准来说，这个有点不应该了。


▽大键位使用卫星轴，手感松散，倒是不肉，钢丝声音比较重。

---

轴体详情

有关轴体的详细分析，之前本来想做的，结果@二十一天 早发了，那我就先不写了，如果后面有时间再填上我自己的内容，这里先直接链接之。
https://bbs.wstx.com/thread-707538-1-1.html
这个轴体虽然是做类似青轴的二段段落，轴心也是类似的二段设计，但是段落声音和手感凯华BOX有一点相像，主要是段落部分的凸起结构和MX轴有不同。
还有之前前言里面提到的，在很多能搜到的这个轴和键盘的宣传文字里面对于Flaretech光轴的特性描述错误（包装上虽然写错字但是这部分内容没错），不是感应压力，而是感应行程，这个错误就和你们平时总用质量单位g来描述弹簧弹力一样，真的如果要感应压力的话应该用压敏元件才对。Flaretech棱镜光轴能做到模拟量输出的原因是它能通过光线的变化感应轴心向下运动的行程，只是弹簧压力和按压行程有着线性对应的关系而已。

---

拆解

▽背面螺丝只找到了在下沿脚贴下的几颗。


▽最后发现其实主要螺丝都在键盘钢板上，全拧掉即可拿掉钢板。


▽虽然拆掉了底下的螺丝，但是金属色塑胶外框主要是靠卡扣和下壳固定的，避免损坏这里我就不拆了，毕竟里面没有什么太特殊的内容。



▽两颗来自意法半导体的ARM架构芯片，并没有其他IC了。


▽PCB上的光电发射和接收元件（不知道能不能按照常规光轴那样称作对管，所以暂时只能用个不准确的讲法了）。


▽带着轴体的钢板另外一面，能看到轴体的底部设计。


▽和普通的机械键盘PCB不同的是，赤度CD502S的贴片元件都在向上的一面，毕竟棱镜轴的原理让轴体和光学元件需要处在PCB的同一侧，为了节省双面贴片的成本，直接都贴在正面也很正常。


▽因为PCB和钢板之间没有固定，所以PCB的底部需要比较多的支撑来保证PCB不会因为按压变形，赤度的设计是底下做了很多这种圆形支撑，可以保证钢板固定好的情况下PCB和钢板（轴体）之间间隙基本不会变化。

---

驱动和灯光

▽中规中矩的驱动界面，这里不是这个键盘的重点我就不详述了，普通的键盘驱动而已。


▽RGB灯光效果较为流畅，不过过度色好像有点少。


▽棱镜轴的特点，光线仅集中在正面透光部分，键帽缝隙之间不会有多余光线。前两天在群里有个群友讨论说不希望键帽缝隙之间有溢光，也许这个轴体是一个解决方案。

---

总结

这次想说的内容比较碎，就全搁在总结里面说了。

对于Flaretech轴的手感，这次的类青轴手感还是和青轴略有不同，触发的段落感比常规青轴来的晚一点，轴心晃动程度中等，如果你习惯了MX青轴的手感，也许需要适应一下声音和段落特点。大键位过于松散，已经试着调节了，有改善的空间。手托因为中空而且材料相对比较薄，所以空响还蛮严重的，可能需要加一些填充物。至于键帽，一个六百元价位的键盘应该可以配置更好一点的。还有一点就是，Flaretech和其他光轴键盘一样，是支持热插拔的，而且通过更换弹簧来更改手感和压力也很方便（试过了，可以通用MX轴的弹簧，但是之前凯华BOX轴就不行），那么我想一个拔键帽/拔轴双用的小工具应该有了会更好吧。
赤度CD502S棱镜轴键盘，整体键盘做工合格，没有大毛病但是小毛病也不少，加上包装上的一些文字性错误，让人感觉赤度本来可以做得更好，还需要更加注重细节才行，毕竟能接受这个价位的键盘玩家对于产品还是蛮挑剔的。而且这次的CD502S键盘在和厂家人员沟通过程当中了解到貌似并没有加入模拟输出，所以可能在Flaretech轴的性能上并没有发掘完全，只能说这把键盘对于赤度来说也是一个开始，期待赤度对于这个划时代轴体更进一步的开发。



如果还想要了解更多关于此键盘的信息，请回复告诉我，我会尽快添加。
