Cherry MX Braod 8.0 从客制化角度品鉴樱桃的新口味

混沌邨

月中收到的这套MX8.0，寻思着整点不一样的东西，或者做点客制化元素进去，就一直没弄。后来申请到了RGB自然白，也是很流行的无段落轴，不过最想用的速度轴也就是银轴没有。然后咨询了一下重新阳极其他颜色会有一定的风险，而且因为铝料的批次密度的问题键盘、钢板、转轴很难做到同一种颜色。所以就先简单组装起来再说吧，关于拔插线或者磁吸等以后再弄。


应该就是发布会上那套散件，看编号是第21把，难道前20把就是目前各位大佬收到的评测品嘛？

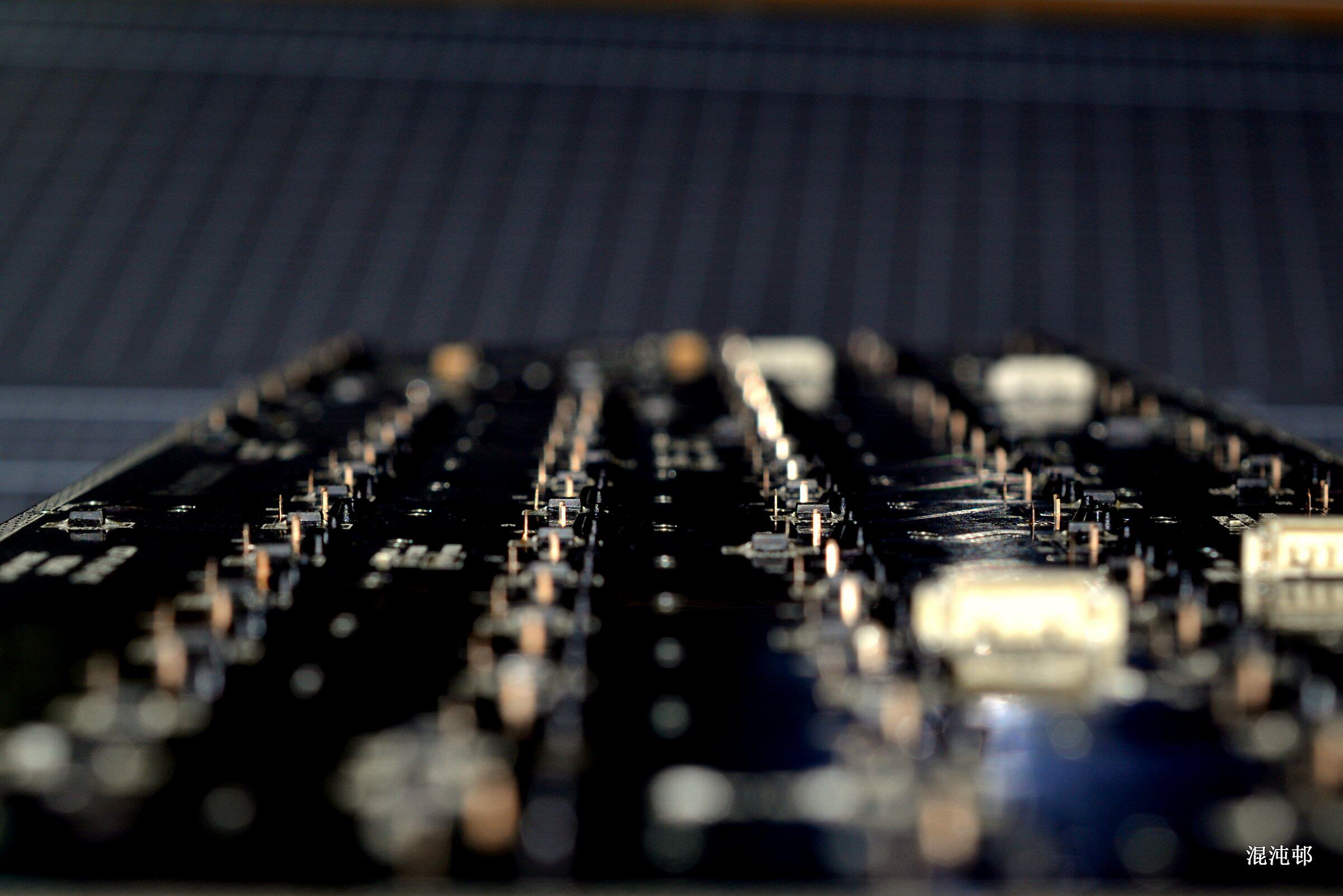

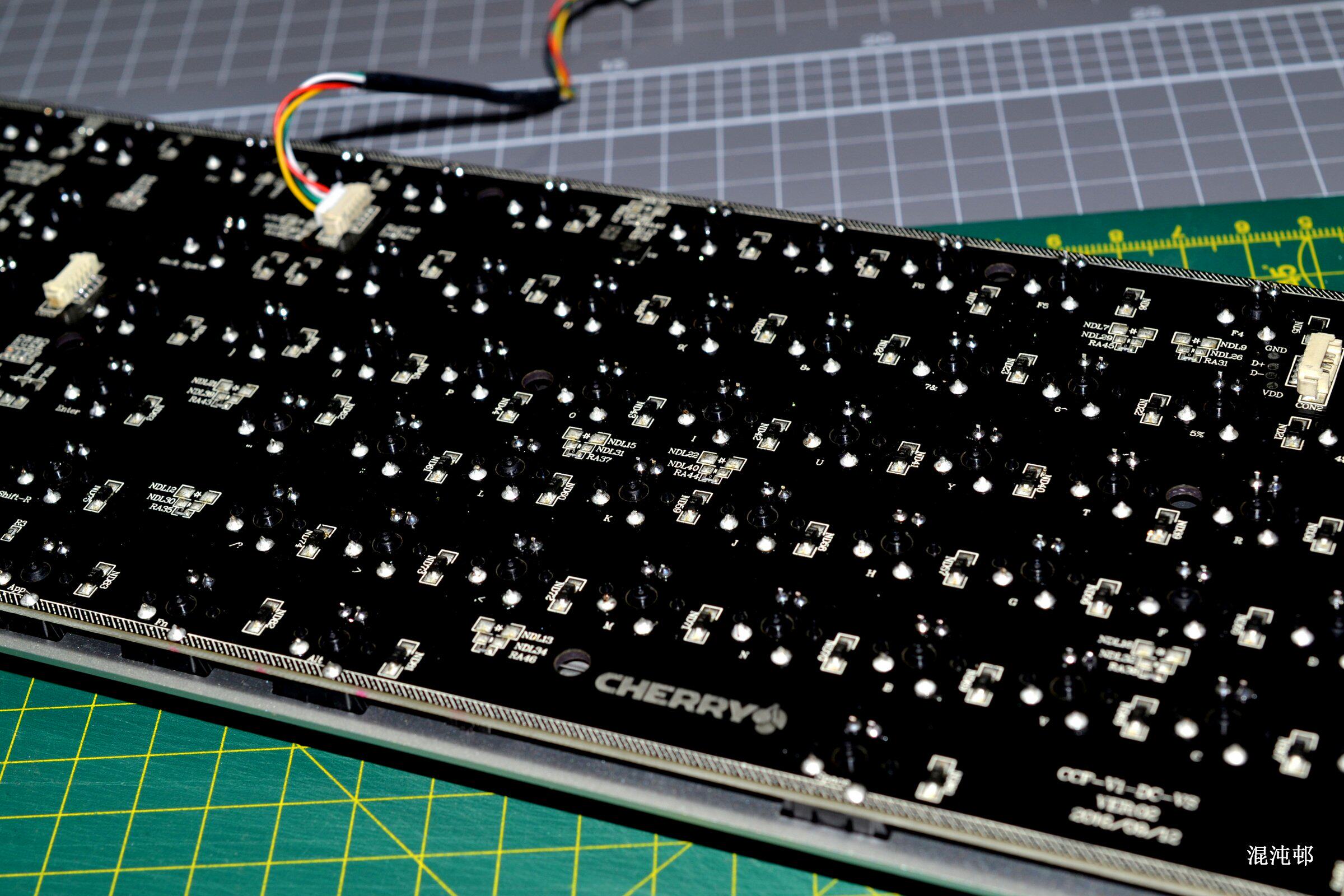

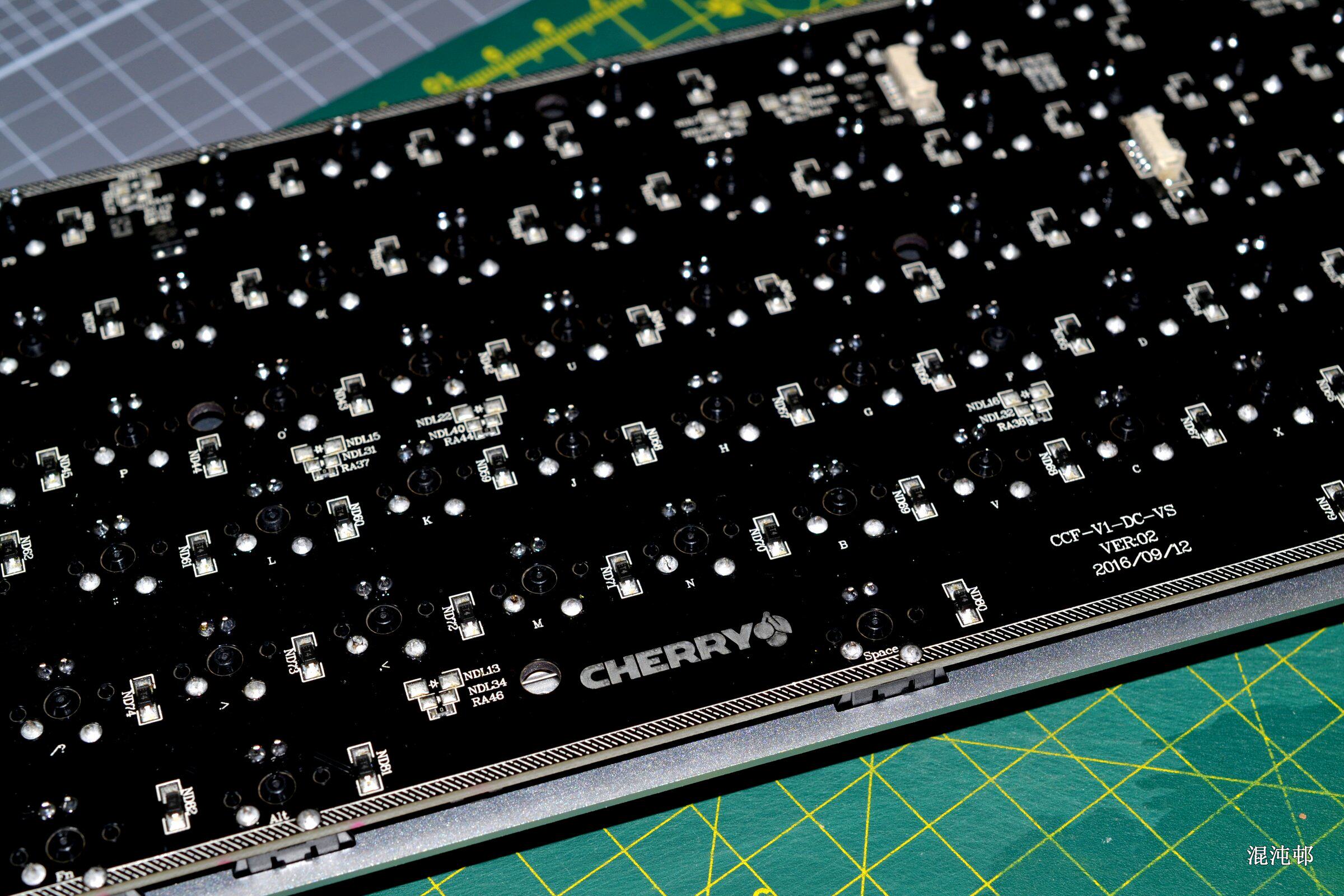

最终的零售版和我之前在韩总哪里见过的工程样品不一样，PCB做工还是很好的，支持N-Key-Rollover，貌似现在这个功能已经是标配了。

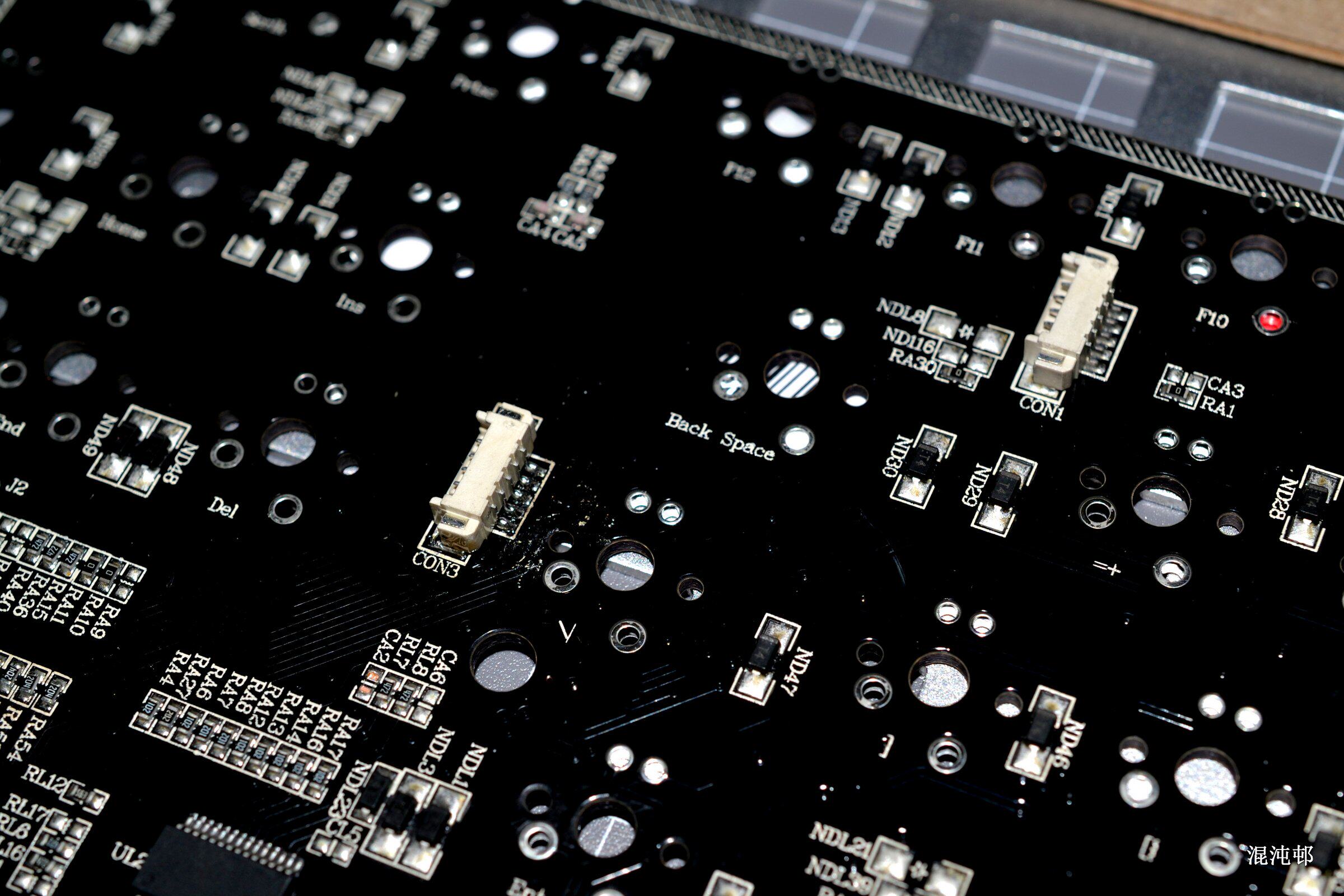

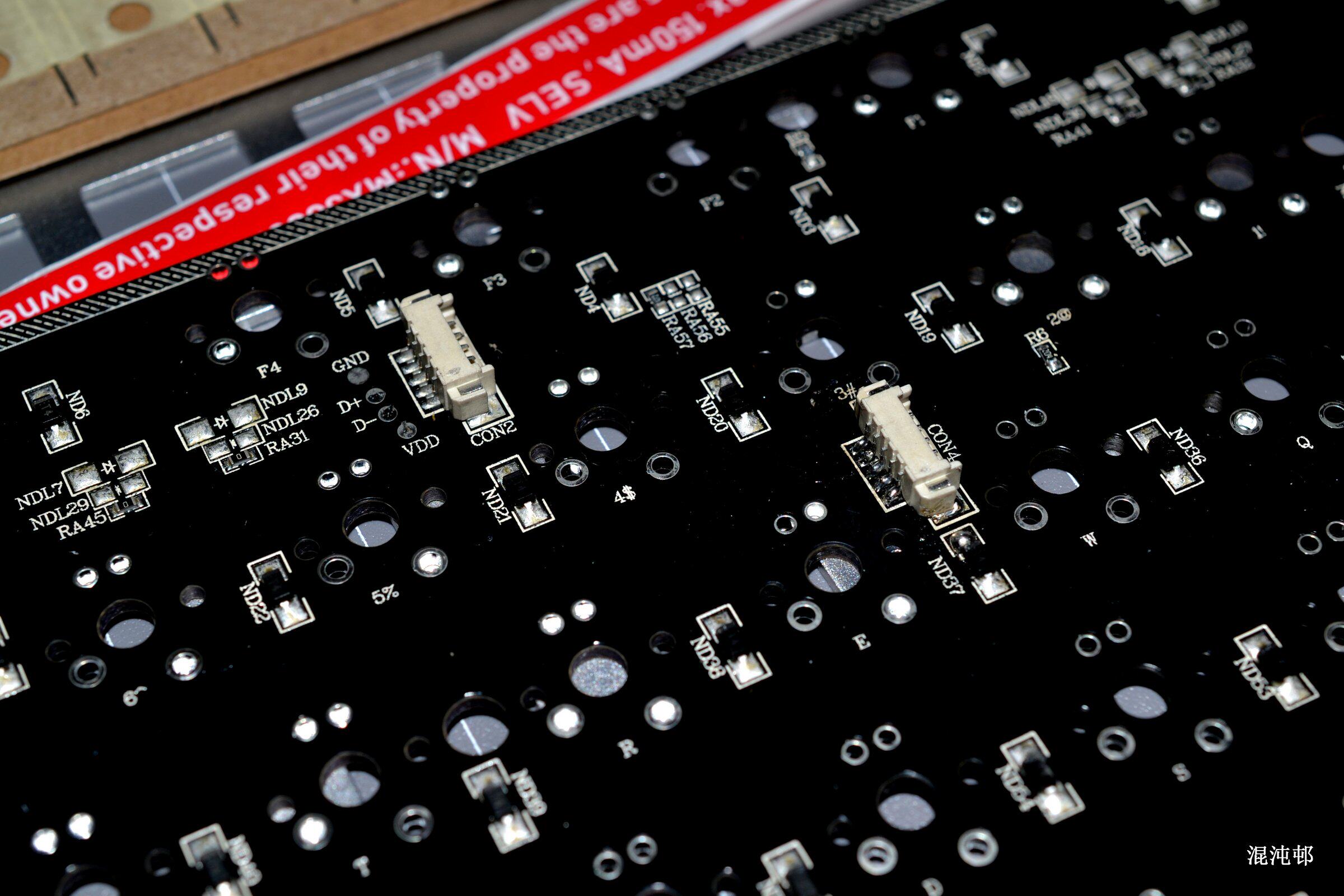

PCB一共有四个接线口，接线测试了1、2、3口，都可以正确识别出键盘，这个我就不用多说是因为啥了，哈哈。

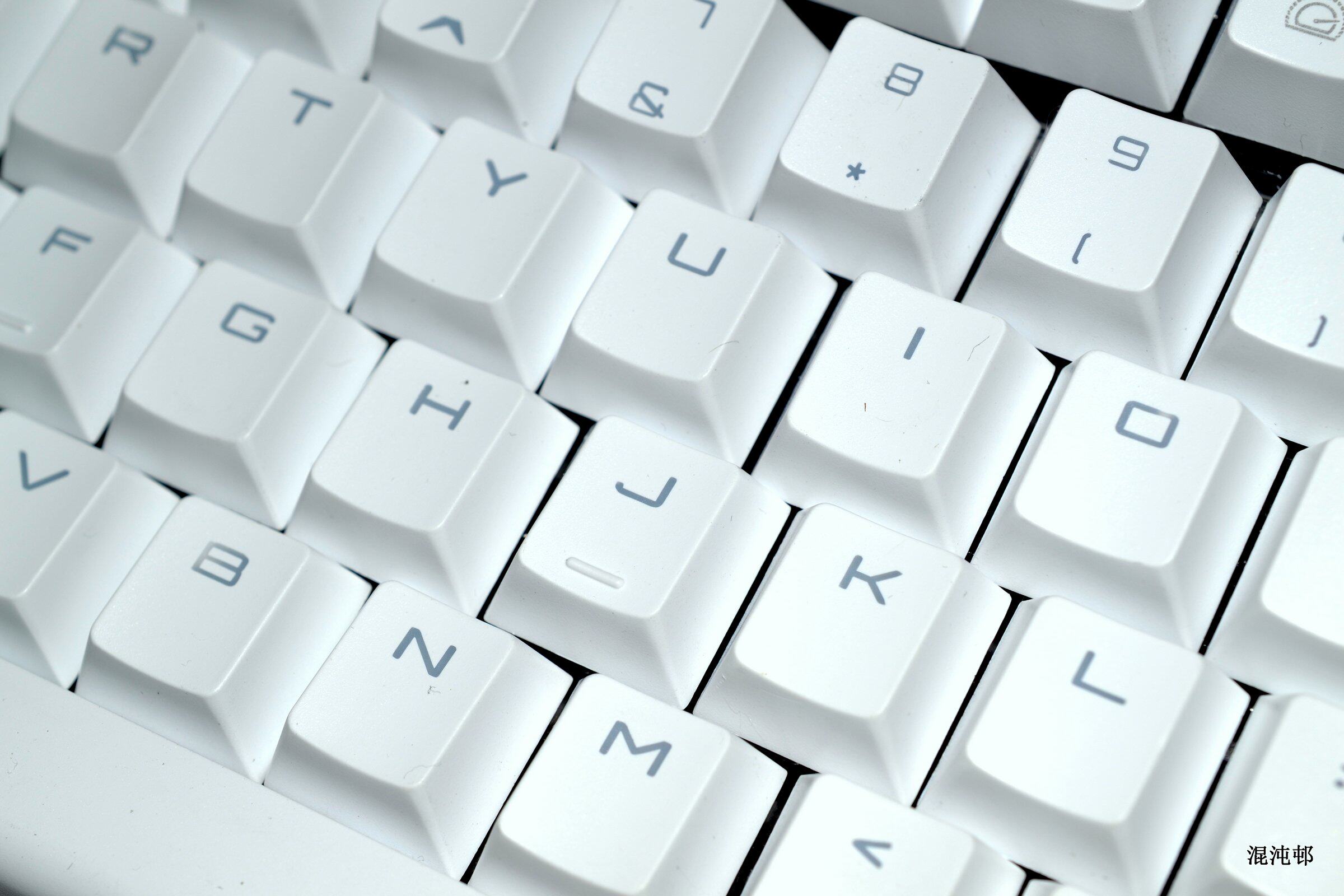

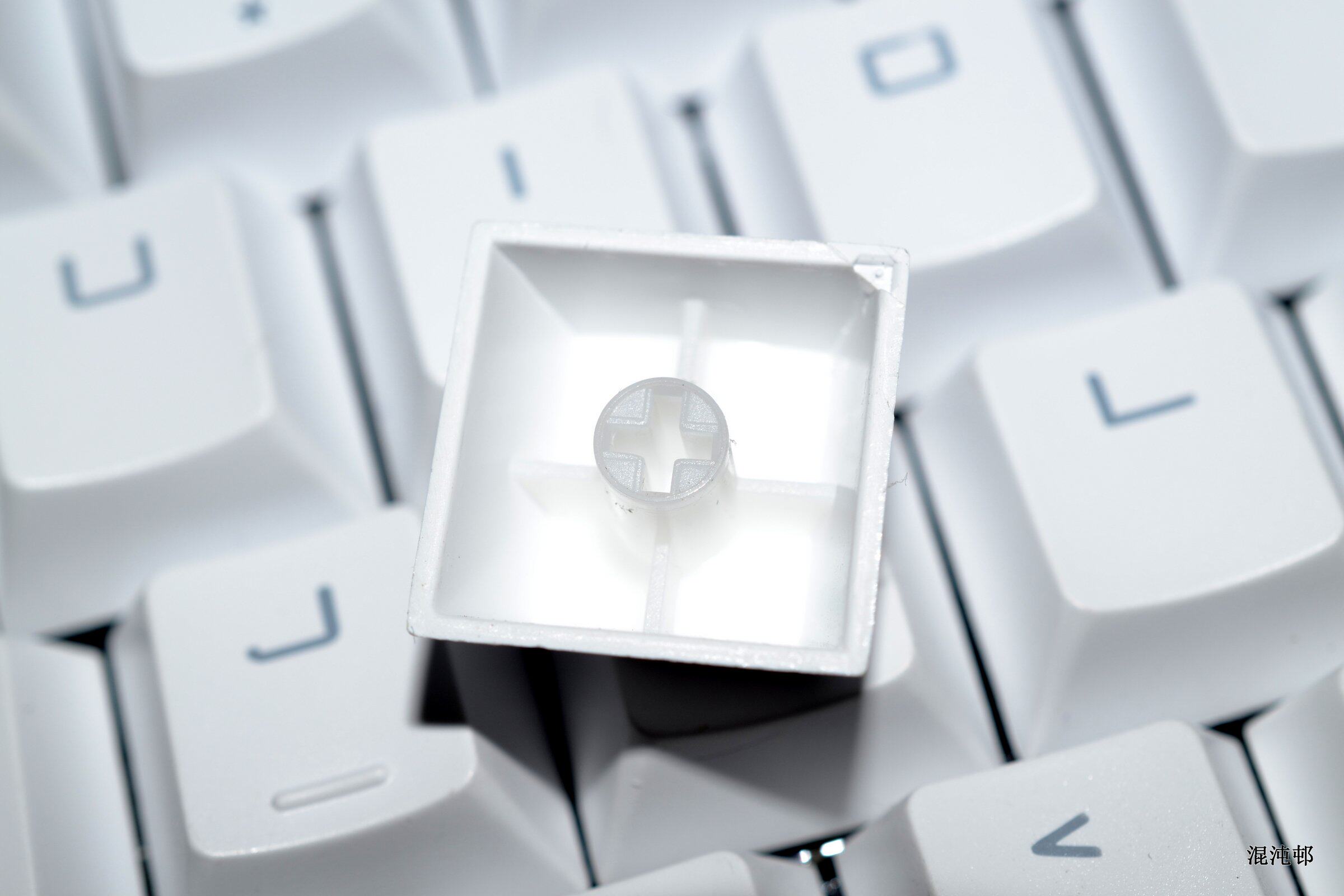

标配的白色透光键帽，二色成型工艺的键帽，耐久度方面没问题，字体部分包括菊花都是透明材质，外面包敷白色，印象中记得好像是耐高温材质。



键帽部分就不多说了，其他大佬的8.0评测很快就会到来~！键帽的品质还是很不错的。

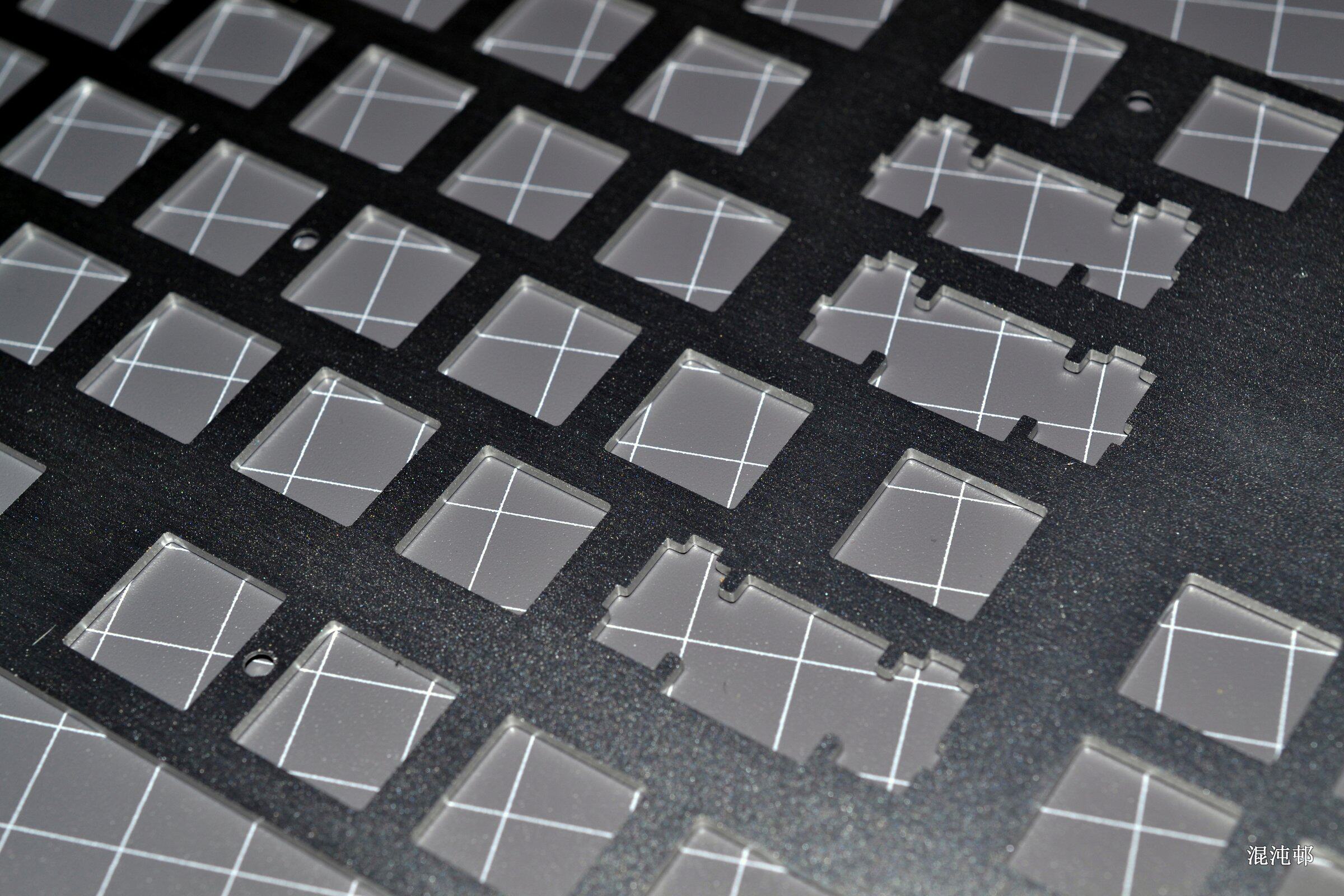

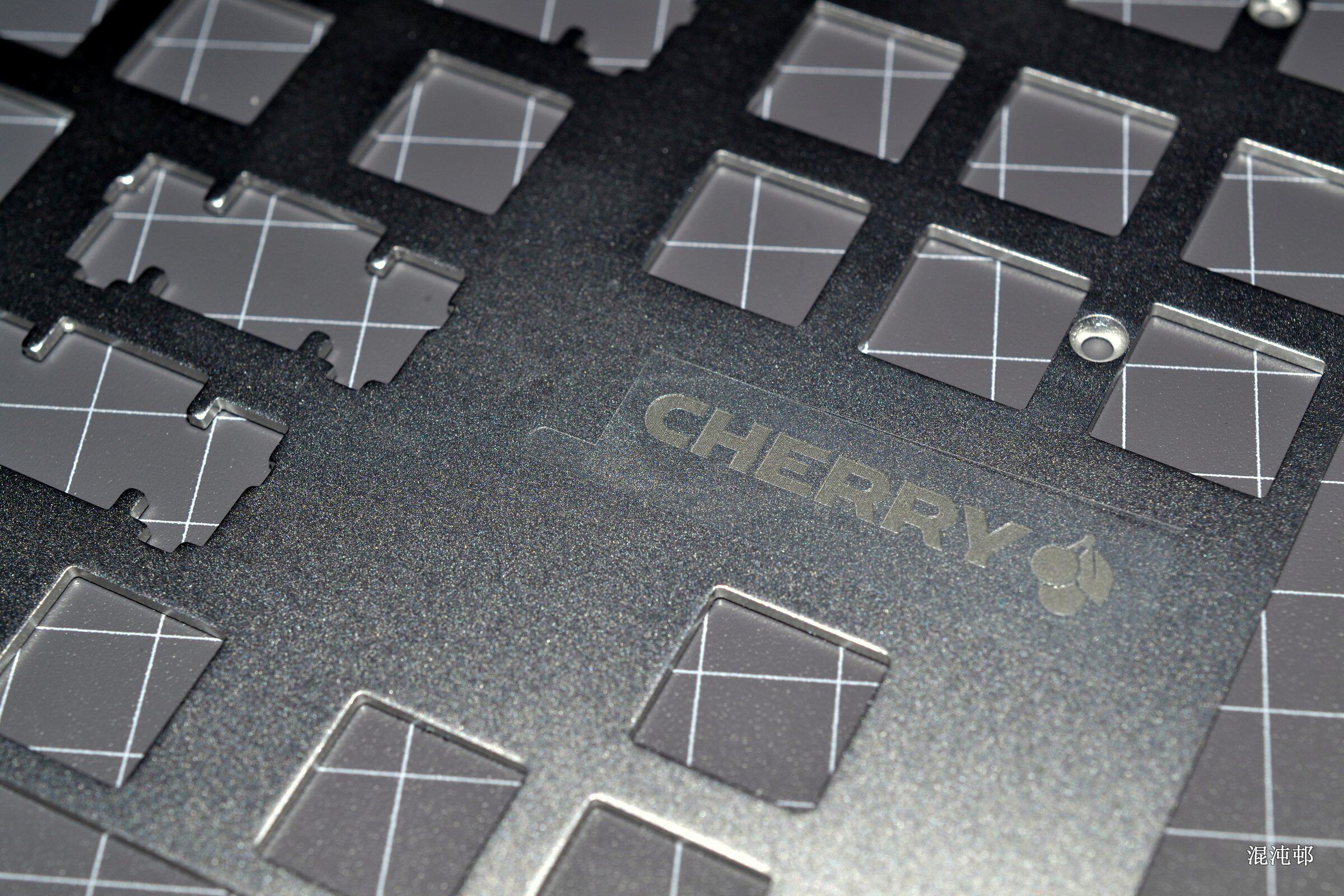

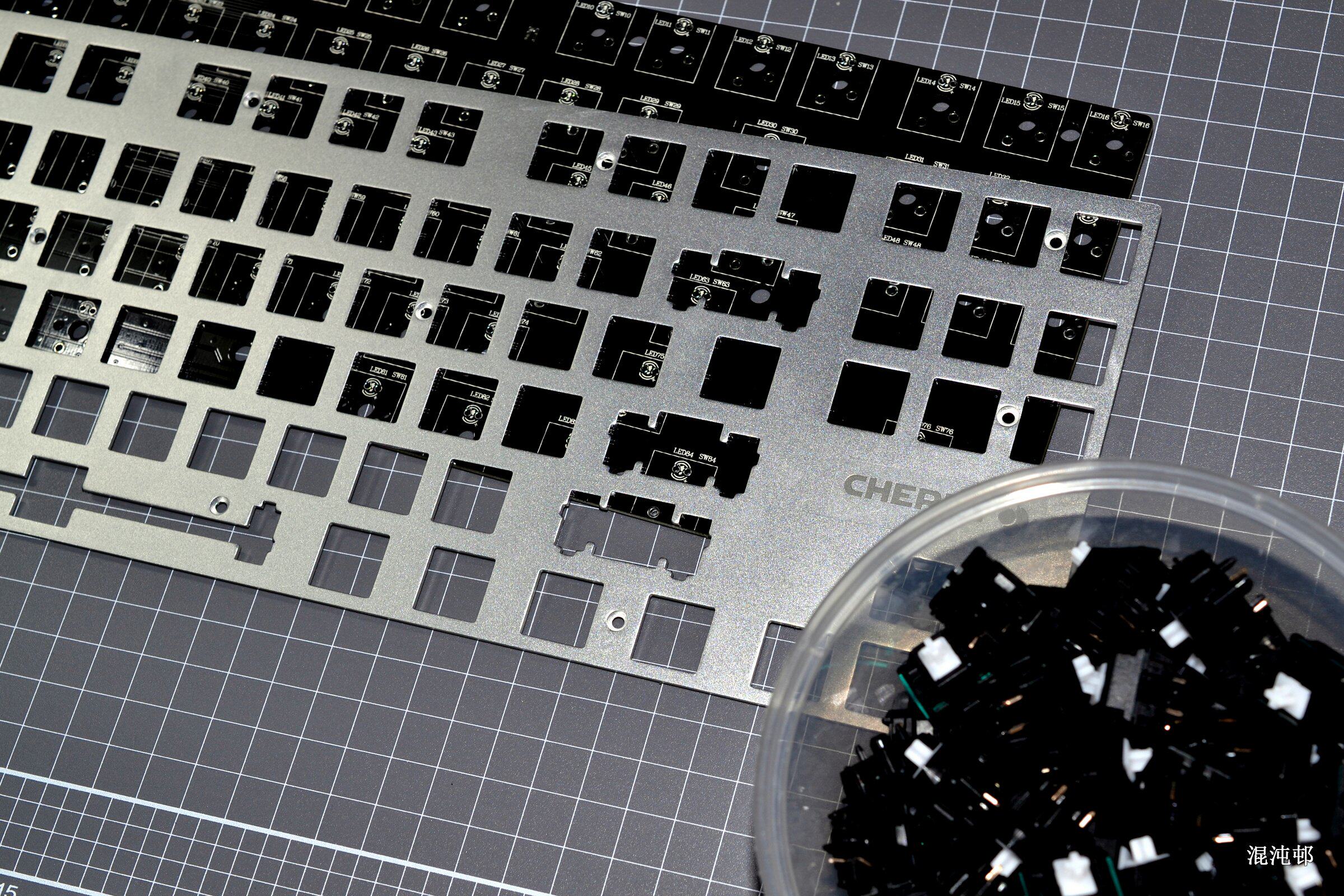

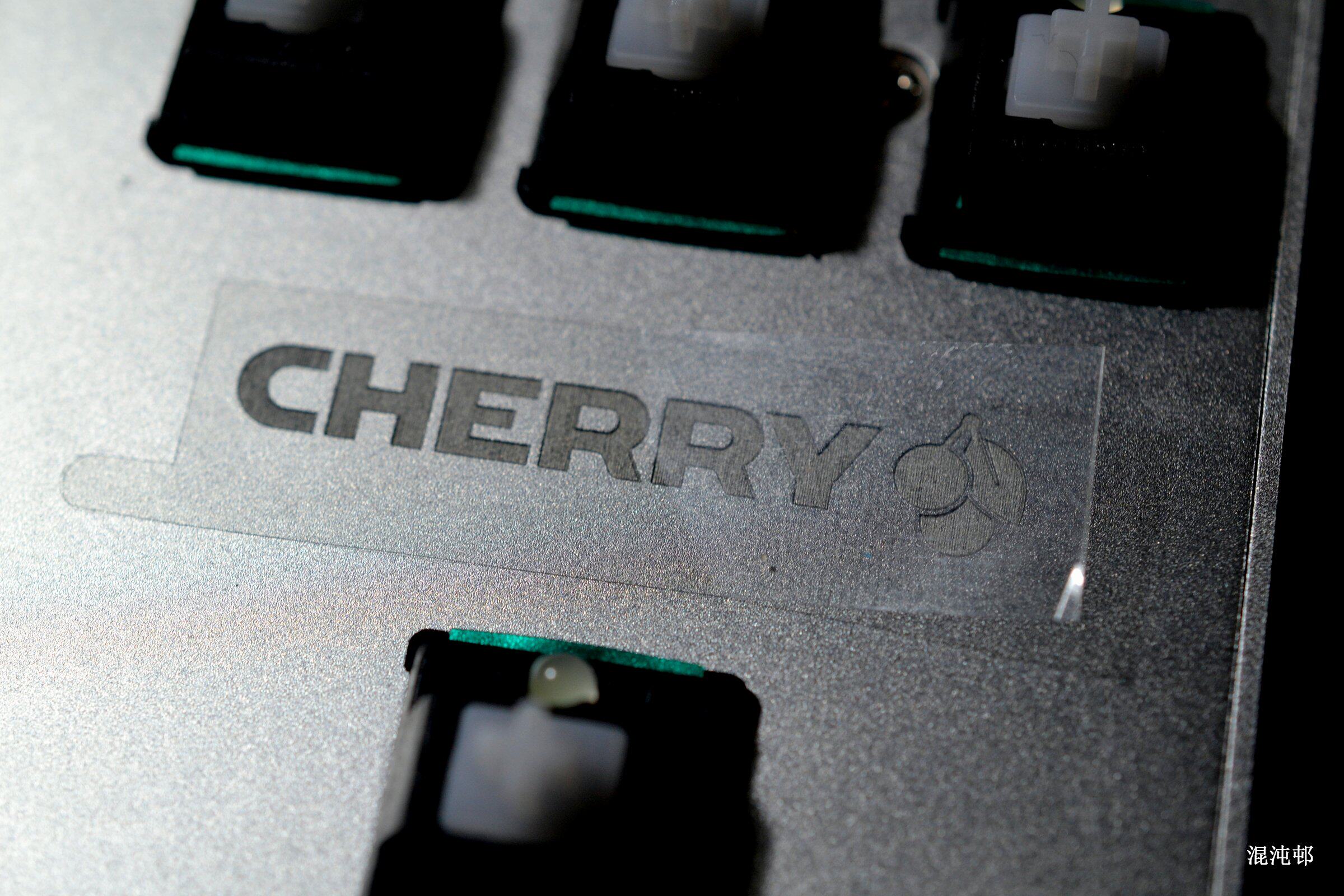

钢板也就是定位板，用的是铝合金材质的，logo应该是激光雕刻的。



从背面看轴体定位孔边缘比正面锐利的多，难道是冲压的？

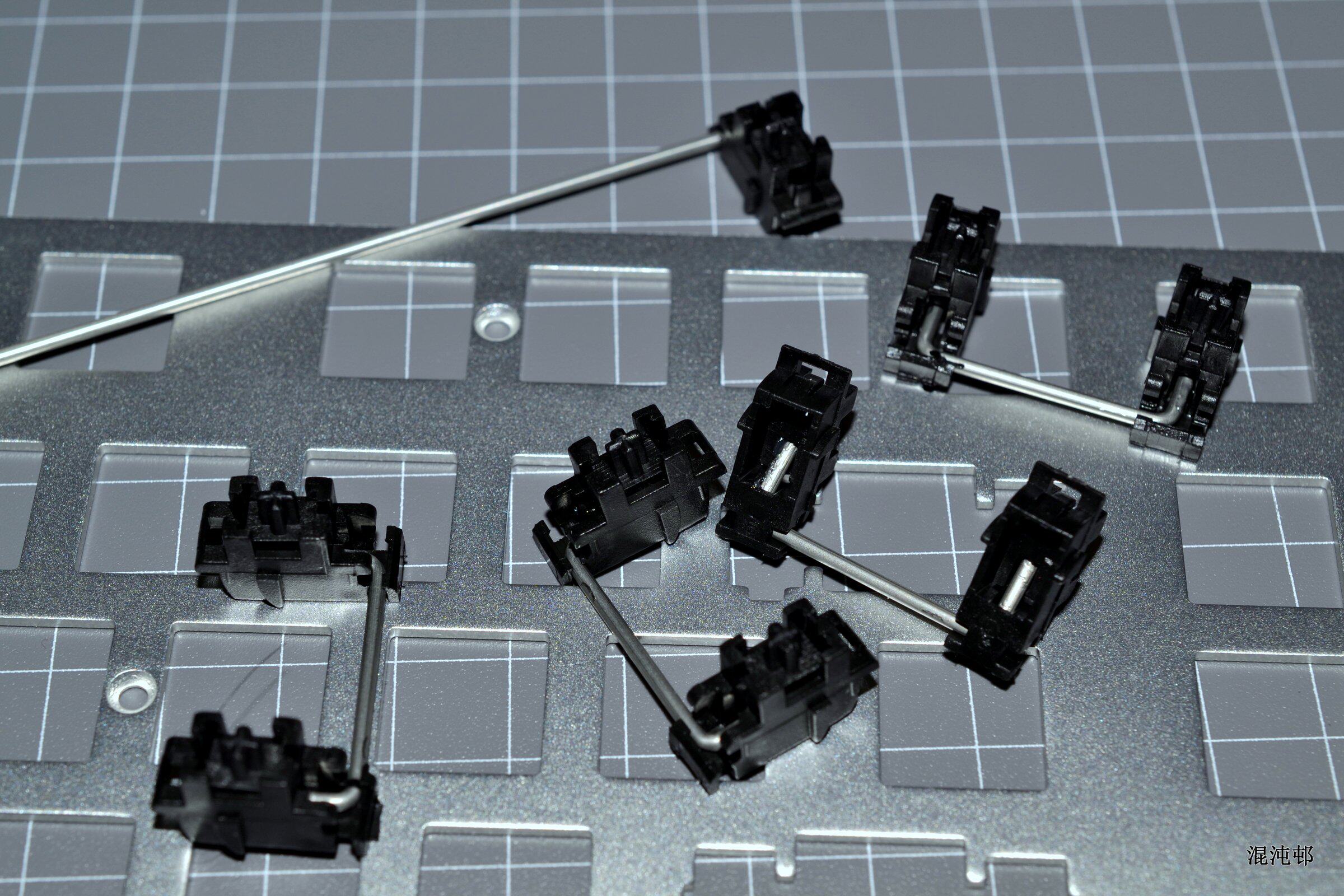

MX 8.0才用的是固定在框架上的卫星轴，和大部分cherry的卫星轴不大一样。

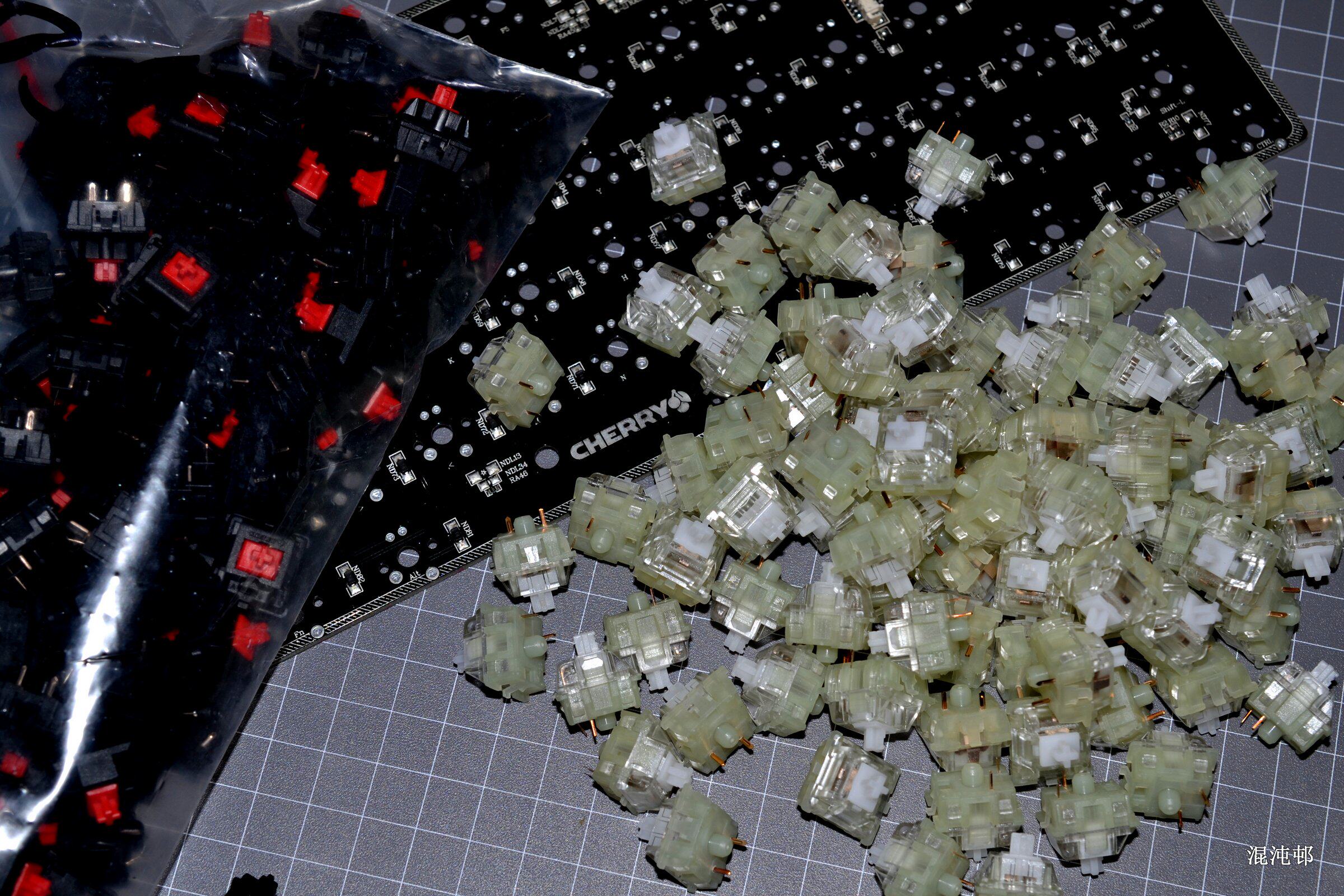

原本8.0标配的是MX红轴，换上死皮赖脸申请来的RGB自然白轴。

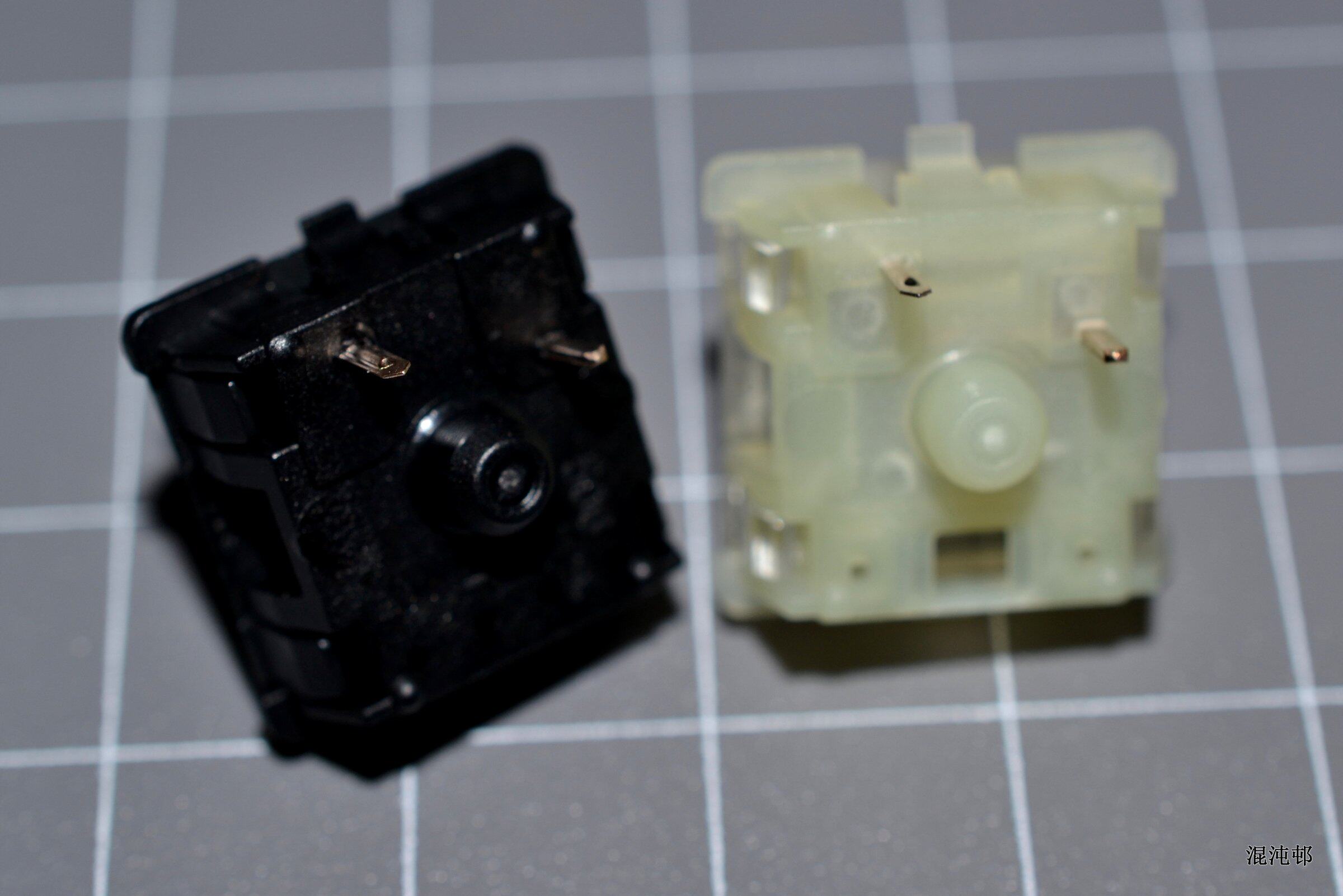

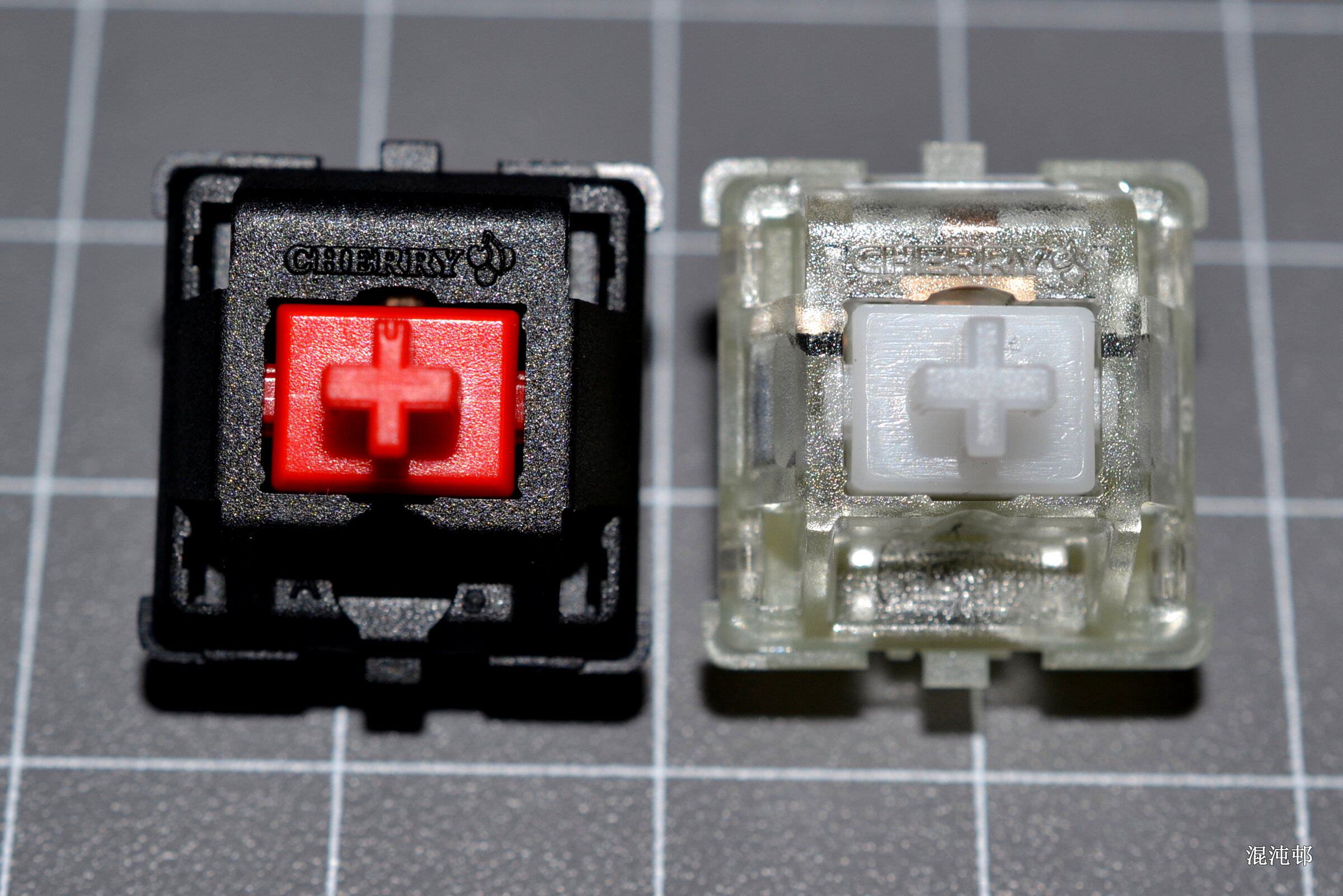

区别非常明显的上盖，logo也不同，LED安装方式也不同。



都是三脚的~



本村对五脚轴情有独钟，而且这个板子虽然也可以安装贴片led，也可以使用RGB轴，不过仔细看了下PCB的焊盘间隔和孔径并不是很适合。

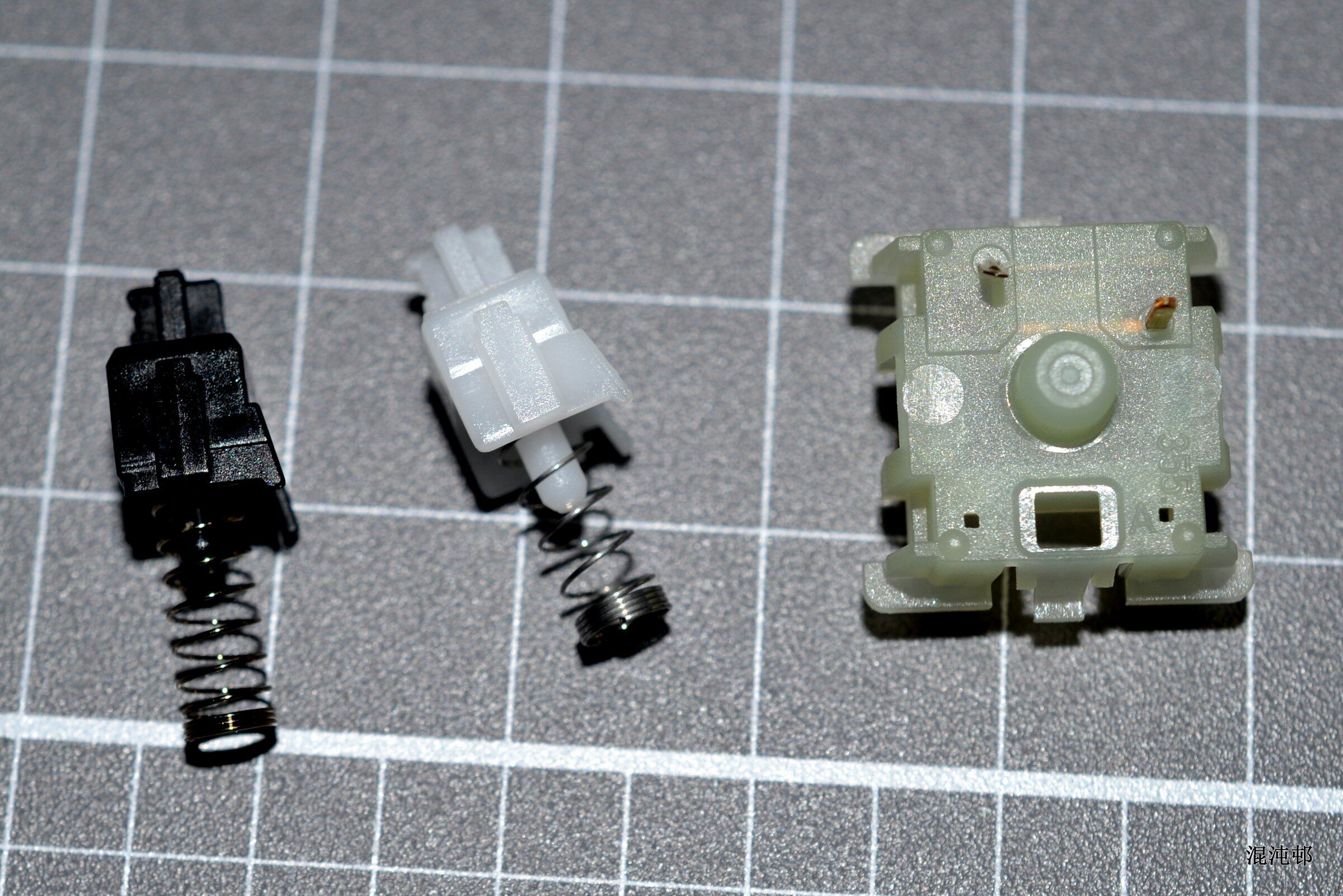

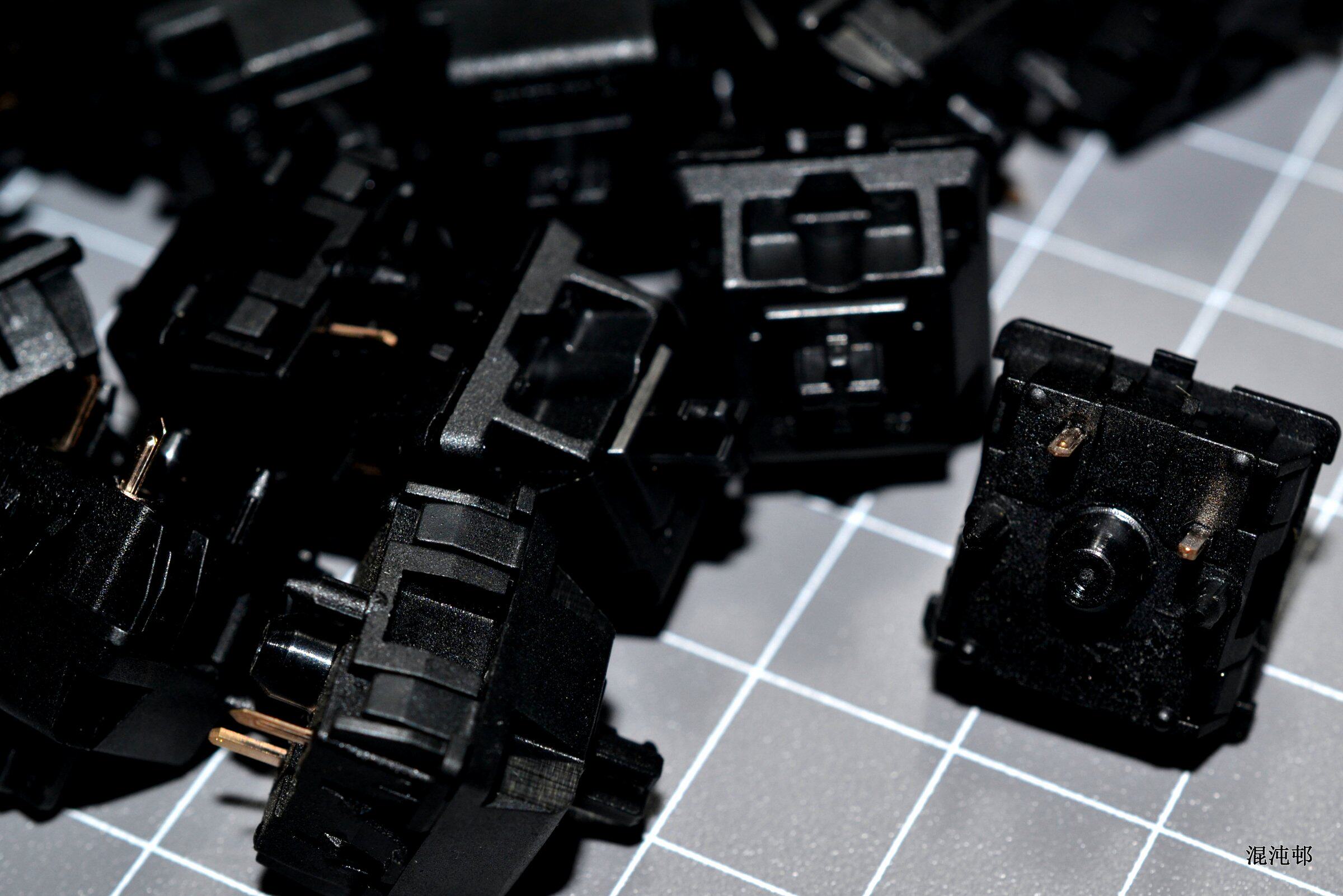

用的是新黑，正好可以对比下，都是无段落轴，差别还是很明显的，有不少人说黑、自然白模具相同，呵呵~



五脚比三脚多了两个定位柱，可以用在无钢板上，如果内置二极管或者跳线钢丝就是七个管脚了。

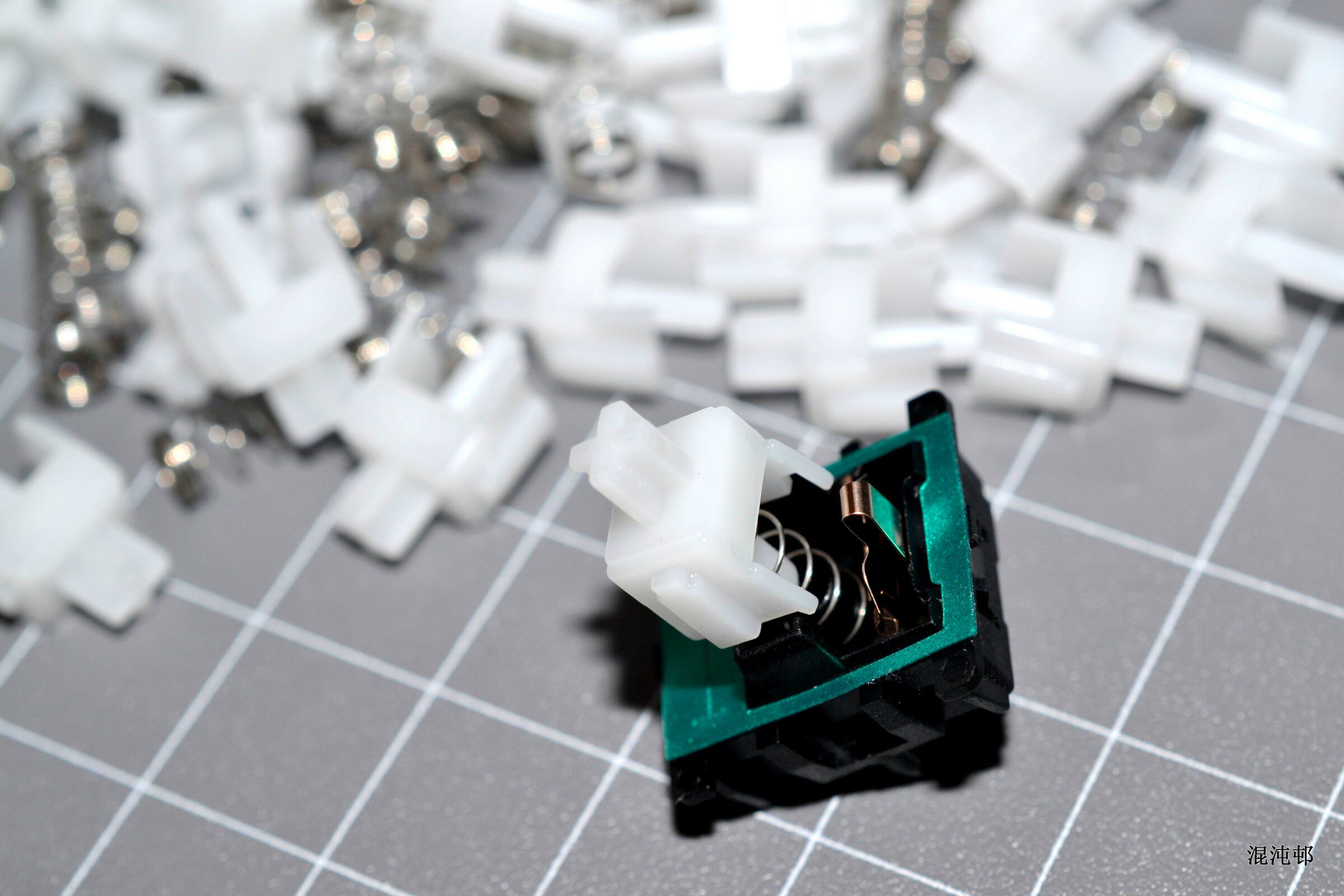

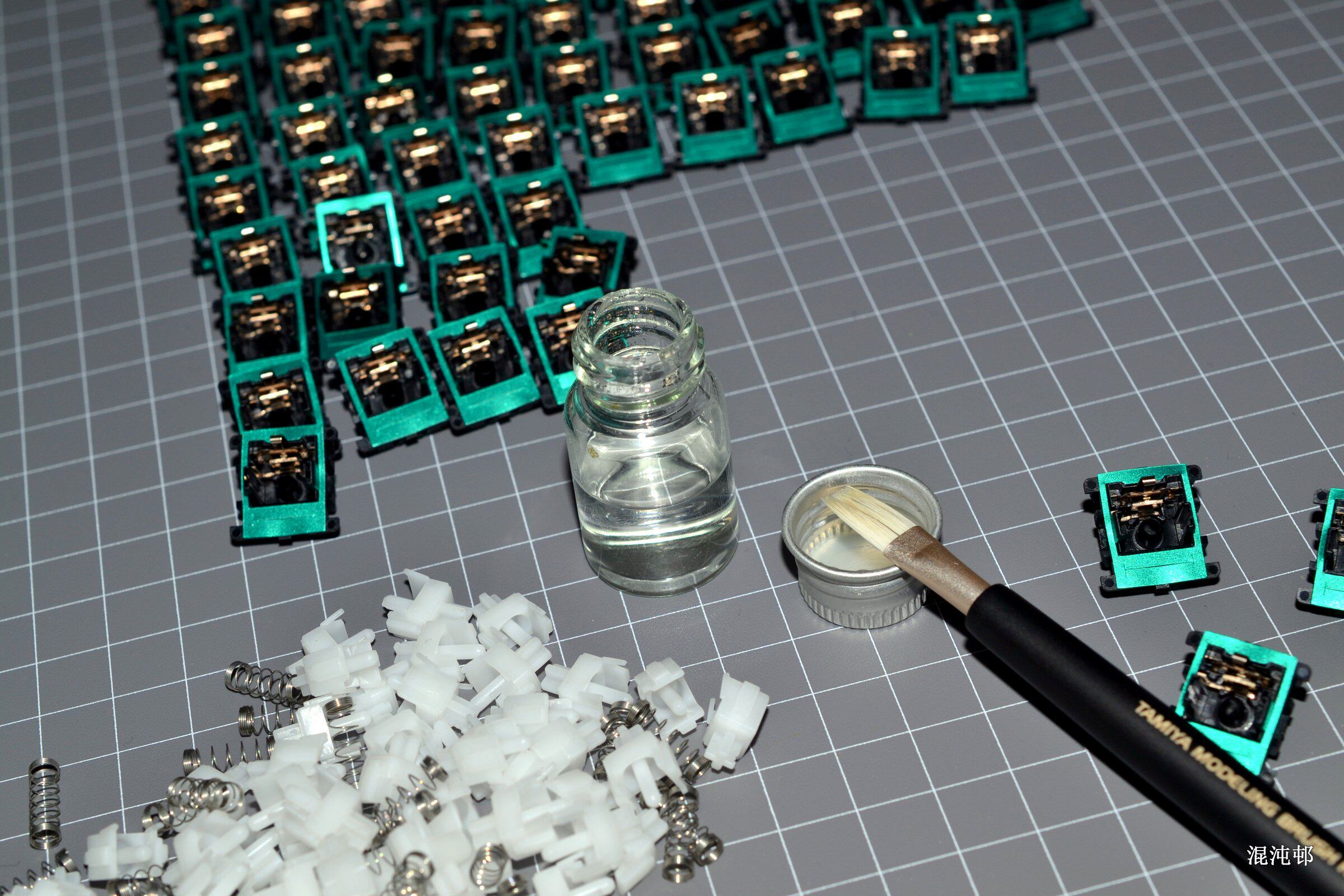

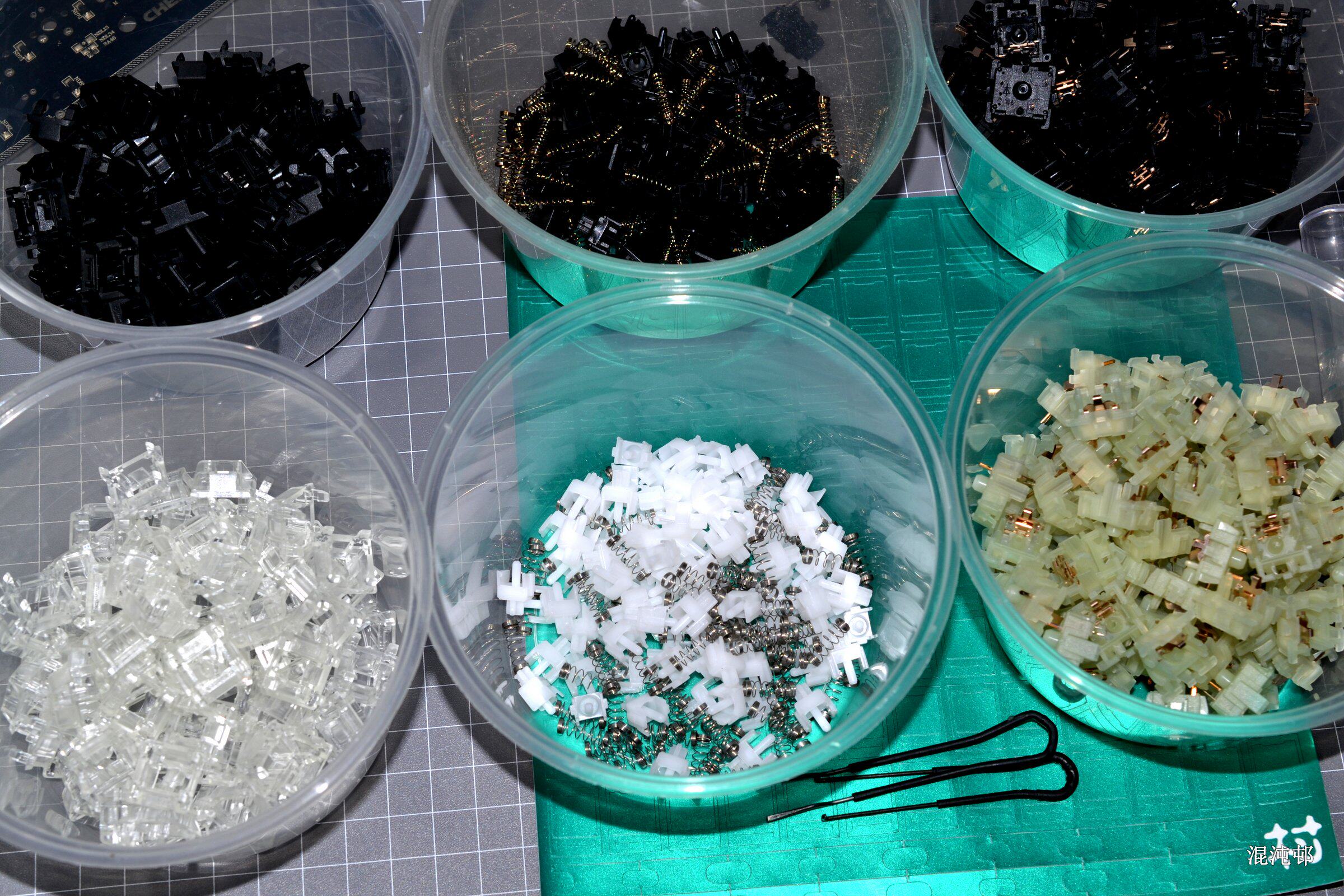

分解完毕，准备调换，润滑和贴轴间纸。

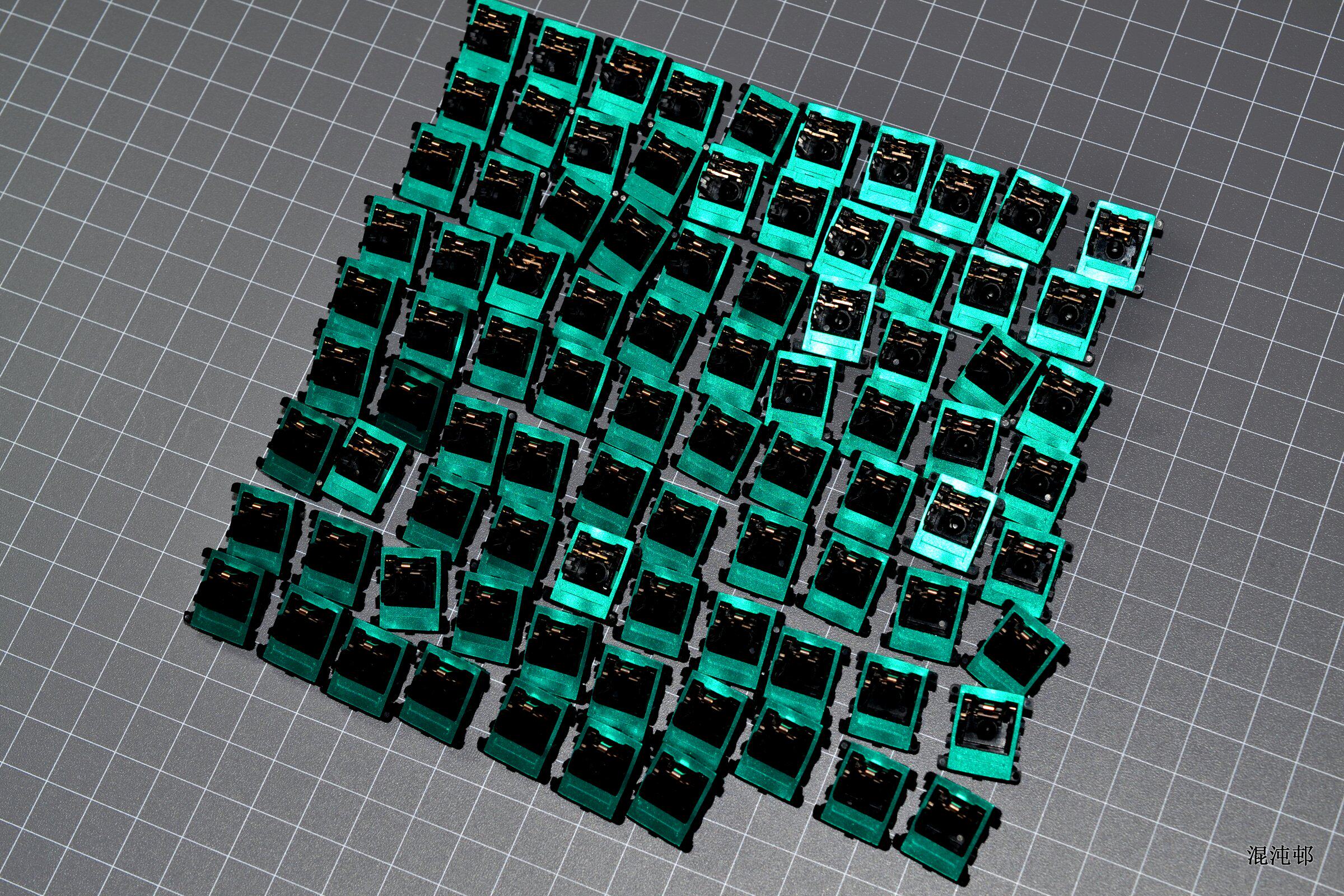

因为8.0是“悬浮”结构的，也就是无上盖，轴体相对来说更容易进灰或者进杂物，轴间纸是用来填充轴缝隙的，起到一定的密封作用。

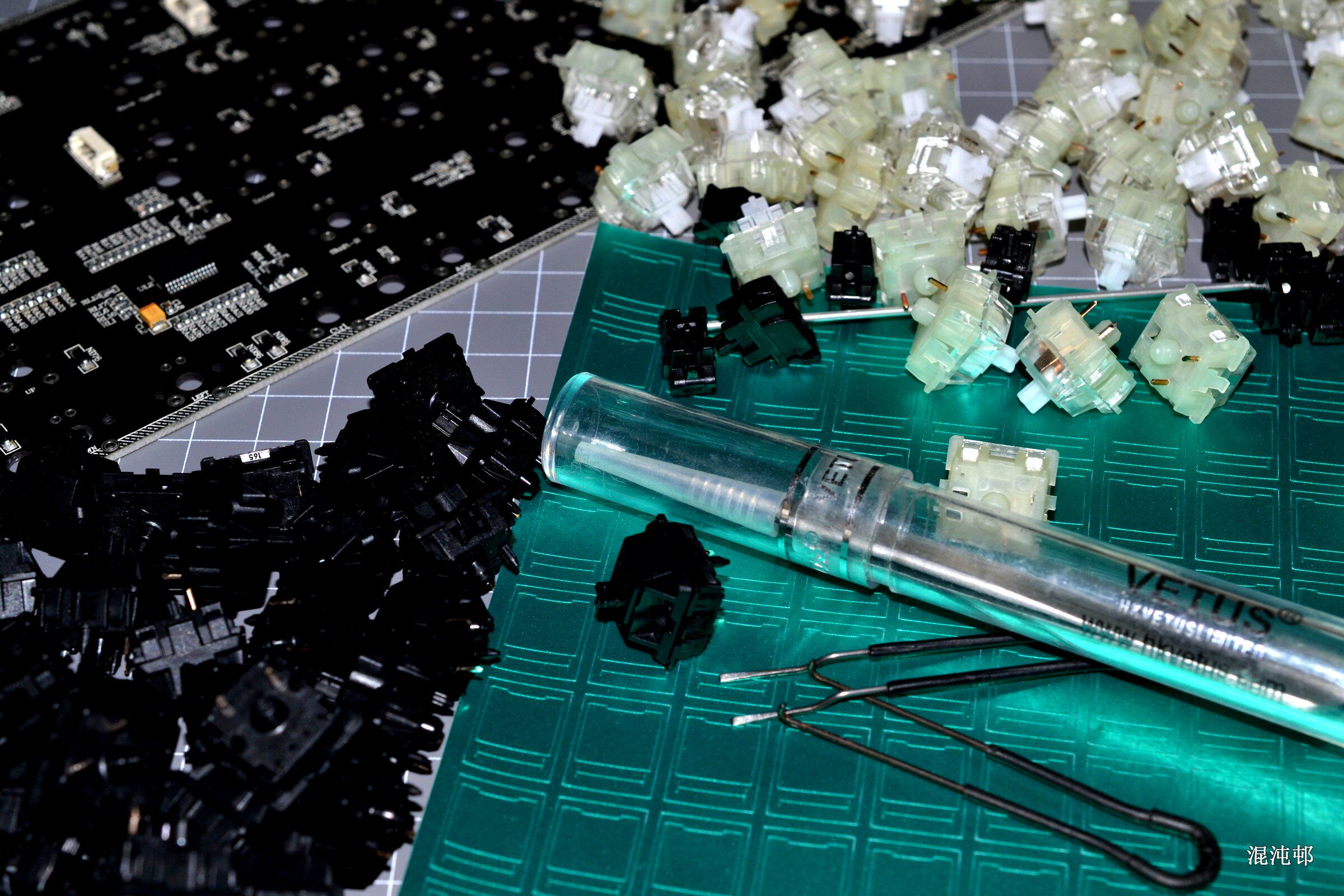

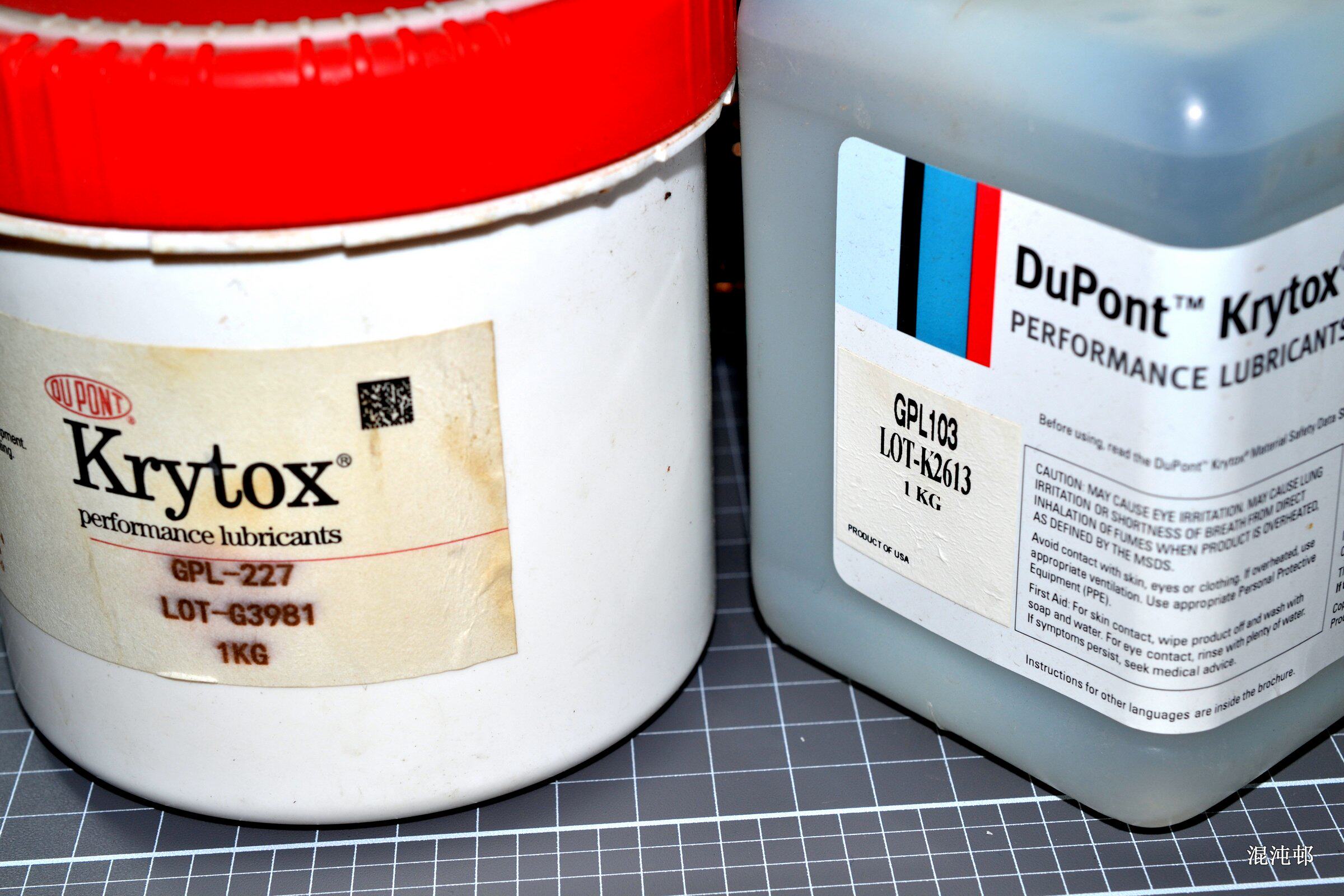

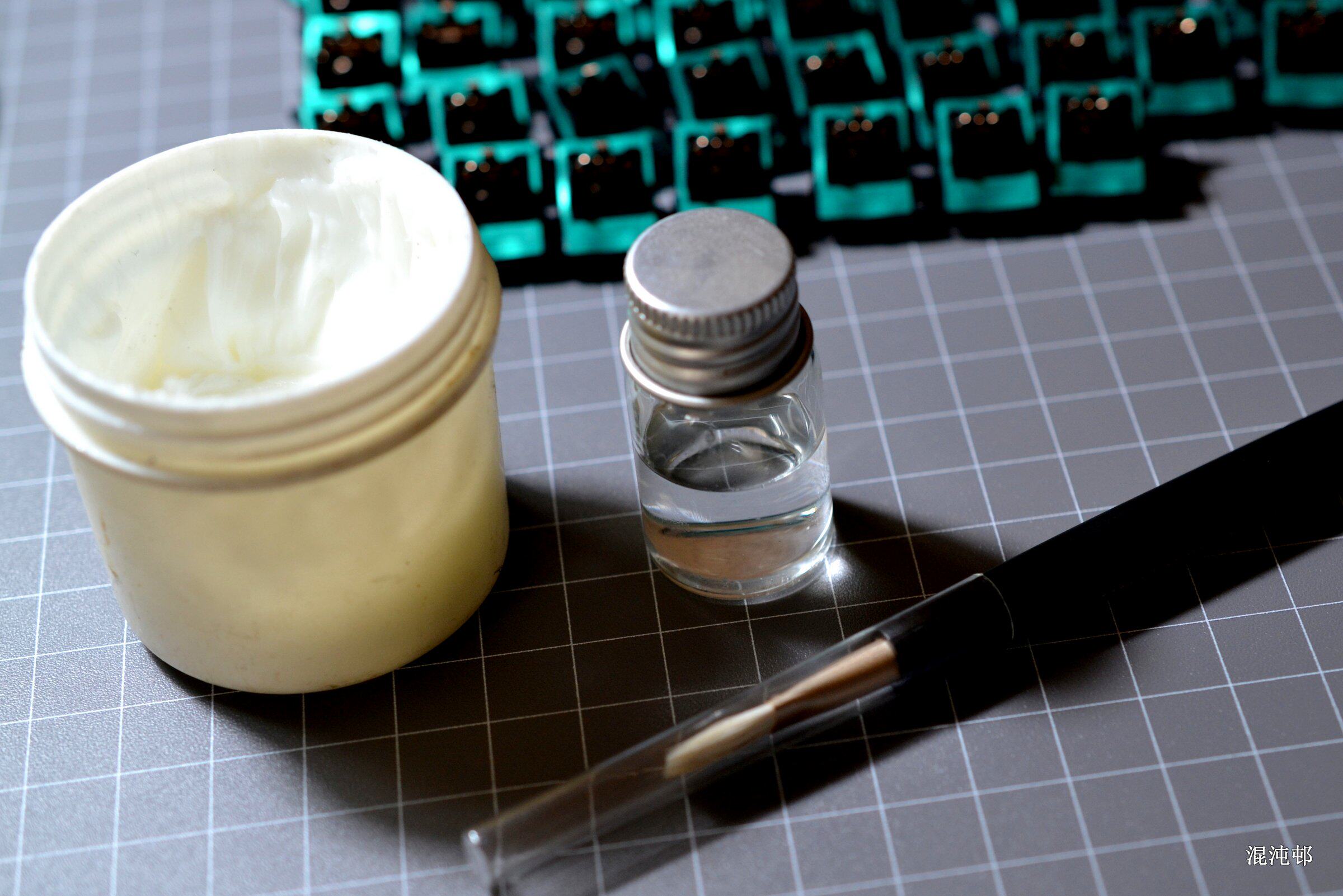

润滑~一般客制化圈比较常用的就是这两种润滑，分别是膏状的227和油脂状的103（也有用105、107的），用于不同的轴体和使用要求。

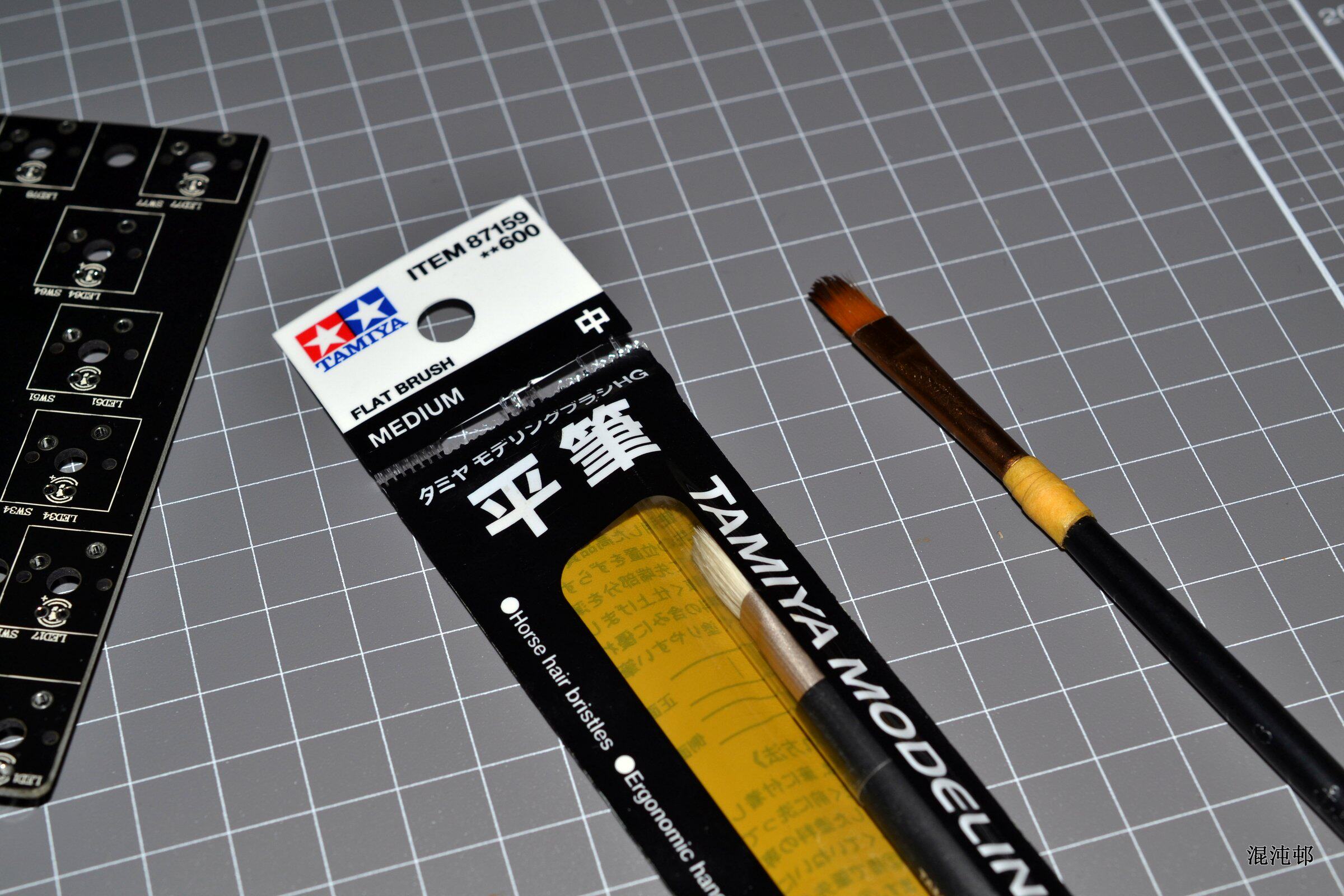

两种都可以用平笔、油画笔、毛笔等涂抹，也可以用棉签涂抹，只要涂均匀就可以。

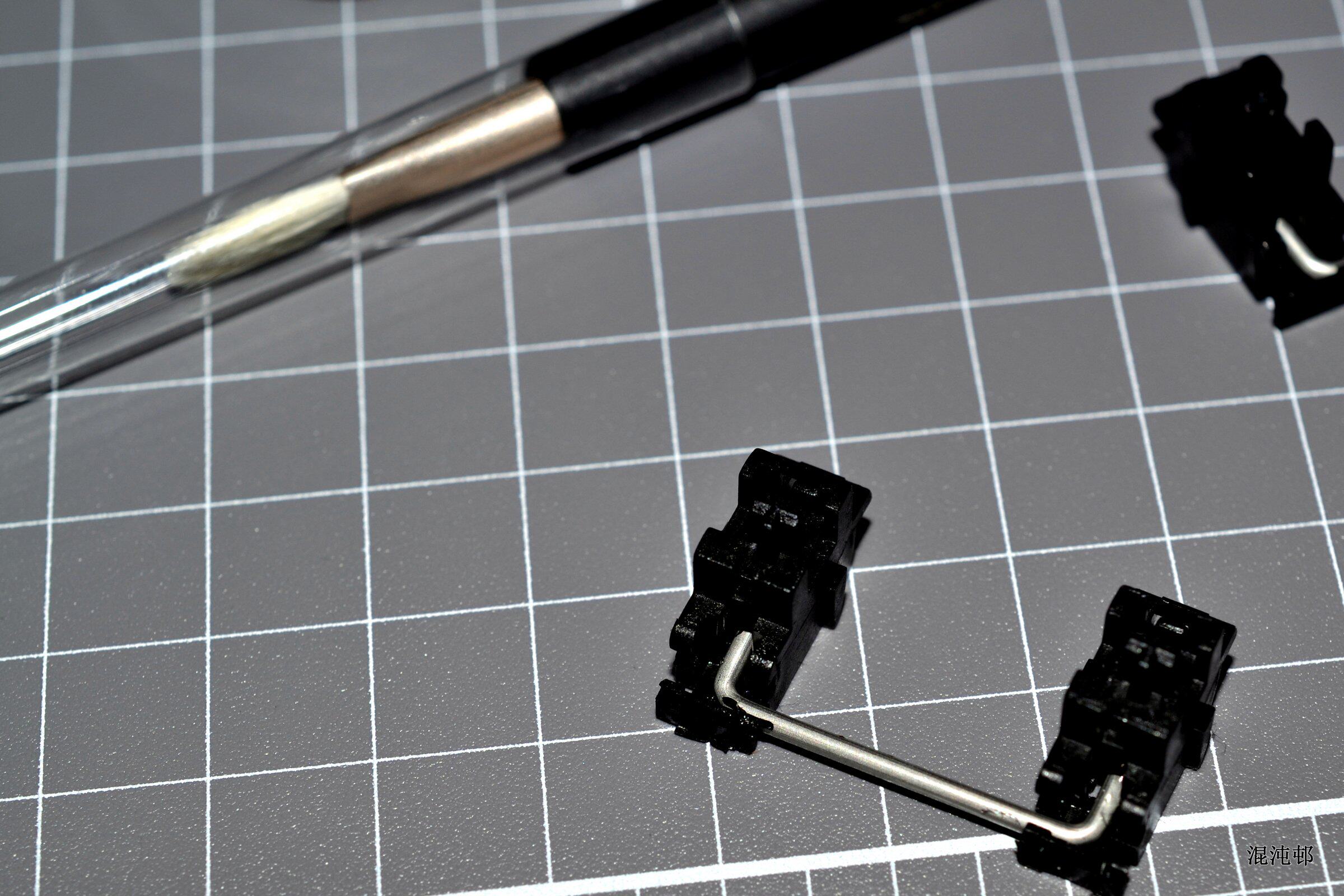

卫星轴最好也润滑一下，不过我仔细看了下8.0的卫星轴，本身就有润滑。哦~卫星轴的润滑膏状的比较适合。



GPL227有一定的静音作用，GPL103在手感方面会更爽滑一些，也有使用干膜润滑剂的，都有不同的适用范围，同一种轴体用不同的润滑剂会有不同的手感。

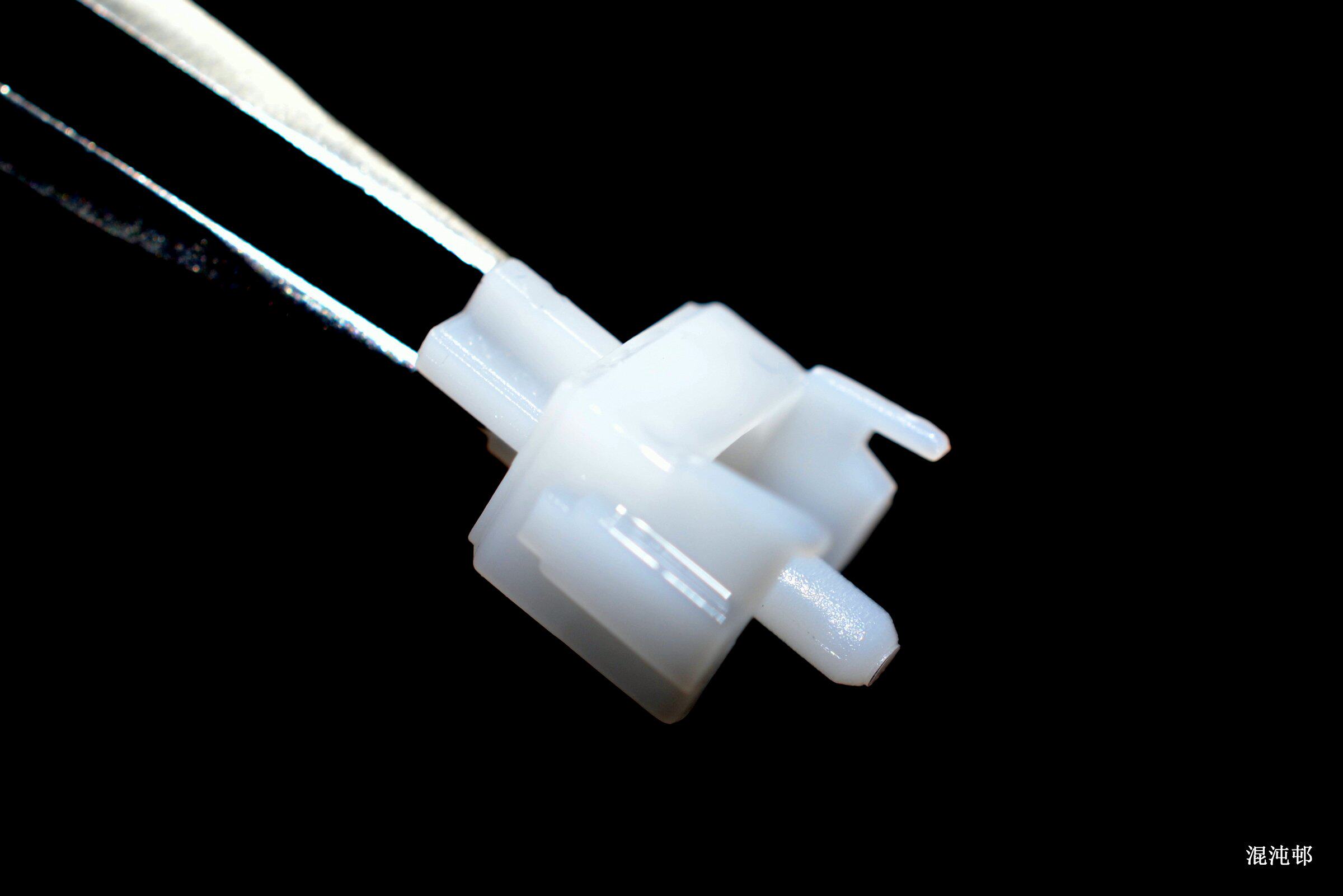

在轴的各个摩擦面，仔细、均匀涂抹在轴心上，基本四面和底部都会有摩擦，如果使用的是227能起到很大的静音作用。



注意轴心正反方向！



细致活，搞这个很费时间还有颈椎……我的脖子~~



轴体准备完毕，由于8.0用的是钢板卫星轴，可以其他轴体焊接好再上卫星轴。



轴体一定要按到位，用力按……使劲按……按到底……



讲道理，装轴是个力气活，尤其是五脚的，需要费不少力气和功夫。

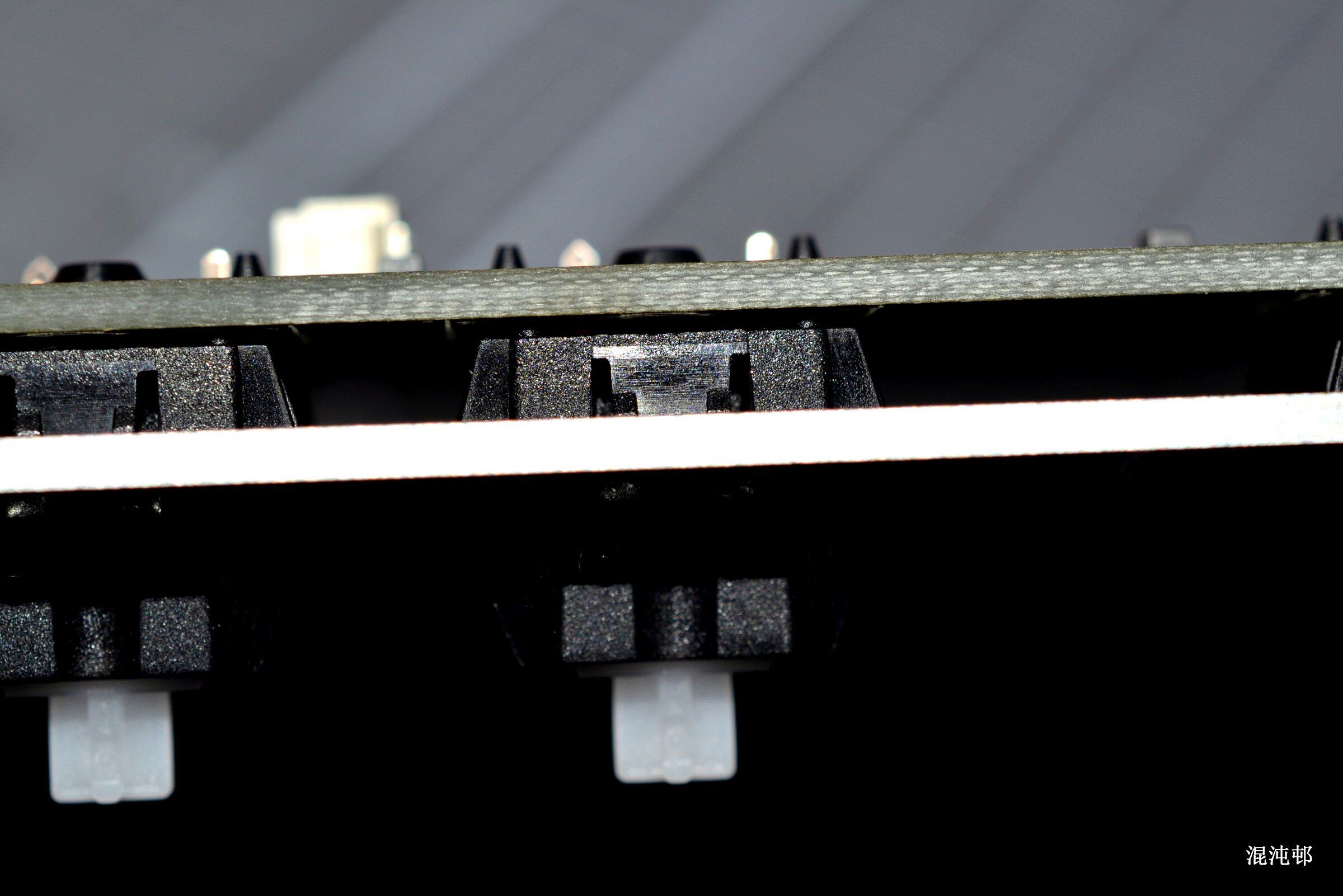

检查一下，轴体有没有安装到位，单眼瞄瞄。



如果轴体没有按到底，会有一定的隐患，一般来说我们再装键帽的时候会用比较大力按，如果轴体没有按倒底就焊接了，这个时候轴体的管脚在往出一顶，有很大可能会把焊盘顶掉，以前这个问题在量产键盘的个别品牌上都有遇到，比如D、F、P……

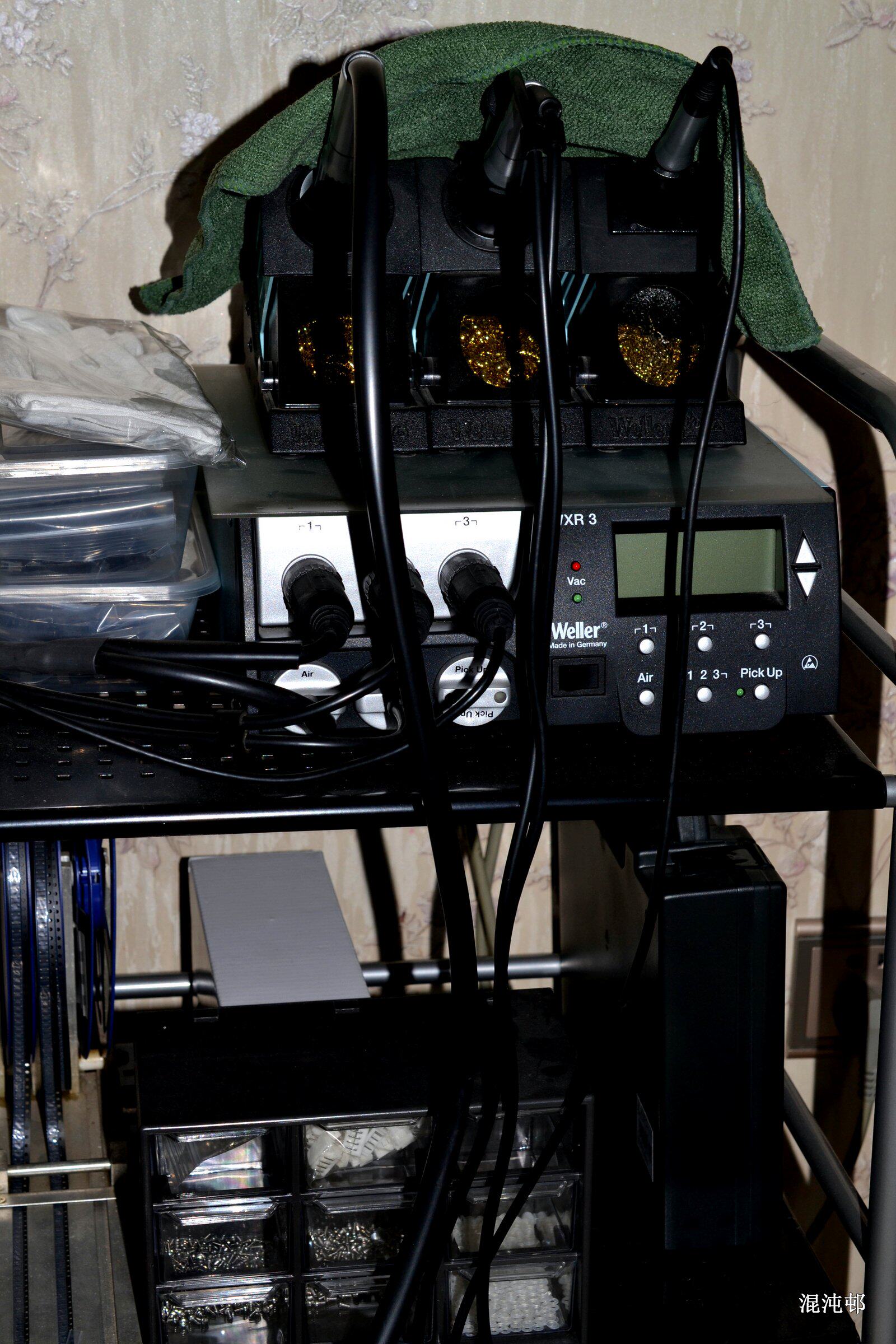

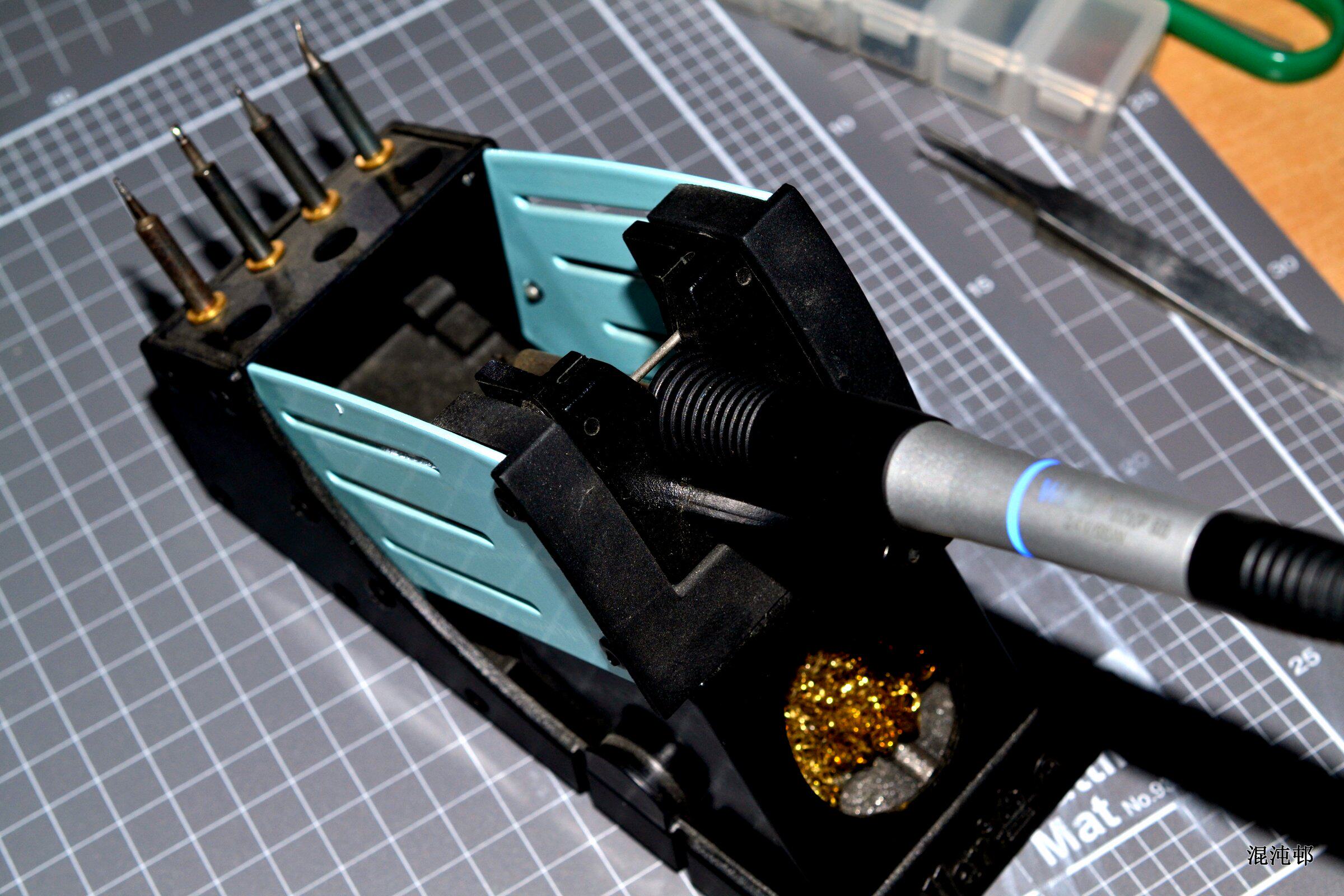

请上DIY玩家最爱的必备工具电烙铁或者叫焊台~



手感良好的手柄和各种形状的烙铁头很适合我这种非专业焊接手艺，手艺的焊工大神从不挑工具，我得焊多少键盘才能练到那种手艺……



焊接要控制好温度，不然很可能烧焦电路板和损坏元器件，根据焊锡不同选择个合适的温度。

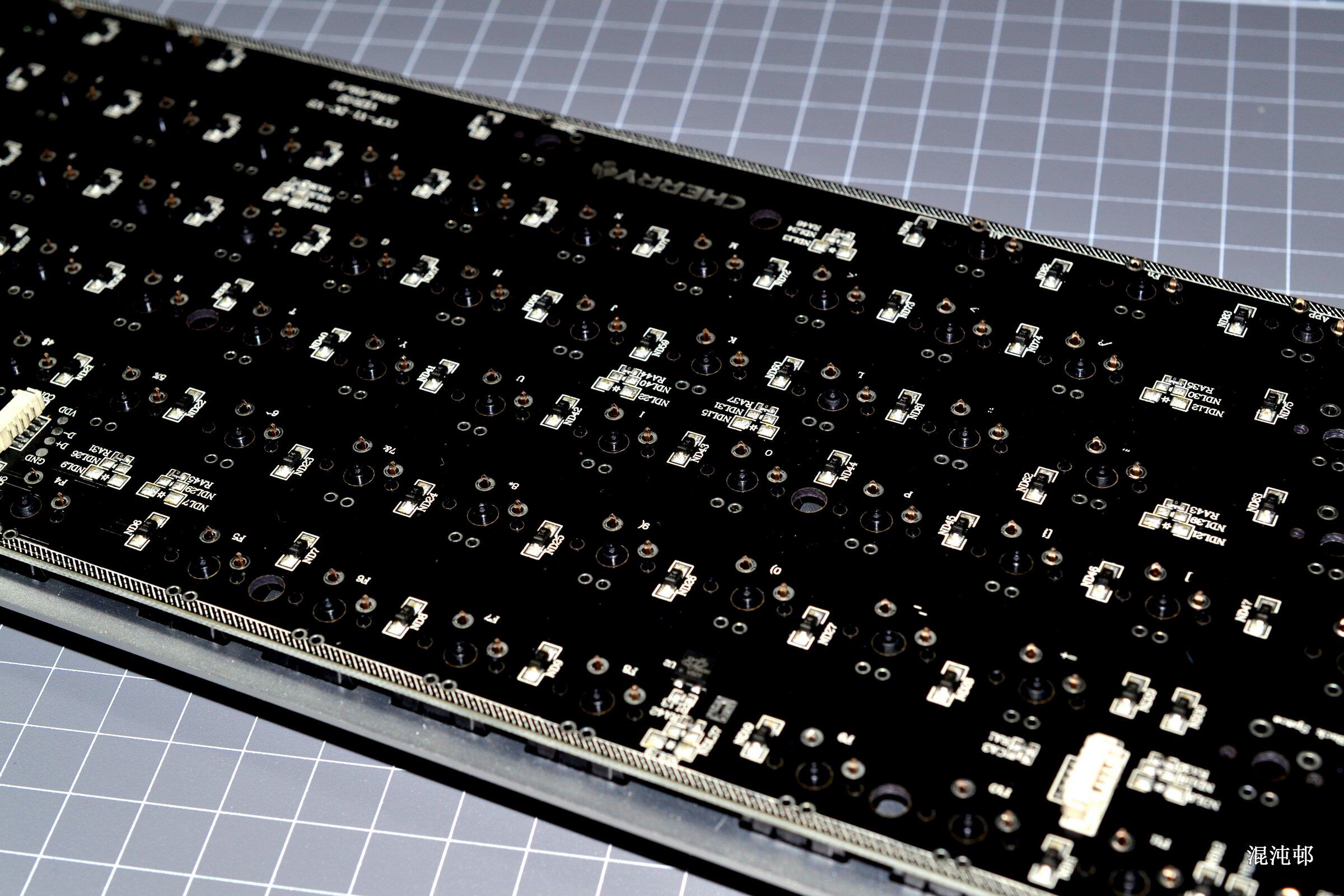

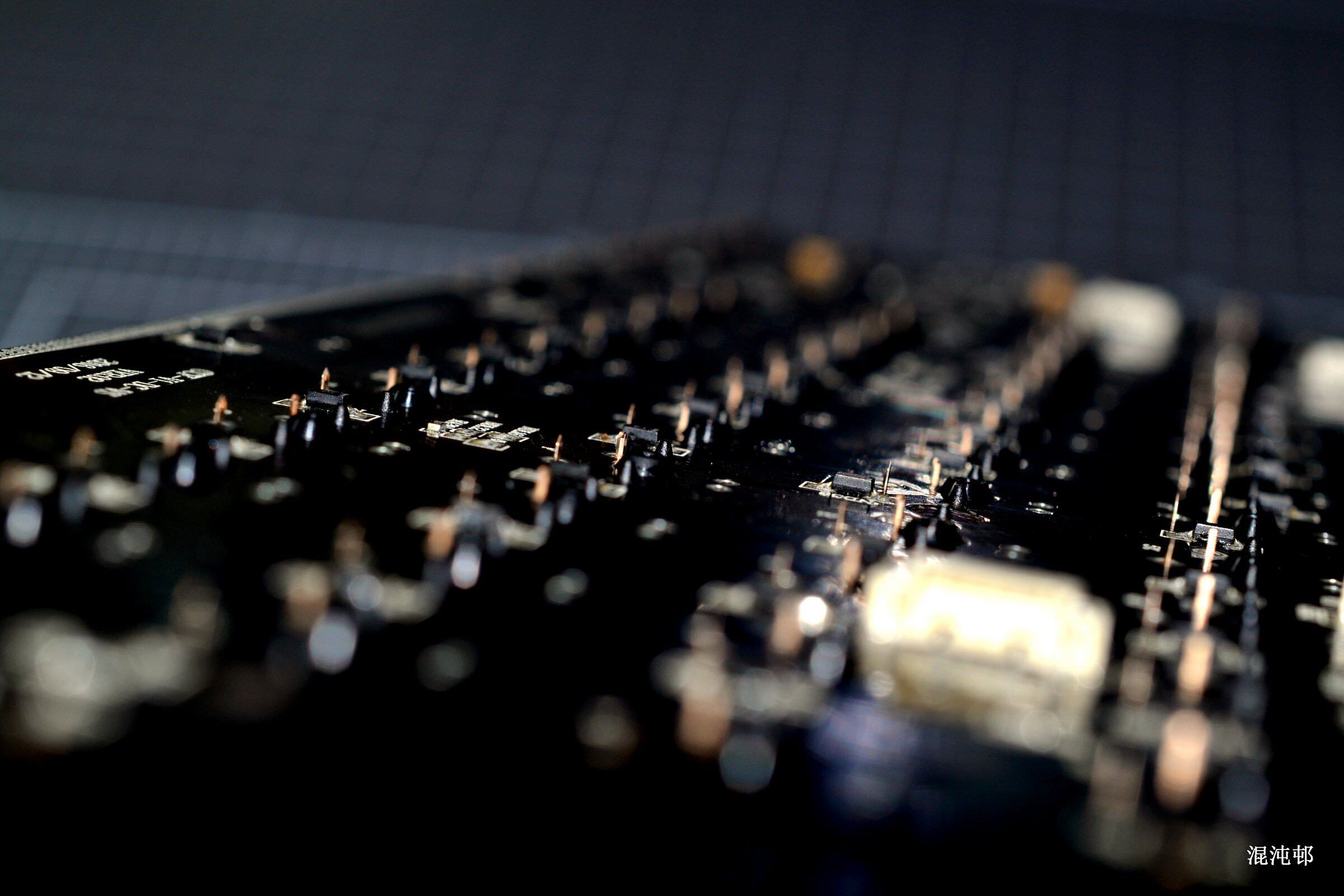

先焊好一个管脚，如果用的是有铅的焊锡焊点会亮闪闪的，无铅的则有点发污没光泽。

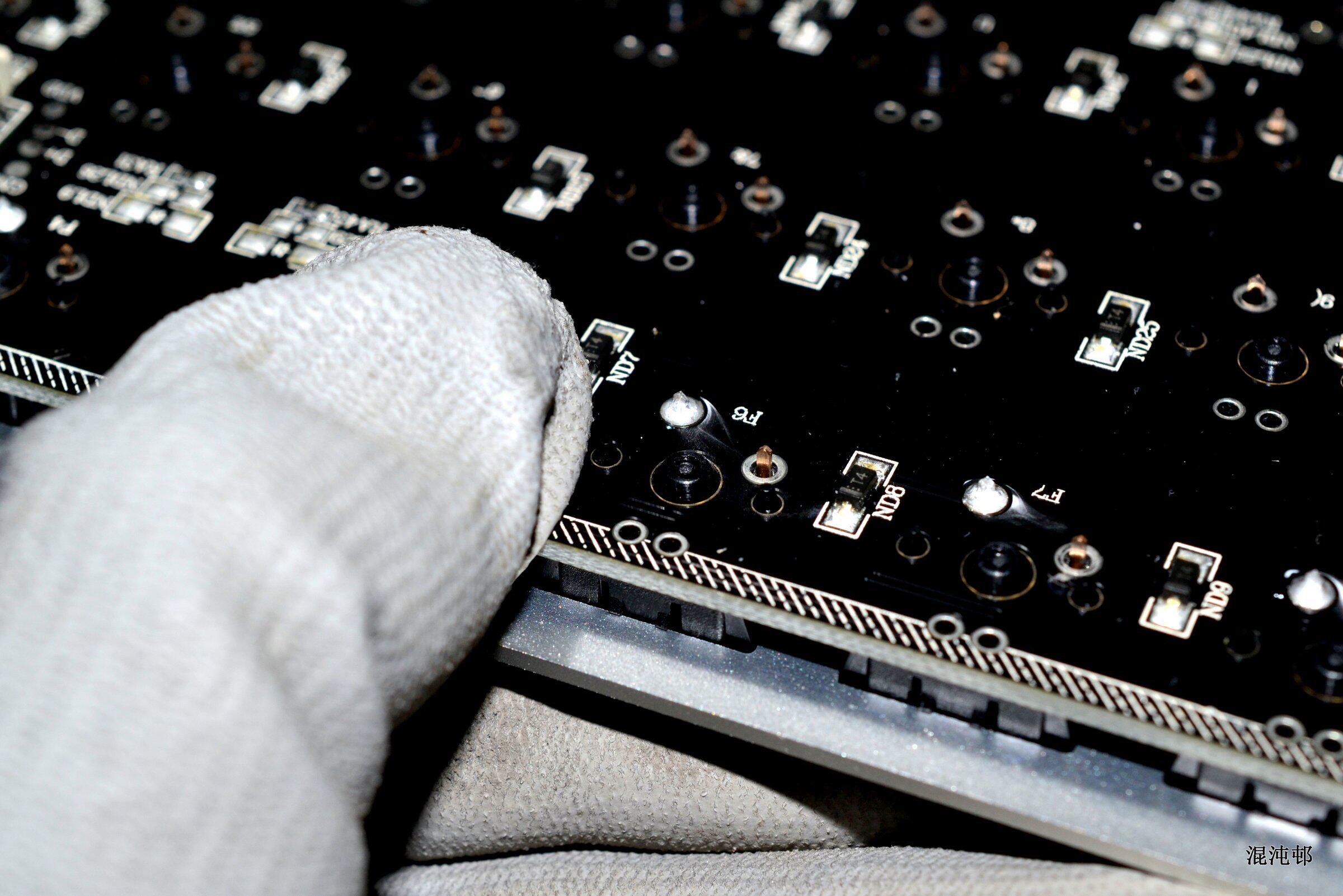

全部上好一个管脚的焊锡后，再融化了用力按住，确保轴体到底。

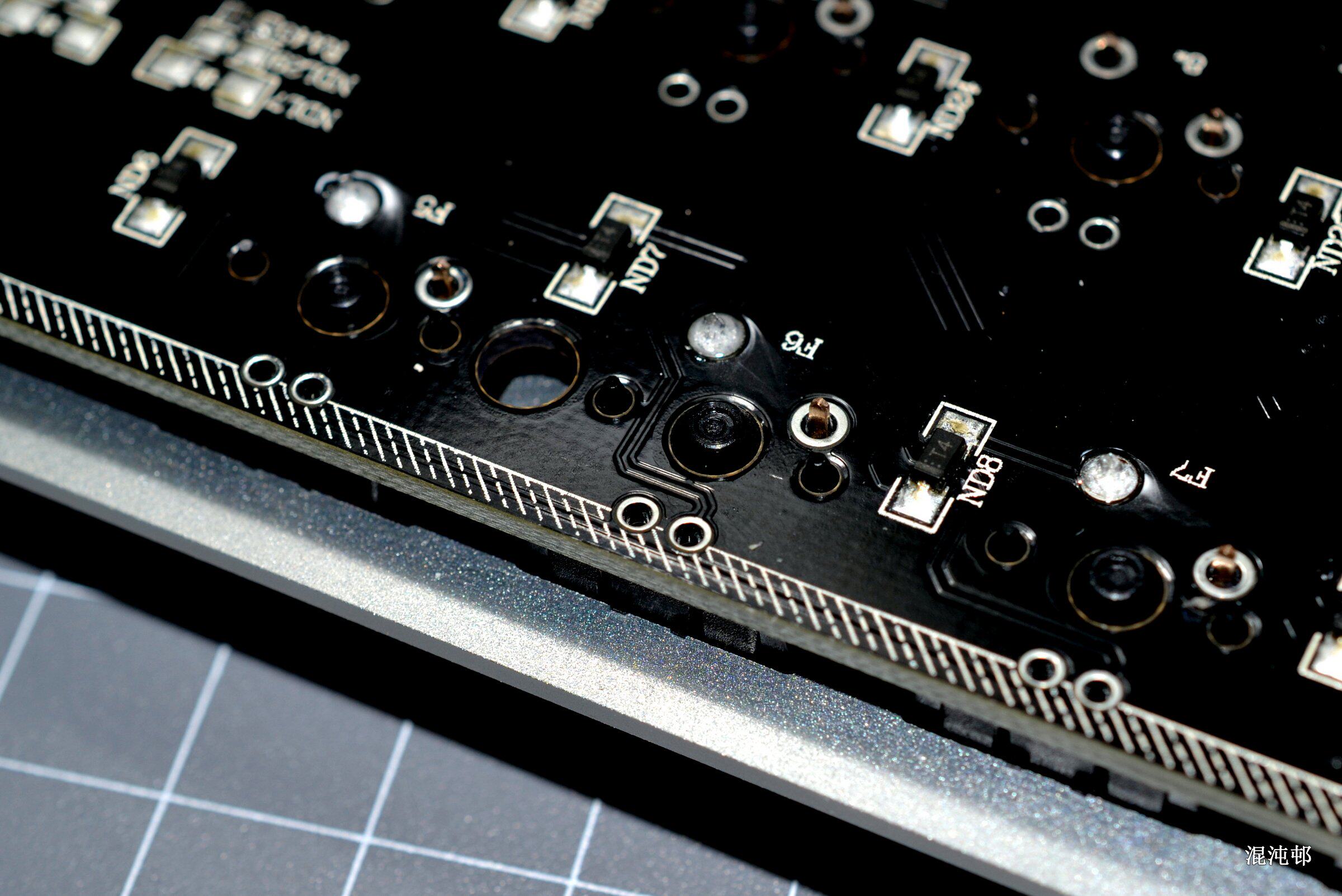

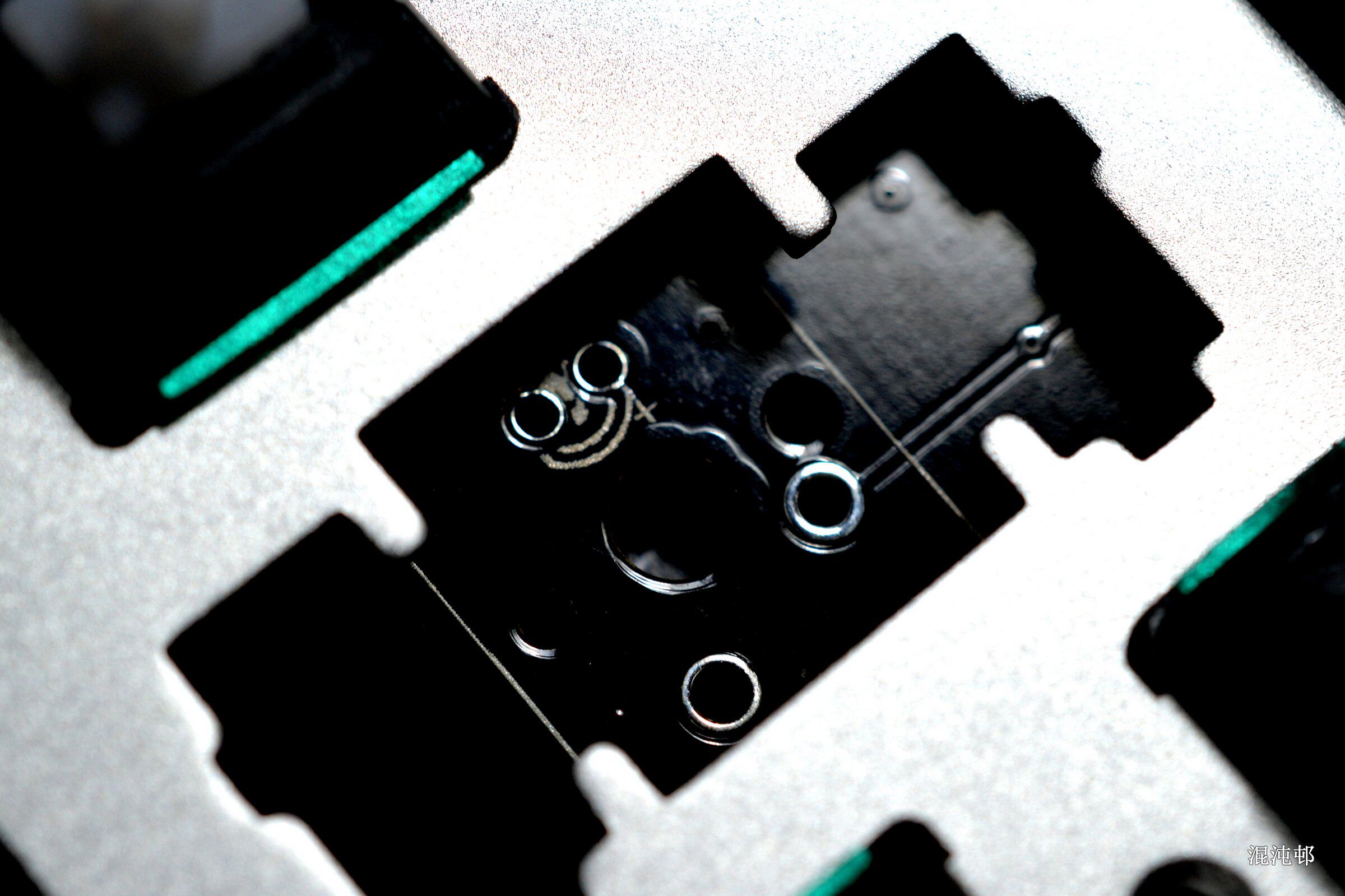

8.0的LED正负标识在PCB的正面，不过8.0的背光控制方式和一般的常规LED不大一样，应该是扫描模式的，正负即使反接也可以点亮，所以一定要注意正负极。

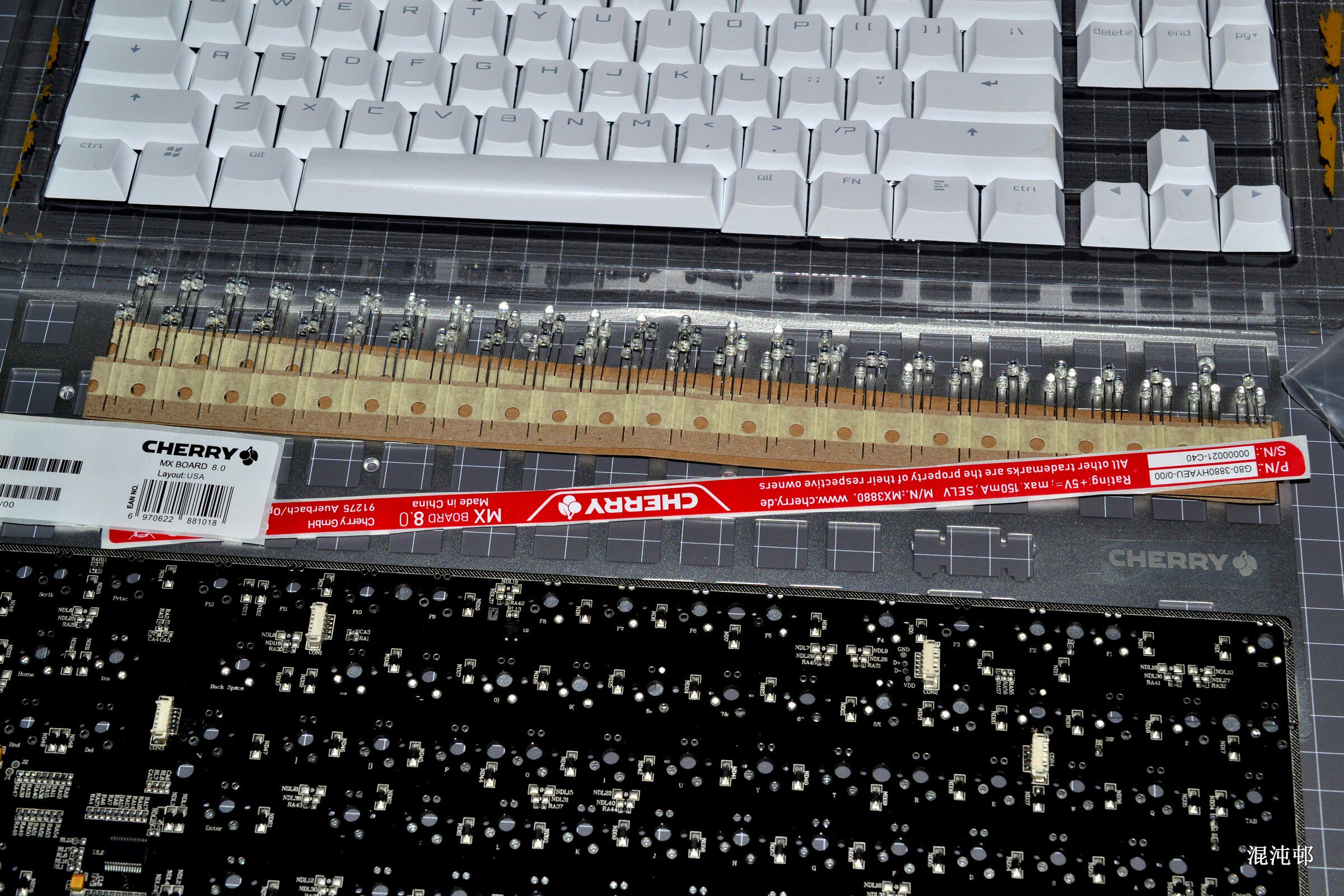

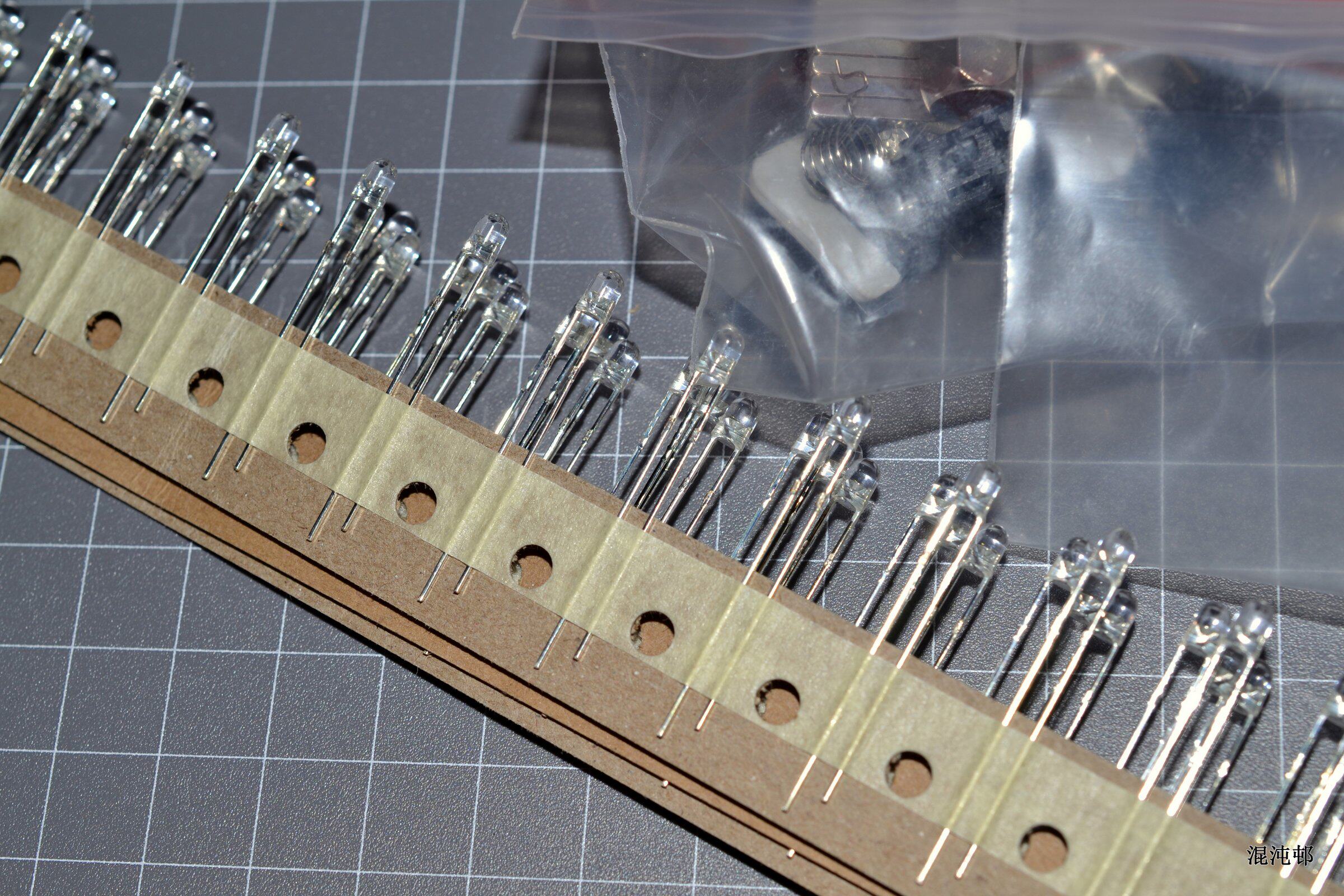

标配的高亮白色LED，一般我们淘宝买到的LED基本都是散装的，这种用于自动插件机的包装非常少见，可见Cherry在华工厂的自动化程度不低。



原本一起的是高亮白色背光的，换个量产键盘里面没有的冰蓝色。

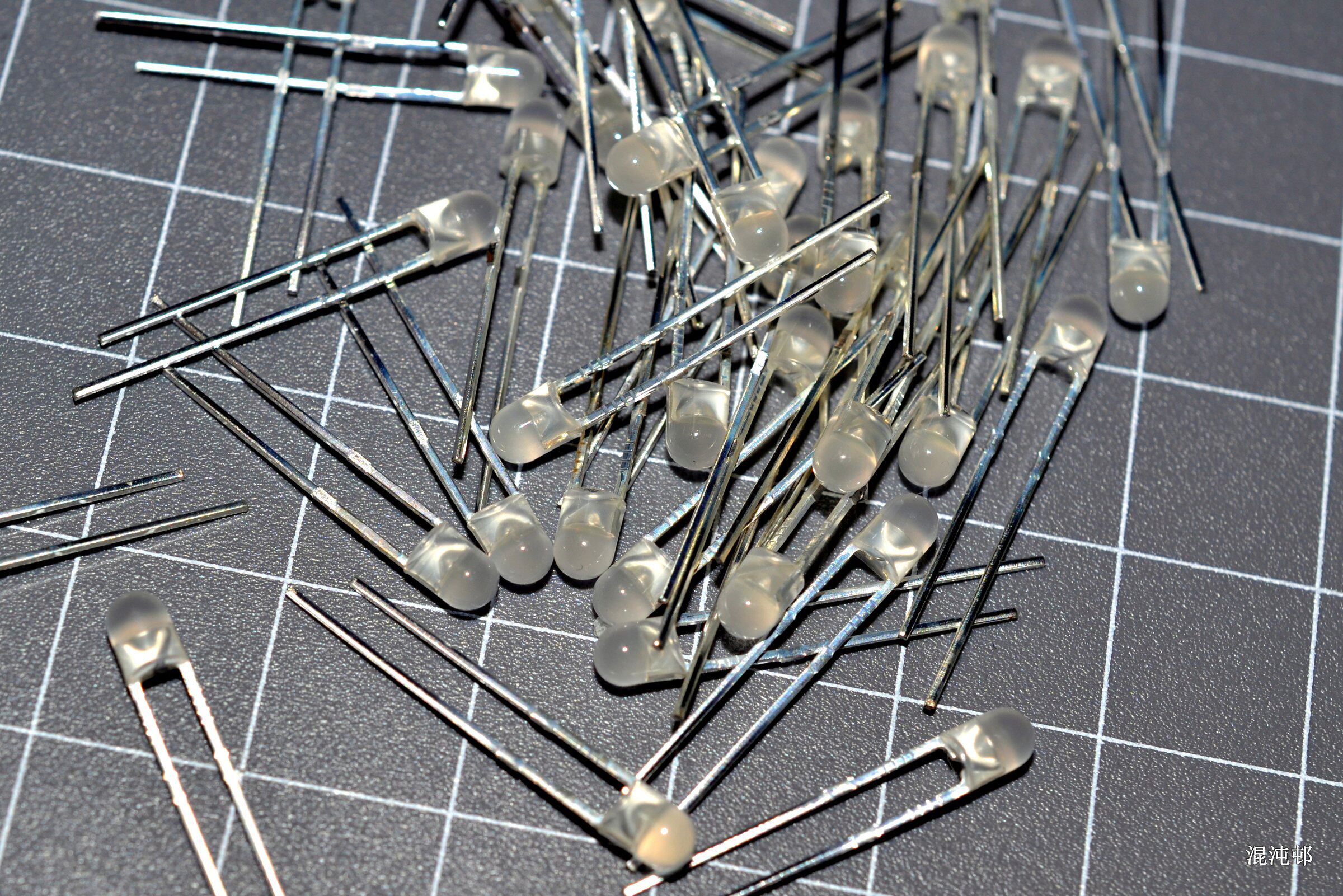

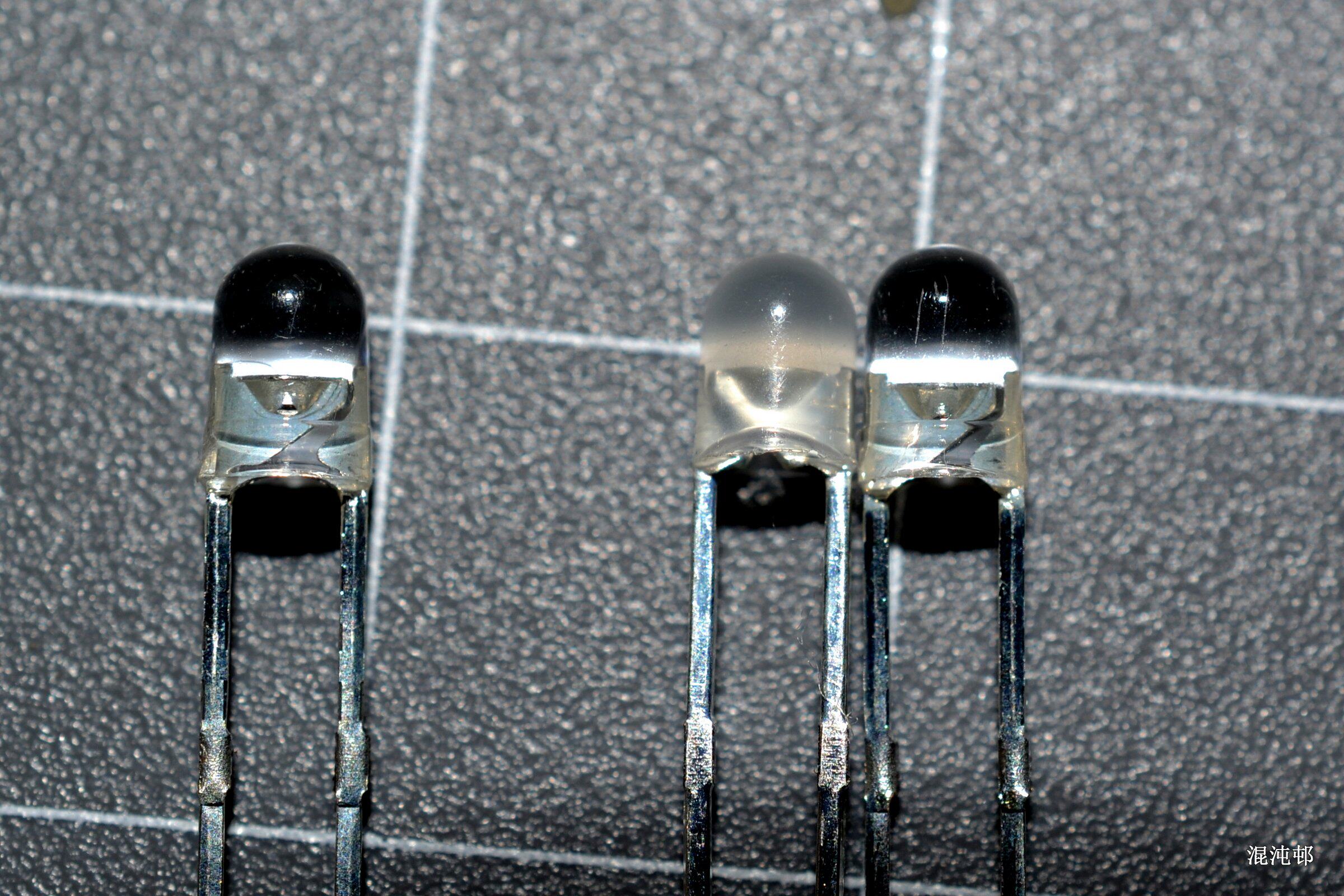

这种LED封装是借鉴Cherry灯轴的LED重新设计的规格，比标准的3mmLED矮不会卡原厂加厚键帽。



焊好接电测试一下，发现一点小不同。

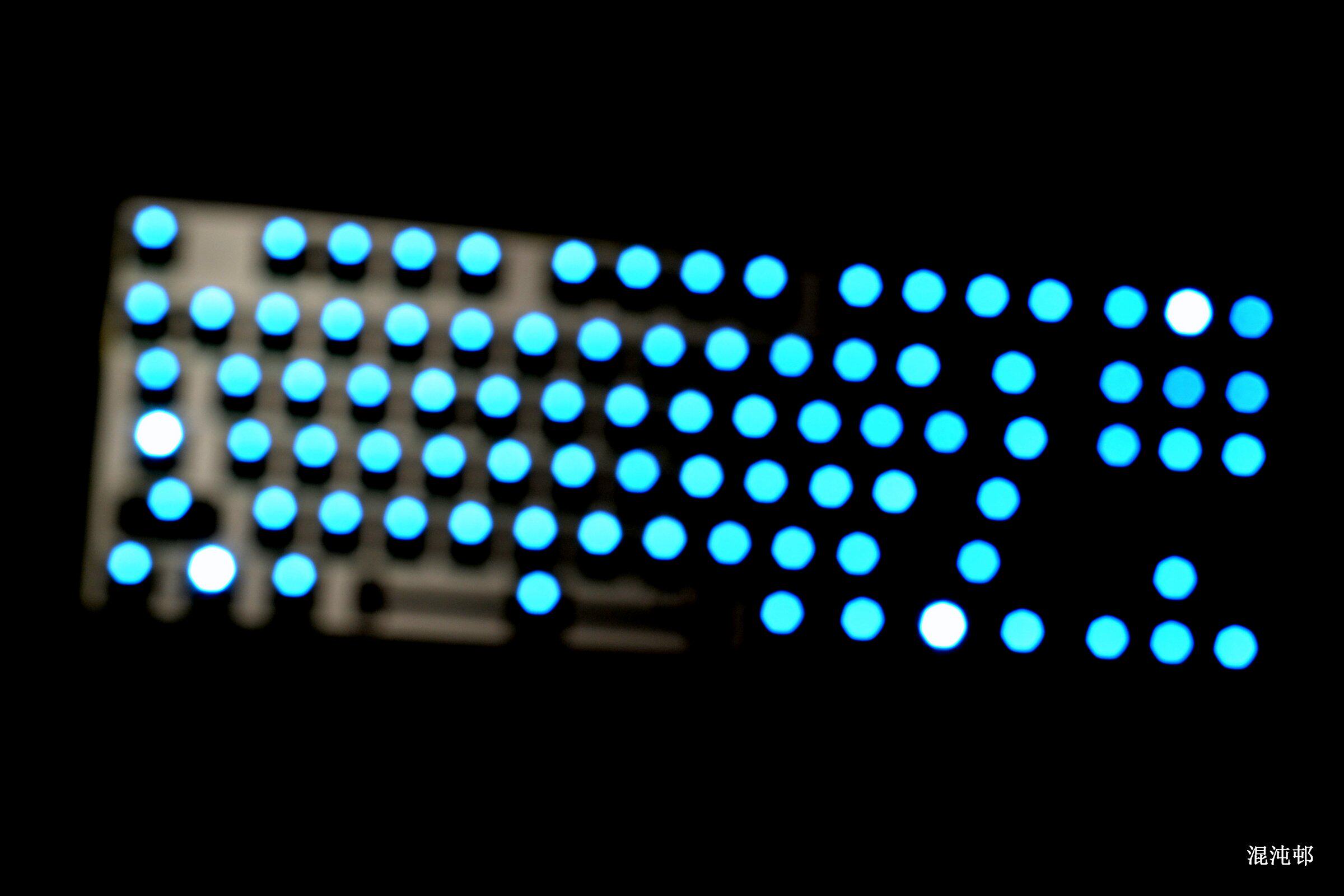

这么看就比较明显了，几个亮度稍高的都是指示灯，Caps和Scr，还有Win也是可以锁定关闭的。





有个有趣的事情，前文也说到测试的时候几个接线口都试过，都可以正常用，看来这个PCB设计的时候就已经考虑到了左出线、右出线等等不同的出线位置，就是不知道有没有HUB的功能用来接PAD。

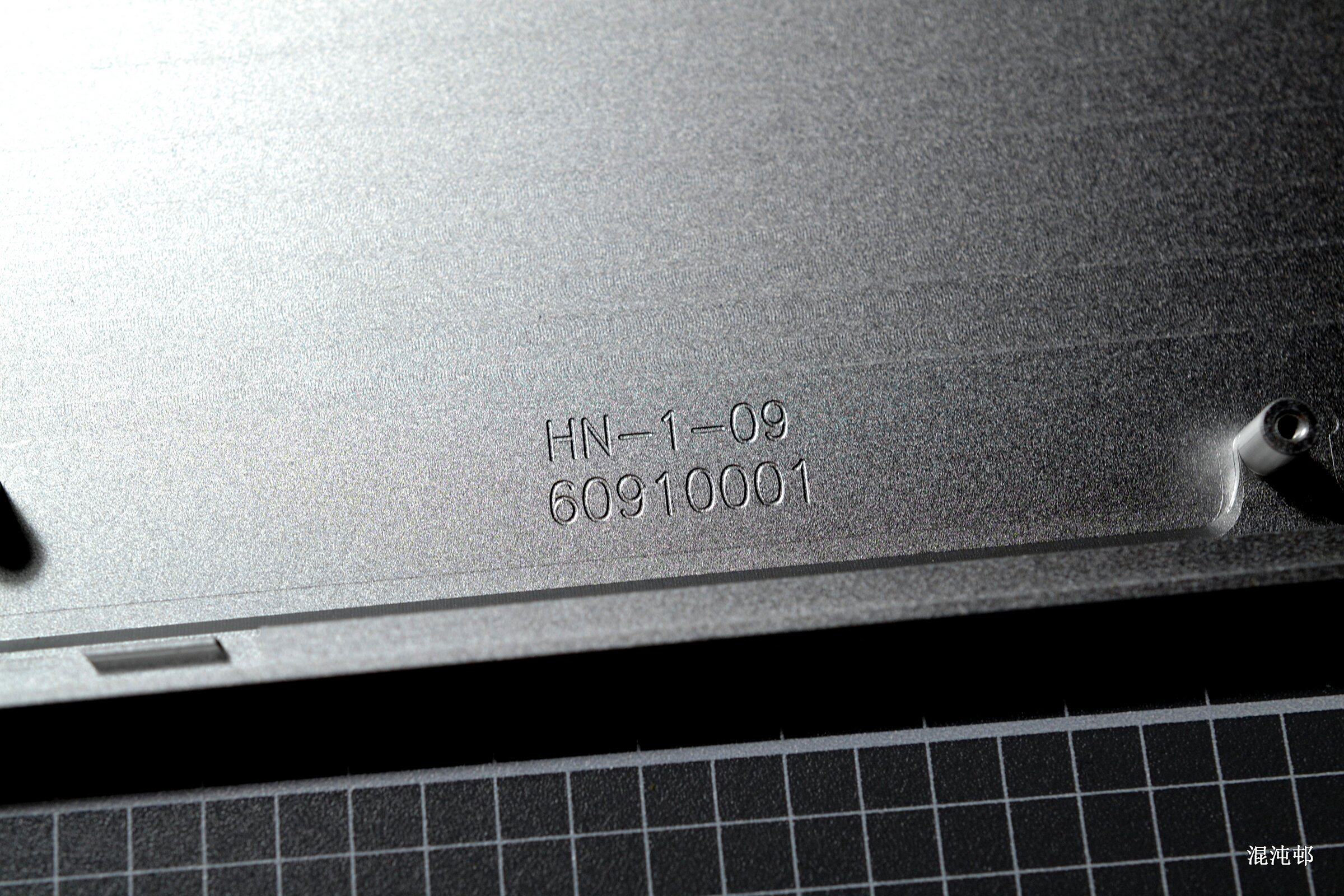

底壳的备件号。

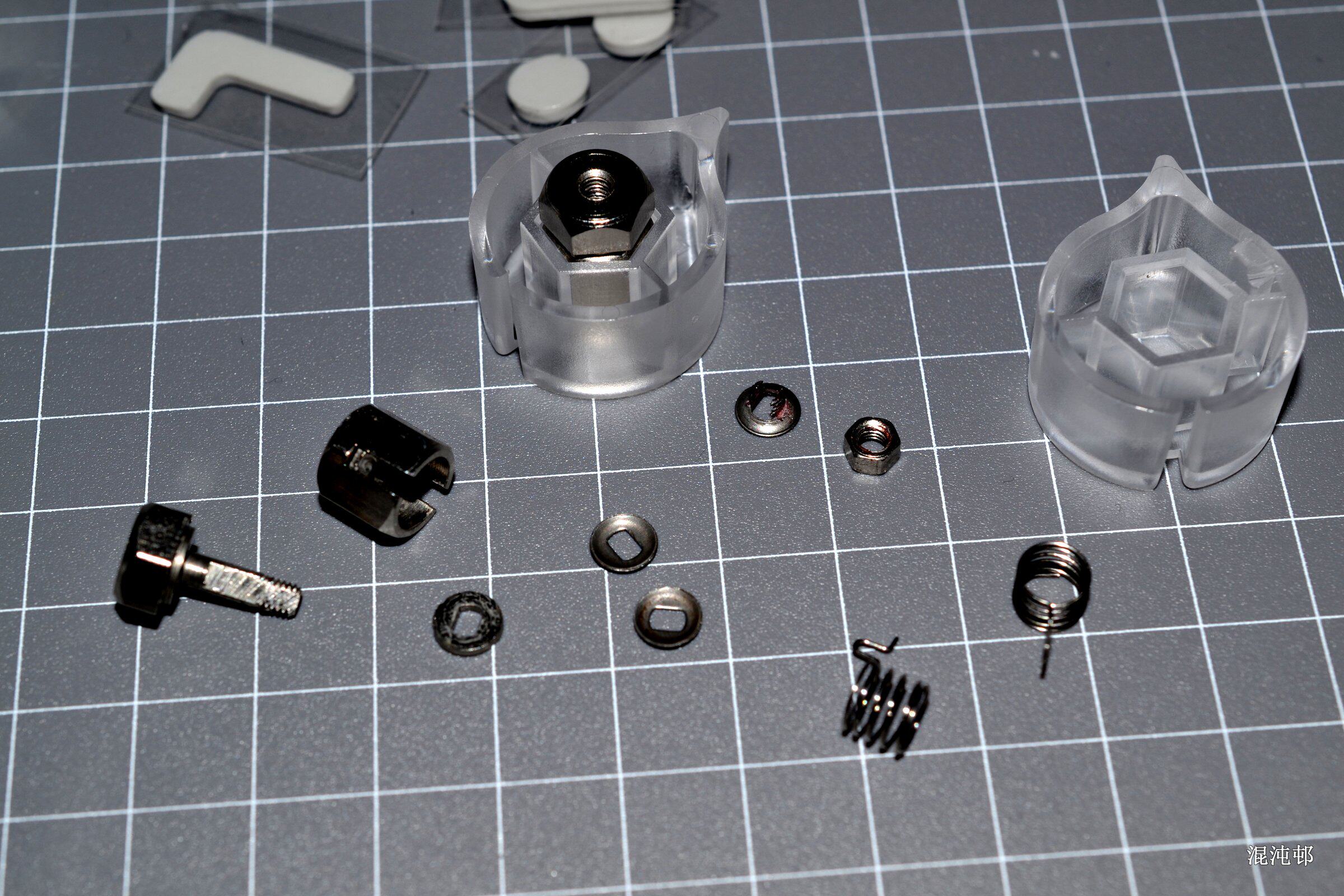

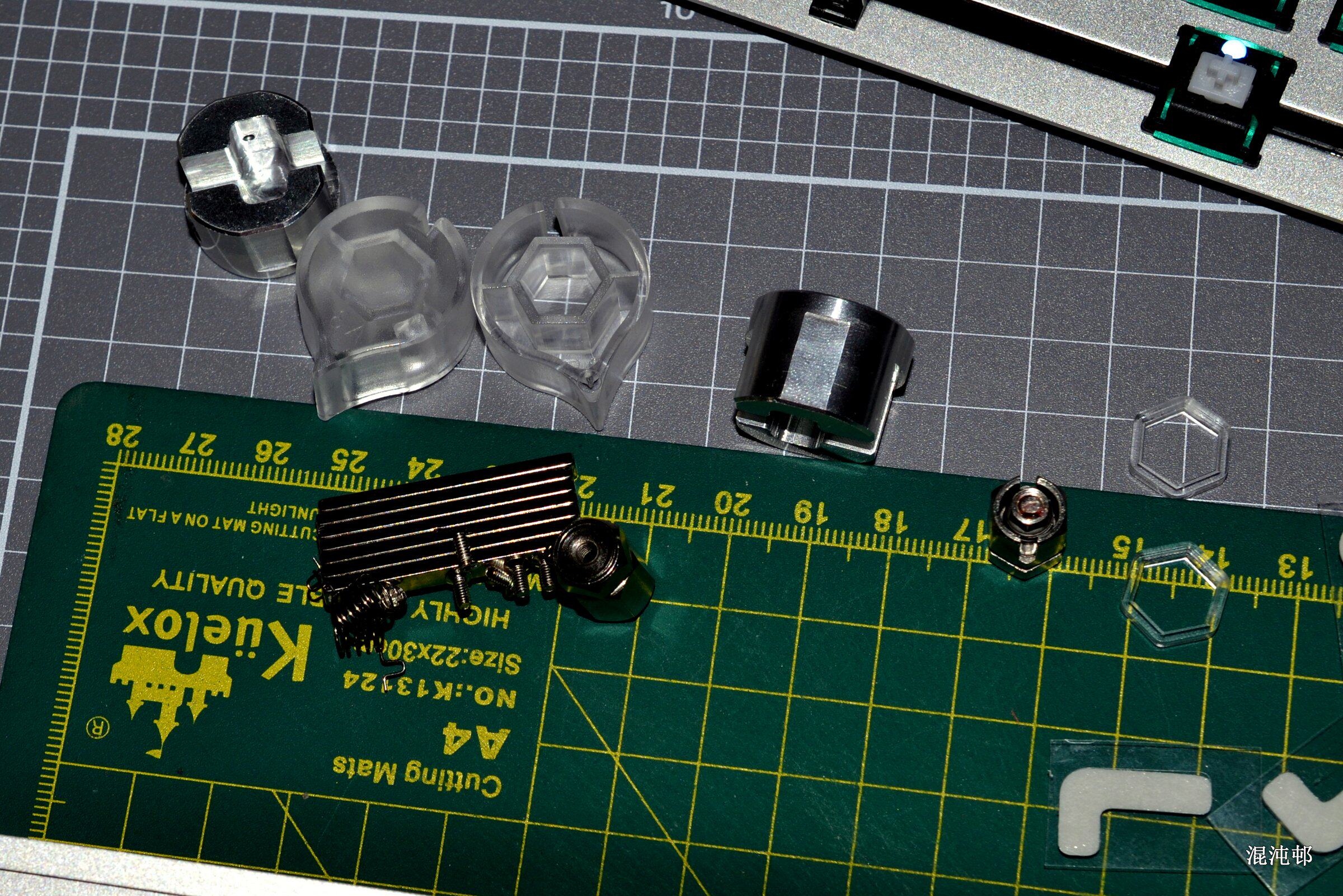

装配用的配件，结构还是蛮复杂的，结构很精致。

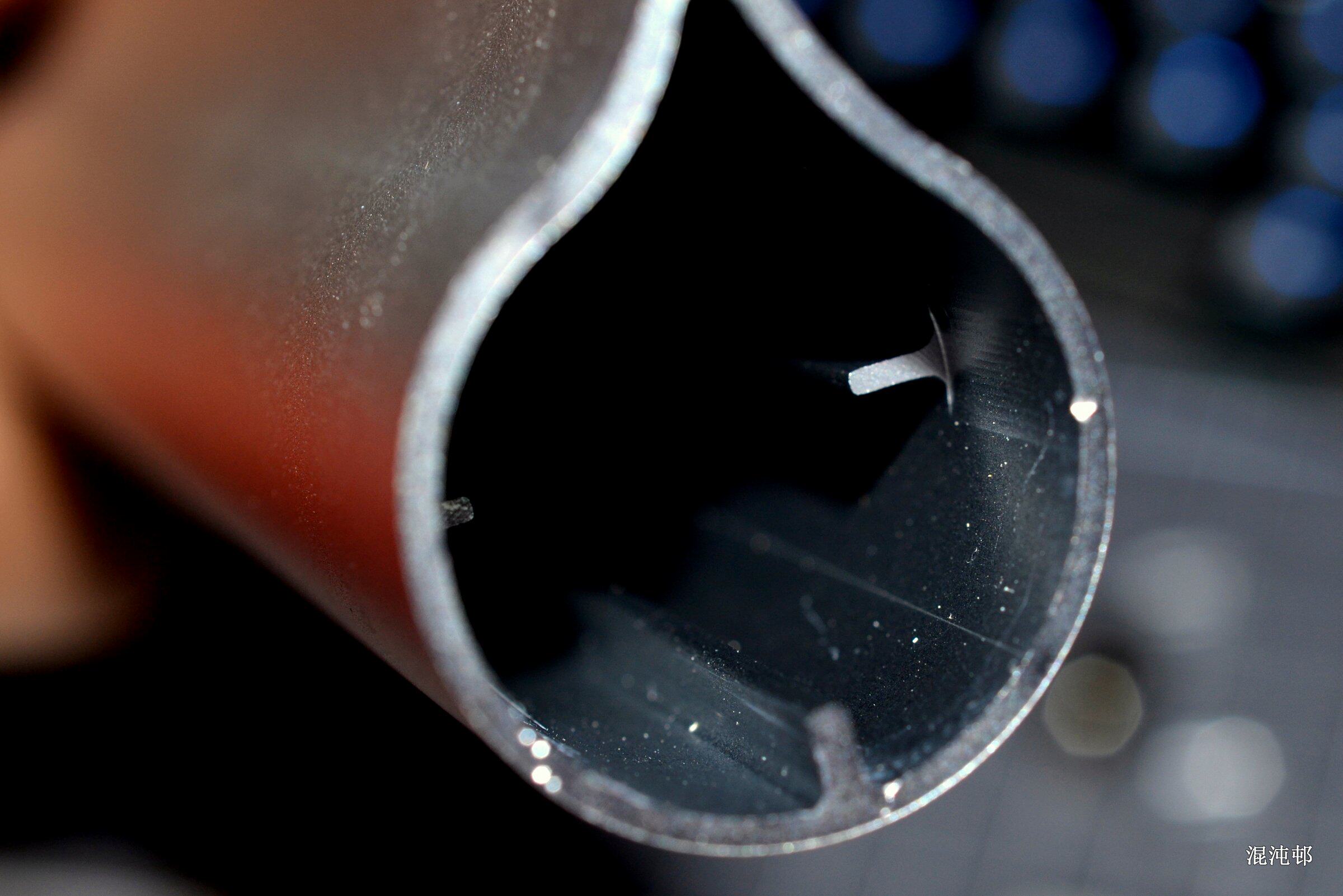

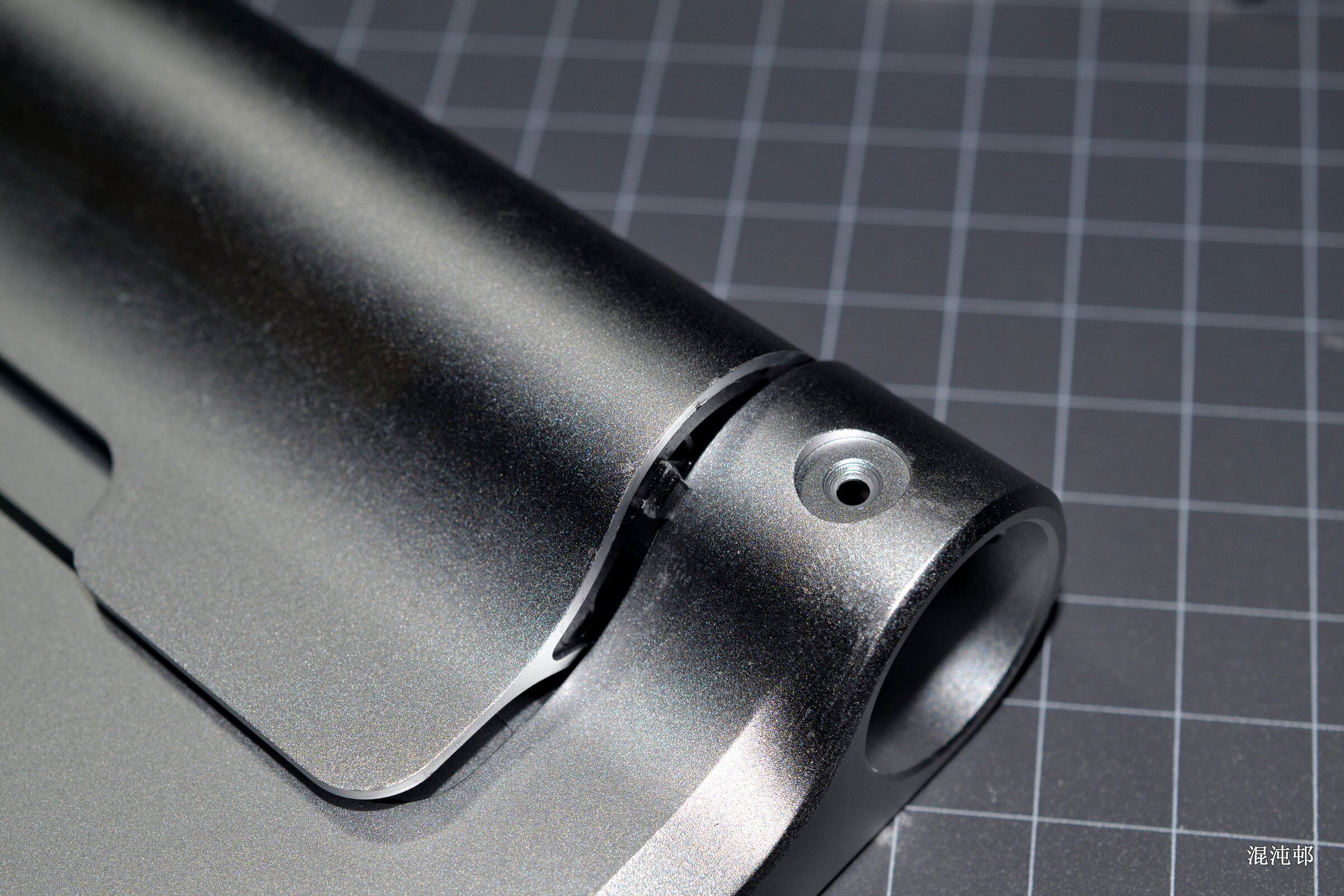

转轴应该是才用的挤压或者型材CNC在加工的，转轴有防止插反和用来限制定位的设计。



这玩意叫啥？堵头？看模具标识分A、B也不会插反的。



防止旋转过渡的限位设计，为了把这个塞进去也着实费了一番手脚。

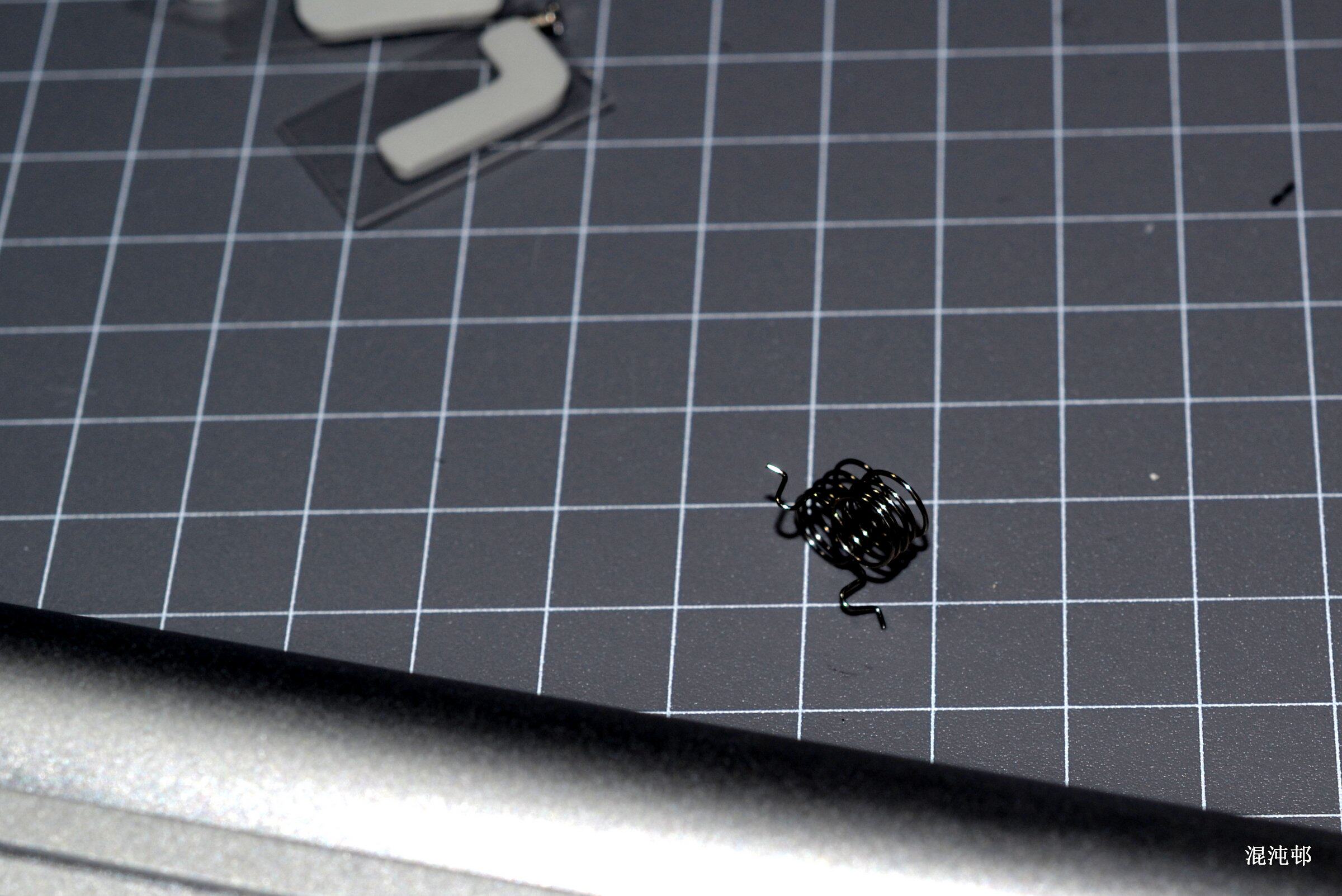

原本发过来的零件里面有两根单独的弹簧，仔细观察对比了半天，只有转轴的连接部分有空间安装这两个弹簧，但是这个部分原本是用胶水固定的，两根弹簧要装进去就只能拆开。

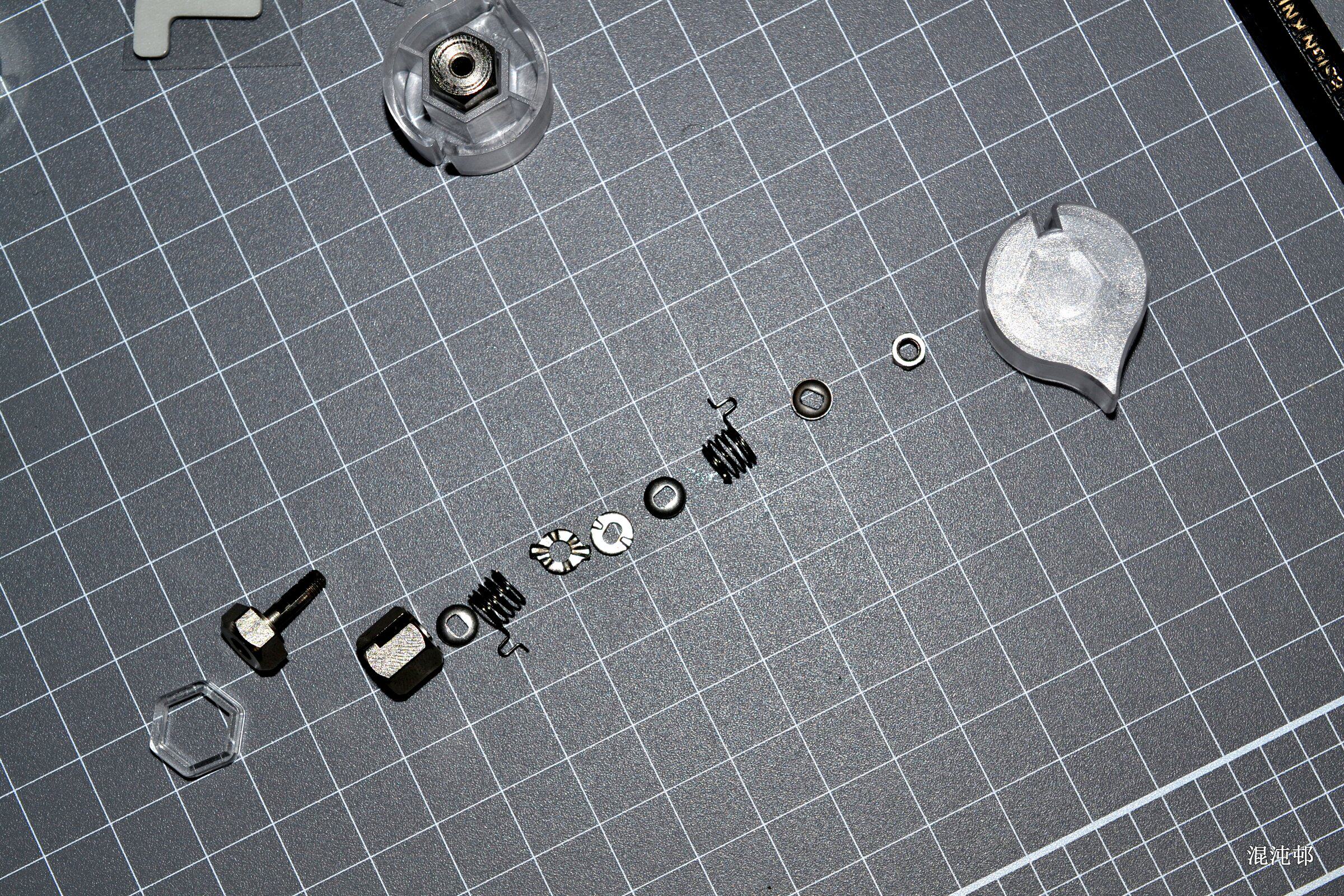

比划一下顺序，不过还是摆错了，哈哈。



看遍所有零件，弹簧应该是卡在这个位置的。



But~！问题来了，如果要装这两个弹簧，就必须先把转轴装上，但是怎么都塞不进外壳里面去，为了这我比划了好久……



幡然醒悟，这两弹簧应该是多余的……或者改过设计以后弃用的。



结果撇掉弹簧，分分钟就装好了……我当时那个心情啊……

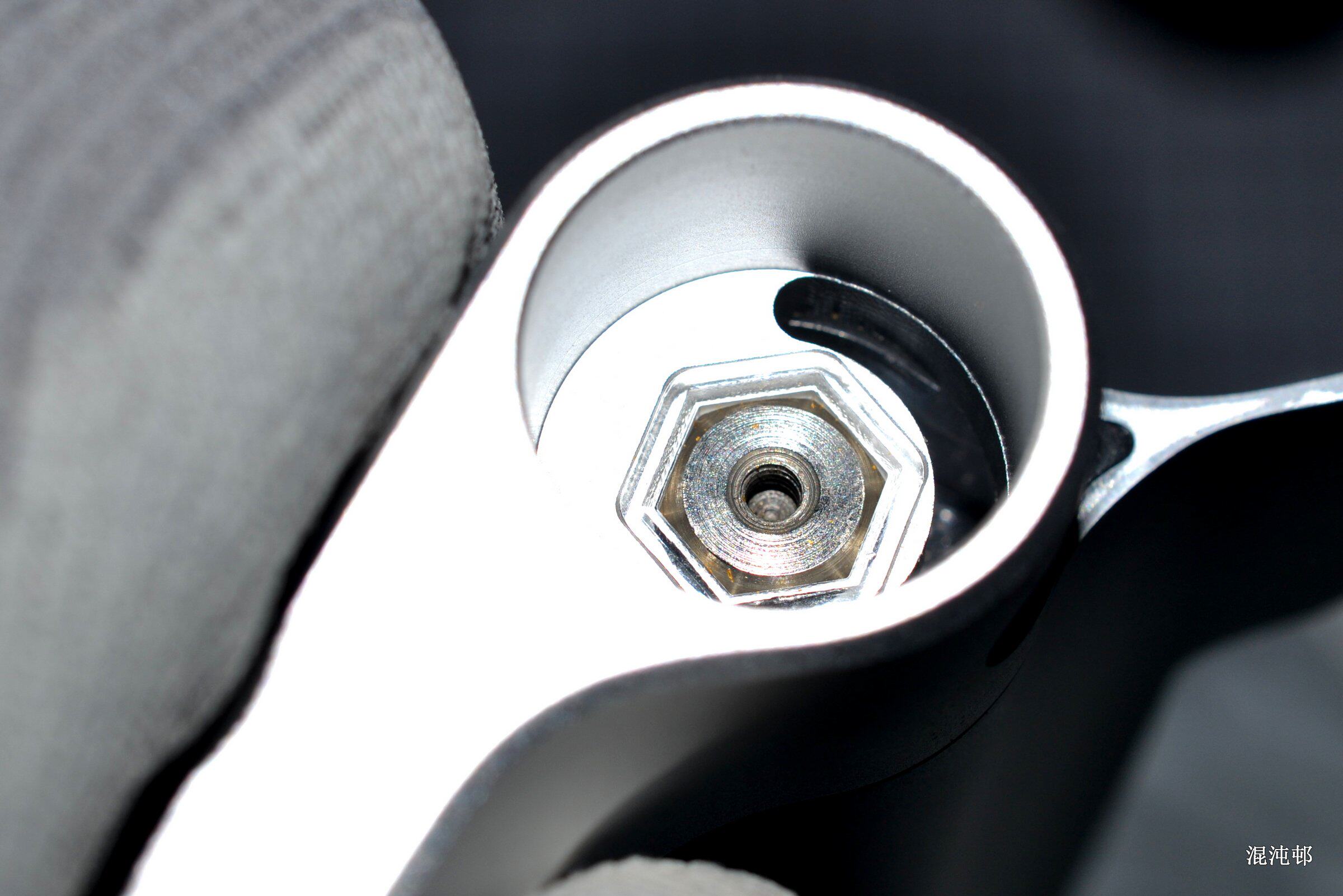

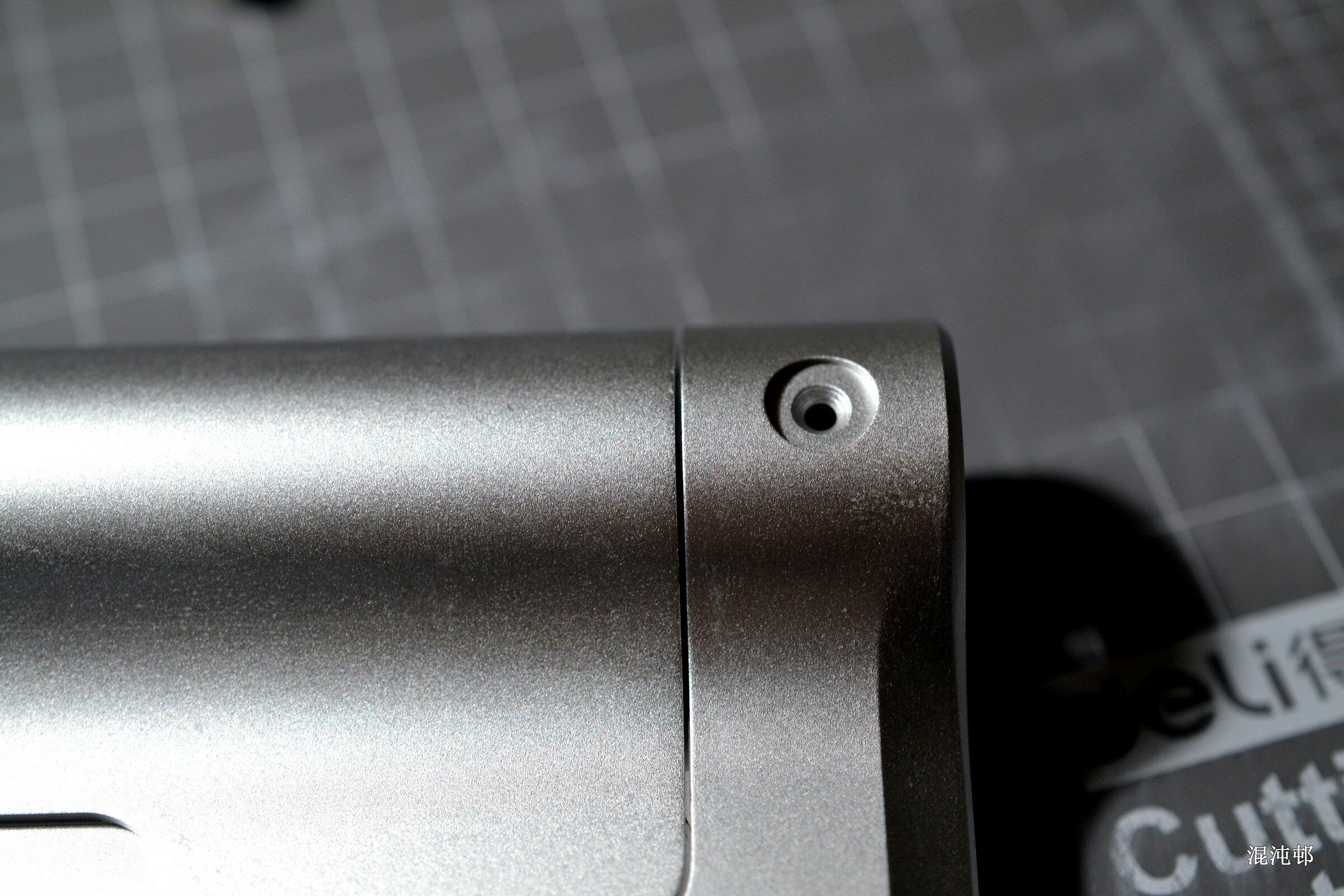

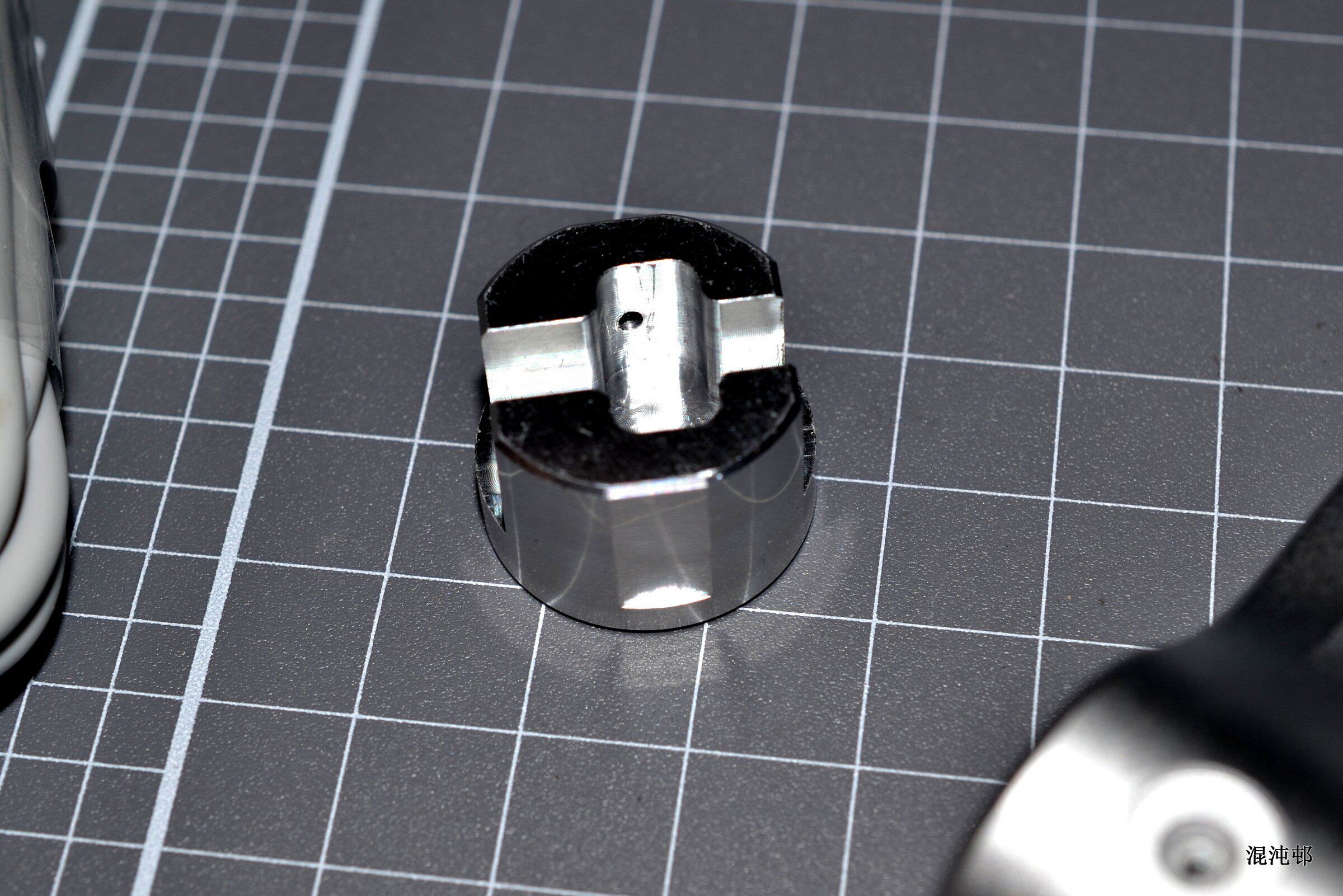

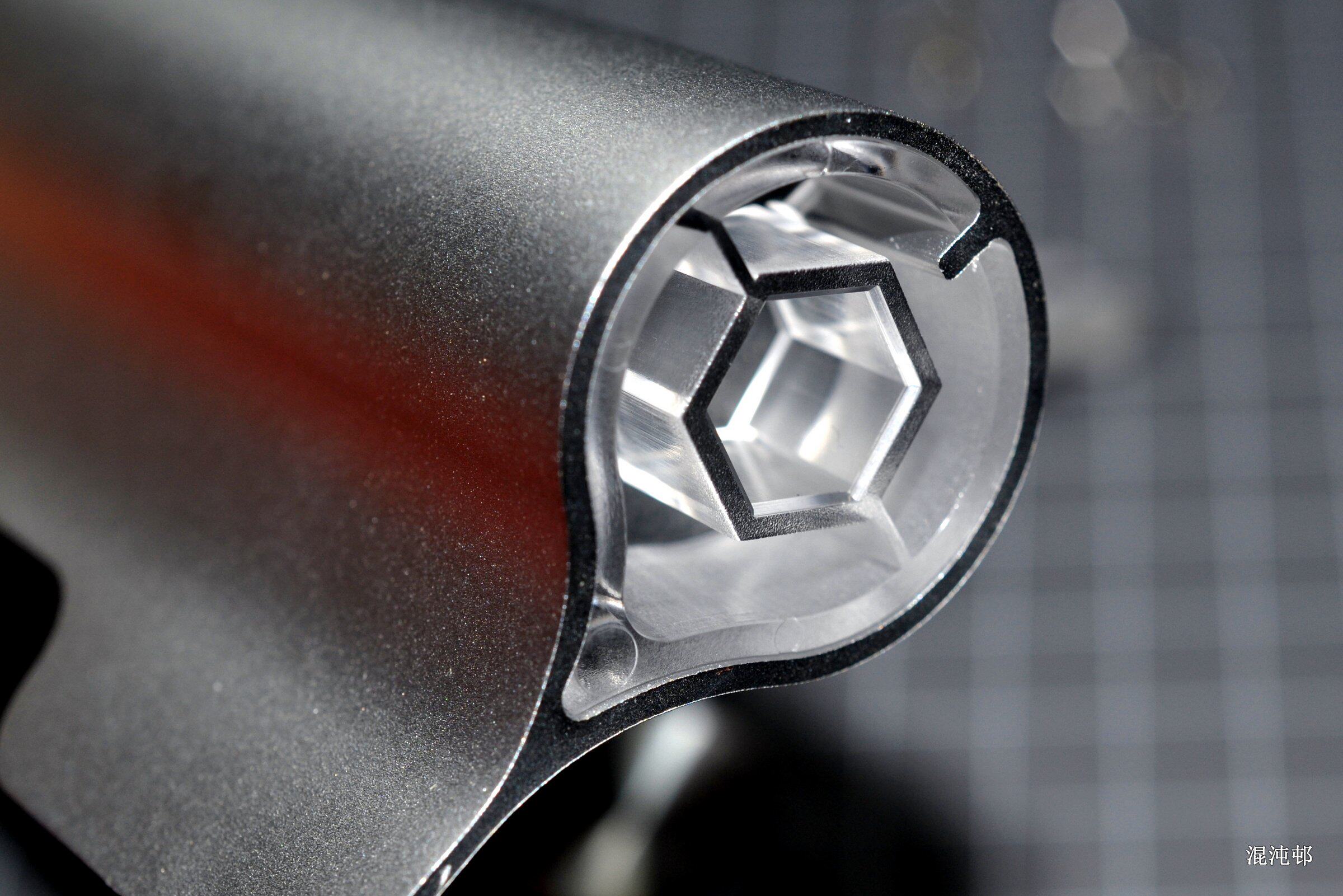

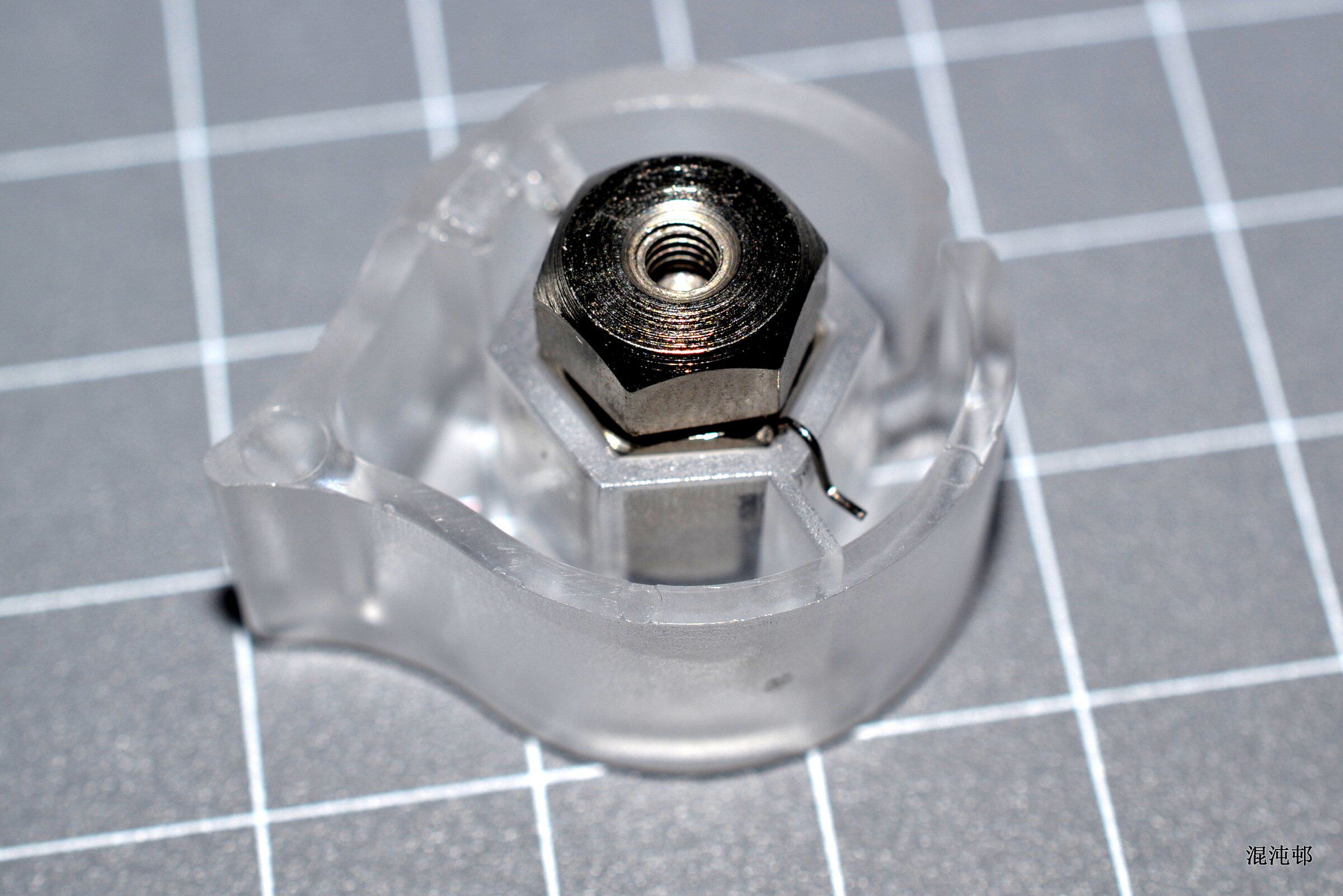

还有个类似六角螺母的东西用来把转轴和外壳固定在一起，并且还可以转动。

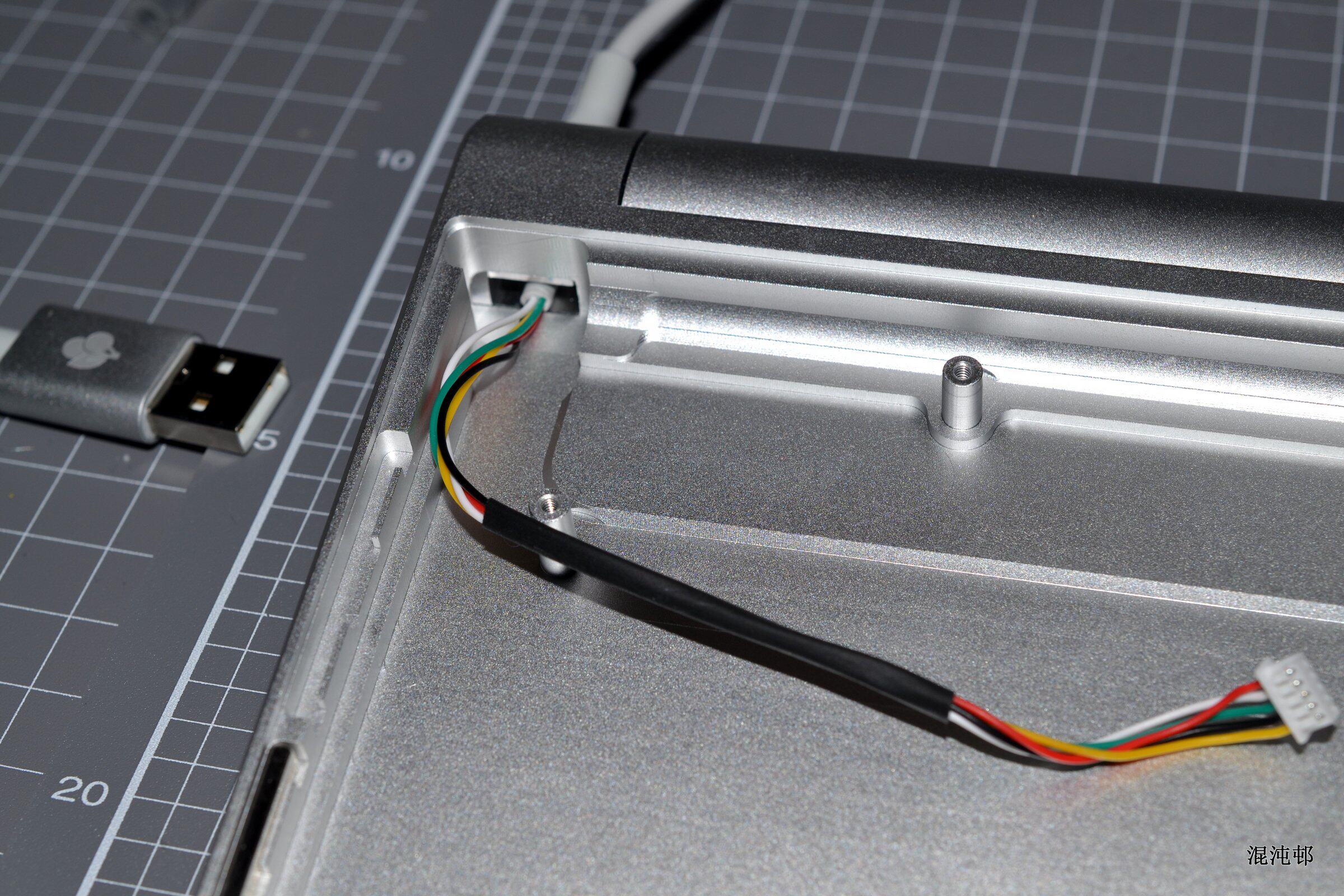

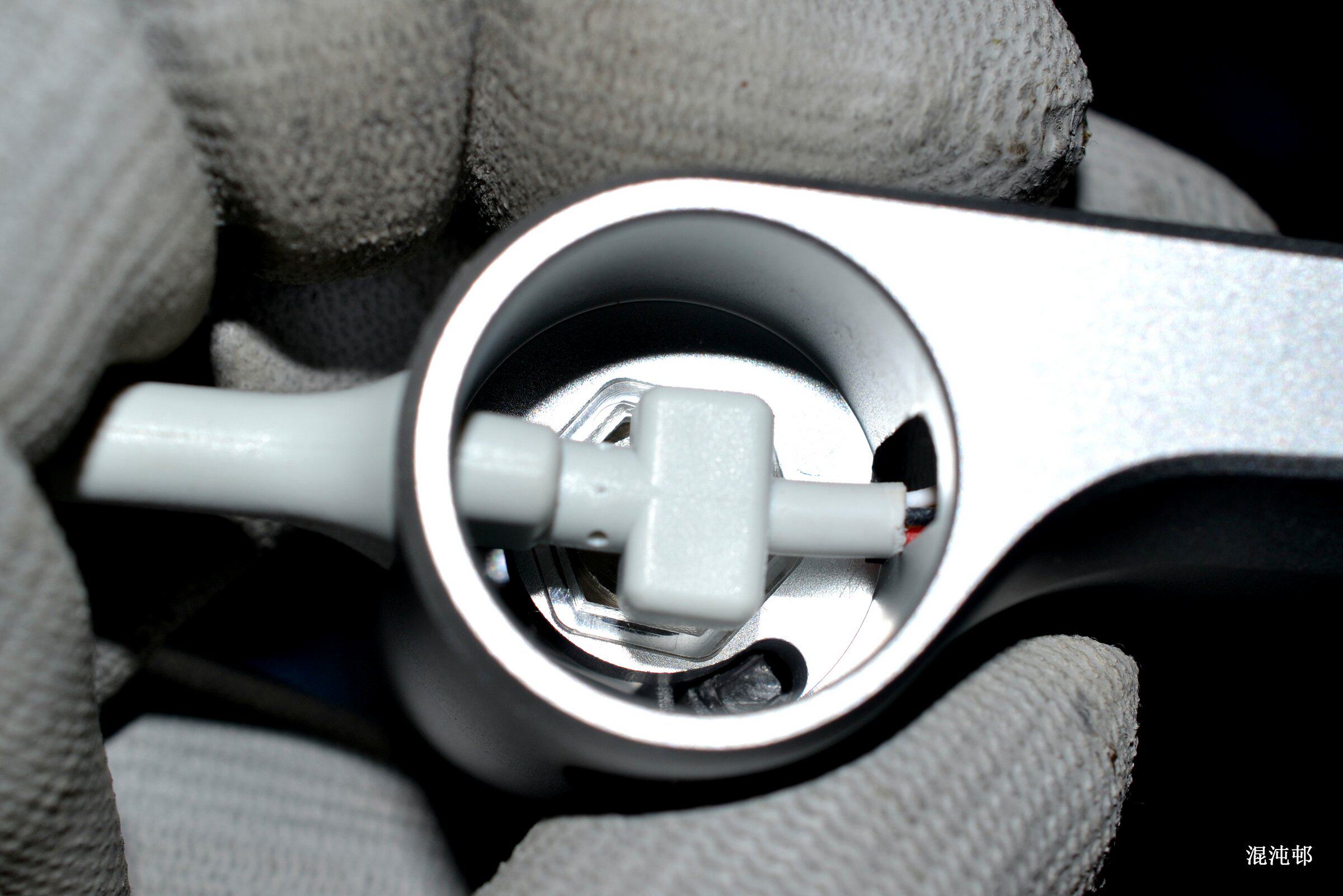

连接线是这么穿过去的，中间的长方形是为了固定线缆的，防止生拉硬拽把线给拽出去。



中间的留空就是给USB线预留的，左右两边都有类似的设计，嘿嘿~

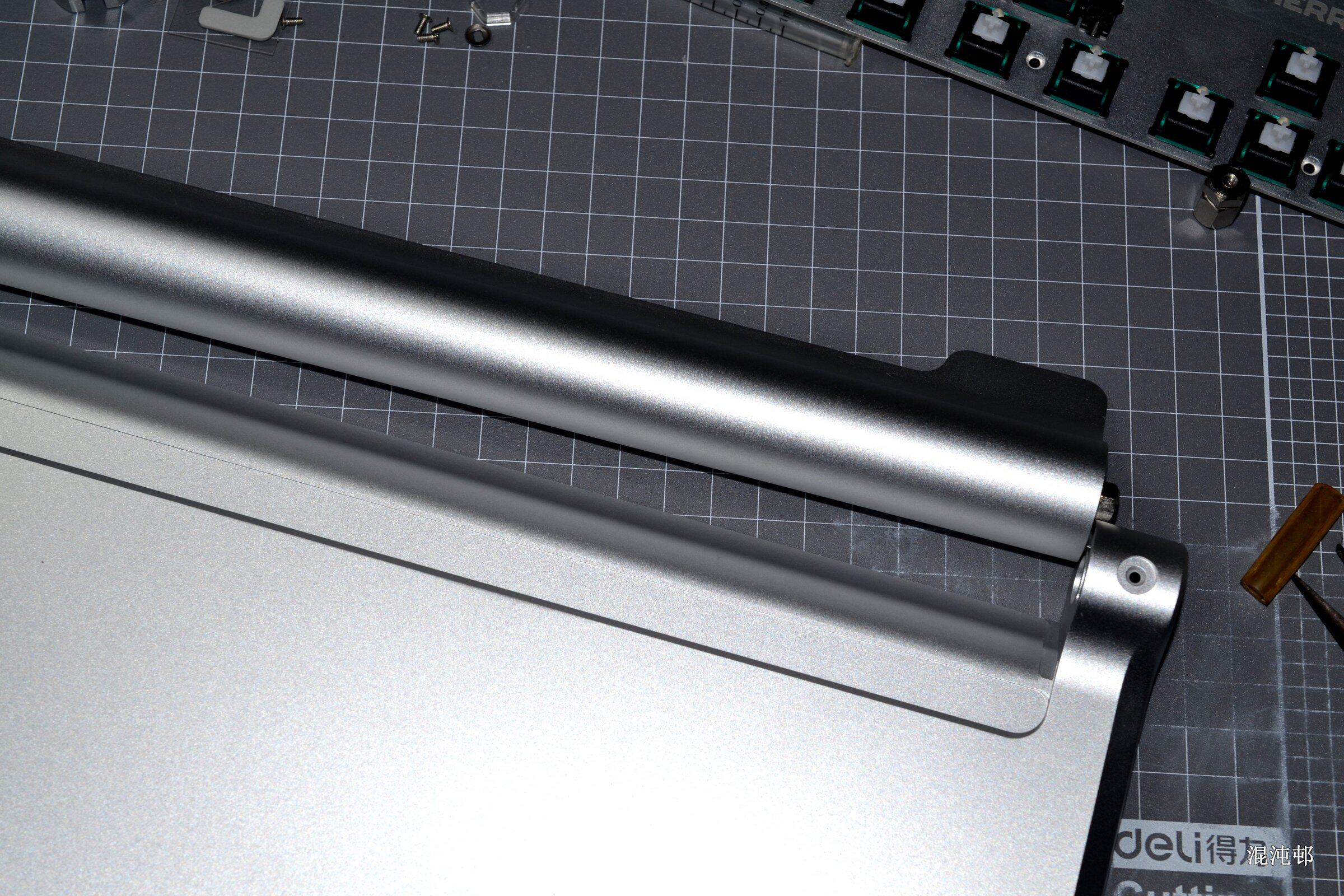

把这个塞上，拧好螺丝，转轴就算安装完成了，不过讲道理的话，只是为了DIY、维修、改装的话，转轴是完全不用拆的！而且这玩意不是那么好拆，好装的，没准转轴就无法活动了也说不定。

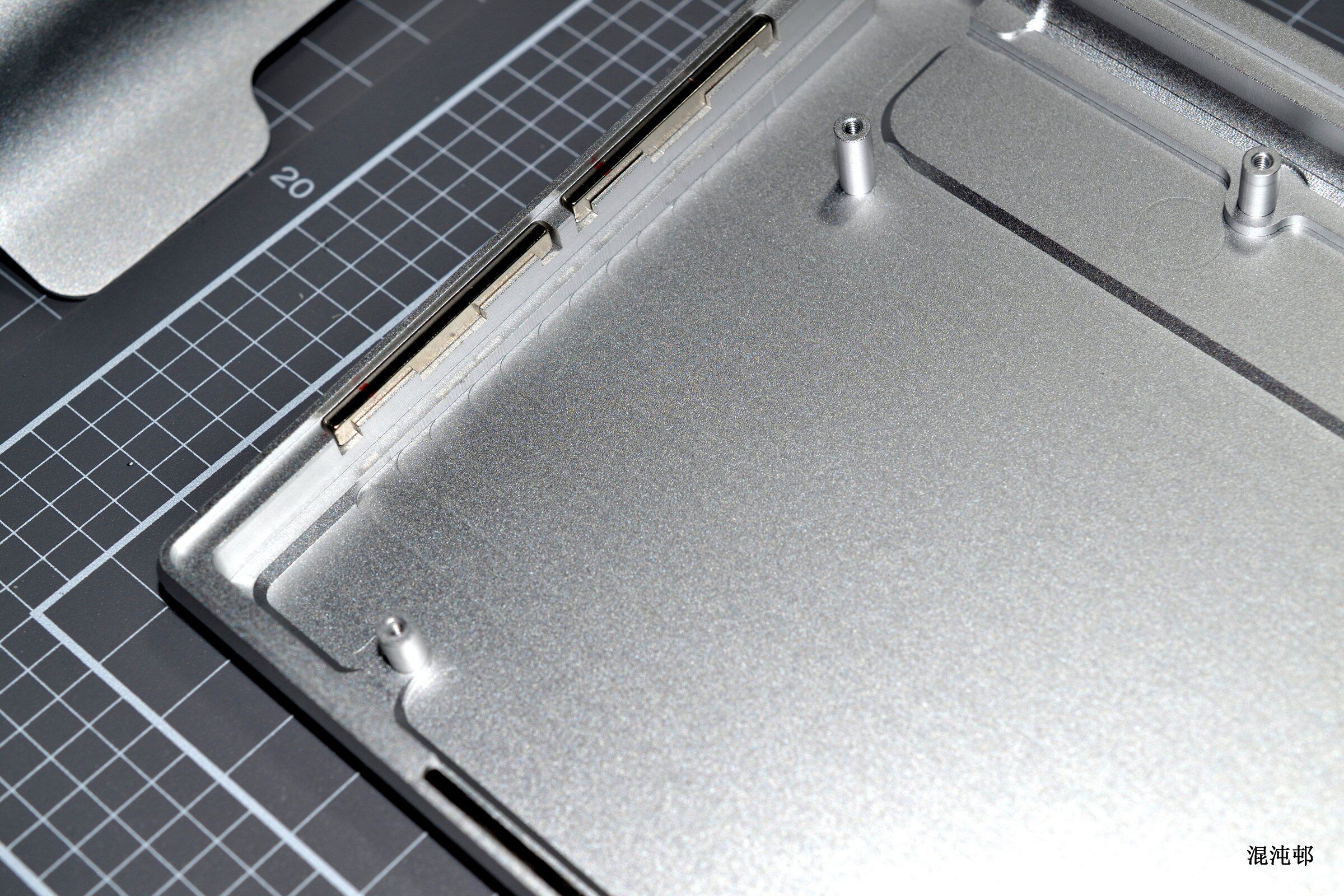

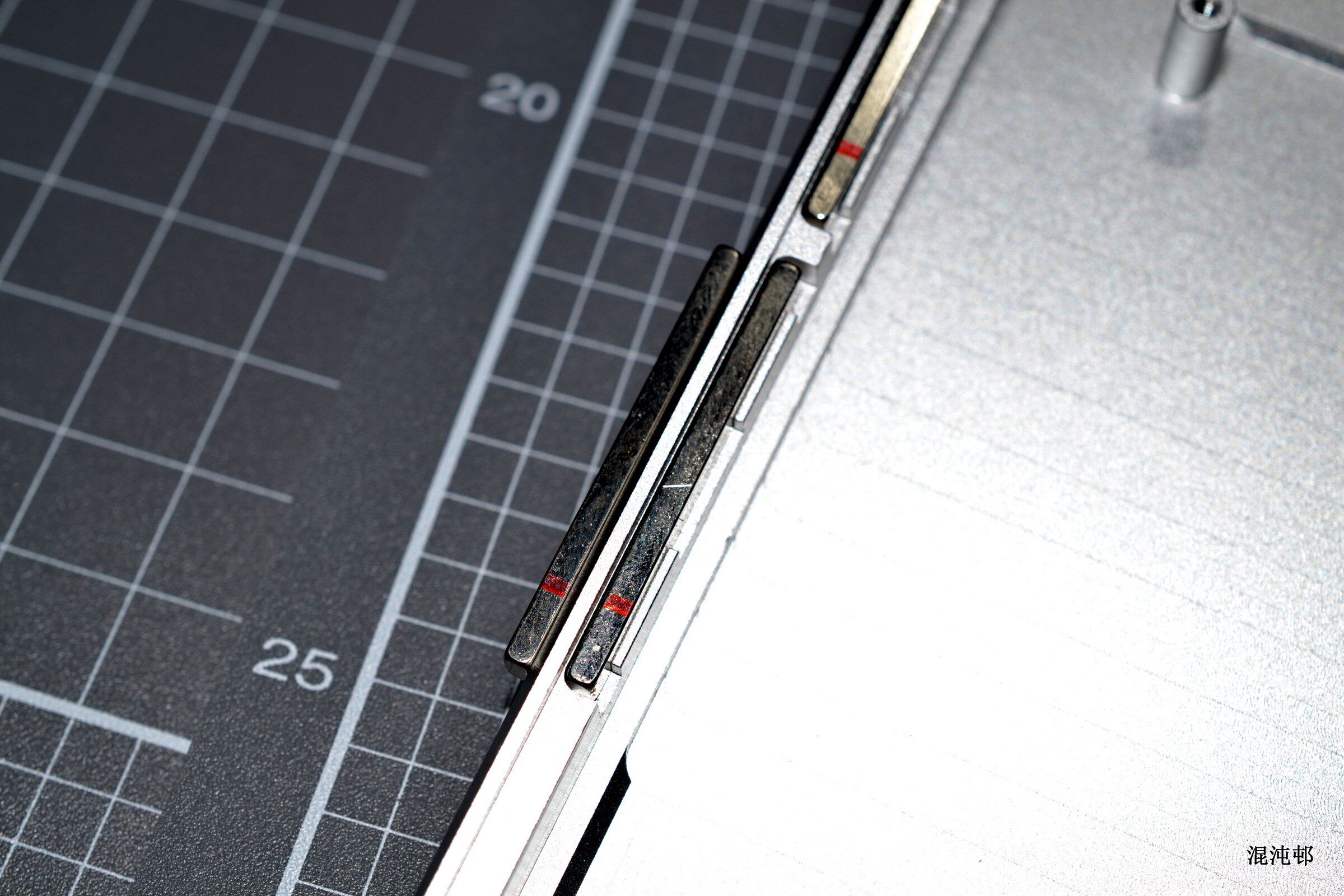

还有几个磁体需要摆上，应该是用来提供给附属键盘、数字键盘、手托等配件的吸附固定和定位的。



磁铁有磁极标识，可以用来精确定位，比如不会反着吸附或者歪了神马的，不过目前没有见过其他8.0的拆解不知道这个磁铁的极性，到时候调整就是了。

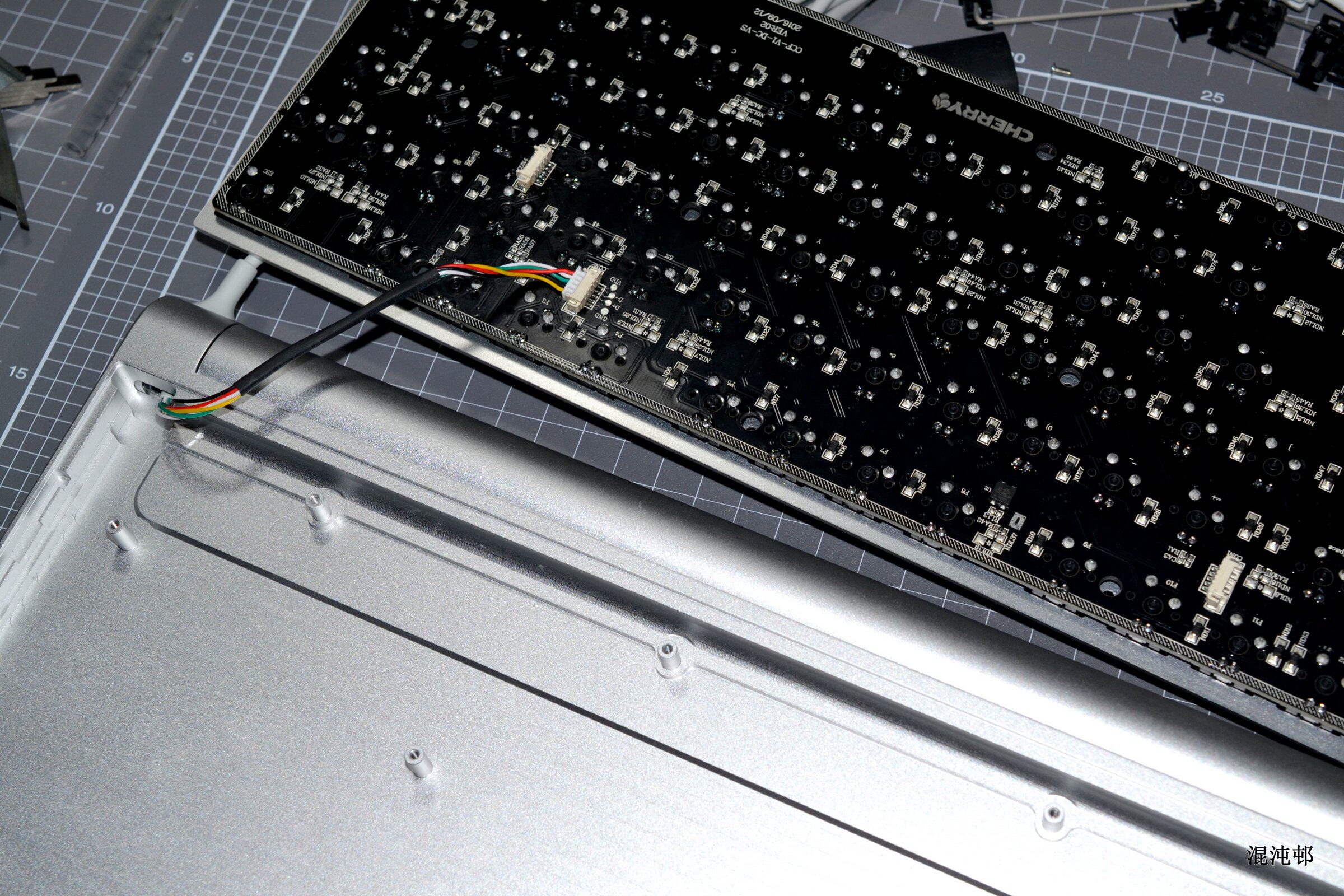

插上线~~比划了一下线的长短，应该就是这个口。



把内胆放好摆正位置，拧上螺丝，金属口味的车厘子可以品尝了！

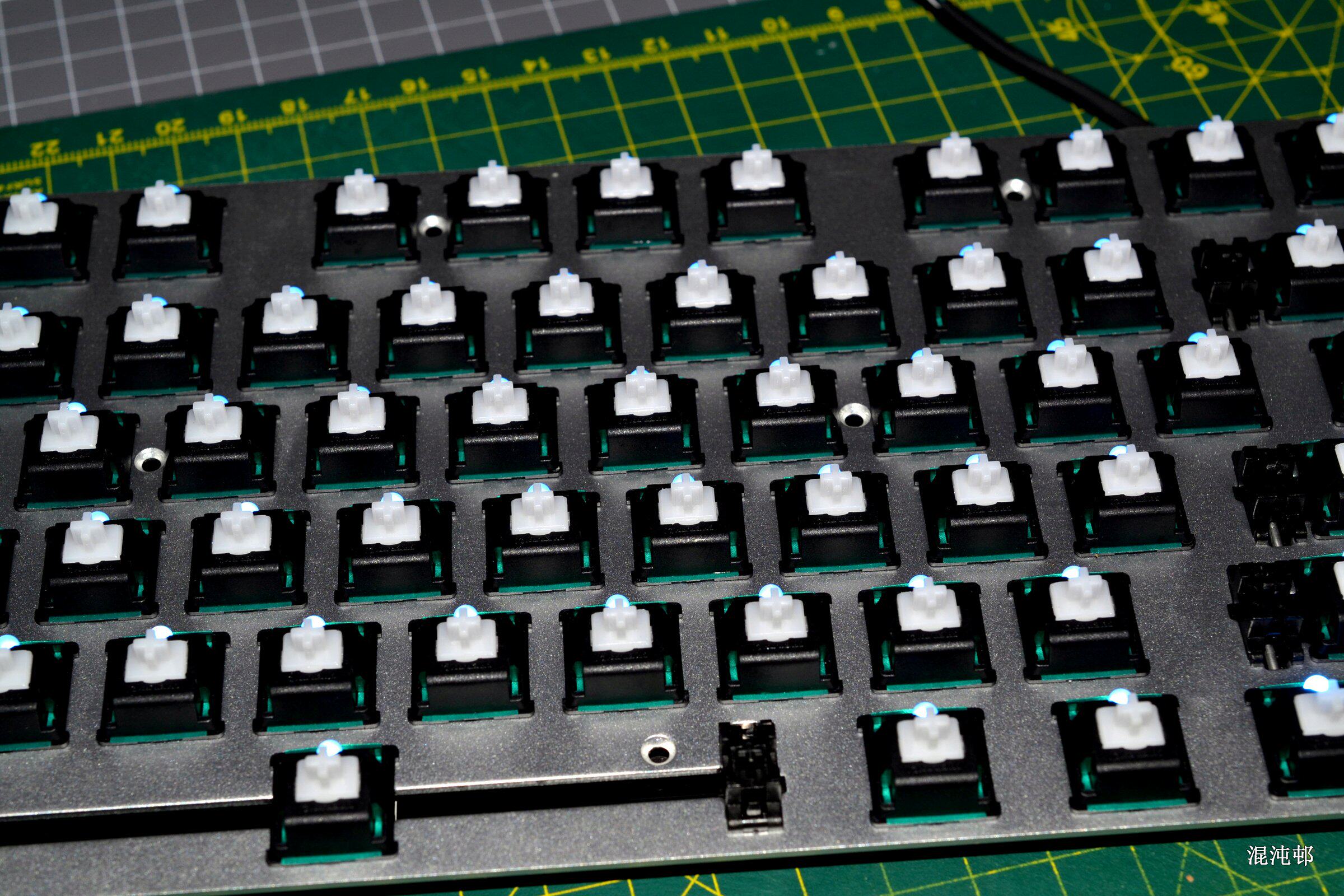

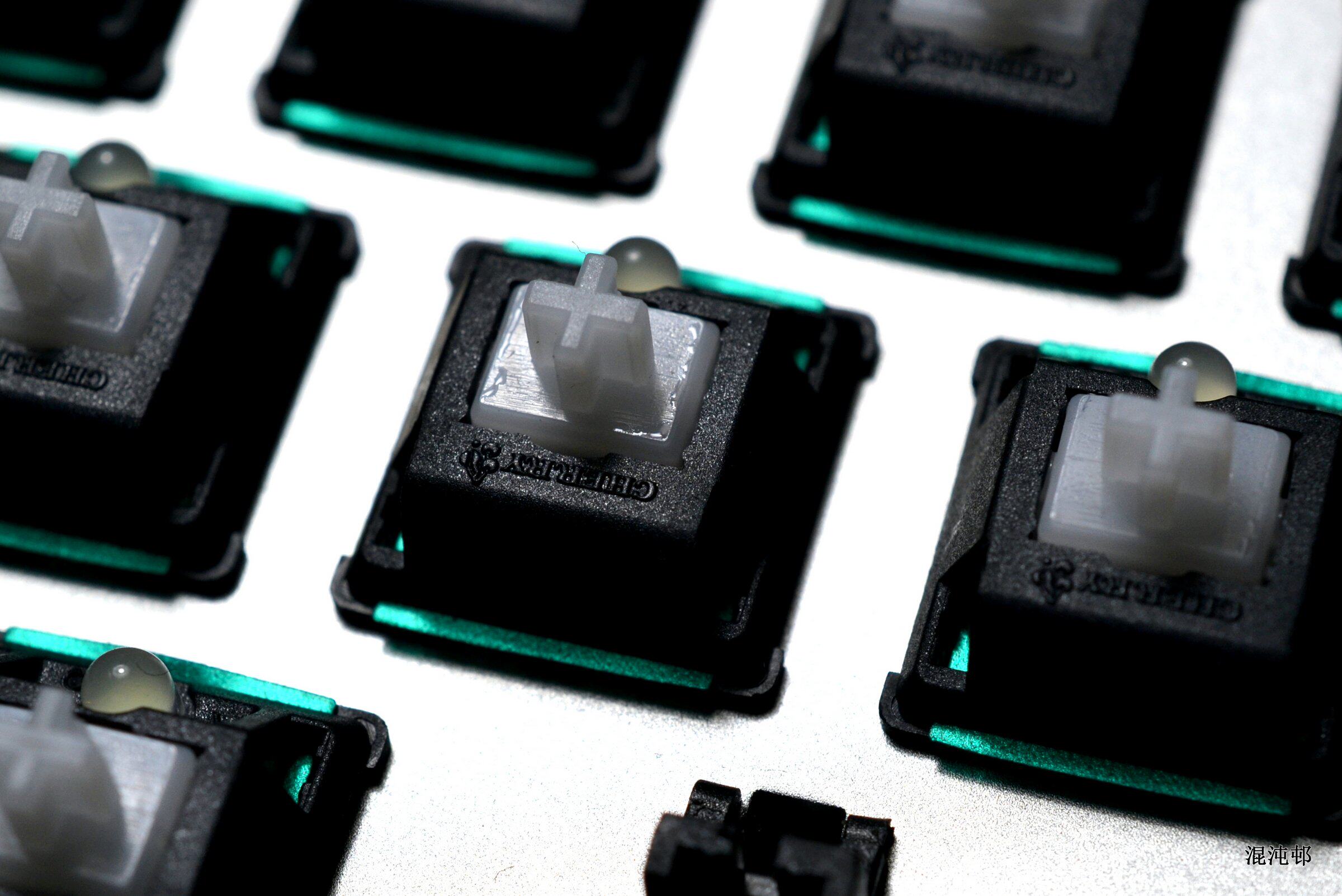

自然白轴，冰蓝色LED，湖绿色轴间纸。也不知道是因为展示还是什么原因，螺丝少了五颗……电总坑我~

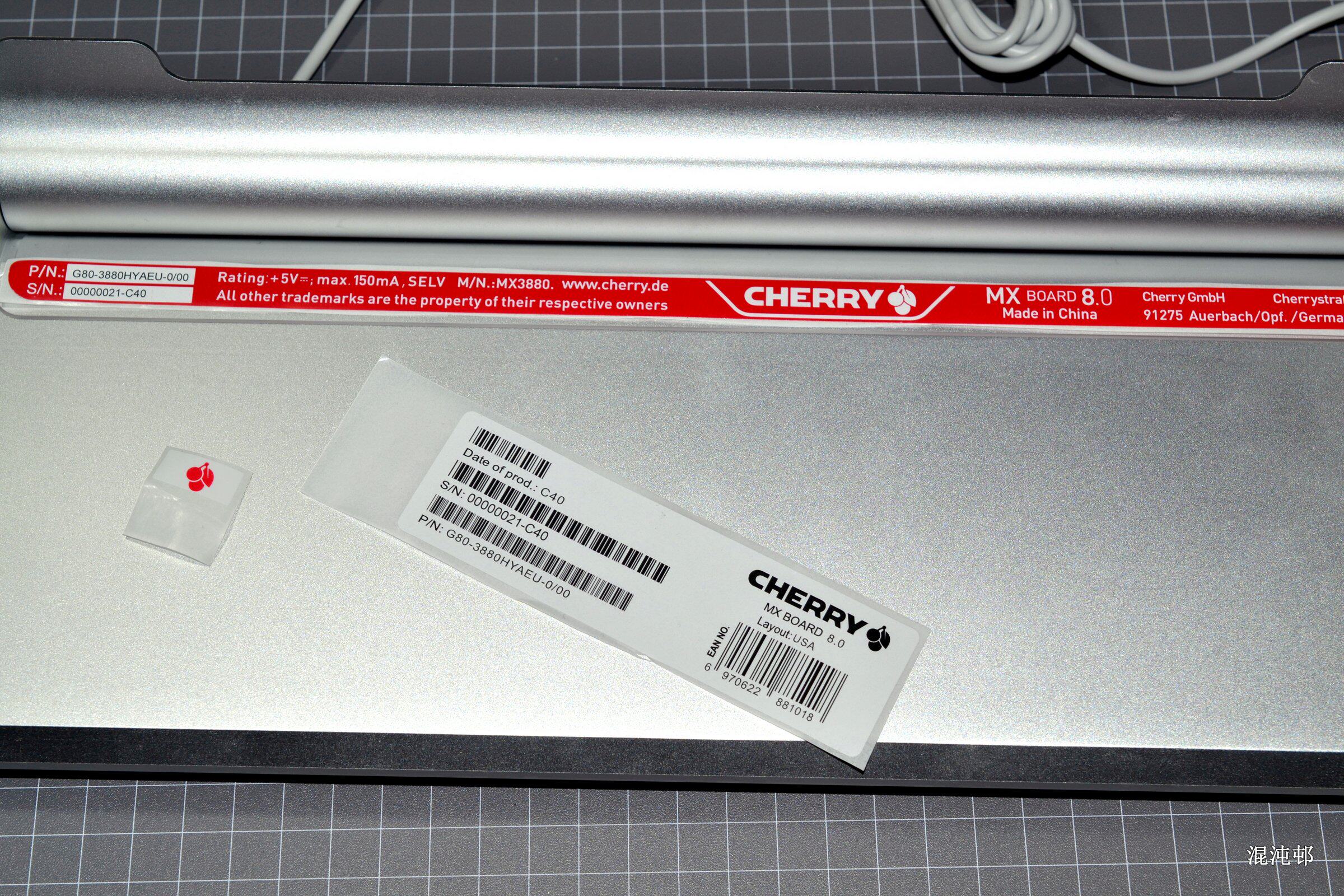

看了看网上8.0的照片，还有回忆了一下看到实物的细节，怎么都想不起来这玩意是贴哪儿的？？？？按照惯例来说这个应该是包装盒上的才对，难道Cherry的工厂这么严谨这玩意都一起发来了？？那可真要点一万个赞了！

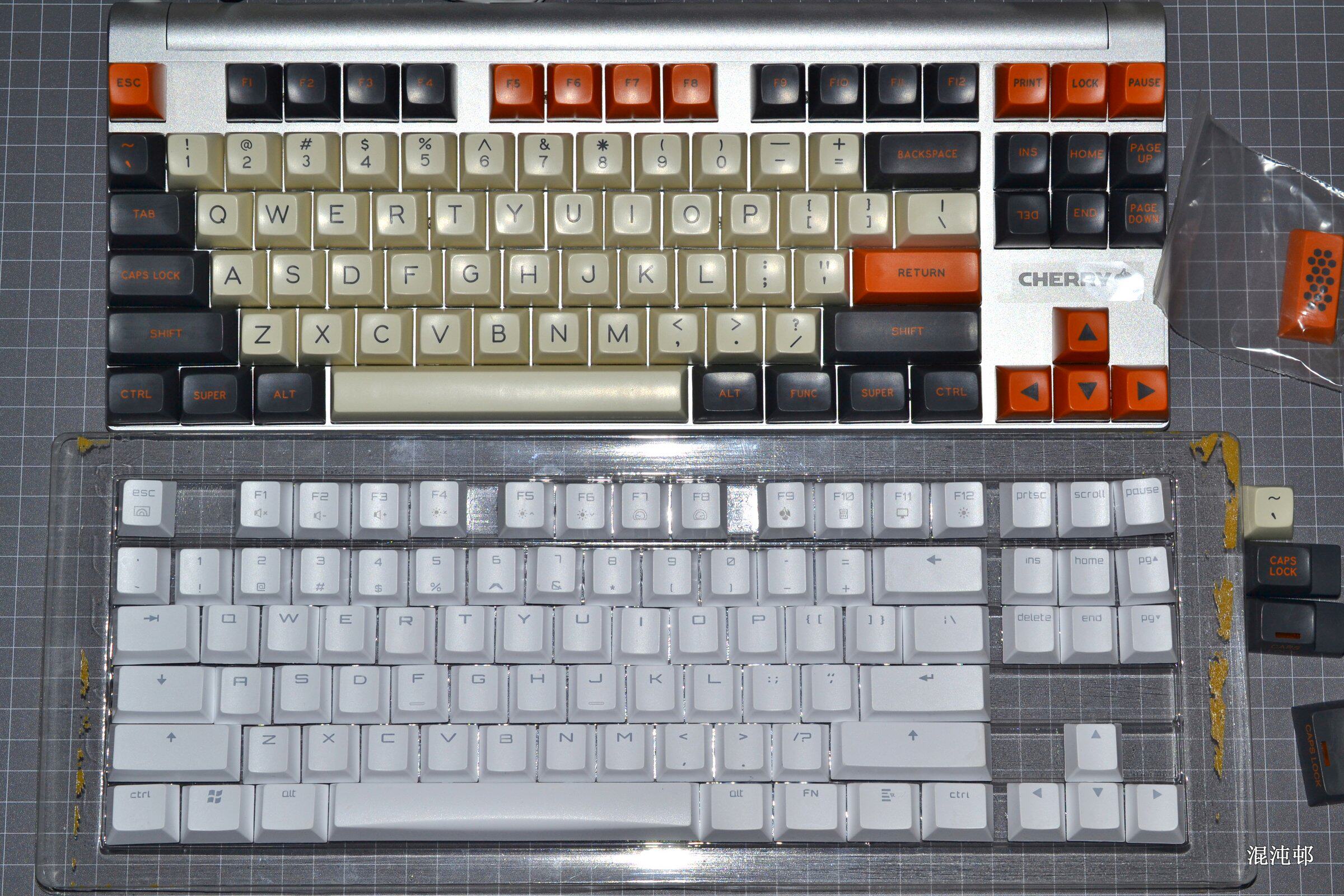

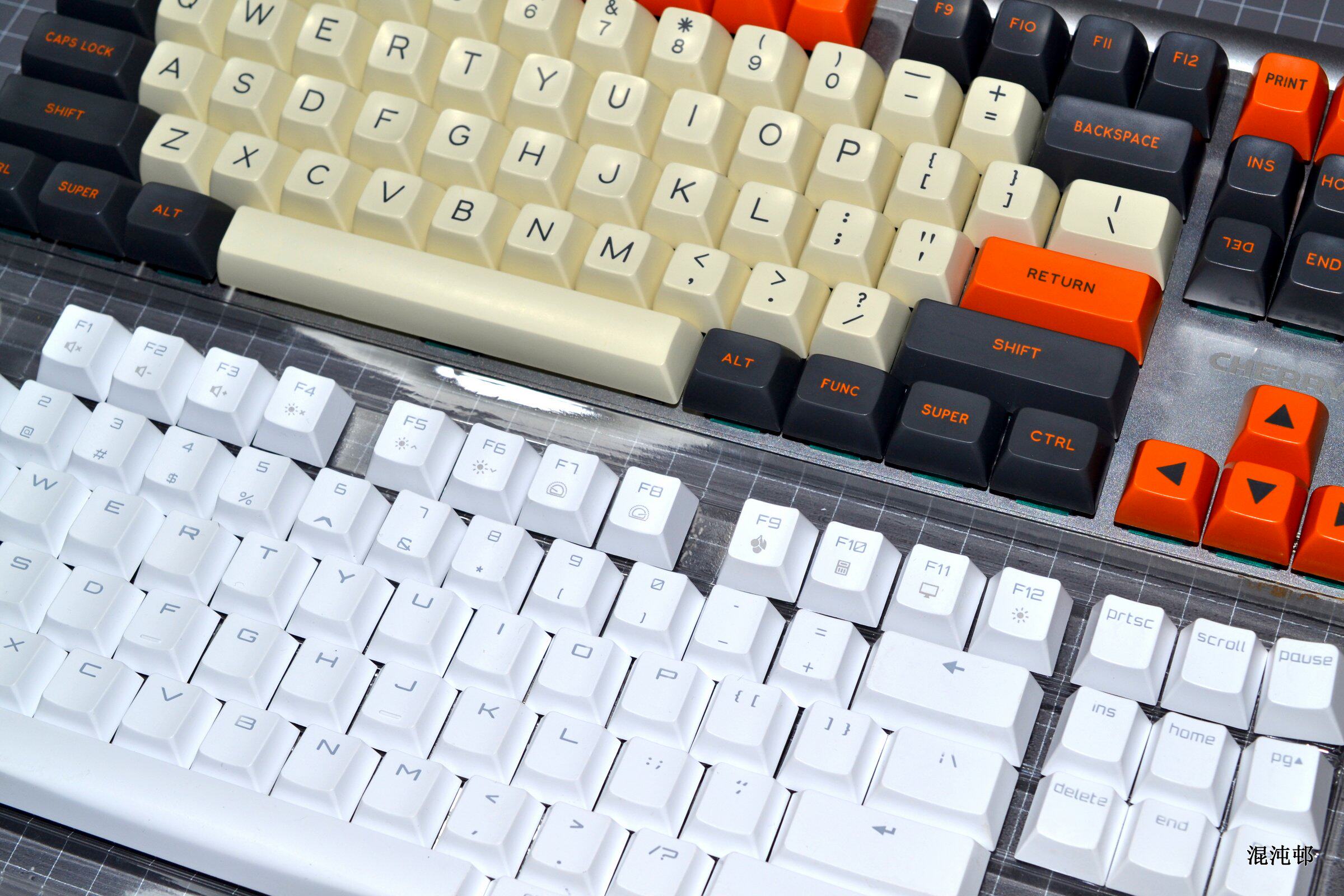

忽然想起来大碳还没拆，装上键盘新鲜下，貌似银色键盘配SA大碳确实不搭……



由于还买了一些用来升级改造的东西没有到，还有买来替换的螺丝也没到，暂时就拍了这么多照片。
另外由于是边组装边拍照，组装的时候也有计划更换插拔的USB线 或者 更换一条自制的手工线，所以并没有对标配usb线叙述。USB线也很下工本，金属屏蔽铝塑一体成型的插头，目前只在一些相对价格比较高的手机线上见过类似的规格。

包装和箱子方面应该其他大佬的帖子中有，我就没有重复的去拍浪费大家的流量，总得来说这把键盘的铝合金加工很精细，细节部分做的很完美，如果有其他颜色的选择可能会完美。功能上相比MX6.0增加了更多的背光模式，也增加了驱动软件提供更强大的功能，而且也是Cherry第一把87键产品，诚意十足。
不过这个外形结构和设计来看，应该原本就有很多扩展的设计，转轴内部的空间可以用来放置电池，转轴和外壳的连接部分也有预留的空间和结构用来支持我这个想法，相信如果8.0大卖的话，他的后续蓝牙版以及弥补87键没有数字区的补充的数字键盘也会陆续发布，还有手托等附件。


售价方面，讲个道理，一个客制化的金属外壳60%大小的大约是300多，80%大小的最低也要600多，而像8.0结构这么复杂，细节做工这么好的外壳绝不可能以这个价格买到。Cherry MX的轴体，二色的透光键帽等等这些因素加起来，这个价格还是很超值的。虽然也有不少金属外壳的量产键盘，但是MX6.0，海盗船这类金属外壳的键盘大都是铸造、冲压等加工方式，CNC加工一点一点抠出来的外壳也就只有在客制化领域有了。也会有很多玩家说，军火箱虽然有逼格，但是我不需要啊，好哒确实很有道理。不过你可以把箱子放上咸鱼，俺们客制化圈的很多人都口水这个箱子，会有很多人要的，哈哈。

如果真有类似套件的8.0卖的话也是蛮好的，由于工厂那边并没有给安装说明一类的，所以组装过程完全是凭借我的经验组的，有错误的地方请指正。多了不说，要看做工、细节的请点开大图看。
