我的mac-77

bromfield

                                                                                                    mac-77


写在前面：
      好久没来外设发帖了，突然发现我这一个帖子竟然半年了没在这里发一遍，首先来个序。 为什么要写个序？就是因为浮躁，最近的一年进入圈子的人膨胀的真的好快，所以在玩键盘的这个圈子里，浮躁的人越来越多，包括我自己。为了让自己安静下来，把搁置了快一年的苹果壳来完成他，这样的玩法，花费的是时间，集中的是注意力，对于资金花费并不多。结果很显著，在不算长的一周里，每天安静下来后，坐在工作台前，沉思后稳重着手，一把我也算一直想要的东西完成了，看着完成的作品，喝口咖啡，心里感觉就是，我更爱机械键盘了。
第一次有这个想法，并不是第一次见到这把键盘。这是老家伙了，就是大家俗称的ylj，虽然我年轻时也许曾经在哪里摸过，可是再一次遇见时还是再次折服在苹果的工业设计中，乔布斯你好。当然老家伙不是MX轴，jobs就那点臭脾气，自己搞自己的，而且是mac专用，如果要接pc需要转换器。在去年的某一天，国内键盘出现了rs系列键盘，77这个长度，就像命运安排一样出现在这个壳子面前，go！！搞起，结果搞了壳子，七七八八搞定材料，已经过去了好几个月。接下来懒癌发作，一病不起，直到一周前，治疗懒癌，浮躁，开工！！

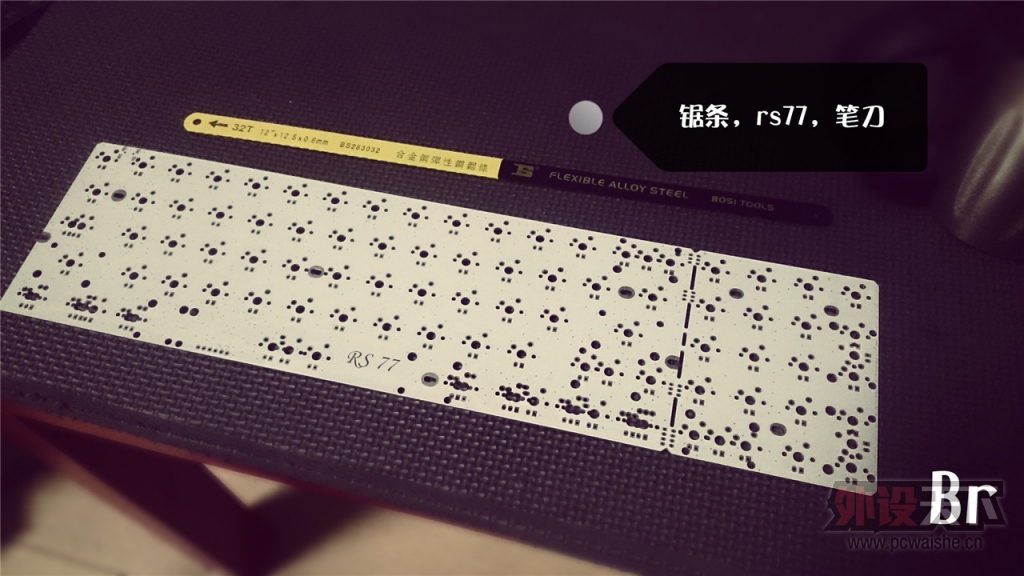

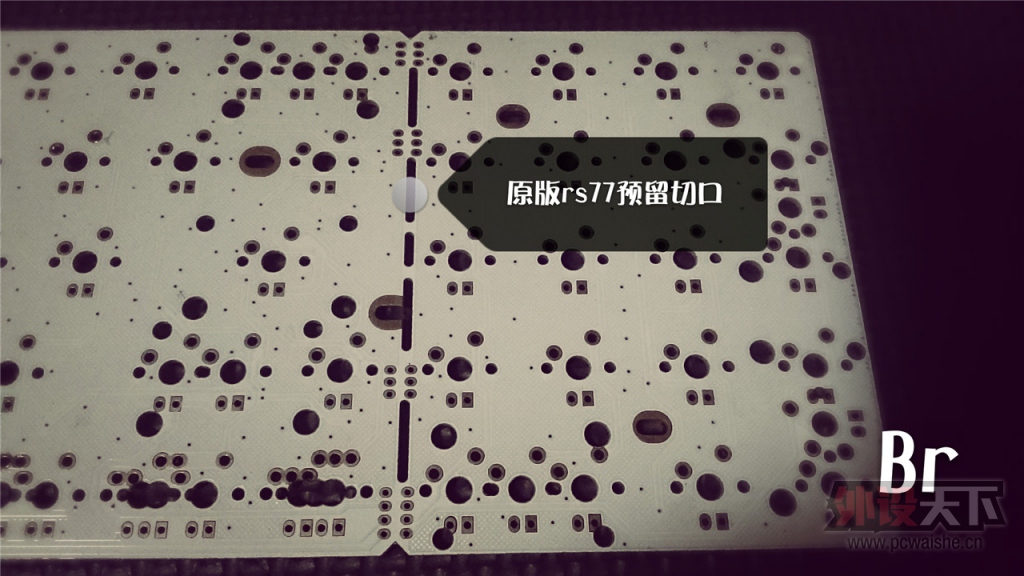

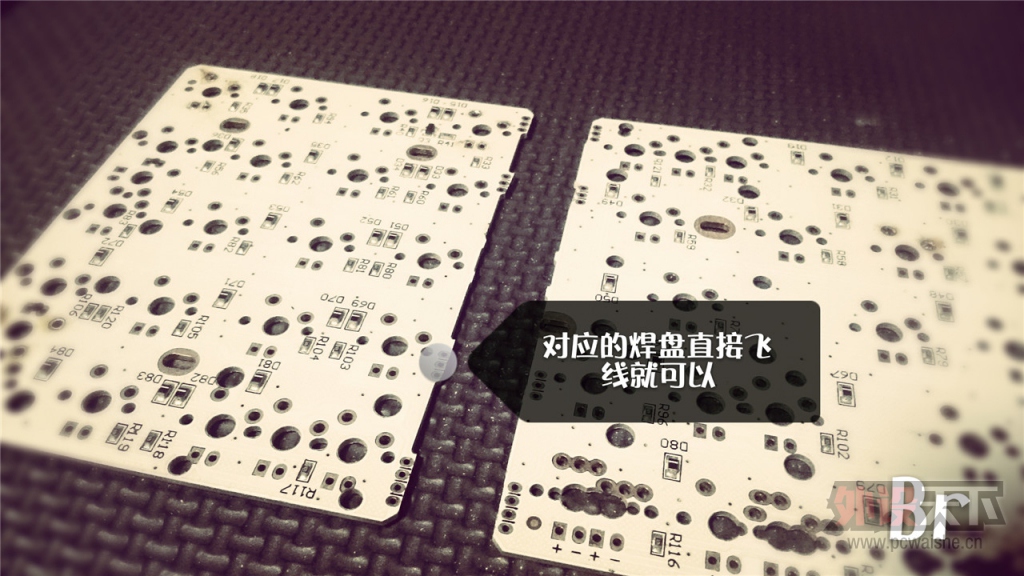

一把锯条，一把笔刀，一块pcb，开工，切开，注意事项关注图上注解了。

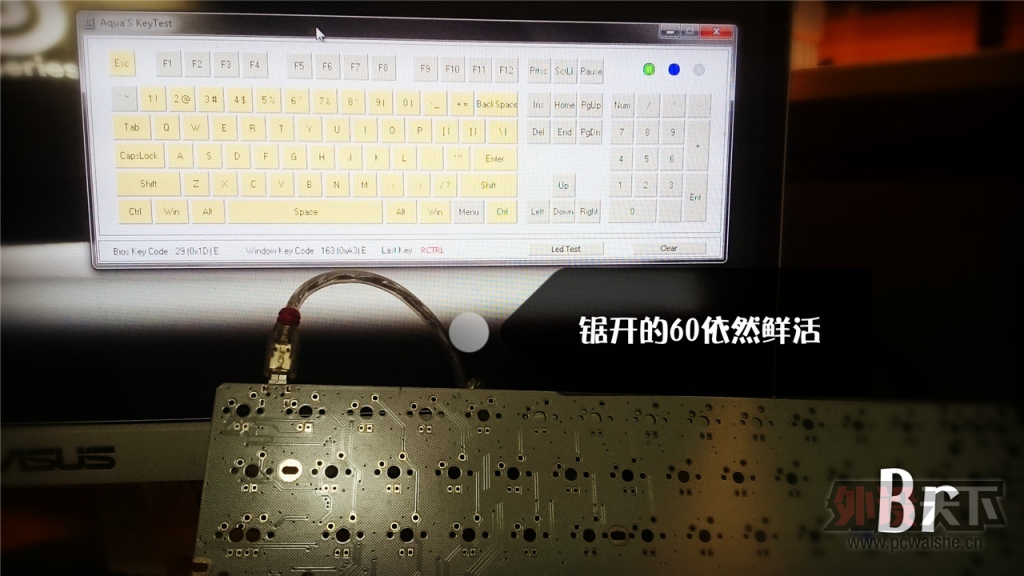

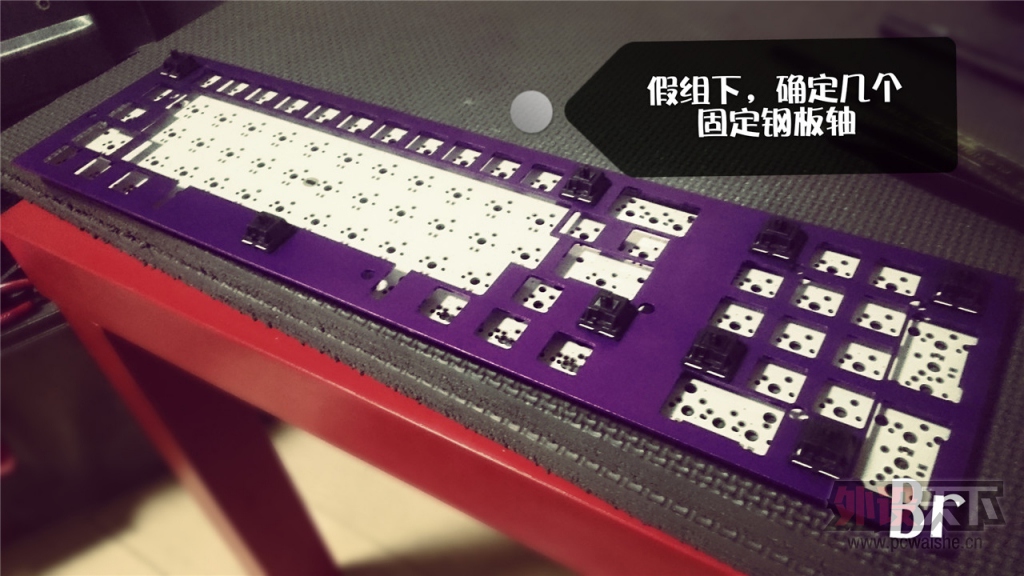

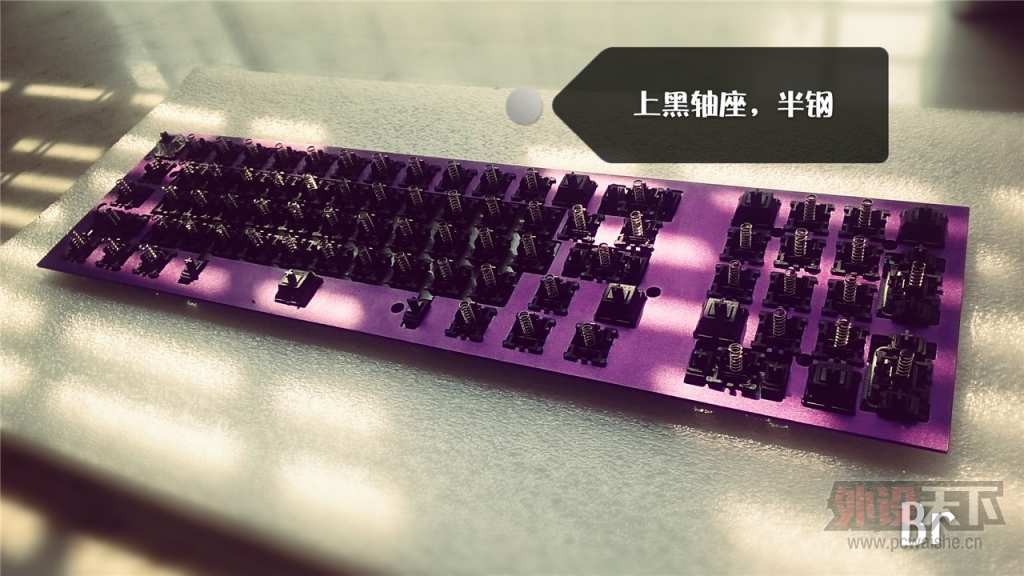

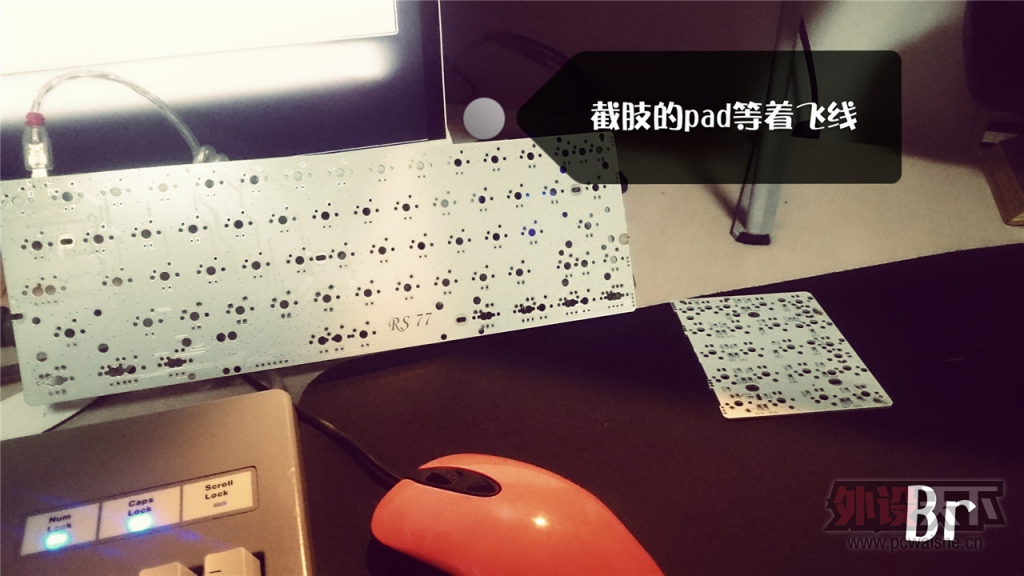

成功切开后，经过测试，60部分完好如初，pad首身分离，等待抢救吧，为了保证最后的pcb平整度和刚度，我谢谢。“无所谓”给我定制的半钢钢板，基佬紫，尺寸ok，上钢板，等待飞线。固定几个角落的轴，是我一直以来的做法。

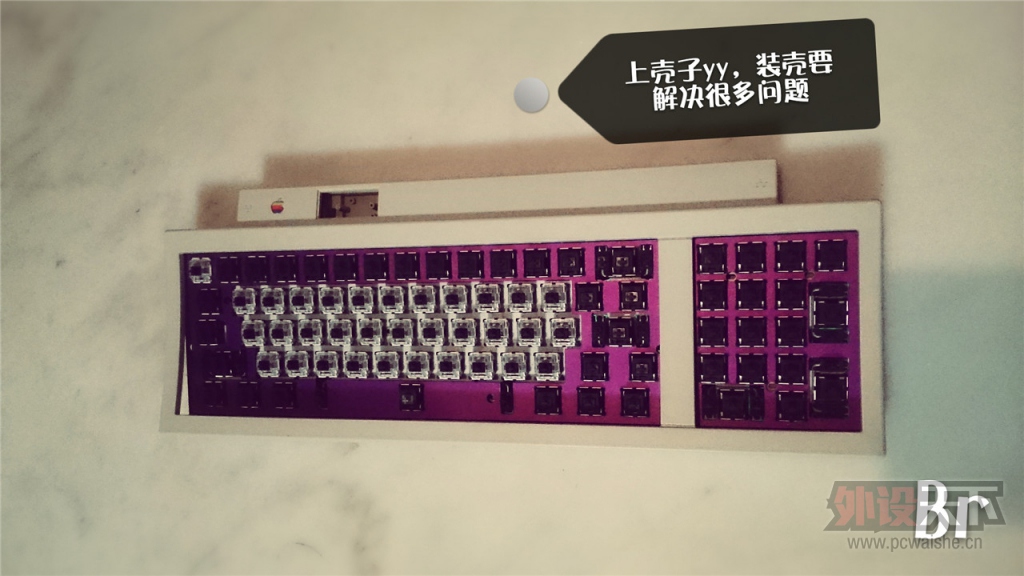

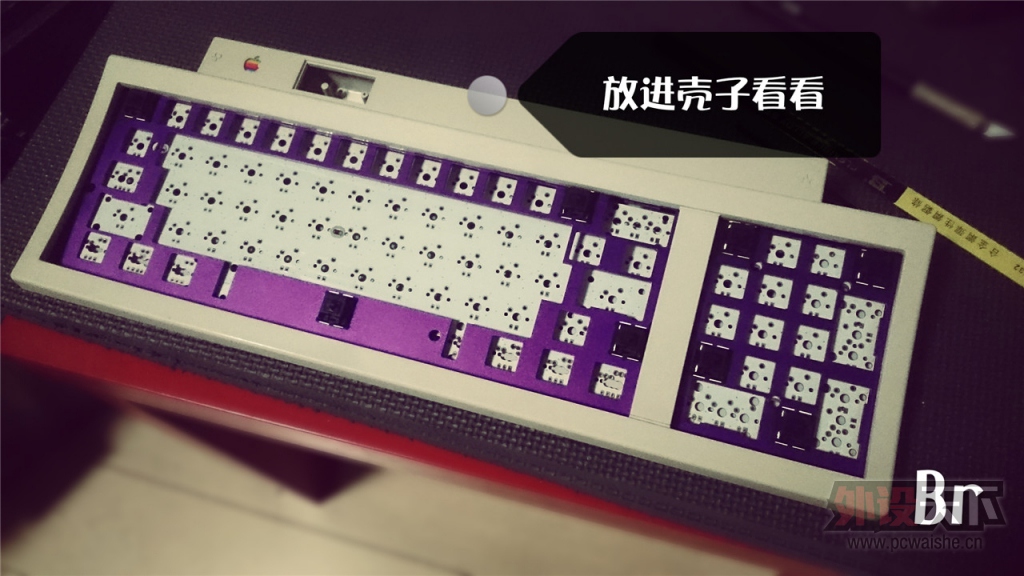

固定结束，放进壳子yy下，脑子里满是最终成品的幻想，毕竟这是另类的客制化，虽然有村长大人前瞻教科书版复杂的切板飞线装老壳，可是并不代表我一定能成功，在最后上键帽插pc的一刻前，我一直以为我成功率在70%，不可预知的困难不少，这似乎很和我的胃口，作模型的年代，为了一个模改，拿着模型想一个晚上，历历在目。人一旦静下心，万事不难，让浮躁见鬼去吧。

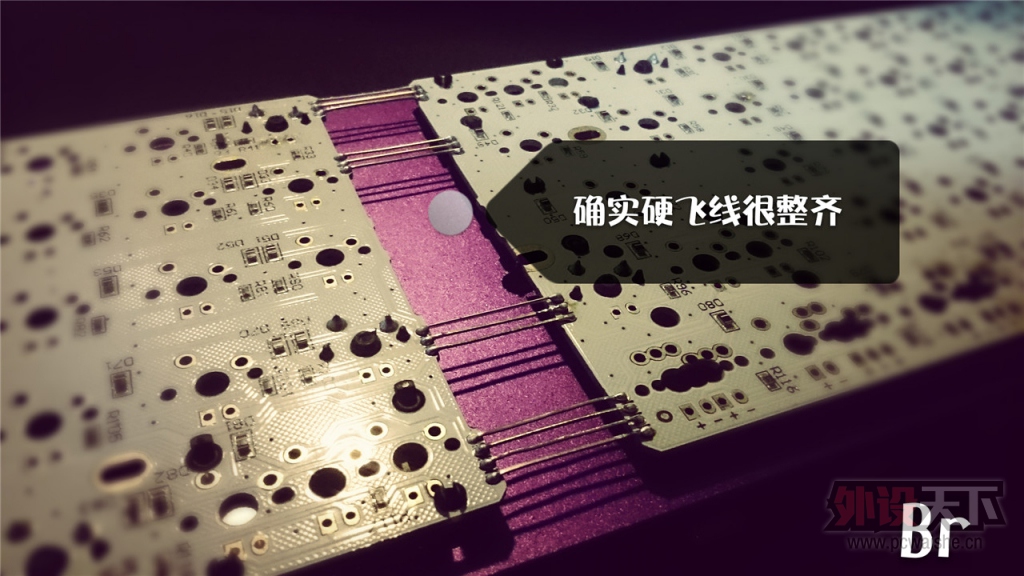

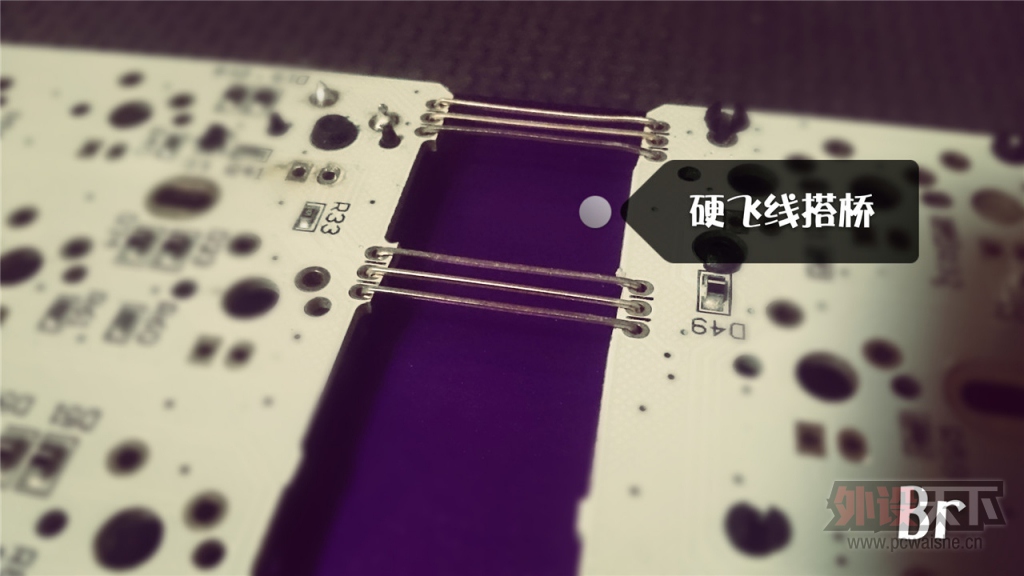

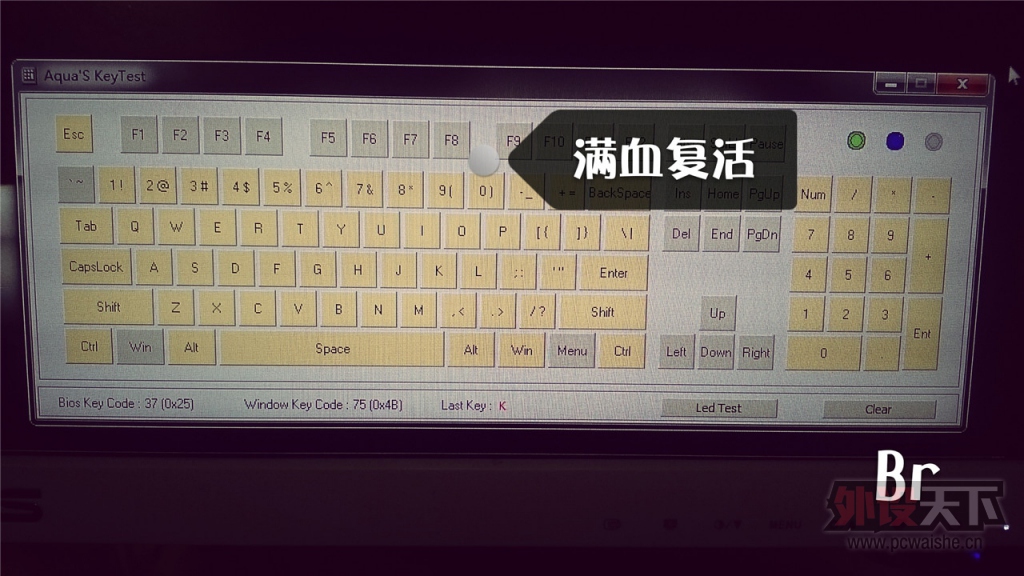

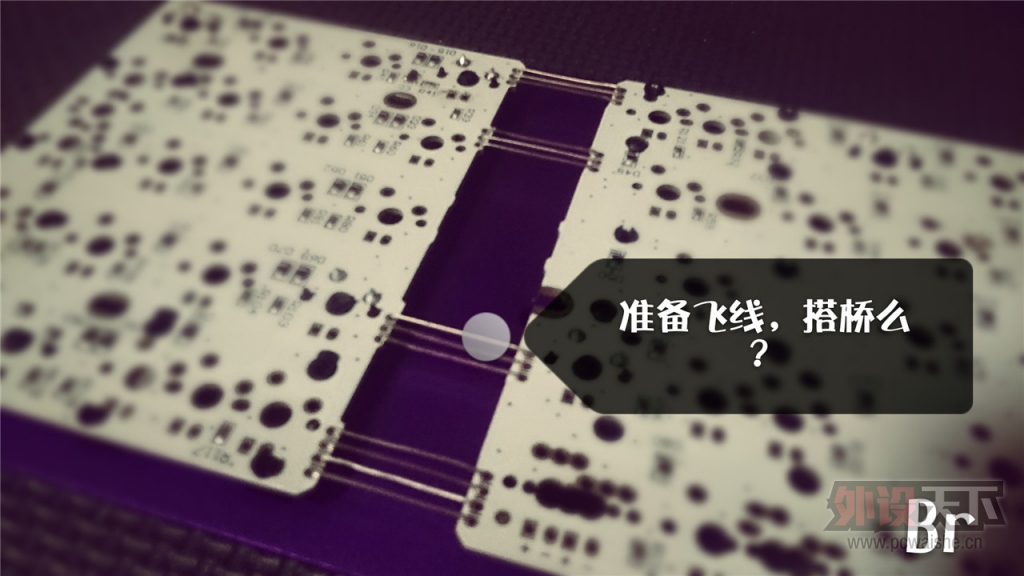

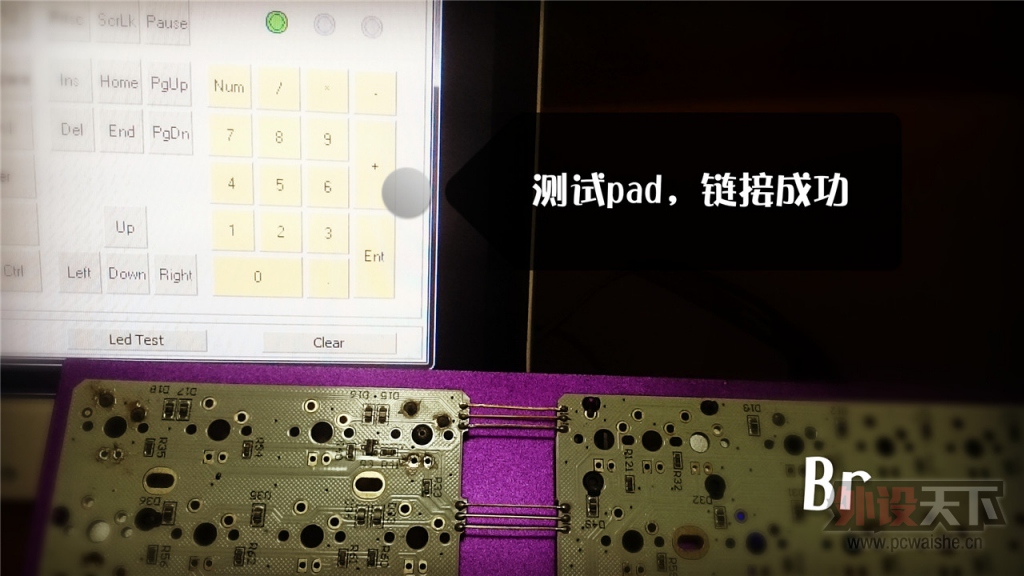

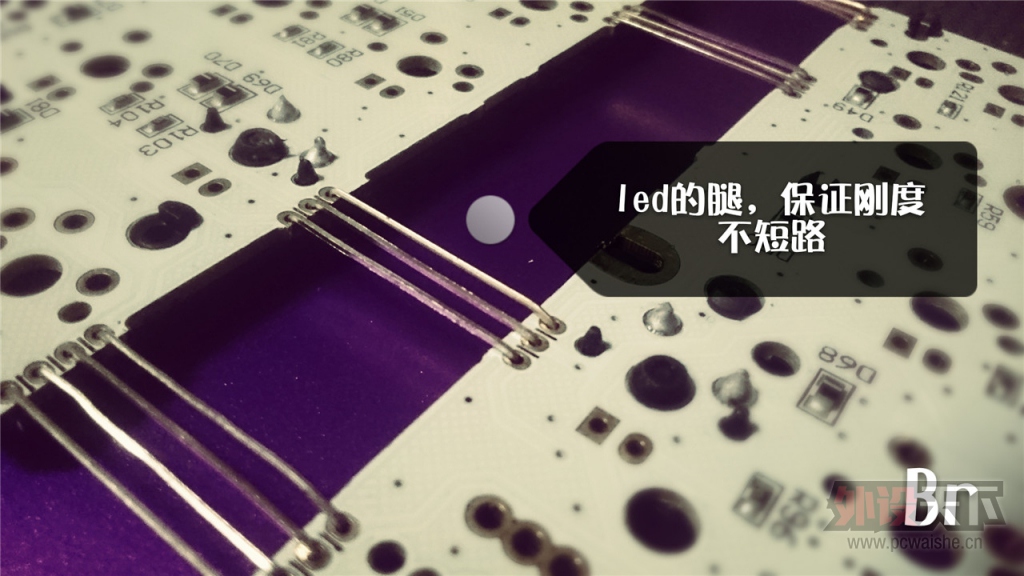

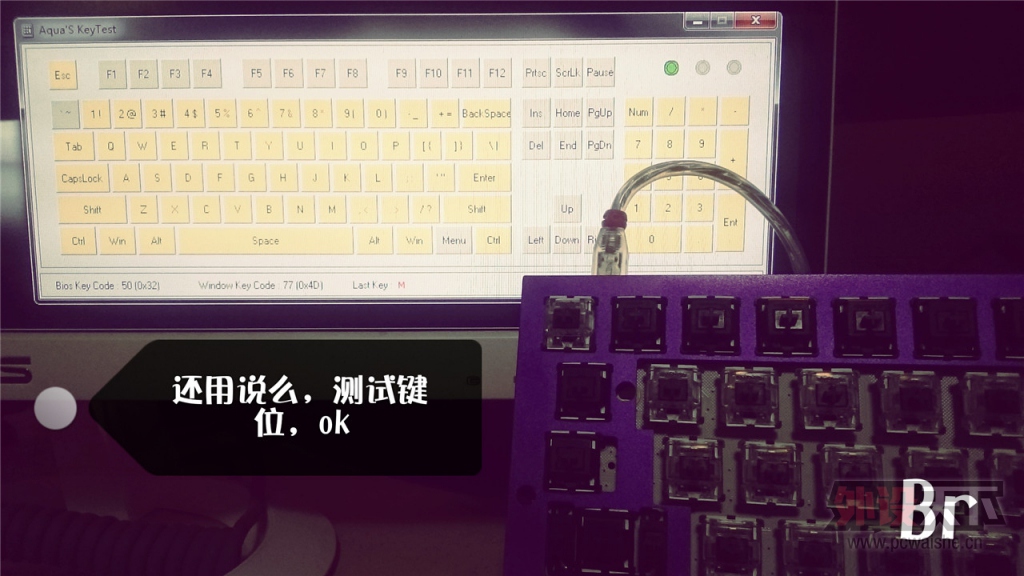

飞线我在动手前，考虑了很多。买了排线，各类漆包线，专用连接单芯导线，到了眼面前，最终我一个都没用。看图吧，我最后用的是led剪下来的灯脚，弯成C插入飞线孔，大小匹配，焊接方便，有刚度，使用中不会因为小小碰触而变形短接，而且最后的视觉效果也不错。飞线结束后自然是测试，pad你活了，激动不？其实我也蛮激动，虽然是应该的，可是还是激动的，毕竟有了成功的开始。

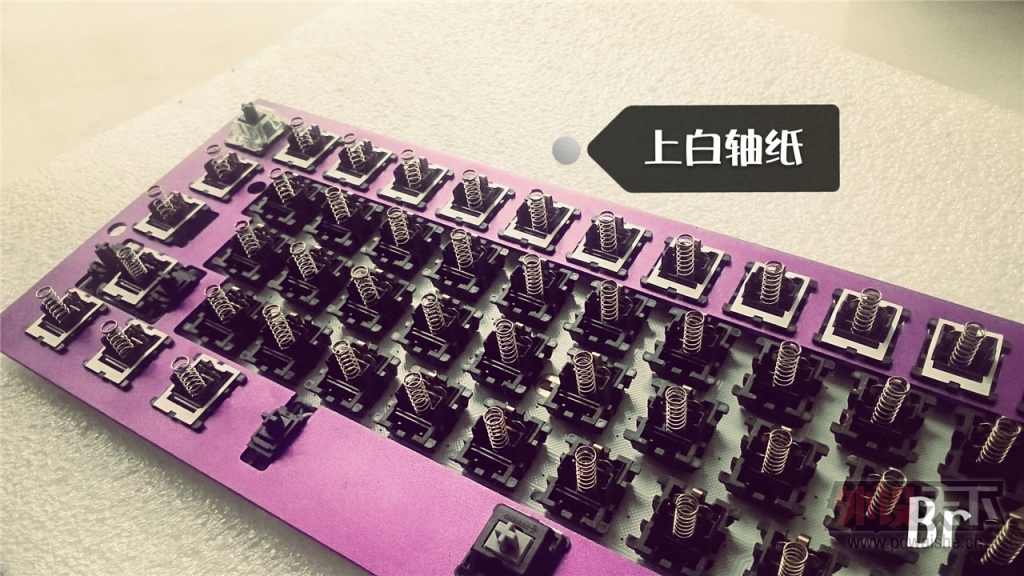

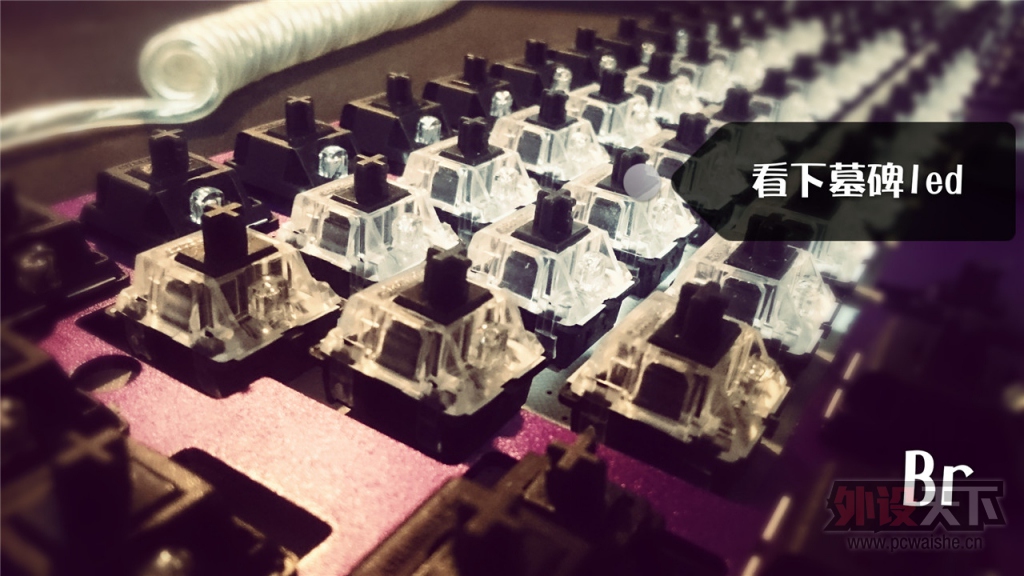

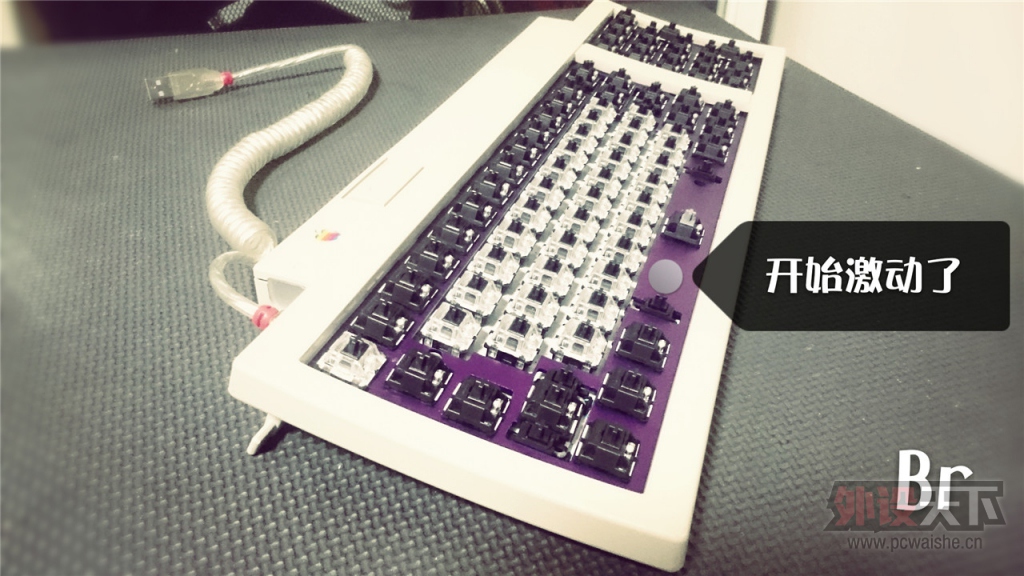

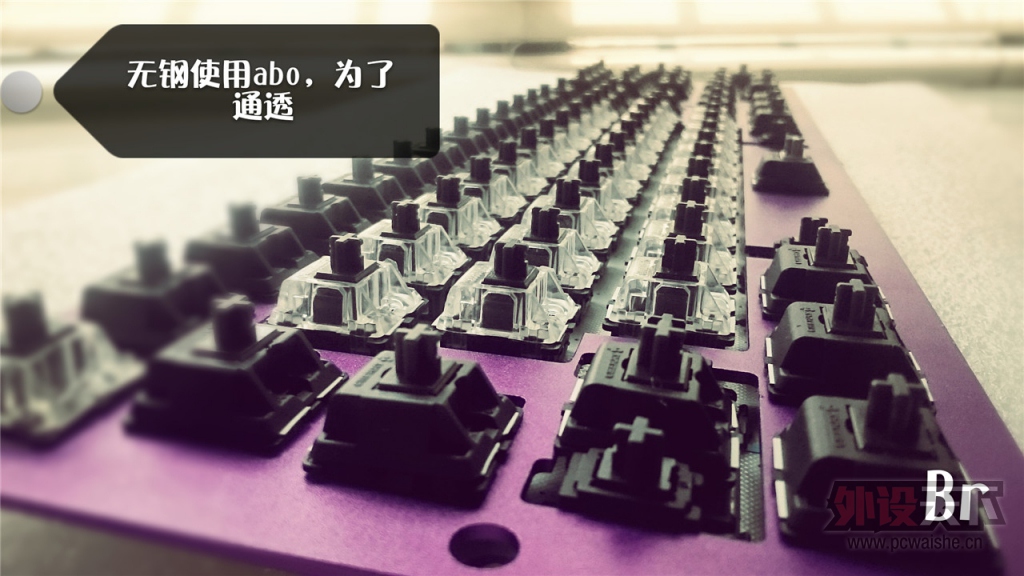

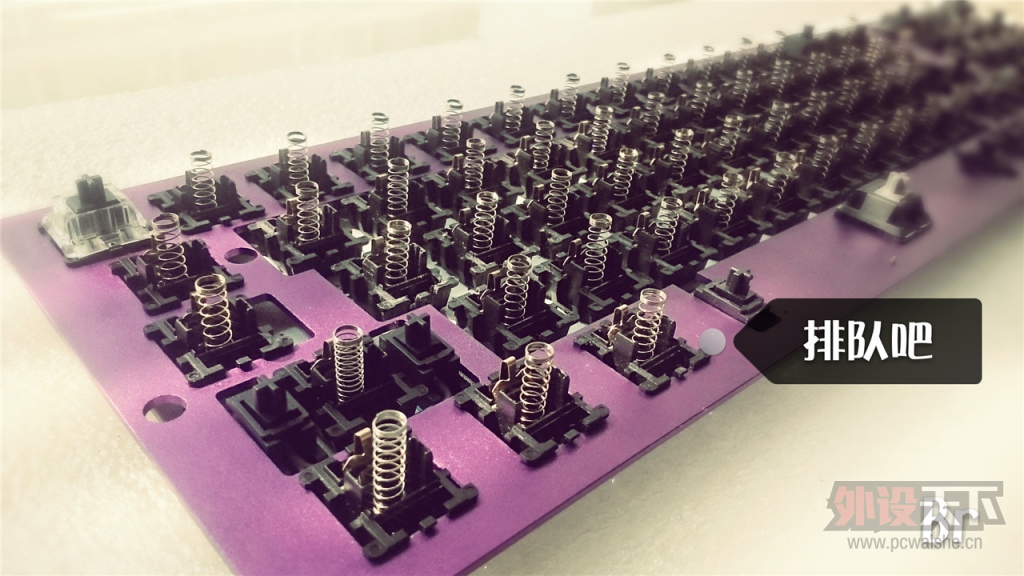

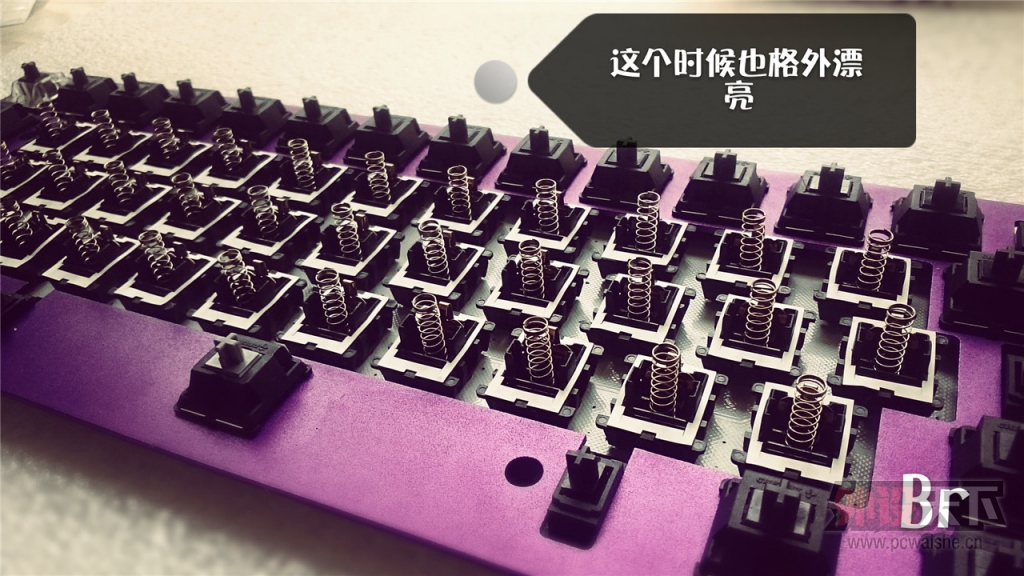

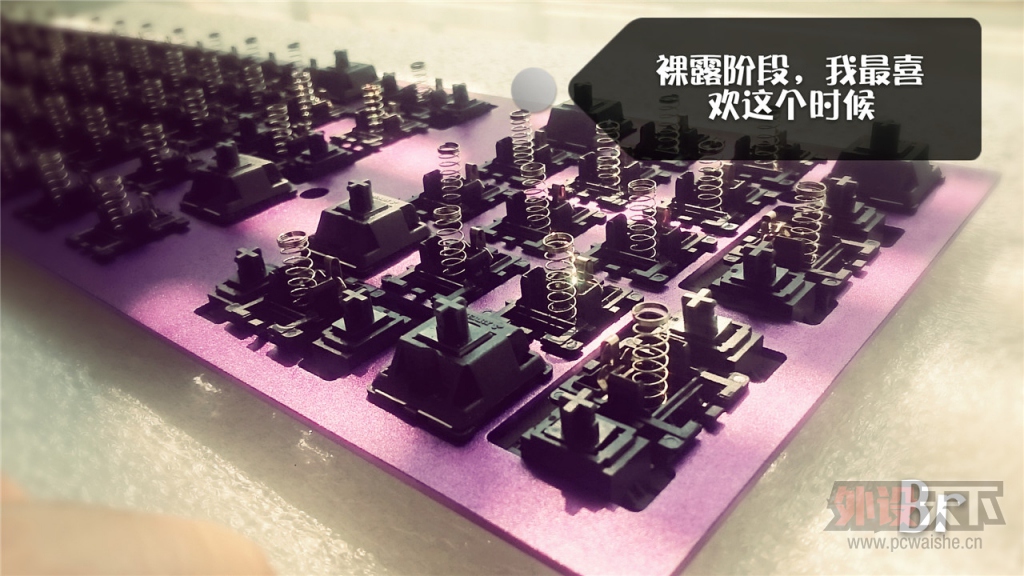

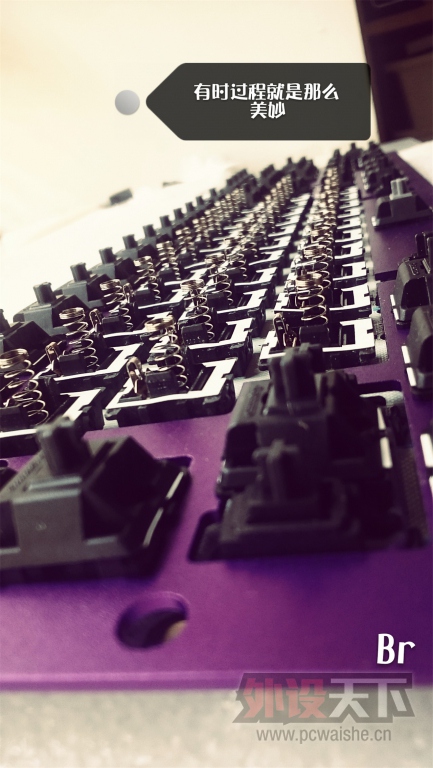

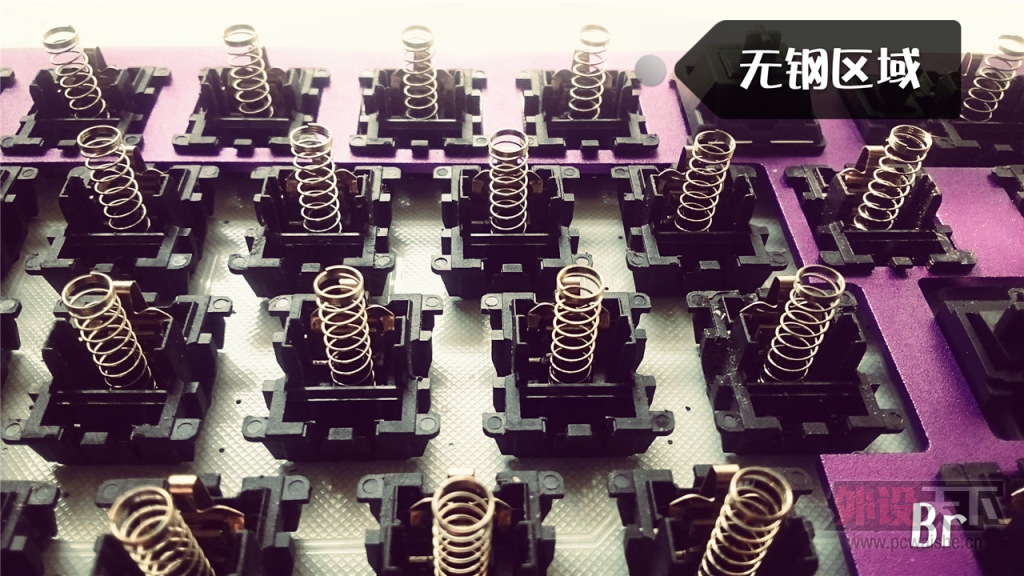

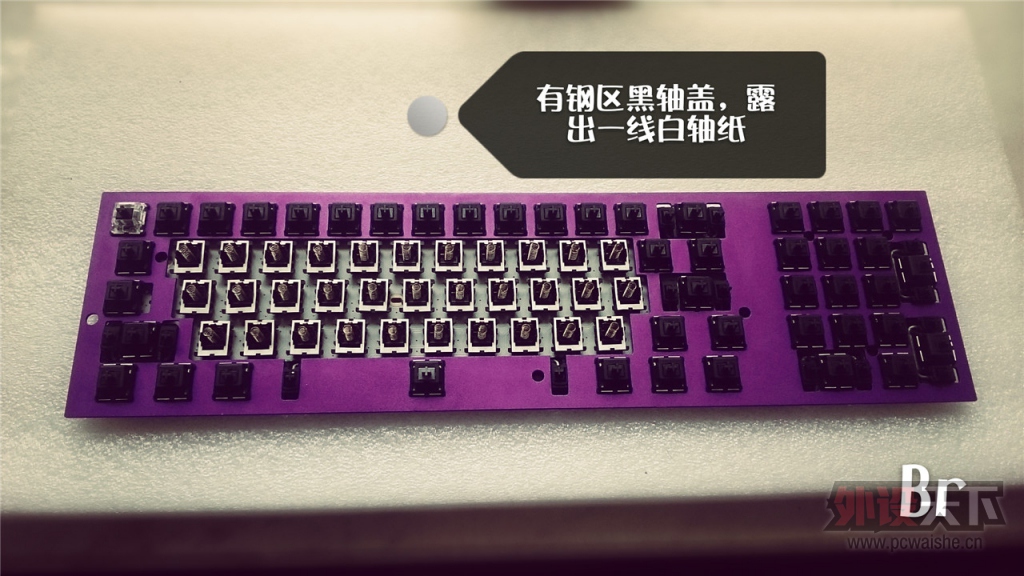

客制化的常规流程，上轴纸，黑轴有钢白轴纸，一线白色很漂亮，无钢部分，黑轴白轴纸透明轴盖，让无钢区域更透光，更亮。几个月的脑子里的想法一点点付诸实施并成功显现的时候，你内心抑制住开心，等待下一步的危机，这是浮躁能干的么？

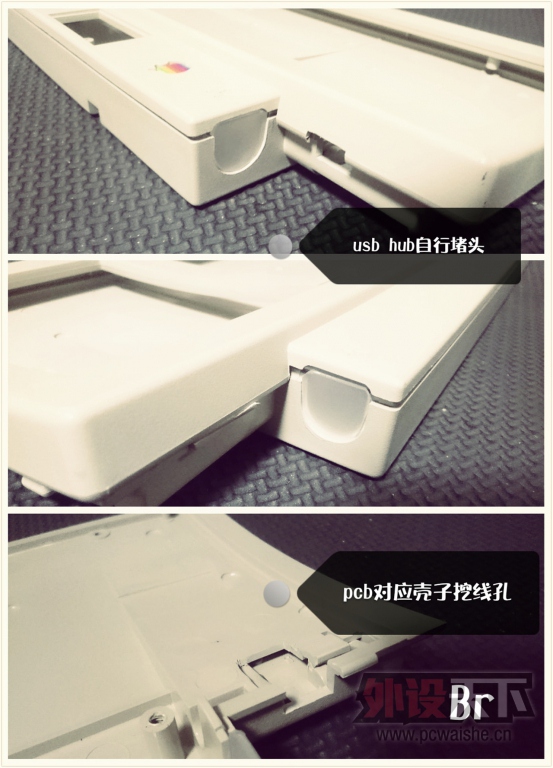

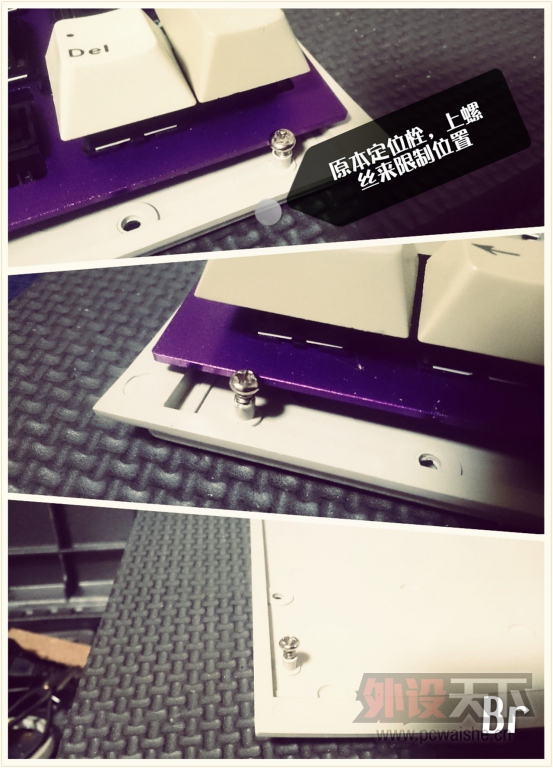

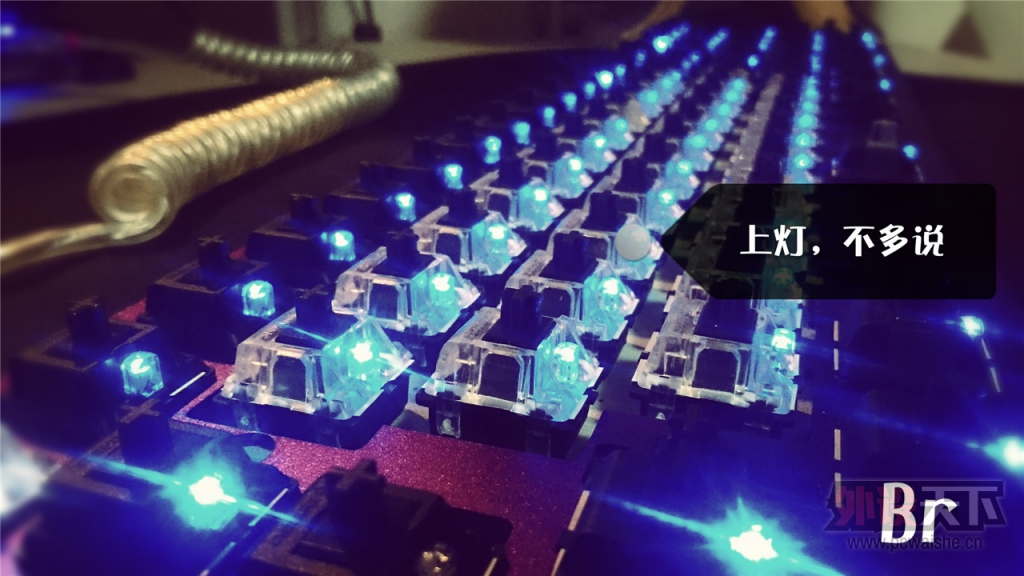

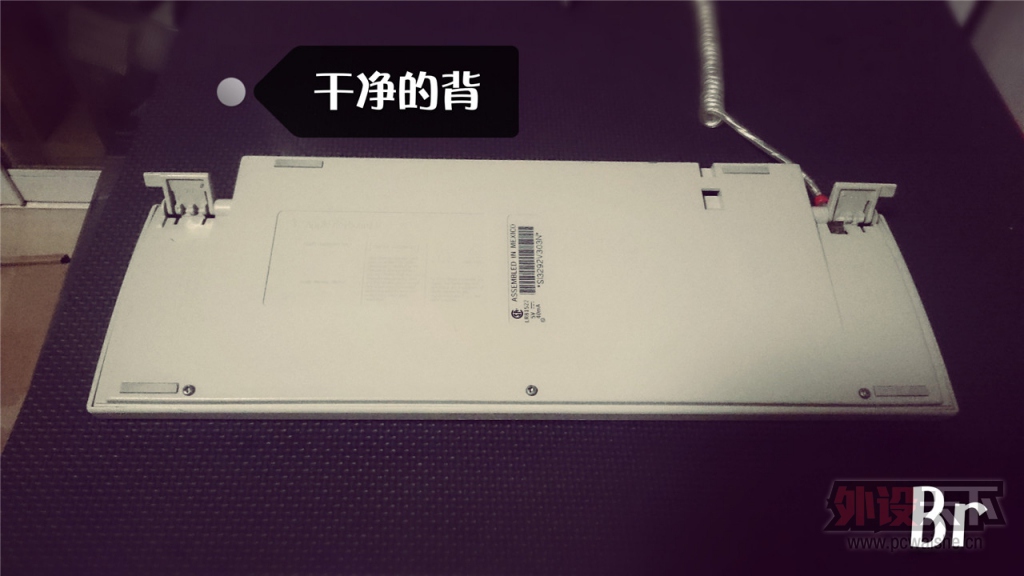

改造壳子，这个是这次客制化最大的难点，定位，出线，固定，第一原版苹果键盘惊人的人工体学，弧度很大，可以看以后的成品图，好在我用了钢板可以适合的弯曲一点点来适合壳子，固定，其实我在设计钢板时候已经打算，靠自制定位栓很难保证壳子的完整性，所以加大了钢板的尺寸多出几mm来靠壳子本身的加强筋来固定足够，出线狗日的在支撑架那里，废了好大功夫（一天）考虑，切割，完成了出线口，附带给pcb定位。lindy线，编制线，普通转角usb线，原厂螺旋线，都试了一边，为了符合气质，最后还是上了银色lindy，最后解决原本壳子上的usb hub口，我也买了水冷磨砂堵头，硅胶堵头，都因为不好实施，最后切了磨砂亚克力，来无损封堵。其实我以后还要做一些灯光效果，暂时不在我的第一期工程里。

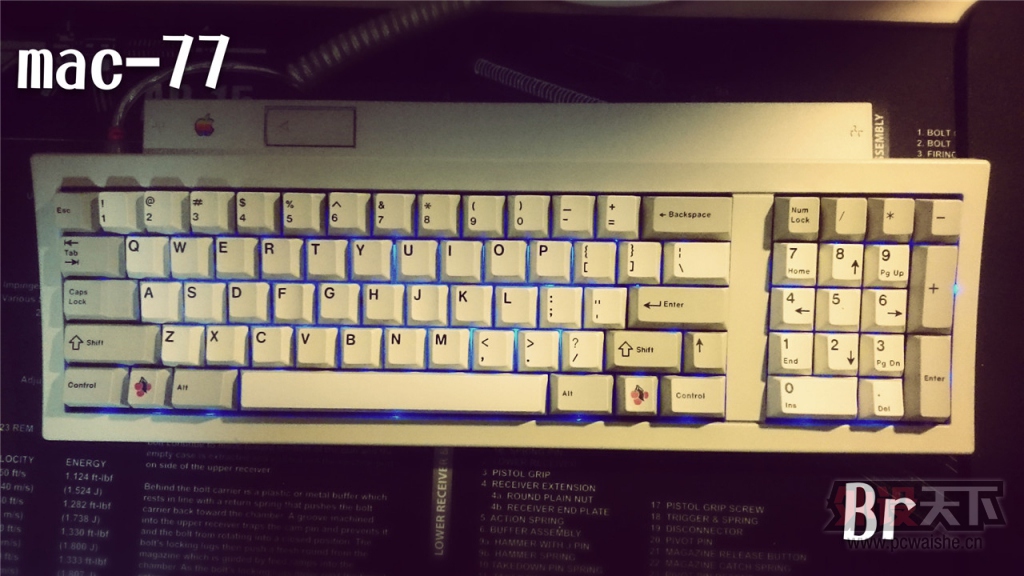

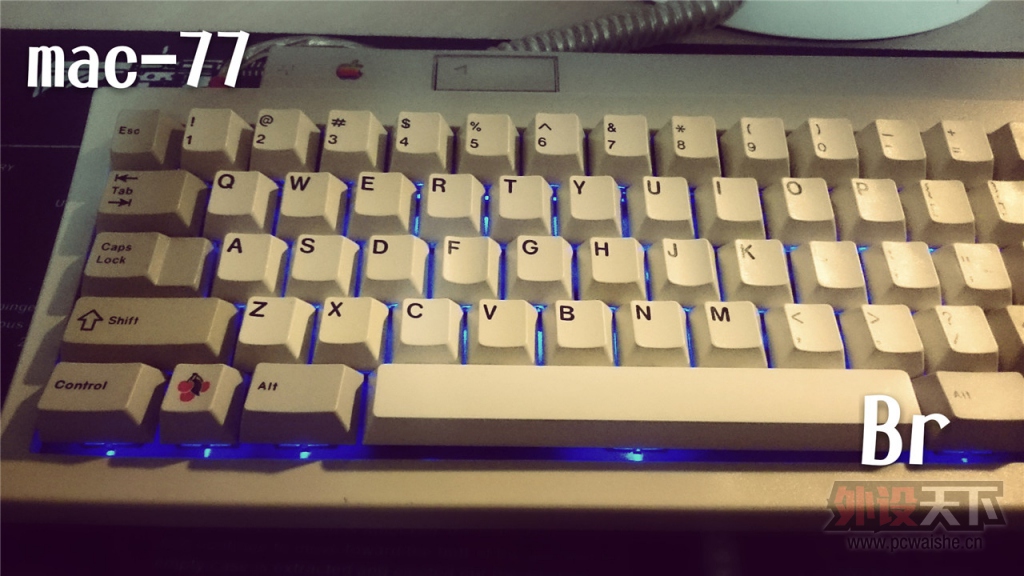

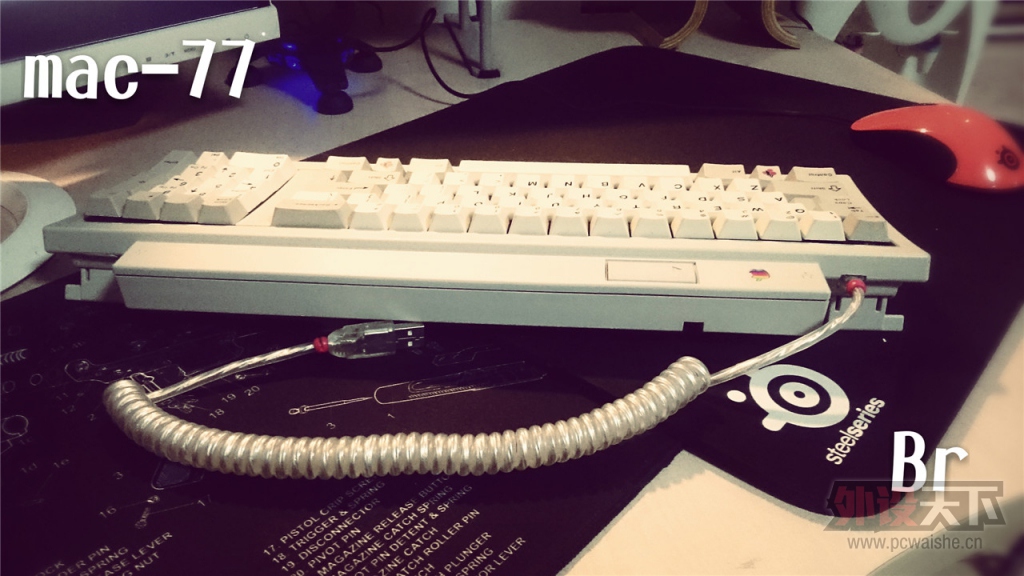

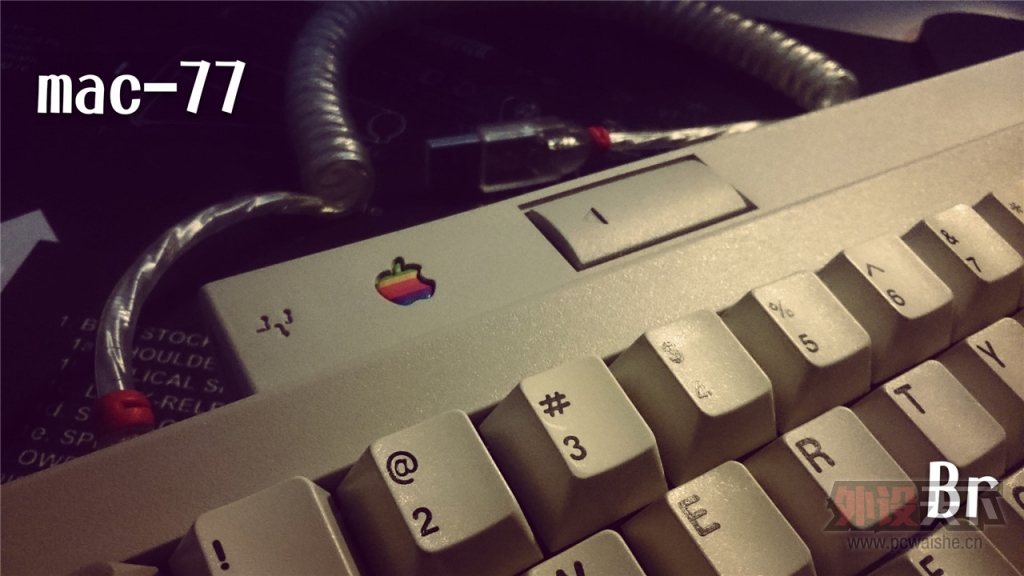

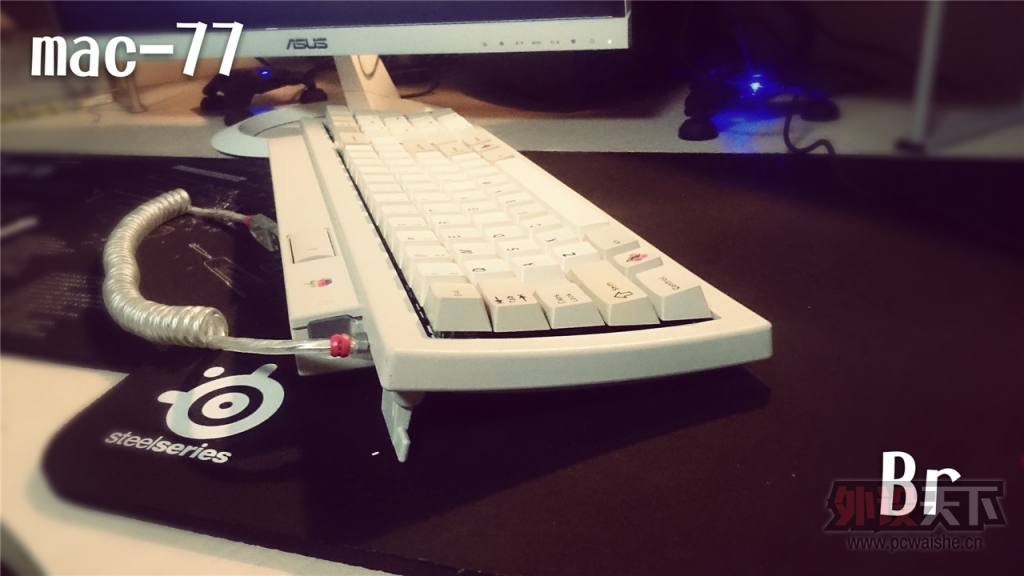

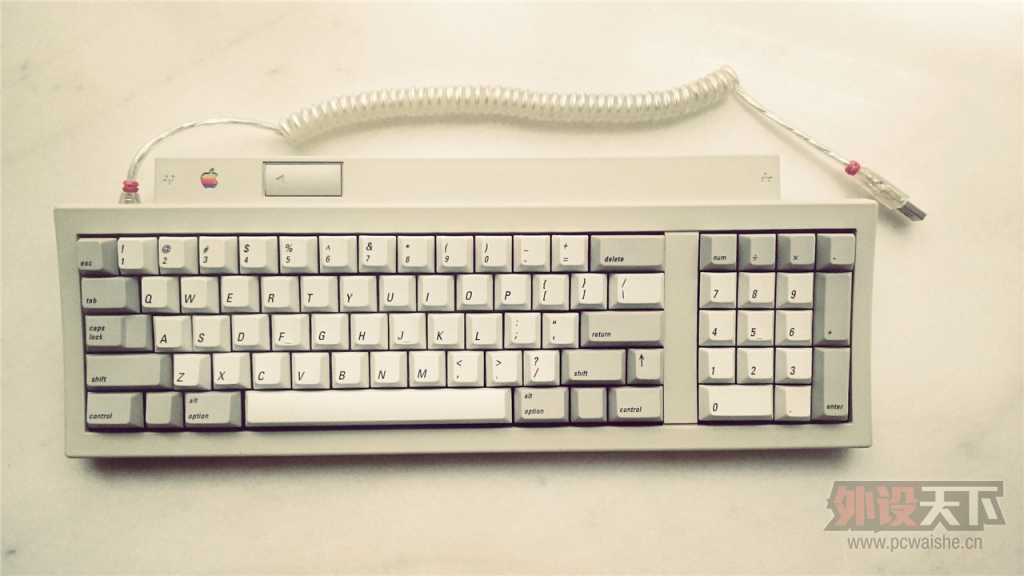

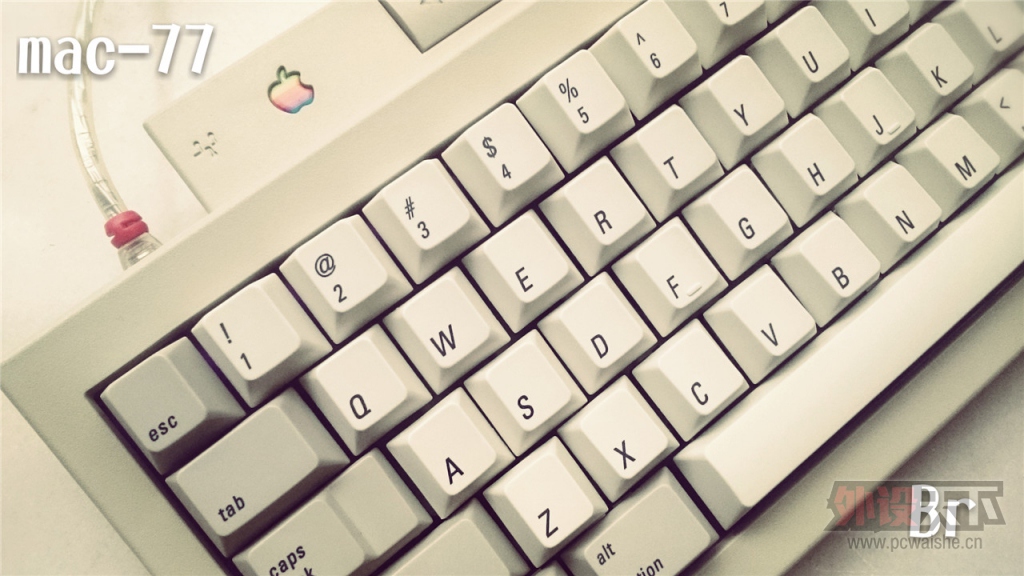

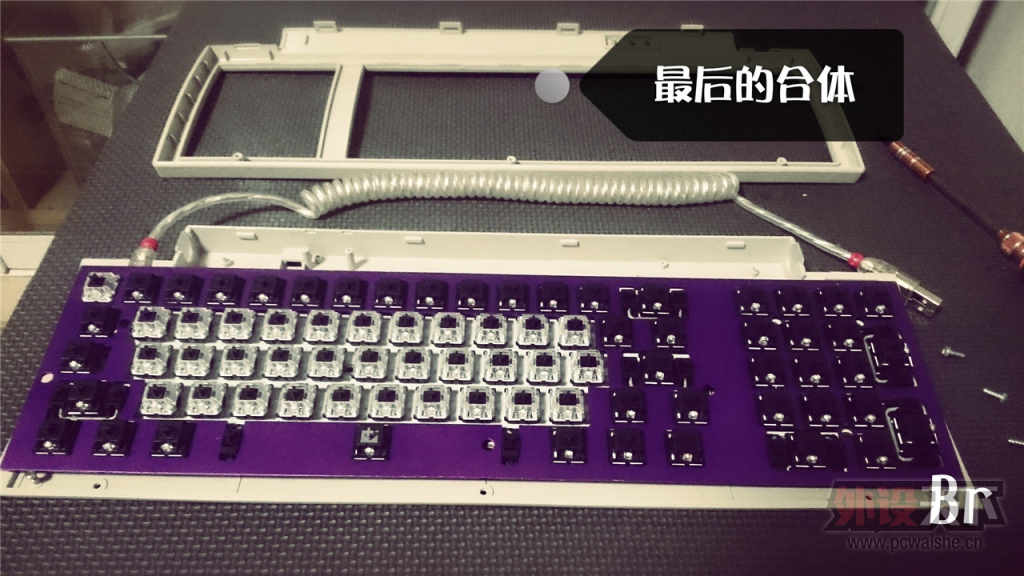

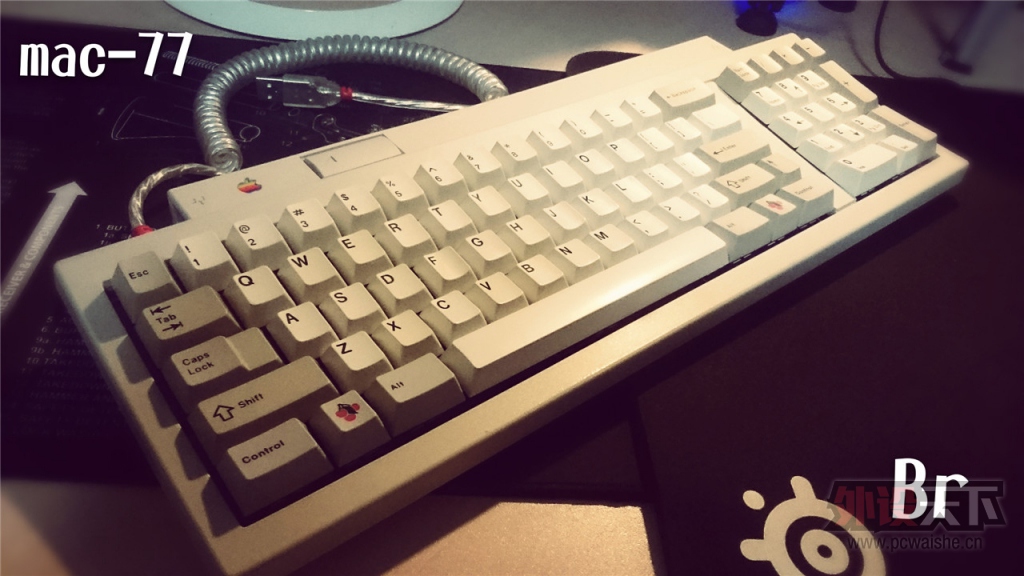

组合，放pcb限位很好，盖后盖很完美，上卡扣，上固紧螺丝都那么顺手，不是之前每步的认真考虑，等最后问题出现，也许就会是灾难，这是我的经验，提前洗过的ylj键帽点缀两颗大哥热升华樱桃，苹果哭了，乔布斯不哭！！哈哈哈哈哈，这是我的mac-77。

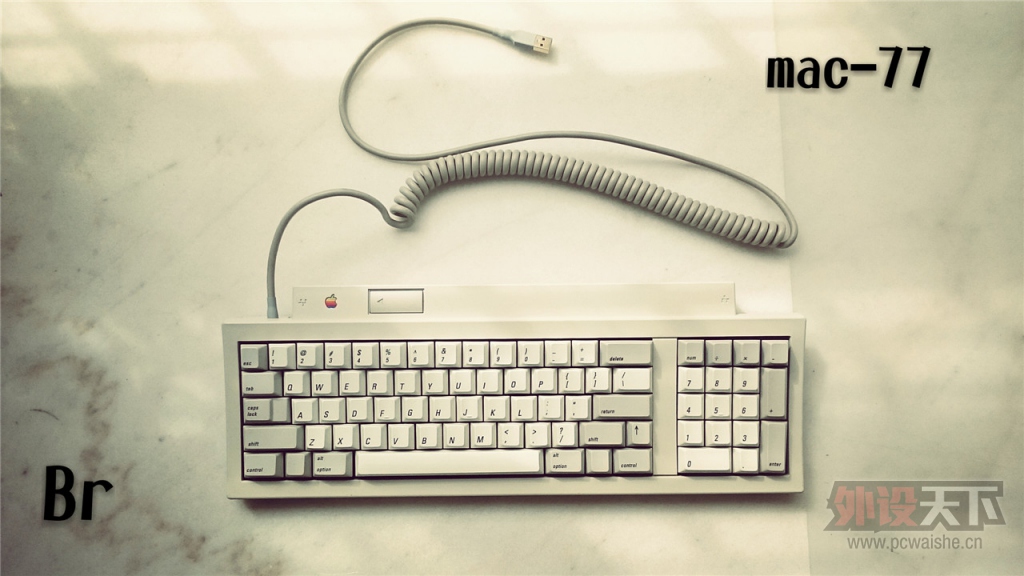

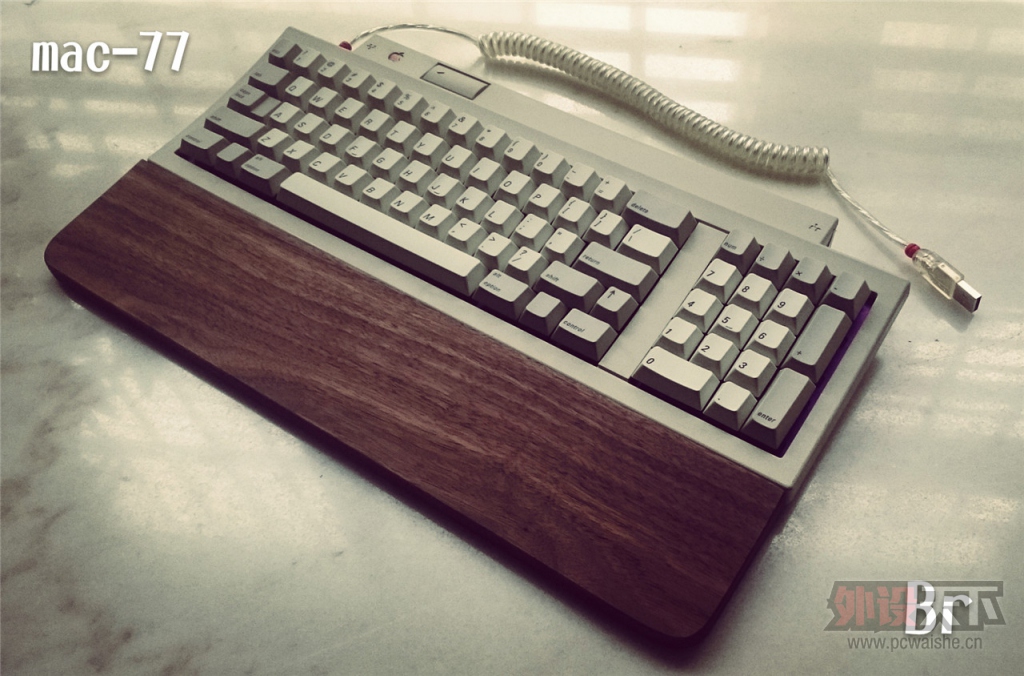

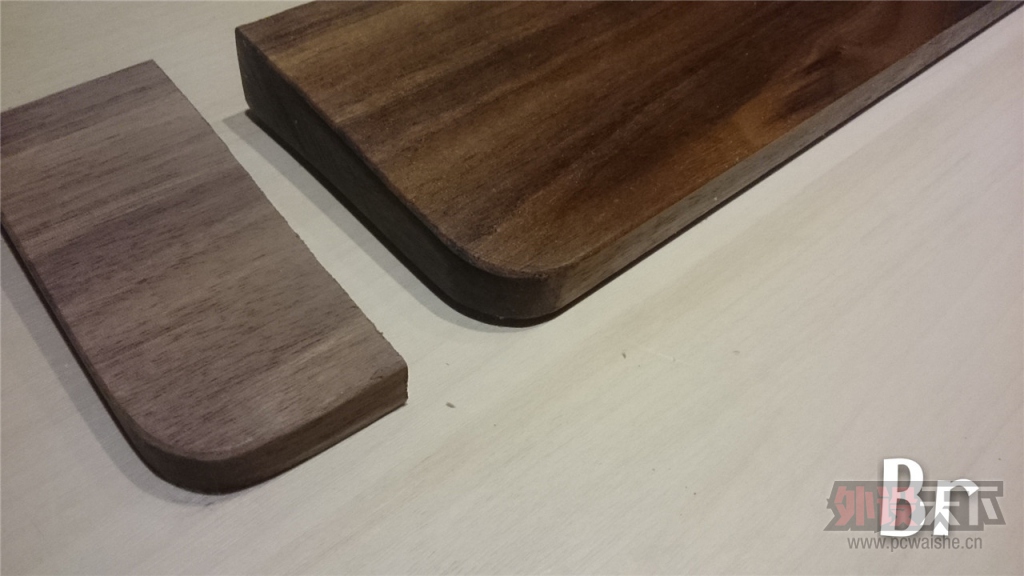

写在最后，进入圈子，喜欢客制化，喜欢量产，喜欢个性，都不是你离开本真的理由，我们只是喜欢键盘，多花点心思在“玩键盘”，而不要因为它来沦落为一个工具，途径，这才是本真，谢谢各位聆听！！对不起，我是br！！最后来一些最后的一些订制改造，苹果字体的热升华，符合气质的螺旋线，包括特意自己切割的手托，最终的落幕是完美的。
















-----------------------------------------------------END------------------------------------------------------
