实达键盘AT口改USB

图图爹 · 发表于 2016-1-11 21:36

本帖最后由图图爹于 2016-1-11 21:37 编辑

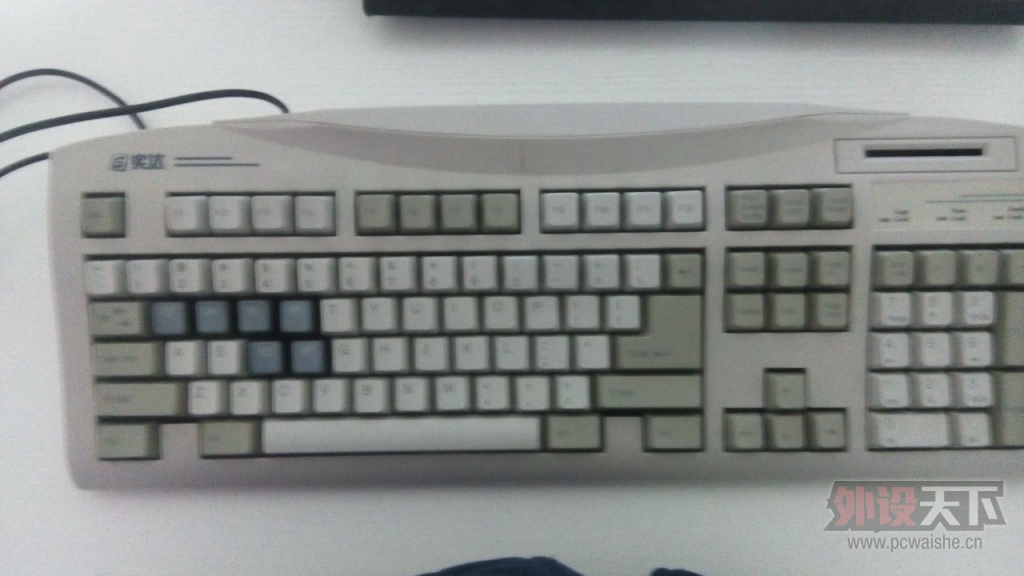

去年收的一个实达刷卡键盘，我的是笔记本电脑，需要USB接口，用着接线太麻烦，需要AT大头转小口再接USB转换器，因为空间问题，一直想改USB接口。开始试的直接用的USB接线到键盘，只通电但键盘没反应，找网上达人都说要转换器芯片，没办法只能把USB转换器拆了。

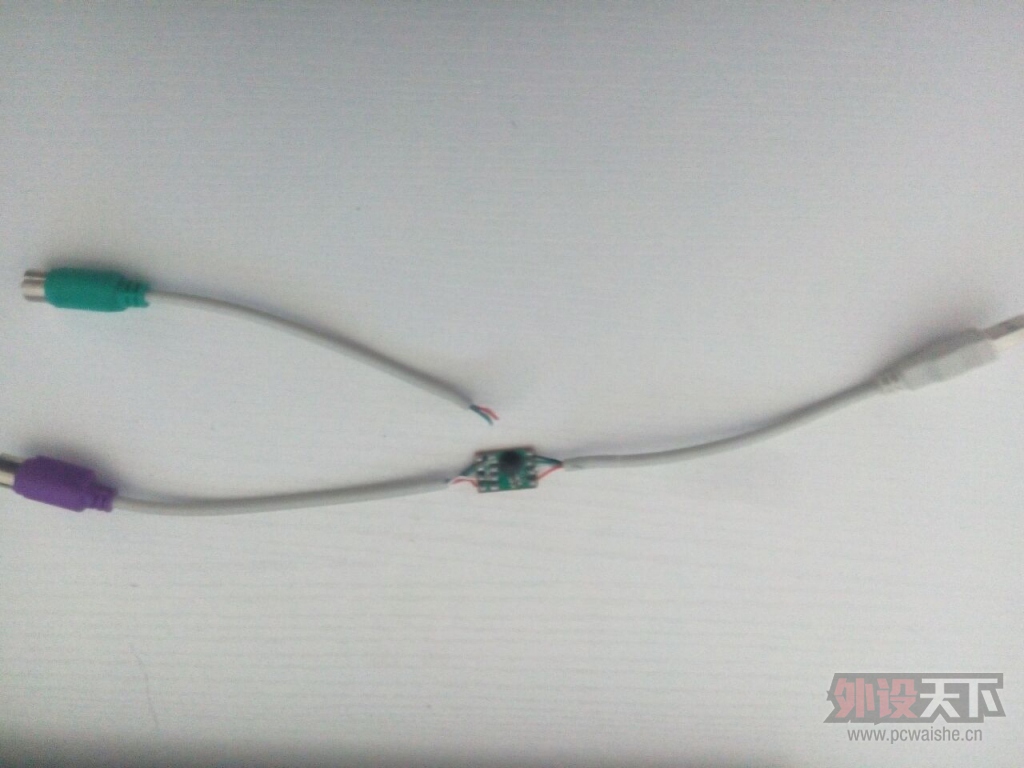

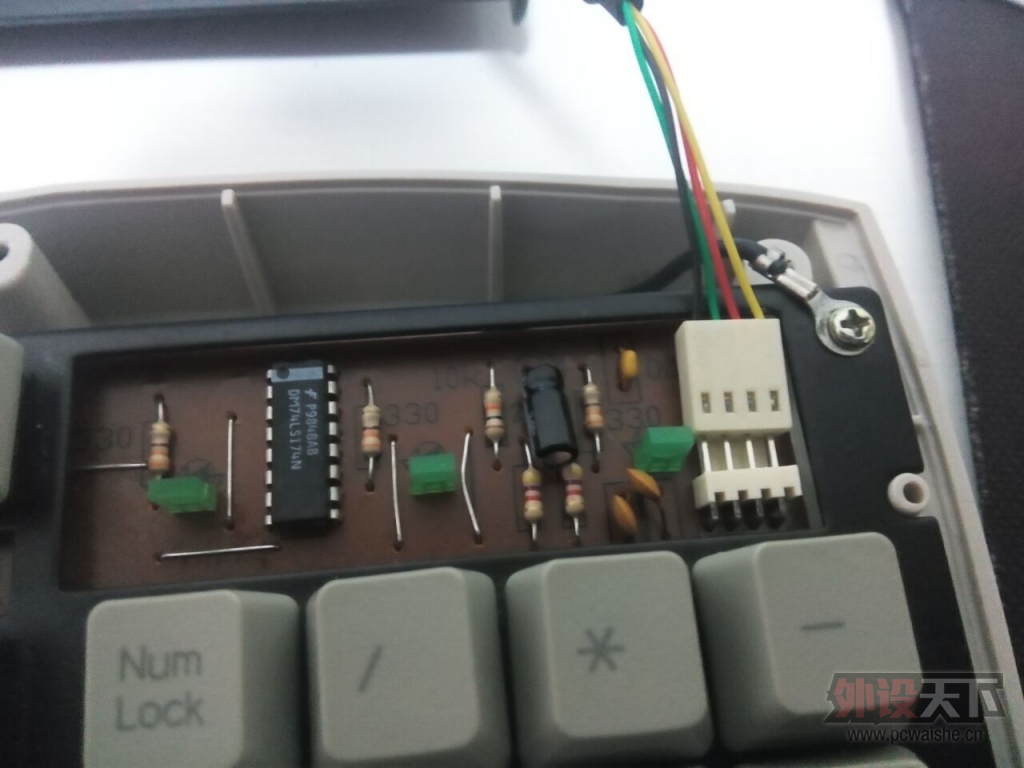

这是那种一拖二的，剪了一个。ＵＳＢ一头和这边的线的颜色是一样的，这不是重点关键是接的键盘线颜色不同，网上搜到的都是黑绿白红的接法，我这键盘的黑绿红黄的４Ｐ线。如下图
　　　　　　　　　　　　　　　

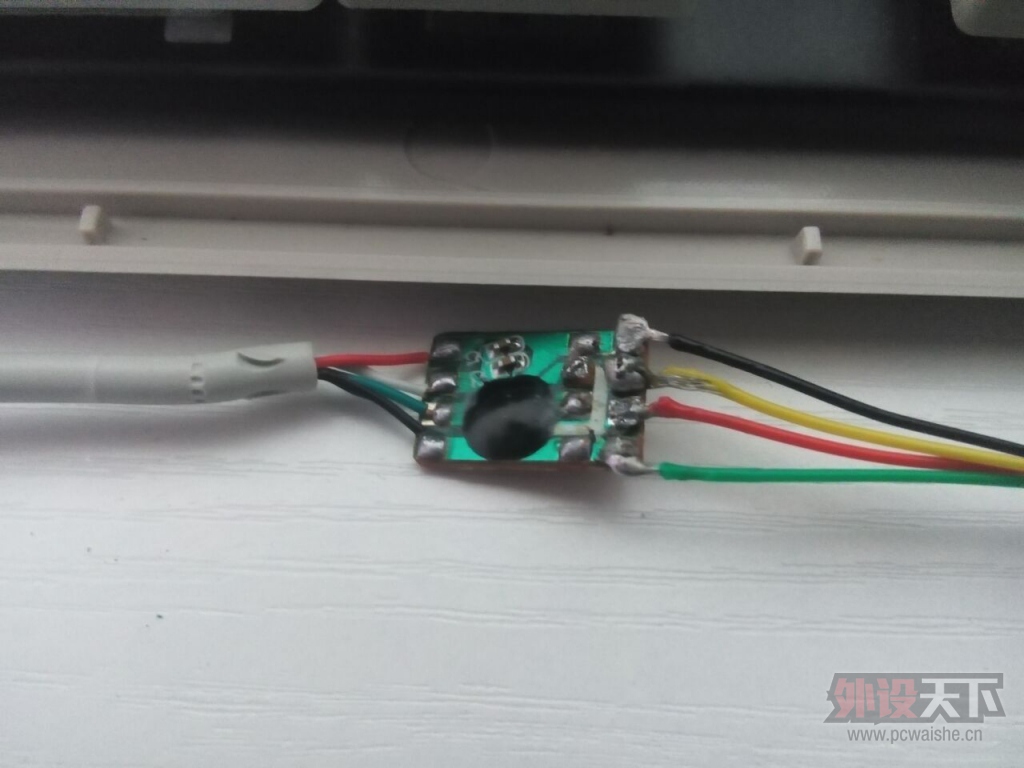

这点让我头疼了，最终还是找到了接法，接后如下图一样，手工不好，烙铁头太粗，差点失败。
　　　　　　　　　　　　　　　

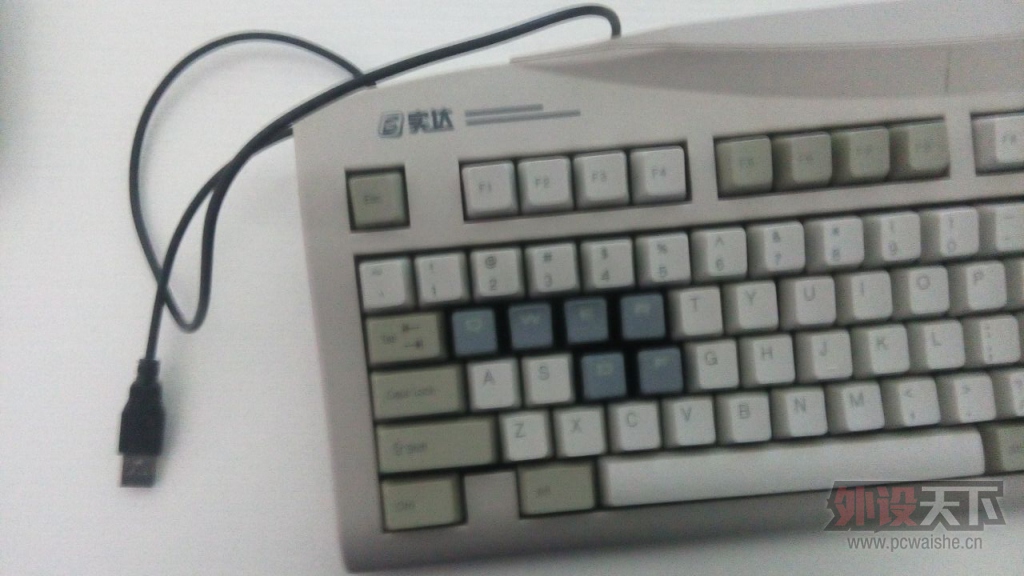

ＵＳＢ一边的黑绿白红对应键盘的绿红黄黑，具体细节就不说了，最主要就是线序的问题。我是最后把USB头换了，没有搞成热插拔的，接了一根普通黑色USB线。把转换芯片固定在键盘里面，反正刚好能用，不能说太完美。做好就是下图

说一点就是新手不太建议在芯片上焊接，一排焊不好几个点会连在一起。可以剪线焊接线效果会好点。就这么多吧第一次发帖

极度喜感的艾迪 · 发表于 2016-1-11 22:47

膜拜

铁桶师傅 · 发表于 2016-1-13 09:49

动手帝~

让我用激素 · 发表于 2016-1-13 09:11

有线序挺好弄的

aalfz · 发表于 2016-1-12 22:01

可以，这种改法挺实用的
