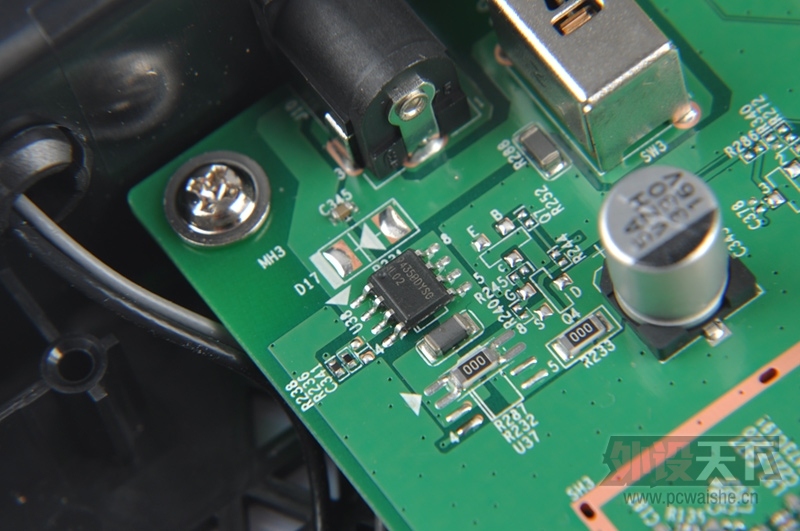

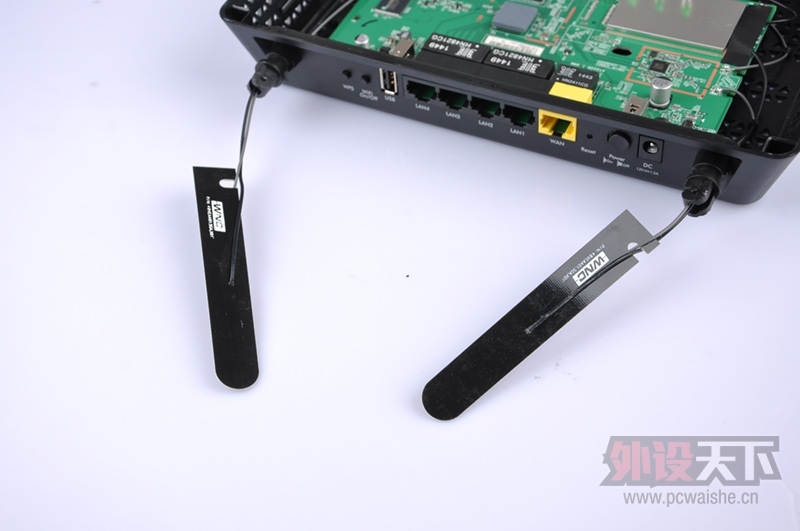

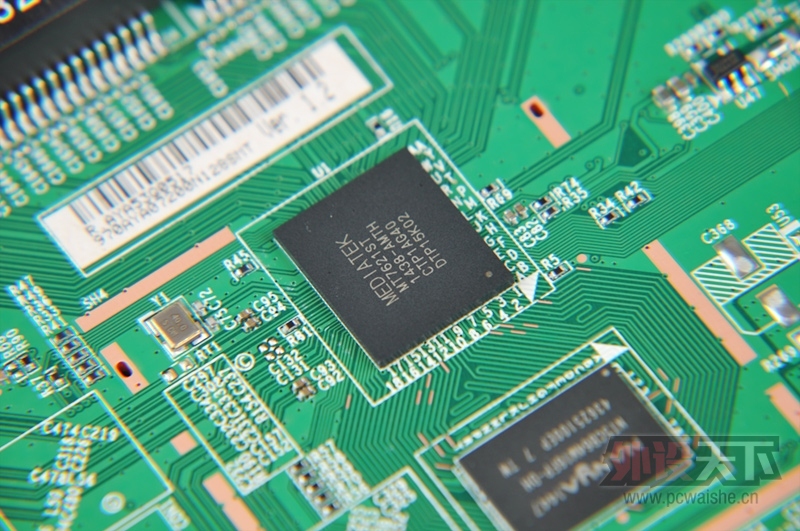

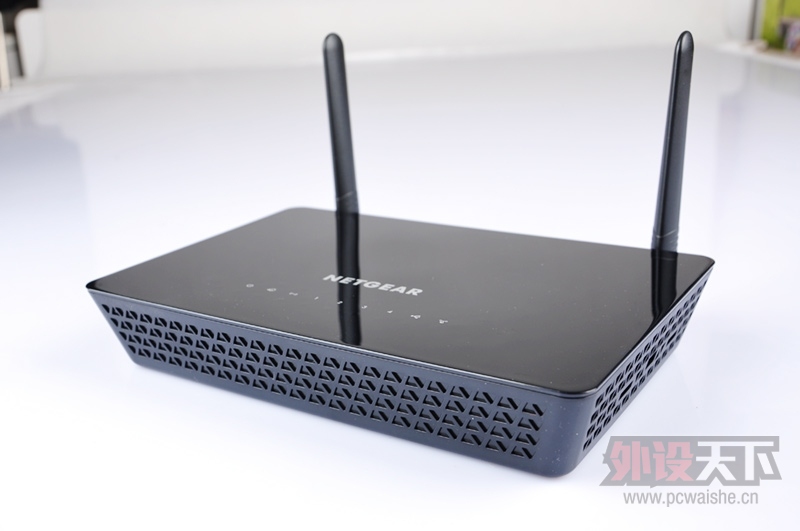

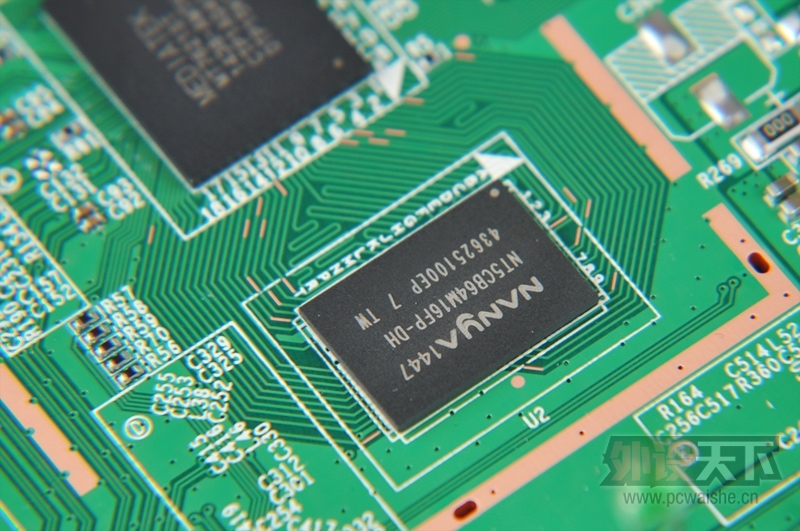

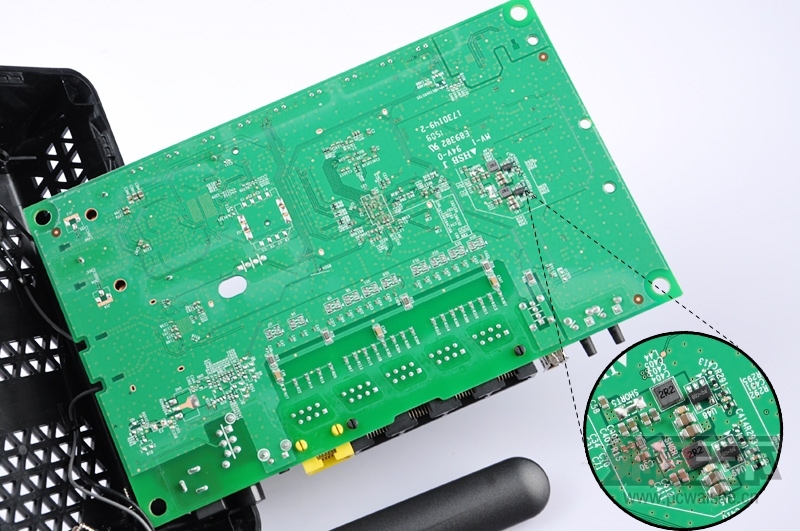

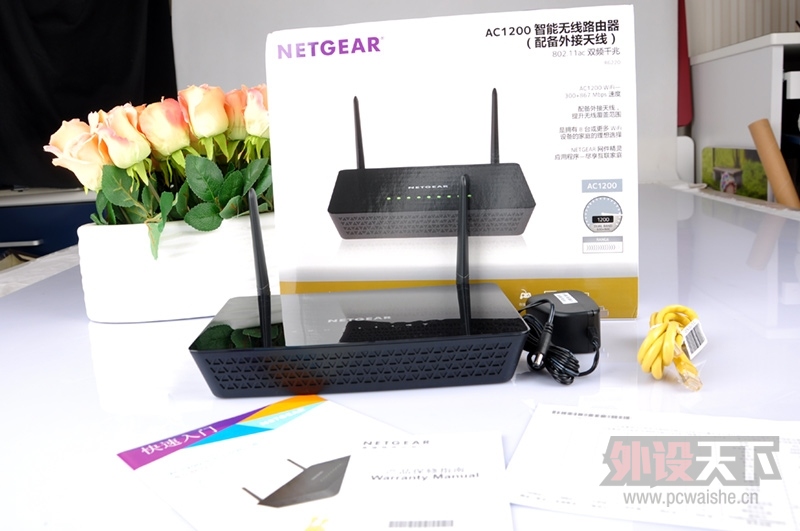

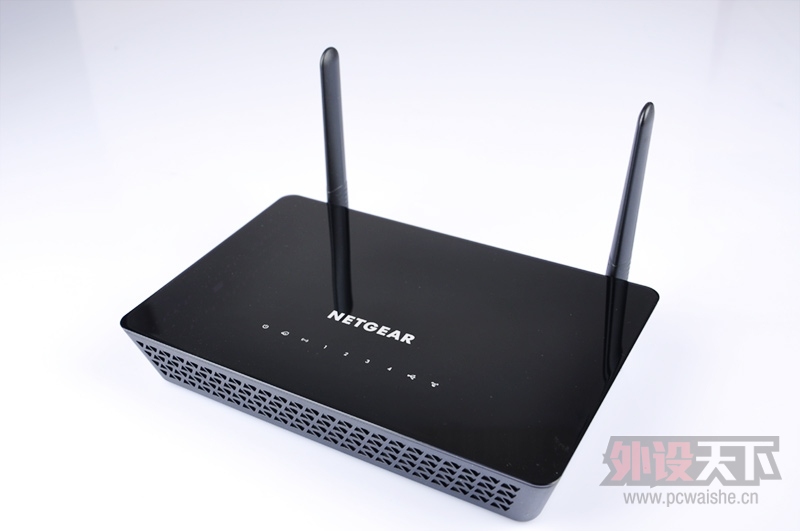

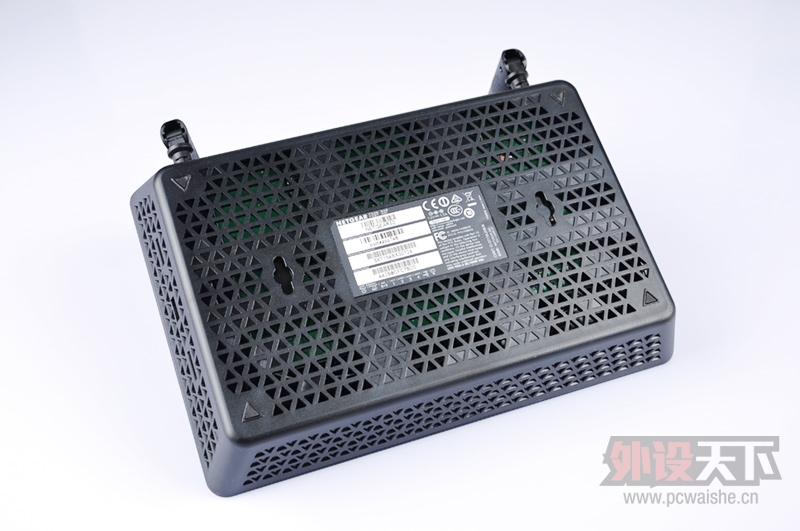

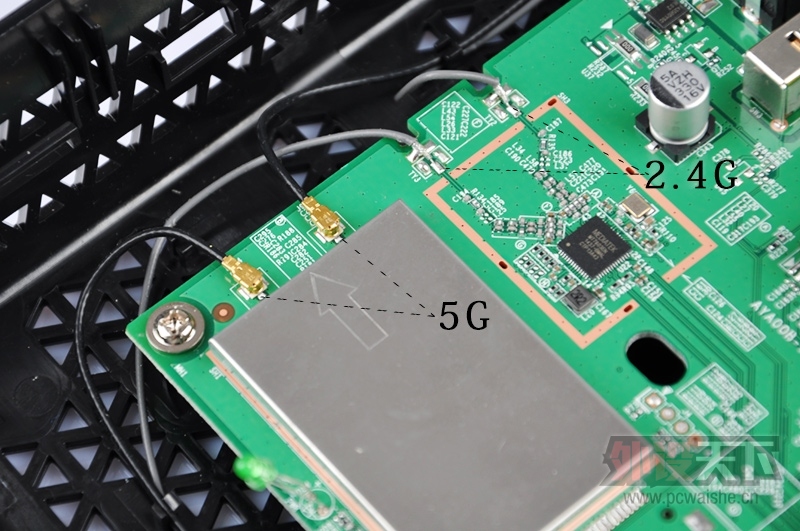

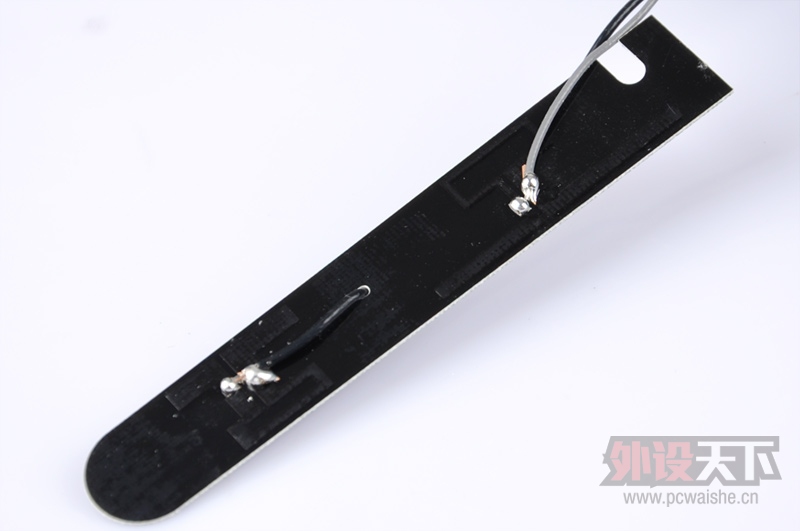

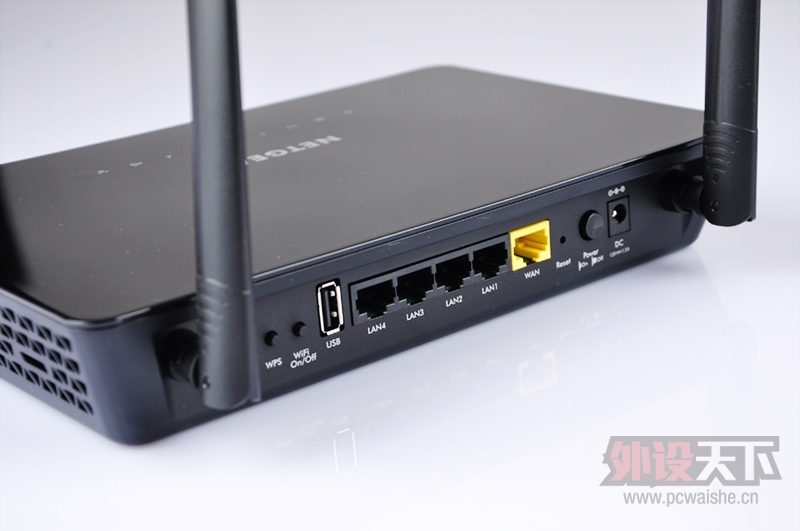

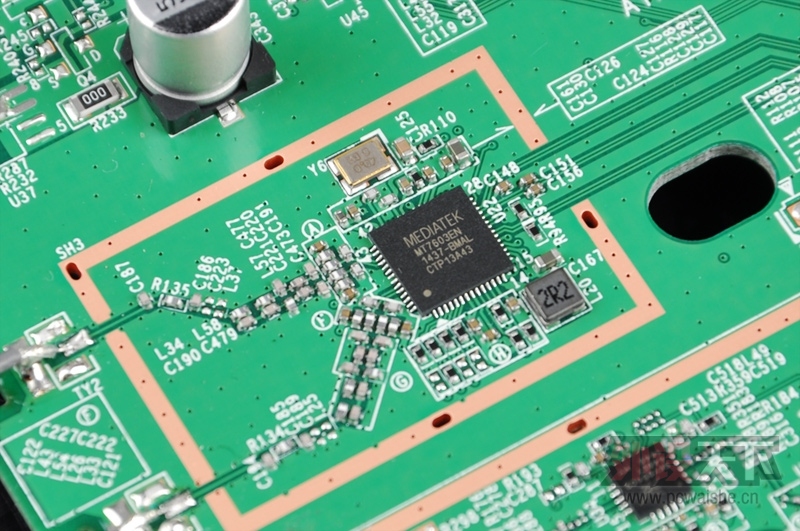

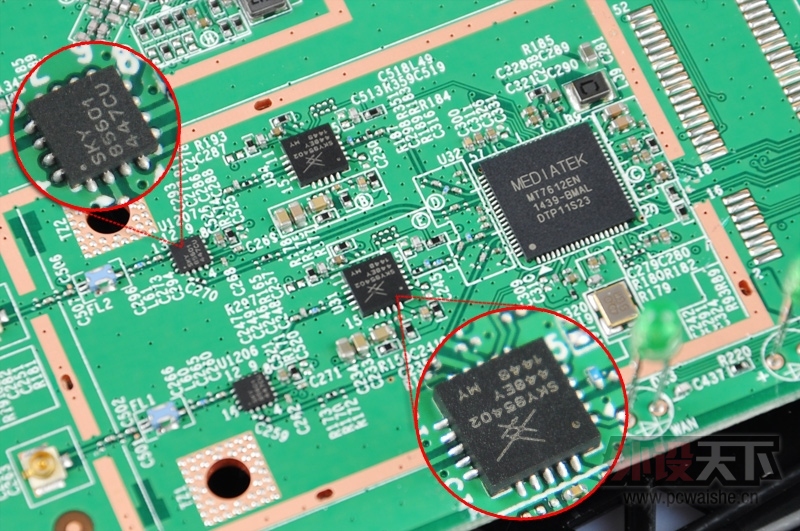

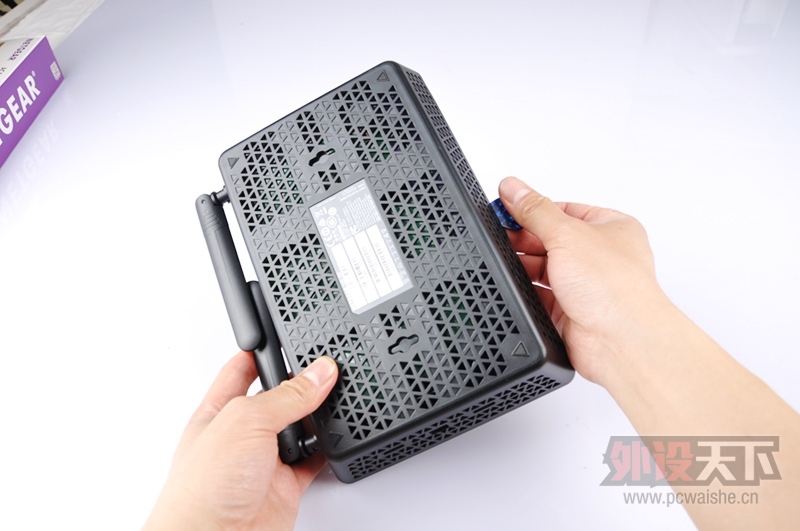

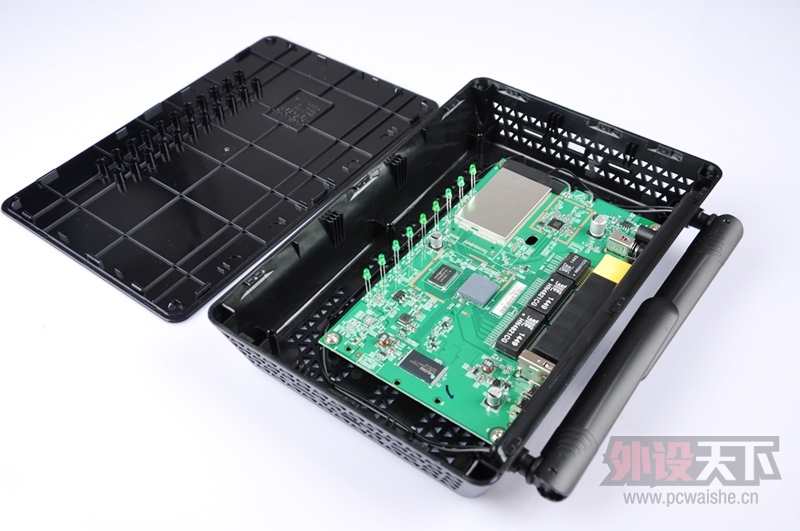

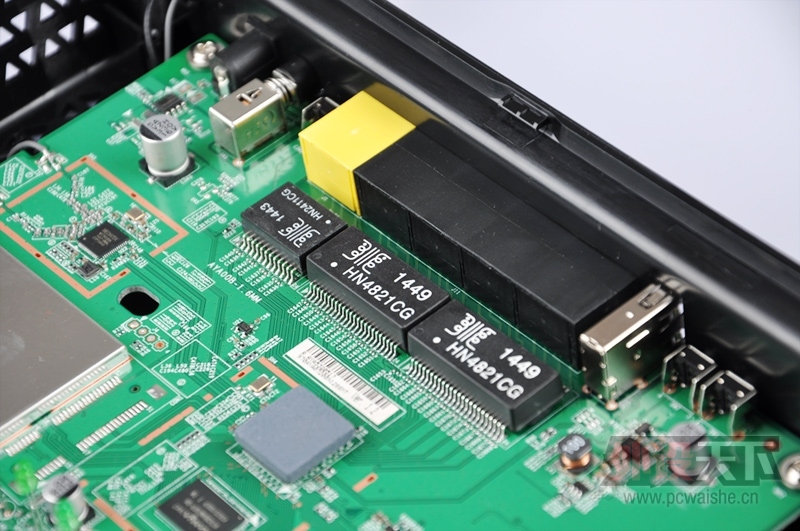

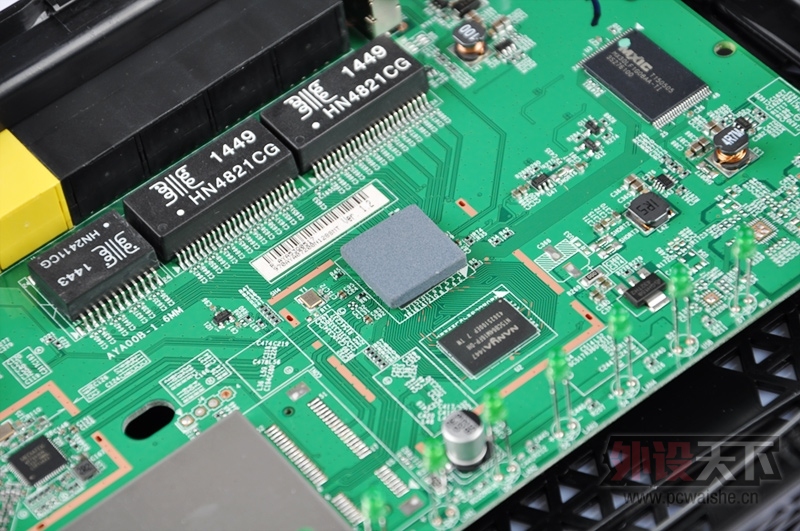

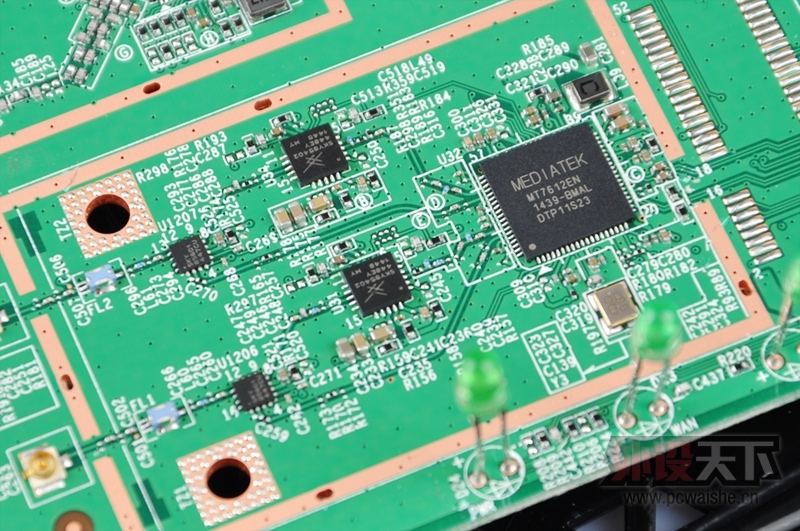

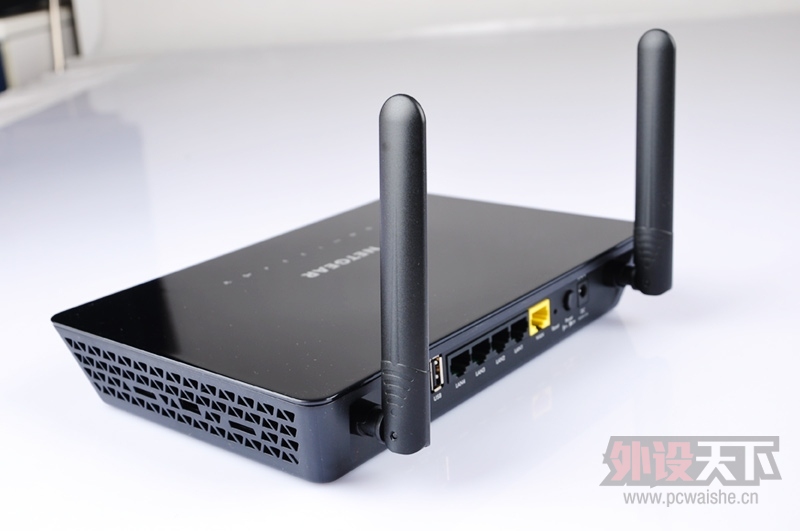

近期网件又加入一枚新成员，1200M双频率路由，网件的东西一直就是高、大、上，本来咱们就像平行线不会有什么交集，X东放特价245，于是终于还是没有经受住诱惑出手了。 这是我有生以来一次用网件的产品，一直听说很牛X，到手倒是没有感到高大上的感觉嘛！附件上除了网线、适配器、说明书、保修卡还有啥？200多的东西还要什么逼格？好吧！我自己打脸！ 主机很轻！这又是我的错觉？感觉和NEWIFI在重量上没有多大差别，主机比NEWIFI大一倍，重量倒是没什么增长！散热孔倒是挖了不少！ 好吧又见镜面，仔细看是PEC材料进行的玻化处理，不抗划痕，上面的各路指示灯倒是没少。哥！用个玻璃烤漆一样亮面啊，内部再加点散热片啥的重量有了，手感有了，逼格也有啦！为啥这么低调呢？ 好吧2条扁天线，推测应该是双频天线，用3条或者4条是不是更有逼格？我真是醉了！ 好在WPS和WIFI有独立的开关，支持一个USB2.0接口，全千兆口特别良心啊！带电源开关，不用时可以关闭。 这么多散热孔！挖得还能再丑一点吗？把盖去掉很像大妈赶集用的菜篮子有没有？菜篮子工程都做到路由器上了，我真是醉了！ 过我的手必须先拆机！拆机已经上瘾，不拆手痒怎么办？不管了拆了先，没螺丝从这个位置撬。 绿色的基板，好吧我尽然看到个散热片。 脱光看天线，尽然是PCB板天线。 上半部分黑线接的是2.4G，黑色线接的是5G，有动手能力的建议自行改成4条全向天线，吊爆了！这天线有一定的定向性。 1443和1449网络变压器， 所以有元件都在正向，背面都为贴片电容，其中有2路供电强化采用铁素电感。 陶瓷散热片，这散热系统有够简陋的，既然散热要求不高，那就别安啥散热片了。按了就按个大片的金色铝制，多拉风！ 移出散热片 看到主控是MT7621联发科的黑科技。 MT7621双核CPU工作频率均为880MHz，集成了5端口 10/100/1000 Mbps 工业级以太网交换机，及一个rGMII接口，支持USB 3.0、 USB 2.0、SD-XC、NAND 和eMMC等多种存储接口规格，成为802.11ac 双频路由器，以Gbps级别的局域网带宽，还集成了全球领先的 2Gbps IPv4/6 网络地址转换技术(NAT)、QoS功能(Quality of Service)、虚拟专用网络(VPN)硬件加速器，使得MT7621可以满足高速802.11ac、LTE cat4/5、edge、无线热点、VPN、访问控制、家庭安全网关、NFC路由器 (MT6605) 、1-bay 或2-bay SATA NAS等多种应用需求。 本来用这一片芯片就可以做一个低成本路由方案了吧!好吧更吊的是网件R6220更吊，不用它的WIFI功能，只当一个主控和交换用，大大增加了稳定性和交换能力。 南亚NT5CB64M16FP-DH 颗粒很经典的128MB的DDR3 1600内存 MXIC mx30lf1g08aa 128MB的ROM, 可以放128MB的固件，这是要干啥？ 5G和2.4G两个模块，5G电路部分加装了金属罩以减少干扰。 2.4G采用MT7603EN 内置了一个2×2双频无线局域网的无线。 5G部分采用MT7612E一个高度集成的单芯片+放大器，MT7612EN内置了一个2×2双频无线局域网的无线。它支持IEEE802.11ac的标准草案，并提供最高的PHY速率可达867Mbps。 在5G部分采用SKY85601(12DB LNA强化接收)+SKY85402（22BD PA增益强化发射），各一对大大强化了5G的信号。 供电部分大多采用全固态电容。 进行信号测试，用台式机SSD硬盘进行共享，利用华硕ZenBook Pro UX501 笔记本插入华硕1200MB的无线网卡USB-AC55进行无线测试。 在笔记本上通过映射网络驱动器映射台式机上的SSD，通过FAST Copy软件下载和上传一个918MB的视频文件计算平均速度。 将2.4G和5G的结果截图进行统计。 信号的强度显示软件不是很准确，就算同一位置不同的时间截图差别很大，误差太大，而我们平时用的最多的还是下载和上传，主要是上网使用，因此略过信号的强度显示，直接以下载的速度论高低，最终的结果如上图。网件R6220对5G进行了特别的强化，不穿墙状态上传和下载的速度都在2.4G的3倍以上，穿一墙状态下扔然有2倍以上的速度提升，穿2墙以后不是十分复杂的环境，像厨房、洗衣房、客厅依然优势明显。但像小房间穿过沉重墙穿2墙效果还是2.4G略有优势，而内卫及主房穿3墙的情况下同样也是2.4G略有优势，这是5G的信号弱点导致的，虽然进行了强化更是穿墙太多，每次穿墙衰减得比较大。因此R6220最大的优势在于5G的信号提升，穿墙1-2之后速度得到保证，同时是2.4G的2倍以上。 Sanghua点评：网件R6220可以说是低调的奢华，普通的包装，简陋的附件，甚至于有点丑的外观设计，着实不会让人发现它内部的出色用料。MT7621+MT7603EN+MT7612EN的三芯片方案，可贵的是MT7621内负责交换和主控，MT7603EN只负责2.4G，而MT7612EN只负责5G可以说是各司其职，加上网件固件的加层，十分稳定。同时在5G上采用的是少有的SKY85601(12DB LNA强化接收)+SKY85402（22BD PA增益强化发射）方案双路实现，一般很少有路由器配置功放，即便是配了也不会配置LAN的低噪和增益来强化接收，只会对PA发射部分进行强化，看起来信号好了，但连接不稳定，而R6220 5G双放大之后信号的强度和稳定性都得到了保证，这就加强了5G的穿墙能力，加之5G先天的速度优势，在同价位可以说5G穿墙无敌手。同时还有全千兆LAN， 保证了无线和有线的速度，可以说是性价比突显，是目前家庭比较经济的解决方案。当然如果有一定动手能力的同学建议自己改成4天线,更牛X。而目前比较遗憾的就是三方固件开发不够，浪费了这128MB的超大ROM空间，期待越来越多的三方固件出现来实现更多的可玩性。
|
