实达黑轴青轴亚克力外壳图纸

LukeYU · 发表于 2015-4-13 12:23

练手之做的副产品，照片随便拍拍，凑活看

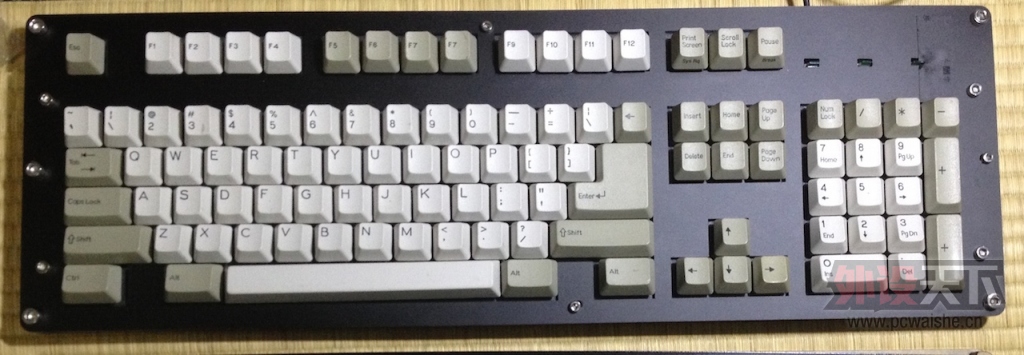

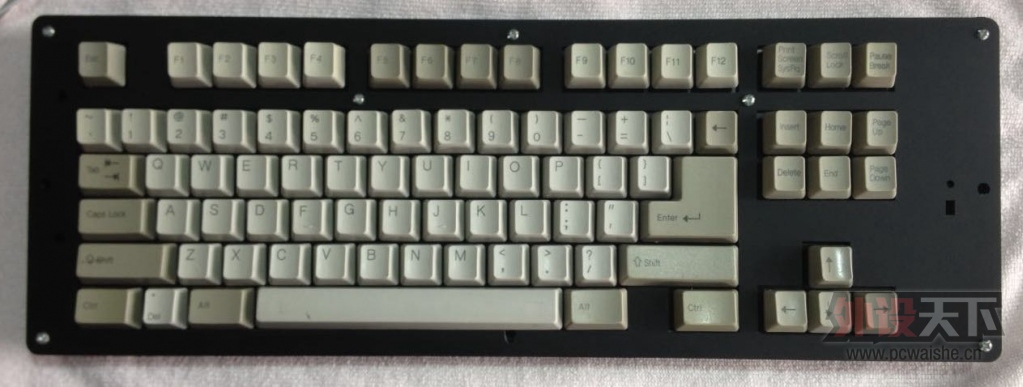

先看成品

键盘来自坛友，一青轴、一黑轴
青轴成色尚可，只做了外壳加上

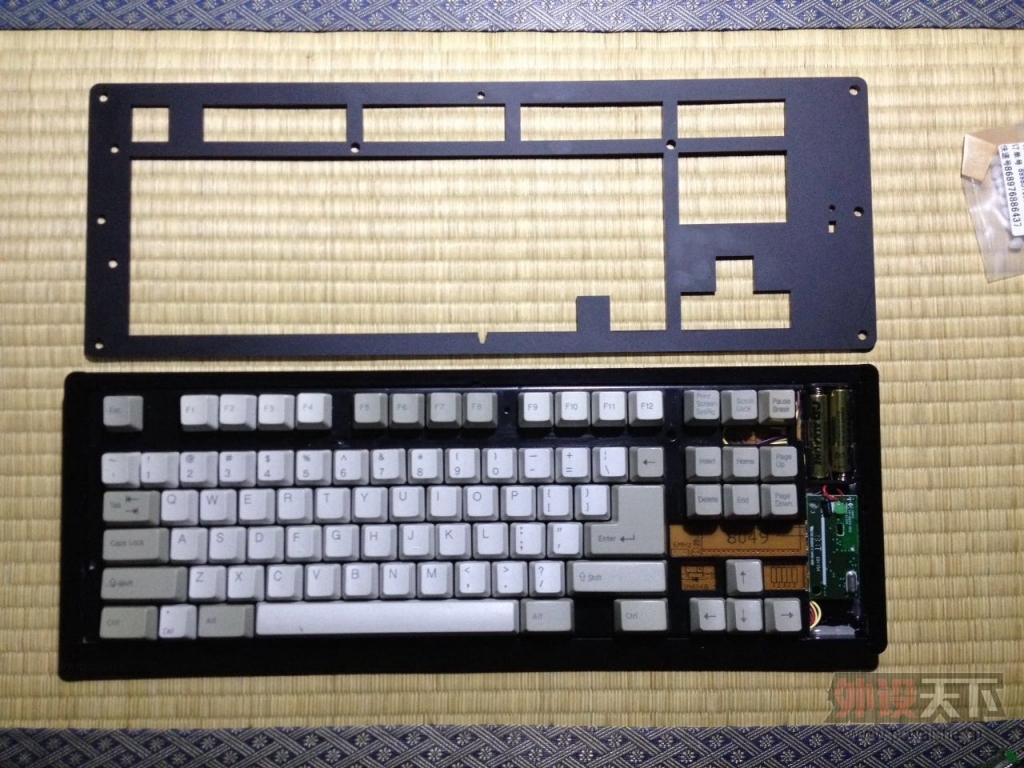

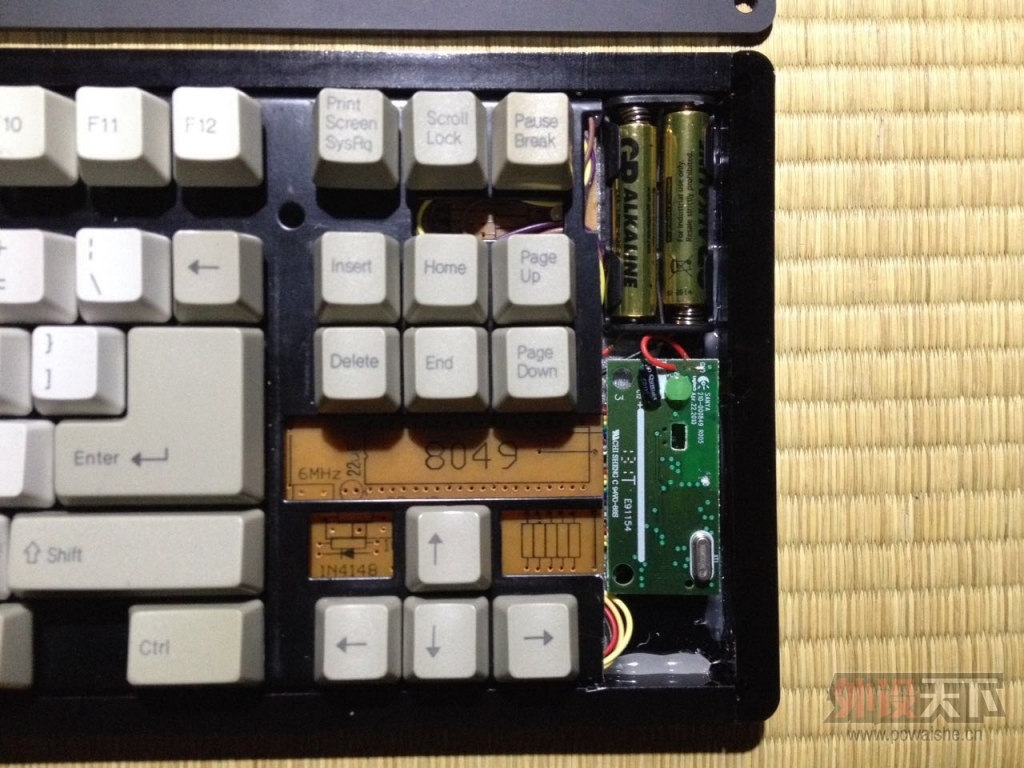

黑轴伊拉克成色，直接全拆清洗，切断改无线，方案就是坛子里大神的

我是现学的AutoCAD，总结一下设计亚克力外壳还是简单的，只需要下面三个技能：
1、画
包括直线、圆、圆角、矩形等基本元素。
2、移动
很多情况重画不如移动现有的内容效率高。
3、标注
标注是帮助设计确定尺寸用的，必须掌握。

图纸说明
图纸包含：上盖，底板，左右边框（不区分）*2，上下边框（有槽的在上，过线用）各一
边框必须用8mm的亚克力，上盖和底板我分别用的3mm和5mm，感觉底板略厚不过绝对硬实。
边框其实可以使用完整的口字型，但是成本会高一些。

注意：
1底板是分上下，不分左右的；
2左右边框是不区分的，同时不区分上下；
3边框是粘贴不覆盖保护纸的一侧，设计时候其实高和宽都是8mm，切割出来有所误差；

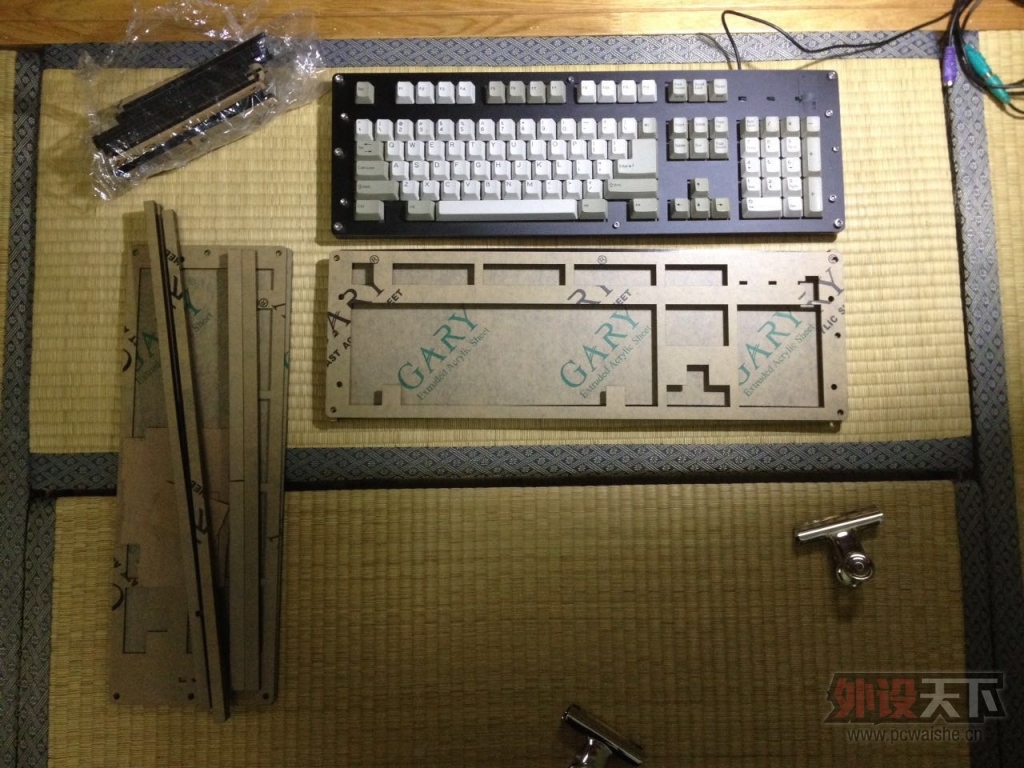

4切割的亚克力有一定的弧度（和商家沟通好，让他处理平些会更好），使用万能胶粘贴完了不影响，粘贴过程需要固定一下，如图中夹子。

特别注意：第一版设计的图纸果然有很多问题，手工打磨还是可以用的。现在的第二版图纸是根据第一版图纸实际出现的误差情况进行了修正，但是改好了没法验证，只能尽可能的修正，如有任何尺寸问题，本人概不负责。

链接在此：
黑轴 http://yun.baidu.com/s/1c0AjZfM
青轴 http://yun.baidu.com/s/1qW5HMeK

LukeYU · 发表于 2015-9-4 19:01

小军军发表于 2015-8-31 14:49
我有这个，正好是这个多谢了~~请问亚克力花了多钱，最近手头紧啊~~

当时一下做了好几个，具体忘了，大约是7、80块吧
注意改好了我没有再测试，你最好多测量一下

LukeYU · 发表于 2015-4-16 09:25

200821687 发表于 2015-4-15 06:33
凡DIY者必赞美！感谢分享~话说，实达的青轴手感没变差吗？

手里这个青轴品相不错，只有几个键特别涩，也没拆，就飞利浦水 + 润滑油搞定。
现在略有几个键手感不平均，整体还算不错

LukeYU · 发表于 2015-4-13 15:59

ko74110 发表于 2015-4-13 15:38
我也改实达轴板做过亚克力外壳
还是带坡度的
可惜总觉得不好看，后来又单独淘了个原装外壳

没淘到原装外壳，加上改了无线必须重新搞，干脆就都弄了

LukeYU · 发表于 2015-4-13 15:57

langbing0 发表于 2015-4-13 15:22
这个板子的链接能发不。。。

找别撕我自己脱问问吧

mekchen · 发表于 2015-4-13 13:43

动手能力很强！

别撕我自己脱 · 发表于 2015-4-13 13:39

不错帮顶质感不错

最喜欢贵的 · 发表于 2015-4-13 13:26

没办法手笨的人路过看了也不会

我是独裁迷 · 发表于 2015-4-13 12:35

楼主看完就会做了厉害啊

青莓时代 · 发表于 2015-4-13 12:35

挺好的支持下

枫叶纷飞只是073 · 发表于 2015-4-13 13:45

厉害

mvpcc · 发表于 2015-4-13 14:04

纯学习。。。

哟哟丶切克浩浩 · 发表于 2015-4-13 14:08

好厉害啊~

你不填密码 · 发表于 2015-4-13 14:37

支持
