求800DPI版G1的电路板图,直播换微动毁坏处理教程,绝对简单实用新手都能搞定!发哥过目

查看数: 38176 | 评论数: 41 | 收藏 2

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2010-5-3 12:00

正文摘要:

本帖最后由 KK_1234567 于 2012-7-2 03:24 PM 编辑我这里没相机，要个清晰的图片，最好大图。有图了我上直播，讲解。注意：鉴于某些喷子觉得换G1微动很容易，那么本贴只针对换微动出问题的XD，如果你换G1 ...

回复

回复 555177 发表于 2010-5-3 14:16

我也焊废过一个。。后来飞线解决。。吸不干净焊锡，可以补点进去混合了再吸。。这样还干净，切记不能硬拔

回复 KK_1234567 发表于 2010-5-3 14:03

要用电热式的，一般吸锡器很难

回复 asone 发表于 2010-5-3 13:32

其实G1虽然过孔的焊点小但实际上用吸锡器很容易把锡吸干净

回复 EyeRain 发表于 2010-5-3 13:29

G1只是双面板啊直.接能看到走线啊

如果就是微动.那太简单了啊.绝对不用什么图也行.

G1是无铅+小过孔的产品.拆微动确实是个比较费劲的活.我也弄坏过.

回复 KK_1234567 发表于 2010-5-3 13:28

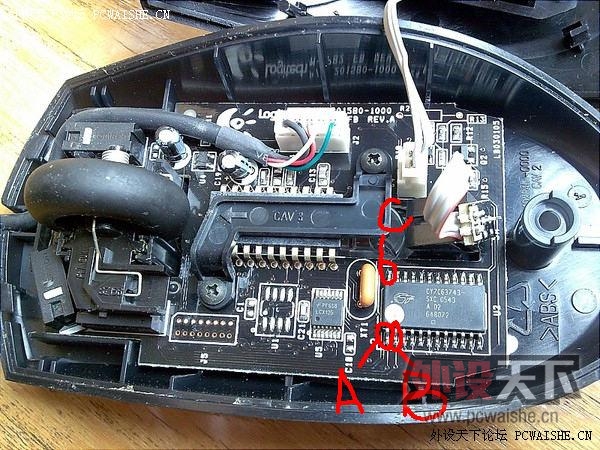

G1用的是过孔焊点布在下面线路布在上面顺着过孔看上面电路板那里从下面微动脚飞线到上面就OK了
左键微动那两条线很明显就那两条在那里固定好微动飞线到上面就好了右键你自己看一下顺着微动脚那找个合适的地 ...
asone 发表于 2010-5-3 13:23

的确，过孔很让人纠结，好多板子就是这么弄坏的

回复 asone 发表于 2010-5-3 13:23

G1用的是过孔焊点布在下面线路布在上面顺着过孔看上面电路板那里从下面微动脚飞线到上面就OK了
左键微动那两条线很明显就那两条在那里固定好微动飞线到上面就好了右键你自己看一下顺着微动脚那找个合适的地方飞过去就可以

回复 KK_1234567 发表于 2010-5-3 13:18

换个微动还要电路板图？
傻逼到处有
wind871213 发表于 2010-5-3 12:46

你换过老版G1微动吗？喷子

回复 wind871213 发表于 2010-5-3 12:46

换个微动还要电路板图？
傻逼到处有

回复 KK_1234567 发表于 2010-5-3 12:06

百度搜不到好图。
坐等收图，晚上来看看。

回复 yashio2008 发表于 2014-8-21 20:26

G1换微动无障碍的飘过真没难度。最关键的技巧就是电烙铁的温度弄高一点，先补焊，再吸掉焊，一次搞定。非常完美。

回复 KK_1234567 发表于 2014-8-21 19:18

你太白发表于 2014-5-16 14:48
多谢，我沉睡了半年的g100复活了，特意注册个号上来感谢下，挖坟也不管了

呵呵，能帮得上忙就好~感谢支持

回复你太白 发表于 2014-5-16 14:48

多谢，我沉睡了半年的g100复活了，特意注册个号上来感谢下，挖坟也不管了

点评

呵呵，能帮得上忙就好~感谢支持详情回复发表于 2014-8-21 19:18

回复 paultang 发表于 2013-6-9 13:14

这个图超好啊

回复蚯蚓 发表于 2013-2-2 03:14

焊废了
进来学习

回复 pokoo1 发表于 2010-6-28 18:47

帮顶好帖

回复 pokoo1 发表于 2010-6-24 19:55

{:1_004:}

回复 46094570 发表于 2010-6-24 19:43

我这一辈子都不会用上G1和G9X了，万幸。。。。。哈哈

回复 yangsuo 发表于 2010-6-24 19:27

应该把那个213关上几天

回复 gamegao1208 发表于 2010-6-24 19:06

哪天换个看看还没发现g1有啥特别之处平时没注意
