跟大家聊聊小米键盘的国产机械轴——TTC红轴拆解

human_tom

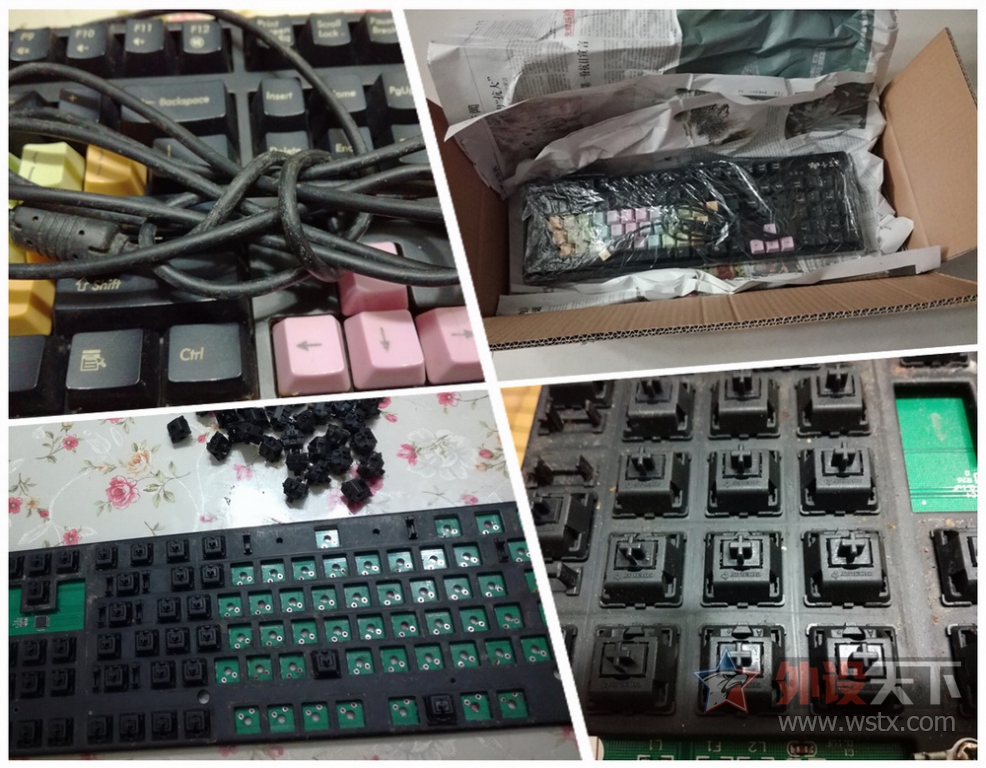

这话还得从Tom君想把自己的魔蛋键盘从凯华黑轴换成樱桃黑轴的那一茬说起，可是Tom君手边没有轴体啊，所以就跟大家一样从淘宝上买了个二手小丑鱼键盘，如下图，那个成色就不提了，关键还是要拆轴嘛。后来经过2道拆轴，1道拆灯，再加一道装轴体和一道装灯，终于把魔蛋键盘的轴体换好了。（个中辛酸泪，只有操作过的才能理解吧，好在魔蛋轴体少）



好了，那么剩下的那个没有了轴体的小丑鱼键盘，想着也不能浪费吧，所以就托了论坛里的故友，整了点轴体，是TTC红轴，而且是透明轴盖的红轴，说TTC轴体论坛老人肯定知道，对于新人来说，我说是小米即将要新出的键盘所使用的轴体应该更能理解一些。下图从左至右依次是TTC红轴，樱桃黑轴和凯华黑轴。



TTC红轴细节图：



樱桃黑轴细节图：



凯华黑轴细节图：



看下侧边，相似度还是挺高的。



另一个和轴盖相连部分的侧边，TTC轴体和樱桃轴体相像，凯华有自己的扣具设计。



这是轴体底部，这款TTC红轴因为是透明轴盖，所以对RGB灯或者贴片RGB灯都能很好的兼容，毕竟底部在灯的位置是镂空的。樱桃和凯华轴体则是预留了LED针脚孔，肯定是不能兼容贴片LED灯了。



因为TTC和樱桃轴比较像，所以接着轴体的拆解，我只选用了TTC和樱桃两种。请看下图，非常相似。



轴盖部分。



轴心部分。



仔细看，这边对轴心上的白色液体自行补脑。



弹簧细节。能看得出哪个是樱桃黑，哪个是TTC红么？



再看下金属簧片吧，锃亮的肯定是TTC轴的，因为毕竟是新的，左边那暗淡一些的，是樱桃黑轴内的，毕竟二手小丑鱼的轴体是经历了风霜的，相信全新的樱桃轴内也是锃亮的金属簧片吧。两者都是用的铜。



看下细节，哎，大家不是在饭后吧？其实，到了这一步拆解，我真的觉得真的没必要为了樱桃轴的手感去入一些二手键盘拆轴了，因为这些轴体的质量是不可控的。



这是轴座内另一个金属片，这里我要说明下，目测樱桃轴是用的铜合金，而TTC是用的铝合金？毕竟颜色上还是有很大却别的。



看下两个合金片的厚度。



再看下二手樱桃轴座内的“惨状”，灰尘很多。



好了，上一张改造完成翻新（贴膜）键盘+TTC红轴键盘！请给掌声！（但是感觉买的贴膜太厚了，虽然贴合度自认为还可以，还是想着去喷红漆了，最近貌似流行）



哈哈，特写一张，还不错吧。上完键帽就是一把类全新的键盘了。



其实看完轴体的拆解，能够了解到了TTC轴体和樱桃轴体的一些细微差别，总的来说还是很相似的。至于耐用度是否可靠，还需要长时间去体验了。

半个好人

大神，膜拜了，不对，是膜拜火神

非典猫

经典TTC红轴
来之雷总的团队文案

kids0724

加油吧，骚年！

支持一下！

看看什么情况！

波哥er

膜拜 话说TTC轴手感怎么样

human_tom

非典猫 发表于 2016-11-8 12:59
经典TTC红轴
来之雷总的团队文案

...

晨曦2013

原厂之外的轴体就尝试过凯华黑轴
然后  就没有然后了

prodigy_l

ttc应该是手感和樱桃最相似的国产轴

power_lau

TTC怎么每次都是晒红轴和黑轴啊，那青轴还没有调好？

human_tom

晨曦2013 发表于 2016-11-8 14:12
原厂之外的轴体就尝试过凯华黑轴
然后  就没有然后了

凯华黑轴比原厂要重一些，顺畅度上要稍微逊色一些。
