罗技302鼠标飞线图（1P）

查看数: 31223 | 评论数: 27 | 收藏 1

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2016-2-23 17:06

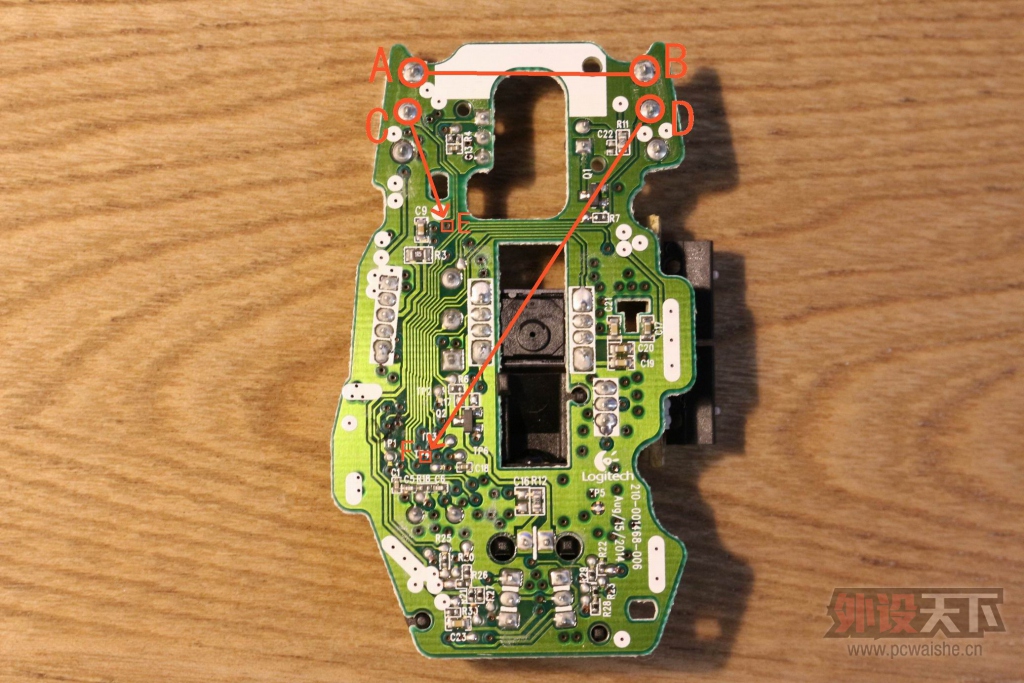

好久都没发图了，不是因为懒，其实是因为不少鼠标的线路没有比较合适的飞线点。这次给大家的是罗技G302鼠标的飞线图，有需要的同学们留着吧。 A点和B的可以互相飞线，这两个点的电路接地所以是相通的，C ...

回复信手斩蛇 发表于 2019-1-4 15:09

感谢飞线哥正好用上

回复 LBS520 发表于 2016-3-2 19:14

评测尽量做到客观公正，多加入一些视频，或者动态图！

回复 wlandytex 发表于 2016-2-26 08:23

aalfz 发表于 2016-2-25 18:00
那能直接飞主控引脚不

要是有那水平当然可以，手先要看看主控引脚的间距有多小。

回复 aalfz 发表于 2016-2-25 18:00

wlandytex 发表于 2016-2-25 15:24
实在没有合适的点了，穿孔过去就线路就进主控引脚了，要不只能就近刮开铜线就近飞。

那能直接飞主控引脚不

回复 wlandytex 发表于 2016-2-25 15:28

巧克力王子发表于 2016-2-25 11:57
偶像又来晒手艺

多谢支持。

回复 wlandytex 发表于 2016-2-25 15:28

digitalera 发表于 2016-2-24 20:34
好奇为什么不在芯片上面飞线？如果是经过了电阻或者二极管，那也可以在元件上面飞线。非要找个高难度的过孔 ...

这个问题你看看G302的板子就知道了，线路直接穿孔过来就进主控引脚了，你觉得飞线到主控引脚这点可行吗？我是没有这手法。手法娴熟的不用我说直接刮开附近的铜线自己拉锡就行，如果不懂电路那只能按我的笨方法处理了。

回复 wlandytex 发表于 2016-2-25 15:24

aalfz 发表于 2016-2-24 15:42
这飞线点未免略小

实在没有合适的点了，穿孔过去就线路就进主控引脚了，要不只能就近刮开铜线就近飞。

回复 wlandytex 发表于 2016-2-25 15:23

深澜大叔发表于 2016-2-24 15:40
她来混水，你还以为他是真问啊……

看在妹子的份上还是要耐心解释一下。

回复 wlandytex 发表于 2016-2-25 15:21

gato_shin 发表于 2016-2-23 17:28
居然是往穿板孔上飞……居然连正经的点都没有了么

穿孔过去就到主控引脚了。。。。。。。
