急，请教G602中键微动如何飞线

查看数: 32125 | 评论数: 19 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2015-11-16 23:10

正文摘要:

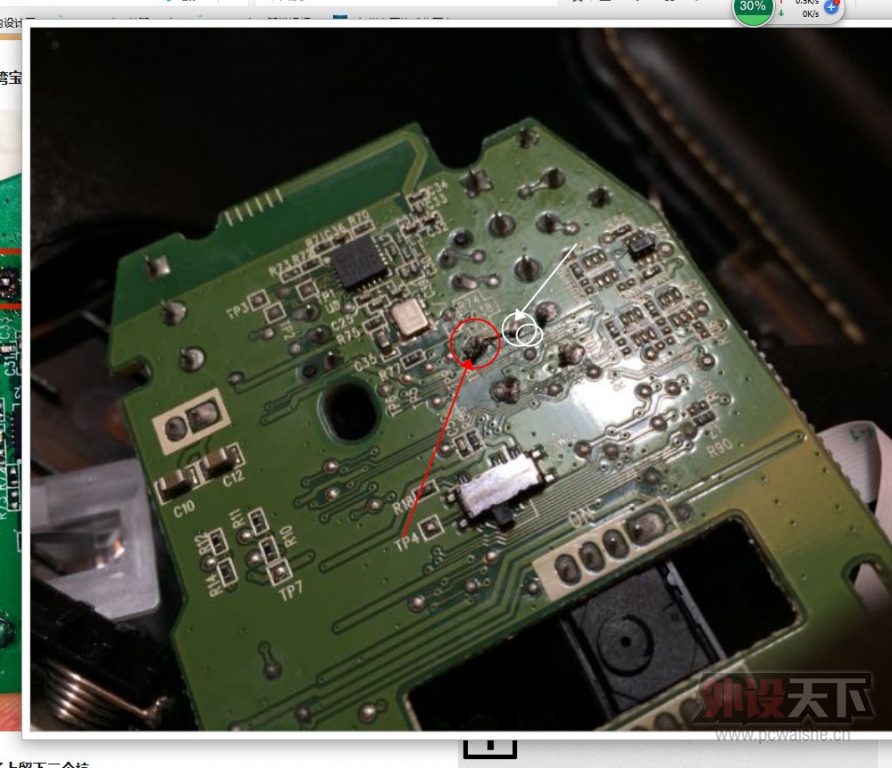

本帖最后由 12400908 于 2015-11-16 23:13 编辑急，请教一下，G602 我换中键微动，把其中一个底盘焊掉了，我飞线旁边的焊点发现不行，中间还是没用，是我飞线错了点还是？红色箭头的点底盘被我焊掉 ...

回复

回复外设换女娃 发表于 2015-11-16 23:46

罗技的鼠标板，10个有9个要把焊盘搞掉，这个故事告诉我们，不要动罗鸡的鼠标

[发帖际遇]: 外设换女娃等待了10个月孩子出生了，结果长的像隔壁老王。。系统安慰3 元发烧值.

幸运榜 / 衰神榜

回复 study 发表于 2015-11-17 00:56

外设换女娃发表于 2015-11-16 23:56
见过的所有鼠标中，只有罗技的微动是上中下都有锡的，而且焊盘也是上中下都有。设计的孔又小。罗鸡的微动只 ...

蝰蛇2013也是这样的，鼠标电路板设计水平上，罗技第一

回复外设换女娃 发表于 2015-11-16 23:56

见过的所有鼠标中，只有罗技的微动是上中下都有锡的，而且焊盘也是上中下都有。设计的孔又小。罗鸡的微动只有维修界的大师级能换

回复 human_tom 发表于 2015-11-17 10:33

本帖最后由 human_tom 于 2015-11-17 10:35 编辑

看准了那个焊盘铜片跟哪里相连，在合适位置飞线。有万用表可以测下通路情况。没有就目测，也不是什么非常难的事情，细心点就行

来自安卓客户端

来自安卓客户端

回复 12400908 发表于 2015-11-17 10:28

请教飞线方式，谢谢

回复离散型概率 发表于 2015-12-4 19:20

如果已经能够固定微动开关的话，你找到焊盘脱落那个角，把焊锡清理干净，你会看到脱落焊盘处（圆形焊盘的边沿）在PCB板子上有一层薄薄的铜片（断裂处），上面被喷涂层绿色，找好位置，要不影响其他部件走线的地方，用刀轻轻的刮掉绿色漆，不用太大够焊接电线就行，再者电线如果干涉安装，把电线外皮剥掉，把里面铜丝分一半，用热缩管，加热包裹（为了绝缘），在焊接上，我以前的蝰蛇也掉焊盘，反复焊，温度高，就容易脱落，0.3平方的电线应该不会有干涉了，刮开的铜片不爱粘焊锡的话，买点焊锡膏

回复 gato_shin 发表于 2015-12-4 14:46

Sxka3 发表于 2015-11-17 21:51
说起罗技的板子突然想起G9X那纸片般的PCB，而且焊盘超小，换微动真的要有一定功架才好动手

其實，小孔薄板比小孔厚板好弄，對比目標鋼廠大師

回复一只很OK的萝卜 发表于 2015-12-4 14:23

看来昨天那个维修实力帖子就是你这个鼠标啊！

回复 12400908 发表于 2015-11-19 11:53

是的，已经邮寄给高手，修好了拍照给大家以

newhand2010 发表于 2015-11-18 00:50
找专家来修吧。你这样的手艺和工具再搞一次鼠标就废了。
要拆下微动，用万用表测量才知道。走线都被微动挡 ...

是的，已经邮寄给高手，修好了拍照给大家以后参考。

来自苹果客户端

来自苹果客户端

回复 12400908 发表于 2015-11-19 11:52

study 发表于 2015-11-17 20:49
请问，微动是不是小三店里购的？

不知道哦

来自苹果客户端

来自苹果客户端

回复 newhand2010 发表于 2015-11-18 00:50

找专家来修吧。你这样的手艺和工具再搞一次鼠标就废了。
要拆下微动，用万用表测量才知道。走线都被微动挡住了，也有可能走中间层，更难找飞线点。

回复 Sxka3 发表于 2015-11-17 21:51

说起罗技的板子突然想起G9X那纸片般的PCB，而且焊盘超小，换微动真的要有一定功架才好动手

回复 study 发表于 2015-11-17 20:49

12400908 发表于 2015-11-17 19:38
正面

请问，微动是不是小三店里购的？
