求飞线哥来 G700S焊盘掉了

查看数: 67117 | 评论数: 32 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2015-6-16 01:34

正文摘要:

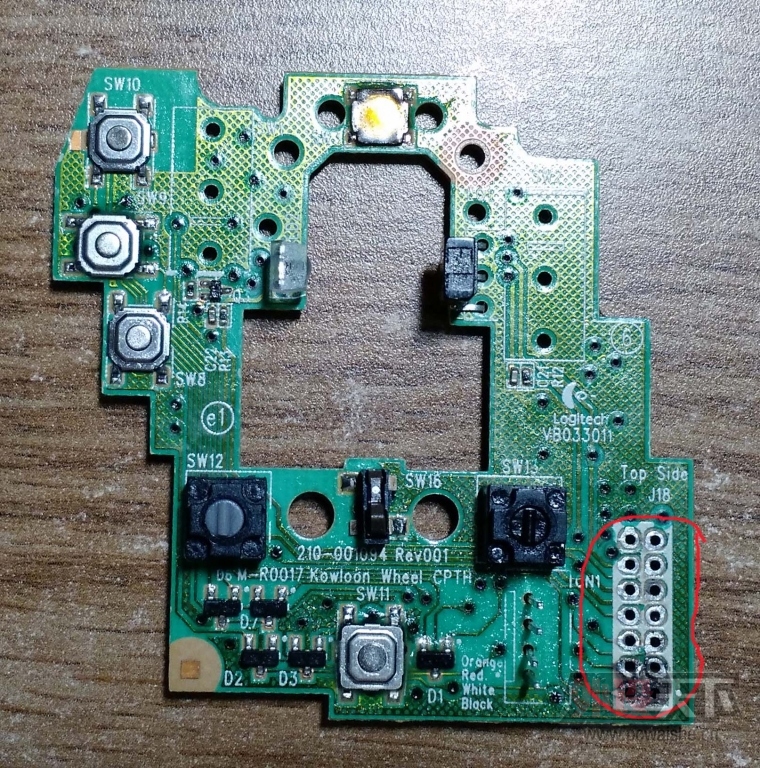

飞线哥！小弟有一事相求，最近研究更换G700S微动，谁知焊掉两层电路板连接处的14个焊盘数个，求飞线图。不胜感激。

回复

回复 gato_shin 发表于 2015-6-16 09:17

焊不明白发表于 2015-6-16 09:12
其他都好说就是最右下角的那个针脚死活找不出来是接哪里的飞线哥快来 g700和g700s结构几乎是一样的

肯定有點的，我確認過，只不過沒有飛線哥那麼有閒心挨個記錄，刮一塊銅線用萬用表點吧

回复 gato_shin 发表于 2015-6-16 09:16

study 发表于 2015-6-16 07:59
淘宝上有售仿板的购电路板自己换上就行
LZ的动手能力不错的，贴片的也能换

500和700的按鍵板有買？求老司機帶個路

回复焊不明白 发表于 2015-6-16 09:12

其他都好说就是最右下角的那个针脚死活找不出来是接哪里的飞线哥快来 g700和g700s结构几乎是一样的

回复 jiongray 发表于 2015-6-16 08:59

这个鼠标换微动真是催人泪下。。。

来自苹果客户端

来自苹果客户端

回复 study 发表于 2015-6-16 07:59

淘宝上有售仿板的购电路板自己换上就行
LZ的动手能力不错的，贴片的也能换

回复不来特 发表于 2016-9-3 14:20

控制好温度啊，最好用焊台，还有吸棒

回复 yxqnh 发表于 2016-9-2 17:41

焊不明白发表于 2015-6-16 09:12
其他都好说就是最右下角的那个针脚死活找不出来是接哪里的飞线哥快来 g700和g700s结构几乎是一样的

最右正方形那个脚在你图上左上角3个贴片按钮中间那个2脚之间那个点就是了

回复 daimon 发表于 2015-6-23 11:59

搞成这样还飞个什么线，直接买块板子吧，不要折腾了！

回复仰望永恒的星空 发表于 2015-6-22 10:18

飞线是个技术活

回复倚楼听风雨 发表于 2015-6-22 09:40

飞线哥来啦！

回复蝰蛇能小点吗 发表于 2015-6-21 23:05

真心觉得这东西换微动没必要把2块板子分开，如果是插件微动坏，买来同型号的微动，拆开，只换里面的铜片就可以了，把老微动的基座触点在用沙子打磨去除氧化，如果是贴片微动，最好上热风枪拆焊，或者用堆焊法，还有上面一位坛友说排针一根一根拆其实是大忌，正确的搞法是吧所有排针的焊脚加焊锡，堆满，让说有引脚连成一大片，一下加热，稍用力就一次性全部拔下了，表示愿意免费为楼主维修，如果方便的话，我在广州

回复赛酷 发表于 2015-6-17 22:11

焊不明白发表于 2015-6-16 09:31
初来乍到请问老徐是哪位？我主要还是想自己动手那样才有乐趣鼠标坏了重买一个简单但是乐趣就没有了
...

恩，自己动手丰衣足食

回复﹏、＼Ｚ_. 发表于 2015-6-16 19:28

焊不明白发表于 2015-6-16 09:28
他消息回复我了他也没有这个图

那不是完蛋了～

来自苹果客户端

来自苹果客户端

回复焊不明白 发表于 2015-6-16 13:17

kevinforwto 发表于 2015-6-16 13:09
看了下，小板配件88元。
原来的焊接14针改插接配件5元。
淘宝有售，可以买来，让家门口熟悉的手机维修的 ...

辛苦让你费心了我是这两天右键不灵了一怒之下就拆了连微动都还没买
