鼠标维修罗技G100S飞线图（献给爱折腾的你）

查看数: 41287 | 评论数: 16 | 收藏 1

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2015-3-16 19:59

正文摘要:

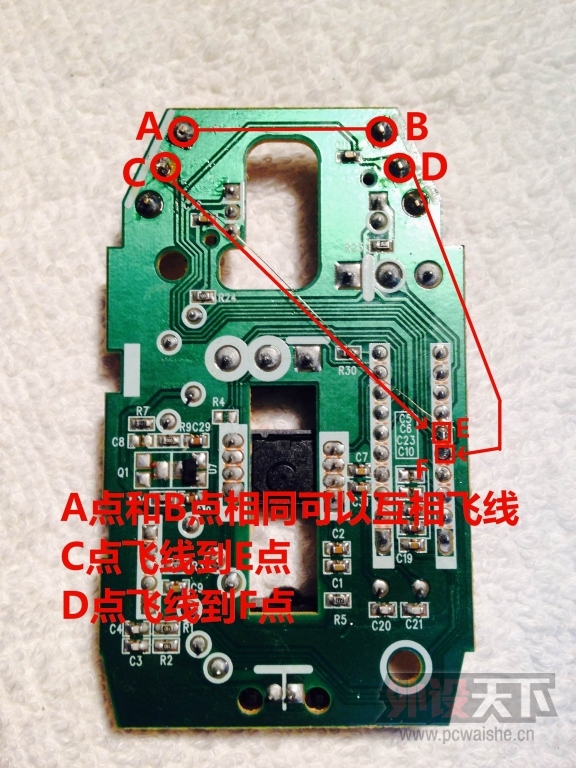

本帖最后由 wlandytex 于 2015-3-16 20:00 编辑一张图，自己看，需要的就留下吧。不明白的私下PM我吧。

回复

回复 wlandytex 发表于 2015-3-16 22:10

Zero2006 发表于 2015-3-16 20:56
这个应该有点物理基础的都能自己看出来吧

能。只要线你不会看花眼就能看出来。

回复 wlandytex 发表于 2015-3-16 22:12

study 发表于 2015-3-16 20:43
坐下学习，

你还用学习？一看就明白了。

回复 wlandytex 发表于 2015-3-16 22:12

w13089633466 发表于 2015-3-16 20:50
飞线哥的飞线作业必须要支持

多谢支持

回复 Zero2006 发表于 2015-3-16 20:56

这个应该有点物理基础的都能自己看出来吧

点评

能。只要线你不会看花眼就能看出来。详情回复发表于 2015-3-16 22:10

[发帖际遇]: Zero2006看日本文艺片的时候，正好被40岁班主任看到、班主任奖励Zero2006 3 元发烧值。然后就没有然后啦！.

幸运榜 / 衰神榜

回复 w13089633466 发表于 2015-3-16 20:50

飞线哥的飞线作业必须要支持

点评

多谢支持详情回复发表于 2015-3-16 22:12

回复 study 发表于 2015-3-16 20:43

坐下学习，

点评

你还用学习？一看就明白了。详情回复发表于 2015-3-16 22:12

回复越塔送人头 发表于 2015-8-21 11:37

支持飞线哥

回复 wlandytex 发表于 2015-8-21 09:28

systc 发表于 2015-8-21 01:06
你好，请问这鼠标5p接口焊盘掉了，飞线图有吗

没有。你说的5P就是鼠标线跟板子接口的地方是吧？？？

回复 systc 发表于 2015-8-21 01:06

你好，请问这鼠标5p接口焊盘掉了，飞线图有吗

来自苹果客户端

来自苹果客户端

回复 wlandytex 发表于 2015-8-10 00:12

louise0923 发表于 2015-8-9 22:12
怕是只能这样了。本想淘宝买个板子的，100的倒是有，找不到100S。

这两个板子理论上应该是一样的。

回复 louise0923 发表于 2015-8-9 22:12

wlandytex 发表于 2015-8-9 01:42
详细的没有，只能目测电路的找合适的位置飞线。

怕是只能这样了。本想淘宝买个板子的，100的倒是有，找不到100S。

回复 wlandytex 发表于 2015-8-9 01:42

louise0923 发表于 2015-8-8 23:17
请问，有没有更详细的电路图？
请看，黑粗线的地方断裂了，手头没有万用表，没有办法测试。有些地方是白漆 ...

详细的没有，只能目测电路的找合适的位置飞线。

点评

怕是只能这样了。本想淘宝买个板子的，100的倒是有，找不到100S。详情回复发表于 2015-8-9 22:12

回复 louise0923 发表于 2015-8-8 23:17

请问，有没有更详细的电路图？
请看，黑粗线的地方断裂了，手头没有万用表，没有办法测试。有些地方是白漆盖住了看不太清，不知道能不能飞线。


回复外设基友 发表于 2015-3-17 08:02

谢谢楼主

来自安卓客户端

来自安卓客户端

回复 wlandytex 发表于 2015-3-16 23:46

豆芽2014新版发表于 2015-3-16 23:25
我一个io 总是抖动。咋回事啊能修么

如果是光头出问题，那你不如重新买套板子。淘宝二手板子也挺多的。
