DIY120颗背光LED同步亮度测试洞洞板

查看数: 31423 | 评论数: 18 | 收藏 1

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

完颜哒哒迩

发布时间: 2015-1-19 02:45

正文摘要:

本帖最后由完颜哒哒迩于 2015-1-22 12:12 编辑在某H网站看到了一只LUCKYBIRD，就过来看看，发现菊苣们动手能力都很腻害，一直想做个机械键盘LED测试的板子，淘宝上有一些测试板，没这么大阵势，为了兼容各种规 ...

完颜哒哒迩 发表于 2015-1-19 04:59

LuckyBird929 发表于 2015-1-19 04:45
这个.......

是啊，龙猫君醒得真早

点评

LuckyBird929

额这时间我仍然在线只有一种可能额就是我还没睡- - 不过现在打算去睡了 - - 详情回复发表于 2015-1-19 05:01

LuckyBird929 发表于 2015-1-19 04:45

这个.......

再说我咩 - -

点评

完颜哒哒迩

是啊，龙猫君醒得真早详情回复发表于 2015-1-19 04:59

完颜哒哒迩 发表于 2015-1-19 04:27

十指琴魔爱外设2 发表于 2015-1-19 04:07
看起来貌似听高端的但是完全不知道要做什么等待最终结果

可能我买的是LED不是太好，有的亮度明显差太多，就想用最低的成本做个板子，在USB +5V条件下，同步测试、挑选120颗LED，另外有空地装了颗轴还有肖特基、杜邦插针，用来测试键盘主控芯片的针脚。

完颜哒哒迩 发表于 2015-1-20 14:05

A1400AMS3C 发表于 2015-1-20 11:14
LED串个五六百欧的限流电阻的问题是电流不敢太大，120LED都超1.5A了

我用的方法是用1N5408二极管（1N5 ...

我每个LED配一个电阻，电压不同我知道，我焊完了

完颜哒哒迩 发表于 2015-1-20 13:54

gangluan2010 发表于 2015-1-19 13:13
这东西要怎么玩..

更新完了，请阅

A1400AMS3C 发表于 2015-1-20 11:14

本帖最后由 A1400AMS3C 于 2015-1-20 11:18 编辑

完颜哒哒迩发表于 2015-1-19 19:57
这是技嘉的SATA①或者SATA②时代的线，我以前特喜欢这一抹骚黄，还卷过电话线，但是这线尼玛会黄C7，逼得 ...

LED串个五六百欧的限流电阻的问题是电流不敢太大，120LED都超1.5A了

我用的方法是用1N5408二极管（1N540X系列都行）~此方法的优点是不怕烧掉~

但是你要注意，红绿/蓝白的电压是不一样的，前者用4个，后者用3个

完颜哒哒迩 发表于 2015-1-19 19:57

A1400AMS3C 发表于 2015-1-19 09:33

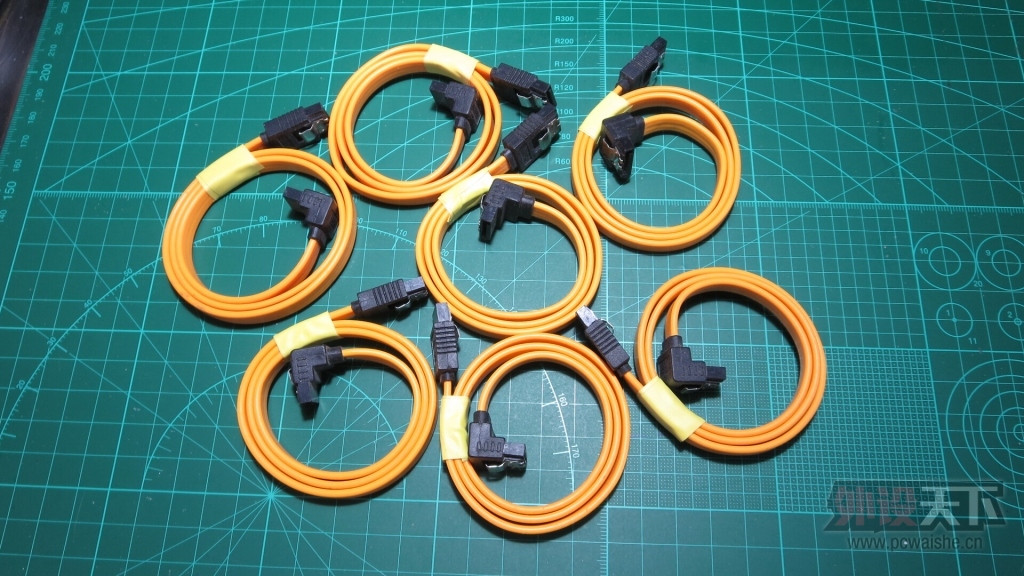

居然用SATA线~而且看起起来还是SATA-3

总感觉怪怪的~我印象中GIGA有段时间特喜欢黄色SATA，现在都是蓝色 ...

这是技嘉的SATA①或者SATA②时代的线，我以前特喜欢这一抹骚黄，还卷过电话线，但是这线尼玛会黄C7，逼得我立刻全部赛诺菲，现在都换成微星标配的白头黑线SATA3。

用5V还是3.3V？因为键盘是外部设备，只能考虑USB取电或者外接变压器，12V太暴力，5V最好，3.3V不方便，这年头谁家都有好几个5V USB手机充电器，废物利用。LUCKYBIRD曾经教导过我，上5V，LED再串个五六百欧的限流电阻，这样混灯也超方便，只要换电阻值就可以了。
