外设天下 - 电脑外设发烧友聚集地»论坛 > 综合讨论区 > 键盘区 › 谁知道6gv2怎么飞线。。

谁知道6gv2怎么飞线。。

查看数: 14496 | 评论数: 8 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

songjie88

发布时间: 2014-11-5 22:37

正文摘要:

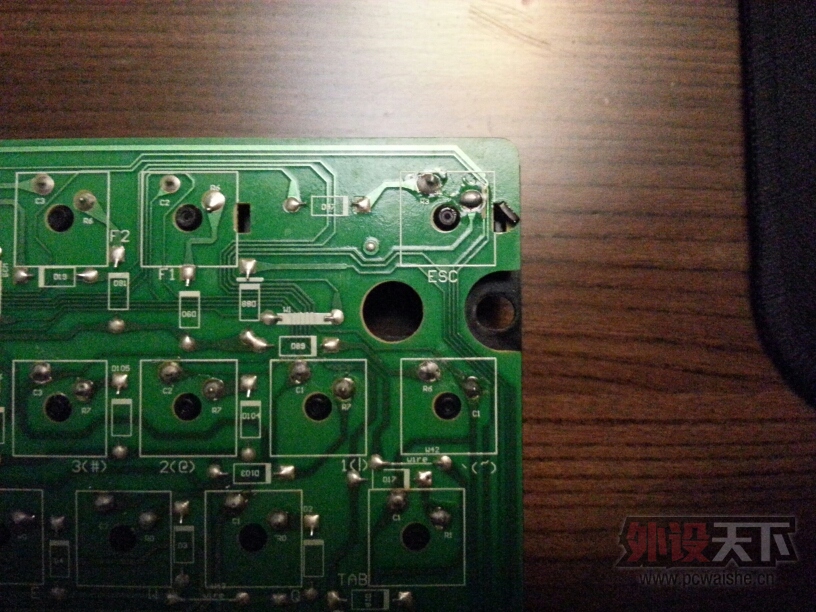

本帖最后由 songjie88 于 2014-11-6 09:26 编辑手里闲置一把6GV2黑轴，最早的版本。最近想着给它换个轴别再吃灰了，换好轴以后直接焊，发现ESC失灵了右边的焊盘掉了，我看那个线到~的一个脚上，是不是直接飞线就 ...

songjie88 发表于 2014-11-6 17:11

study 发表于 2014-11-6 09:45
电路走法全能看清楚，直接用线焊上就行。一头焊到电路铜薄上，

我主要不知道，走线怎么走。。还有飞线用什么焊线啊。。

点评

study

铜丝，详情回复发表于 2014-11-6 21:35

study 发表于 2014-11-6 09:45

电路走法全能看清楚，直接用线焊上就行。一头焊到电路铜薄上，

点评

songjie88

我主要不知道，走线怎么走。。还有飞线用什么焊线啊。。详情回复发表于 2014-11-6 17:11

fox1945 发表于 2014-11-6 03:24

等大神来

tianxiayishun 发表于 2015-2-16 01:26

等大神来

LuckyBird929 发表于 2015-2-15 23:30

最左边的红线你修复焊盘连线or直接连到下面那个点上都行

中间那条线貌似也给你弄断了

右边那条看图不清晰无法确定

买那种修PCB用的那种0.1mm的漆包线

用小刀轻轻刮掉PCB上的绿油露出铜的部分

涂抹助焊剂（松香or无酸焊油）

烙铁350゜先给刮开的铜箔上锡

然后漆包线适量长度两头用烙铁400゜先上锡

烙铁350゜把漆包线上锡的端小心的焊接在需要的位置

cch315 发表于 2015-2-15 23:14
