XAI换微动左键失灵，求高手看下板子照片分析原因，谢谢

查看数: 7420 | 评论数: 10 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

8905841

发布时间: 2014-10-16 15:25

正文摘要:

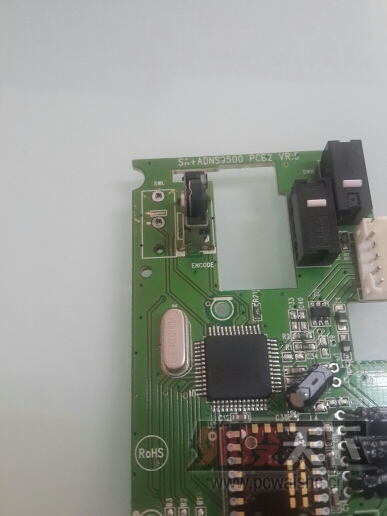

中午换微动的，结果换好了，左键没反应了，请高手看下。是正面露铜还是第3个孔要飞线？

回复 8905841 发表于 2014-10-16 16:40

sbiuggypm 发表于 2014-10-16 16:37
不需要，第3个孔只是起固定作用而已，不焊都可以

会不会是正面掉漆的原因？

点评

sbiuggypm

不用纠结在第3个孔上，第3个孔只是做固定的作用，况且1没见焊盘，2没见有走线，你自己排除一下，是不是左键你焊的时候没焊实，或更换的微动有问题之类的详情回复发表于 2014-10-16 16:49

来自安卓客户端

回复 8905841 发表于 2014-10-16 16:39

study 发表于 2014-10-16 15:43
通孔电路板，可能中间引角的通孔中电路断了。

这个问题解决方案要问飞线大神。

谢谢

来自安卓客户端

回复伽蓝雨落 发表于 2014-10-16 16:38

不懂帮顶~

回复 sbiuggypm 发表于 2014-10-16 16:37

不需要，第3个孔只是起固定作用而已，不焊都可以

回复 ATZ 发表于 2014-10-16 16:33

小心别短路

回复 study 发表于 2014-10-16 15:43

通孔电路板，可能中间引角的通孔中电路断了。

这个问题解决方案要问飞线大神。

回复 8905841 发表于 2014-10-16 21:50

kids0724 发表于 2014-10-16 17:13
如果只是左键不响应,右键或者其他键都正常,一般考虑是左键的微动短路,或者微动通孔短路,新的微动一般情况下 ...

谢谢，按你方法把孔那边清理了下，重新上微动，一切正常了

回复 kids0724 发表于 2014-10-16 17:13

如果只是左键不响应,右键或者其他键都正常,一般考虑是左键的微动短路,或者微动通孔短路,新的微动一般情况下短路的可能性较低,你看是要多注意一下通孔周围是否有焊锡搭接到地铜上面了,如果第一个孔本身就是接地的那就无所谓.
从板子上面细看,中间的孔可能是用来接电源或者芯片引脚的,如果这个引脚接地的话,你的微动是不起作用的,一般这样的引脚都一颗上拉电阻,在微动不按下去的时候是3.3V的,按下去就接地了,只是一般情况下是这样的,你可以用万用表量中间引脚的电压是多少来确认有没有接地.(我估计你没有).

所以你用个最简单的方法,就是把中间那个通孔周围的锡都烫开,保持与通孔与旁边的地铜分开,焊的时候小心了,别焊到地铜上面去,也别烧坏焊盘.

点评

8905841

谢谢，按你方法把孔那边清理了下，重新上微动，一切正常了详情回复发表于 2014-10-16 21:50

回复 sbiuggypm 发表于 2014-10-16 16:49

本帖最后由 sbiuggypm 于 2014-10-16 16:51 编辑

8905841 发表于 2014-10-16 16:40
会不会是正面掉漆的原因？

不用纠结在第3个孔上，第3个孔只是做固定的作用，况且1没见焊盘，2没见有走线，

1.2孔看图片焊盘应该还在，你自己排除一下，是不是左键你焊的时候没焊实，或更换的微动有问题之类的

回复 kids0724 发表于 2014-10-16 16:48

看上去像是第一个孔的铜被焊锡搭接到用作地的铜区上面了,你把第一个孔的焊锡清理一下,看看孔周围是否有与地铜连接的焊锡
