13版蝰蛇线路板飞线图

查看数: 23946 | 评论数: 26 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

大温柔丶

发布时间: 2014-9-16 17:48

正文摘要:

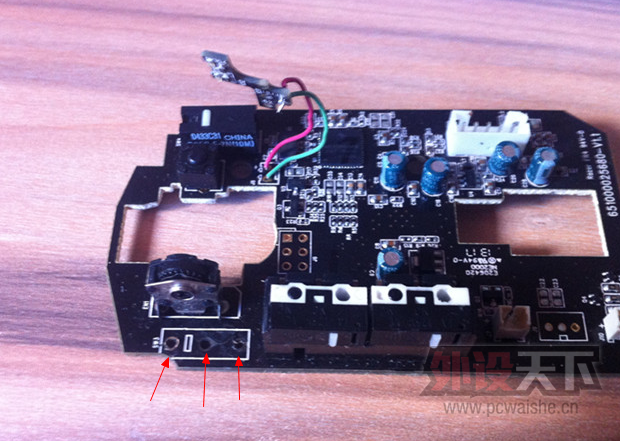

本帖最后由大温柔丶于 2014-9-16 17:54 编辑前一左键感觉有点双击.朋友说帮我换微动. 换了之后发现左键失效. 拆开1看发现焊点的1个小铜圈还是什么的给焊掉了. 估计是因为电焊温度过高看了好多教程说接跟飞 ...

回复 wlandytex 发表于 2014-9-16 20:34

GzSo 发表于 2014-9-16 18:36
赶紧艾特飞线哥啊！！@wlandytex

咪咪兄，我尼玛没修过13版的蝰蛇啊，老蝰蛇的飞线我有，新的没修过。出来没两年都没过保，所以没人找我修，自然也没有飞线图。。。。。

回复 ynbd222 发表于 2014-10-12 18:07

我两年半前的黑色经典版，半个月前双击了，网购7N 10M换上后发现滚动滚轮，指针只能上下小幅度乱动，于是又买了ALPS编码器换上还是不行。发现排线一端有点软，怀疑是排线有断。家里没有万用表，一来气把所有排线都拆了，悲剧发生：掉了3个焊盘。上网搜到楼主的飞线图，直接从pcb版上飞了9跟线到另一块版的排线插口上（黑色经典版9号线不用），满血复活。
非常感谢楼主。顺便吐槽下蝰蛇的排线，也太差了，我已经很小心的了，竟然换个微动还会断。

回复 nokia6665619 发表于 2014-10-6 02:27

最好不要自己弄啊，淘宝上面有修鼠标的呀，发过去修一下就好了

回复 wlandytex 发表于 2014-10-3 00:03

大温柔丶发表于 2014-10-2 19:46
当时发帖没人回.我又没地方修.
我就从随便买了个kinzu v2.然后就忘记我蛇的事了.- -
虽然没图.不过也很 ...

没有亲自测过，目测不出线路的走向，我敢说飞的对不对。

回复大温柔丶 发表于 2014-10-2 19:46

wlandytex 发表于 2014-9-16 20:44
你是13板蝰蛇的IO芯？我见他们不是都改的3.5G的蝰蛇芯吗？

当时发帖没人回.我又没地方修.
我就从随便买了个kinzu v2.然后就忘记我蛇的事了.- -
虽然没图.不过也很谢谢飞线哥.

http://www.pcwaishe.cn/forum.php ... 126&pid=6880653
这2种我感觉不一样. 也不知道哪个是对的. 麻烦飞线哥给看看.
嘻嘻

回复大温柔丶 发表于 2014-10-2 19:43

GzSo 发表于 2014-9-16 20:38
楼主悲剧了，我板子的，还是正在使用的，但是尼玛我的是自己搞的IO蝰蛇，被我用热熔粘死了，！测量不了了 ...

当时发帖没人回.我又没地方修.
我就从随便买了个kinzu v2.然后就忘记我蛇的事了.- -
看您一直回复
谢谢小哥了.

回复 ☆心，坚定 发表于 2014-9-19 12:08

5imm 发表于 2014-9-16 22:04
蝰蛇13 左键只有一个飞线点就是微动中间的那个针脚，不过走线在板子的正面，见第一张图背面的飞线点第二张 ...

尼玛这战损·········碉堡了有木有

回复经典传奇 发表于 2014-9-17 15:08

寄给飞线哥处理吧

回复 xiaofuyou521 发表于 2014-9-16 23:48

感觉楼主这是焊盘全掉，其他没什么损伤啊
