外设天下 - 电脑外设发烧友聚集地»论坛 > 综合讨论区 > 键盘区 › 鸭子 9008 G2 Pro的改灯

鸭子 9008 G2 Pro的改灯

查看数: 9888 | 评论数: 6 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

团长K

发布时间: 2013-8-25 13:46

正文摘要:

本帖最后由团长K 于 2013-8-29 10:16 编辑有人研究过鸭子 9008 G2 Pro的改灯吗？灯位是预留的有什么地方需要改的吗？或者有没有大神传张9008 S2的PCB 大图看看？两个区别在哪里～

团长K 发表于 2013-8-30 21:45

看PCB图放大了还是能看到飞线的就上面那几根飞线飞下就好了啊
最右边的四个功能键有点特殊是正极是联通的只要把四个负极都连起来然后飞入总线路正极飞一个到总线路那就是全键背光了

小西瓜912 发表于 2013-8-30 18:39

哈哈，不错呀，别人没攻略，兄弟出一个给大家参考一下呗

团长K 发表于 2013-8-30 16:48

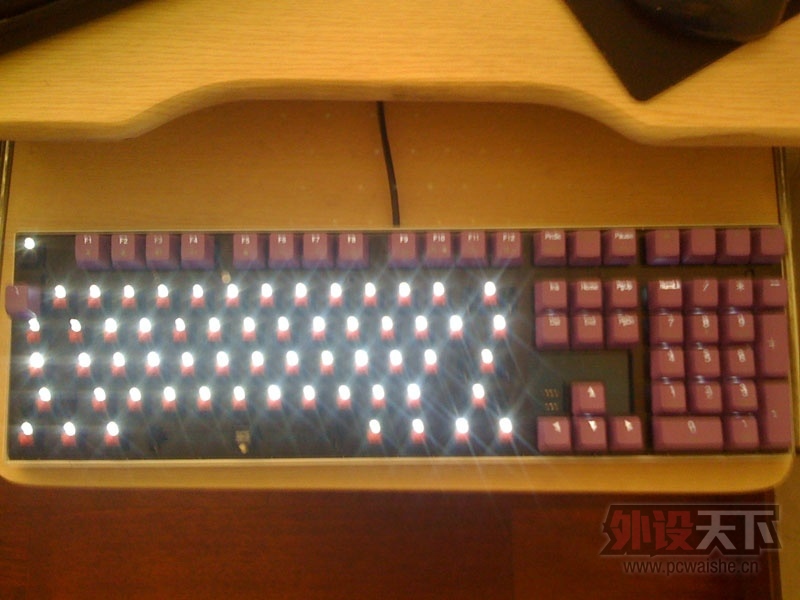

今天把剩下那些索性都飞线路上现在全灯都能亮

bachelorlin 发表于 2013-8-29 16:23

漂亮，，

团长K 发表于 2013-8-28 23:32

这么久没人回答这几天自己有空研究了下这块板子的灯路是分区的估计就是9008 S2的缩减版.（有技术能力的把少掉的东西元件焊回去固件重新写下应该就是把S2了）
改灯很简单负极都是联通的. 正极分区的只要把分区那区域的正极线路飞线联通下就好了总共10条飞线左右
全灯就飞好了
另外空格和最右边的四个功能键线路有点麻烦连不起来没仔细查下去，没灯就没灯吧。这键盘背光Fn+F9只能开关不能调节比较遗憾有空在上图
不知道大神都有什么解决方案。
