今天闲来无事。发现激光鼠标一个设计缺陷。。（更新！）

查看数: 15486 | 评论数: 31 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

zhoubenzhu

发布时间: 2009-10-11 18:23

正文摘要:

本帖最后由 zhoubenzhu 于 2009-10-12 11:24 编辑先说我用过的罗技激光鼠标，g3,g500,g9x,罗技代工dell激光鼠。除了g500出掉了之外，另外3只今天都拿出来试过了。也许说是缺陷有点言重了。。切入正题，问题就 ...

回复 zhoubenzhu 发表于 2009-10-12 11:41

28楼那2个网址挂了啊打不开你pm我地址吧

回复 zhoubenzhu 发表于 2009-10-12 11:37

嗯，好深入，慢慢看。

回复 d57929977 发表于 2009-10-12 11:37

我靠不让发网址啊

回复 zhoubenzhu 发表于 2009-10-12 11:34

图挂了。。
看来激光鼠标接收器不能垂直于工作表面，这是个没法改变的问题。
嗯，，并不是说激光鼠不好，算是我一个外行对鼠标工作原理更深一布的了解吧。各有各的优点。

回复 d57929977 发表于 2009-10-12 11:33

本帖最后由 d57929977 于 2009-10-12 11:35 编辑

http://diy.pcwaishe.net/mouse/study_mouse/0902/1550361_1.html

http://itbbs.pcwaishe.net/diy/10184426.html
这2个帖子解释的很详细激光鼠标基本这样设计

回复 d57929977 发表于 2009-10-12 11:26

本帖最后由 d57929977 于 2009-10-12 11:30 编辑

普通LED引擎的LED位置一般较低且以很小角度倾斜于工作表面，而SENSOR往往垂直于工作表面，这是将LED发光通过透镜以比较小的角度斜射在工作表面上，使工作表面的凸起处被光照射呈明亮状态，细微凹处则出现阴影，然后使用SENSOR对工作表面上的光亮和阴影部分共同构成的图案进行采集，通过比对上下两幅图案的阴影部分的变化来判断鼠标的移动。这也早就了普通LED光学鼠标不能在太光滑的表面上工作的特性，因为一旦表面太光滑，没有足够的凹凸不平形成阴影，那么SENSOR采集到的图像就无法带有足够的判断微移的信息

光电：

激蓝光

蓝

影：

回复 zhoubenzhu 发表于 2009-10-12 11:25

25# d57929977
恩我又更新了下今天把铜斑和巨蝮拿出来了
你有铜斑你自己可以试试啊垂直拿起鼠标光标会向下动我刚刚试过了

回复 d57929977 发表于 2009-10-12 11:18

本帖最后由 d57929977 于 2009-10-12 11:21 编辑

罗技的光电鼠标很多都是接收器和鼠标垫的

我的铜斑蛇好像接收器也不是垂直于鼠标垫的

回复 zhoubenzhu 发表于 2009-10-12 11:09

楼主去搜下鼠标光头设计还有光学原理之类的吧

这不是缺陷，是专门这样设计的
d57929977 发表于 2009-10-12 09:39

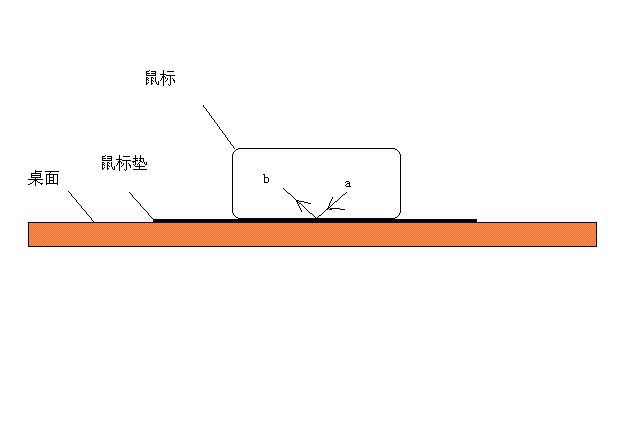

我想表达的是，为什么其他的鼠标可以设计成接收器于鼠标垫垂直，而罗技的激光鼠标的设计，直接影响了光标的移动，垂直拿起鼠标，光标会竖直移动。
也许是激光鼠标特有的性质，无法将接收器垂直于鼠标垫平面？
razer的激光鼠标倒是没发现这个问题。
激光鼠只用过罗技和razer两个品牌，razer没有那样设计。
