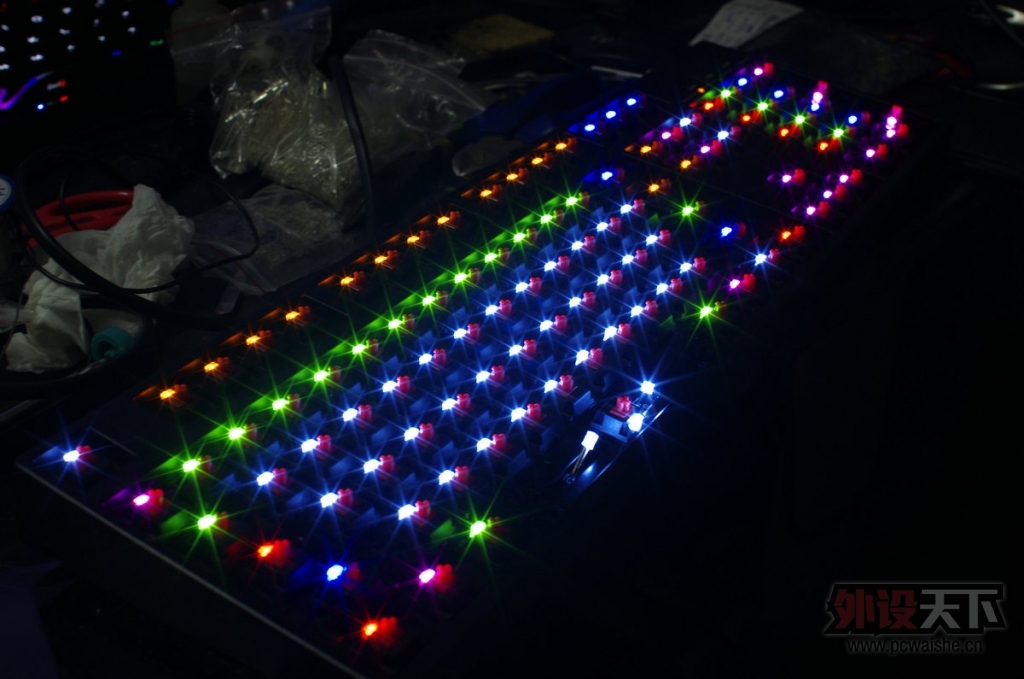

本帖最后由 LuckyBird929 于 2013-11-24 23:06 编辑 四. 具体操作步骤 免责声明: 本文纯粹属于网友分享经验,由于动手能力不足或准备不充分 导致的一切问题本人概不负责. 拆焊也算是比较精细的活,需要平心静气,切忌急躁,急功近利. 名词解释: 管脚:发光二极管也就是LED的两个脚 焊点:管脚焊在焊盘上 这整个就叫焊点 焊盘:就是主板上用来让你焊接元器件的印刷电路 (如下图 这些带焊锡的银色洞洞都叫焊盘)  焊盘其实只是一层很薄的铜皮附着在电路板上,所以千万小心 万一弄脱落了 就需要漆包线飞线,会灰常麻烦. 你想好了而且对风险有一定的认识了也同意这免责条款后还是打算自己动手改灯? 那请对照前文工具篇准备好工具 并且做自己的灯光配色方案 准备自己需要的LED及数量(采购数量最少都要是实需数量的110%)顺便需要换混轴的也请自行准备好替换的轴体 我们准备搞起~ 搞起搞起搞起~ 说明一下 以下其实参与的键盘有2把 一把铁修罗是上一次改灯的时候实拍的图,本来只是想在那个评测的帖子里面写上大致过程贴点图就成了,现在既然把过程拿出来单独开个教程贴,图片就不够了,所以为了写评测 所以特地拆了一把9008S2 换的是一个NumLock灯换的7彩慢闪. 从电路板上看 网格的是9008S2 纯红色的是铁修罗(好吧 网..........我又邪恶了) 温馨提示 请看完如下一整个步骤再进行操作 否则可能出现断章取义导致失败或损坏 准备工作 1.拆解外壳即电源线之类的附件只要主板 这我想我就不发图了 这都拆不下来的话,就这动手能力还是别想神马改灯了 胆大心细 小心别弄断卡扣就成............. 现在绝大多数键盘都是有插头分离线的 一并拆走注意钢板的接地线  2.根据自己的方案确定到底哪些LED是需要被更换的,可以在主板反面做好记号(有些主板背后都已经标注了这是神马按键) LED的正负极如果主板没有记号的 自己手动做一般都是一顺边的 一颗是左边正极那整把键盘基本都在左边(有些轴体是侧装的 自己记录好正负极) 可以话草图记录 也可以直接用笔在主板上做记录 建议把全部的键帽都拆掉再进行下一步(神马你懒惰?或者拆了找不到键位不会装 好吧至少把需要更换LED的键位的键帽拆掉) 反面看看 这图是9008S2 哪个键 LED正极 都有做标识 先认识一下  下面就要动手了拆焊了 3.先把电烙铁预热 拆焊的话设定温度要稍微高一些 一般在300-350度左右 右手拿电烙铁,左手拿吸锡器并把推杆推进去 左手拇指按住那个吸锡器触发的按钮(神马你是左撇子?自己看怎么拿吧 我一个人双手都上去了还要想办法拍照的).  技巧是先用烙铁去融化焊锡,一般大约1-2秒,连续给焊点加热绝对不要超过5秒,你可以看得到1-2秒焊锡被融化了,再等个半秒彻底融化一下,然后迅速的撤走烙铁并把吸锡器垂直按在这个焊点上并按下开关  有些人说吸锡器应该与主板保持一定的角度 不完全盖住 烙铁并不完全撤走只是尽量靠边 我说这要看元器件孔是否能够透气,反正我在吸锡的一瞬间是习惯于垂直与主板的 这其实是个连续的步骤 新手可能需要尝试多次之后才能成功,熟练总是需要过程的.我大概最快可以2-3秒一个焊点吧. 如果用得是吸锡电烙铁的话就简单了很多 可以单手操作 垂直于主板 轻微的绕着焊点管脚转动个1圈 然后按下触发开关就好了时间不要过久 连续给焊点加热绝对不超过5秒  直到看到如下的样子 可以看到下图Num Lock LED负极的焊点中 LED的管脚已经完全与主板焊盘分离  看到如上图那样 说明你已经成功了.............................一个焊点 不管你用得是烙铁加吸锡器还是吸锡电烙铁,如果一次不成功,不要紧,间隔个5秒以上可以再来一次,切忌不可心浮气躁急功近利,连续加热 焊盘温度太高会直接脱落 那到时候你就哭吧......... 如果2次仍然不成功 那必须要做另一件事 就是补焊(神马?还没拆下来 还要再焊上去?)需要把焊点再补一点焊锡上去让他饱满 这叫以退为进 焊点上锡太少 反而不太容易被吸走. 这是神马原理?其实很简单,焊锡多了 吸锡器与主板之间的缝隙就小 吸锡器的吸力就可以直接传过去(类似吸螺丝的时候吸不出来 小时候爸爸教的 用筷子把螺丝头用力按进去 然后在一鼓作气的吸出来)如果焊锡少了,就漏气的多了 也就不太好吸了. 补焊的方法跟一般的焊接是一样的 一手把烙铁顶在焊盘上,另一只手把焊锡丝慢慢送进去 其实只需要一点点 这个度和量 摸索几次就好了  补焊之后可以再重复上面的拆焊动作 直到管脚和焊盘完全分离 两个脚都分离了 就可以进入下一步  可以很负责任的说 就算是再高手的高手 也会有一个焊点吸很多次补焊很多次再吸很多次的事情 究其原因,一般就如下几种 #管脚在焊接之前就不是笔直的 所以导致管脚和焊盘其实是贴在一起的或者空隙非常的小 由于金属液态的表面张力都比较强所以很难吸除(理论上管脚和焊盘本身是不直接接触的是用锡来让他们导通的 ) 这情况在部分厂商特别多 喜欢拔脚掰弯了把元器件固定在主板上再焊接 都每考虑过将来拆焊是多痛苦的事情 解决办法就是用烙铁加热后 试着在锡融化的时候用烙铁去拨动管脚 让他不要直接接触焊盘 必要时可以用钢制尖头的小镊子(见工具篇5号工具左边一把)钢制工具不粘锡 所以可以在融化的锡浆内工作 #焊盘中间的孔在电路板做的时候就开的太小 导致管脚和焊盘之间本就没有空间 这种就比较悲剧了 解决办法就要用到上面工具篇的12号 除锡带 用它贴在焊点上慢慢的加热 慢慢的吸走焊锡了 *遇到拆不下来的情况 也可以用终极法 就是把键盘竖起来 在正面用镊子或者钳子轻轻用力拉扯LED的情况下 反面用烙铁同时融化两个管脚上的锡 这样锡融化后就可以被从正面给拔出来 拉出来之后再用吸锡带慢慢清理残锡把焊盘弄干净方便安装新的LED 重复以上步骤 直到所有你要更换的LED的管脚都被焊除  4.把电路板反回到正面 用尖嘴钳或者镊子拔出LED 如果你要拆焊多个原件 可以先一次全部拆焊完毕再反过来拔LED 这也是有技巧的,如果这LED拔上去一点都不动,或者很明显只有一边松动另一边完全不动(LED2个管脚 所以有两边) 建议你还是反过来看看焊点到底吸干净了没有或者管脚与焊盘到底完全分离了没有 如果确认完全分离了的话 由于电路板开孔比较小 元器件管脚上总还是多少带点锡卡住了的话 这时候可以稍微用一点蛮力 其实如果如果厂家做工比较好的话 吸掉焊锡的LED 你不用动他 他自己就已经掉下去了.......... 如果你所有的需要换的LED已经都拆掉了 焊盘都比较干净(至少洞洞每堵塞) 我们可以进行下一步 5.LED的插入 建议在插入前 先把所有准备要插入的LED都测试一下,因为上去之后再有坏的就又要拆了,经历过上述拆焊步骤的你肯定不想再来一次的......... 请先搞清楚主板孔位的正负极和LED的正负极 空位上一般正极会有标识,没有的就要靠之前自己记录的位置了 正极对正极 负极对负极 强势插入...........好吧我又邪恶了....... 如果需要事先先处理的LED 请处理完了再插.比如砂纸打磨头部散光 或者切除掉底部的边缘等等  把你需要的颜色插入到需要的位置 可以把电路板两边垫高架空 然后把LED都插好再一次性翻过去焊接 2*3*4方形LED 插进去之后需要轻微用力的按一下 让他卡住 这样一方面稳固,另一方面不会在还没焊接之前反动电路板导致LED脱落 插入的时候最好还是用镊子把 不容易把手上的油脂弄在管脚上影响焊接  反过来看看  非方形的LED 插入之后可以把管脚稍微的掰弯一点 别太多 等下焊接之前还要掰回来的 掰的时候尽量捏住远离LED头部的脚底(不是根部 好吧 我邪恶了)去掰 因为管脚靠近电路板的地方尽量不要摸  如上图 稍微掰弯一点点就可以了 多了等下焊接的时候掰不直会影响下次拆焊........(下次?呵呵 说不定哪天看腻了还要换 或者万一失手焊错了呢?) 经历过拆焊步骤的 绝对不想遇到焊在板子上的管脚是弯的....... 6.排色 这一步 怎么说呢 带灯阻的电路基本可以随便插一般是没事的 如果小心点还是焊好再试 搞不好插来插去的少了主控也说不定 这是上电排色看效果的图....LED都插满了 可能焊盘太干净了 所以大部分都接触不良没有亮起来 要手去动一下管脚才亮的......... 反正计划没有变化快 你之前的计划色可能又感觉不好了 没事 现在换工程量还不大 重复步骤4-5就可以了 不试试怎么知道是不是喜欢 哦~我说的不是MM 是LED..............  排好了你满意的颜色 就可以进行下一步了......... 7.点焊 我的习惯是所有的LED先点焊一个脚 也不用焊的特别好的 只是用来固定 焊接方法是一手把烙铁顶在焊盘上,另一只手把焊锡丝慢慢送进去 其实只需要一点点 这个度和量 摸索几次就好了   如果是掰过的LED 先焊接没掰过的那个管脚 焊接哪一个LED 用手在背面顶一下 确保插到位 稳固之后再焊接  把所有的LED都焊一个脚之后 再把所有的LED的另一个脚点焊一下(掰弯过的脚要先掰直了再点焊 反正尽量直就对了 方便自己啊)  这样两个脚都点焊过之后 就可以进行上电测试的步骤了 7.上电测试 先把键盘上的线插好 最后再把USB线插到电脑上 这部真不能省的 万一发生问题 现在修复拆焊比所有步骤都完成后再来修补要容易的多  测试包括 颜色对不对 有没有明显色差或者亮度不均 各项功能键是否正常 总之就是作为一把很炫的背光键盘是不是全部功能都正常了之后 再把电脑USB插头拔掉然后把主板上的线也分离之后 就可以进行下一步了 8.剪脚 剪脚的话 预留一般是1mm-1.5mm左右就够了 太长顶到底壳 尽量保证所有的脚都剪得差不多长度 美观嘛 没有斜口钳的 可以直接用质量好一点的指甲钳来替代   9.补焊 你没听错 还要焊 为啥呢 因为之前只是初步点焊 剪脚之后应该是入下图  空了好多的了 这样是很容易虚焊导致忽闪忽灭的(神马 闪来闪去很漂亮?等闪的主控爆了就high爆了) 这样下来 每一个焊点至少被焊接过2次 一般来说也减少了漏焊和虚焊的可能.... 补焊跟之前的焊接差不多 尽量饱满就是了 可以一直少推一点焊锡丝进去 慢慢来 多试试就熟练了  当然 所你刚才换过的LED的脚 都需要重新补焊 虽然都焊好了 是不是觉得 焊点都有黄黄的 看上去好脏.亲 该洗板了(神马?里面脏无所谓?那你是不是从来只洗头洗脸 从来不用洗澡的.........) 10.洗板 洗板之前请线确认已经断开了插头 不然洗着洗着冒烟了 就碉堡了......... 其实只是用无水酒精加小牙刷把所有的焊点都刷一下,这样看起来也心情舒畅啊   是不是看上去很干净(好吧 这个写教程的时候单独拿9008S2换的7彩慢闪 剪脚剪得有点短 所以焊的好难看) 11.总装 测试 装配方面就不多说了 怎么拆的怎么装呗.........这不废话嘛 测试 哈~其实最主要还是在点焊后未补焊前做的 这里只是秀点图而已   七颗慢闪LED 你看出来了没有?   好了 改灯到这里就差不多结束了你成功了吗?还是正看的心里痒痒的蠢蠢欲动呢? |
Razer。 发表于 2013-5-11 11:42 不好意思 真没这项服务 纯粹娱乐和爱好而已.... |
| 还是钱给你 你帮我弄吧 。。 |
|
本帖最后由 LuckyBird929 于 2013-11-24 23:06 编辑 五. 换轴 LED都拆了 ,顺便换个轴也就太简单了.为啥呢?因为轴的孔比LED的孔要大很多 而轴脚只是比LED的管脚稍微粗了一点点而已. 以下应该接着第四章的第4个步骤之后进行 也就是把LED都拆掉之后 为什么要在拆了LED之后呢?因为LED是套在轴内再焊接在电路板上的 也就是你不脱鞋如何脱袜子道理是一样的   上图4个按钮的LED灯已经都拆掉 拆焊轴的方法跟拆焊LED基本是完全一样的 相对来说其实更容易 重复的方法就不在说明了 免得我这帖子像凑字数骗稿费似的...................(What?还有稿费?亲 你想多了........)  轴的脚都拆焊完毕之后 如果是没有钢板的键盘(铝板 塑料板 都是一样的) 轴应该已经掉下来了(神马?没钢板的是五脚轴 无图我肿么说.....) 带钢板的键盘 就把键盘都反过来 用东西顶住轴的顶部卡扣位置先把一边轴的一边拉出 用手捏住 再把轴的另一边的卡扣也送掉 轴就从钢板上下来了 小心别碰伤钢板漆面就是了... 或者直接用尖嘴钳或镊子同时捏住轴的上下两边的卡扣直接也能把轴提起来    拆掉轴的主板  然后按照方向把新的轴插入原来的孔位  然后翻过来焊好 焊的方法跟之前焊灯是一样的 就不再重复了 只是不需要剪脚.......  电路板清洗后的样子  其实换轴比换LED简单了很多 别碰到掰弯了轴脚固定轴的厂家就好了 这应该是玩机械键盘的入门了 这边还有个问题 有人说不带钢板的轴不必拆焊 直接拔掉键帽开轴换轴心部分 好吧 这本坛好多帖子教程的 还有好多人自己做的专业工具.亲 自己搜索一下吧... 六. 写在最后 其实改轴,改灯从有机械键盘开始之后就有了.在改键盘中也算是比较简单比较经济的玩法了. 很多高端玩法比如金属外壳,定制的轴电路板等等, 其实不论怎么改,都是跟自己的需求还有经济能力以及动手能力相关的,最主要的还是适合自己.就像混轴 我也有一把WASD 1234 Ctrl E R Q 是红黑混的FPS游戏用,这样或许很酷 但是对于一把键盘来说,他最主要的功能还是一把录入的工具.这文字录入的时候这手感真是不怎么好的. 所以找到适合自己的 才是最重要的. 本文的目的 是为了让新手在改灯 混轴方面少走一点我走过的弯路.多看一些选择 操作以及到底要准备一些什么. 其实这些都不复杂 虽然也有些风险,但准备工作充分不着急的情况下 也很少出什么意外的(当然还是不排除出意外的可能) 如果你看的心动 可以考虑自己动手试试,希望我们能看到属于你的作品............ 额好吧 其实我也不知道这里该写点啥............. 文笔其实一直都不好 随便写 随便看吧..... |
| 过来帮顶下鸟爷 |
| 这种大作 如何不顶~ |
| lz等你的PLUM96的帖子呢 新版的和以前的无线有哪些区别？ |
| 我擦，这个必须得顶 |
|
终于来了？！ 我的沙发呢? |
| 写的很详细，很受用 |
| MRAK，牛！改灯的时候再研究。 |
|
技术贴，新人怒顶！ |
LuckyBird929 发表于 2016-5-16 01:22 垃圾键盘单纯为了折腾 换有灯孔的就没意思了。 目前只有初中物理的电路知识 单纯的串并联 不考虑电压电流和电阻貌似不行的样子 感觉要学点电路知识才能弄明白的样子。楼主有学过相关方面的知识吗 |
ghc1111ghc 发表于 2016-5-16 00:47 开关轴做开关应该可以的 就是触点电流略大 轴触点寿命不知道怎么样 G80-3000 这键盘加灯意义真的不大了 建议你出掉换把键盘再折腾吧 |
| 还有一个问题 如果想用开关轴作为灯的开关不知道可以不可以 |
我想给我g80 3000开刀加灯 不知道你有没有加过这个型号的灯 有什么需要建议的吗？ 还有如果是加厚不透光的键帽 使用圆的发光2级管和方的应该是没有区别的是吗？ 非常棒的 技术帖 |
