IE3.0自己换微动的时候，焊点旁边的线路板铜掉了一小块，这可怎么办啊？求助各位大神

查看数: 39452 | 评论数: 26 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

一个好人﹑〞

发布时间: 2013-4-27 18:43

正文摘要:

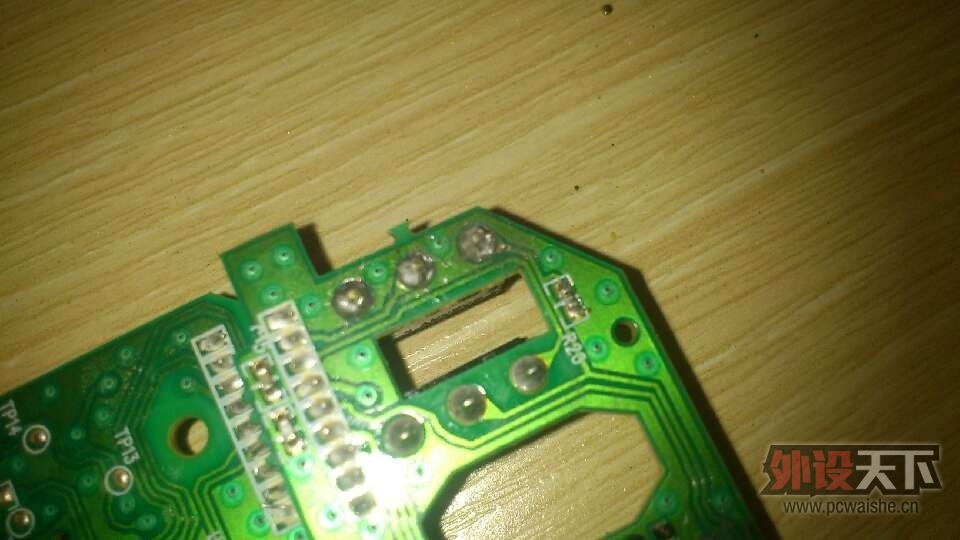

上次是花钱找人焊的，但是没烙铁，结果现在仔细观察后发现可能是用刀子刮了一下，这次一拆再一焊，那个小块就掉下来了，连一毫米大都没有，但是现在就是焊上后右键没反应了，求教各位大神了

回复

回复 bigenmor 发表于 2013-11-1 10:43

这个电阻是什么意思放在这里接地吗？楼主随便找个维修点帮你焊上就行了，楼上发的应该没错。

回复 Czbbo 发表于 2013-4-28 21:02

一个好人﹑〞发表于 2013-4-28 20:55
这是我看的线路

一样的，我是就近原则，看你想焊那个点了。


回复一个好人﹑〞 发表于 2013-4-28 20:54

Czbbo 发表于 2013-4-28 20:37
两个打圈的焊点找条细线焊在一起就行。PS我不是大神。。只是这个PCB走线比较容易看

我看线路看的貌似和你不对似的，你看下我发现的线路，下面是图

回复 Czbbo 发表于 2013-4-28 20:37

一个好人﹑〞发表于 2013-4-28 20:16
用什么飞呢？找不到材料啊，而且大神能不能给下飞的线路图啊？本人实在是动手菜鸟

两个打圈的焊点找条细线焊在一起就行。PS我不是大神。。只是这个PCB走线比较容易看


点评

一个好人﹑〞

我看线路看的貌似和你不对似的，你看下我发现的线路，下面是图详情回复发表于 2013-4-28 20:54

回复一个好人﹑〞 发表于 2013-4-28 20:16

外设烧死我吧发表于 2013-4-28 08:39
BDL

谢谢

回复一个好人﹑〞 发表于 2013-4-28 20:16

Czbbo 发表于 2013-4-27 22:44
额那个，刚才我找了个实验鼠像你那样弄掉一点铜线然后上银漆不好使，飞了根线才行。。之前给键盘改灯弄 ...

用什么飞呢？找不到材料啊，而且大神能不能给下飞的线路图啊？本人实在是动手菜鸟

点评

两个打圈的焊点找条细线焊在一起就行。PS我不是大神。。只是这个PCB走线比较容易看详情回复发表于 2013-4-28 20:37

回复外设烧死我吧 发表于 2013-4-28 08:39

BDL

点评

一个好人﹑〞

谢谢详情回复发表于 2013-4-28 20:16

回复 Czbbo 发表于 2013-4-27 22:44

一个好人﹑〞发表于 2013-4-27 21:43
好的，我改天试一下，接到任务得进京2天

额那个，刚才我找了个实验鼠像你那样弄掉一点铜线然后上银漆不好使，飞了根线才行。。之前给键盘改灯弄掉焊盘都是用银漆弄好的，。。还是飞线吧两个焊点间连一下就行了。

点评

一个好人﹑〞

用什么飞呢？找不到材料啊，而且大神能不能给下飞的线路图啊？本人实在是动手菜鸟详情回复发表于 2013-4-28 20:16
