（风哥）我的键盘坏了

查看数: 43993 | 评论数: 36 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2013-4-24 20:58

本帖最后由风继续吹于 2013-5-19 14:11 编辑一把全新键盘拿去MOD后，发现：方向上，方向右，数字区1，4，7，NUM 这6个按键失灵，换了轴也失灵，电路板焊点正常无损怎么修？有谁会修？ 4.26更新 ...

行疯 发表于 2013-4-26 23:17

我的方法只有，飞线大法了，看看pcb板铜点是不是坏了，坏了就只能飞线了。

icepeplo 发表于 2013-4-26 14:59

可以找一下主控上控制这两个按键的行线和竖线，然后用短路法看能否点亮这两个按键，如果能的话就是线路的问题。那么接下来在看电路板走线就可以啦

wzj461122347 发表于 2013-4-26 14:17

换一只新的，继续MOD。。。。
用表查一下是否断了。

flcc 发表于 2013-4-26 12:49

风继续吹发表于 2013-4-24 21:40

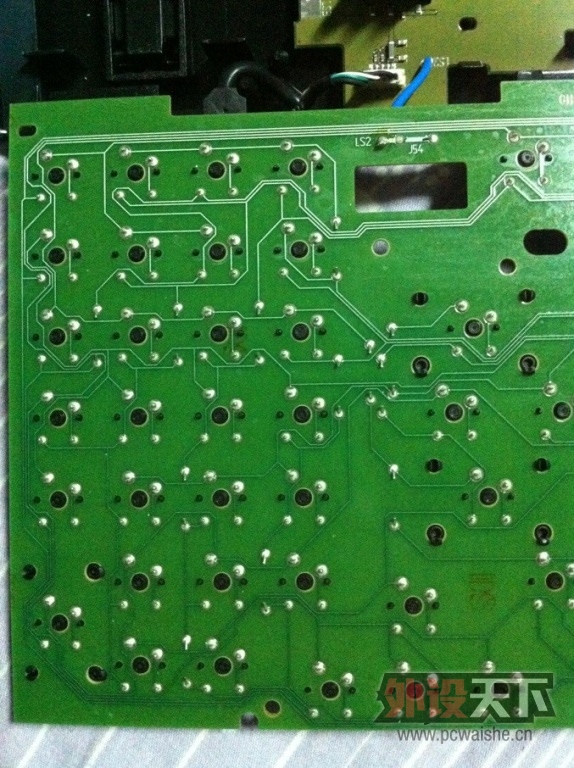

已上图

轴内二极管还是连接线？是否有断路

flcc 发表于 2013-4-26 12:49

kepamm 发表于 2013-4-26 11:36
这是单面板。。。。。。。。。。

当时还没上图呢。。。。

风继续吹 发表于 2013-4-26 12:08

坑爹啊！

foggyday 发表于 2013-4-26 11:56

不行就拿去A大那里问问吧别的牌子键盘他也管修

kepamm 发表于 2013-4-26 11:36

flcc 发表于 2013-4-24 21:26
双面焊盘的话，很可能是双层之间短路了，这样看不出来是很正常的，自己试试就行了，而且这明显是在一列

这是单面板。。。。。。。。。。

当时还没上图呢。。。。详情回复发表于 2013-4-26 12:49

nuptxsl 发表于 2013-4-26 09:36

如果芯片没坏的话，先检查下矩阵，这几个键位好像是在一条线上的，把这条线上的各个点与点之间好好的量一下，可能是拆装的时候把某根线给划坏了。

qiujihuoma 发表于 2013-4-25 22:57

快递到我这里。我给你修风哥~
