帮我看看IO1.1的数据接口怎么飞线？

查看数: 14579 | 评论数: 9 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2012-9-1 11:39

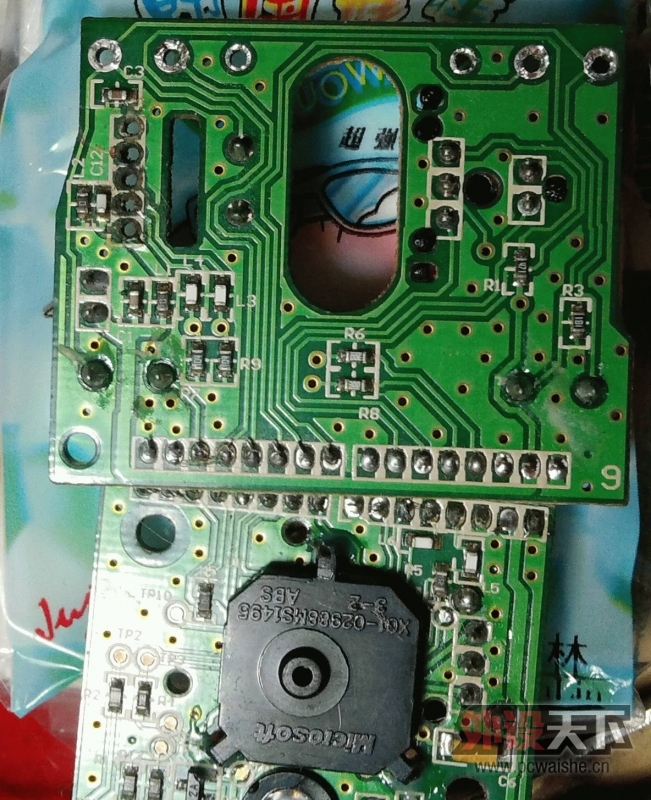

不是我弄坏的，从上到下的最后面三个接口看得出线路往哪走，前面两个看不出应该飞向哪

回复 eddy168 发表于 2015-1-20 02:28

你的IO1.1，哪里进的货？假的。

回复 paultang 发表于 2015-1-19 22:51

太厉害

回复雷死了你 发表于 2012-9-1 15:28

厉害！

回复马甲 发表于 2012-9-1 15:25

geramor 发表于 2012-9-1 01:59 PM
动手能力好强帮顶

IO1.1已经飞线修好，谢谢支持

回复 geramor 发表于 2012-9-1 13:59

动手能力好强帮顶

回复马甲 发表于 2012-9-1 13:23

zhang66649 发表于 2012-9-1 01:18 PM
楼主你强悍啊，这窟窿是你自己用烙铁钻的么

看帖没看清楚啊，我一楼都说不是我干的了，我自己干的话当然记得怎么走线，因为我每次修焊东西之前都要把线路标记清楚的

回复 zhang66649 发表于 2012-9-1 13:18

楼主你强悍啊，这窟窿是你自己用烙铁钻的么

回复马甲 发表于 2012-9-1 13:17

wildmaomao 发表于 2012-9-1 12:19 PM
最上两个口是连通的，是接地和屏蔽口，飞线到大面积覆铜面即可。最下是5v口。
再附上，从上到下顺序：屏蔽 ...

谢谢

回复 wildmaomao 发表于 2012-9-1 12:19

本帖最后由 wildmaomao 于 2012-9-1 12:27 PM 编辑

最上两个口是连通的，是接地和屏蔽口，飞线到大面积覆铜面即可。最下是5v口。
再附上，从上到下顺序：屏蔽、黑、绿、白、红。希望能帮到你。
