给大革命换微动，结果左右键都失效了。望有经验者指教怎样才能救活（有图）（修好了）

查看数: 11670 | 评论数: 30 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2012-7-19 22:23

正文摘要:

本帖最后由 BleedKazami 于 2012-8-1 10:27 PM 编辑修好了。。。没有采用高手介绍的飞线直接连接其他焊点的方式。。。毕竟有3个都脱焊了。。。现在采取的是导电银漆笔和线路链接，焊好微动后，再用银漆笔将提前 ...

回复

回复坠风之寒 发表于 2012-7-19 22:33

看背面

回复 BleedKazami 发表于 2012-7-19 22:55

坠风之寒发表于 2012-7-19 10:33 PM
看背面

2和4这2张图片都是背面的图片。。。

回复爱生活爱鼠标 发表于 2012-7-19 22:51

如此高深

回复 LIGITALL 发表于 2012-7-19 22:37

大哥,看背面呀,正面看的出什么

回复 Kick-Ass 发表于 2012-7-19 22:36

把微动焊好，直接用一根铜丝从微动针脚连接到PCB的线路上就OK了，最好是把原路切断。

回复 feiyaosp 发表于 2012-7-22 13:21

有明显的线路走向的，飞线应该没问题，只是要仔细点，最好再准备个万用表测一下，更保险。

回复 qiaoxyu 发表于 2012-7-22 11:19

这个鼠标，背面没有线的，引根线过道背面就OK了。。。

回复勿空. 发表于 2012-7-22 02:57

看不懂的路过.

回复 BleedKazami 发表于 2012-7-21 23:29

guboyu2008 发表于 2012-7-21 03:43 PM
正面不能飞线，可以吧微动插进去，从后面飞，所有的孔都是正面和背面连通的，那玩意叫过孔，你用万用表测， ...

谢谢指点。。。原来不是我想象中的和铜线直接相连，而是和最终的点连在一起。。。万分感谢。。。同时也谢谢↘ご王者归来ゞ的指教。。。

回复 guboyu2008 发表于 2012-7-21 15:43

正面不能飞线，可以吧微动插进去，从后面飞，所有的孔都是正面和背面连通的，那玩意叫过孔，你用万用表测，正面和背面的焊盘是连一起的。也就是说，你正面飞线和在背面飞线是一样的。

回复 guboyu2008 发表于 2012-7-21 15:40

1：电路板都是单面和双面的，也就是说你可以从PCB上微动的焊盘处找到一根线，你顺着这根线，能找到与它相连的最近的一个过孔或者焊盘或者能焊线点。如果有万用表的话，最好能测一下那个点与微动相连（万用表打到二极管档，两个表笔搭在两个点处，响的话就是连通的）。
2：两个微动，6个脱落的焊盘，都能找到相应与之连接的点，把微动固定在PCB上，从微的脚焊一根导线，到你找到的相应的点上。
3：用胶枪或者神马的，把微动固定好，再把飞线固定好，最好在装壳之前再用万用表测一下微动的引脚和相应的连接点是否连通。

回复 wwq5536 发表于 2012-7-21 14:19

10分钟搞定

回复 ↘ご王者归来ゞ 发表于 2012-7-21 13:41

BleedKazami 发表于 2012-7-20 03:58 PM
大哥，4根导线只有左微动的中间脚是在背面的，而且还是在PCB里面的。。。其他3根线都是在正面，我就是想知 ...

飞线可以随意的一般比较常见的是直接把线连到焊盘脱落的这条电路的终点。如果终点是一个小贴片那你就最好飞在pcb的铜导线上

回复 wwq5536 发表于 2012-7-21 00:07

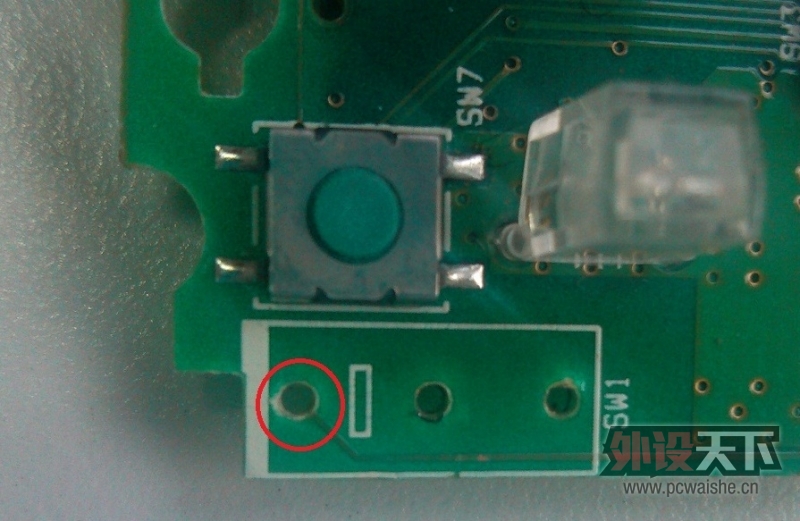

焊盘掉了
