怎样测键盘PS2线序?

查看数: 50885 | 评论数: 6 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2009-6-13 23:57

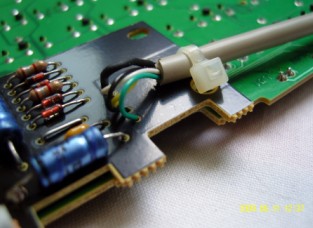

刚买了一个剪线的4100想自己换根线 PS2口的现在电路板上只有一个线头请问怎么测线序小弟愚笨{:1_053:} 请高手详细解答谢谢谢谢{:1_037:}

imsto 发表于 2009-6-23 16:35

本帖最后由 imsto 于 2009-6-23 16:38 编辑

绿色 +5v 白色 data 黑色接地黄色 clock 对照ps2接口定义接就ok了

宝贝SUN 发表于 2009-6-14 12:08

LS 高手

gearedbyby 发表于 2009-6-14 11:54

两个蓝色大电容有黑圈的是负极，脚上还有一坨锡，另外一个脚是正极，有万用表就测测，和这俩相连的就是电源的正负，没表就看电路板背面走线也能看出谁和谁相连，剩下俩就是信号和时钟，试两次就行，不会烧烧东西，热缩管那根是屏蔽地，可以不管，其实看眼色就知道，cherry家的都一样，不过我忘记了，懒得去翻资料了

参与人数 1	发烧值 +1	收起理由
cyc_005	+ 1	专业

默读哀伤 发表于 2009-6-14 09:23

。。。怕烧了{:1_012:}

pcwaishe 发表于 2009-6-14 09:22

插上不焊接，多試幾次，正確了在焊接

tOper.Z 发表于 2009-6-14 01:04

什么意思好高深 -- ！
