哪位懂pcb设计的

查看数: 11572 | 评论数: 24 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2012-5-14 22:29

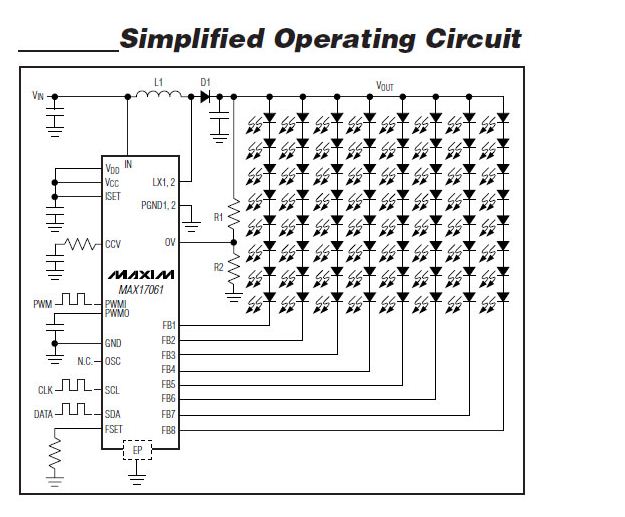

本帖最后由 huxihx 于 2012-5-17 01:17 PM 编辑想要DIY键盘的背光，谁能帮我设计一个键盘背光的pcb，不是键盘，是键盘的背光控制板的pcb？一共13组，每组7灯串联，共91个灯，参考电路如下：

huxihx 发表于 2012-5-28 07:02

TDA-7294 发表于 2012-5-21 07:37 AM
给你PCB文件然后呢？去打样要多少钱知道么？两三百至少的。

键盘的pcb已经做好了，这只是一个led恒流控制板的pcb，一块小板，不需要几百块的。

huxihx 发表于 2012-5-28 07:00

guboyu2008 发表于 2012-5-21 10:13 AM
这不是有原理图吗，就用这个芯片，这个图？
这个是不是只能排一排的亮，看起来能控制亮度。
不过，你看到 ...

是的，这只是一个led恒流控制板的原理图，控制亮度的pwm信号由键盘的主控给出。

105736641 发表于 2012-5-21 13:21

不动啊

105736641 发表于 2012-5-21 13:20

打个酱油

guboyu2008 发表于 2012-5-21 10:13

这不是有原理图吗，就用这个芯片，这个图？
这个是不是只能排一排的亮，看起来能控制亮度。
不过，你看到有一个I2C总线的接口了没，就是SDA和SCL，I2C的数据由谁给进来？
貌似是由I2C的数据控制等的亮度神马的，是不是还需要个单片机神马的控制这个芯片？

小p贩 发表于 2012-5-21 09:15

afei1570 发表于 2012-5-21 08:53 AM
自己不会，找人做的代价都是不小的！~有兴趣就自己学，自己慢慢动手做！~

头像萌一个~

alangl 发表于 2012-5-21 09:13

控制不好led质量很容易亮度不均
来自: iPhone客户端

afei1570 发表于 2012-5-21 08:53

自己不会，找人做的代价都是不小的！~有兴趣就自己学，自己慢慢动手做！~

TDA-7294 发表于 2012-5-21 07:37

给你PCB文件然后呢？去打样要多少钱知道么？两三百至少的。
