为嘛poker青轴这么不像青轴！！顺便送上YD改灯图。

查看数: 10720 | 评论数: 15 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

chenxu124

发布时间: 2011-4-27 15:51

正文摘要:

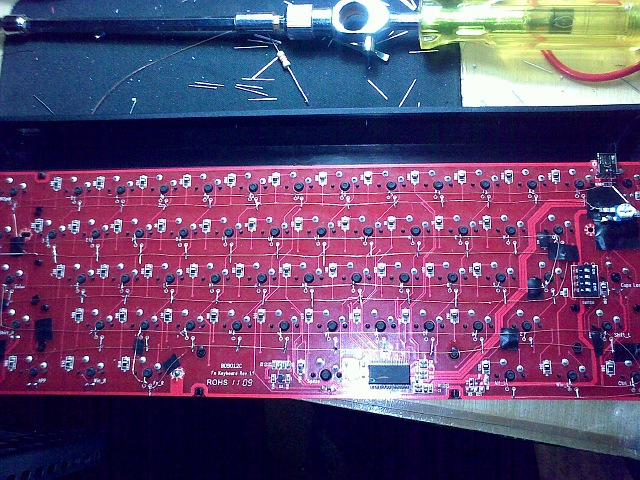

很纠结，为什么Poker青轴和我的ducky青轴差距这么大呢。。。没有了那种吵闹的声音，乐趣顿时少了很多，不脆不响的青轴，怎么回事儿呢。。。送上我改过灯的图，手机照得，相机被兄弟借走了，大家凑合看吧。顺便问下 ...

jimmystar 发表于 2011-4-28 23:31

因为没有钢板！！

ident1ty 发表于 2011-4-28 20:17

好闪！！！！！！

乐观生活 发表于 2011-4-28 20:09

12# chenxu124
可调电阻是可以在0欧姆到最高值之间调节的，当你将可调电阻调到0欧姆时，这时就是固定值电阻在承担降压限流作用，按我的计算方法选择可以提供LED安全工作的最高电压，最大电流的固定值电阻，当可调电阻调到0欧时，固定电阻提供LED最高亮度，当旋转可调电阻电阻增加时就是固定电阻数值加上可调电阻数值这时电阻值逐渐加大，LED亮度会逐渐变暗，当然两种电阻的额定功率都需要满足电路功率要求，否则会发热损坏，如果每粒LED最大电流0.02A算，50粒LED在并联工作时就需要1A的电流，功率可以达到3.2瓦，单独USB插头很难提供这么大的电流，要么再加一个USB插头提供额外电流要么加电源适配器单独提供LED工作电源~

sanv007 发表于 2011-4-28 18:18

这个走线红果果啊

chenxu124 发表于 2011-4-28 10:27

11# 乐观生活 后来换了102的可调电阻，那个没拍照，单可调电阻不行吗？现在亮度只有一半啊。我调到这个位置就不动了，不再调亮度。求指导。。。如果再加电阻的话，亮度就不够了啊，

乐观生活 发表于 2011-4-27 21:45

9# chenxu124
不加限流电阻，暴亮之后就是暴毙~103可调电阻是10K欧范围不是100欧，LED寿命很长那是在工作电压电流都符合规定的情况下~

blackedition 发表于 2011-4-27 21:14

又一个山寨手机

chenxu124 发表于 2011-4-27 21:13

8# 乐观生活 谢谢指点，之前我没加电阻，直接并联接到了5v上，结果导致整个线路成了电炉丝。。。整个键盘成了电暖器了都，我觉得冬天用实在是太爽了。
不过LED除了暴亮以外还真没出现问题，可能是我人品比较好。。。后来加了100欧可调电阻，现在调到了30多欧，亮度估计也就是最亮的一半吧，也不热了，还好。
如果需要改的话我抽空再折腾折腾。

乐观生活 发表于 2011-4-27 21:04

本帖最后由乐观生活于 2011-4-27 21:10 编辑

这样并联LED的电流不小，你用可调电阻调节亮度如果不用万用表仔细测量限流电阻的话容易造成LED损坏，解决的最简单办法就是在可调电阻前面串联一个固定值的电阻，电阻值按照 5减led工作电压值除以led并联LED灯个数 X 0.02，找个功率符合的电阻装上，这样调节可变电阻就可以达到安全调节LED亮度的操作~如果在键盘底壳钻个孔，固定好可调电阻位置，那样在平时使用的时候可以很方便调节LED亮度~
