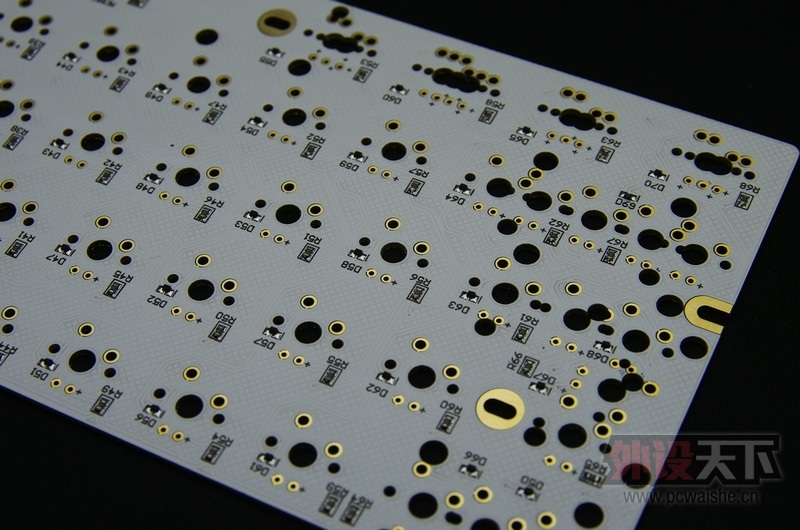

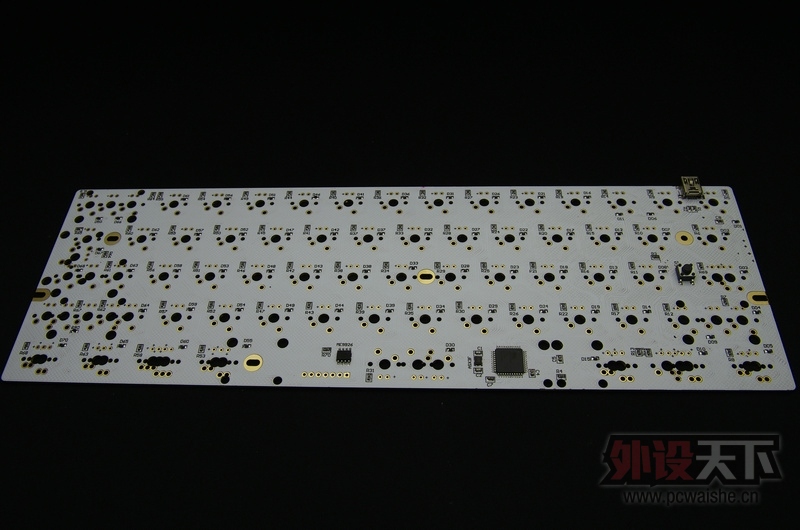

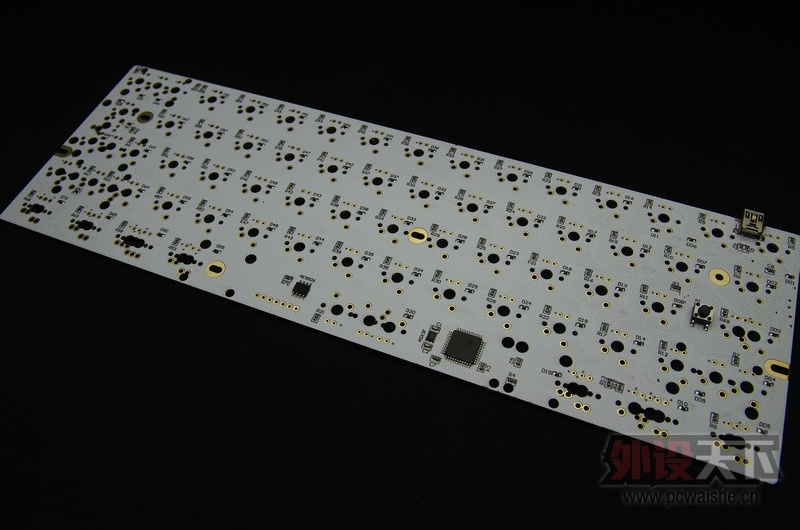

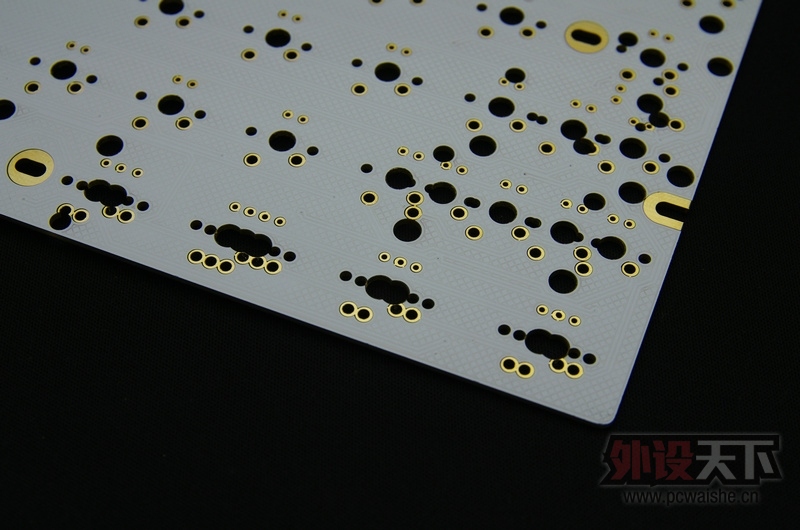

 Satan和intention to do之间 是不是应该多空开一些捏 难怪我英文是门卫教的人看着意思是 按撒旦的意思做。。。。。。。。傻蛋用心在做～哦是撒旦 用心在做～哈～ 用心二字的确很多方面能够感受到 支持几乎所有的键位排布 克制化的目标不就是做适合自己的吗？你喜欢哪一种呢？    不过不管你用神马配列，记得注意下是否有合适的键帽匹配，别做出悲剧再返工捏～ 固定螺丝的孔位也是不一样的  这一颗应该是用来定位的了，因为这一颗靠近USB接口处。 所有的螺丝孔位有做接地设计，告别外壳静电，保护主控。 接着换个姿势～哦是翻个面看看反面 全PCB贴片原件 主控灯孔一个不少 镂空网状大面积屏蔽接地   每个轴位置带一个贴片无冲管 每一个灯位置带一个331的灯阻（331应该是330Ω，组装的时候也忘记量端电压是多少的了，感觉略小，是超频LED？ 如果是近5V电压的话，理论上是亮度比一般PCB亮度要高一些了） 刷固件的按钮是也是金属贴片 MiniUSB座 接地也已经焊好了  基本是傻瓜式安装了，插上轴插上灯就焊好就OK了 贴片电阻应该是0603规格的 贴片的无冲二极管这尺寸是0402？ 应该是SMT贴片机贴出来的，整齐度还是不错的  主控是AIMEL的芯片 灯控9926A 不过本人对固件这一块基本空白，想了解详情的只能各位自行查阅资料了 主控的焊接应该也是机器的了 完美～ |
v33_ssi 发表于 2014-6-22 00:32
教主,图呢!???
v33_ssi 发表于 2014-6-22 00:32
教主,图呢!???
乔纳森与萝卜瓷 发表于 2014-6-22 00:54
帮顶~~~~~~
Sxka3 发表于 2014-6-22 00:58
配色好看，真想搞个自己组装
stanleyjie 发表于 2014-6-22 00:58
技术贴神马的最喜欢看了
Ezay_screen 发表于 2014-6-22 02:07
牛~！！！手残党给跪了。。。像我这样的，能弄到个NANO75已经非常满足了，虽然不是喜欢的青茶轴，而是红轴 ...
随风而来‰ 发表于 2014-6-22 02:48
确实很漂亮啊
