送给80后的我们，我的第一块键盘拆解大清洗（图多到爆）

46094570

　　经过一系列长途奔袭，终于到家了。到家后发现衣柜实在太崩溃，似乎有几年没整理过了，于是昨天整理了一个上午，从上到下，那叫一个麻烦，小强不少，还好东西不多。该丢的丢该洗的洗，整理完后，发现在最上层陈列了近10年的我的第一块键盘————小霸王学习机！感慨之余回想起坛中前段时间有人说小霸王是机械，于是好奇之下决定拿其出来，拆解拆解，整理整理，正好验证下这玩意到底是不是机械一说。

      在坛子里事先找了一下，发现关于小霸王的版本还不少，有个紧凑版的（http://www.pcwaishe.cn/viewthread.php?tid=20861），还有个80%APLS轴版的（http://www.pcwaishe.cn/thread-58124-1-1.html）。我这是第一次见到原来小霸王版本还有这么多，实在让我大开眼界。不知那两个版本有没有人拆解过，我很好奇到底它们的内部结构是怎么样的，是不是和我自己的这部一样，嘿嘿，我这部是非常YD的小霸王。

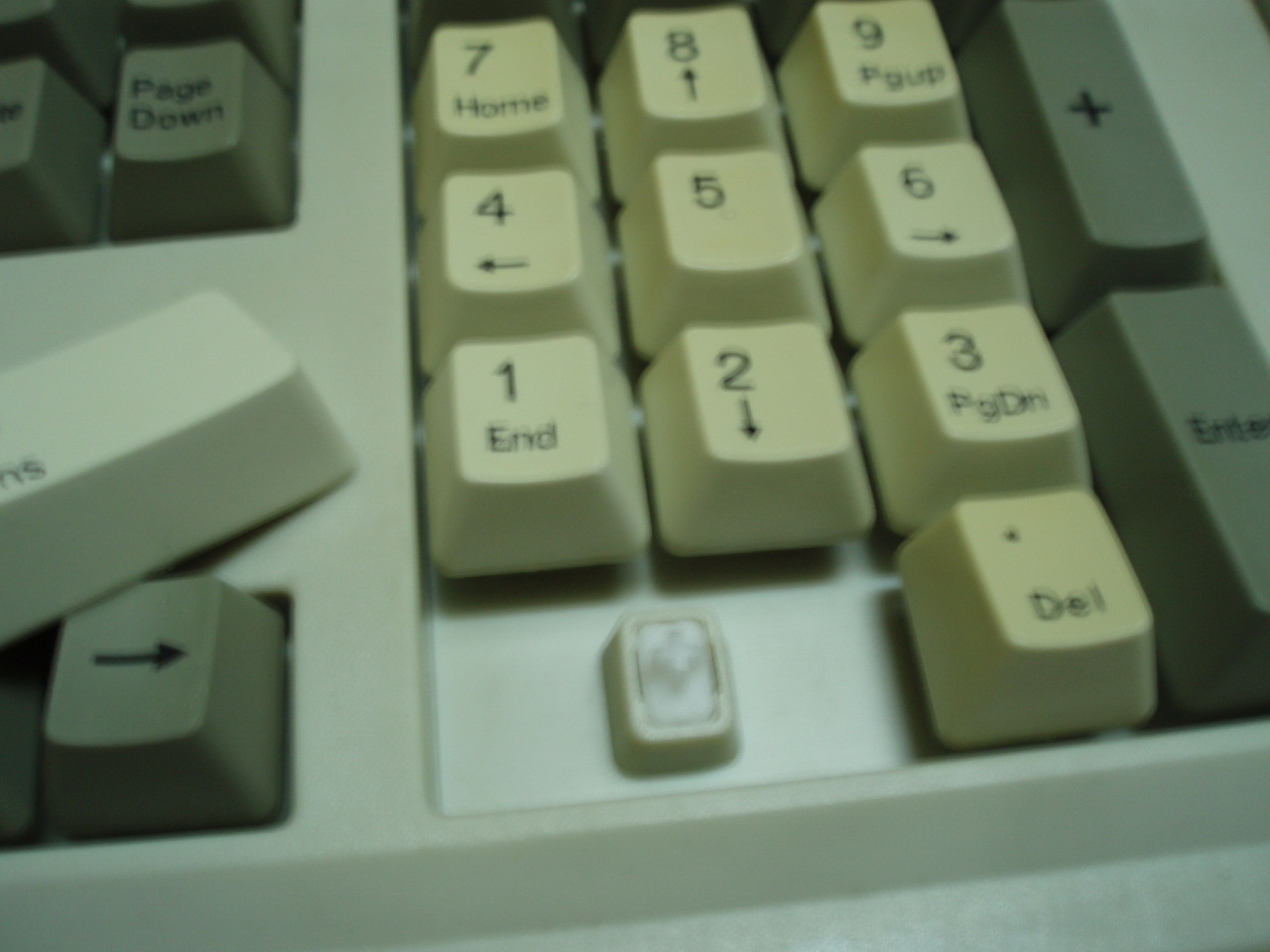

      从衣柜最上层拿下来后，试了试手感，咦，怪了，这玩意按起来怎么跟我的8115一样的，怎么一点轴的感觉都没有的？纳闷之余我决定把键帽给拔了看看，结果，呃~~~~~（先解释一下，其实我拿下来的时候是非常脏的，拔键帽后在轴的旁边有非常清晰的键帽的方形印记，非常清晰非常健全，而且还有相当一层的灰。我本来是想一边拍照一边搞的，无奈拿来相机后发现电池华丽的没电了，只能充电了，所以无法还原那个非常脏的情况了，见谅。）

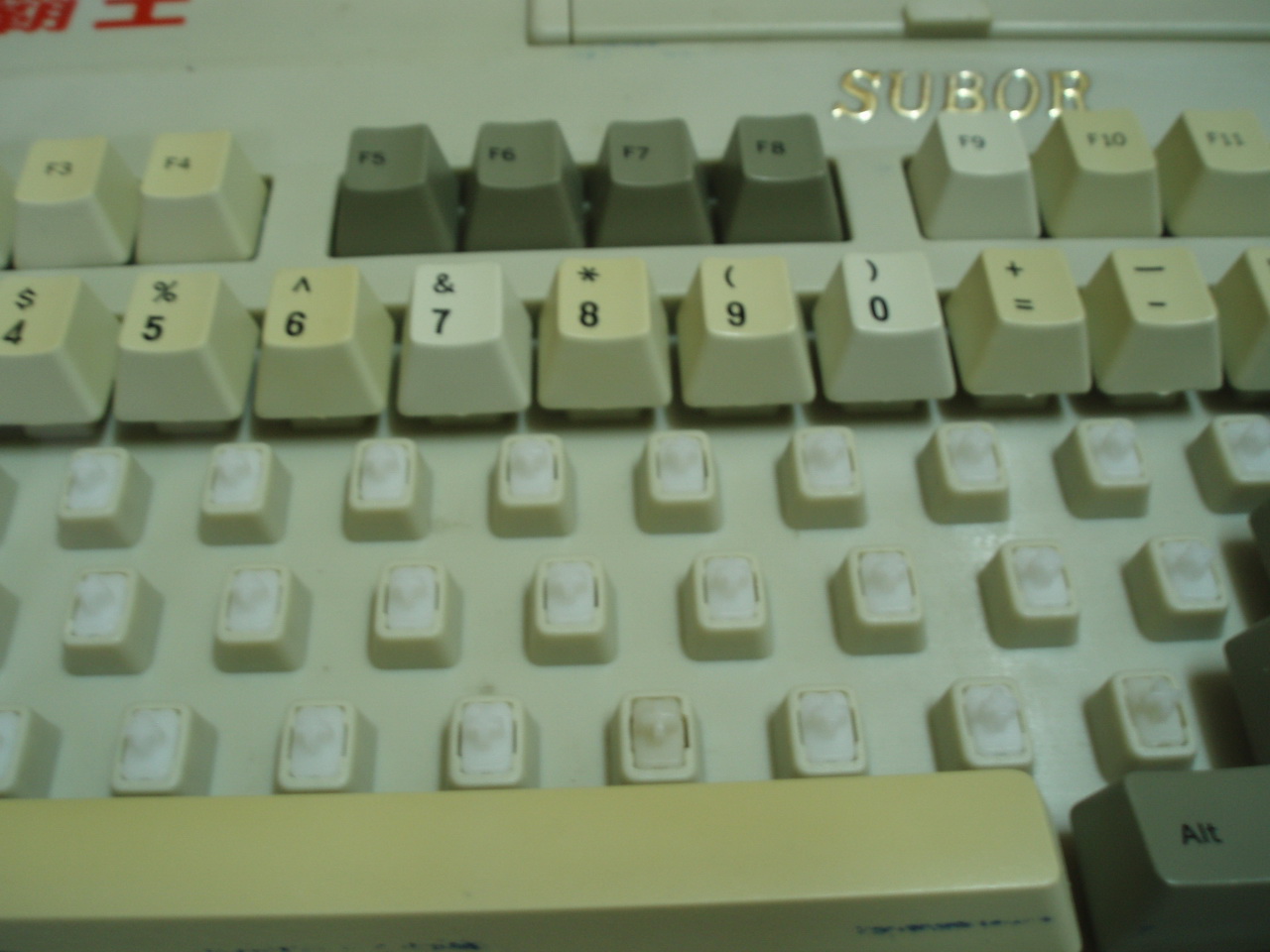

    白色十字，我欣喜若狂，不过转念一想，不对啊，那也不至于手感成这样吧，轴的感觉呢？于是我立马操工具上阵，拆开看个究竟。

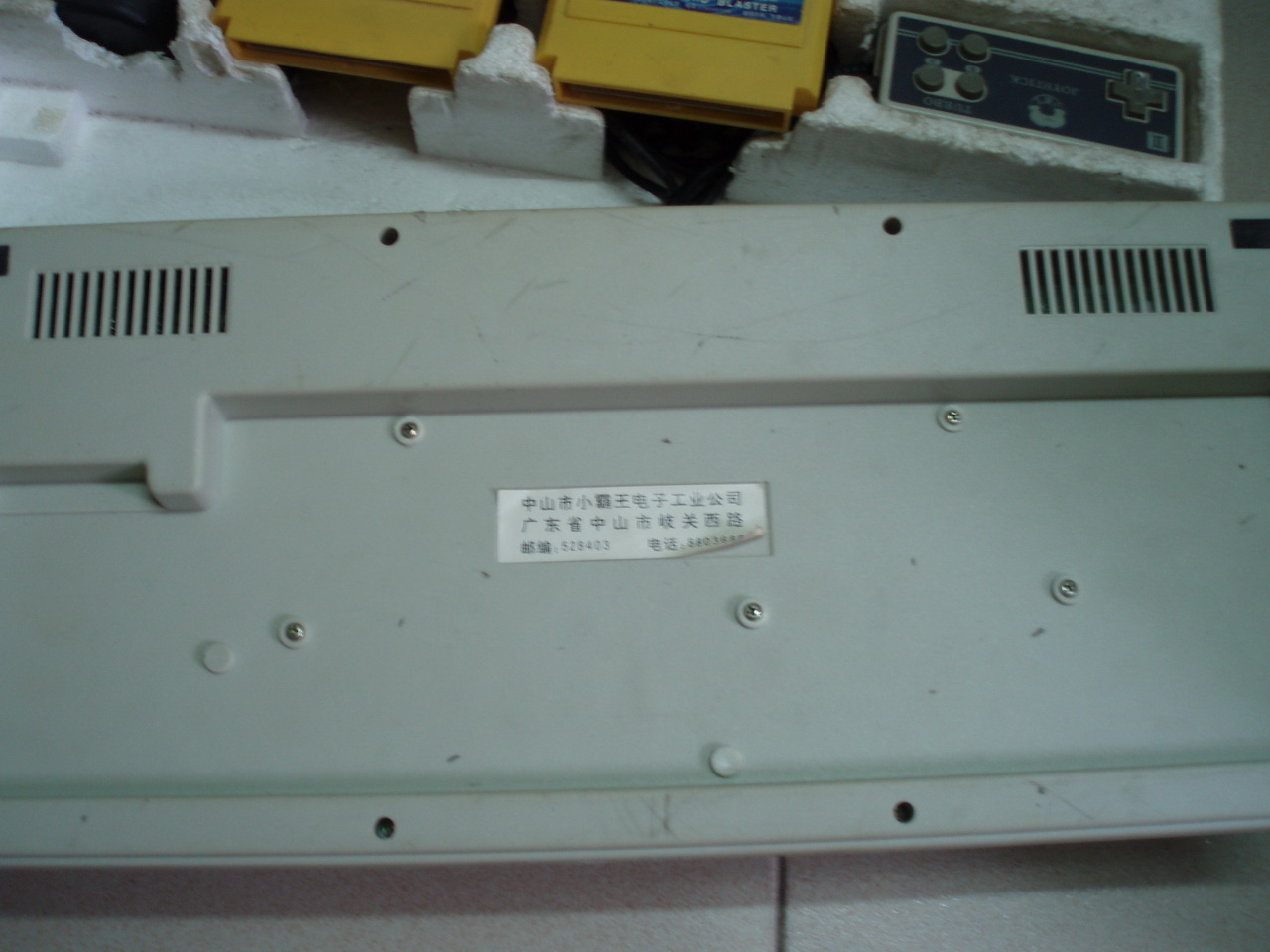

先把正面的键帽一个个拔下来，然后翻到背面把螺丝一颗颗卸下来，哈哈，终于可以打开了！

    打开一看，OK，华丽的无语了，果然的薄膜·······我说这手感完全不是机械应该有的，杯具。。。。



      我开始还满心欢喜的以为是机械，谁知道打开一看，居然是薄膜，果然是薄膜，为什么是薄膜！啊啊啊~~~  失望了好一会，想想，无所谓了，只是有点与心想的不太一样，继续拆。（在这我拆的时候其实是背面朝上卸掉螺丝的，然后把背板拿起来，再把薄膜按键拿起来，把键盘正面翻过来。结果这一翻，好，哗啦，“轴”撒了一地，一地白米，- -！只能趴在地上一颗颗捡起来，真郁闷。。。）

      把撒了一地的“轴”和键帽一个个接好，确定都捡完了以后，就丢到盆子里，放水，加洗衣粉，开泡。键帽上的灰尘虽然不多，不过明显的脏还是看的到的，必须要泡。


先让它泡两个小时，过会儿来处理它，先去看看结构。

      搞完转头，回来研究下这玩意到底是个什么情况。

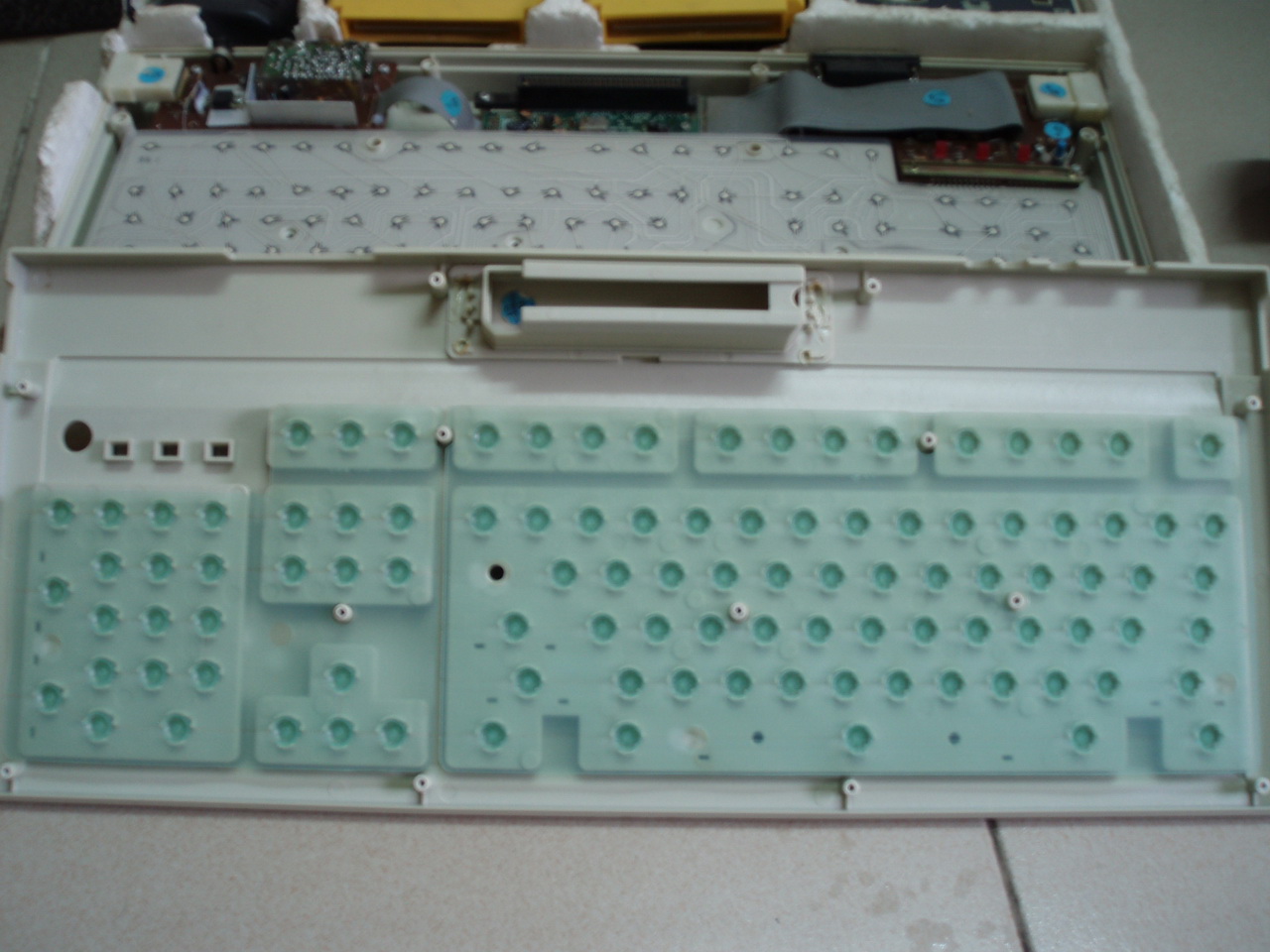

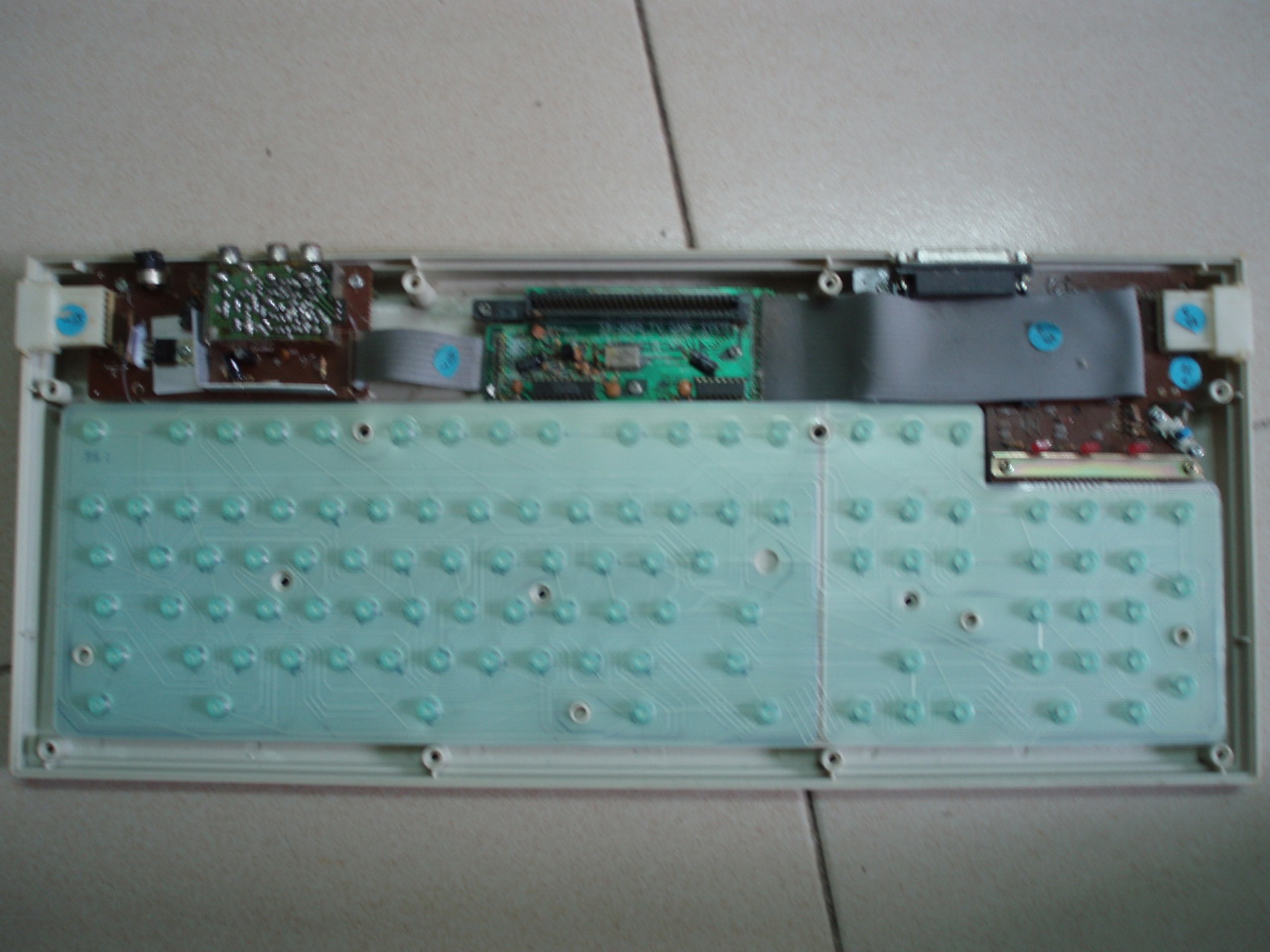

这里可以看到，其实这个薄膜按键是分两部分的，一部分的主按键区的，另一部分就是右边方向键区和小键盘区等。

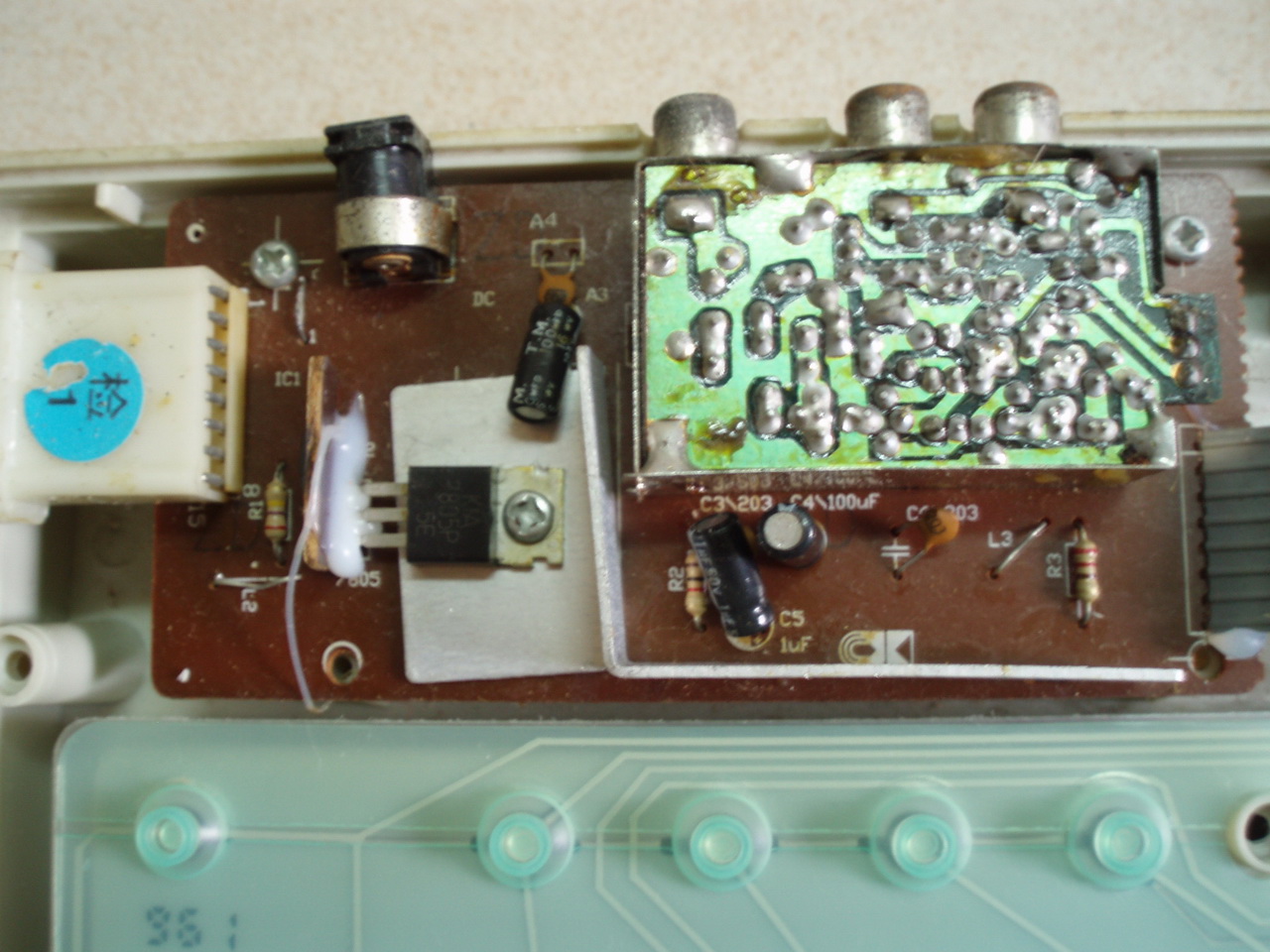

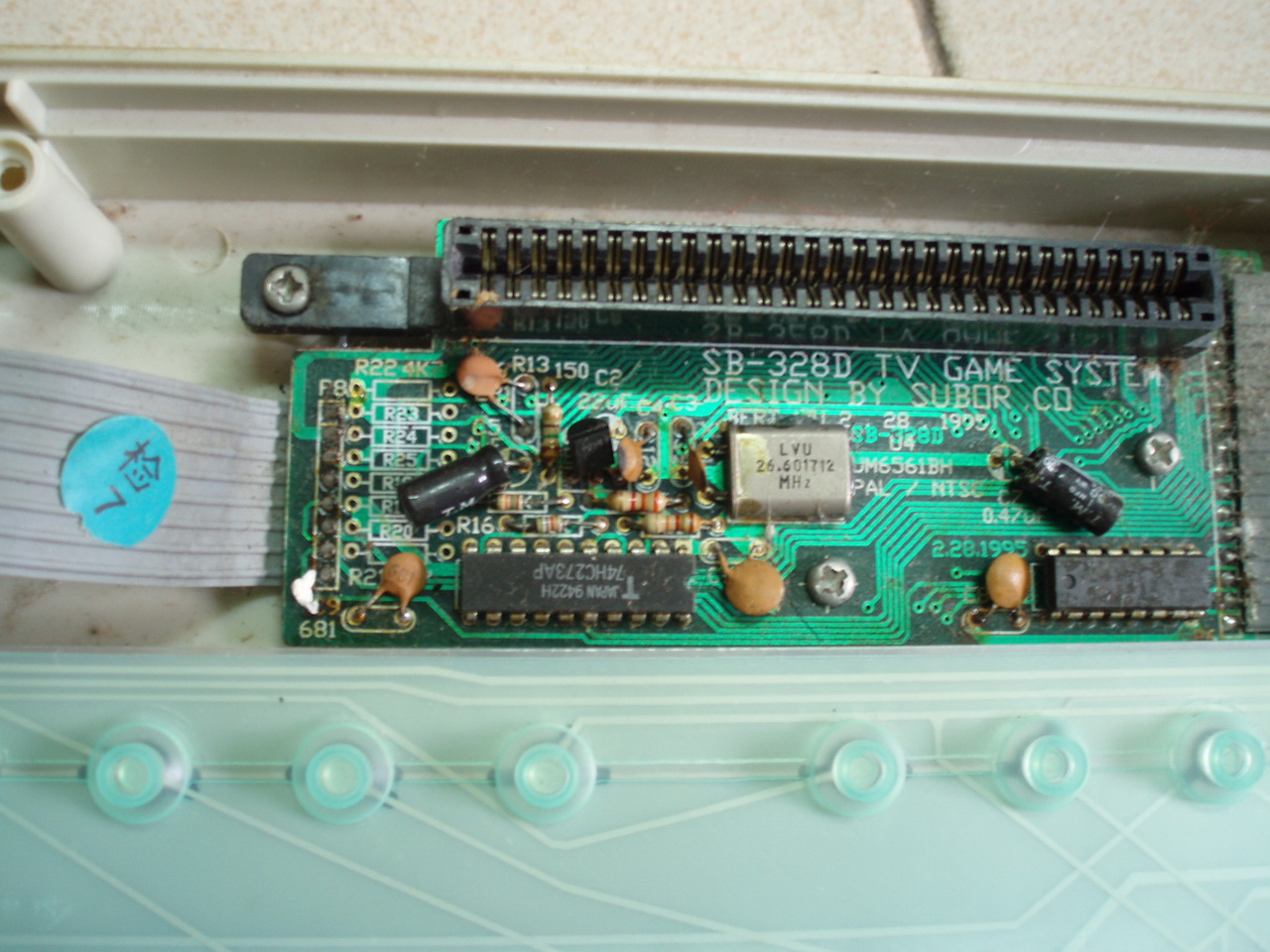

主机的手柄接口电路。上面有4个孔，从左往右，左边是电源，右边是接电视的3个孔，电路板上的焊脚那叫一个稳啊，天，老东西做工的确不得了。


游戏卡插槽。很久没动过，都没有金属光泽了。

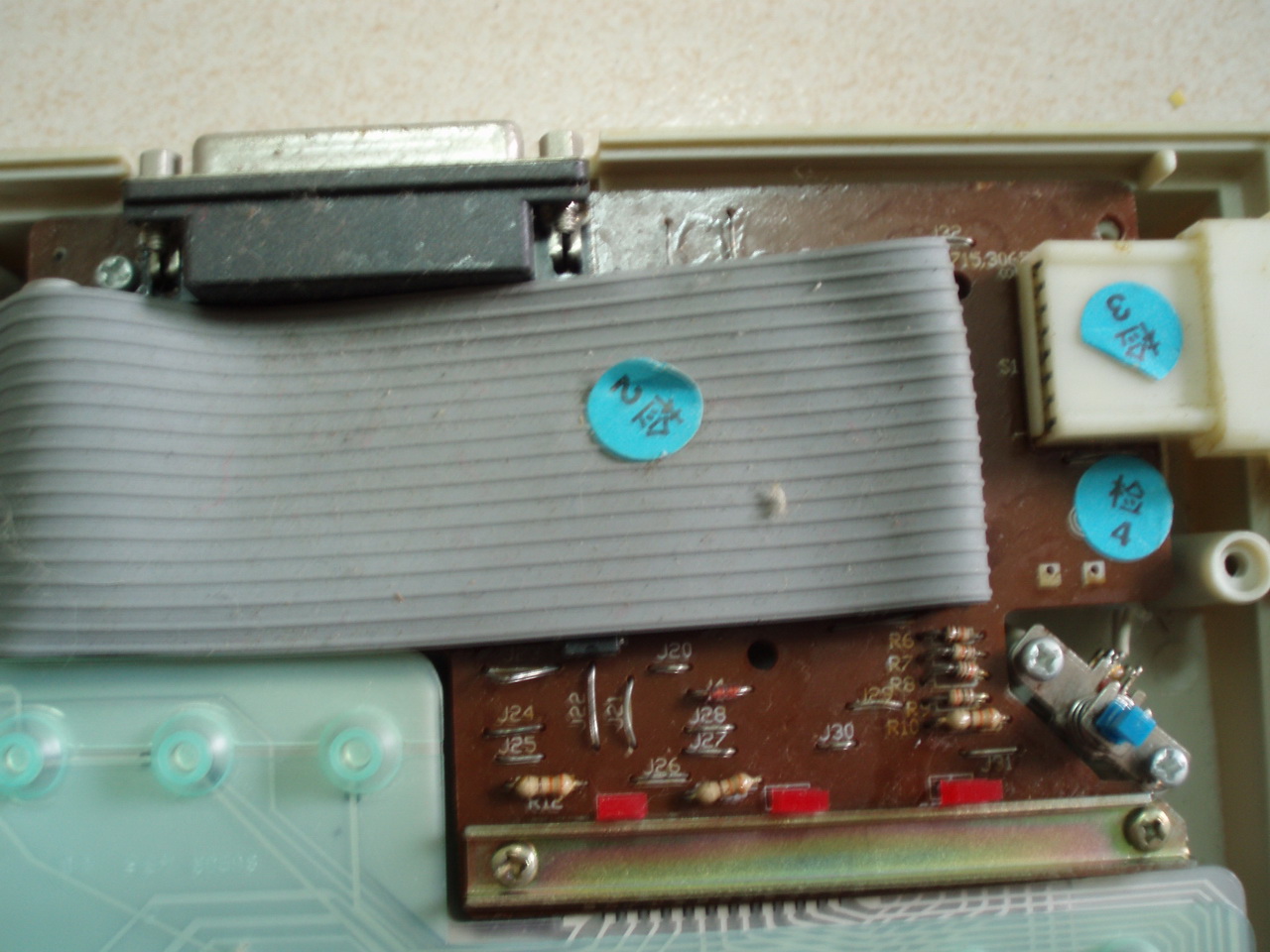

副机手柄的电路。还有个接电脑的接口。不得不说这做工，这么多的检验贴贴，真够仔细的啊，啧啧~~

46094570

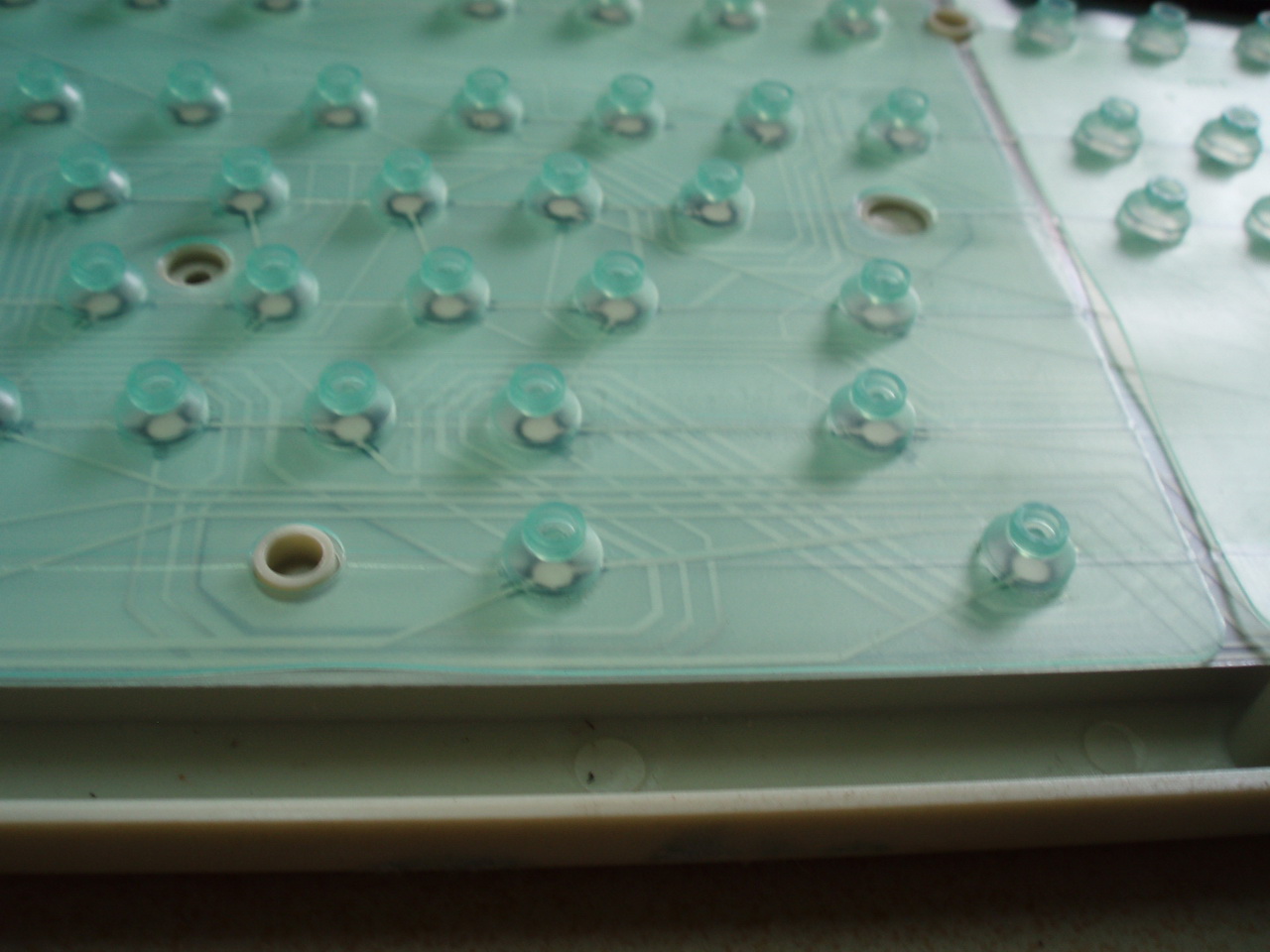

薄膜按键，青色的，这个颜色还是比较新的，没有杂质的感觉，清澈。

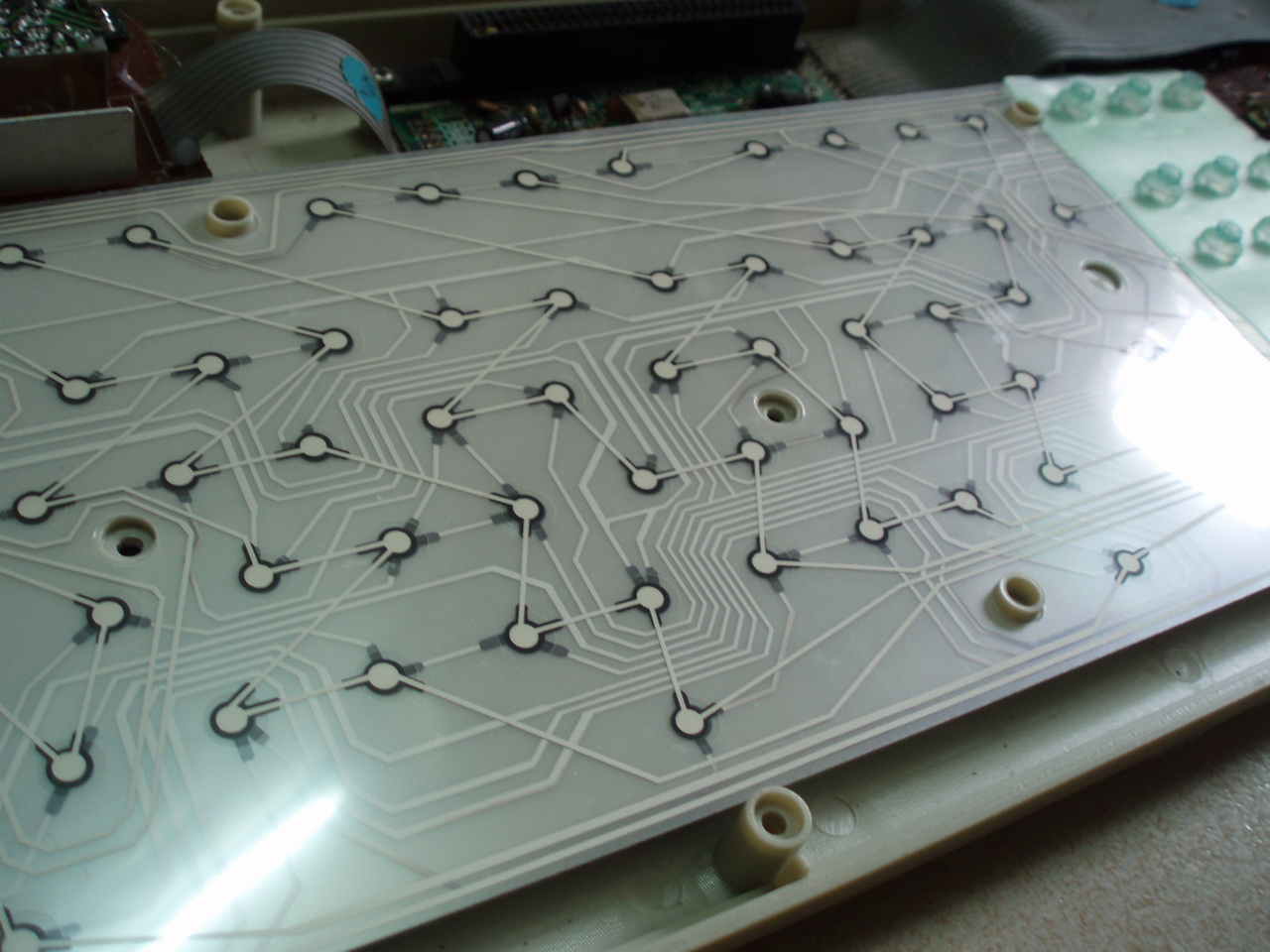

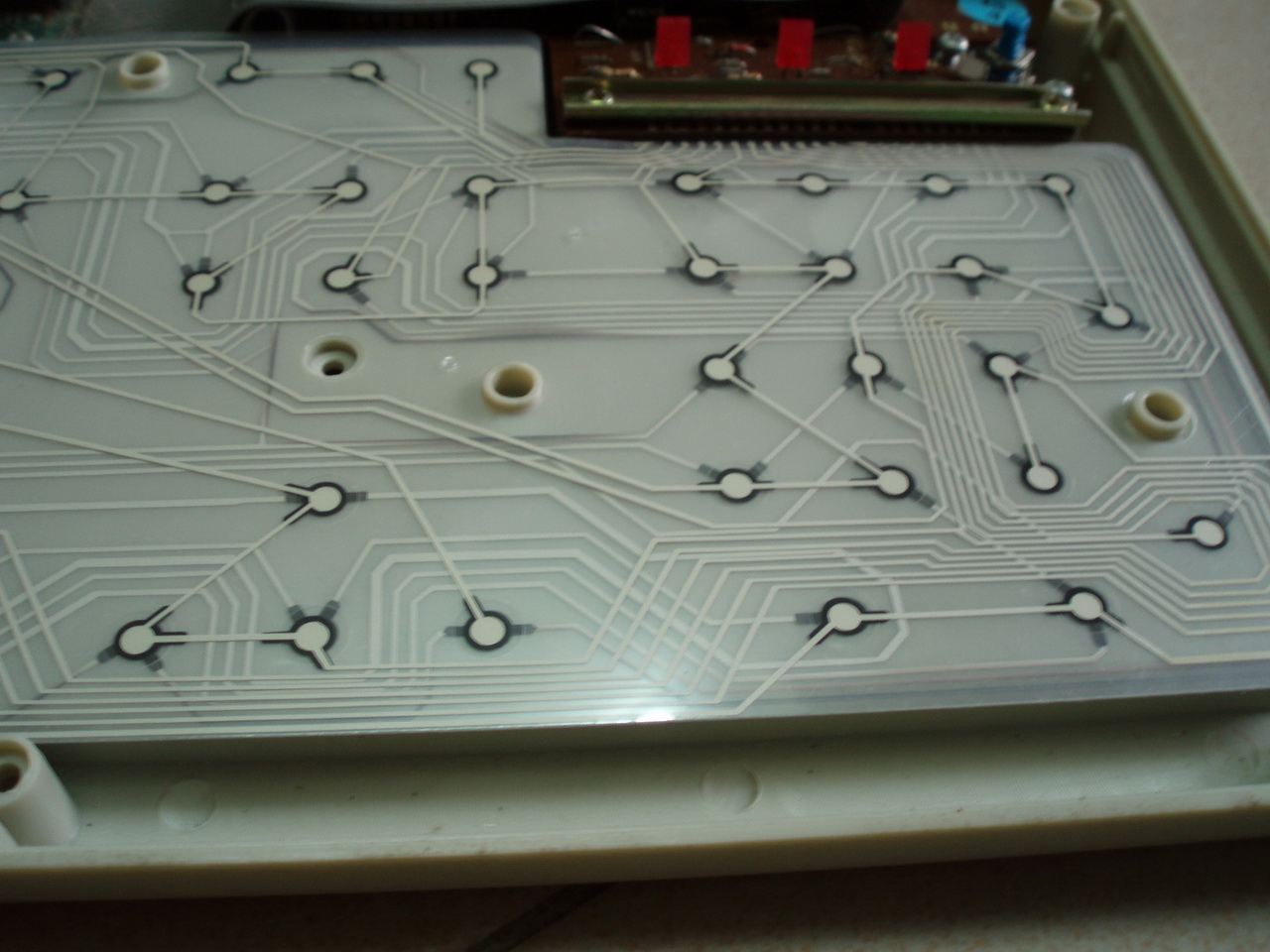

主键盘区的薄膜电路

小键盘方向键区的薄膜电路

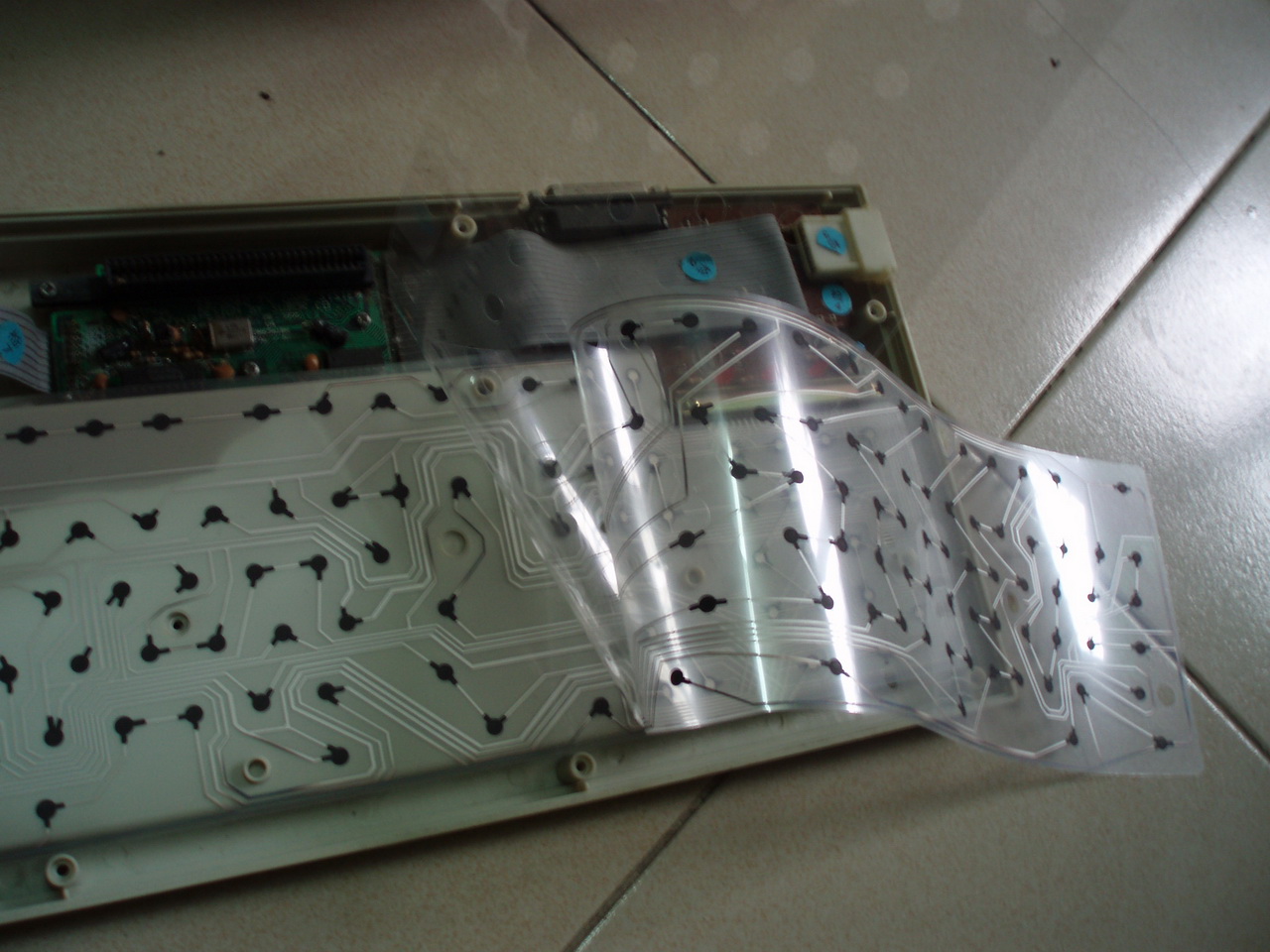

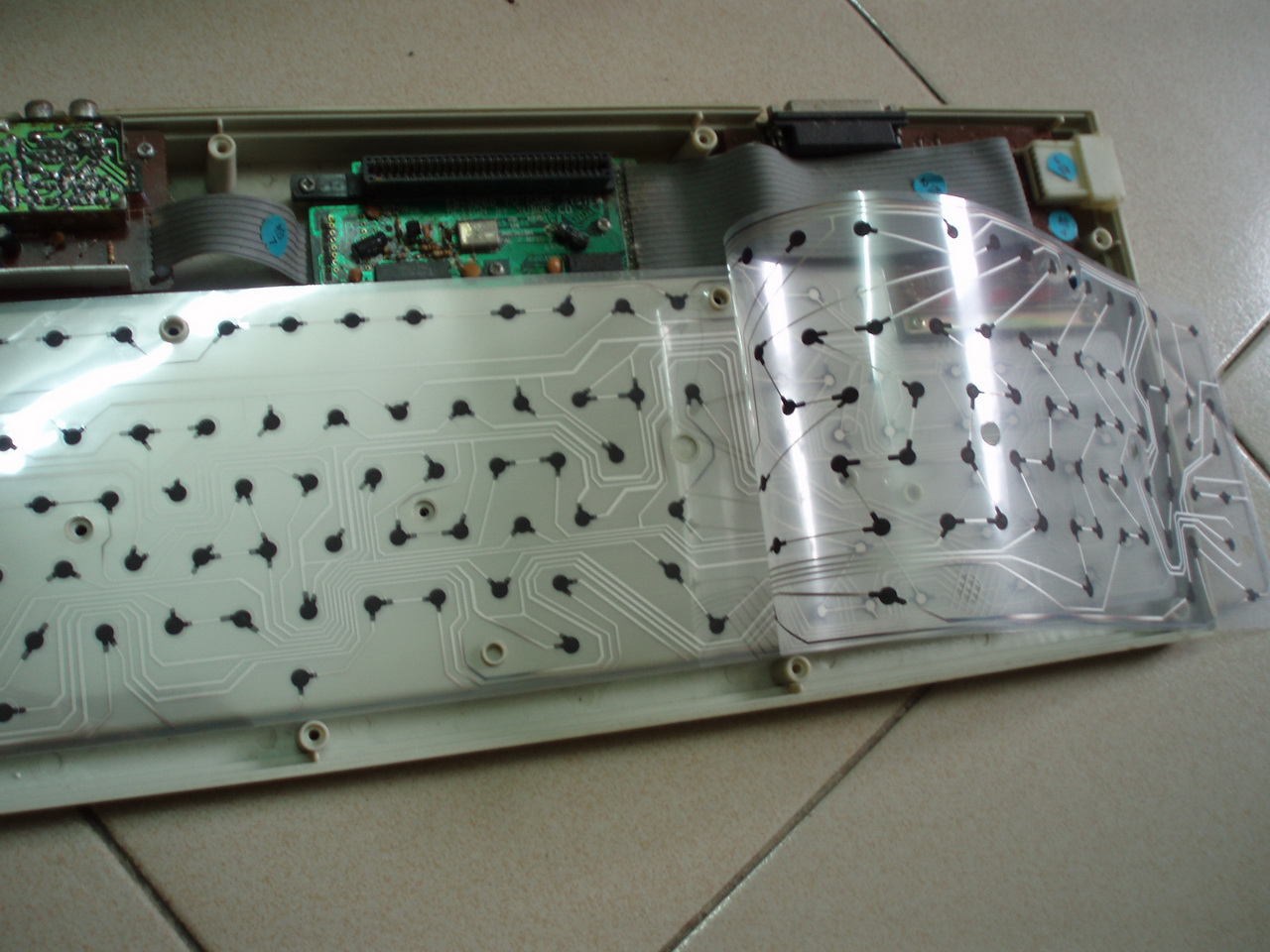

这个电路其实是分有三层的，这是上下两层，中间还有一层非常非常透明的中间有圆孔的一层。我很想知道中间这层是干嘛用的。

中间的带孔的膜，非常透，需要花点眼神。

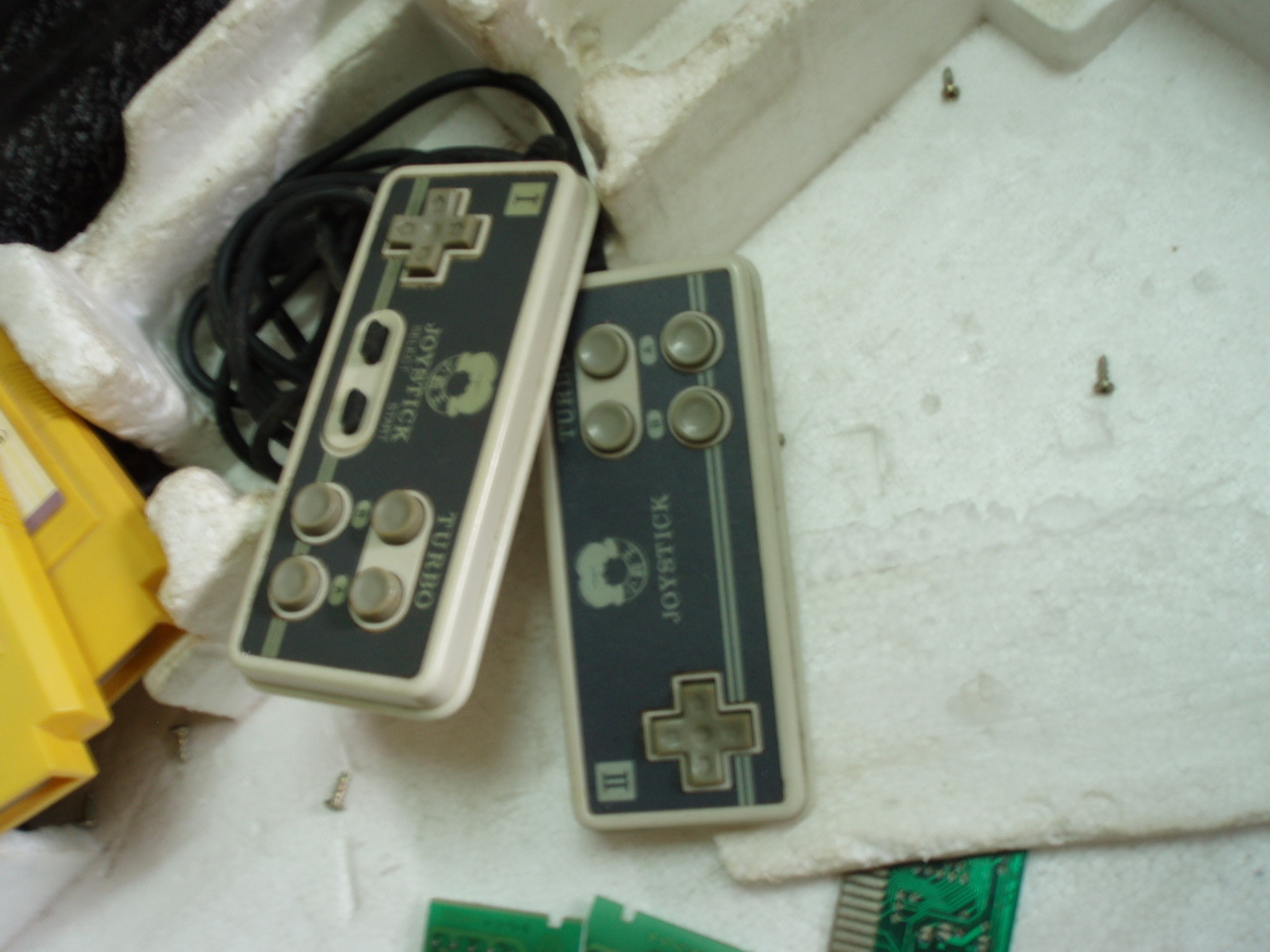

      来点配件的全家福



充电器上的灰尘依然清晰，基本上没有清过。

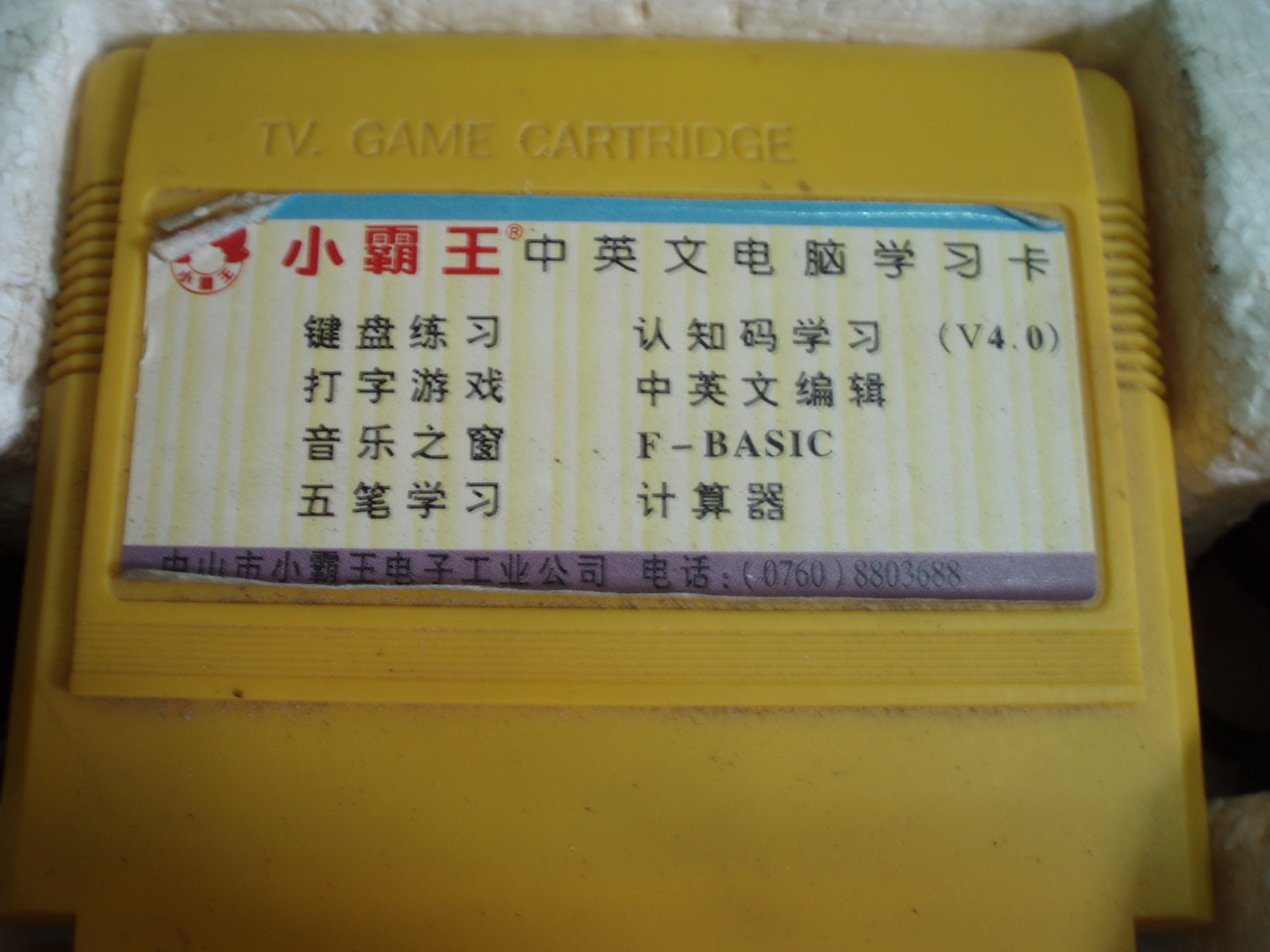

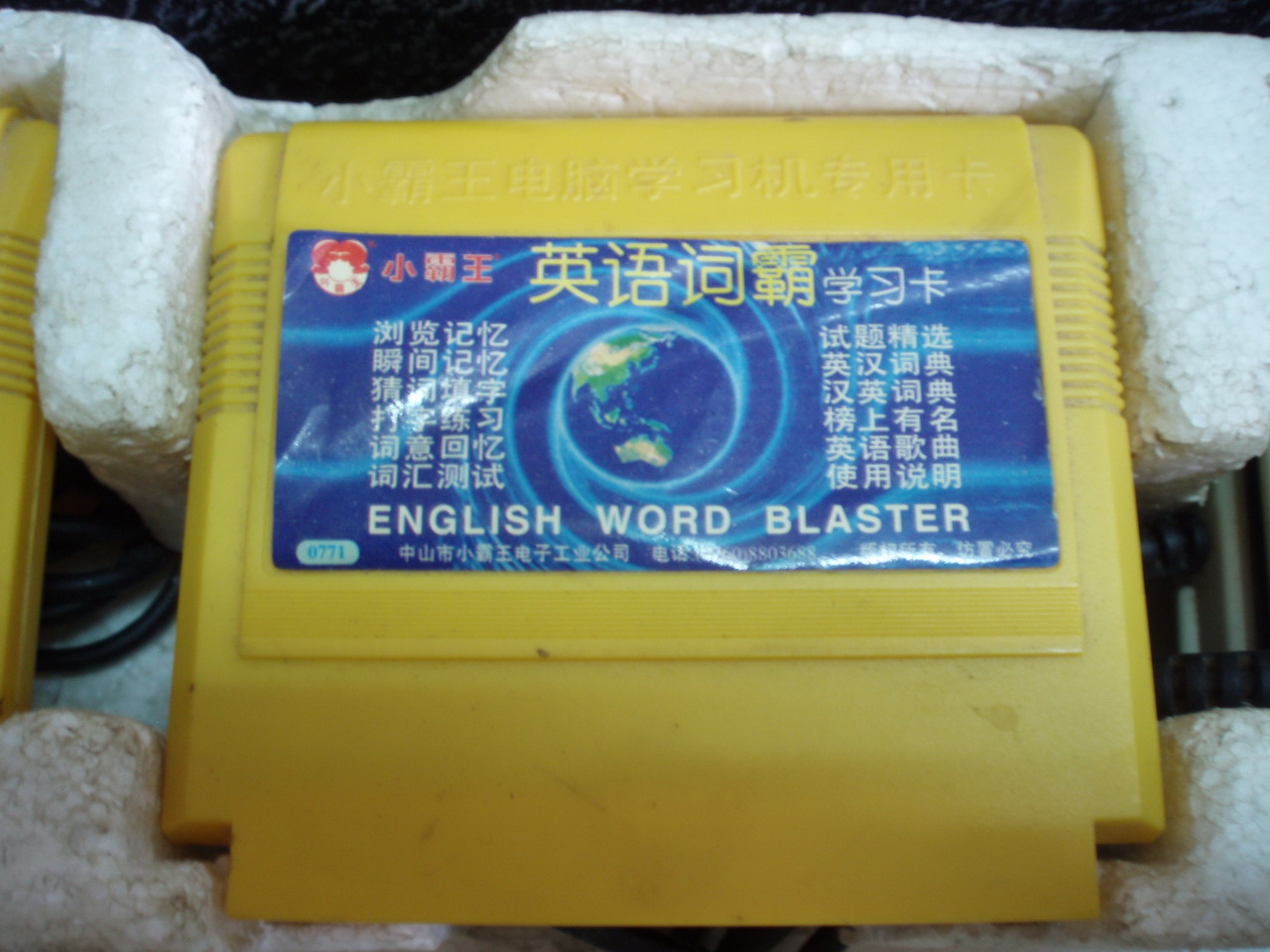

这两张黄卡是原配的学习卡，里面的游戏还是都玩过的。对我影响最大的应该是那个打字游戏，字母落下按对应的键射击它，阻止它落下。大家应该都挺熟习的。曾经两个手指在小霸王上噼噼啪啪的按，对于我学习打字有着非常深远和重大的影响，现在想想，真是温馨。

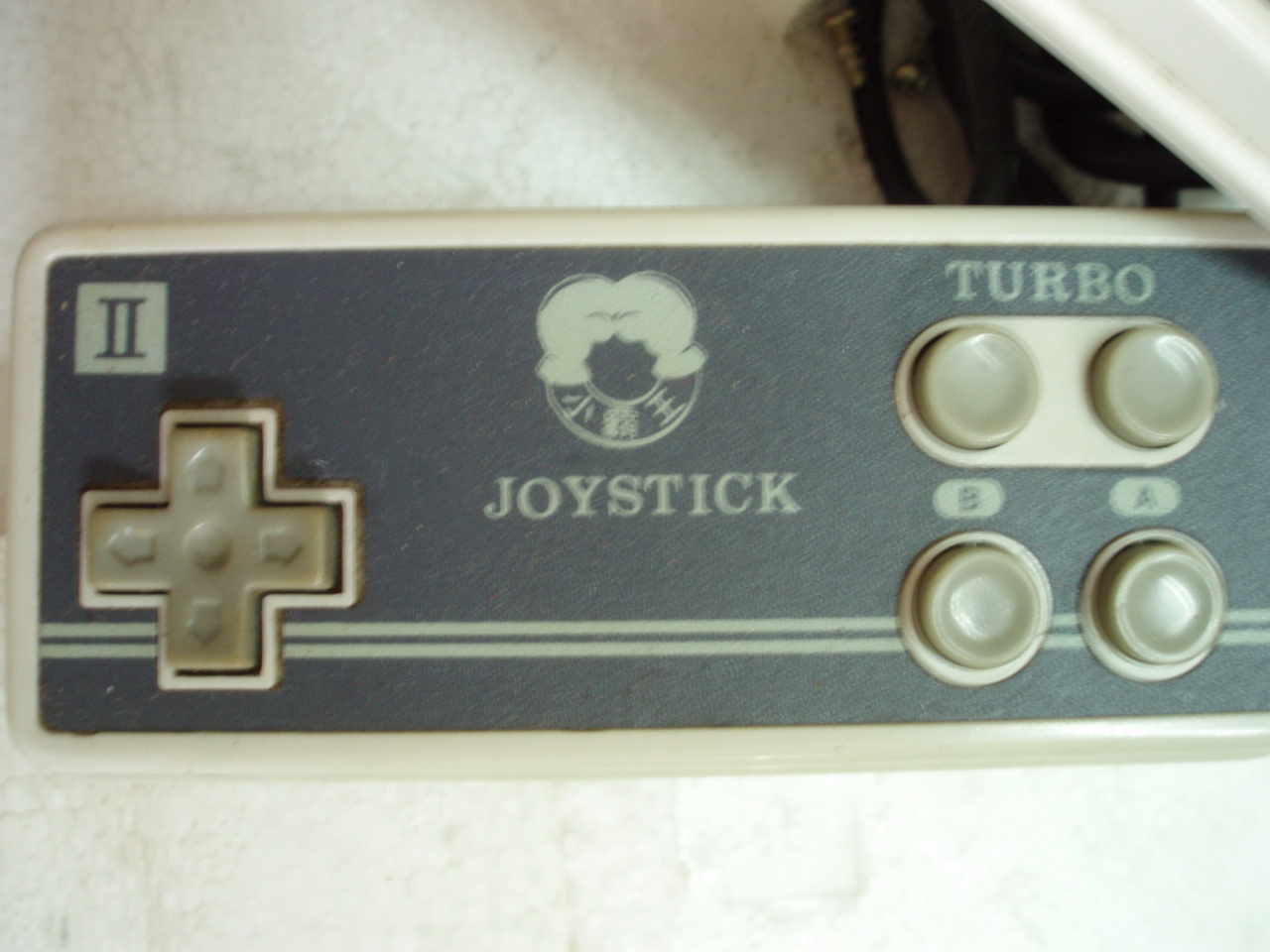

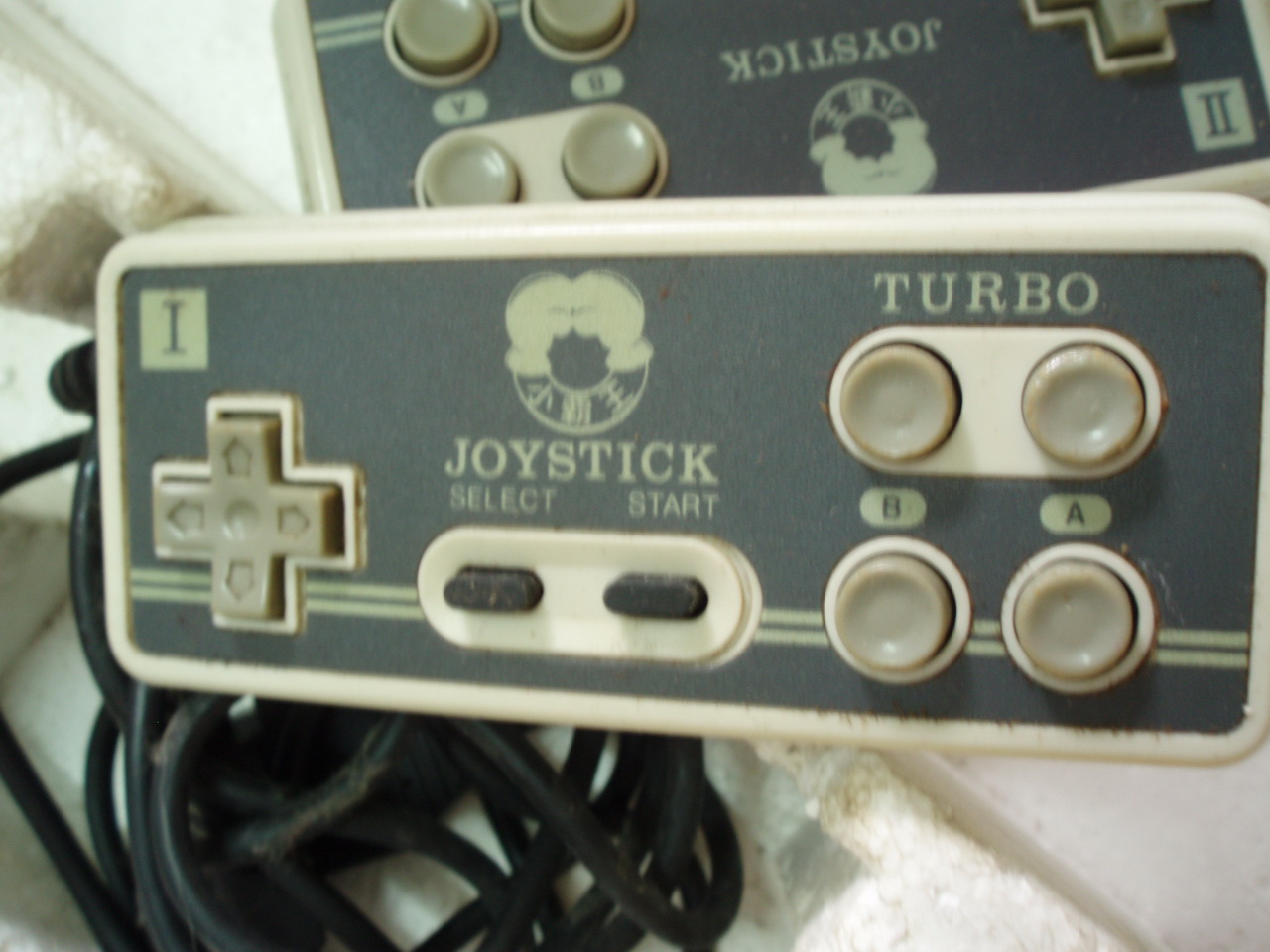

原装的手柄，按键都还好，就是不知道接上还用不用得，如果没估计错应该不会有问题。

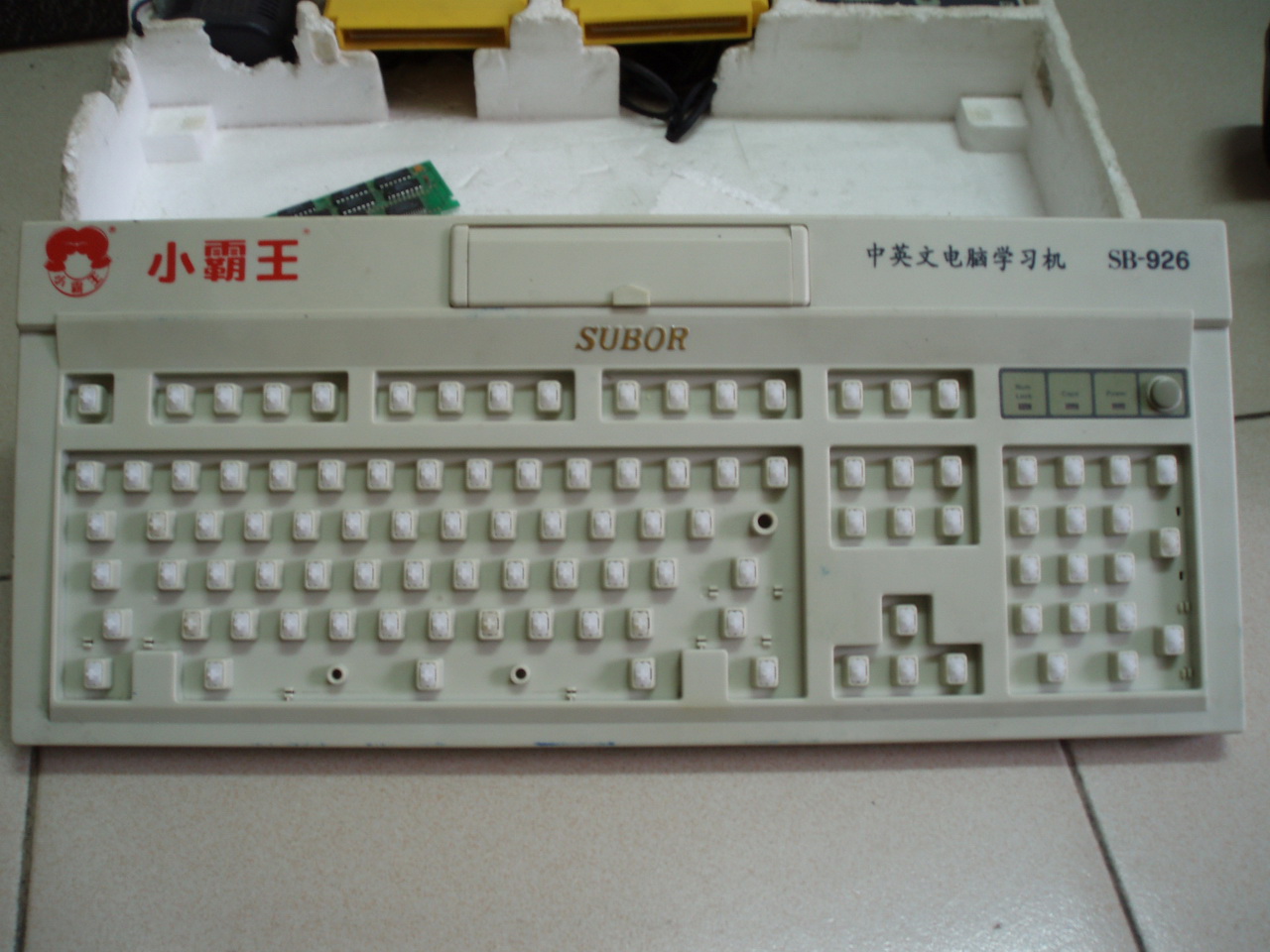

    研究完这边的结构，把键盘上壳拿去洗了，顺便看看键帽泡得如何了，顺手就清洗出来。清理干净的键盘果然不一样，太舒服了~~~



上面还留着晶莹的水珠

46094570

下面上演重头戏，“传说中的白轴”，以及键帽。

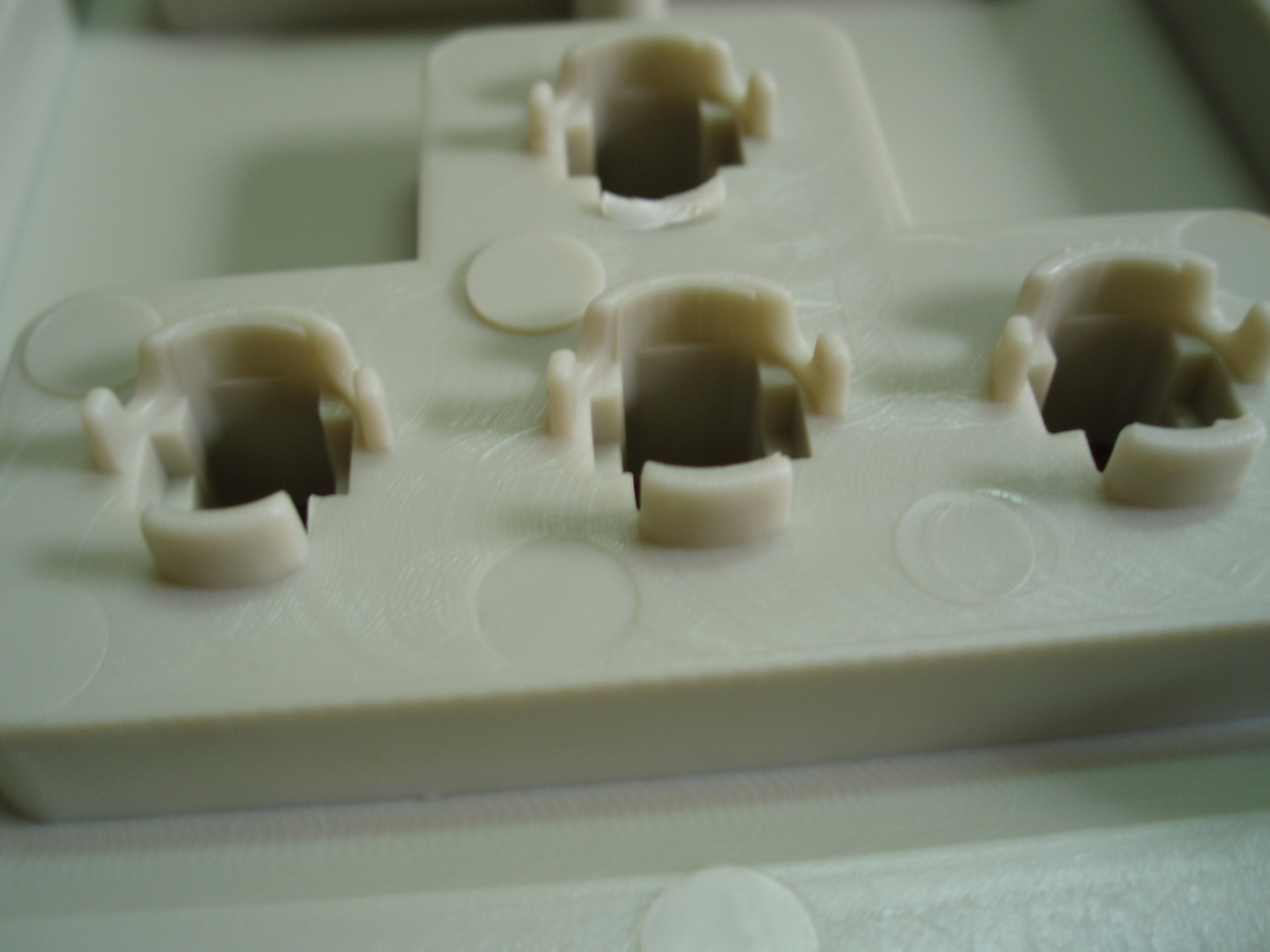

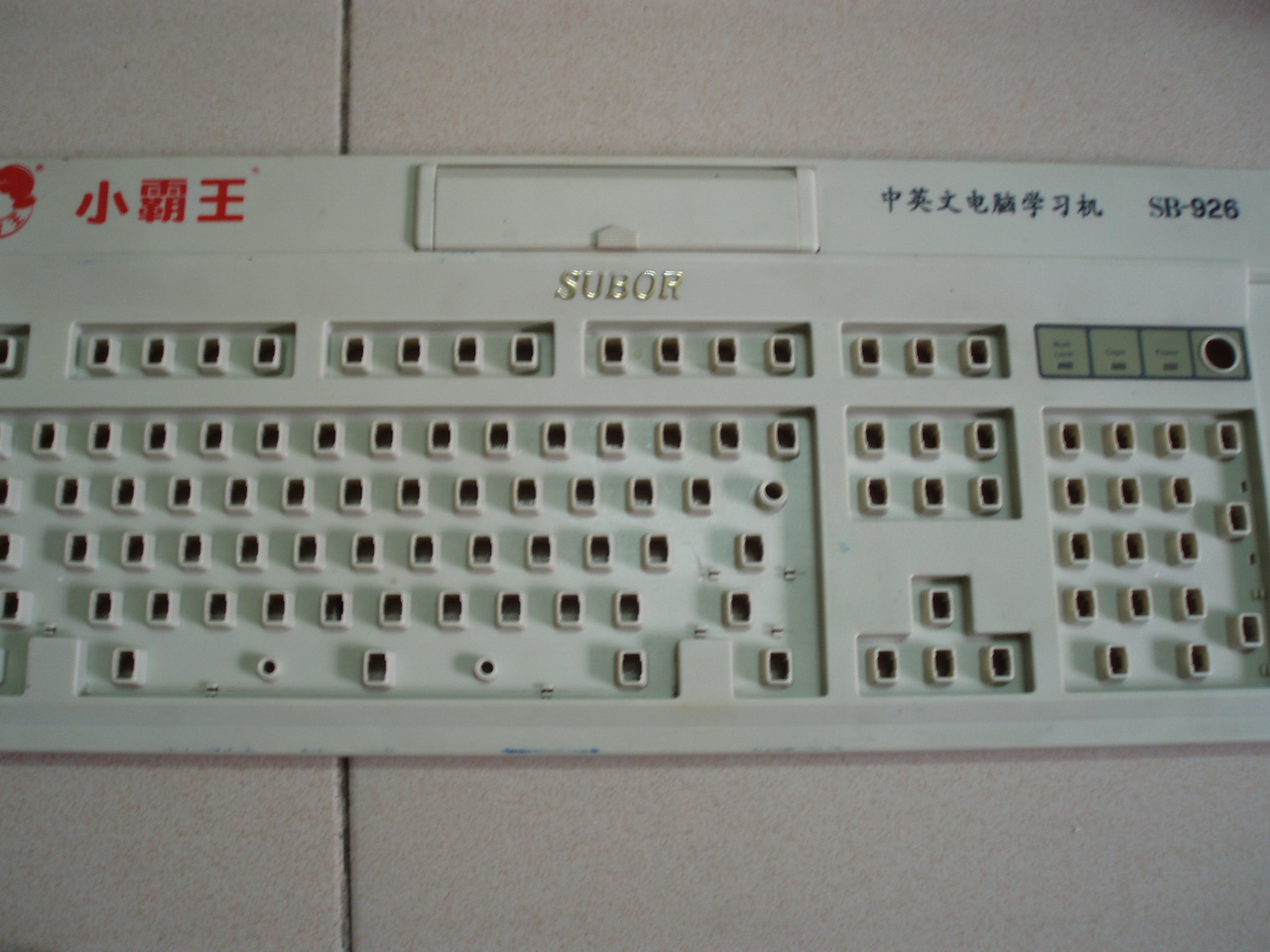

这个是上壳放“轴”的位置。

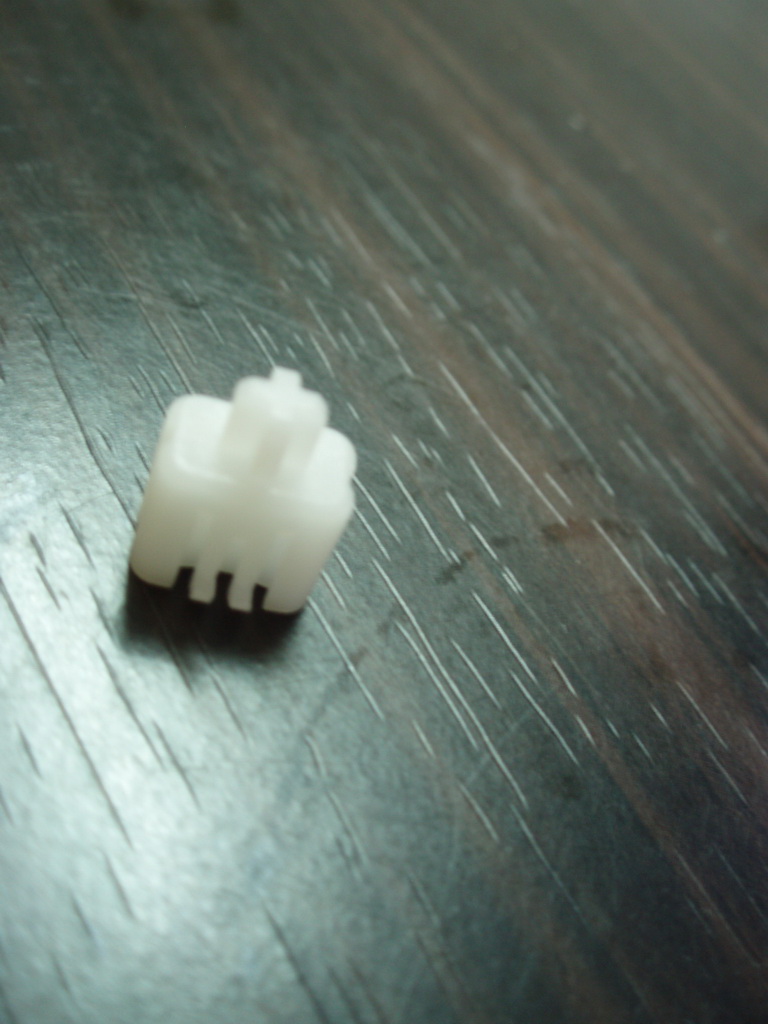

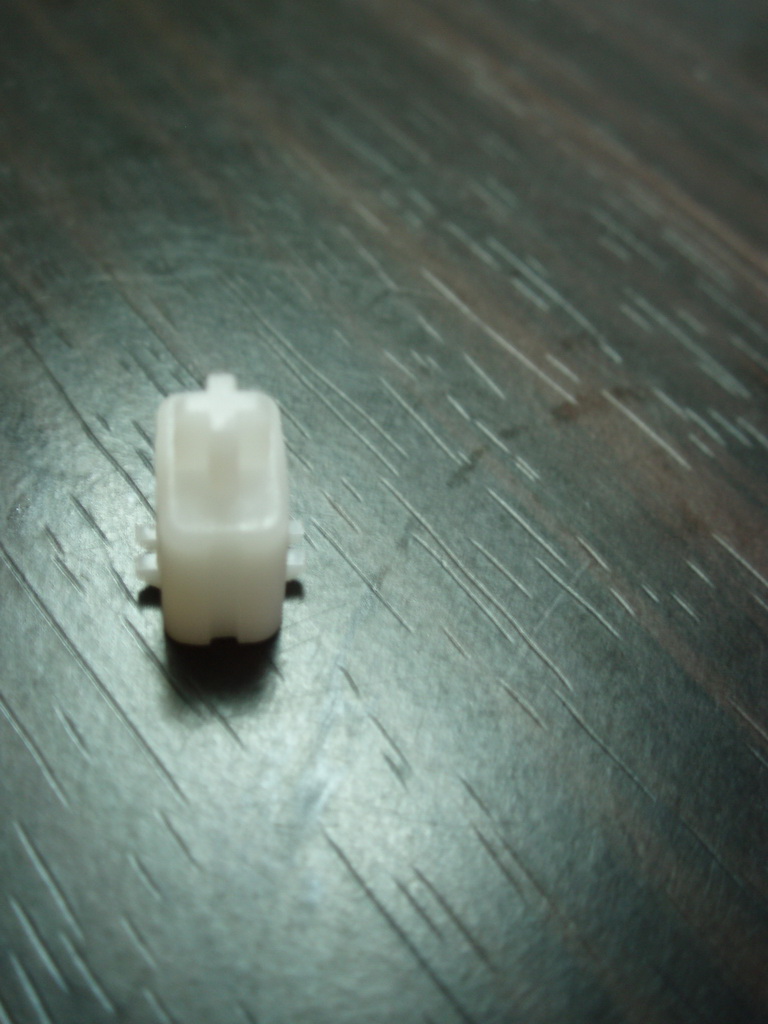

传说中的白轴·······   相当的囧······

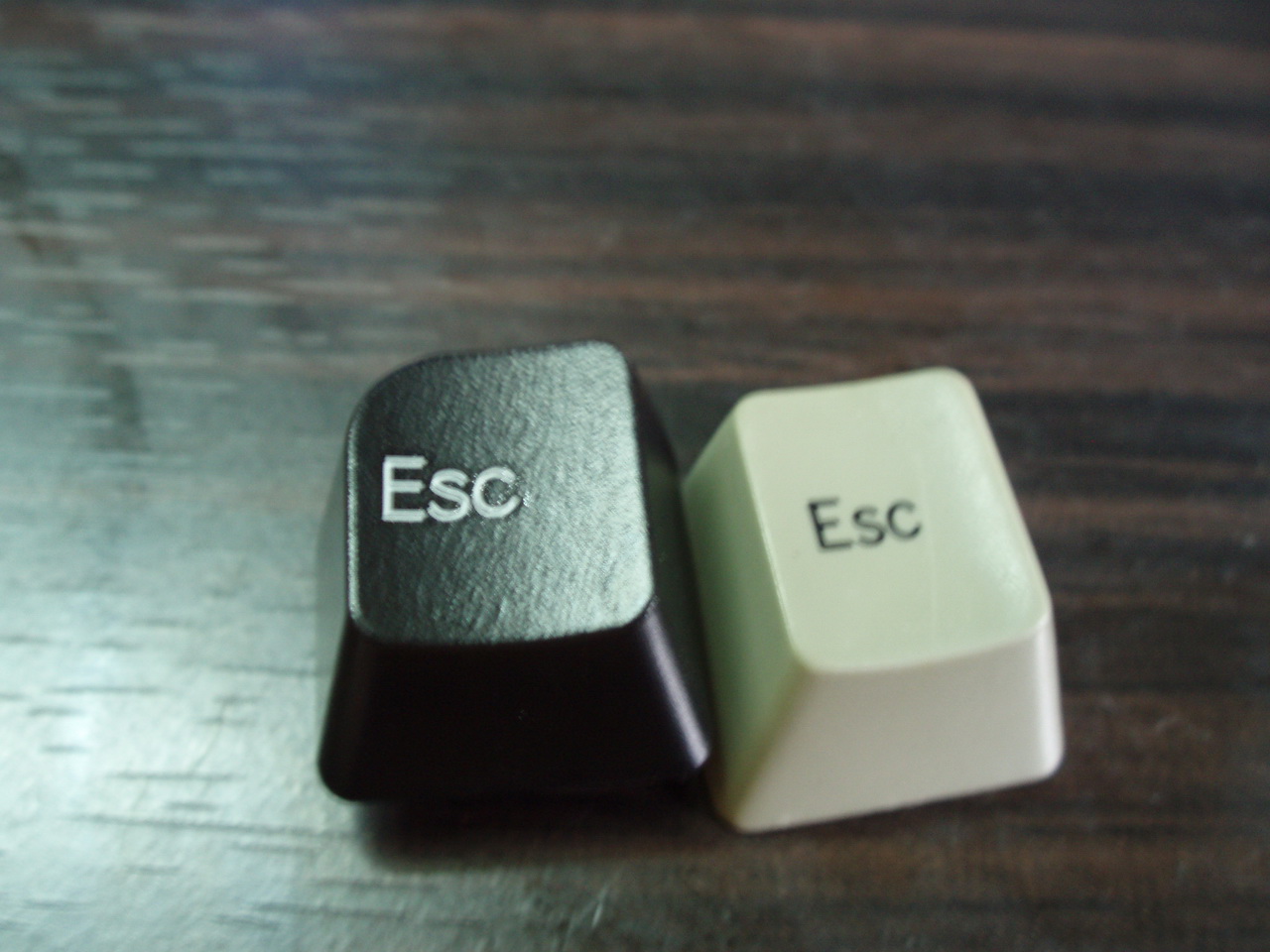

来个键帽的对比，用我的8115上的ESC来比较，由于结构不一样，8115太高了。

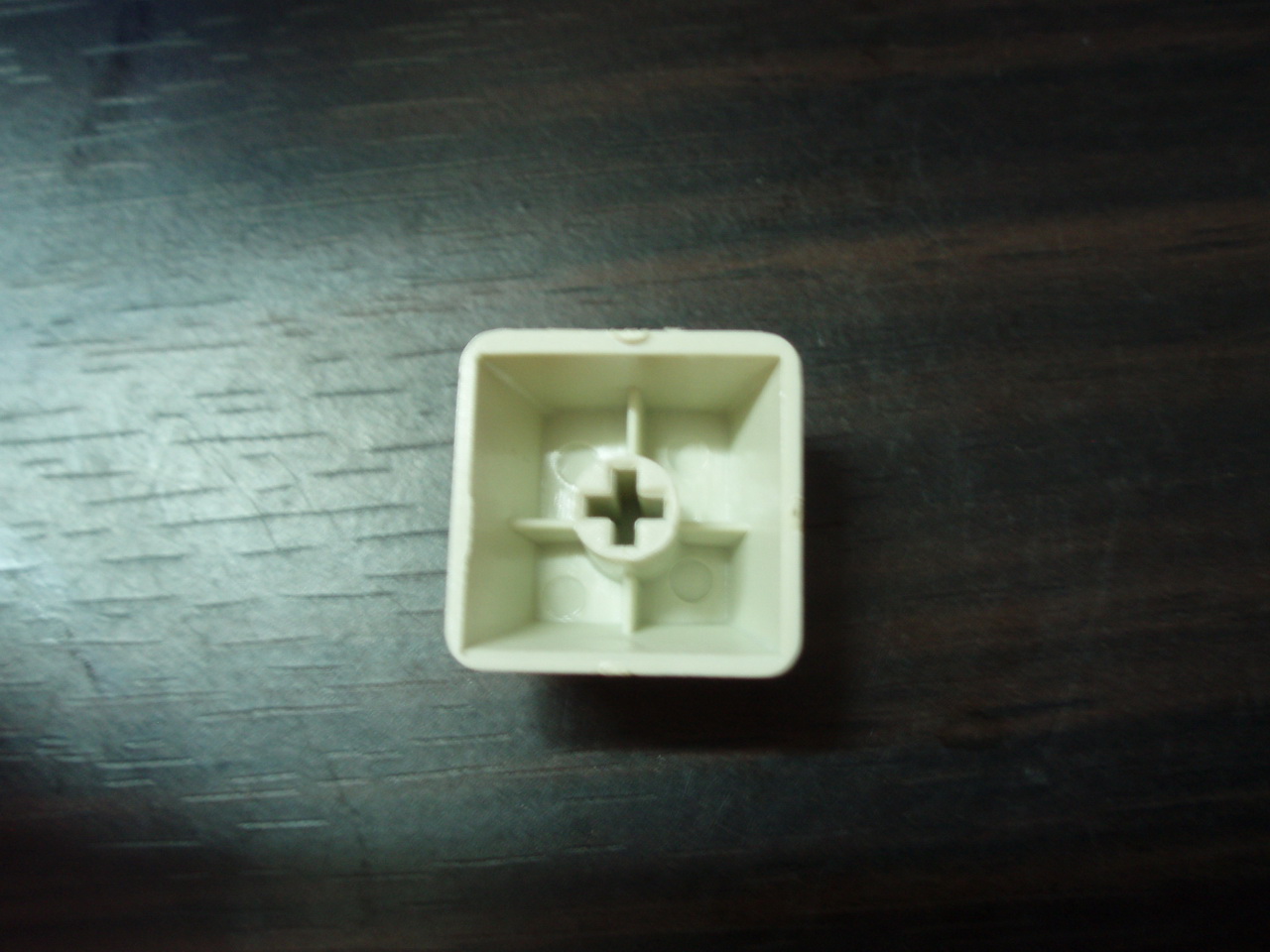

键帽的背面，那个十字柱啊~~~~~~我的天~

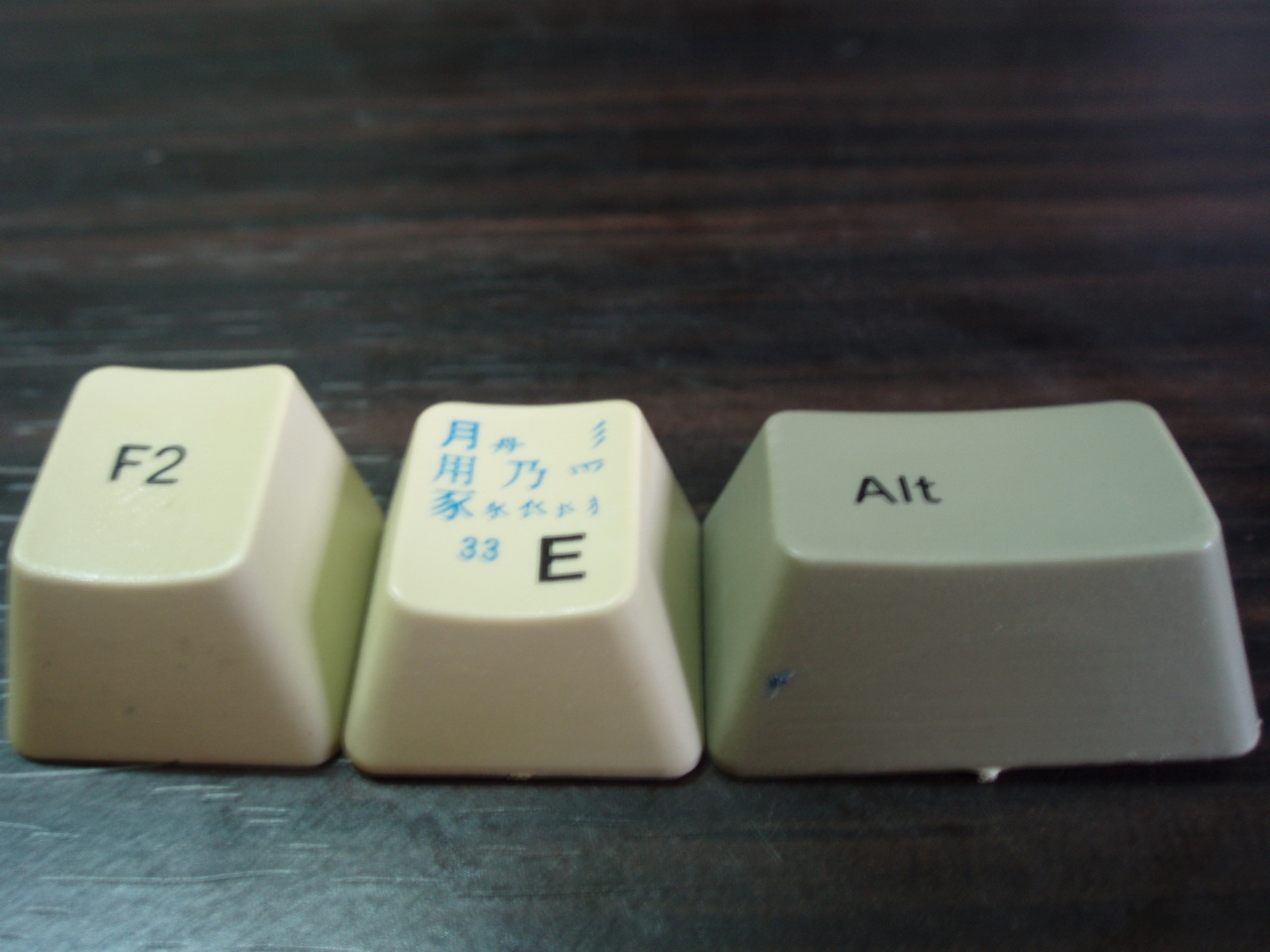

键帽对比，和现在的机械应该差不多。

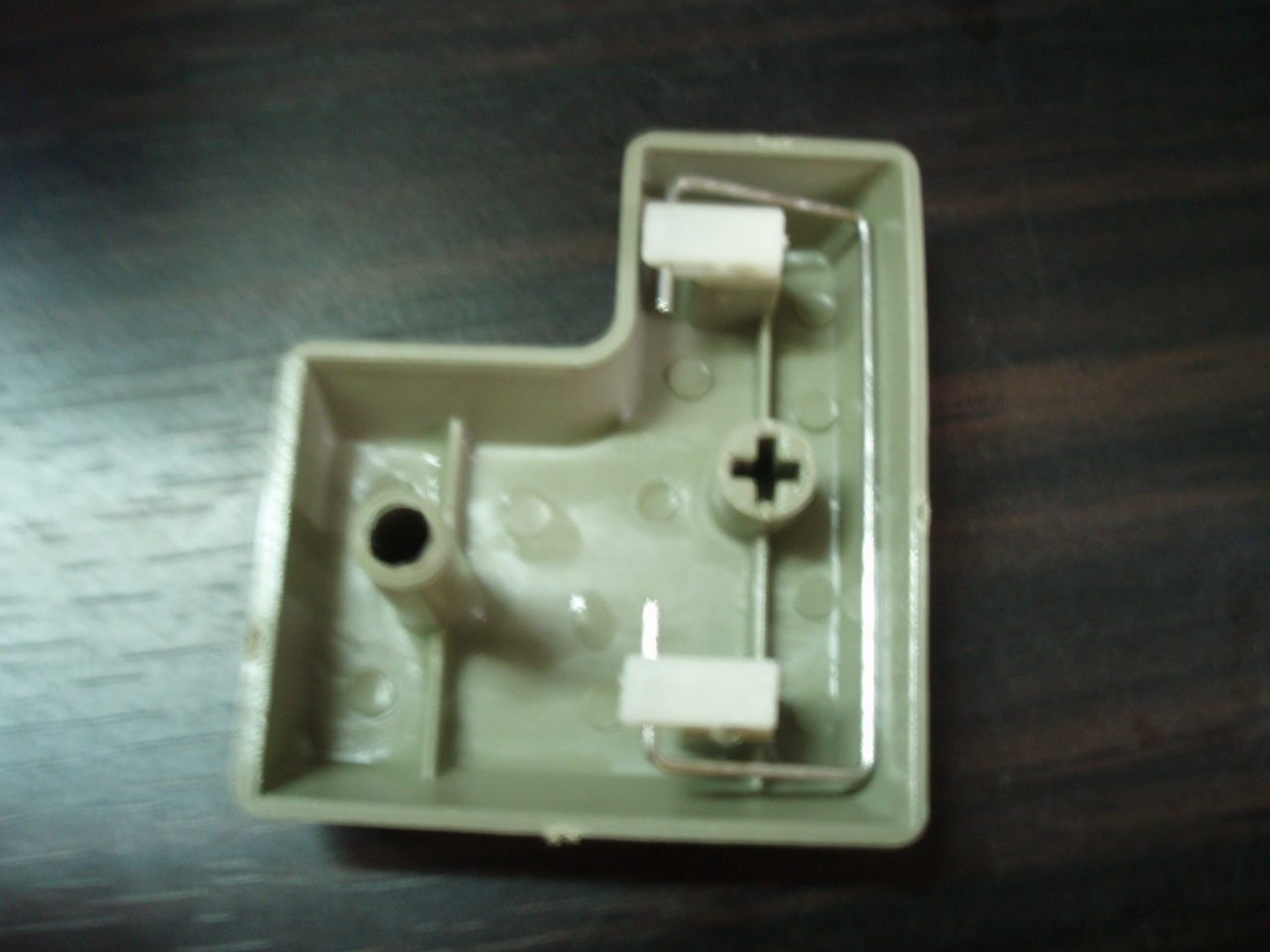

谁能告诉我这个铁丝是干嘛用的，铁丝还可以卡在键盘的轴附近，那里有个专门的卡槽，貌似只有机械上才有这种装备的。而且小回车，上档，还有空格都有这个部件，难道这是最原始的平衡轴？？



      在这里我想问一下，我洗键帽的时候搓它们声音非常的清脆，哗啦啦哗啦啦的，感觉像是搓一把贝壳。不知道这是因为键帽久了材质变化还是它本身就是用其他材质做的，想请教下各位，尤其是村长大人，这种键帽会是什么材质呢。


      最后把“轴”搞干，把键盘组装回去。

“轴”放回原位，先把薄膜按键贴回去，然后把后盖盖上，拧紧螺丝。这里要说一下，一定要先把开关放回去再上螺丝，不然的话会发现上好一切了，开关没安回去。我就因为这样挨重新拆开装上，费事。

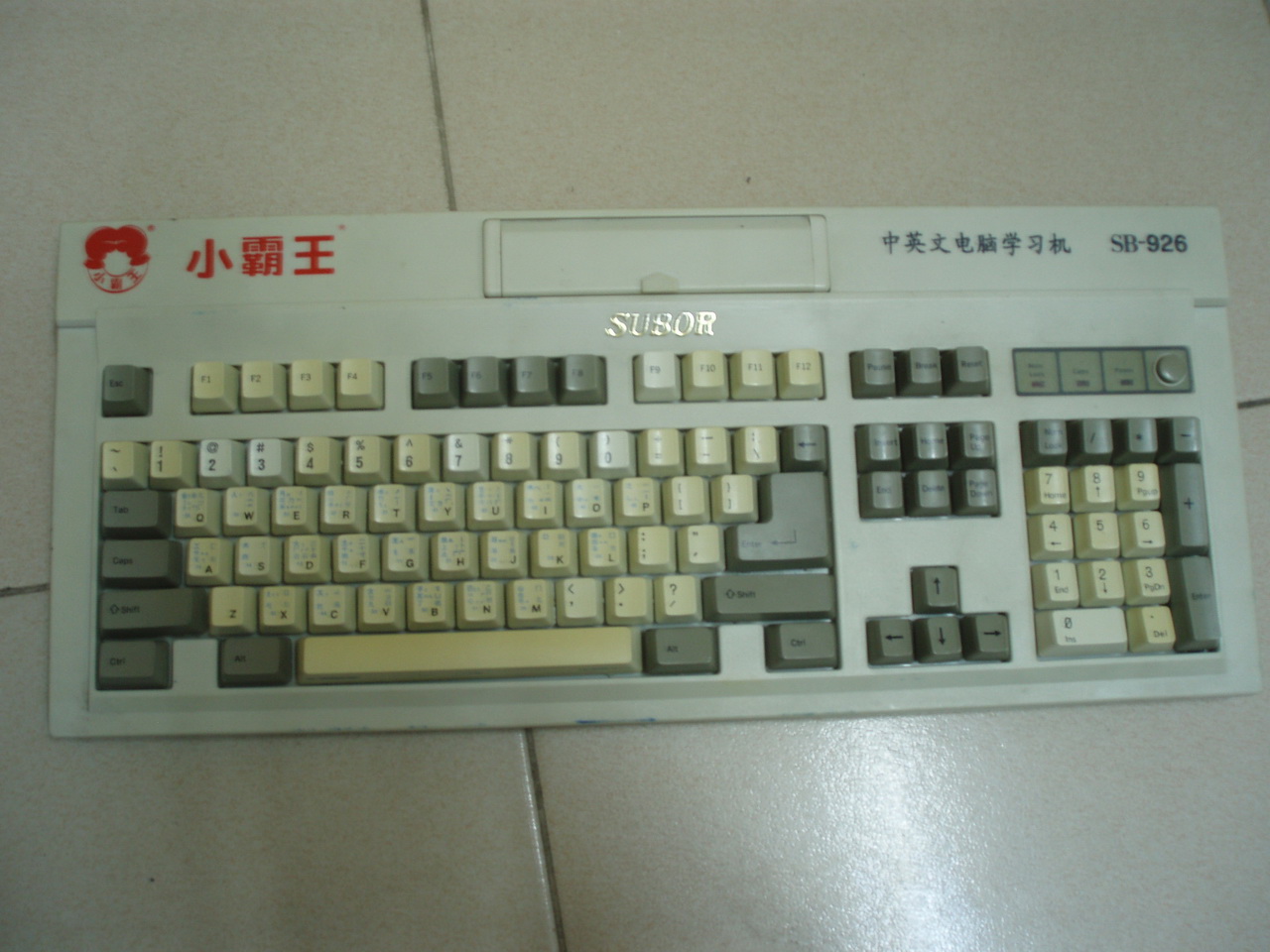

清洗过白不止一点点


键帽全装回去了，唉，这键帽的颜色啊，是不是也该来个浸染，让它返老还童呢。呵呵，我们也来年轻一把~~

来个全家福合影~

      至此，整个键盘拆完洗完了，以后找个保鲜膜什么的遮下，挡灰，然后继续放回原位供着，以纪念我快乐的童年。


P.S：这台小霸王我已经不记得确切是什么时候得到的了，大概是95年这样吧，算是比较晚的了。不过我从那以后一直都在玩，一直玩到02年，初中阶段。不过自从我迷恋上网游以后，这台小霸王就被我给封存起来了，一直也没有动过，直到昨天。看着这台小霸王，回忆着小时候左邻右舍的小朋友们聚集在一台电视前争抢，相互切磋，交流秘籍，经常是谁家父母不在了就扛着奔过去，然后聚集在一起玩到家里人快回来了，就急急忙忙的撤退。呵呵，现在回想起来，那时候真的很好玩，在那个用手柄玩游戏的年代我一直是认为最快乐的，不管是黄卡还是世嘉，不管是PS还是土星，童年的单纯的快乐是永远无法被替代的。在这里，将这篇文章送给已经长大了的我们80后的同伴们，希望快乐，一直伴随我们。
