安捷伦系列芯片简介

drocee

安捷伦和安华高

安捷伦科技(NYSE:A)是由美国惠普公司战略重组分立而成的，其业务重点包括通信、电子及化学分析与生命科学。1999 年11月18日, 安捷伦科技以代码“A”在纽约股票交易所挂牌上市。虽然在除了光学传感之外的领域里，安捷伦也取得了巨大的成就。但是对于广大玩家来说，大家提起安捷伦（AGILENT），还是首先想起它作为世界上最著名的鼠标用光学/激光感应器材的生产厂家。

的确，在上世纪90年代和本世纪初的这段时间里，安捷伦几乎是高档光电/激光鼠标芯片的代名词，作为安捷伦历史悠久的合作伙伴，在上世纪末，在MS和安捷伦勾搭上之前，LOGITECH几乎是垄断了高端外设的市场。而在山的那一边，那条叫RAZER的小蛇，当时连牙还没有长全呢~

在2005年8月，投资公司Kohlberg Kravis Roberts & Co.会同风险投资商Silver Lake Partners，以26.6亿美的价格并购了安捷伦科技。并购后，新成立了公司AVAGO，也就是现在大家所说的安华高，并且号称全球最大的非上市独立半导体公司。

Avago Technologies 拥有5,500多种系列产品，主要应用于无线和有线通信、工业、汽车、消费电子及存储和计算机等广阔的应用领域和终端市场。它在光电耦合器、红外线收发器、光通信器件、打印机ASIC、光学鼠标传感器和运动控制编码器等领域一直保持市场前3名的领导地位。通过并购，安华高遗传了安捷伦全部的研发能力和市场网络，并且将其在光电鼠标处理芯片上的技术优势地位继续延续。

在下面的文章中，在介绍产品的时候，我决定仍然使用安捷伦这个名字，也当作是对它的一个怀念和敬意吧

[ 本帖最后由 drocee 于 2008-9-12 19:27 编辑 ]

drocee

首先补充一点小知识，有关激光引擎和光学引擎的

激光引擎和光学引擎的区别~~~

从原理上来讲是类似的，但是由于激光是相干光~ 所以具有比LED光源更好的特性~  安捷伦自己的描述是这样的

A,  LED光学引擎的原理示意图

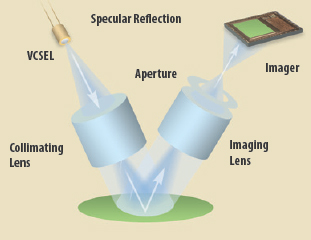

B，激光引擎的原理示意图

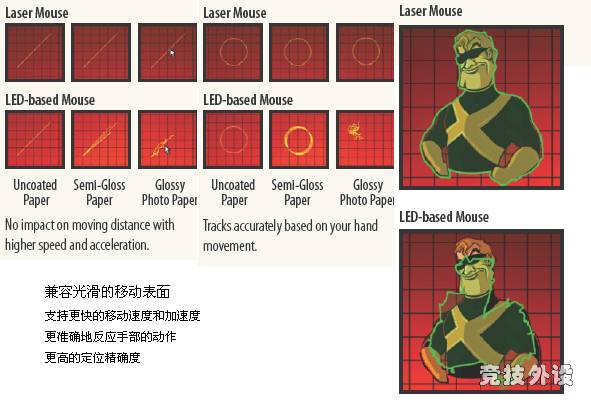

C, 激光比LED引擎的优越性


D, 激光可支持更多的表面


激光引擎可以支持的表面包括：纸，木材，包装纸，粗斜纹棉布，棉布，榻榻米（！），地毯（！），金属，瓷砖，塑料，福米卡塑料（！？），网格（！！！）

LED引擎可以支持的表面包括：纸，木材，包装纸，粗斜纹棉布，棉布，纯黑表面

[ 本帖最后由 drocee 于 2008-9-8 16:30 编辑 ]

drocee

安捷伦到目前为止，所出产的鼠标应用方案如下：

LED光学引擎系列
型号                  系列                         描述
ADNS-2030        无线系列                      低功率光学传感器，为无线应用优化
ADNS-2051        有线系列                      中频光学传感器，为有线/无线应用
ADNS-2610        有线（小型封装）             入门级，小型封装光学传感器，为普通鼠标应用
ADNS-2620        有线（小型封装）             入门级，小型封装光学传感器，性能提高
ADNS-3040        无线系列                      超低功率光学传感器，为无线应用优化
ADNS-3060        有线系列                      高性能光学传感器
ADNS-3080        游戏系列                      高分辨率光学传感器，为游戏应用
ADNS-3530        MINI系列                      MINI系列低功率，芯片-基板-LED整合设计光学传感器，为无线应用设计
ADNS-3550        MINI系列                      MINI系列低功率，芯片-基板-LED整合设计光学传感器，为无线应用设计
ADNS-5000        有线系列                      基于LED的导航传感器
ADNS-5020-EN        有线（小型封装）       小型封装光学传感器，较入门级性能有所提高
ADNS-5030        无线（小型封装）       低功率，小型封装光学传感器，为无线应用设计
ADNS-5050        有线系列                   性能提升的基于LED的导航传感器

LaserStream 激光引擎系列
型号                  系列                         描述
ADNS-6000        有线系列                      高性能激光鼠标传感器
ADNS-6010        游戏系列                      高分辨率激光鼠标传感器，为游戏设计
ADNS-6090        专业游戏系列             增强型游戏级激光传感器
ADNS-6530        MINI系列                      MINI系列低功率，芯片-基板-LED一体化设计激光传感器，为无线应用设计
ADNS-7010        休闲游戏系列             休闲型游戏级激光传感器
ADNS-7050        无线系列                      低功率激光传感器
ADNS-7530        无线系列                      整合型，入门级，小型封装激光传感器
ADNS-7550        有线系列                      整合型，入门级，小型封装激光传感器

目前，以LOGI为主的厂家，包括MS等，以及国产的双飞燕等，均广泛使用安捷伦的芯片

[ 本帖最后由 drocee 于 2008-9-8 14:21 编辑 ]

drocee

各款芯片的主要技术参数

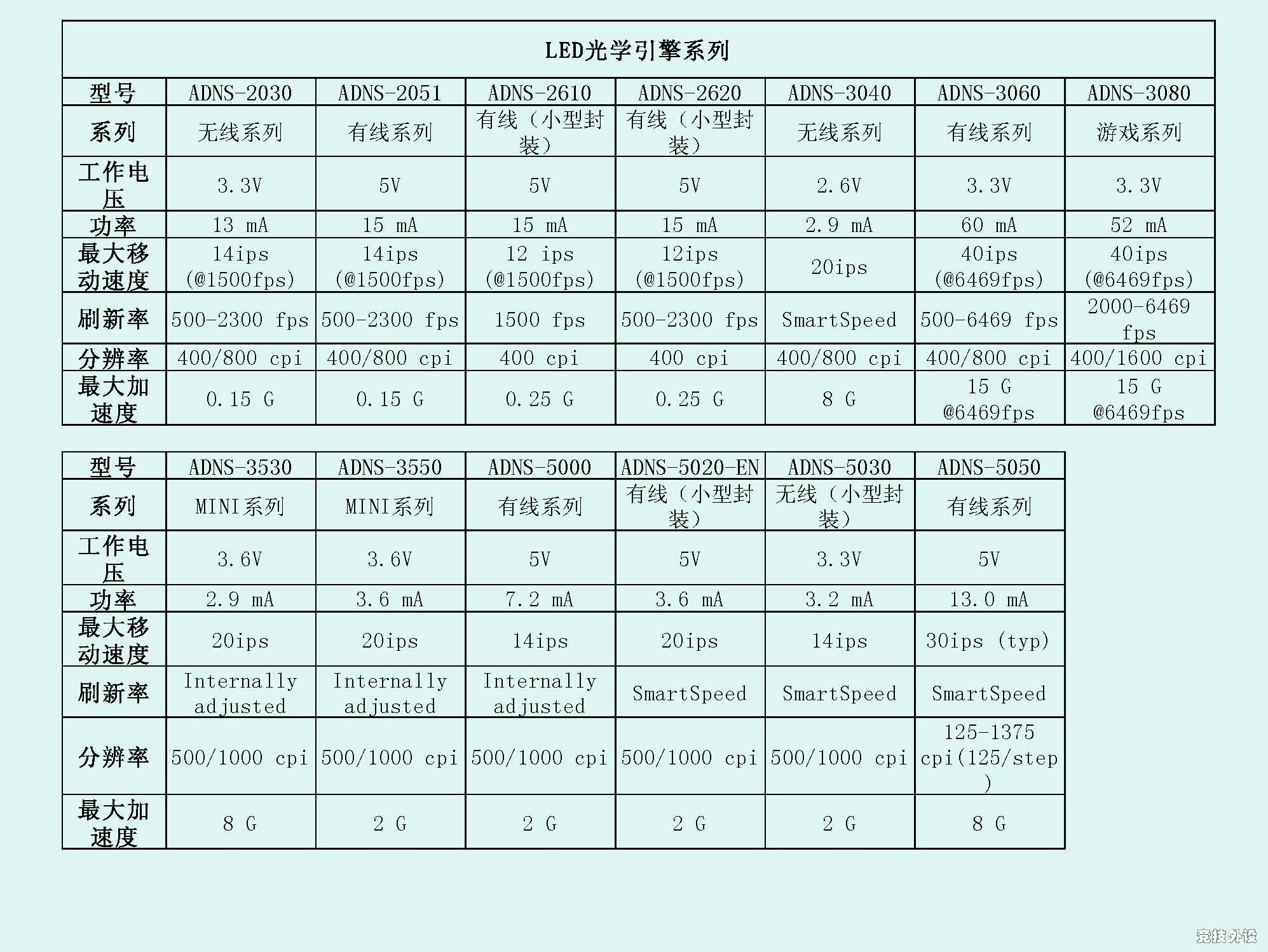

A, 安捷伦光电引擎系列

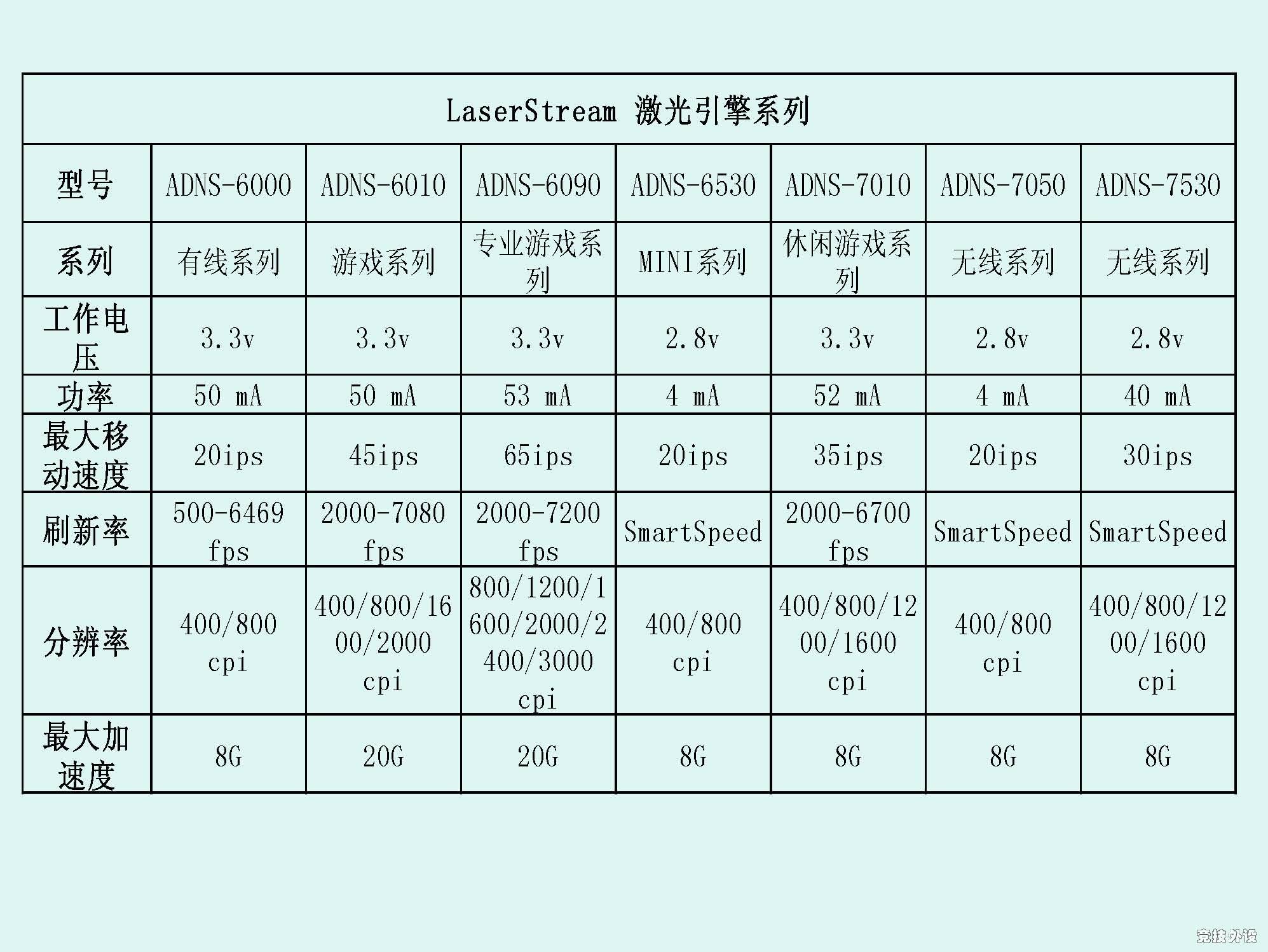

B, 安捷伦激光引擎系列





单位注释：
1，IPS： INCH PER SECOND=英寸/秒， 1英寸=2.54厘米
2，CPI： COUNT PER INCH， 类似于DPI， 表示每英寸采集多少个点的数据
3,  FPS： FRAME PER SECOND，每秒扫描多少帧图像
4，G: GRAVITY， 加速度单位， 1G=9.8米/秒

上面的芯片参数来源于AVAGO官网

[ 本帖最后由 drocee 于 2008-9-8 14:46 编辑 ]

drocee

进行一下总结：

作为业界的领袖企业，安捷伦（安华高）的芯片发展，也代表这整个业界的技术发展方向。 而安捷伦芯片的技术参数，直接决定了鼠标的性能。对于目前市场上五花八门的宣传口号，形形色色的鼠标参数，可能很多坛友们有些迷惑。上面的介绍和参数，均来自官方渠道，可以供各位坛友参考，用做选择产品时的指南。

可能很多坛友不知道自己的鼠标的芯片到底是哪一款，其实很多鼠标可以从参数上来推测出其鼠标芯片，比如MX518，根据参数就可以推测它采用的应该是ADNS-3080系列，双飞燕的一些产品也采用此系列。 G9则是采用的性能最高端的ADNS-6090系列~  当然，大家百度之也可能得到正确答案。

2009-4-24日增加：新产品G9X采用的是S9500芯片，这款芯片比较神秘，网上目前还差不到任何资料，作为A6090的替代品，S9500很好的解决了激光引擎存在的兼容性问题，使G9X成为当前毋庸置疑的顶级鼠标，无论是定位，移动，DPI，兼容性，都十分出色~ 很奇怪为什么在这里改用了S作为芯片的前缀，推测可能是AVAGO和LOGITECH共同研发的~  这个S9500和那雷柏V8号称的A9500，我个人觉得并不是一个东西~

最后，将官方技术文档（英文版）奉上，供有兴趣的坛友研究。

本文首发于  WWW.PCWAISHE.CN 竞技外设论坛

[ 本帖最后由 drocee 于 2009-4-24 23:30 编辑 ]

双飞燕中毒者

这些参数我不太明白

只知道好用就行:mm4:

飘香剑雨

虽然不研究鼠标的内部构造，不过这份资料是够详细的了

laiwenle

很详细，但看不懂:mm38:

wengezi

咋感觉LED能支持更多表面？:mm32:

fanwei110

绝对的讽刺，光电的兼容性远比激光的要好........
