求800DPI版G1的电路板图,直播换微动毁坏处理教程,绝对简单实用新手都能搞定!发哥过目
42
37095
楼主
本帖最后由 KK_1234567 于 2012-7-2 03:24 PM 编辑
我这里没相机，要个清晰的图片，最好大图。
有图了我上直播，讲解。
注意：鉴于某些喷子觉得换G1微动很容易，那么本贴只针对换微动出问题的XD，如果你换G1左键微动很容易，请无视此贴
这是一个XD遇到的问题http://www.pcwaishe.cn/viewthread.php?tid=14896&highlight=g1%2B%CE%A2%B6%AF
据我所知，很多朋友的老G1都有这个问题，我给我弟弟换过一次，还有一个哥们2个老G1都是遇到了这个问题，我觉得这个问题有必要研究一下，造福广大新手和DIY们。
同意以上意见的XD可以在这里发表自己的看法，谢谢！
=============================分割线=========================
废话不多说，这里谢谢11楼的XD提供图片，下面将我的方法告诉大家：
首先说微动，总所周知微动有3个脚针，其中只有1脚（靠近按点的）和2脚（中间的）起作用，连接在电路板上，3脚是没用的，类似于三相插头的地线。
焊也是主要焊接1脚和2脚，3脚不焊接都没关系。
一旦你出现上面例子XD的状况，过孔损坏，连带把电路板上的导线带出来或者断裂，那么可以用飞线的办法

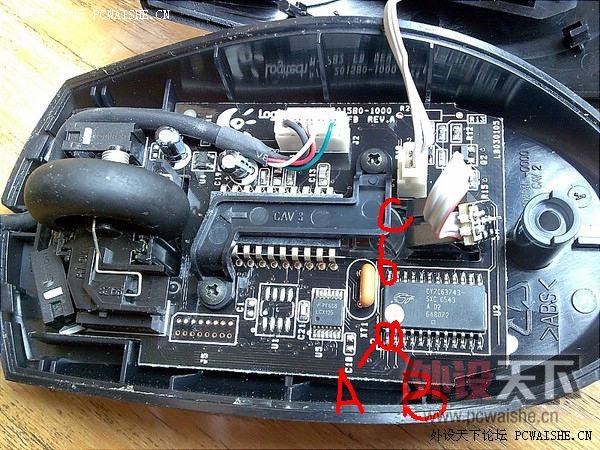

将微动的1脚接在A点芯片1脚，2脚接在B点。
注意，飞线之前，需要将导线两端焊接处用砂纸砂掉绝缘漆或者电烙铁高温烫一下或者打火机烧一下，不然如果是漆包线的话可能就焊接不上去或者虚焊。
B点处由于电路板上也有绝缘层，同样需要砂纸砂掉，A点的芯片脚不用。
焊接的时候注意不要将A点芯片1脚与其他脚短接了。
另外，A点右边芯片2脚C点是接右键微动1脚的，不过一般右键微动更换没有什么问题，万一也出现左键微动那样，同样可以飞线解决。
还有个小窍门大家可以参考：
我现在飞线，一般在A，B两点用焊锡连接导线，然后另外一端分接微动上面就不焊，从电路板上面和微动脚针一起穿过去在板下面缠绕上去。
这样，如果今后再更换微动，就方便很多。可以多缠几圈，我就是这么做的，只要缠好我这还没有出现接触不良现象过。
希望我的办法能帮助到大家，再次感谢11楼的XD。 |
|
