〓文前言〓 ▼ Apex 5键盘很特别！拆完之后我很费解，始终不明白其触发原理！如果是因为轴体柱芯的下触，导致薄膜层开关触发。但是，此物理轴体结构是如何实现，未触底即实现触发的？欢迎大家讨论！
赛睿品牌键盘过往产品评测汇总： 赛睿SteelSeries Apex PRO OmniPoint轴体机械键盘 https://bbs.wstx.com/thread-819783-1-1.html
赛睿SteelSeries APEX M650 赛睿QX2青轴版机械键盘拆解评测 https://bbs.wstx.com/thread-704596-1-1.html
赛睿SteelSeries Apex M500 （军火箱套装版）樱桃青轴机械键盘 https://bbs.wstx.com/thread-699701-1-1.html
〓相关参数〓 1.轴体： TTC（正牌科电）Hybrid Mechanical RGB轴体。触发键程2mm，按键行程4mm。压力克数50cN。按键寿命2kw次。 2.无冲：usb下24键无冲。 3.键位：全域按键可独立自定义编程/背光设定。1680w色RGB背光调节。 4.线缆连接：USB固定线缆（无分离设计），线缆长191cm。线径4.6mm。 5.尺寸：443mm(L) x 140mm(W) x 40mm(H) 。 6.重量：键盘842g。手托188g。 7.产地：大陆。 8.驱动支持: 赛睿SSE3。同时也支持免驱设定。 9.其他：支持OLED智能显示屏。屏幕可显示键盘配置、游戏事件、Discord等信息。 10.兼容平台：Windows、Mac OS X。
〓开箱〓 ▼赛睿SteelSeries Apex 5 Hybrid Mechanical RGB轴电竞键盘外包装盒正面。
▼包装盒背面。
▼打开封口贴。键盘整体保护比较简单，透明静电袋封装键盘主体。与之前的Apex pro产品包装不同，键位下部没有做硬质纸壳进行结构保护，有兴趣的可以向上翻阅相关Apex pro键盘的评测进行对比。
▼赛睿SteelSeries Apex 5 Hybrid Mechanical RGB轴电竞键盘全家福：键盘主体X1、分离式手托X1、说明书X1。与赛睿键盘产品“传统”一致，不予提供键帽拔键器。

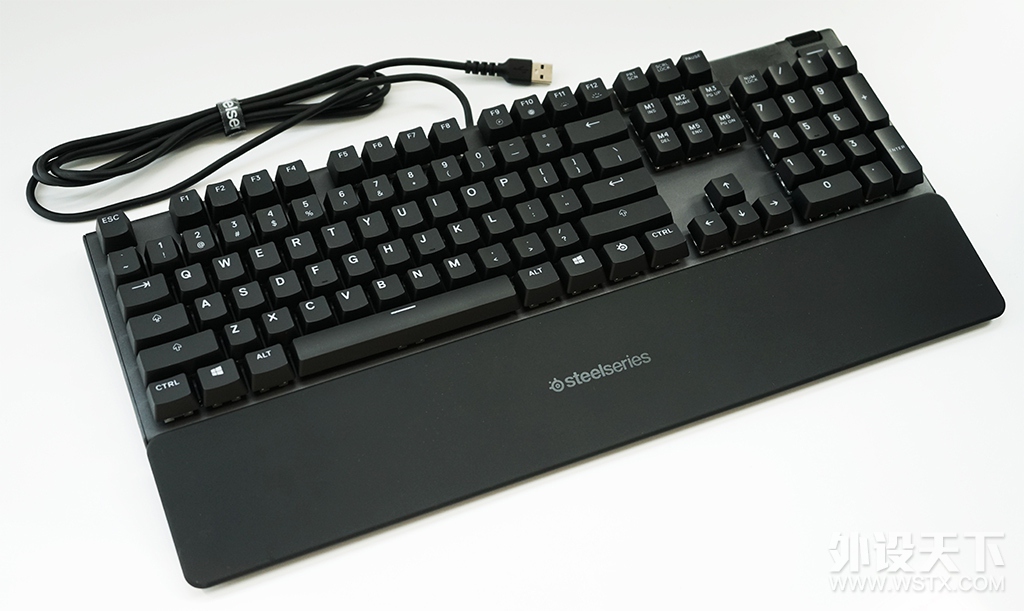

▼键盘与手托组合好效果，同样采用磁吸契合设计，使用安装上十分方便。

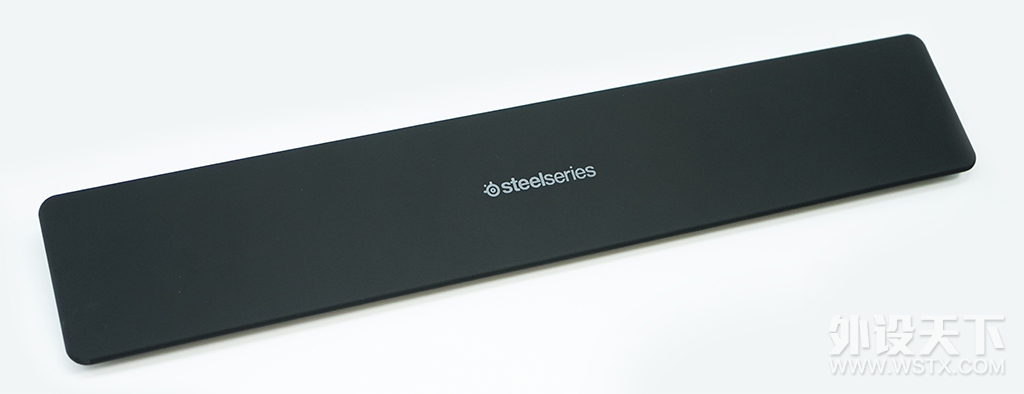

▼先看分离式手托。手托与Apex Pro系列不同， Apex 5手托表面则采用类肤涂层设计，整体硬质，但正面“偏硅胶”触感。而Apex Pro产品手托表面则为硅胶材质，偏柔软。两者设计加工工艺也不同。
▼手托底部布局与Apex Pro一致。这里要说明的是，Apex 5与Apex Pro虽然手托形制一样，但是尺寸参数并不相同。Apex 5整体要比Apex Pro偏长几毫米。
▼Apex 5键盘整体外观看形制布局与Apex Pro相同。上壳都采用高级航空铝材质作为上壳（定位板）。
▼可以看到右上角设计的OLED屏幕。
▼键盘正顶部。
▼键盘正底部。
▼键盘右侧面。
▼键盘左侧面。
▼支起二级支脚。
▼键盘底部，可以看到键盘未采用分离线设计，日常时使用可靠性更高。正顶部设计有三方向出线口。
〓产品细节〓 ▼OEM键位布局。
▼铝合金壳体上激光雕饰了赛睿LOGO。FN键位则直接设置为"赛睿快捷按键"。
▼F9-F12可以实现组合设定功能。这里我就不再赘述，说明书上基本讲的很明白。当然，以上功能也表明Apex 5键盘实际支持免驱设定。Apex 5也支持M1-M6自定义用户切换设定，设定功能可直接存在板载存储器内。
▼OLED屏幕。其屏幕右侧配合有滚轮旋钮，SET按键。
▼USB接驳线，非镀金接口。随线有魔术扎线带。
▼键盘左上角顶部同样设计有一枚“赛睿靶心”LOGO。如果大家有印象的话，Apex Pro此处还设计有一个HUB。
▼移除键盘可以看到，TTC的 Hybrid Mechanical RGB轴体，说是轴体，实际工作原理与我们常见的樱桃MX轴体完全不同。我手上的这颗为“青轴”。不知后续Apex 5产品是否有“茶轴”和“红轴”产品。之所以说与常见的樱桃MX轴不同，是因为该轴体仅相当于“物理触发回馈效果”，实际并无按键击发功能，需要下部薄膜PCB板配合，实现“触发”功能。同时，可以看到Apex 5采用卫星轴设计。
▼TTC（正牌科电）Hybrid Mechanical RGB轴体（青轴）。十字柱周围有防尘保护设计。
▼卫星轴未涂抹润滑脂。
▼Apex 5键帽采用ABS透光键帽，表面做类肤涂层。键帽内部结构加强筋设计与Apex Pro“非同款”。
▼二级支脚，水准依旧很高。TPE工艺，在手感上和强度上都算比较高的。
〓拆解〓 ▼红圈处共23枚黑化十字螺丝。取下即可实现拆解。
▼上壳（定位板）内部全貌。可以看到。TTC（正牌科电）Hybrid Mechanical RGB轴体基本属于整个结构的回馈响应部分。无实际触发功能。
▼轴体中心有小洞，用来“伸出”轴心触发柱。
▼触发时“伸出”的轴心。
▼OLED屏幕保护窗与滚轮、SET键结构设计明显与Apex Pro不同，算是做了实用性“简化”，更加方便装配和维修。上壳（定位板）铝板厚度1.4mm。
▼仔细看该“青轴”发出的类似樱桃MX青轴的声音回馈及触发手感，是靠一个弹性钢丝。

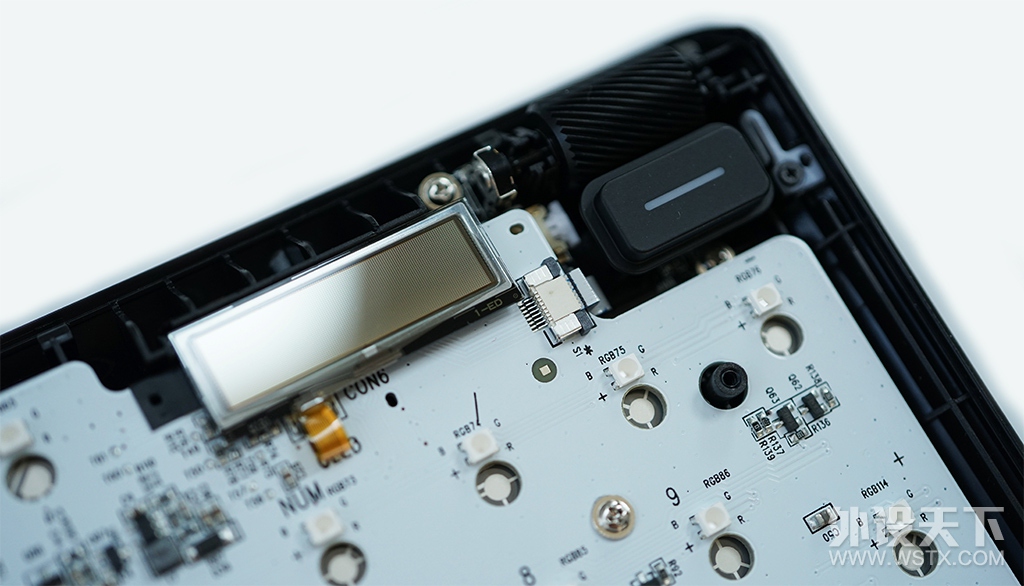

▼主PCB总成（总成分为上下两部分）：上层为玻纤板PCB，厚度1.6mm。用来承接MCU主控、RGB色LED贴片灯珠、固定OLED屏幕总成。
▼静电（防漏电）处理与LED贴片灯珠细节。插拔件儿用于主线缆接驳主板。
▼OLED屏幕总成。感觉比之前的Apex Pro产品的屏幕总成更加好拆装维护了。全部采用排线插拔件设计。右侧的滚轮调节、SET键也做了结构性优化。
▼Apex 5依旧采用Apex Pro的双MCU设计，性能与堆料上依旧丰富！主MCU为ST（意法半导体）生产的STM32F071，另一枚则是STM32F070。这里漏拍了存储器IC，找了上百张拍摄原图也没能看清，这里就无法给各位表述了，是在抱歉了。
▼分离式键盘的强磁，这次也与之前的Apex Pro设计结构不同。
▼这里大致可以看清楚，滚轮调节的机械编码器来自Kailh（凯华）。
▼SET键PCB总成（正反面）。也是采用排线插拔件儿进行连接组装。
▼滚轮调节由于支持下压（确定/静音）按键功能，所下层是有PCB总成的，PCB上设置有一枚贴片微动，通过排线插拔件与SET键PCB总成相连接，从而实现整体功能性。由于赛睿这次调整了该模块总成结构（与Apex Pro产品结构完全不同），所以，不是很好向下进行拆解。
▼主PCB总成（总成分为上下两部分）：下层为薄膜触发层。用来与上层轴体“伸出”柱芯，与该PCB薄膜层进行“触发开关”。
▼OLED屏幕总成背面采用黑色绝缘胶布进行二次加固保护。
▼薄膜层电路布线及触点细节。
▼上层PCB（玻纤板部分）表面布线细节。
▼Apex 5底壳内部细节。与Apex pro内部开模完全不同。
〓驱动韧体〓 ▼SSE3驱动设定界面。这个还希望各位自行探索，可玩性依旧很高。相关自定义设定也是非常丰富。

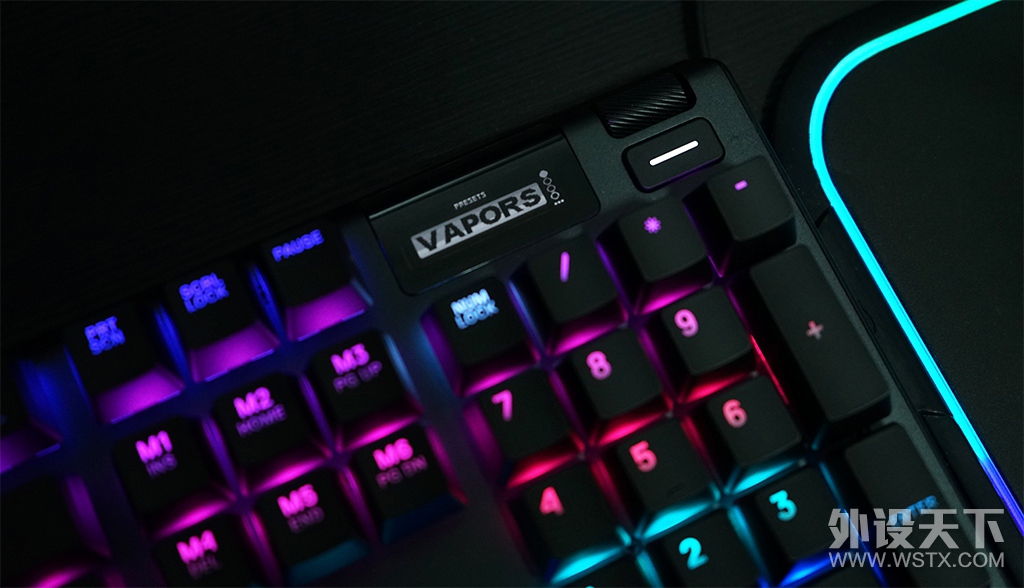

〓上机加电〓 ▼以前的那个钢厂似乎逐步变为“屏厂”，基本上可以装上屏幕的都装上了。OLED屏幕可以直接设定相关操作项目，之前在Apex Pro产品中有详细介绍，大家可以回看一下，或者自行参考随机说明书。
▼赛睿全家桶！键盘为本次主角Apex 5，鼠标垫为赛睿QcK Prism RGB双面，鼠标为Rival700。以我手上的产品为例，赛睿Apex5键盘整体敲击手感偏向于樱桃MX青轴的手感。整体触发结构比较新颖，纵看目前市售的电竞外设品牌，赛睿似乎总有自己的想法与执念，不论是自家高端的Apex Pro旗舰产品（可实现主键域独立触发行程设定）到十年前赛睿 Shift折叠键盘（可更换键盘涂装样式）都有一些与众不同的想法！直至此时的Apex 5，我甚至在完稿时仍未明白其触发原理，为了一个电竞梦寐以求的手感，做到不惜使用双层PCB结构，双MCU主控的成本，给当下电竞选手/用户来带“超前”产品理念。“Hybrid Mechanical"的命名似乎也印证着“混合机械结构”的新方向，在兼顾手感及寿命的基础上，把更多的产品新特性、新元素融入其中，给用户带来更高的使用体验！
|
