RGB(90,90,90)">https://www.bilibili.com/video/av89480352/前奏:之前做的屏幕挂灯有些人就一直说,你没做反光板,你这制作太复杂……所以去年年底的时候就已经配置了新的坑,但一直太忙拖到现在。因为网上已有百元版本的灯在卖,所以我打算做一个便宜的版本。尽量保留原本功能,能便宜就便宜,能简单就简单。参考之前制作的和网友商家各种版本,完成了今天的主题。
首先是3d打印件,根据以往的经验和淘宝的付邮打印活动,我精简了模型并进行了偷重,结果就是13元顺丰直接帮我打印了两个。(本来想打印黑色,但黑色不免费)配重就是一元硬币,你可以当它是存钱罐。 005755u945t6lva22d5v72.jpg
下面就是主体部分,主要是给灯槽打洞,铝合金慢慢磨 005732w5fptmzdsudtvp5r.jpg
然后就是给灯槽加反光板,反光板本来是想用易拉罐,但太懒买了一卷新的 005929rt9z5o0vl8lx4189.jpg
按照设计好的几个折角,用美工刀划一下,折弯即可 005731e9kybyzh4o74lhix.jpg 005730g52ikm9ng5gcnic5.jpg

然后贴灯带 005733vmw3v623e4mvva76.jpg
贴膜(膜是之前贴家具剩下的,你们可以贴自己喜欢的)焊接几个点即可 005740kn2hjcuj9jcqev3j.jpg
完成配重模块(配重颜色问题,自己解决。颜色看个人) 005734h1e46df923t4zt02.jpg 005736c3b10jda7g95kjd1.jpg 005737it9yy998tr9tb4ty.jpg 005742xnjs4qjuscjqgrgj.jpg

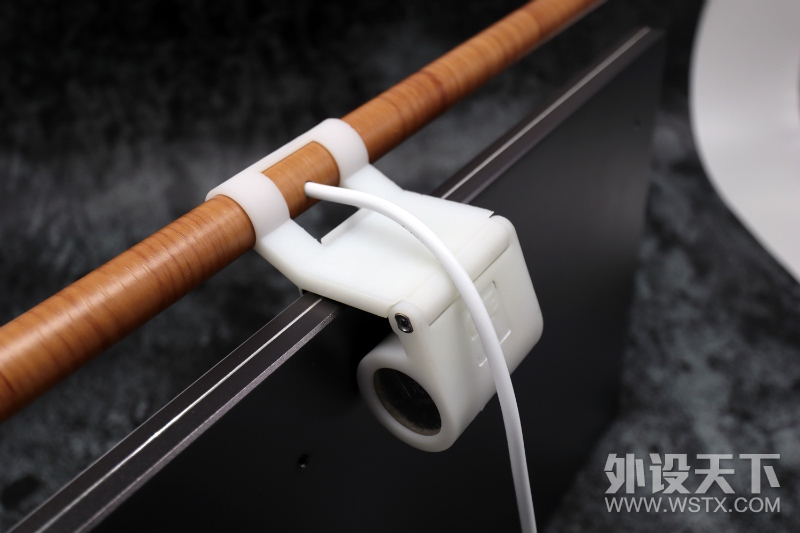

合体试试 005739v9k0606bb169k0bk.jpg 005748kw5f5v6nee0efs0e.jpg 005749opnwnpzapnj45cjm.jpg 005750odwkoe9a6p5awrnn.jpg

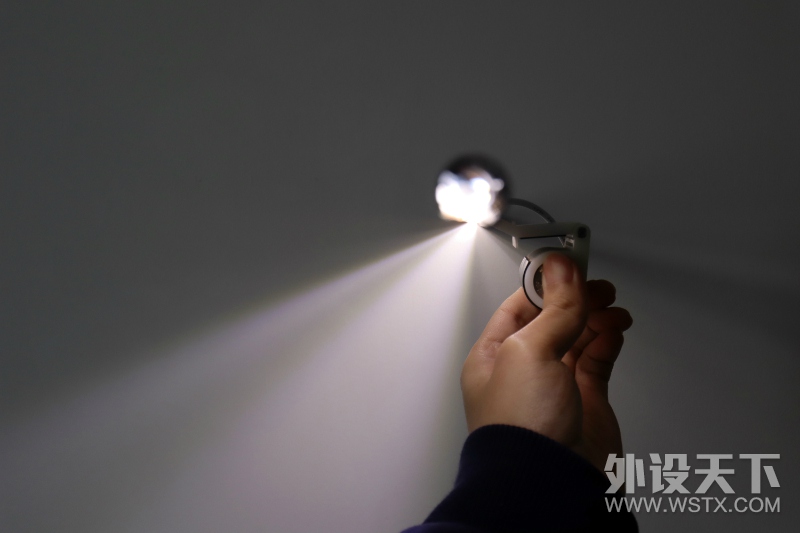

下面是你们关心的角度问题 005741avj7bqqa7x773bko.jpg
关于堵头,因为懒的原因,直接套用了商家给的cad图,没有留安全区导致堵头有些偏差(这也是这个文章一直搁置的原因) 005747d2cwjioi4i0ozouo.jpg

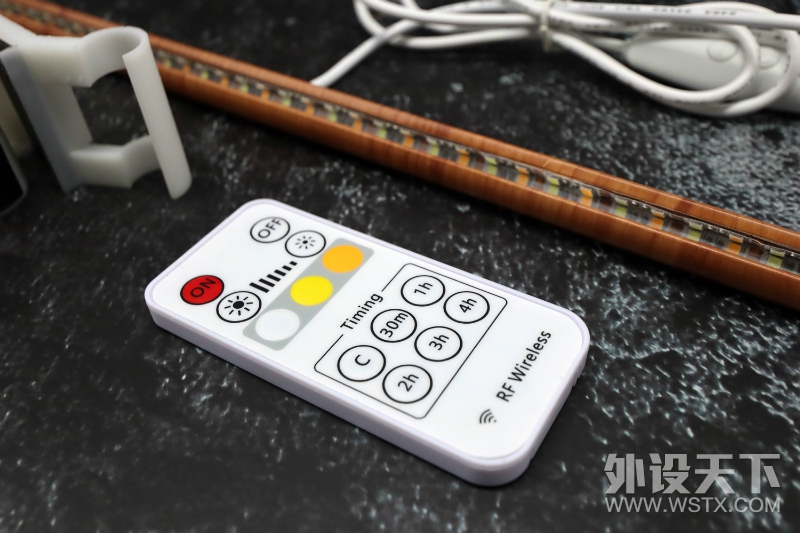

关于遥控,控制器是按照灯条的选择尔选择的,如果你要是买单色灯,肯定就是其他选择了。这次的控制器有色温、亮度、时间巴拉巴拉的一堆功能,主要还是非红外的,不用对着。 005743fi9h52zkfn2yq3kf.jpg

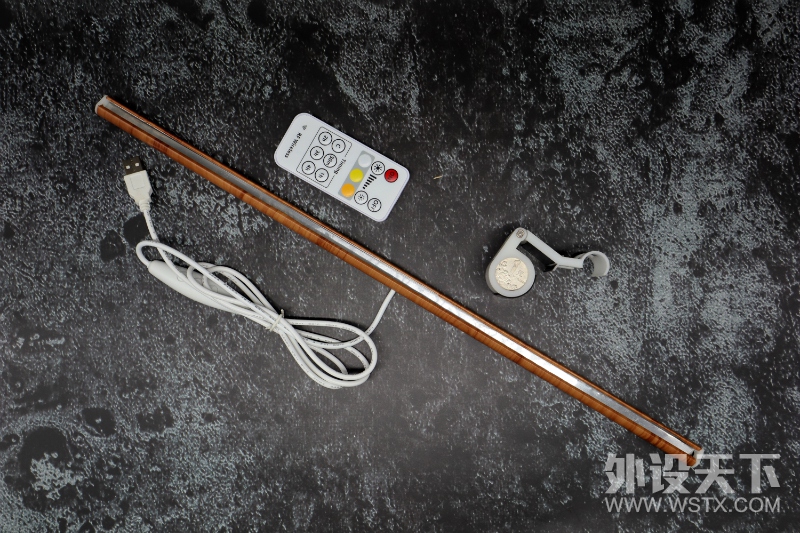

致辞全部完成,已经精简了很多东西,颜值和金钱的权衡吧。 005745hafkseqplkycfyfg.jpg 大致效果:显示器是15.6的。 005755a0iecy404e92sve7.jpg 单色版本就是选择单色灯条,选择一个适合的控制器。步骤都差不多。 010247ixfqy0ie0iqetztw.jpg
总结:因为是之前的坑,开始打算送的,所以定了4套,然后群抽奖的时候大概分出了6套。反正怎么算都没超过50一个。还算合理的控制了价格。主要是对于那些有动手和思考能力的朋友适合,如果你富的话,还算买现成的吧。坑已填完,完结撒花(关于本次挂灯的详细教程,cad,3d图纸已打包群里自取)
