【河马玩机械】【filco80%大改造之红色的魅力】编辑完成~~

wzz47

　　经过上几次的DIY心得。一直想打造以个外形美观，手感细腻，样子YD的属于自己的键盘。
　　首先，从外观上，个人比较喜欢Filco80%的造型，于是从坛子里收了一个黑轴的水货。然后买了一个新的3494，键帽让村长去浸染彩色了，红轴拆下来准备装在filco80%上。真是太浪费了。。。。。。想想就心痛··呵呵。
漫长的等待了２个星期。。。。东西终于都到手了。晚上就按耐不住了，开始搞了。
下面放海量图片···图片说明就慢慢编辑了··

大致流程：
1.搞完鸭子后，手痒得不行~一直想再折腾，所以就想到了80%。
2.买了3494让村长解体。。（其实是村长买的~我连摸都没摸到就被村长OOXX了{:1_002:} ）
3.坛子里收了个80%的黑轴，直接发去村长处。。。依然是解体。。（本来想自己弄的练练手，不过卖家是北京的，说外地不交易~所以就直接发村长了~~~）
4.漫长等待…… 和村长侃大山~~
5.还是漫长等待…… 和村长侃大山~~
6.东西终于到手~~开搞
7.整理零件~准备工具，放松心情~
8.清理filco的钢板和外壳，去阳台喷漆
9.喷漆晾干的同时，整键帽，把CAPSLOCK弄好
10.那来钢板和红轴and PCB 开始焊接（补充：村长说帮我把PCB和连接线分开了，做成了和鸭子一样的分离式，再再次感谢~~）
11.焊好后，差不多外壳也基本干了（其实还是没有完全干），然后，装上。
12.上电。。确认没问题后，开始安装键帽
13.安装完成。。拍照~~~~~

PS:由于急于求成，心太急了，所以外壳的油漆还没有完全干，在装键帽的时候，有的地方磕掉了。在这里要说明的是，如果要自己喷漆的朋友，一定要等油漆完全干透了后才可以拿来使用。在通风，干燥的地方放个２－３天就差不多了。以后我也要重新再喷一次，完善一下。

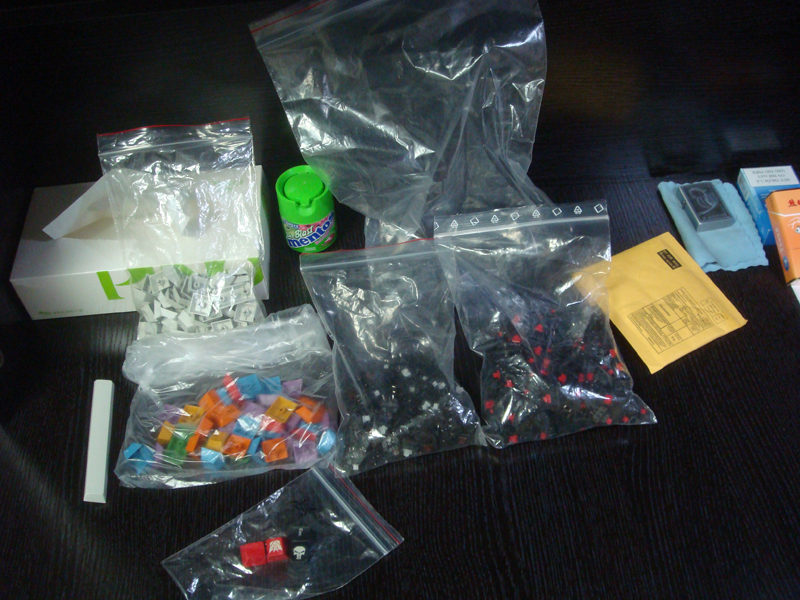

从村长那里过来的一堆材料（买了一个3494让村长去解体。拆来的红轴用来换，白色的键帽拿去做浸染了。村长人很好，还送了一堆白轴和茶轴，对了，还有骷髅头和变形金刚~呵呵）
在此再次感谢村长~~~

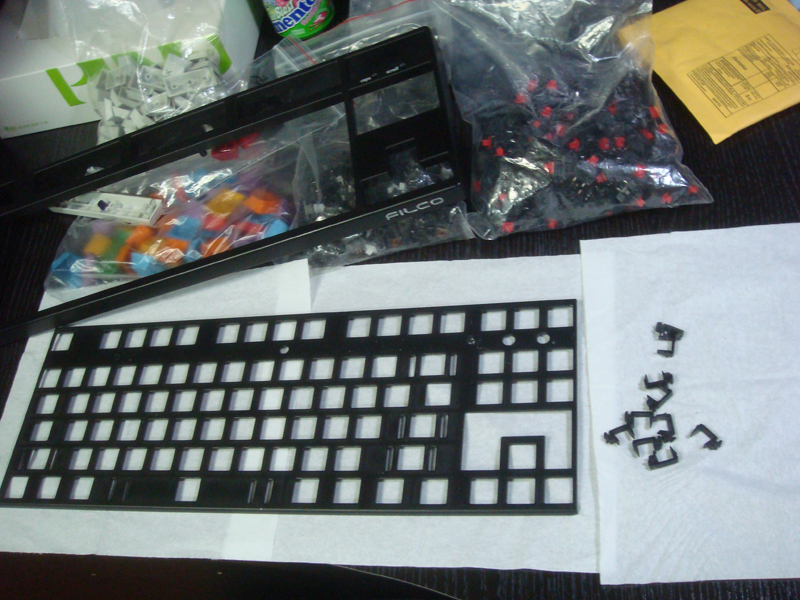

东西有点乱~~先一件件来~~

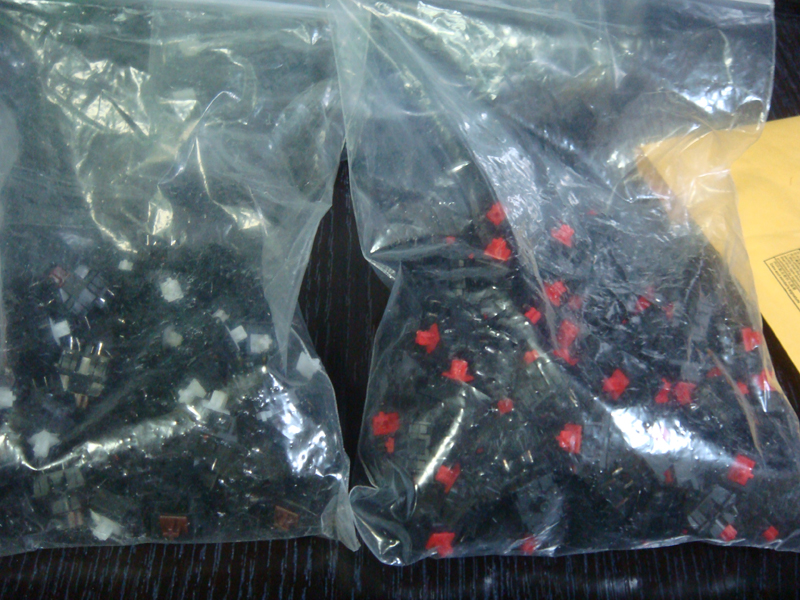

红轴、茶轴和白轴（这里要说明下，有钢板和没钢板的键盘用的MX轴底座是不一样的。我也是才知道，要不是村长提醒~可能到这里就要杯具了~~）


村长已经帮我把filco80%解体了，轴的底座也换了~~真是好人，省了我好多时间，呵呵~

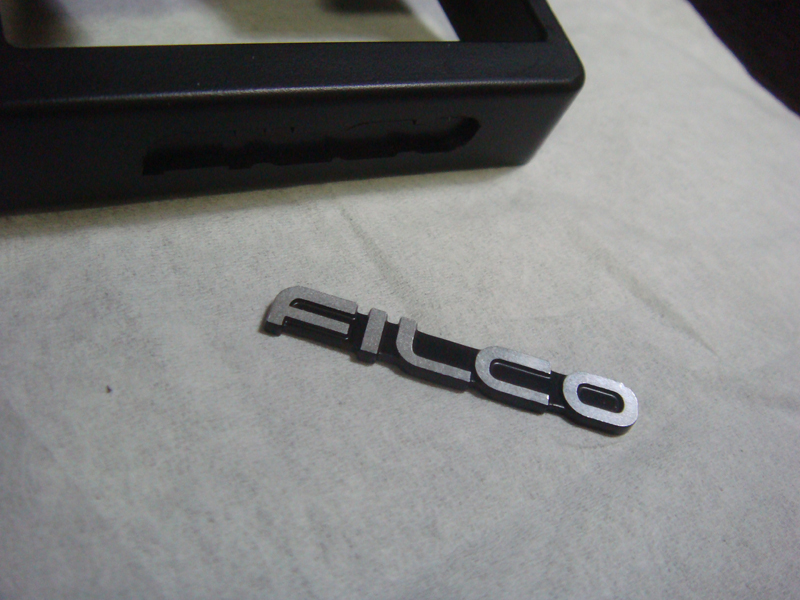

filco的LOGO，用电吹风吹热后，小心地撬开，里面是用的双面胶粘住的，不是非常难弄~

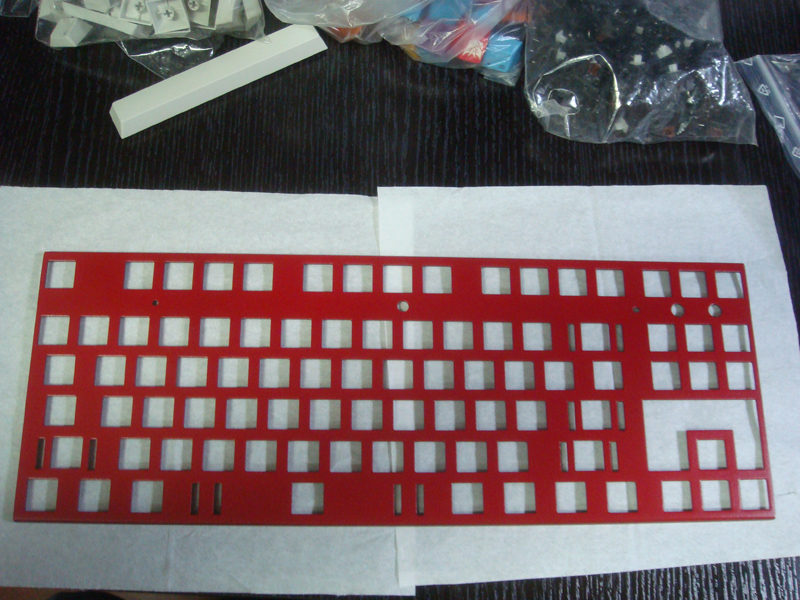

下面开始喷漆了，首先是钢板。原来的钢板已经感觉有点脏了，用细沙皮打磨了下~这样也比较方便上色。喷完后的效果还是不错的~~~这时候，打上灯光一看，突然很兴奋，菊花一紧~


喷钢板的同时，外壳也一起操作了。由于比较急，所以油漆只是表面干了，其实还是很软的，一用里捏，就会有指纹。所以，下次还是要等全部干了再弄好了。这里只是做个示范
下面是轴已经装好了的效果，红啊红~~~太红了~~~点缀了2颗白轴，呵呵~~  菊花又紧了~~~~


这时候 装上LOGO，看起来非常赏心悦目~~~~

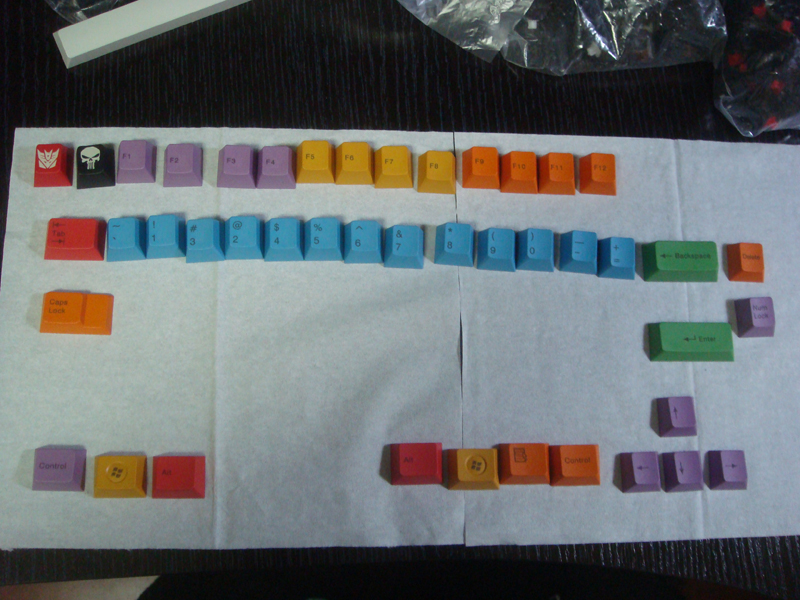

接下来，准备要装键帽了。村长那里浸染的PBT键帽~听说是米国弄的~~不管哪里弄，效果我感觉非常好~~~还有打劫来的变形金刚和骷髅头~~嘿嘿~~也非常YD啊~~~

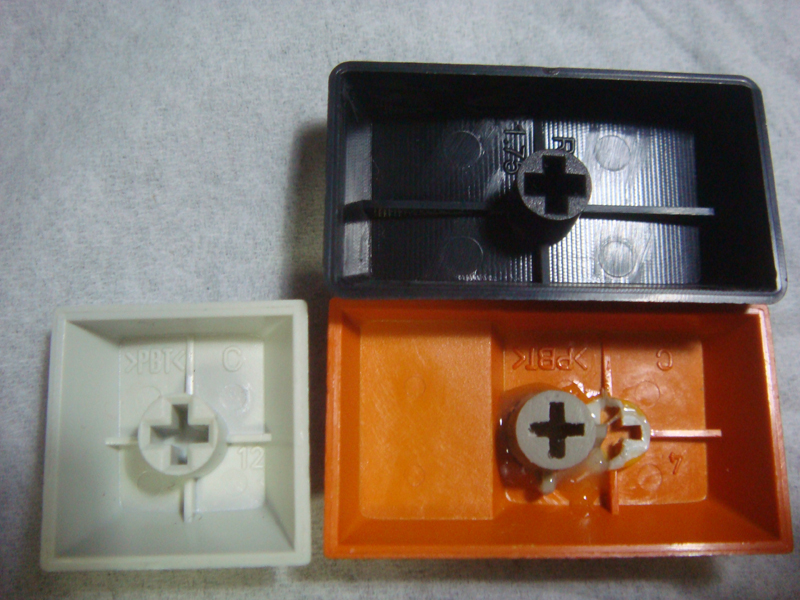

不知道大家知道么，原厂的键帽和filco的鸭子的，104基本都可以通用，除了空格和CAPSLOCK  这2个键。为什么呢，因为轴的位置不一样，下面的立柱位置也不一样了~~所以要做到原厂键帽完全通用在我的小红上，要进行改造。 村长帮我弄了一个空格~CAPSLOCK太小了~~村长没工具，所以只好我自己来处理了~~骑士我也没工具。。咋办？ 用笔刀~锉刀~钳子，通通用上~~ 花了15分钟。。。达到了下面的效果~~~再用AB胶黏上去~~很牢固~ 这里要注意的是立柱的位置和倾斜角度~最好是试好了再粘~





对需要平衡轴的cherry键帽加工削薄到1毫米厚，防止卡住钢丝~~

zzwbt12

红上盖是喷的还是染的哇？

wzz47

下面继续~~~开始装键帽了~~~

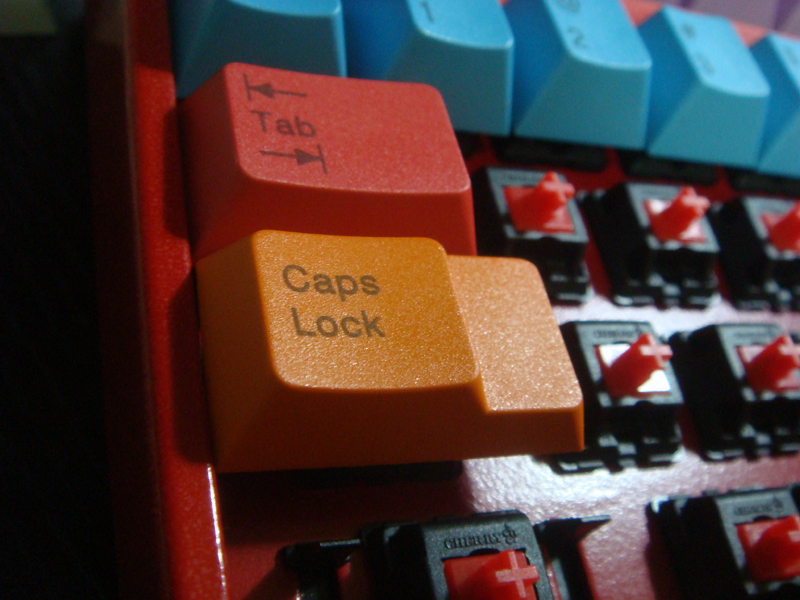

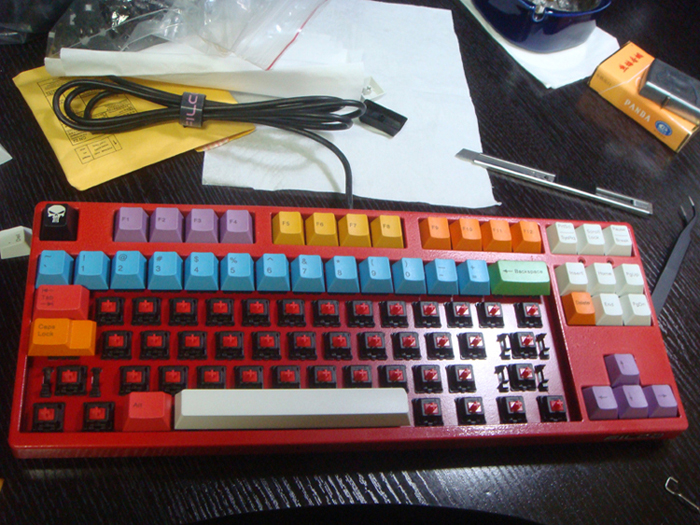

先把空格和CAPSLOCK装上，非常完美~~在这里还是要感谢村长和自己，手艺越来越好了~~{:1_004:}


要说100%完美，也没有~我感觉还是像左偏移了0.3MM左右，下次完善的时候需要再加工一下，不过使用完全没有任何问题~感叹AB胶的强度啊！！！

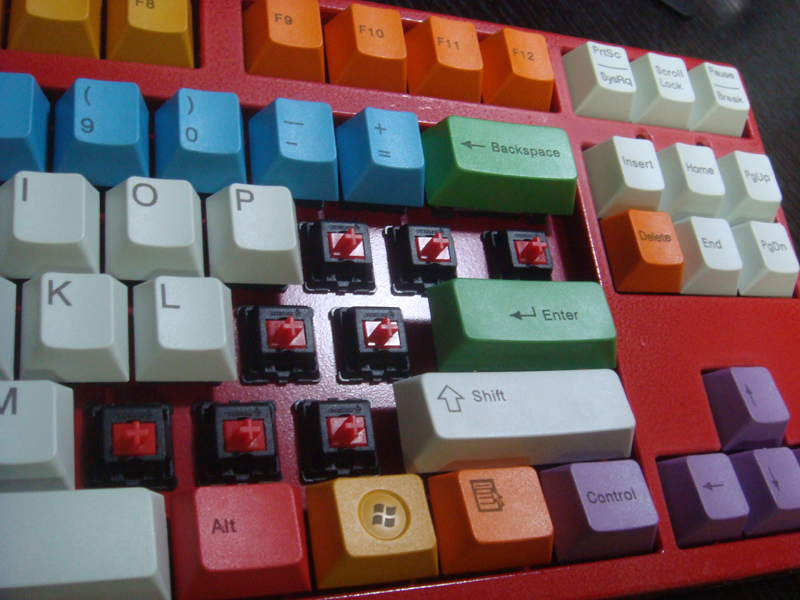

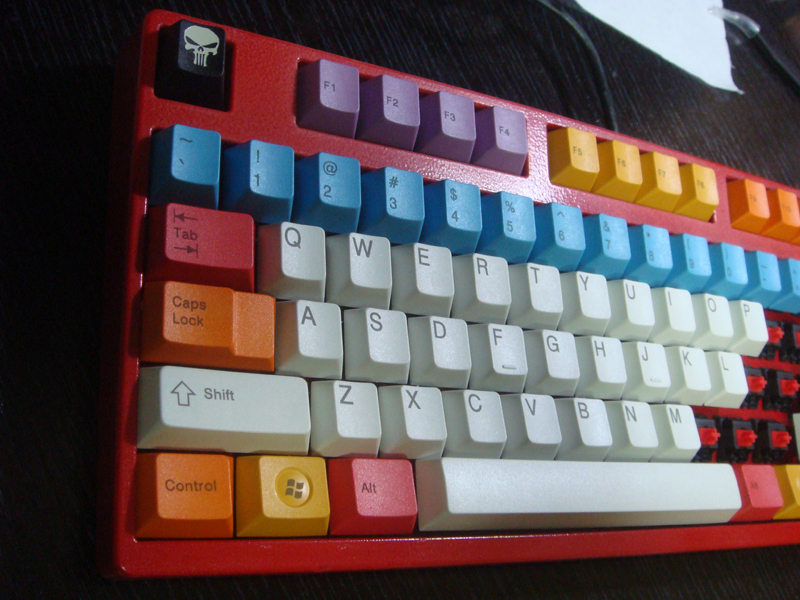

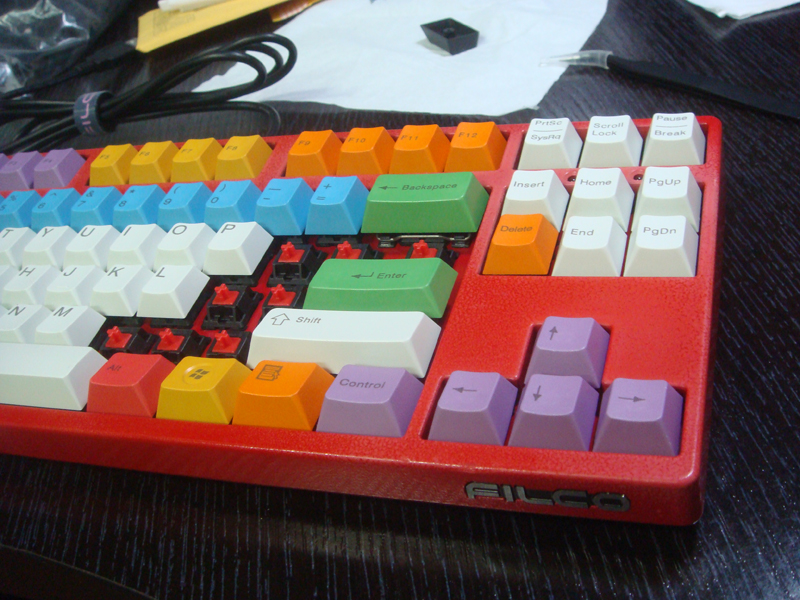

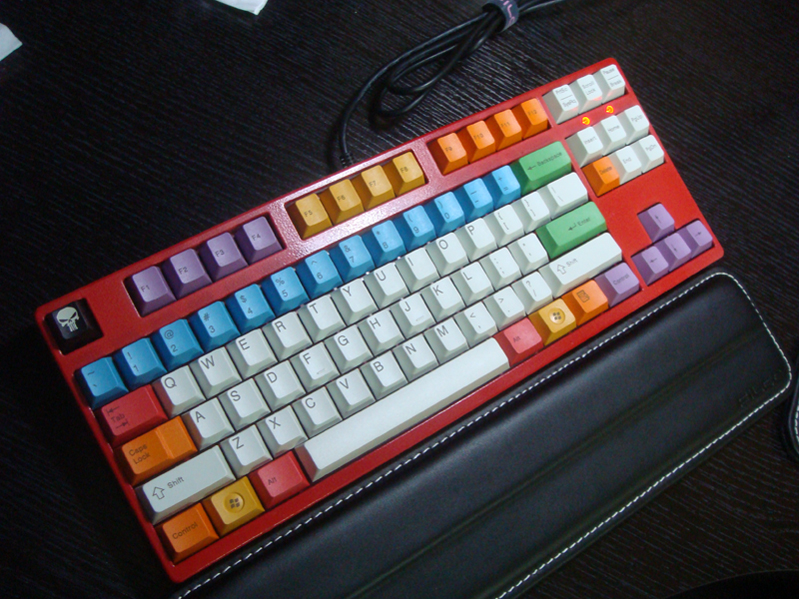

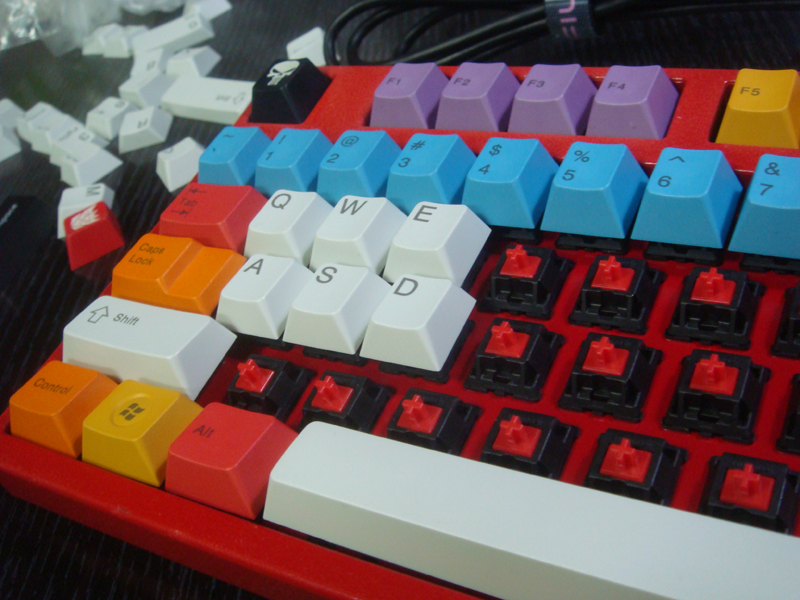

下面欣赏下一步一步安装键帽的过程和最后效果~~

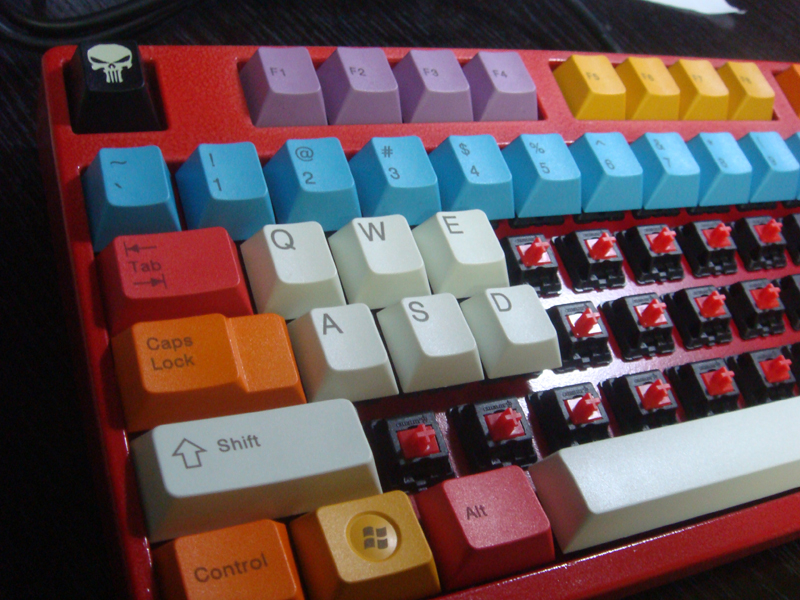

骷髅头YD啊···

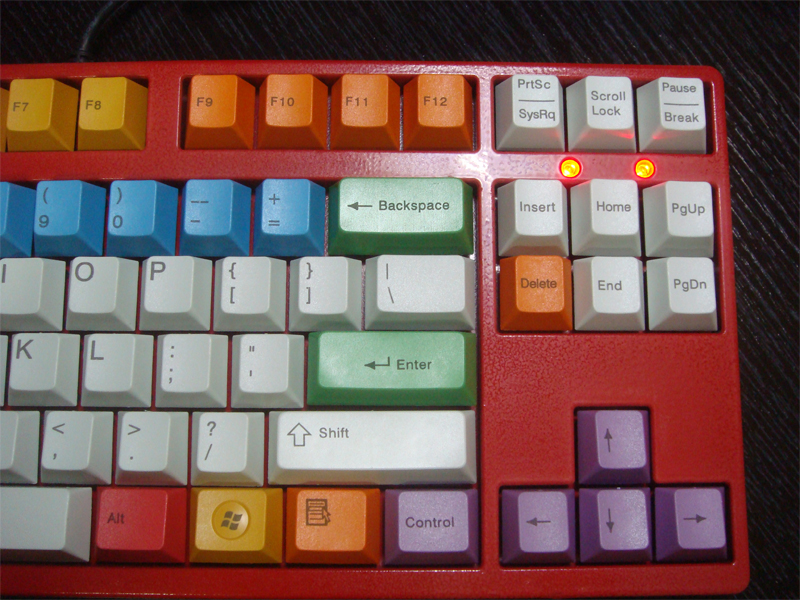

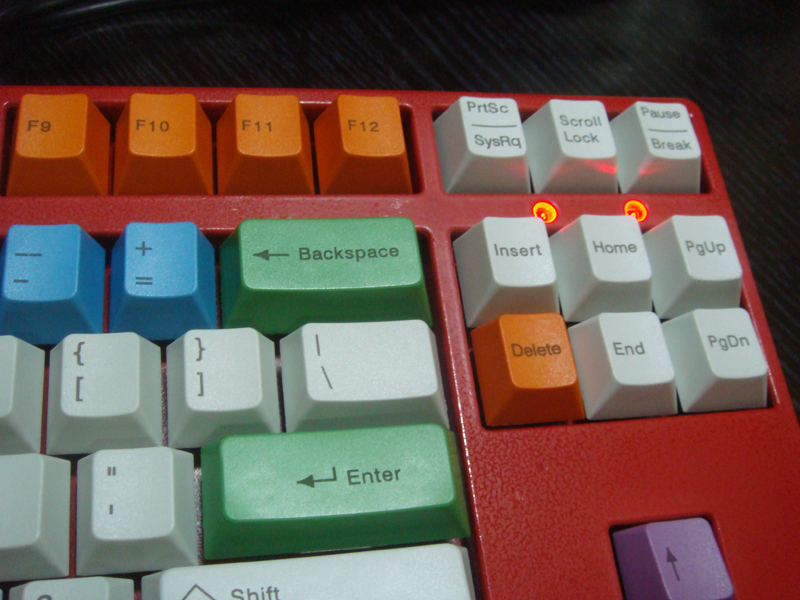

红色的灯~~对~没错··原来这个80%是黑轴~~





2个骚包的键盘~~嘿嘿~~



最后总结：
　　本次改造花了一晚上的时间，大概是6点到12点。期间除了WC和抽烟休息片刻，几乎都在紧张的工作。焊接轴的时候还遇到铜片断裂的问题~~~然后要飞线~~头疼了几分钟~~不过最后还是搞好了~没有任何问题~对我这个电路门外汉来说算是不小的鼓励了。
　　经过这次折腾后~~信心又增加了~~虽然还不能和村长和总统两位大虾比。。不过我也可以折腾出自己比较满意的东西~也挺开心的。希望坛子里和我有一样爱好DIY的朋友们，看到我的帖子后可以相互交流和学习，我还有很多地方需要改进~~
　　谢谢观赏~~
   to be continued……
