G84-4125的另类改造（渣技术，渣手工+不清晰图片）

cpymax

      过节之前在网上买了个超便宜的G84-4125剪线版，查了一下网上貌似只有飞线的方法能让其成为一个正常使用的键盘，但是这种方法对我来说太麻烦了，板子倒是有一块，可是薄膜部分早就扔掉了。感觉飞线改好了也没什么意思，看起来实在是太麻烦了=  =，等键盘到了再说吧。

       经过了晚发货+申通抽风+发错地址（我怎么这么杯具，前几天一觉醒来就开始脚疼， 疼得我都走不了路，都不知道是怎么回事......），键盘还是到我手里了。放假回学校拆开一看，外面还有个膜，膜已经超级脏了，撕掉里面还是挺新的，不过仔细看了一下发现键帽的边缘有打油痕迹？不知道是不是制作问题，键帽上一个大大的水口（无语）。然后开始拆键盘，里面也挺新的，看起来比较干净的样子。手感感觉按下去不是很流畅，有点卡键的感觉（喷点硅油？貌似没带），我也不知道新的什么手感，据某人说新的和YLJ基本就是两个键盘了。

        想改线容易，但是不知道怎么改就难了（这句话好2 =  =），看了一下接口处剩下的那一段，一共有7根，一根又黑又粗的的貌似是供电，剩下的红黑黄绿蓝白完全不知道是干嘛的，随便拿来一根鼠标线，按照相同的颜色随便接了一下，插上电脑，键盘灯竟然闪了一下，然后就木有反应了，唉，算了直接接线看样子是成功不能，我估计也研究不出来，有时间问问老师。还好我有二手准备，不然这个键盘就只能睡大觉了。

        扔到一边，吃吃饭，晚上玩osu，玩着玩着就杯具了，键盘的C键不管用了，很是让我郁闷，黑轴都会坏？次数没那么多吧，算了先睡觉，明天再弄吧。

       第二天上完课回到宿舍，先吧我那个C键坏掉的牡丹拿出来看看，拆开之后发现不是轴坏掉了，而是焊盘掉了=  =，改轴的时候没焊好？不知道呃，飞了根线接好正常使用了。

       然后就开始搞4125了，把手柄的板子翻出来先接上两根线试试，然后发现怎么这个键盘默认状态下是通路？？？？？按键默认状态下是被按下去的？？？？？后来查了一下某主任那个改手柄的帖子发现应该不是，又接了几次还是不行，于是把轴拆下来试试，发现一试成功，问题貌似出在那小块电路板上上面有什么地方是连通的，看来要把那块小板子拆掉才行。在网上查了一下怎么拆排线，发现要用风枪，手上只有电烙铁，没法拆，直接上小刀切断，弄断之后再接上一试，果然OK。剩下的问题就好办了，虽然说还是飞线，飞线的确挺麻烦的还要顾及它本身的电路要不然会串键，不过做手柄的话比键盘简单多了。

         手柄的原理很简单，一个按键有两个部分（我不知道叫什么）接通了就是按下，其中所有的按键都有一半是连在一起的只要接一根线就行，先把键盘上选好的按键连接好
             qwe   uio
             asd    hjk
                  cv
        这个按键设定估计主流的能用了吧？

        杯具手机，对焦有点困难了，拍照键不太管用，镜头上有不明原因的黑色痕迹。。。

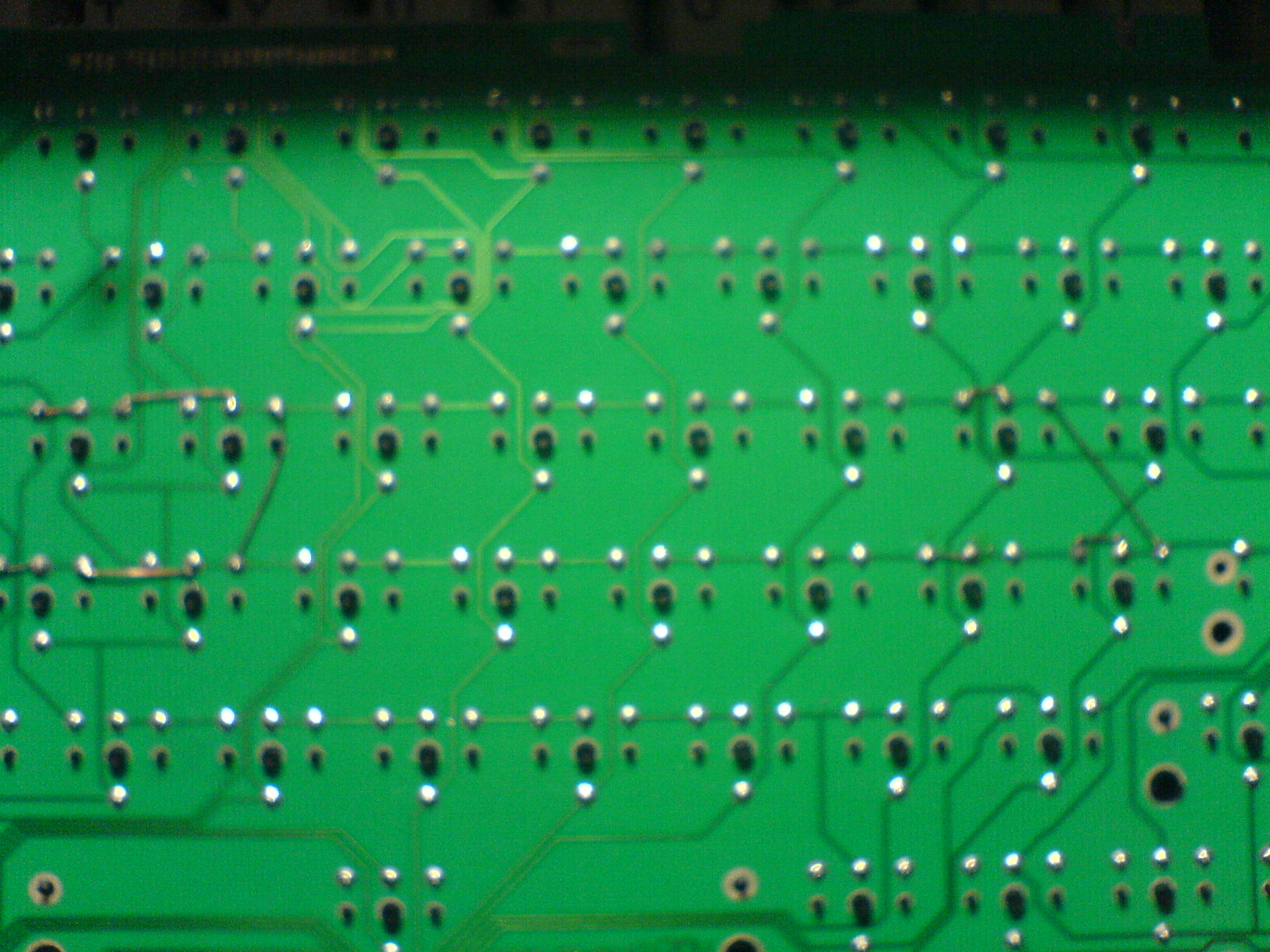

        先接好背面的线路，这个过程刚开始有点费劲，慢慢熟悉就好了 。

                                下载 (230.94 KB)
2010-4-7 20:33

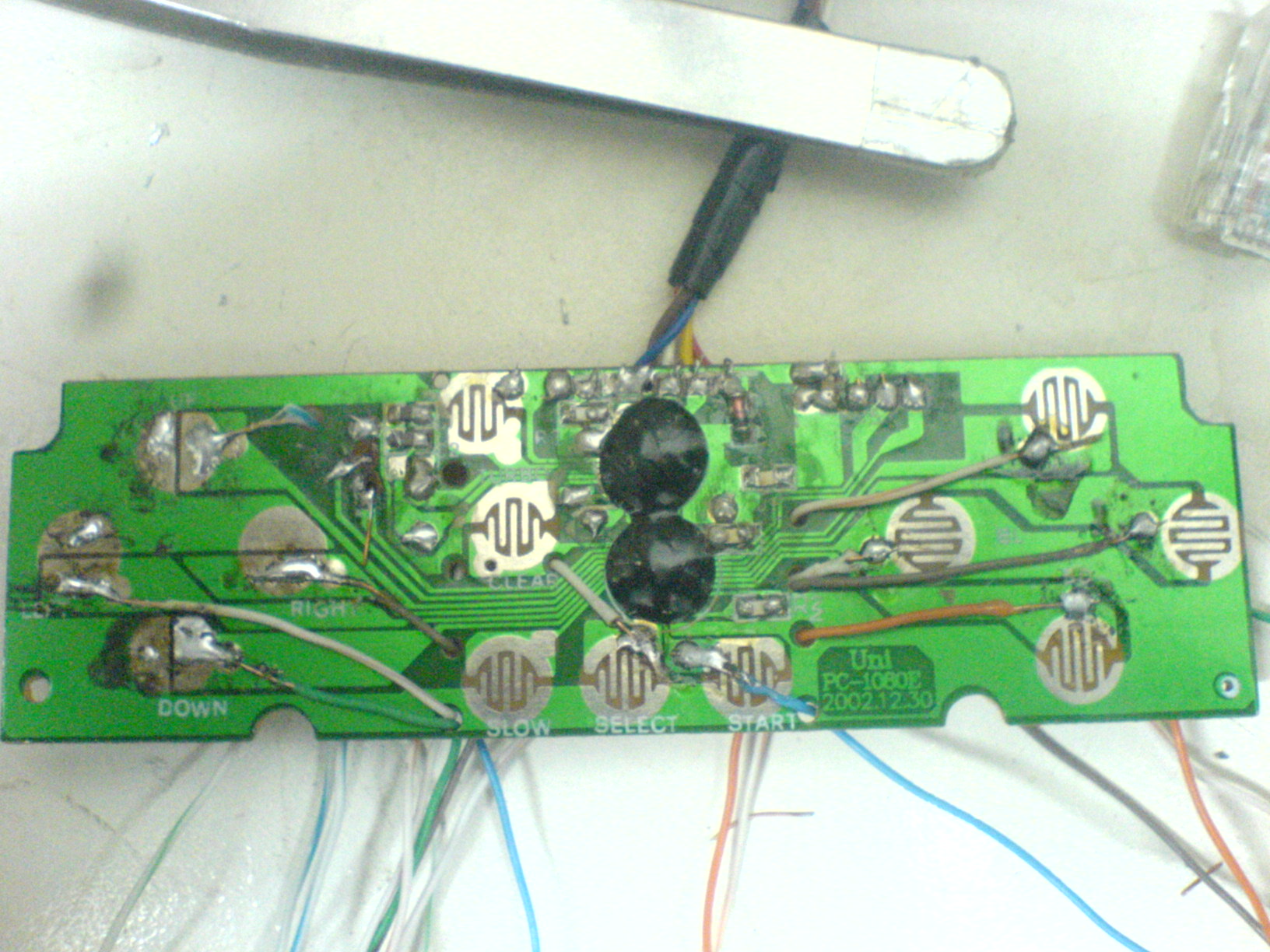

       然后给手柄上接上导线，不知道有没有看出来我用的是什么线，应该很明显吧。


                                下载 (237.15 KB)
2010-4-7 20:34

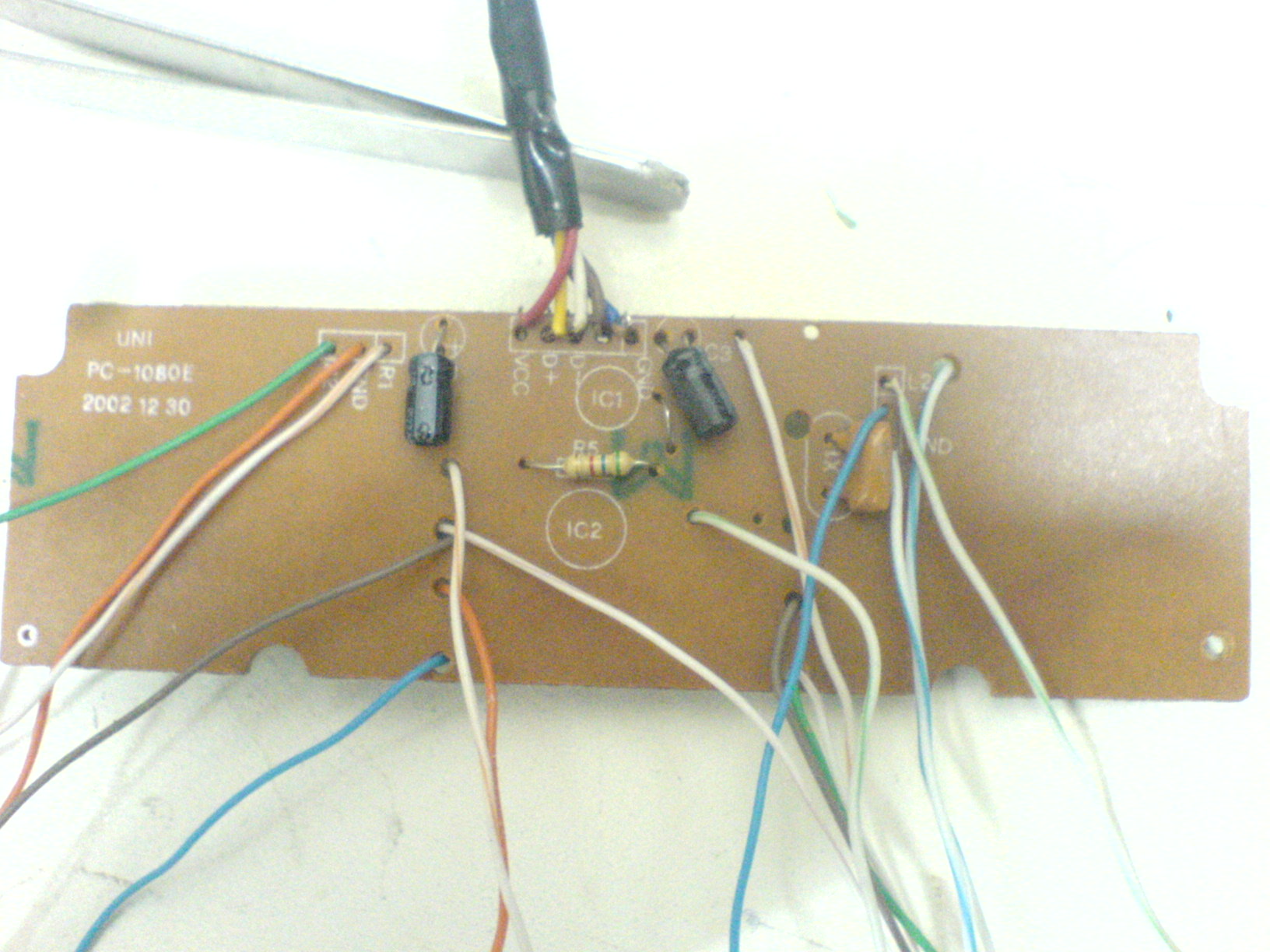

       背面

                                下载 (175.35 KB)
2010-4-7 20:34

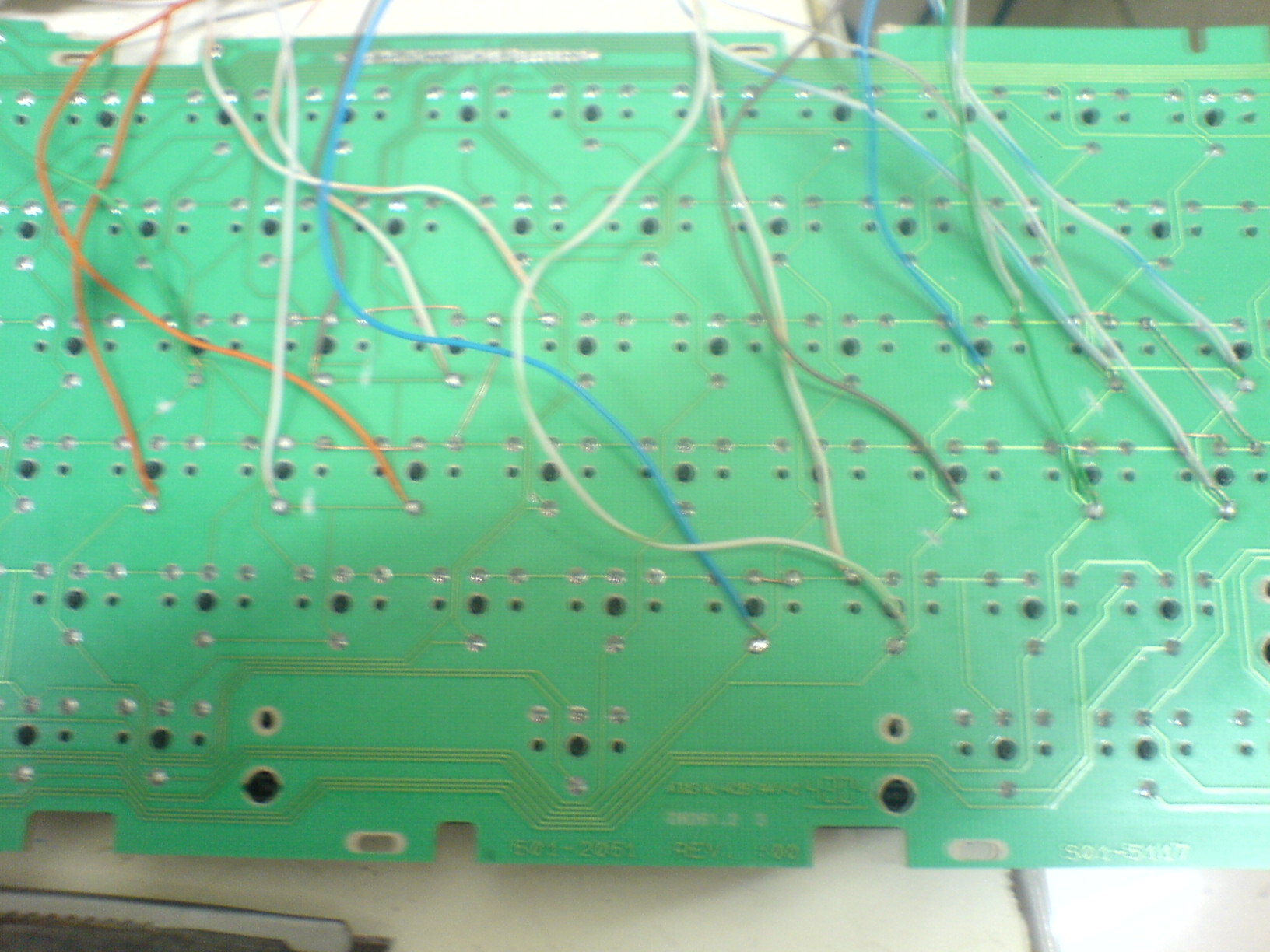

       再把线都连接到轴的引脚上，有点乱呃。不过还好没接错。

                                下载 (191.49 KB)
2010-4-7 20:34

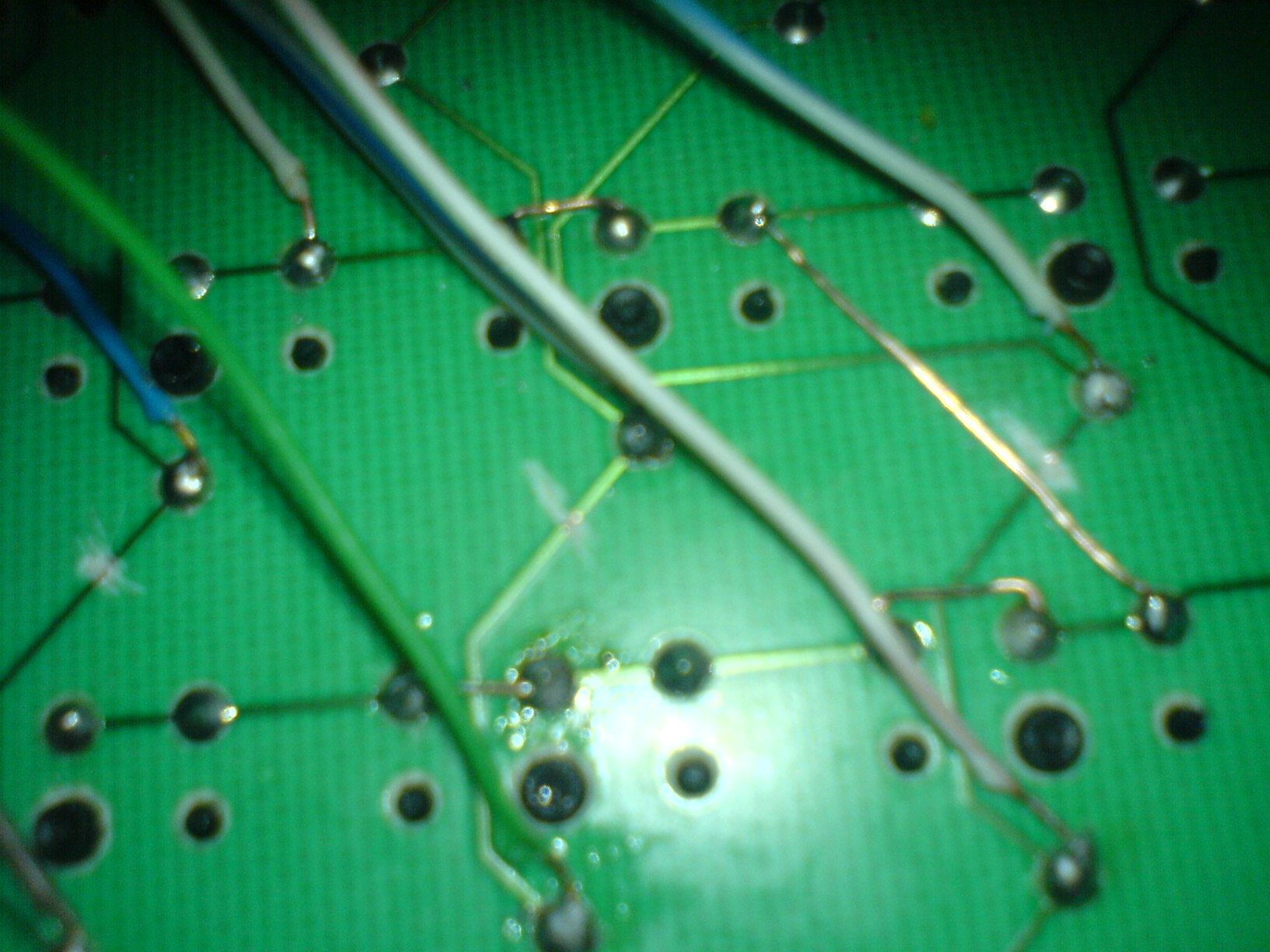

       当然只是接好了还是不能用的，还要把原来板子上的部分部分导线破坏掉，破坏导线的时候，我深刻体会到了cherry的做工，的确很结实。

                                下载 (187.31 KB)
2010-4-7 20:34

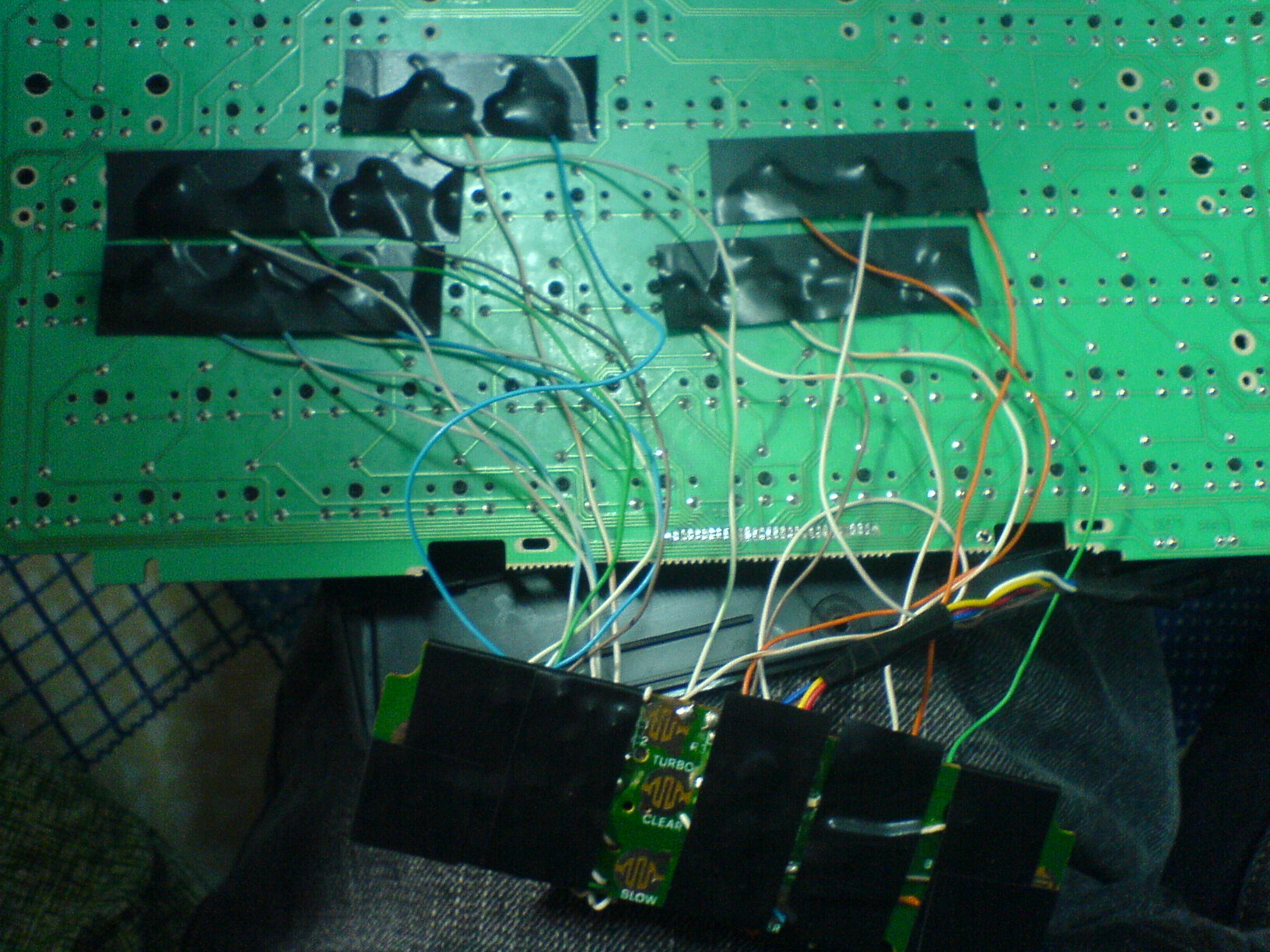

       接好之后贴上绝缘胶带，黑色的也不知道质量怎么样=     =


                                下载 (198.46 KB)
2010-4-7 20:34

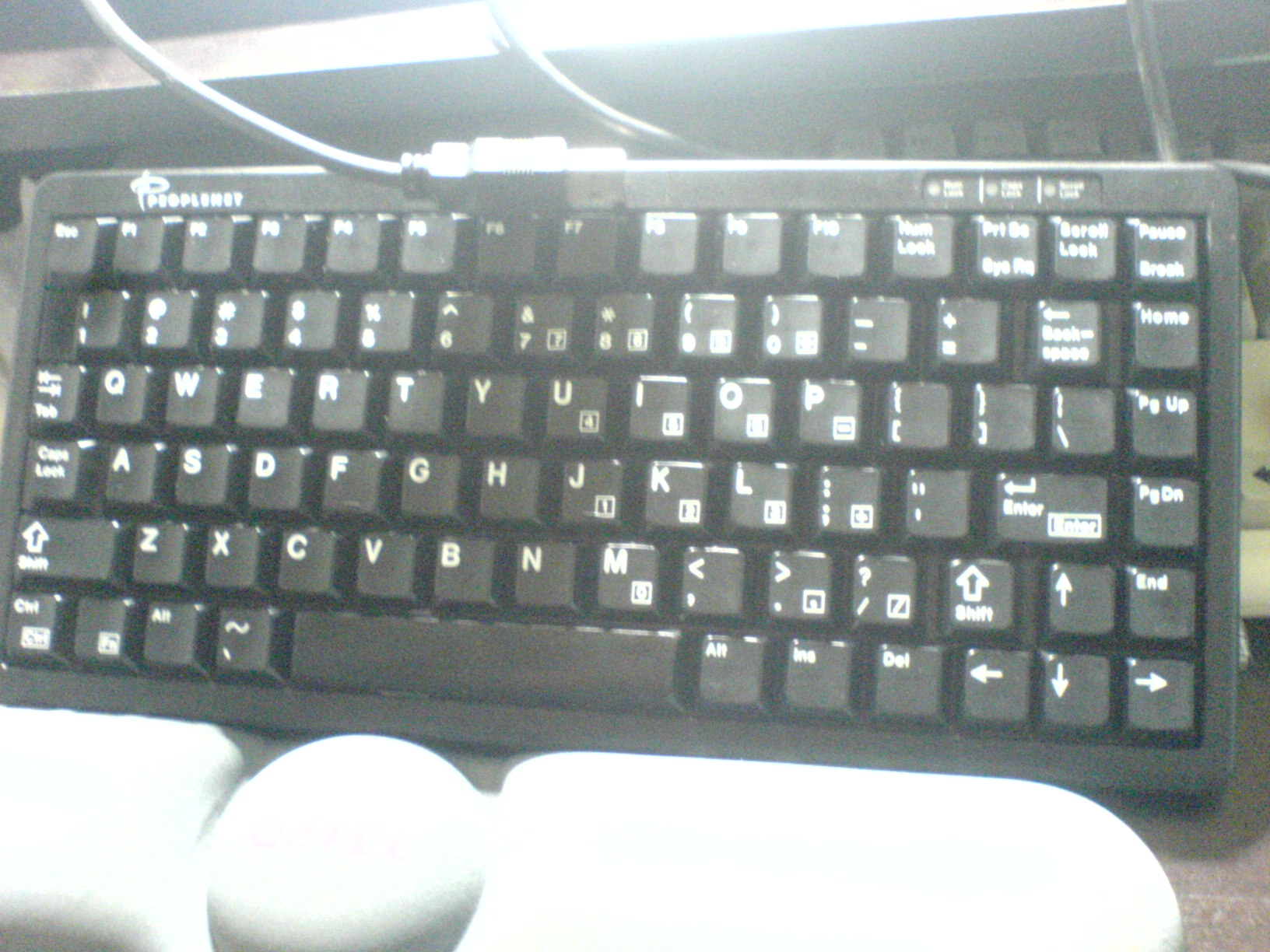

       装好壳子，唉，还真像个键盘。。。。。。。。。

                                下载 (219.55 KB)
2010-4-7 20:34




       之后合同宿舍的切磋了一下97，又玩了一下osu，发现不是那么回事，虽然也是机械的但是手感不是那么理想（据某YD人士说用ML轴能提高的他的APM，增加爆头率什么什么的），估计喷了硅油之后可能会好点，不过倒是方便携带，呃...这也算是一个优点吧=  =  。

iCan

这键盘很好用么？  为什么都有几个人话这么大的心血来弄它呢？

cpymax

2# iCan

手感没预想的好  便携倒是真的。。。。估计要用用才行。。。

羽·羽·羽

··········LZ的焊工···果然很渣啊····我初焊也没焊到这程度····

cpymax

4# 羽·羽·羽

我超业余的啊  都没学过  自己摸索的  感觉还凑合吧。。。

至少比较结实。。。。=   = 。。。

dhlich

又见到个玩osu的
玩beatmania

gearedbyby

很有爱，不过ml轴的手感一点都8好

cpymax

6# dhlich

没IIDX呃  家用机的也没有手台。。。。等有了钱再搞吧

三合按钮+定制灯  很YY的。。。。

cpymax

7# gearedbyby

97的时候  一直被虐了。。。。

然后换回键盘  开始虐人。。。。
