是充分还是必要？这是个问题——开博尔光纤HDMI数据线

TailoRED

0、写在前面


       首先谢谢欧凯小JIEJIE，感谢外设天下给了我这次众测的机会。
       为期15天的苦逼改卷时光也于今天正式结束了，从大巴车上下来之后就马上直奔实验室，找到欧凯小JIEJIE邮过来的包裹。
怎么这么大？不是说好只是一根线吗，果然从包装上就已经凸显它的贵族气息了。


1、包装，外观，细节。


       这扑面而来的贵族气息，让你根本不会想到这里面装的只是一根两米的线。






       白色包装拆开，这根价值500元的HDMI数据线就露出了其庐山真面目，仿佛和我说它已经迫不及待要参与到这次测试中来了。



       就这么些东西了，对的，这些东西值500块。


       自带了理线带，巴适。


       在插头附赠了网布，应该是用来缓冲的（个人猜测，不一定对）。


       插头特写


       金属接头的做工毋庸置疑。


       注意事项。

2、传输能力对比测试

       既然是HDMI线，那除了传输数据，还能干嘛呀，首先给大家扒一扒这个HDMI到底是个啥东西。

       什么是HDMI线，HDMI插头的每根PIN脚是什么意思？

       大部分使用HDMI标准的研发及应用的单位与个人都知道HDMI的起源，是在2002年4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝七家公司共同组建了HDMI高清多媒体接口组织，开始着手制定一种符合高清时代标准的全新数字化视频/音频接口技术。经过半年多时间的准备工作，HDMI组织在2002年12月9日正式发布了HDMI 1.0版标准，标志着HDMI技术正式进入历史舞台。

       截止今天，HDMI己经走过了近15年的路，从最早的1.0到现在的2.0，从1080p,到现在的4Kx2K @60Hz，这是一个飞跃。

       而最常见的Type-A型的HDMI数据线Pin脚的定义如下图：









       而今天的主角HDMI 光纤线则是通过设计的光电转换电路从而实现 电--->光, 光--->电 这样一个过程将数据传输到另一头的，其优势就在于线阻几乎可以忽略不计，信号无压缩，不丢失，而随之而来的则增加了转换电路的供电，以及信号传输单向性的特点，不过好在HDMI接口本身自带5V低压供电，对转换电路的设计十分友好。

       并且相对金属线最大的优势也就是其抗干扰能力，学过初中物理的朋友们都知道：空间中的电场会激发相应的磁场，并且干扰源所产生的磁场往往是杂乱无章的，而我们平时所用的HDMI铜线在此种情形就属于处在变化磁场中的导体，这时我们的HDMI就会做一个神奇的事情——那就是切割磁感线，切割磁感线带来相应的结果便是产生感应电动势（电压）。

       由于干扰磁场的不确定性，这个耦合到金属线芯上的感应电动势也是杂乱无章的，这样就产生了数据传输中的干扰。
同样干扰的形成用空间导线等效为电容会通过耦合方式产生也能同样的道理。

下面就来测试一下光纤HDMI和铜芯HDMI线在传输能力（带宽）上的差异：


       信号源是机械革命 深海泰坦X1 i7 1060 6G 配合60寸4K SHARP电视进行视频输出

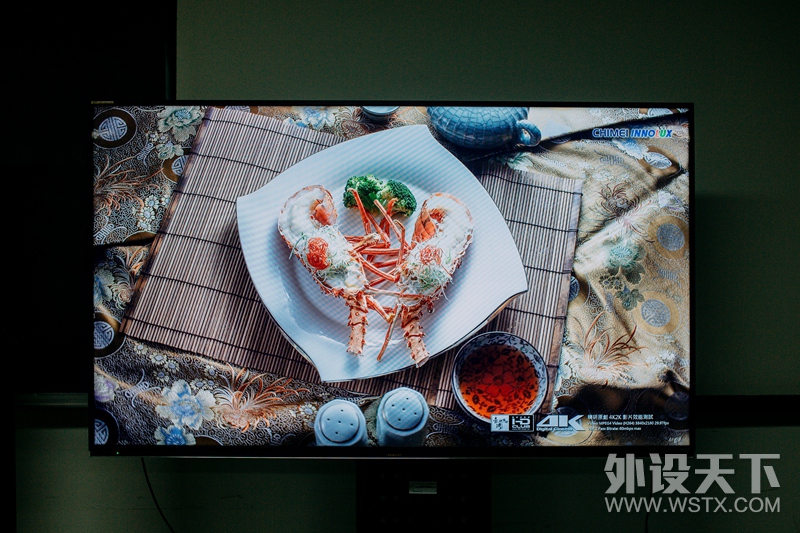

       普通铜芯HDMI数据线4K视频输出效果


       开博尔光纤HDMI数据线4K视频输出效果

       光看照片，确实没啥大的区别，但是实际肉眼还是能分辨出区别，普通铜芯线在视频播放过程中有些许掉帧，而开博尔光纤则没有这个情况出现。
当然，我这样对比没啥说服力，还请各位大佬继续往下看。

2、抗干扰对比


       今天真正的主角，——常见的干扰源（交流电源热风枪）。


       测试仪器为UNI-T UTG2025A波形发生器+Tektronix TDS 1012C-EDU示波器+UNI-T UTP330 AC-DC电源

       测试方法很简单，信号发生器给一个固定的方波信号，通过数据线到达示波器，对比有无干扰的情况（热风枪打开和关闭）


       普通铜芯HDMI的连接方式


       铜芯HDMI 波形传输情况（无干扰）


       铜芯HDMI 波形传输情况（有干扰）


       开博尔光纤HDMI线连接方式（需要给光电，电光转换芯片供电）


       光纤HDMI 波形传输情况（无干扰）


       光纤HDMI 波形传输情况（有干扰）

       结果也很明显了，相信大家伙也都能看的懂，铜芯HDMI线在干扰源起作用之后，信号明显出现了失真，而光纤HDMI的信号失真几乎可以忽略不计。

3、展望与不足

       这样的产品可能唯一的不足就是在与价格，同样长度的铜芯HDMI线的价格大约是光纤HDMI的二十分之一。这意味着，买一根光纤HDMI的钱可以买20根普通我们用的线了，并且在4K视频和游戏不是十分普及的现在，光纤HDMI线注定就属于曲高和寡的超前于市场消费层次的产品。
       但是凡事预则立不预则废，在数码产品更新换代如此之快的今天，4K甚至8K必定是未来的趋势，开博尔坚持研发生产光纤HDMI线的举措与布局在不久的将来会看到成果的。

4、总结

       对高清画质有这极致追求的同学（土豪），或者是自己有自己相关的工作需求，需要进行远距离视频传输布线要求，可以考虑开博尔光纤HDMI数据线，若是普通用户群体，这倒还真有点杀鸡焉用牛刀的意味了。

外观                        ★★★★☆ 4星
做工，用料              ★★★★☆ 4星
价格                        ★★☆☆☆ 2星
实用程度                 ★★★☆☆ 3星
推荐指数                 ★★★☆☆ 3星
