前言

酷冷H500P机箱之前做过一次开箱贴,这次来跟大家一起分享一下这个机箱装机的过程。本来预计这次装机会上intel的新品8700K,可是这款处理器的价格居高不下,散片价格都不实惠所以这次还是用之前的6700K+Z270的老平台做装机,对于这款支持RGB灯光的机箱一定要配合支持灯光控制的主板装机等效才能出的更好,所以这次采用华硕的AURA SYNC灯光系统来为这次装机当一次助燃剂。说起这款10月份上市的机箱,在整个装机过程中也遇到了一些产品设计上的优缺点,在整篇文章中会跟大家一一分享,一款机箱的设计特点只有亲身装一次才能体会的更真切。

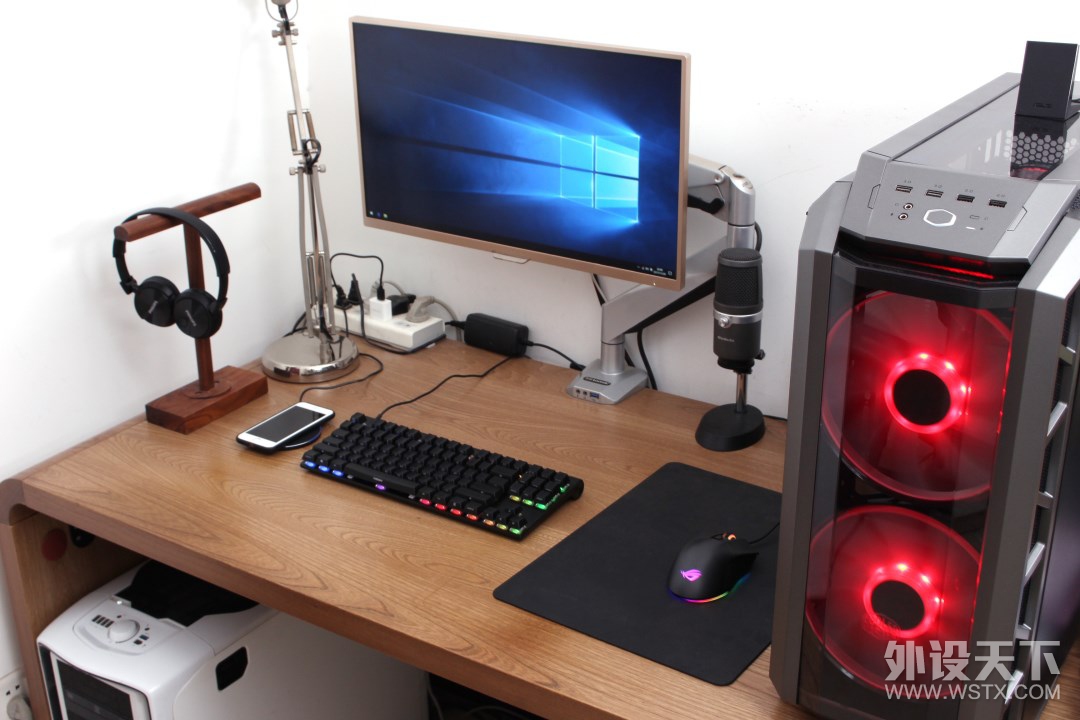

桌面整体效果



从桌面的整体效果来说,机箱显得格外庞大,显示器则显得小了好几圈。一直想换个大显示器,但是这款飞利浦的24英寸显示器有用的比较有感情所以迟迟没下狠心,主要总折腾硬件钱包就不富裕了。

装机所选硬件列表

装机硬件展示

处理器选用的还是上镜多次的6700K,为了省钱所以买的散片,超频的话基本稳定在4.6GHz,再高就不稳定了。intel的I7处理器在游戏的性能发挥上一直都十分出色,装机想一步到位的话尽量还是选I7处理器。(最后这段话高端发烧级大佬可以忽略)



装机选用的是海韵PRIME 650W钛白金版电源,这款电源在今年6月份的台北电脑展上就作为新品展示过,如果你看过我的直播那么在南港展馆的海韵展区也会对这款电源有些印象。装机时正好配合讯景的镀银电源线来使用效果妥妥的。





散热器选用的是酷冷暴雪T610P散热器,这款散热器有6跟热管,双12cm风扇可以让鳍片上的热量迅速被带走。这款风扇还支持华硕的AURA SYNC灯光联动功能所以配合机箱前置风扇的灯光效果可以让机箱内的灯效更加协调。不过这款散热器宽大的外壳给内存的安装带来了一些麻烦,离风扇最近的内存会被外壳顶住,想上4条内存的话会十分尴尬,本来这次装机就是打算上4条内存的,因为这款散热器的原因后来选择上两条比较稳妥。在这里要说明的是网上看到的散热器型号都是T610P,而实际到手里的盒子上写的却是MA610P,不知道是哪里出了问题,散热器本人没有任何问题。





华硕STRIX Z270E GAMING主板,这款主板支持AURA SYNC灯光联动功能,在板子上有两个4PIN的灯光控制接口,在装机时一个接口给了机箱前置的2个20cm风扇,另一个接口给了酷冷的暴雪T610P散热器上2个12cm风扇,这样正好同步机箱内的所有风扇。




显卡是华硕STRIX GTX1060 6G版,显卡支持AURA SYNC的灯光联动功能,这次为了灯光的协调所以没上七彩虹的1080,所以整体性能上还是差了点。


金士顿DDR4-3333 8gx4内存,因为散热器的问题装机的时候只上了2条。


固态硬盘选用的是三星的SM961 256g SSD。这个也是买的散片,SM961在性价比方面还是比较有优势,毕竟支持NVME协议,不少装机爱好者的最爱。


最后是酷冷H500P机箱,具体这款机箱如何还是看下文的装机介绍和装机效果吧。

装机细节展示

机箱内部特写

三星的SM961 SSD装在了主板靠边的位置上,安装M.2固态的时候要将用主板自带的加高螺丝母把固定螺丝的位置垫高,再拧上固定的螺丝。有些主板螺母本身就是加高的,华硕这款主板则需要自行安装加高的螺母。

显卡安装的时候还是中规中矩的躺在机箱里,其实H500P机箱本身支持显卡的垂直安装,垂直安装的显卡灯光效果也会更明朗,由于手里没有PCI-E的延长线所以还是用了传统的安装方式,在这里强烈建议机箱附送显卡的延长线。

内存特写,由于酷冷的暴雪T610P散热器外壳过宽,导致无法正常安装离散热器最近的那条内存,所以在这里只装了2条。


散热器由于外壳过大安装的时候下手费点事,散热器支持AURA SYNC灯光联动,拆掉风扇可以看到4PIN灯光控制的连接线。

各种跳线接入特写,这里的电源外壳上有两个SSD支架,因为USB3.0跳线接口过于宽大只好把一个支架安装在了机箱的背板里。各种跳线从电源挡板的底部穿上来,其他线都没啥问题,就是USB3.0的跳线会比较硬,弯曲的时候需要点耐心。如果电源挡板上的出线孔再开的宽敞点就好了。

显卡电源线接口

CPU供电线接口

主板24PIN供电线接口

机箱的电源仓挡板,这里的挡板可以拆卸,拆掉以后才能安装电源,拆卸的固定螺丝有些偏多。

拆掉挡板以后就能看到底部的电源了,电源挡板彻底隐藏了电源的出线和接口跳线的走线,让机箱正面几乎看不到线,只露出线头。

摘掉硬盘仓挡板就能看到下面的双3.5英寸硬盘支架,这里的支架可以拆掉,给喜欢折腾水冷的朋友腾出必要的空间。

前置风扇内侧还有兼容12cm风扇和14cm风扇的支架,通过配件盒的前置支架配合,机箱前端可以安装三个风扇,或者上一组360的冷排。

机箱背面特写

机箱背线效果,整个机箱最有趣的地方就是可以让凌乱的背线瞬间被征服,绝对是强迫症玩家的拯救者。

将前端的SSD支架放在了后面,其实机箱背面也可以并排安装两个这样的SSD支架。

主板背面的保护板,这个板子是塑料材质的,拆卸比较简单,直接扣就能下来。

拆掉以后效果

底部电源

神奇的遮线板,从背面走的接口线全部被盖在下面,这个板子对于不会走背线的DIY玩家绝对是最大福利。不信看看下面的图片就知道了。

拆掉挡板就是这样的,非常凌乱。

强迫症玩家看到这样图肯定整个人都不好了,盖上这块遮线板瞬间让机箱背线干净了。

机箱后面特写

主板接口及风扇,原配的风扇是一个无灯光的14cm风扇,因为感觉不太搭配就换成了酷冷12cm的RGB风扇,通过机箱内的4PIN灯光分线插头可以让这个12cm风扇也同步灯光效果。

显卡接口部分,机箱支持垂直安装显卡。

电源接口特写,这款海韵的电源支持在风扇静音功能,开启静音功能后电源在低功率使用时风扇会停止或低转速运行。

整机灯光效果



















使用华硕的AURA小软件可以轻松的控制机箱内所有灯光效果。

性能测试

CPU参数,整个测试过程未对CPU进行超频。

CPU待机温度,核心温度大概在32摄氏度左右。(室温24摄氏度)

CPU满载温度,核心温度大概在73摄氏度左右。(室温24摄氏度)

显卡基本参数

显卡待机温度大概在43摄氏度。(室温24摄氏度)

显卡满载温度大概在62摄氏度。(室温24摄氏度)散热器把显卡满载温度控制的相当好。

Time Spy分数测试

fire strike.png
Fire Strike分数测试

fire strike ultra.png
Fire Strike Ultra分数测试

fire strike extreme.png
Fire Strike Extreme分数测试

CDM固态硬盘测试数据

AS SSD Benchmark.png
AS SSD 测试数据

AS SSD Benchmark IPOS.png
AS SSD 测试数据

ATTO Disk Benchmark.png
ATTO 测试数据

对于三星SM961 256g M.2 SSD的使用我将C盘分了60个G用来装系统,省下的空间分为D盘用来玩游戏。2.4G/S的读取速度和1.4G/S的写入速度不管是日常办公还是游戏绝对会体验到飞一样的感觉。

总结

装个装机过程拖了比较久,因为工作比较忙断断续续才弄完。从实际的装机过程中看能到酷冷H500P的一些设计特点,这款机箱的模块化遮盖设计的很有感觉,几乎所有的线路都能被电源仓或者硬盘仓的外壳所覆盖,机箱内部会显得非常简洁。机箱的前置20cm大炮确实比较抢眼,支持各大品牌的RGB灯控,唯一有点遗憾的是为什么机箱后置的14cm风扇不配置成支持RGB灯光的风扇,就因为这一点我在装机的时候把这个黑色的14cm风扇换成了酷冷的12cm RGB风扇。机箱在设计上最有趣的就是那个遮线板,在这里要点个赞,装机其实最费时的地方就是走背线,如果走好背线可是难住了不少人,特别是初入DIY的新手。使用酷冷H500P的话这个问题就彻底不是问题了,我的这次装机大部分线几乎都没有捆扎,直接盖在板子下面,机箱背面几乎只能看到1根CPU供电线,非常干净非常简洁。这个遮线板就是为我这种懒人准备的。机箱的整体空间比较大,顶部和前端都支持安装3个12cm或14cm风扇,甚至可以将前置的20cm风扇安装在机箱顶部。所以说机箱对于各类型风扇的支持很到位,方便水冷玩家一展身手。最后来说说这个酷冷暴雪T610P的散热器,当初是为了组灯光才选的它,现在装了才只有外壳过宽,跟离风扇最近的马甲条内存有距离过紧的问题,如果你是用的普通光板内存则不存在这类问题。虽然装机过程中有一些小细节不尽如人意,但是机箱在整体设计上和用料上还是比较优秀。希望这次装机能给喜欢DIY的朋友们带来一些参考性的东西。
