[心得] 鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

50 15634
楼主
跳转到指定楼层
本帖最后由 spysj 于 2010-3-11 21:25 编辑

我是IO控,过手N个鼠标,还是IO最舒服,最近用了4年的IO双击了,就打算换微动。第一次就成功了,导致兴致大起。。。连续换了5次 不过都没出问题,结果最近因为网上淘到了几个红点微动,结果失败了,右键焊盘脱落,鼠标彻底悲剧。又如了个老吴的IOSS,外壳没啥说的 很完美,唯一不爽的就是按键非常硬,拆开一看 是 国产黑点,,,,不爽,就打算把红点换上(店铺质保算是没了。。。),结果又悲剧了,,,还是右键焊盘脱落,天杀的,什么世道。
   手里已经没什么钱了,买新鼠标是希望了。这个时候想起了以前看过的一篇 关于 解决焊盘脱落的方法,内容已经不记得了,唯一记得就是那张图片。。。一个晚上的研究之后,今天给开始动手修复了!!!
   没什么文采,大家就别看我写的了,给你们上图:

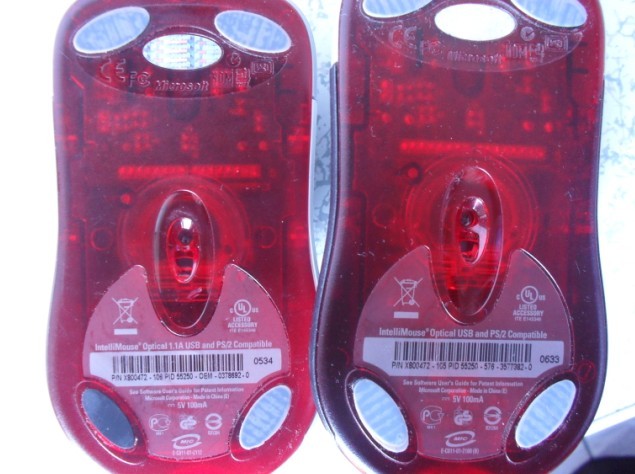

两个悲剧角色,,,,,,
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

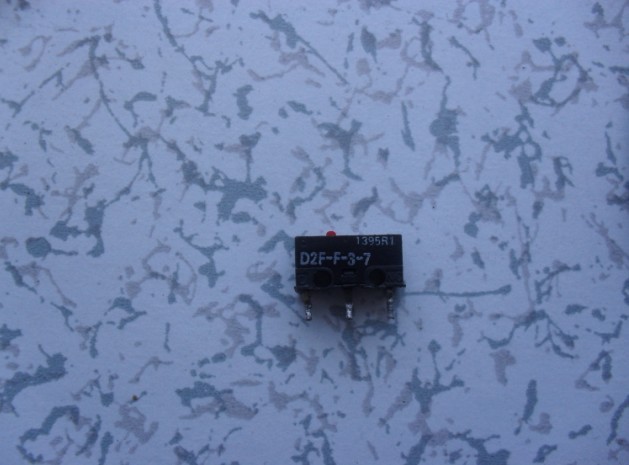

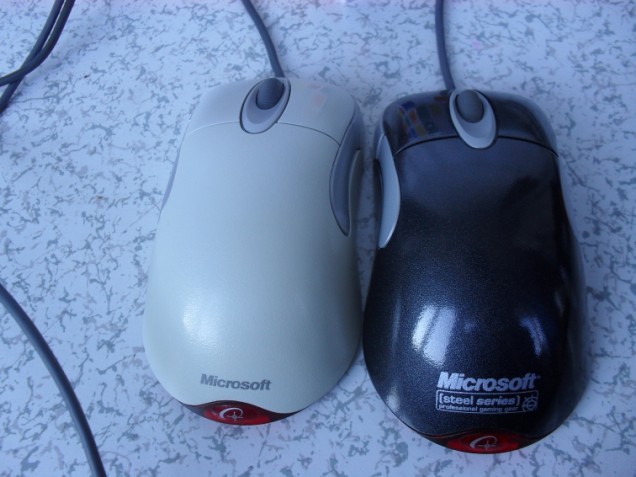

今天的主角
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

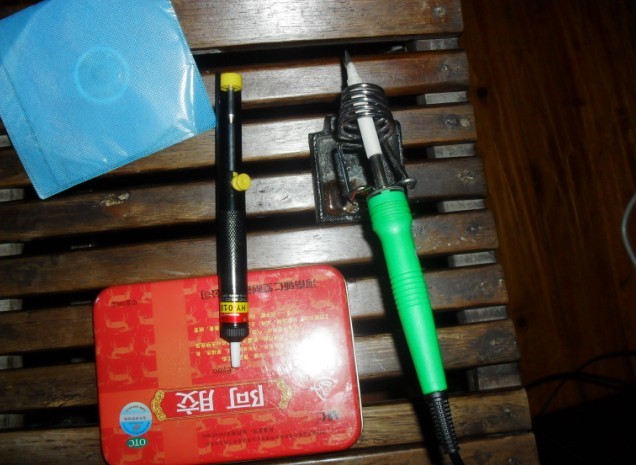

最便宜的焊接工具,穷是必然的,,,,,焊台比较牛B
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

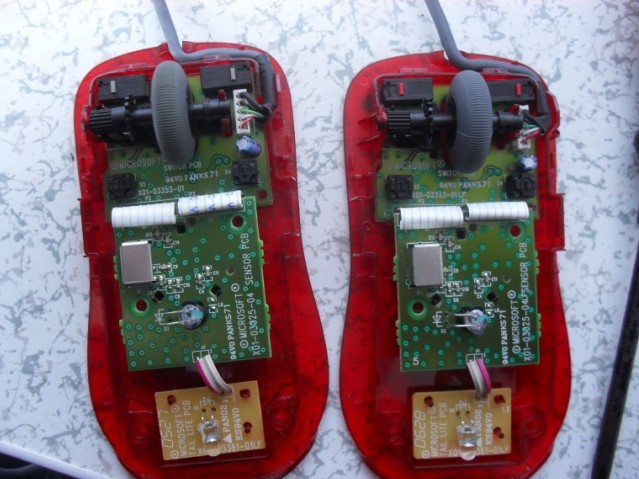

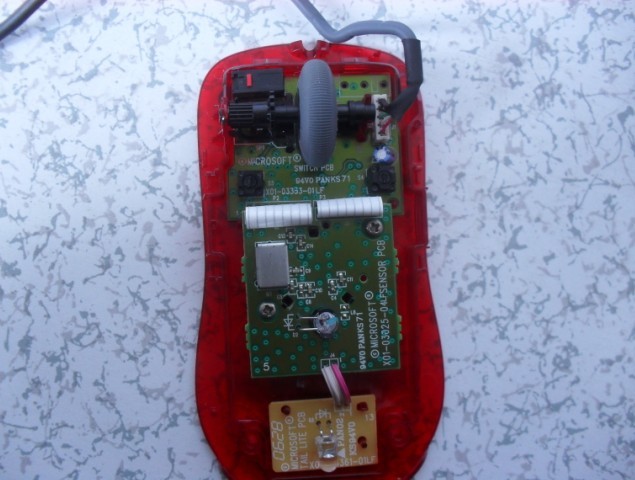

开膛了
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】 可以看到右键现在是空着的

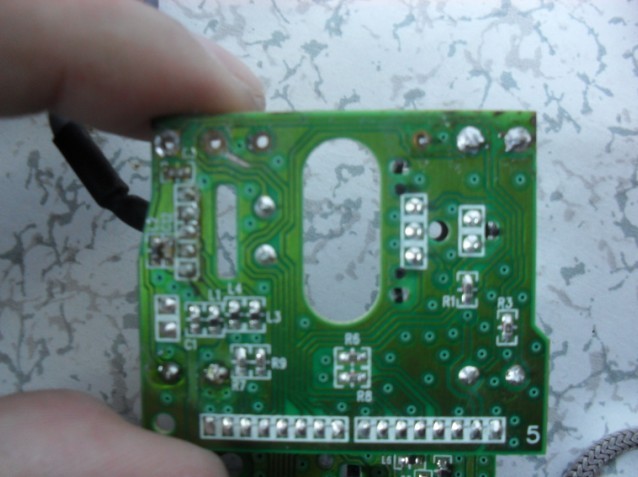

微动一共有3个引脚 其中的两个靠近微动按点的引脚是有用的,另外一个应该是起到固定作用(猜的)。每个引脚都对应电路板上面的一条线路,可以看到我已经将中间脱落的那个焊盘所对应的铜线给清理出来了,方法很简单,用一根针顺着纹路用针尖把上面薄薄的一层刮掉 露出铜线就可以了
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

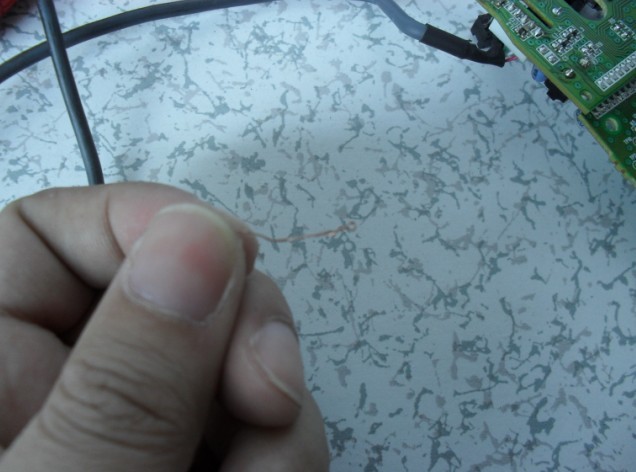

接着准备一条铜丝,我的铜丝是用废旧的杂牌鼠标线剪的,末端绕一下 弄成个圈
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

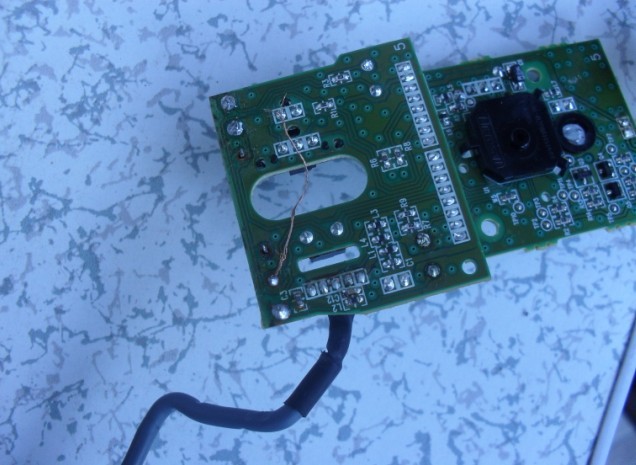

将微动装上,把铜丝有圈的一头套在微动引脚上 并用焊丝焊住。如图
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

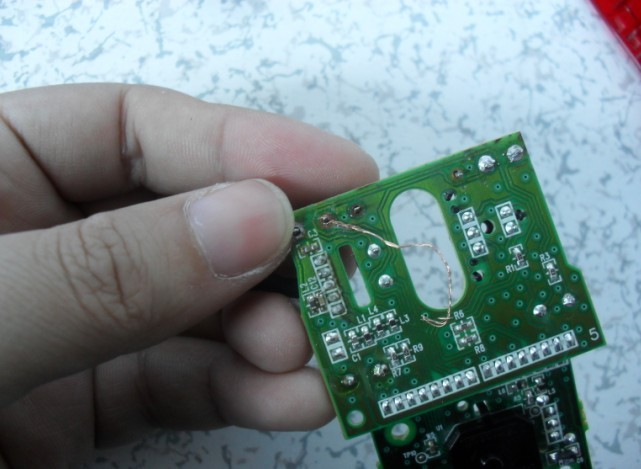

鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】 这个时候可以用手指按住铜丝 与 电路板的铜线接触 并将鼠标通电,测试右键是否可用。我的结果是OK的
接下来就是焊铜丝这部分了,具体的方法就是将焊丝点一点到铜丝上,然后用焊嘴用力的压下,调整下外观和位置,确定焊牢之后,再通电测试,我的结果还是OK!!

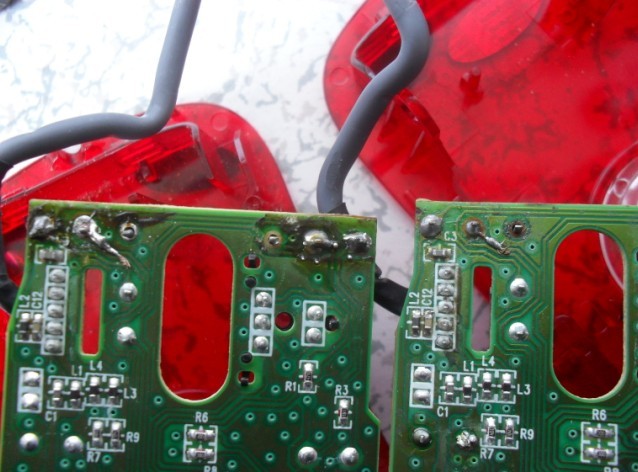

这个是正式完工之后的样子,左边的第一次换的结果 比较粗糙,右边的精细多了
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】
来张正面的 红点+灰点 够YY吧 哈哈
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】
上个底盘 嘿嘿 很新把
鼠标重生记,让你的鼠标原地复活,绝对原创,绝对经典!!【申请加精】

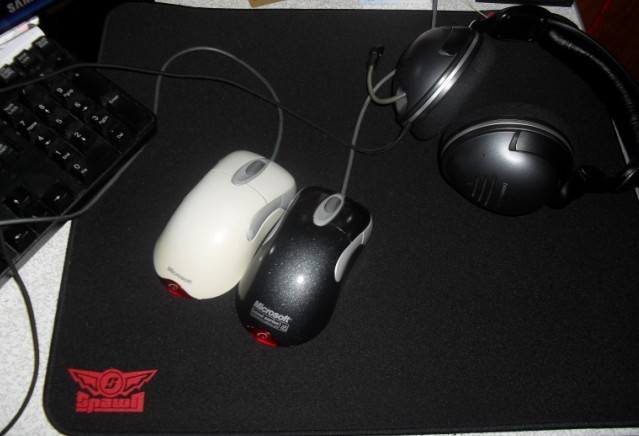

上个桌面 鼠标终于都修好了 哈哈~~

  以上就是鼠标修复的整个过程,不是太详细,也详细不了,确实就那么几个步骤,非常简单,胆大心细就可以,手里有因为焊盘脱落而悲剧的鼠标 就可以原地复活了!!!
  申请加精。。。。。。。



评分

参与人数 1技术分 +3 +60 收起 理由
红发78 + 3 + 60 您的原创文章已经加分,感谢您的分享

查看全部评分

0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2010-3-11 20:27 只看该作者
是沙发吗
回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2010-3-11 20:32 只看该作者
X  编辑了N次  图片就是传不上来  怎么办啊
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2010-3-11 20:34 只看该作者
本帖最后由 yugx 于 2010-3-11 20:37 编辑

占领占领,慢慢看~

原来是修复脱落焊盘,我也实践过,方法差不多
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2010-3-11 20:35 只看该作者
。。。你们能看到 图片???
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2010-3-11 20:39 只看该作者
5# spysj
能看到
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2010-3-11 20:42 只看该作者
怎么我自己全是XX。。。。
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2010-3-11 20:53 只看该作者
LZ我太崇拜你了!!
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2010-3-11 20:56 只看该作者
牛。BD
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2010-3-11 21:11 只看该作者
测试
。。。自己顶起 坚决不能沉
