三张图，探讨下根本解决G602中键问题的一种思路

gato_shin · 发表于 2017-7-8 15:44

本帖最后由 gato_shin 于 2017-7-8 15:47 编辑

G602那个四脚贴片微动，手感渣，寿命渣，换一万次也不能根本解决问题。说到底病根就在这个辣鸡微动上，然而602多层板，这个位置不能打洞，那是不是就没办法使用其他微动了呢？

你坛第一罗技粉说：要有标准微动。于是就有了标准微动。

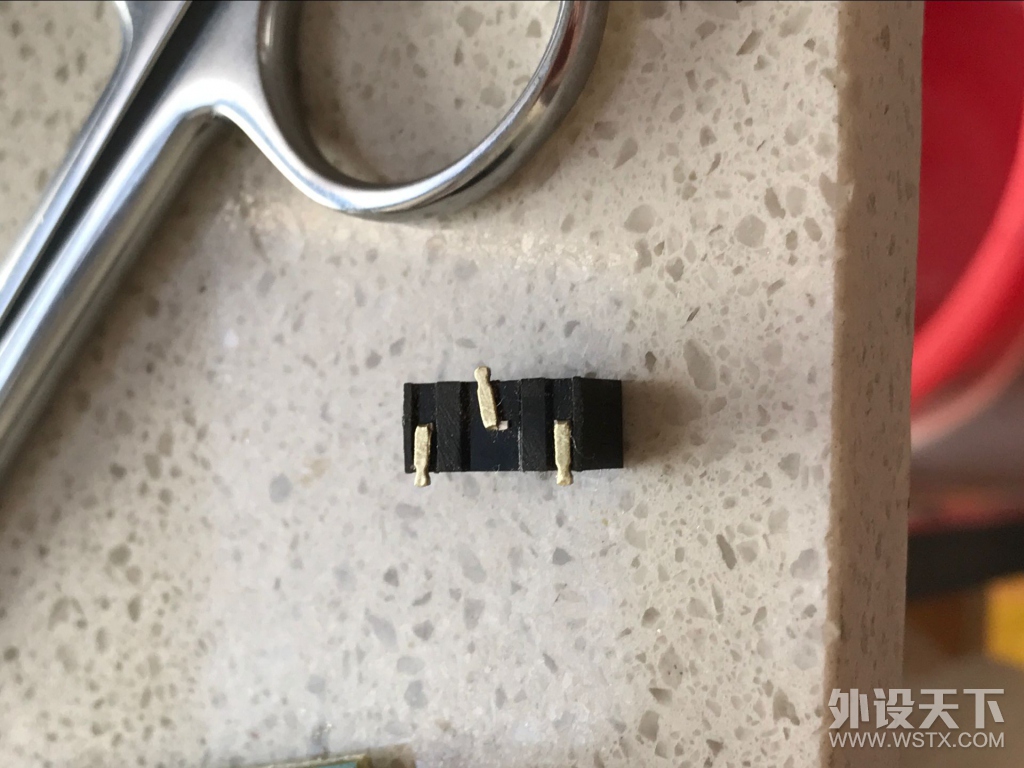

既然不能打洞，微动脚怎么办？扳平呗。图中是DG2，脚比较厚，上三角锉磨平。

你说第二个脚有点歪？那是故意的，为了对准电路板的穿板孔。

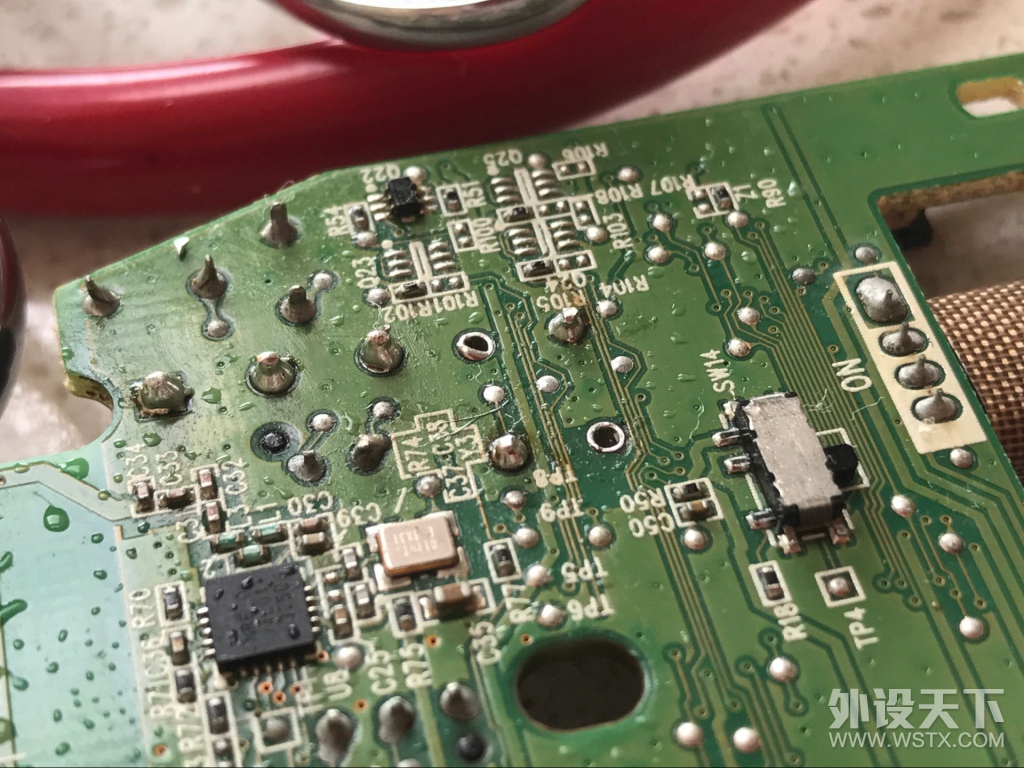

注意方向，参考下面电路板背面的照片，别掰反了。微动脚来回掰必断，别说我没提醒你。

然后在前两个（靠近点的两个）脚上套上细导线穿过电路板。我用的是0.15mm厚0.5mm宽的铜片，实际效果比细铜线来得好一点。

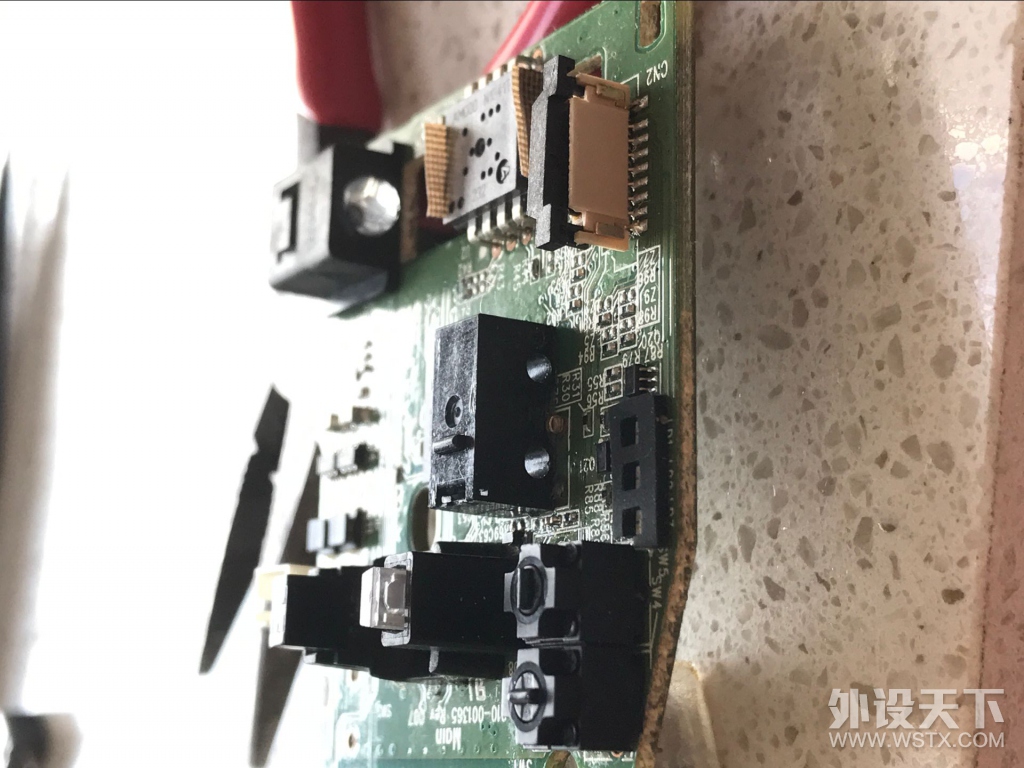

之后没啥好啰嗦的，上锡。四个穿板孔里面其实只有两个信号孔，其他两个是悬空的。于是我们也就只焊这两个就够了。

当然，后续还要做一件事就是把上盖上的中键按键柱剪短打磨调整到适合新微动的高度，这个就是小问题不多废话了。

实际使用下来觉得好像DG2有点轻，偶尔会误触，考虑是不是应该用DG1（1.47N触发）或者DG6（1.5N触发）更合适，这个欢迎大家给出自己的看法。

sdj1211 · 发表于 2017-7-8 18:38

进来学习飞线哥手艺。

gato_shin · 发表于 2017-7-8 20:31

sdj1211 发表于 2017-7-8 18:38
进来学习飞线哥手艺。

認錯人了，飛線哥是@wlandytex

非典猫 · 发表于 2017-7-8 21:00

打磨键柱是个折腾活

gato_shin · 发表于 2017-7-8 21:15

非典猫发表于 2017-7-8 21:00
打磨键柱是个折腾活

602還好，一字型的。直接剪鉗喀嚓一下然後筆刀砂紙微調

莪為傑倫誑 · 发表于 2017-7-9 14:55

好想把我的602给你帮我改微动

e0yue · 发表于 2017-7-9 15:07

不知道我的能不能寄给你，帮我改下

铝芯塑料面 · 发表于 2017-7-10 04:27

没有602，他原来那种是类似G9的那种贴片还是类似图2中前面那两个小方微动？如果是G9那种贴片改成小方的呢？

gato_shin · 发表于 2017-7-11 12:39

铝芯塑料面发表于 2017-7-10 04:27
没有602，他原来那种是类似G9的那种贴片还是类似图2中前面那两个小方微动？如果是G9那种贴片改成小方的呢？

都不是，而是有一定厚度的方微動（但是比邊上那倆矮一半左右）

G9那種我真心想不出怎麼改，空間太小了

gato_shin · 发表于 2017-7-11 12:40

莪為傑倫誑发表于 2017-7-9 14:55
好想把我的602给你帮我改微动

並不是不可以，只是最近並不是很閑……
