最近玩RGB的硬件越来越多，又赶上AMD的崛起和618，所以决定攒一台RGB的AM4平台主机，不过收到预算的制约，没有做到全部的硬件的RGB化 ，也算是留下点遗憾，以后继续赚钱吧，把它变的完美 。

装好主机的整体效果如下：




具体配置如下：

CPU ：AMD Ryzen 5 1600X
主板 ：微星X370 GAMING PRO CARBON主板
显卡 ：耕升 GTX1080Ti 追风
内存 ：宇瞻Apacer 黑豹灯条银色 DDR4 发光版 2400 8GX2
SSD ：影驰铁甲战将240-M.2 SSD
机箱 ： Tt夜魔RGB机箱
电源 ： Tt Toughpower Grand RGB 650W电源
散热 ： Tt 枭龙120一体CPU水冷散热器Riing 12CM红光
网卡 ： BCM94360CD

============================

上面说到由于预算有限，只有机箱，电源，主板具有RGB灯效，内存和冷头选择了白光，感觉白光可以和其他颜色灯效和谐共存。

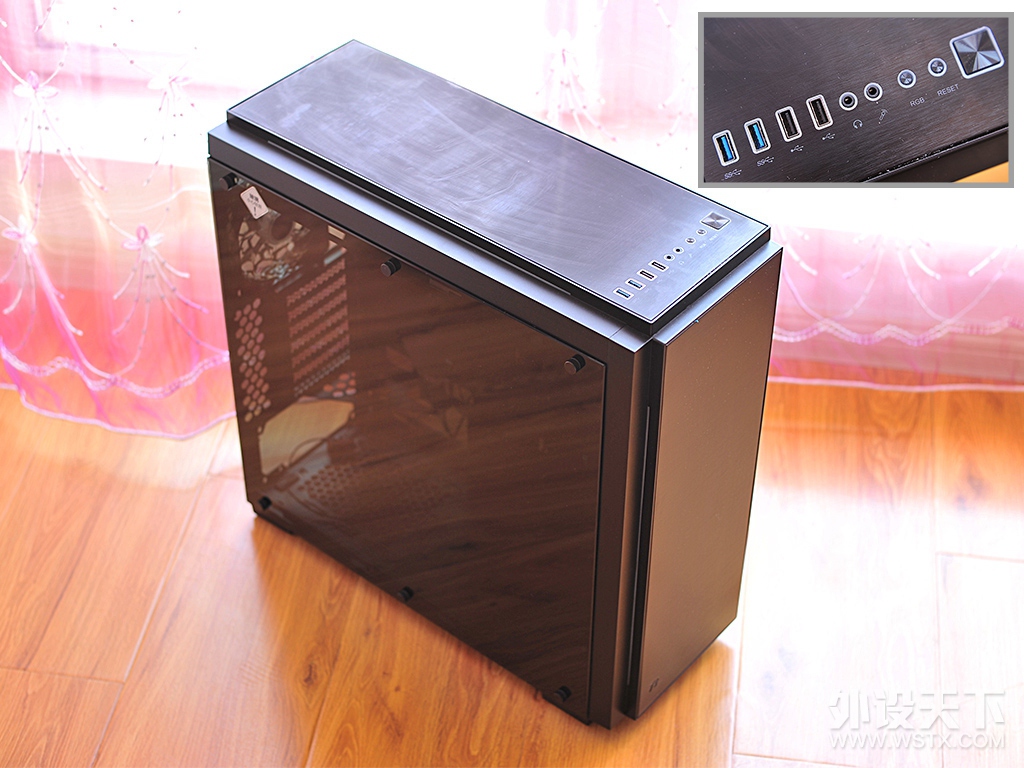

机箱是有钢化玻璃侧板和RGB灯光的Tt夜魔机箱，中塔机箱，裸重7.5KG，机箱棱角分明，风格比较低调，顶部和前面板为ABS材质，但做了拉丝效果。两侧分别是4mm的钢化玻璃。
前置I/O为USB 3.0 x2、USB 2.0 x2、耳机、麦克风、RGB控制开关、重启键和电源键，每个接口和按键四周都配备了RGB灯环，开机后灯光会自动亮起。此外顶盖和前面板的左侧边夹缝中也隐藏着RGB灯条

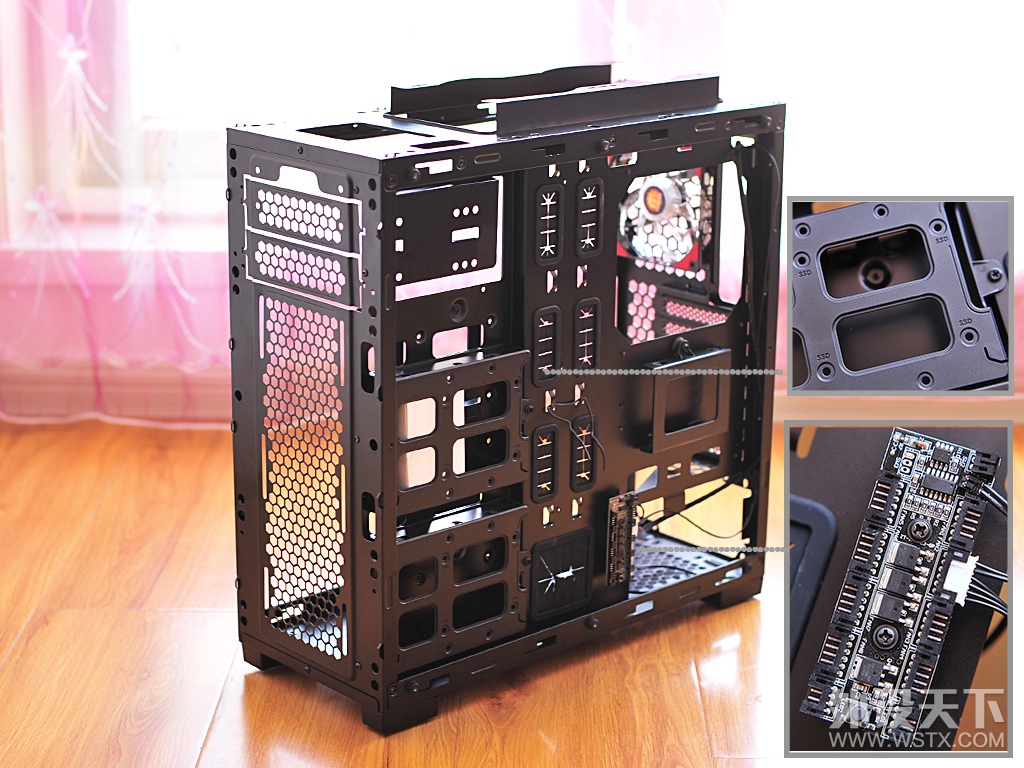

内部结构：机箱前面取消了硬盘支架，改成了挂壁式，不过只能支持2.5寸的硬盘，当然这样做的好处是可以增大内部空间面积，安装分体水冷的空间就有了。此外，下置电源位也没用采用独立电源仓设计。

官方介绍兼容160mm的散热器和400mm的显卡，机箱后面自带一个12cm的RGB风扇，但是并不是riing系列的。


正面可以最多安装3个12cm风扇/水冷排;顶部可以安装双12cm风扇/240冷排；背面拥有两个3.5寸机械硬盘托架（兼容2.5寸），还有一个2.5寸SSD固态硬盘托架。

特殊的是机箱自带的控制器，采用大4pin供电，支持8个六针RGB风扇，下面两个是四针的RGB灯条，中间是风扇静音模式切换开关。缺点是风扇只能支持Tt特制的6PIN风扇了。

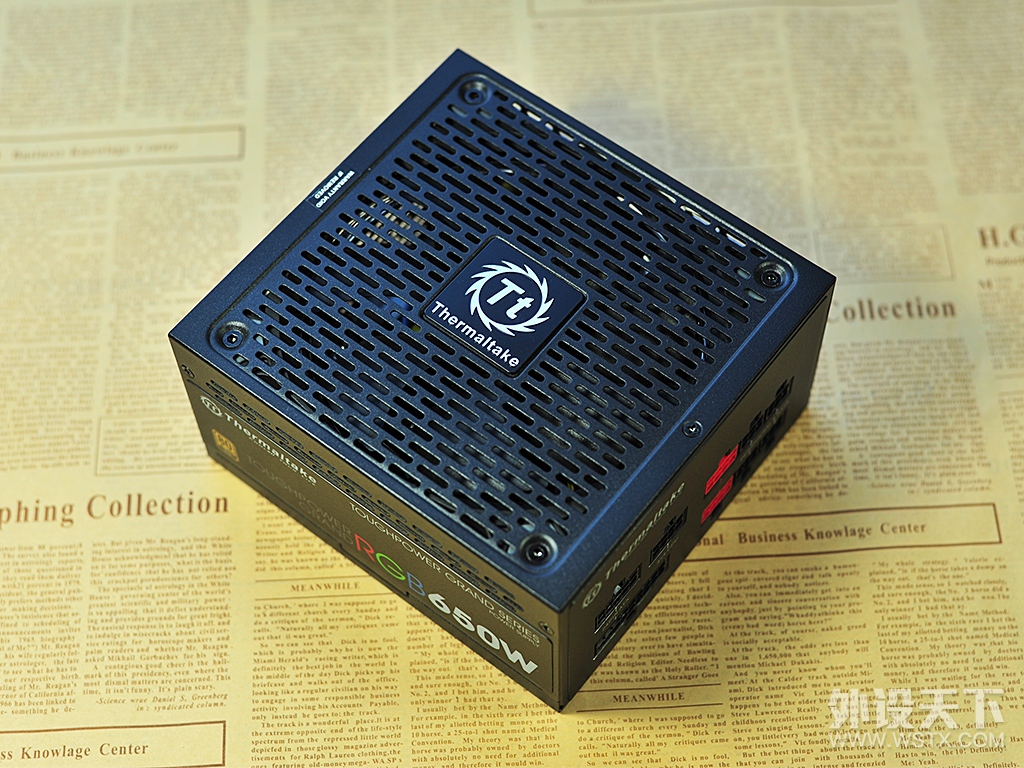

电源是有RGB灯效的Toughpower Grand RGB 650W电源，全模组金牌，DC-DC方案，带着GTX1080TI飞还是不成问题的，价格略贵一点，但也能接受，厂家还提供了10年的质保，也是够夸张。
电源正面的散热孔形状像一个个小胶囊，中间有个银色金属Tt LOGO，里面是一枚riing系列的14cm RGB风扇，不过要看到这颗风扇的风采，机箱不能有电源仓，其次电源需要反向安装。


电源后部采用和顶部一样的散热孔，上面为智能风扇开关，低于20%负载风扇停转，实现0噪音；下面则是灯光模式切换开关，实现256色的RGB变光，也可调节成单色模式，可惜只有红绿蓝白，有点少了。
电源背部则是产品铭牌，最大输出功率650，+12V最大输出电流54.2A、即是650.4w，12v给的还是蛮足的。


自带的线材为黑色扁线，材质较软，走线容易，具体线材为：24pin线*1、CPU供电线*1、PCIE供电线（2组6+2）*2、SATA供电线*3、大4pin*1、软盘驱动线*1。


由于Intel这几年的挤牙膏，AMD终于以RYZEN咸鱼翻身，而且依旧主打性价比，最高端的8核CPU可能很多应用都不能发挥其全力，6核的R5 1600X或者1600也许更适合一般用户的使用，就入手一颗。

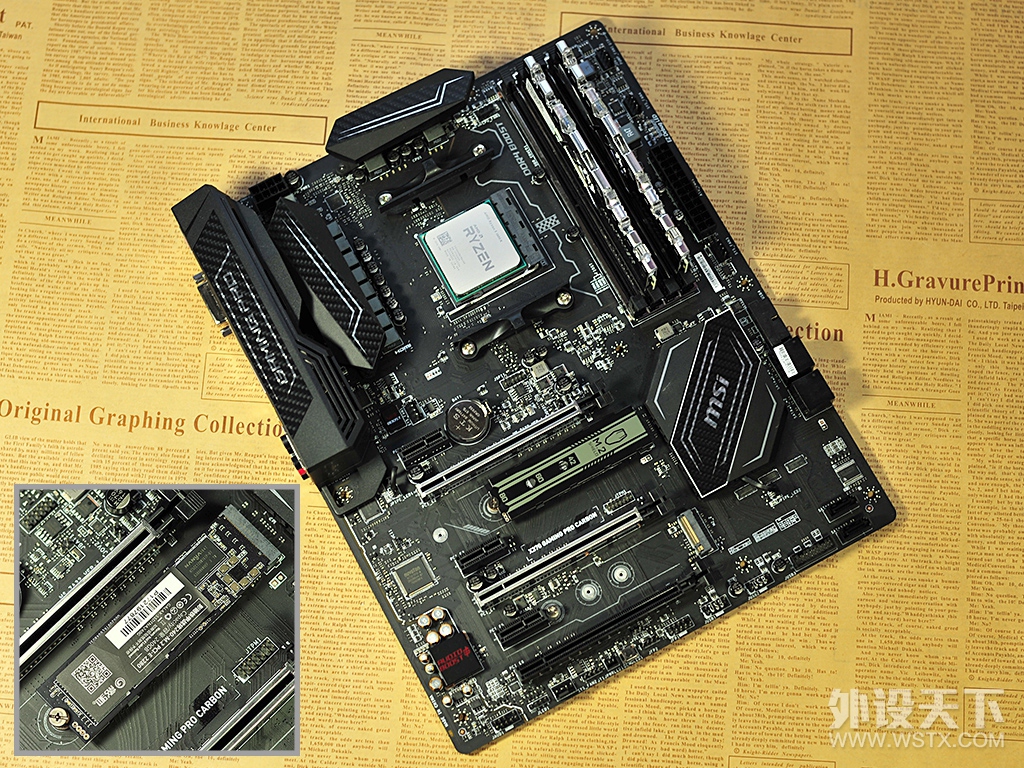

主板是第三件带RGB功能的硬件：微星X370 GAMING PRO CARBON，z270主板也同样有这款主板，风格也基本类似，都是有碳纤维元素+RGB信仰灯。
不点亮的情况下，主板外观设计还是很低调，散热片上面有碳纤维的纹路，配色以哑光黑搭配一点点银灰色。
灯的部分是IO上面的保护甲，南桥散热片，主板左侧底部和音频部分，等下开启就看到了。
此外内存边上标记了内存安装顺序，不用看说明书了；主板边上bug led在发生故障事的指示作用也是帮助的（LED分别指代CPU、内存、显卡与启动项）。


IO部分，1个PS/2接口、2个USB 2.0接口，4个USB 3.1 Gen1接口，2个USB 3.1 Gen2（Type-A与Type-C各一个）接口，1个千兆网络接口，6个音频接口（一个光纤），视频输出接口包括一个HDMI和一个DVI-D口，为以后新架构的APU准备的。

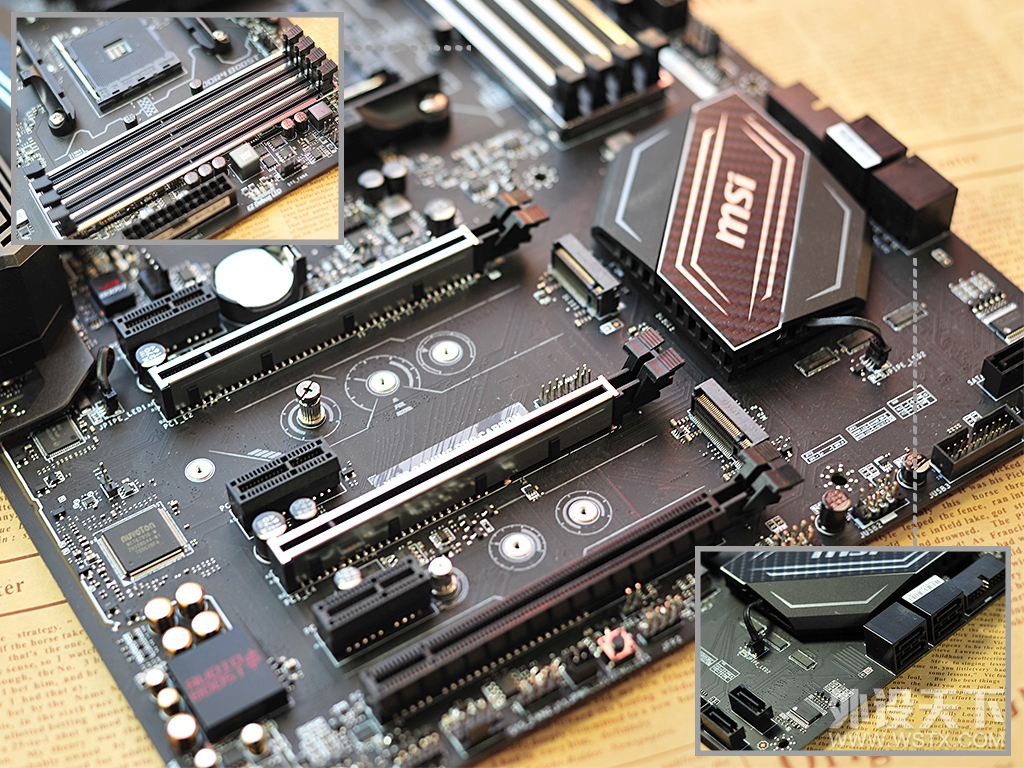

PCI-E插槽有加固，而且是两条插槽，双卡也不怕压坏主板了；内存插槽和都是带金属装甲；主板有6个SATA 6Gbps接口，四个为转90度的SATA3.0接口，和两个直立的SATA接口，选择走线的方式更多了。此外，前置的USB 3.0接口也有转90度和直立接口可选择。
主板有两个M2接口，支持NVME&SATA两种协议，当然原生的M2接口只有一个，第二组M2接口是与PCIe 2.0 x16接口共用通道的，速度是PCIe 2.0 x4（使用这第二M2接口，最下面的PCIe 2.0会失效），原生的当然可以实现 PCIe 3.0 x4的速度；在SATA模式下 插入第二个M2硬盘，SATA3&4会失效。


拆掉铠甲可以看到供电部分，也能看到铠甲里面的LED灯，供电PWM主控是Richtek RT8894A，支持4+2相供电，4相通过倍相变为8相，貌似供电还有一项，组成一共11相数字供电。


由于预算，其他的硬件就先不上RGB的了，但是光还是要有的，我选择了白光，白光更百搭，能和其它颜色的光和谐共存，所以内存入手了白光的宇瞻黑豹。

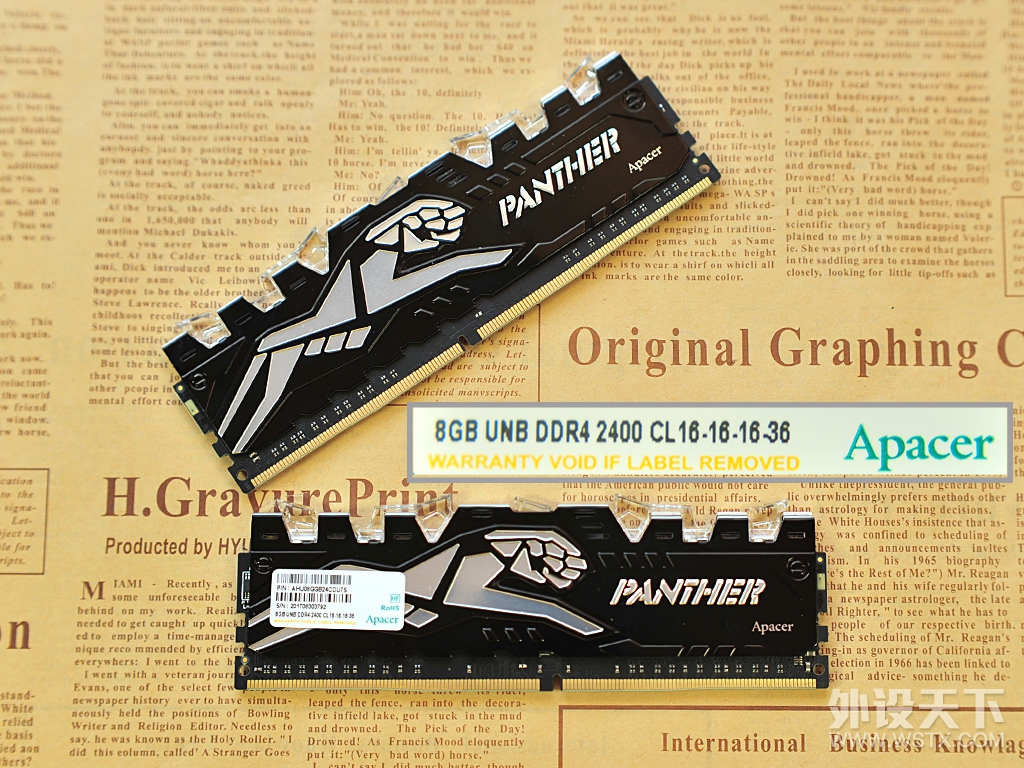

内存是单条8G的，型号是8GB UNB DDR4 2400，默认电压1.2V，时序参数CL 16-16-16-36。

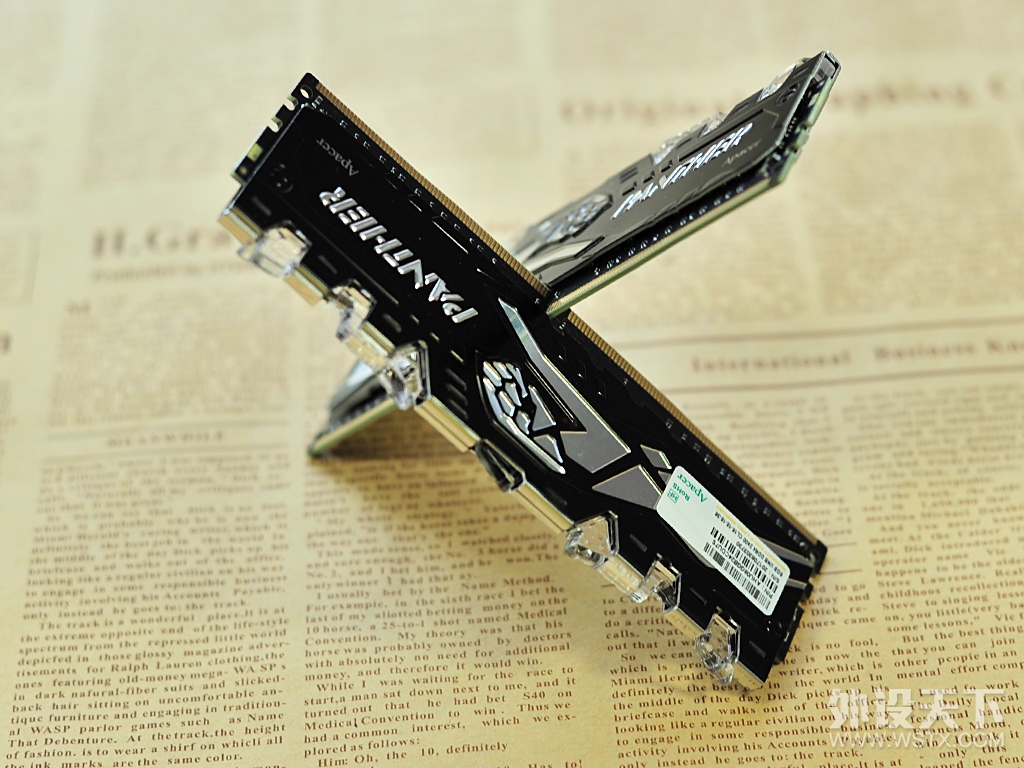

内存外面覆盖典黑色马甲，马甲上面是银色黑豹图案。马甲上有透明灯罩，当然这使内存整体高出2-3cm，选择CPU散热器时要留意一下限制内存的高度问题。


主板自带有一个M.2 SSD的散热片，可以加强一下M2 SSD的散热。
M.2 SSD是影驰铁甲战将240-M.2 SSD：东芝 15nm MLC颗粒，主控为群联 PS5007-11，缓存芯片来着南亚，容量为256MB。


最近显卡都涨了不少，还好我这次显卡是最早购买的，预售的价格是4999，什么显卡呢？是GTX1080ti哦 ，品牌型号为耕升GTX 1080 Ti追风，这应该是最便宜的非公GTX 1080 Ti，而一些品牌的旗舰级产已经卖到了6k以上。

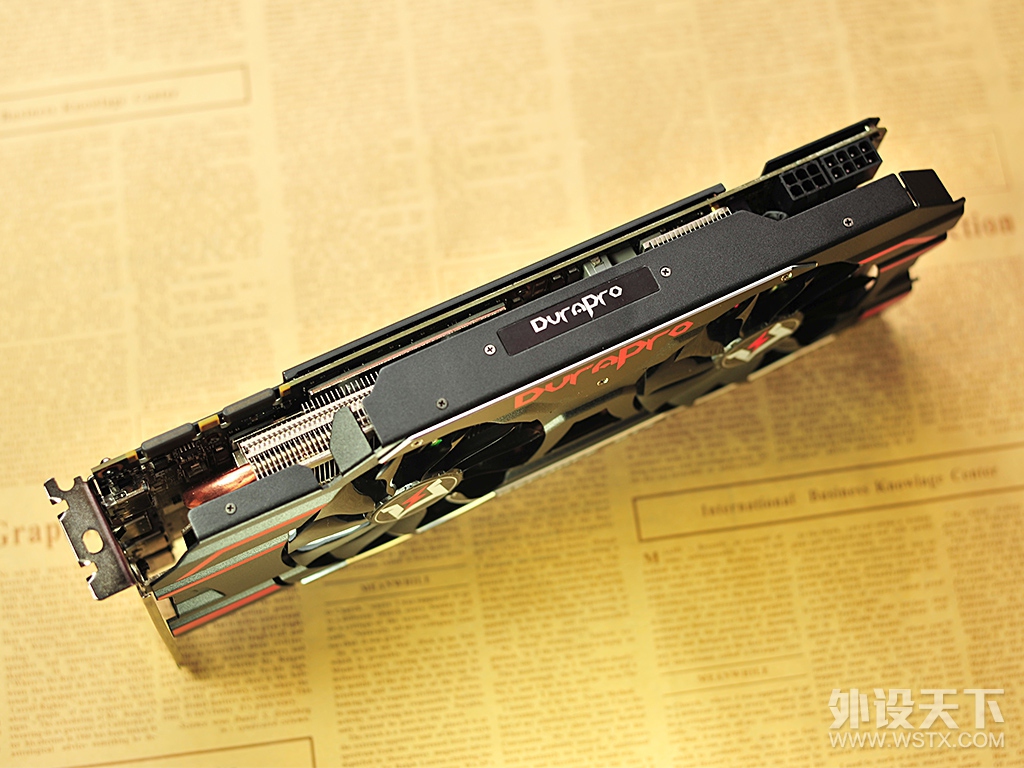

耕升 GTX1080Ti 追风的外观以黑色为主，加入红色条纹点缀，显卡外观上方有个红色的“DVRA PRO”的Logo，指的是Dura Pro散热方案。

整卡尺寸为279×120×49mm，外壳有两个90mm风扇，算是比较长双风扇显卡，所以装机需要注意下显卡限长。

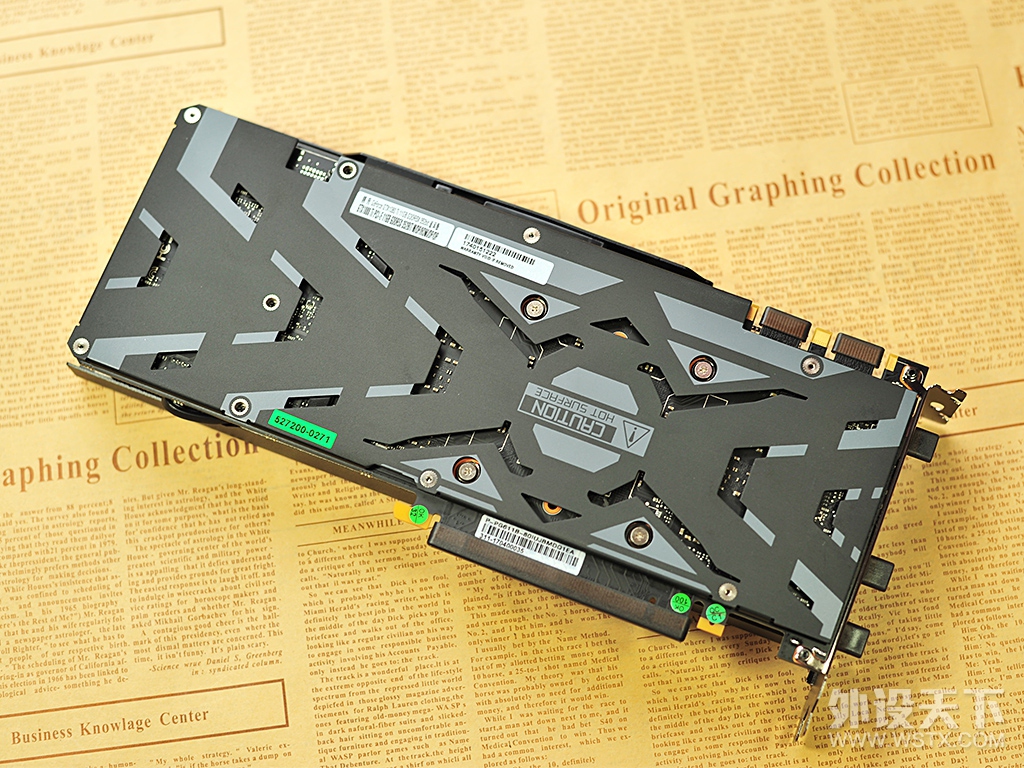

背板配色为黑色和灰色，和整机的风格还挺搭配，背板镂空设计的，更有助于散热吧。


外部供电为6+8Pin，还不算夸张，与公版一致。侧面是Dura Pro的logo灯，可惜只是红光，不能RGB，此外风扇也带有红色LED灯。


I/O配备了三个DP接口和一个HDMI接口，没有加上DVI-D接口，不过也提供了一个HDMI转DVI-D的转接口。


散热器也是由于预算关系，没法买RGB的了，选择了Tt 枭龙120，价格不贵，原配Riing风扇，是一枚红光风扇，并不能变色，由于是新品，支持AM4，不必为扣具犯难了，这也是选择这款散热器的一大原因。


由于电脑是在我的房间，网线是拉到客厅的，之前装修也没有留走线的位置，拉根网线也太难看了，直接入个无线网卡吧，华硕的AC88还是有点贵，AC68有点退市的感觉，而黑苹果（BCM94360CD）和AC68同样采用BCM94360芯片，价格只有60%左右，就入个试试吧，11AC双频1900M（2.4G:600M+5G:1300M）也足够我用了。


=============================

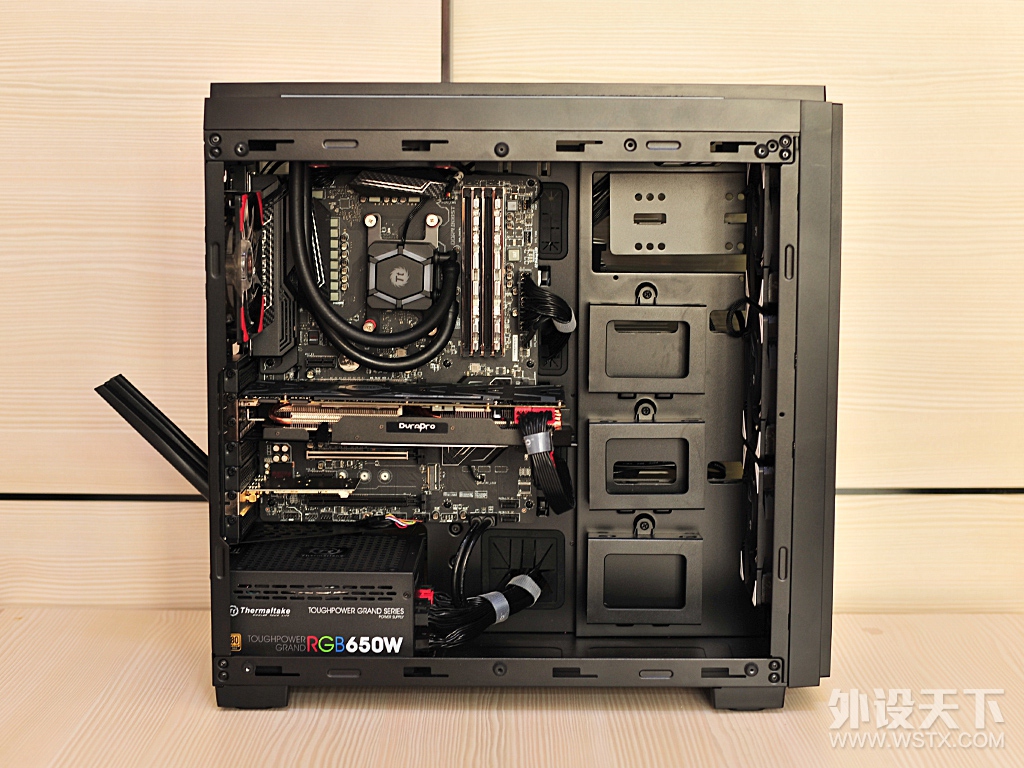

主机装好，准备开机，由于网卡上面基本没有啥散热片来辅助散热，所以电源选择反装，风扇面超上，来帮助网卡散热；当然另一个原因就是能看到电源风扇的光污染的，要是风扇朝下的话，有点可惜这RGB灯效了。


玻璃是深色的，里面没有光的话，基本看不清里面，正好遮挡下我乱乱的背线。
机箱顶部和前面板的散热口在另一侧，并做成了网孔的形式来防尘。

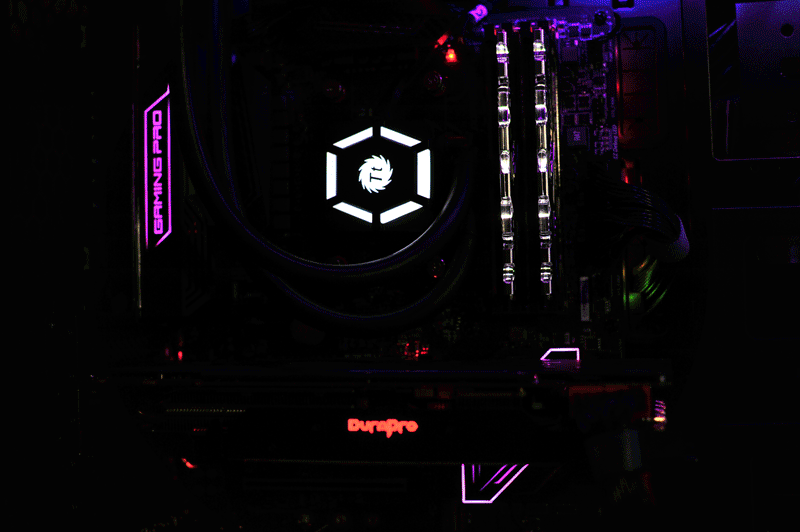

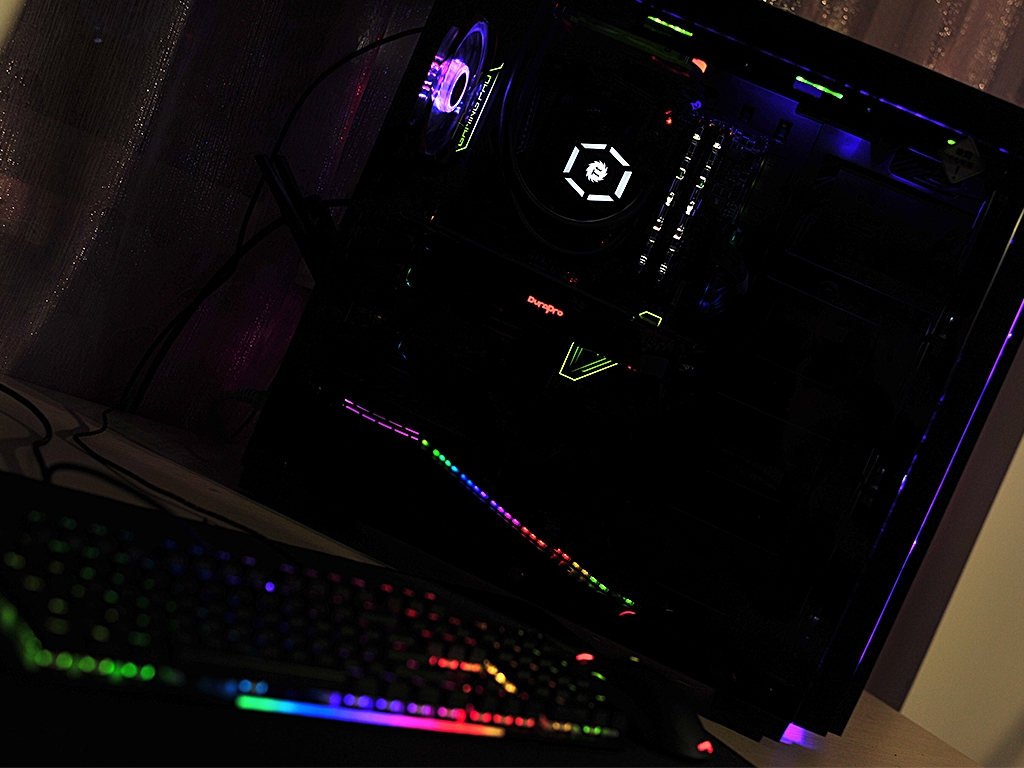

RGB的主机，首先来看看光污染吧！

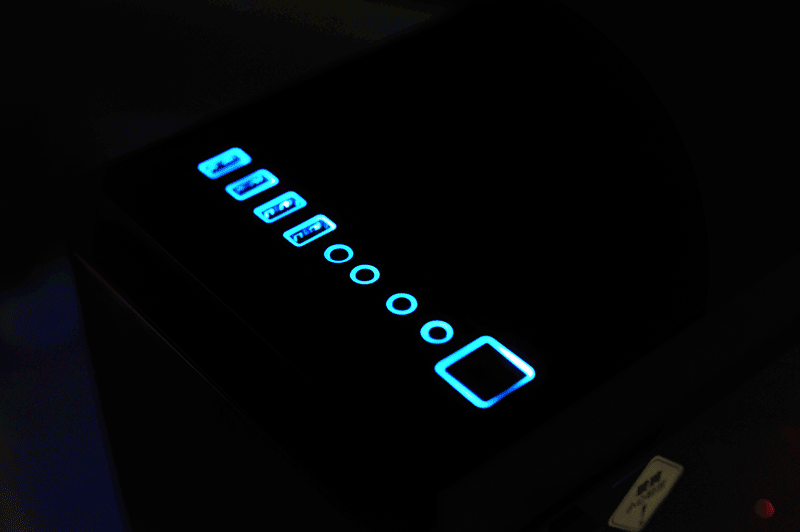

I/O RGB灯环 光效。

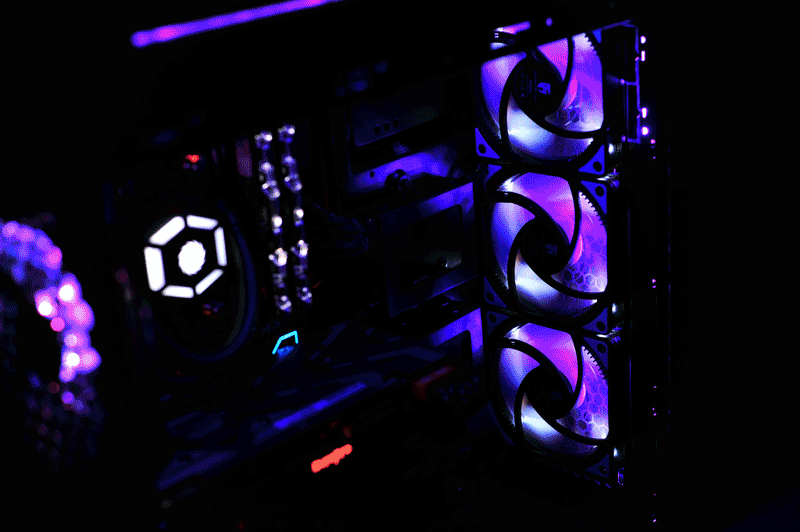

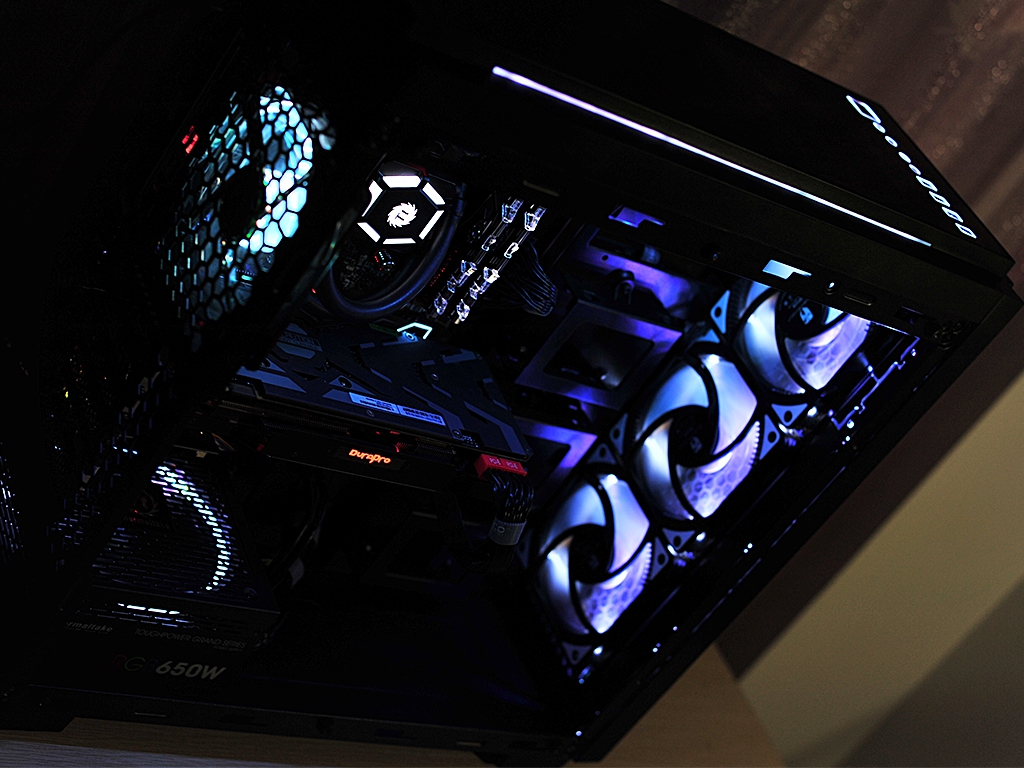

机箱前面装了3把九州的TF120白光风扇，由于前面有机箱的RGB条，所以开启时白光的风扇也有些RGB效果了，真是意外的收获。


主板IO上保护甲和南桥散热片上的灯应该说占的比重还是比较大的，不过尴尬的是，机箱背部安装风扇或者冷排的话，IO上保护甲上的灯就会本挡住；安装显卡后，南桥散热片的灯也会被挡住一部分。

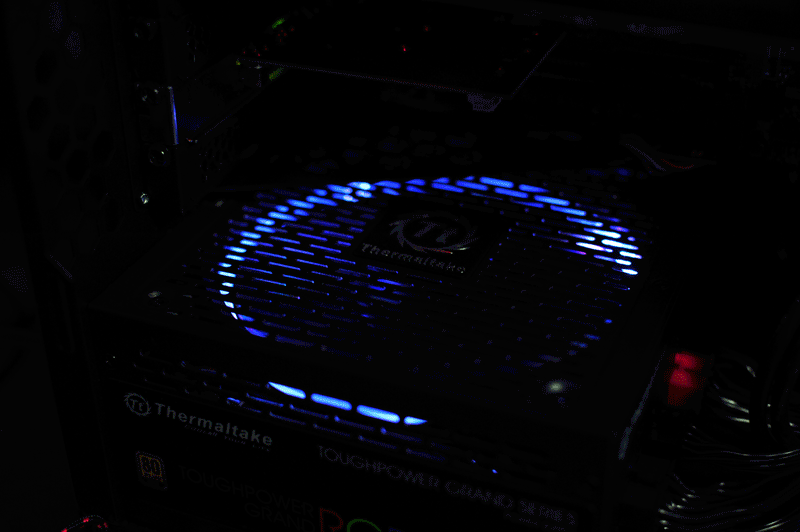

电源的RGB效果。


TT机电的灯效现在还是无法整合到主板，统一控制灯效的，当然辛苦点用手动也能形成统一的颜色 。

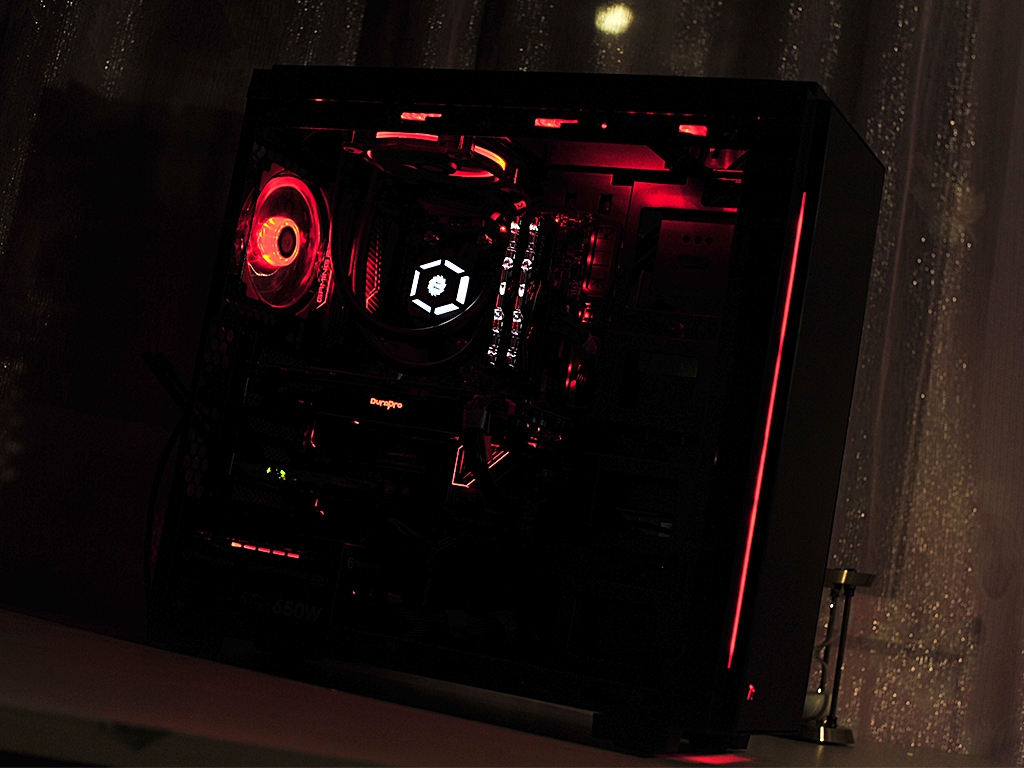

红：


白

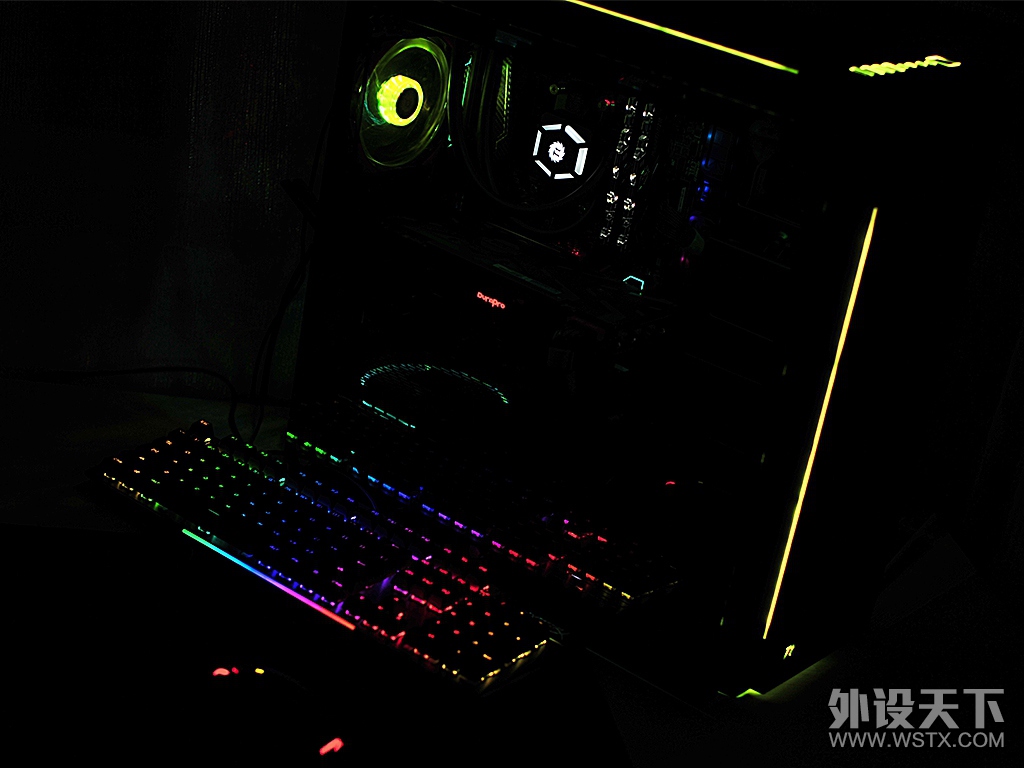

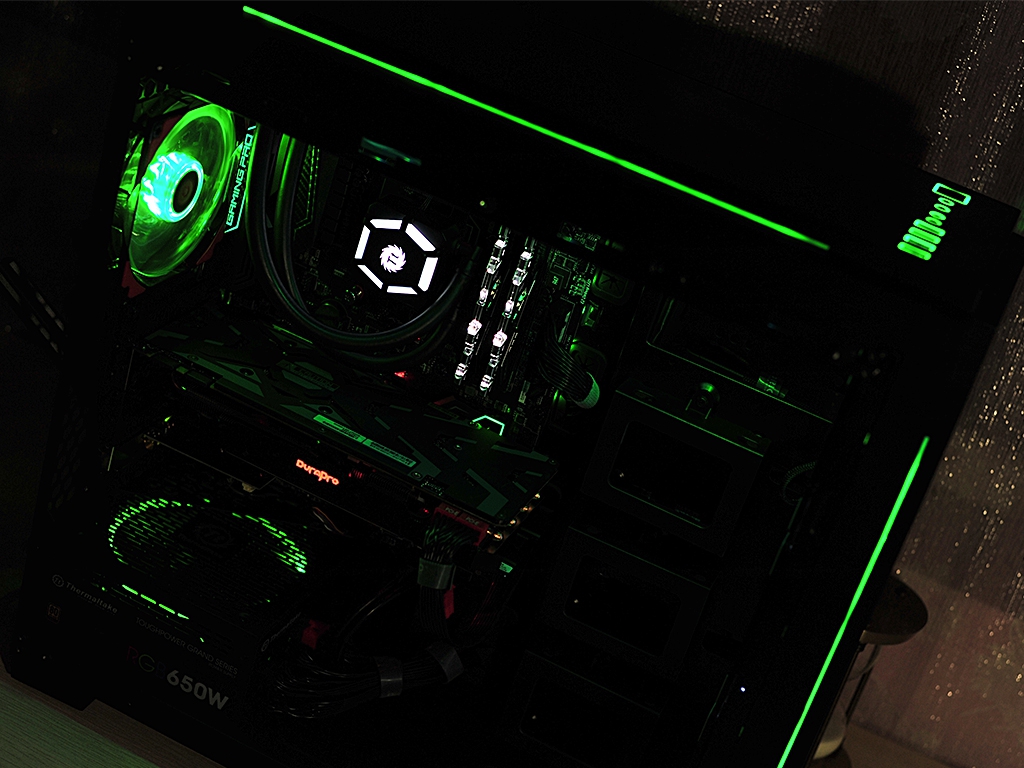

绿


蓝


黄


=============
性能测试

CPU性能

AMD的U怎么能不超频呢，1600X达到4.0GHz，大概1.36~1.37v就可以，自己尝试再小超一点：4.05GHz，1.4v下跑测试软件还是蓝屏了，看来现在AMD的工艺要超过4.0GHz的电压负担太大。
超频后和默认的跑分对比，默认情况下跑多核心测试软件时，CPUZ显示频率为3.7G，应该是6核最高频率能到达3.7G吧，看到使用多核软件测试，超频后跑分还是能提高5%~10%，默认单核应用有时候能跑到4.0~4.1GHz，所以对比性就差了点。


内存磁盘性能

内存测试用了AIDA64的内存测试；SSD跑了下CrystalDiskMark。


显卡理论性能测试

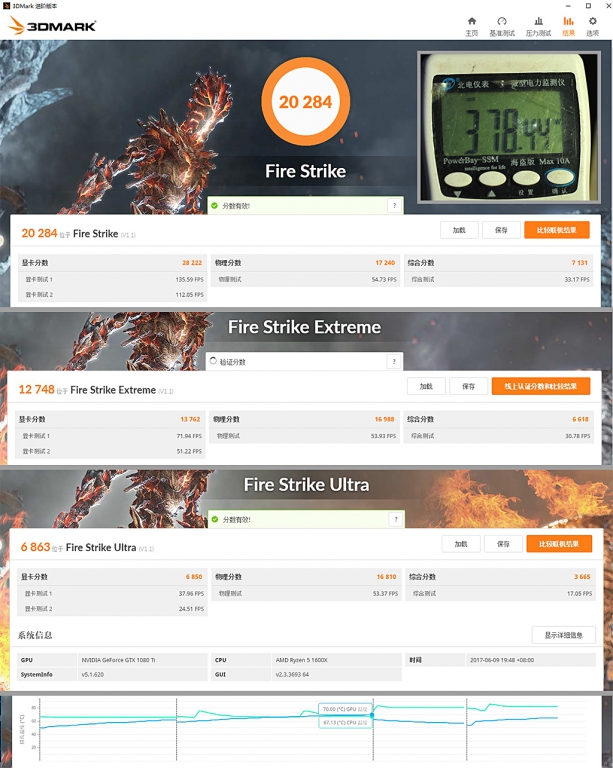

3DMARK11

GTX1080Ti追风的基础频率为1531MHz,boost频率为1645MHz，测试中记录的最高频率为1923.5MHz, 运行中的最高温度为73度；测试中出现的最高功率不到400w。


3DMARK测试中显卡的最高温度只有70度，功耗不超380w

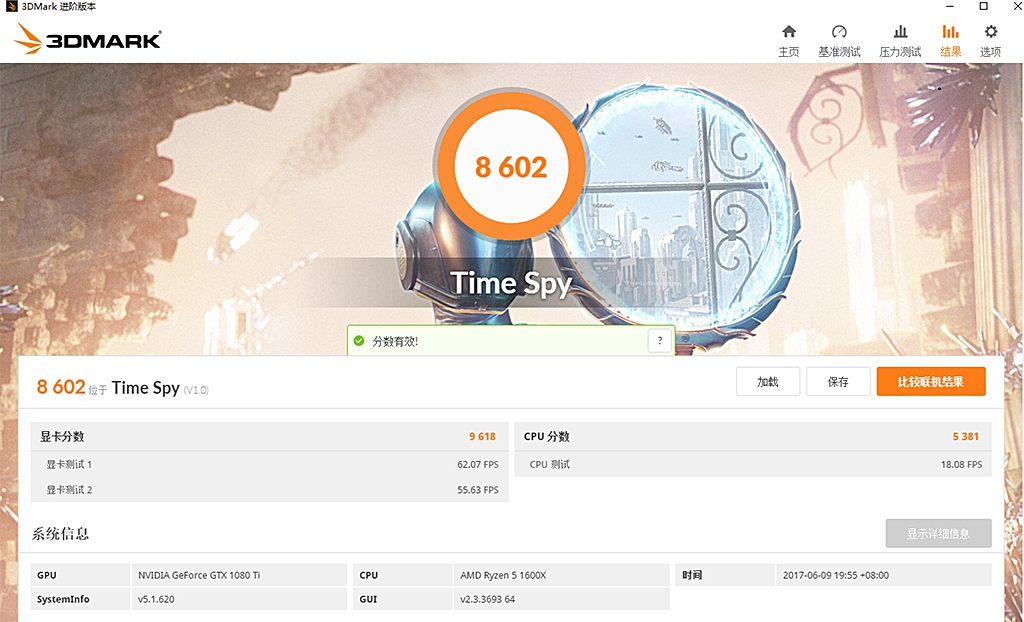

支持DX12的Time spy。


显卡散热性能测试

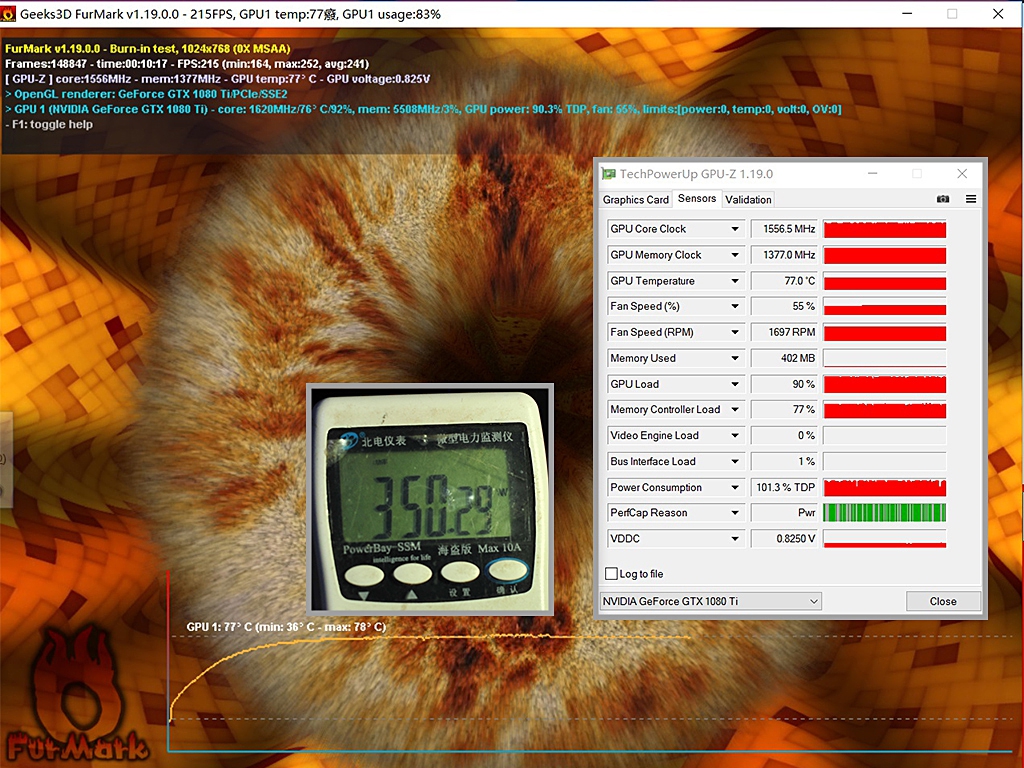

furmark测试时，频率会降，功耗在350~360w左右，10分钟的烤机温度为77度，作为顶级显卡这个温度控制的还是能接受的。


显卡游戏性能测试

来测测实际游戏应用，1080p分辨率下，很多游戏最高特效下帧数都过百了；分辨率提高了2K，帧数下降的幅度为30%；提高到了4K帧数下，降的幅度为50%；如果算从1K到4K，下降幅度就是大概70%，所以4K游戏的话对显卡的压力还是相当大 。
在1080p条件下，大多数游戏的帧数都在80~100以上，所以用GTX1080ti玩1080p的游戏是有的杀猪用牛刀了；分辨率到了2K，帧数到了60~80，才算是让1080ti物尽其用;辨率到了4K，帧数到了30~40，游戏就不能说很舒畅了，1080ti还是战胜不了4K？
其实帧数低的另一个原因是我抗锯齿开到了最高，在游戏中有些物体边缘总会呈现三角形的锯齿俗称“狗牙”，抗锯齿就是指对这种物体边缘边缘进行柔化处理，让图像边缘看起来更平滑更柔和，使画质效果更好，消除多边形结合处的错位现象，降低了图像的失真度。
SSAA抗锯齿，其原理是把整个画面以更高的分辨率图像压缩到低分辨率的影像上去，对显卡资源消耗极大；而像MSAA之类只是对多变形的边缘进行柔化处理，而不是整个画面，所以资源消耗就要小的多。游戏设置要是SSAA的话，高分辨率下还是调小或者转到MSAA之类的比较好，效果并不会差很多。
比如古墓丽影：崛起，4K分辨率下，开SSAA的帧数只有30~40，改成SMAA就到了60，提升还是很大的，所以GTX1080ti是一块单卡可以流畅高特效4K游戏的显卡，前提是合理的设置抗锯齿。

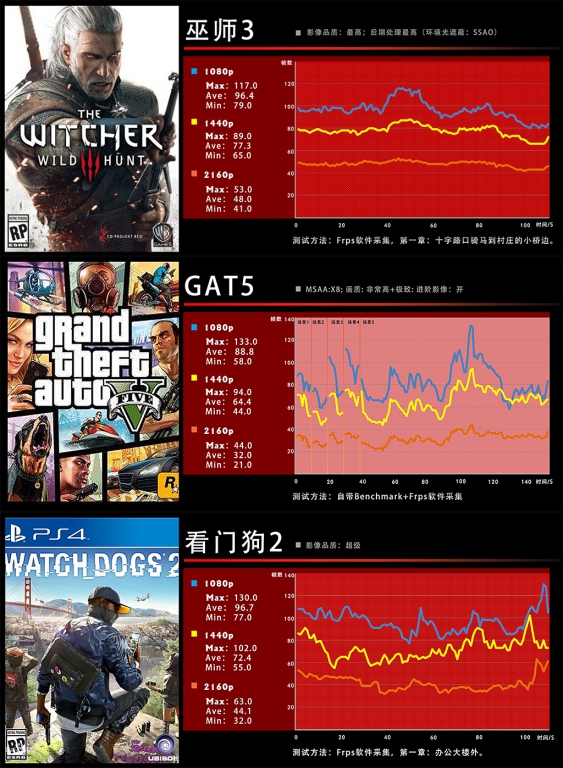

有人说RYZEN游戏帧数波动大？正好以下游戏没有benchmark，所以用frps做了曲线图。


===================

总结

RYZEN平台性价比还是非常不错，功耗和温度也终于得到了控制。这次JD活动中的价格还是不错的，虽然1700的价格也算不错，但是6核可能适合一般应用。
另一个性价比产品是耕升 GTX1080Ti 追风，现在一张RX 580已经涨到3k多，5k的非公GTX1080TI还是很划算的，除非是公版控，长期稳定游戏中温度控制还是很重要的，非公散热器效果还是非常不错，只要降低抗锯齿，单卡玩转4K游戏还是没问题的。
RGB方面，TT机电和微星主板的光效都很好玩，可惜还不能无缝连接，如果光效调节能够统一就更完美了。
内存和散热虽然都是白光，不过也蛮和谐的，尤其是宇瞻黑豹内存，给主机带来些动感的元素。
