CHERRY G84-4125 飞线改换控制芯片

狴犴

　　不知什么时候开始关注此论坛，结果不小心中毒了，不过我是穷人，败不起那些几百元的奢侈品。淘宝上买了个最便宜的。６８元的全新的ＡＬＰＳ轴的机械键盘，顿时感觉非常好，想着樱桃的机械轴，肯定更好，从最便宜的开始挑选，就选到了cherry G84-4125 ，４１２５不能接ＰＣ机。于是打算动手改装它，不过我从没有玩过烙铁、万用表这些东东。所以有些犹豫。
　　在此要严重感谢gearedbyby巨侠，我在百度搜索机械键盘资料的时候，不小心进了gearedbyby巨侠的博客，受到gearedbyby巨侠的指点，坚定了改装４１２５的决心。后来发现在这个论坛上，gearedbyby也时常出没……


　　在键盘、电烙铁、万用表等工具，还在路上的时候，我把以前淘汰的老薄膜键盘拆开，把控制芯片拆下来。

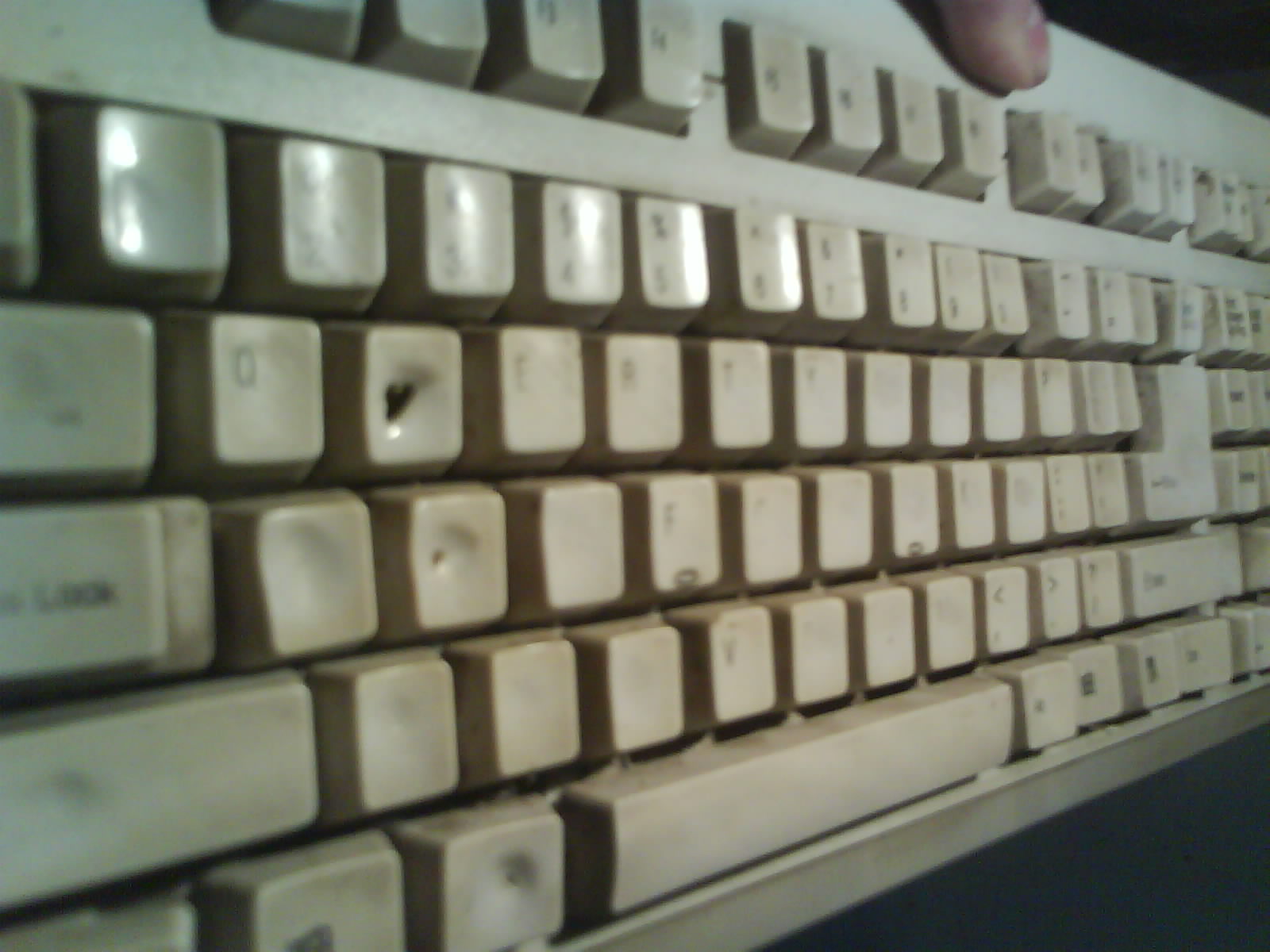

　　再次摸到这个老键盘，突然内牛满面。这块陪伴我６年之久的薄膜键盘，字母大部分都都看不见了，虽然键还都能用，但手感和我正用的ＡＬＰＳ轴机械键盘一比，简直就是一坨屎，之前我还对它充满感情，舍不得替换……
     穷人没有相机，用手机照的不清楚……

　　对照拆下的两片薄膜，和网上的４１２５键盘的键位图片，我自己画了个连接图，因为用飞线，所以理论上，所有键位都可以自己随意设置。所以我自己变动了一些键位。Num Lock 和 Scroll Lock 键我觉得其实完全没有用，不过，它们两是两个键盘灯的开关。所以我就保留了，Ins 键 和 Pause Break键，我反正从没有用到过，所以就不要它们了，换成F11 和 F12 .

　　键盘终于寄来来，的确非常新，拆掉外面的薄膜，里面非常干净，不过马上过年了，时间不多，所以就抽空慢慢动工，用了好几天时间，因为以前从没有碰过烙铁，第一次用，焊接的无比难看……

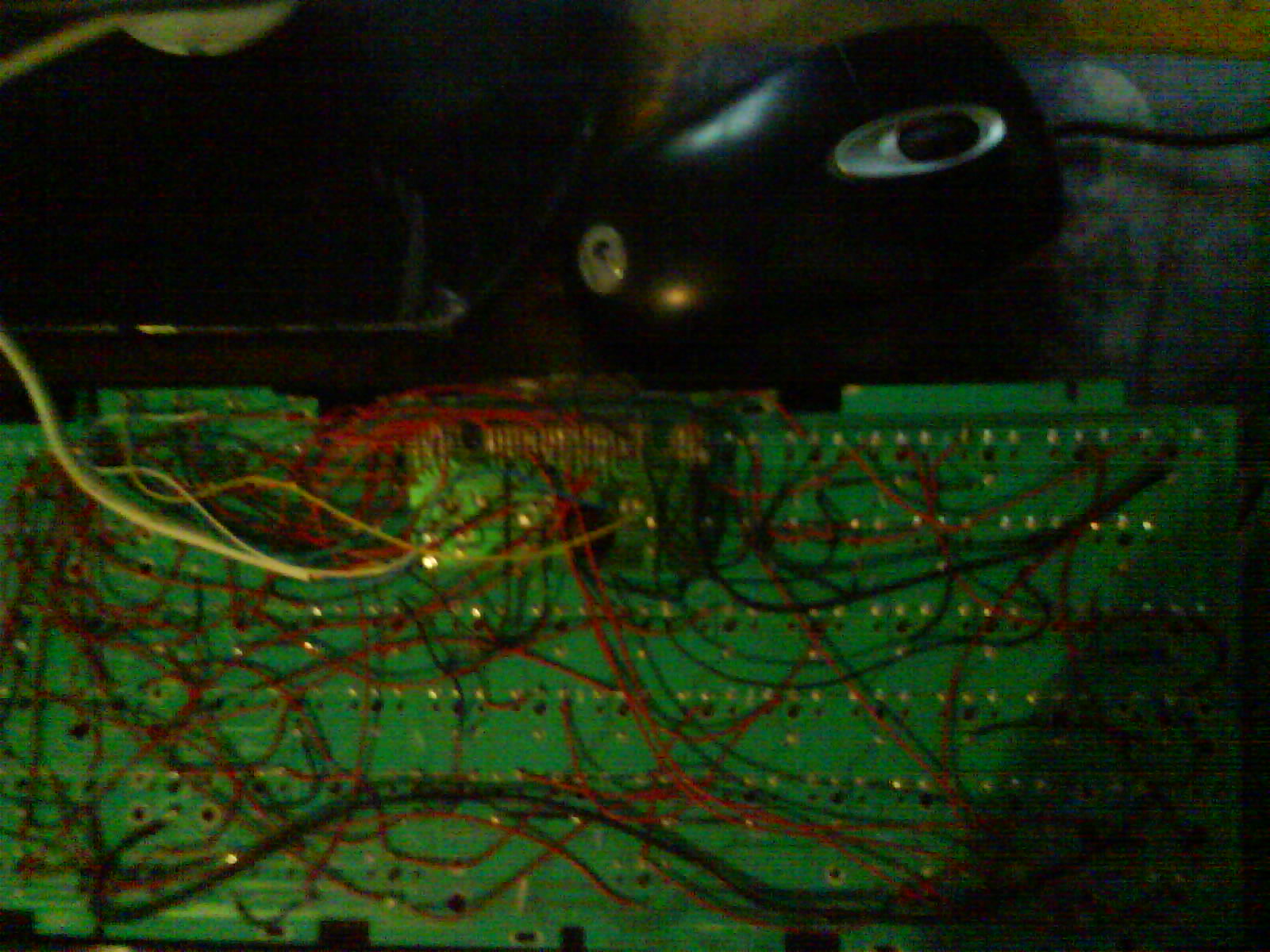

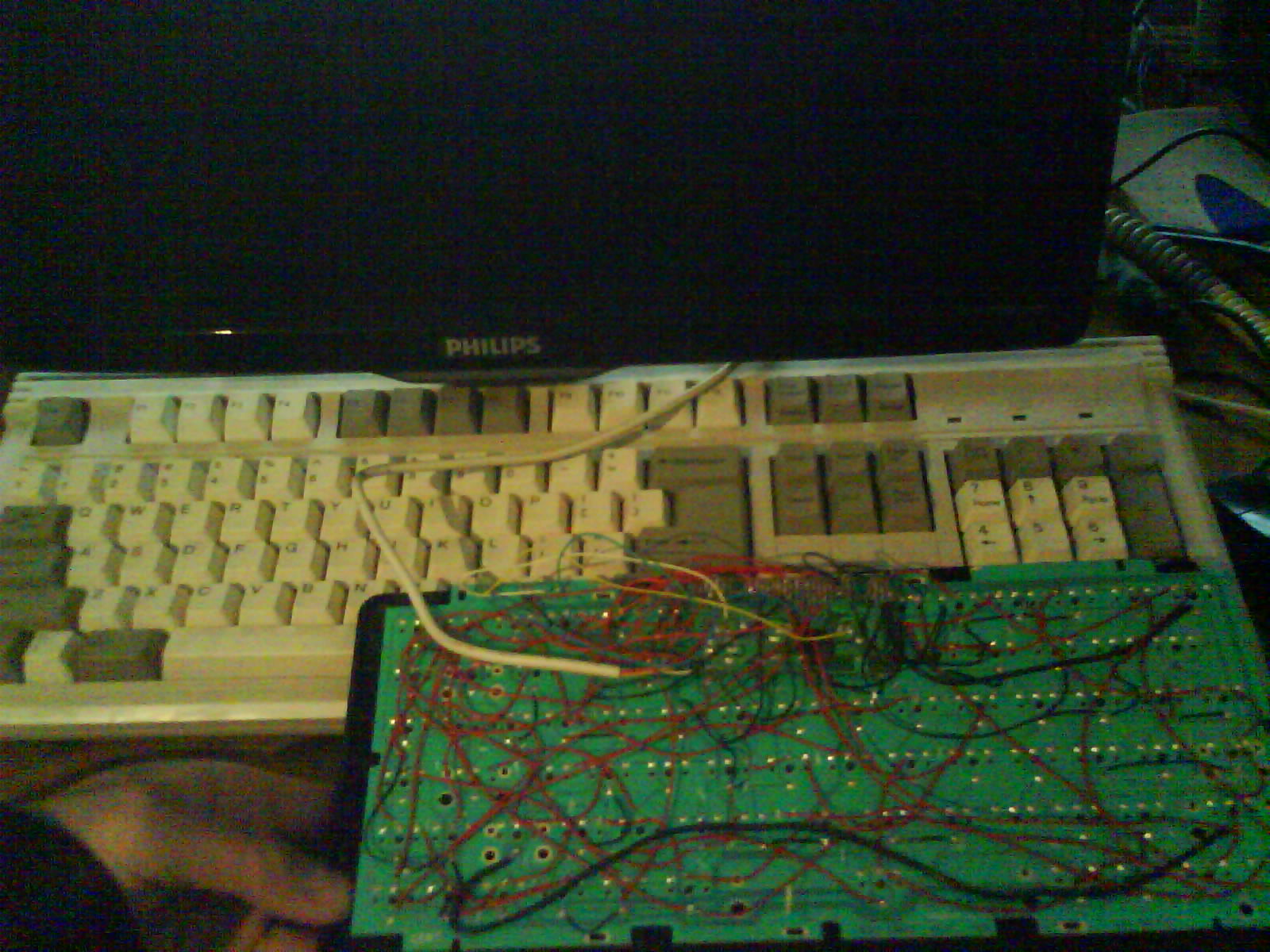

　　把４１２５的控制芯片剪掉，换上薄膜键盘的芯片，我只连接了部分飞线，原４１２５电路板上的部分线路，我还继续利用。第一次插到电脑上，没有成功，有一排键没有反映，还有几个键，连在一起，摁一个键，结果，软件上显示，有好几个键，都被摁下了。经过仔细检查，排除错误的地方，终于接好了它。


万用表用来检查通断，确实很有用，虽然我以前从没有用过，不过初高中用过电压表、电流表和欧姆表，所以也不算难。

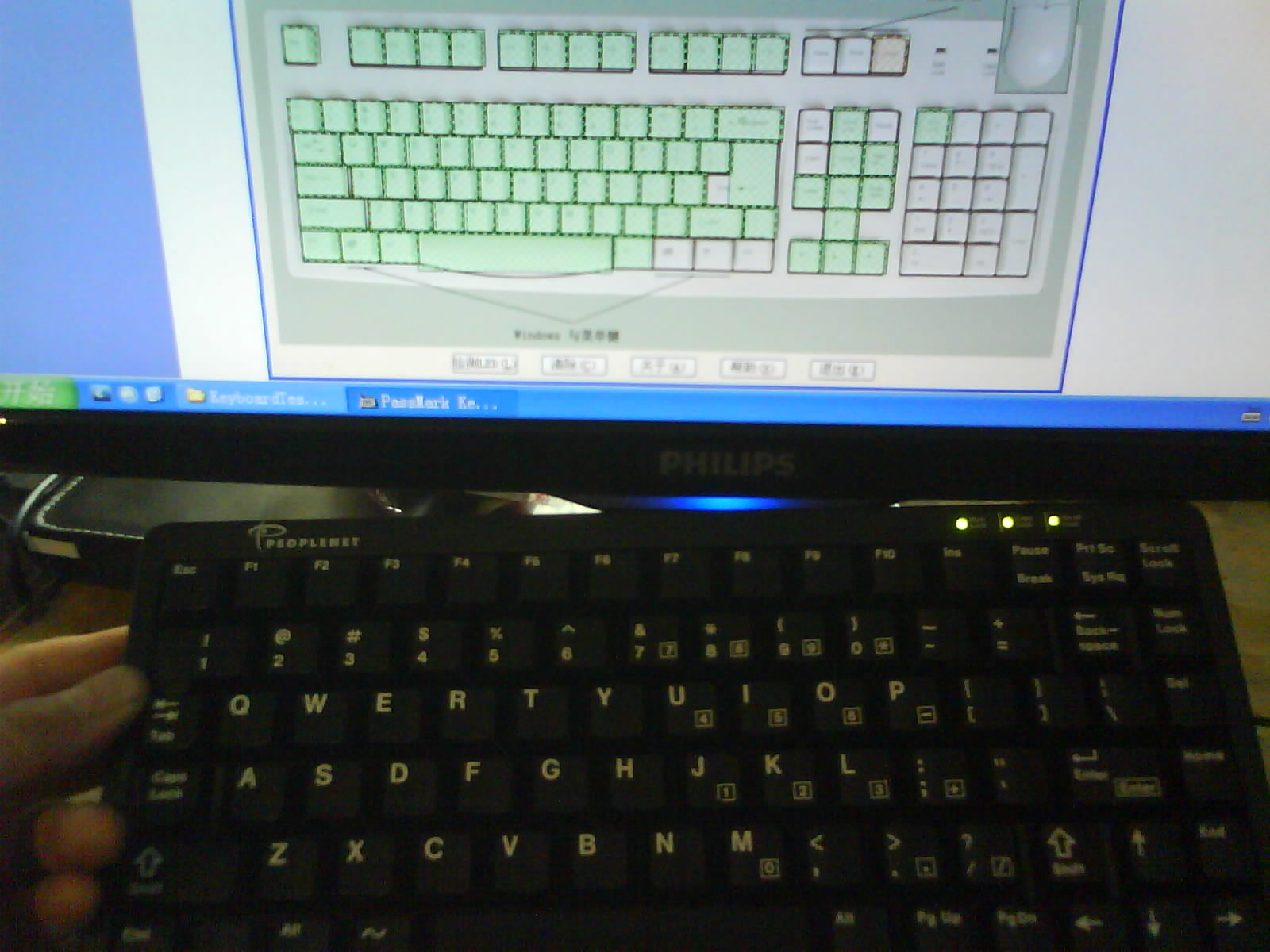

大功告成，呵呵，３个灯都能亮。^_^

　　不过，对ＭＬ轴的手感，我还在适应。觉得似乎没有ＡＬＰＳ轴的好。

　　下一步，我就打算改个樱桃青轴的玩玩，打算改成人体工学的，只留下主键盘区，不要Ｆ区、不要方向区、不要数字区。哈哈，一定很过瘾。
