艾酷复古猫鼠标拆解

human_tom

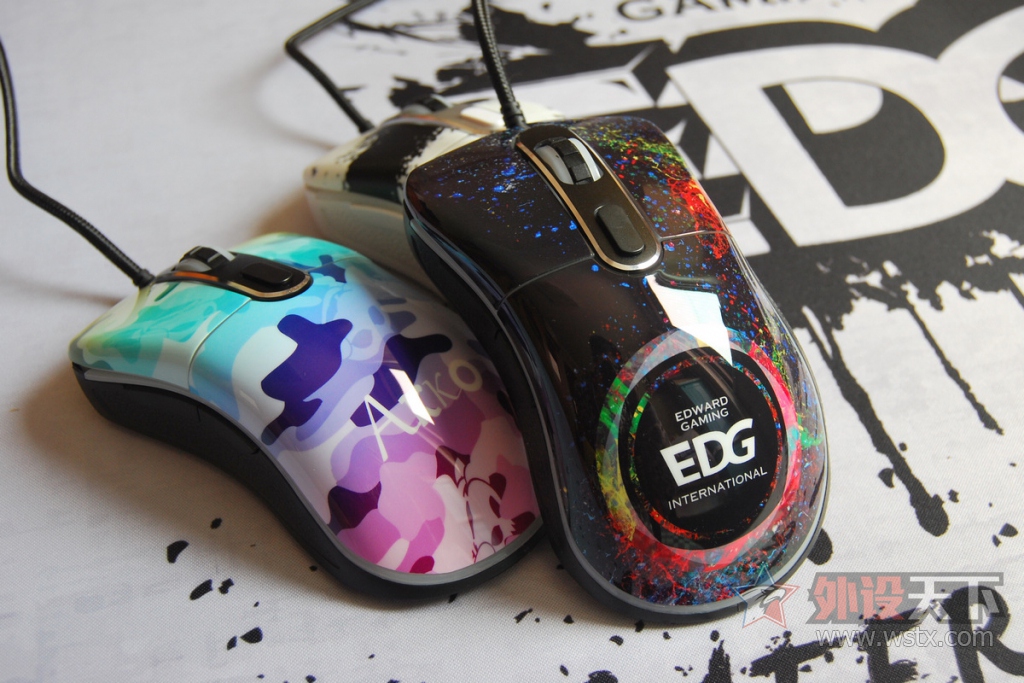

艾酷这个去年的新晋品牌出的第一款鼠标——复古猫鼠标，外观颜值的确是非常OK的，光面夺目质感强，磨砂面油脂光泽讨人喜欢。

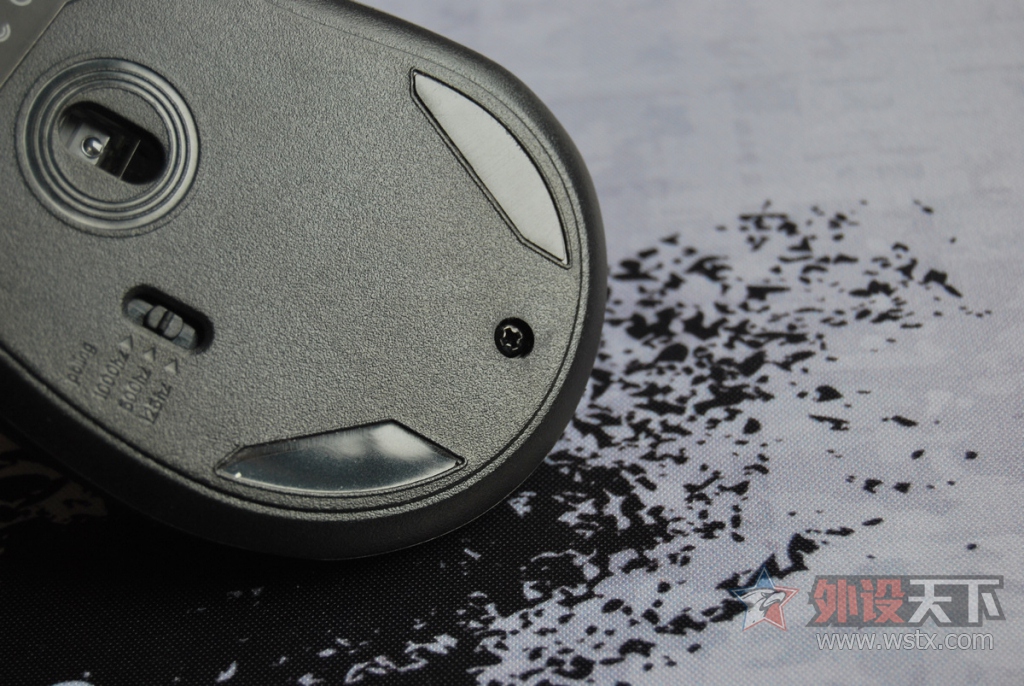

这么一款IE3.0的复刻鼠标，颜值很高，内在到底如何呢？我想通过拆解来跟大家一探究竟！鼠标外壳的唯一一个螺丝在底部，脚贴下无隐藏的螺丝。

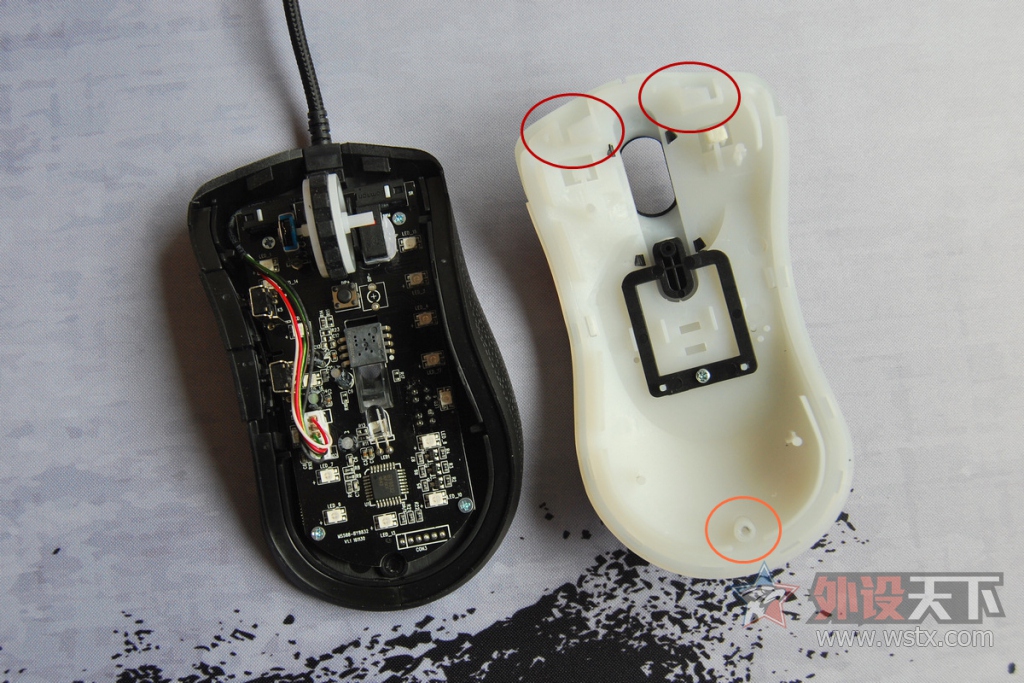

鼠标出线口是通过卡扣连接的，底部通过螺丝固定，让上下壳稳定连接。

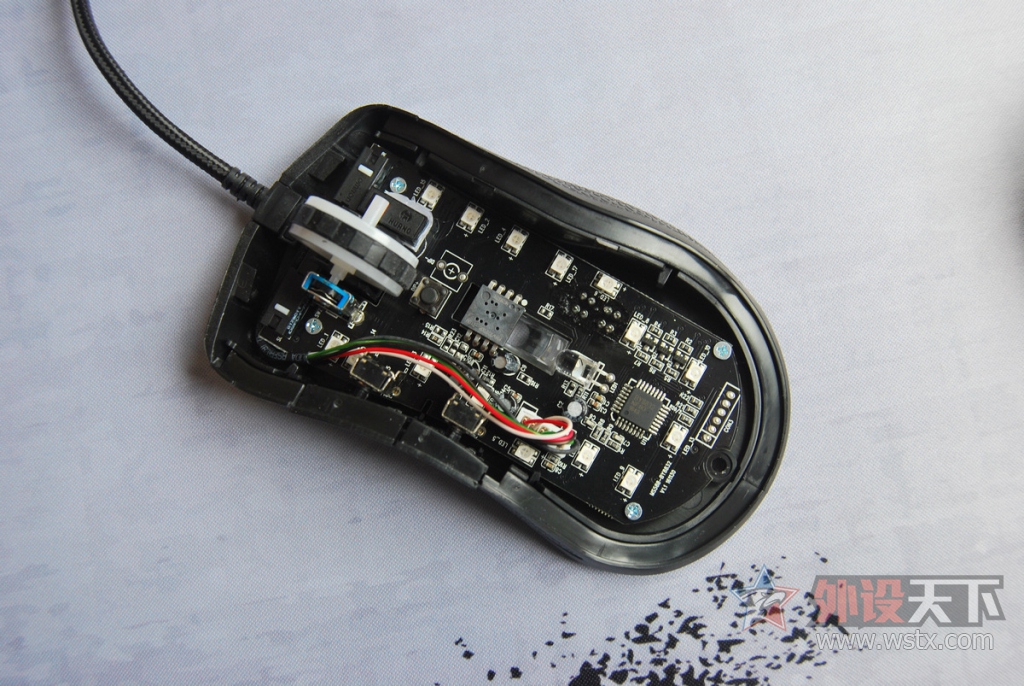

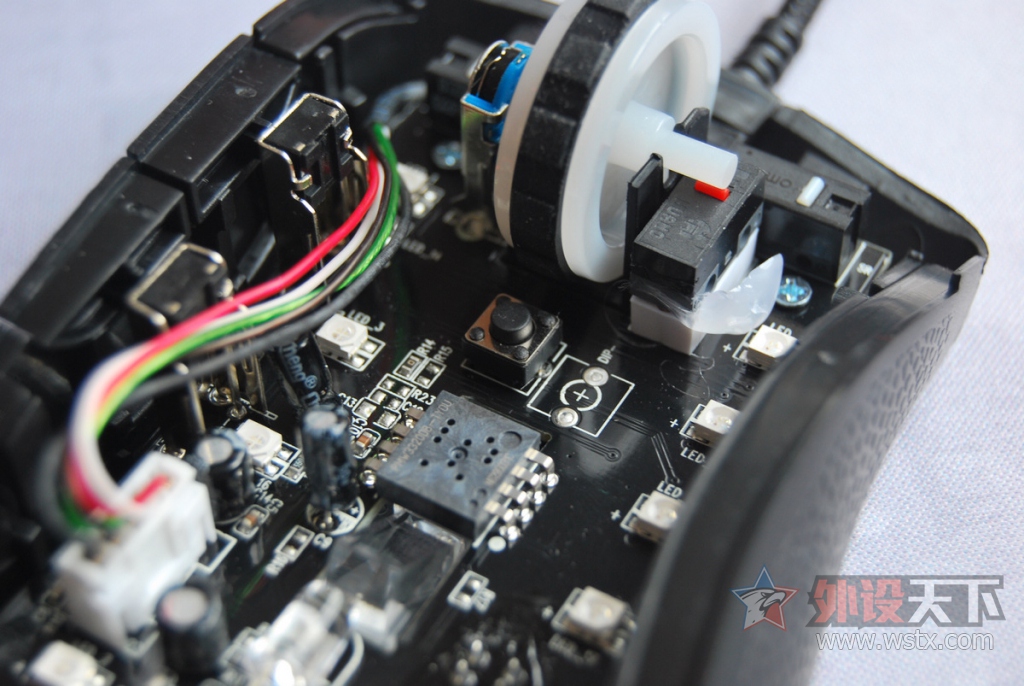

作为一款具有RGB流光灯效的鼠标，十几颗的RGB灯让灯光的过渡更柔和。

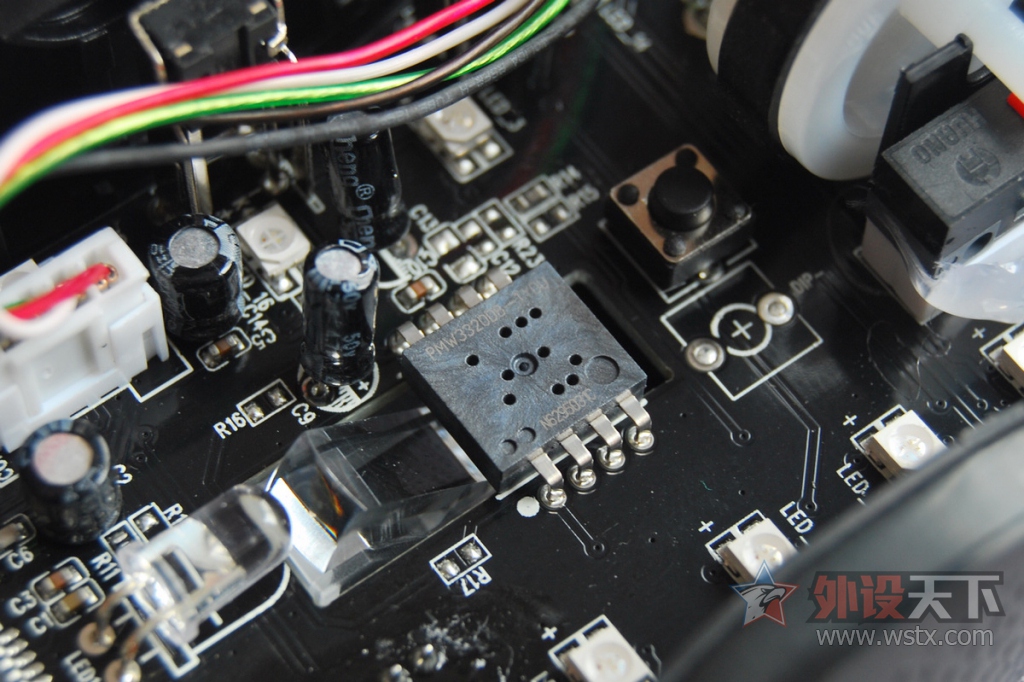

鼠标配置了PMW3320光学引擎，看到是8个针脚和鼠标的定位售价，也自然猜到了这款引擎是3050的进阶版，所以说能领先后者多少，估计也不太好说。

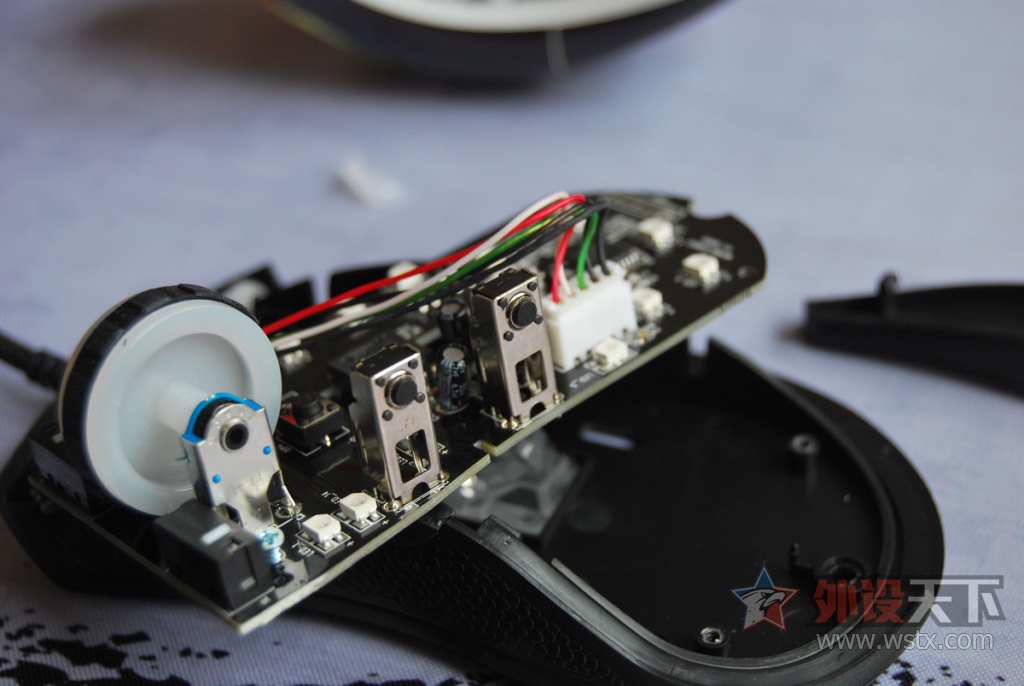

鼠标的左右键使用了大家熟悉的欧姆龙的10M微动。

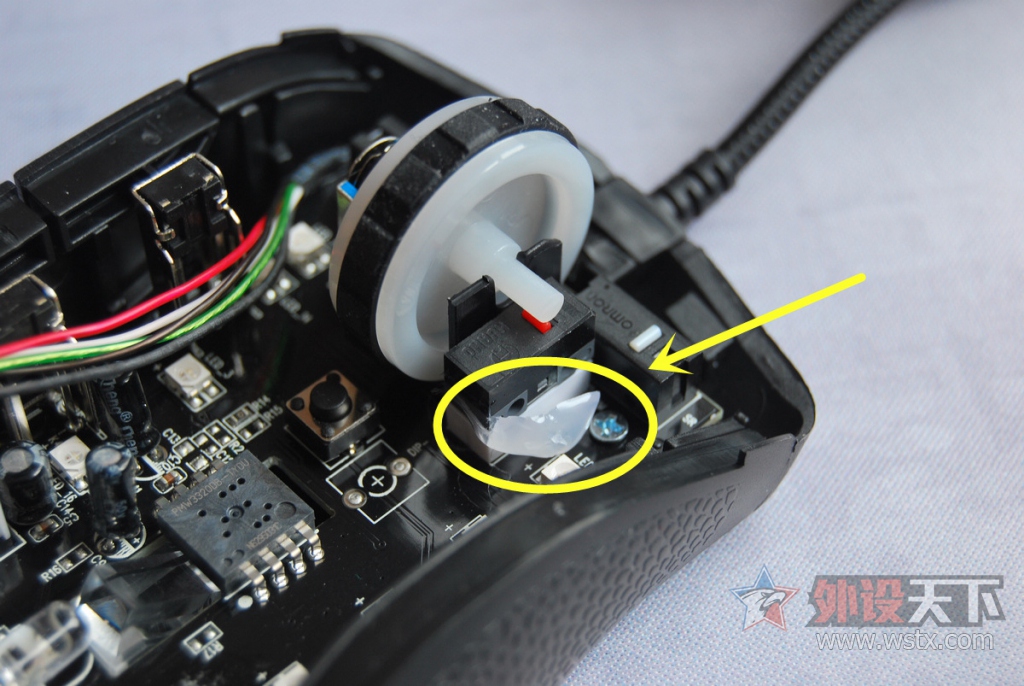

中键是华诺红点，黄圈处是一块热熔胶，貌似用来固定华诺红点和微动基座，但是却脱胶了，这里稍有不解。




DPI键使用了方形微动。

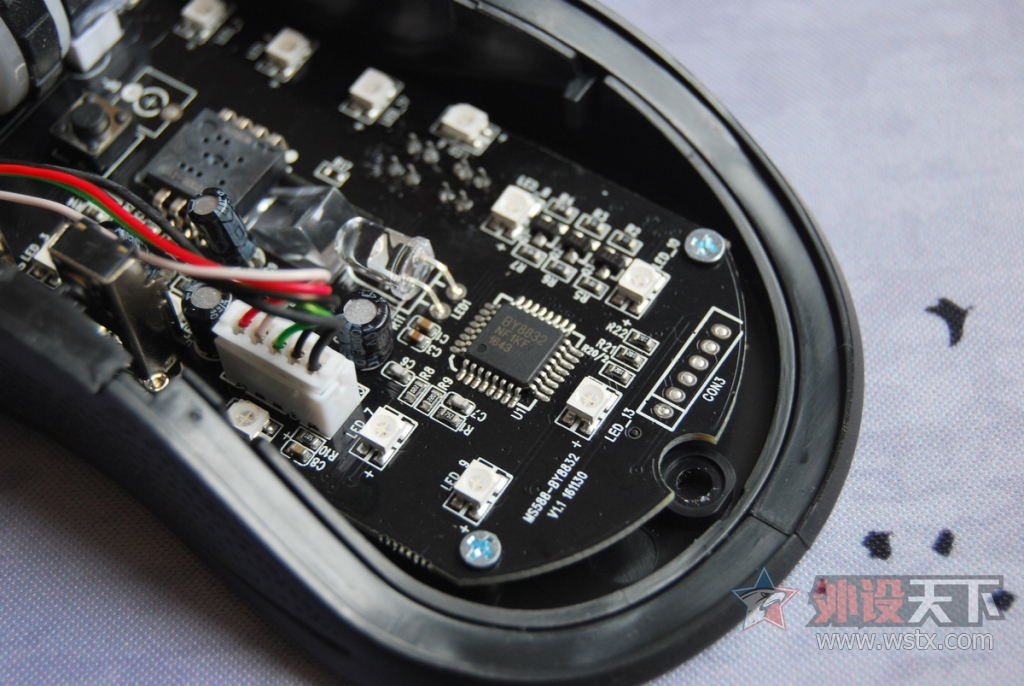

一颗型号为BY8832的IC。




PCB板切边加工还不错，焊点也没问题，针脚留的有点长。

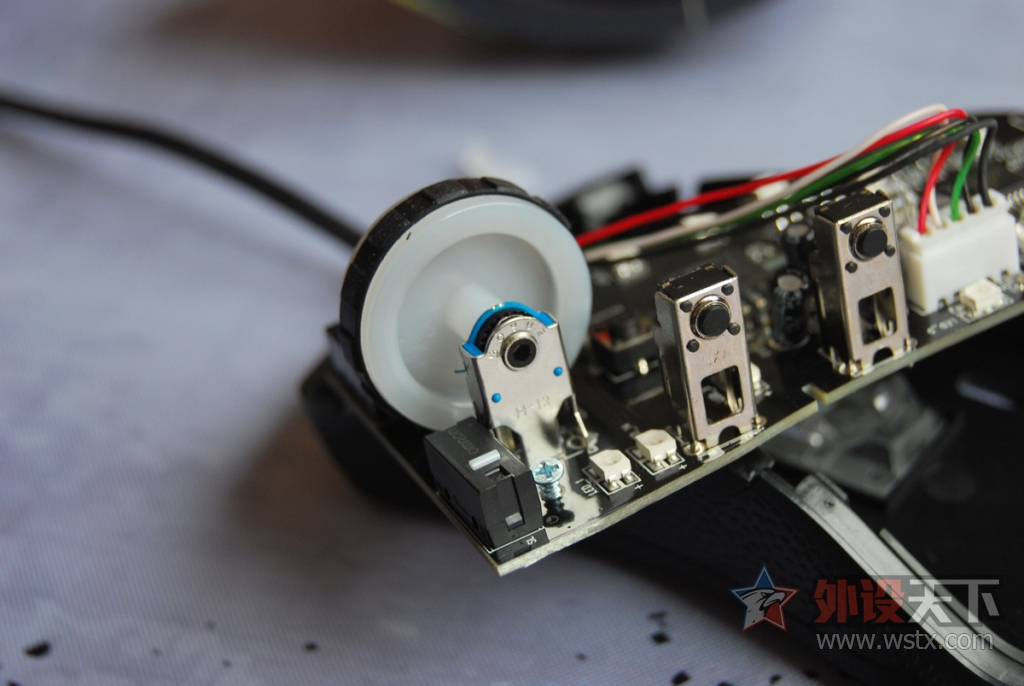

鼠标的两个侧键也是使用了方形微动。




滚轮特写。




侧边看着是一体成型的ABS模块，没有用塑胶类的材质做防滑辅助。




这是鼠标上盖，整体材质为雾化的透光材质，而且多层设计，看来为了柔和的RGB灯光在这个上盖上花了不少心思。

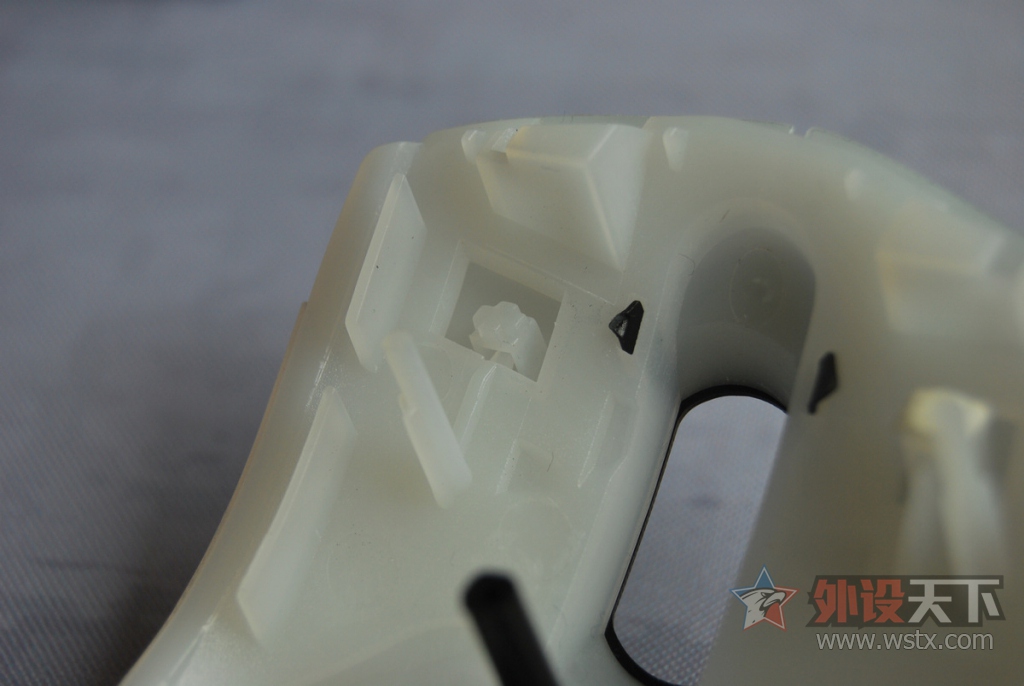

按键柱特写，十字按键柱设计。




这个左键看似厂家也经过了修正，不知道是个例还是通病，左键的按键柱上进行了“加厚”处理。




好了，整个拆解完成，对这款鼠标，应该有了更深一步的了解。

newhand2010

做工和设计都不行啊。
左键有空键程，解决办法竟然是贴美纹纸！
热熔胶是用来黏住微动和垫片的，防止过波峰时松脱。
引擎LED没有遮光罩。
13mm编码器、DPI键、侧键都是省钱的设计，手感一点也不好。
PS：拆解要有背面焊点图，能看出设计、工艺与厂家良心。

andropov001

赞一下，期待PBT鼠标的拆解

quwei80

还成！

蜡笔小丸子

厉害了，搁我就装不上了

human_tom

蜡笔小丸子 发表于 2017-4-12 15:01
厉害了，搁我就装不上了

管理员。。。。。蜡笔小丸子。。。是哪位。。。。

蜡笔小丸子

human_tom 发表于 2017-4-12 15:15
管理员。。。。。蜡笔小丸子。。。是哪位。。。。

新来的

human_tom

newhand2010 发表于 2017-4-12 13:06
做工和设计都不行啊。
左键有空键程，解决办法竟然是贴美纹纸！
热熔胶是用来黏住微动和垫片的，防止过波 ...

热熔胶就是暂时先黏住，然后防止在波峰焊的时候松动么？

PS焊点还可以，

human_tom

蜡笔小丸子 发表于 2017-4-12 15:18
新来的

新来的管理员！上个图大家认识下嘛！

蜡笔小丸子

human_tom 发表于 2017-4-12 15:19
新来的管理员！上个图大家认识下嘛！

我还是匿了吧
