深度剖析鼠标的光磁微动黑科技及优缺点分析改造——富勒G90

human_tom

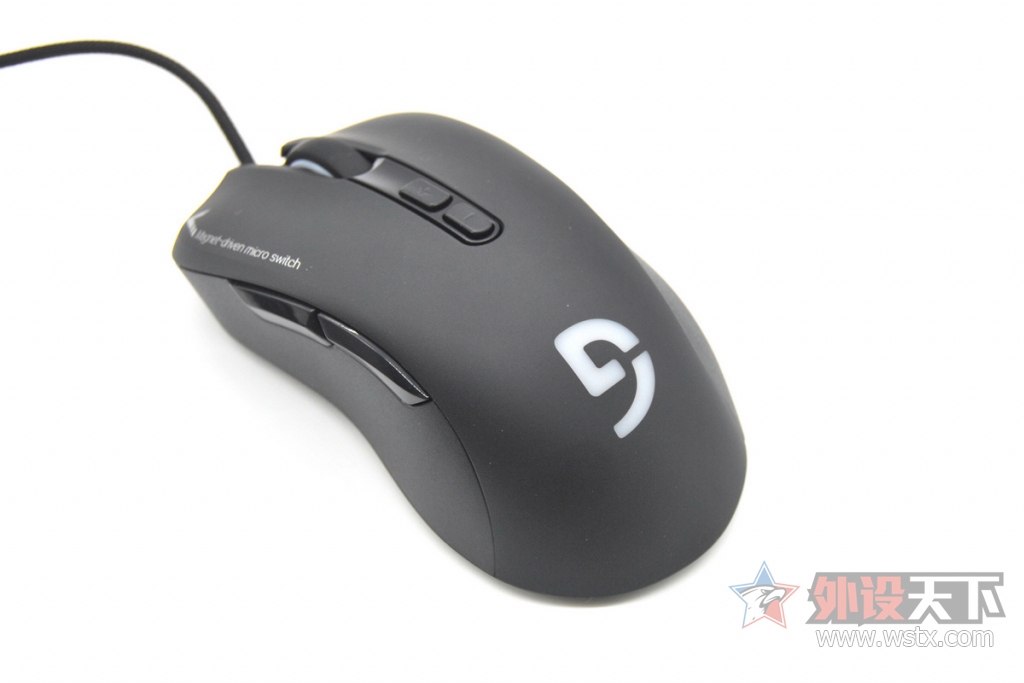

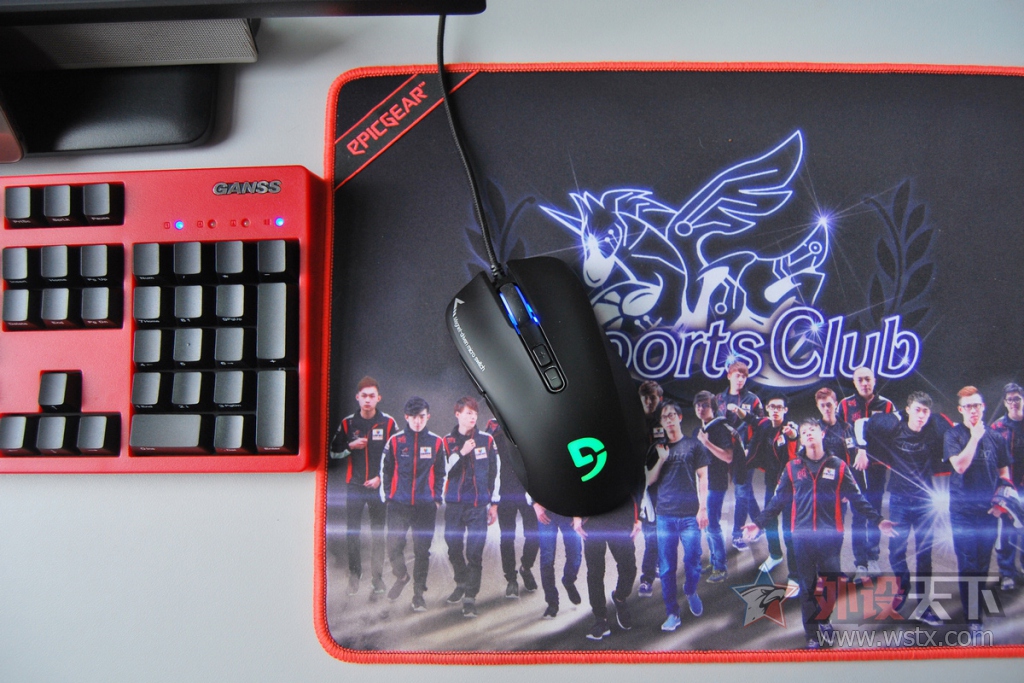

首先，鼠标的光磁微动可能大家还是比较的陌生，所以，本篇意在带大家了解光磁微动，对光磁微动的优缺点进行一个了解。我最近入手了富勒的G90鼠标，99元的价格，定位于入门级游戏鼠标，光磁微动是唯一的最大亮点。所以我针对这款鼠标先提出两个问题。
1、到底什么是光磁微动？
2、光磁微动的优缺点是什么？



1、到底什么是光磁微动？

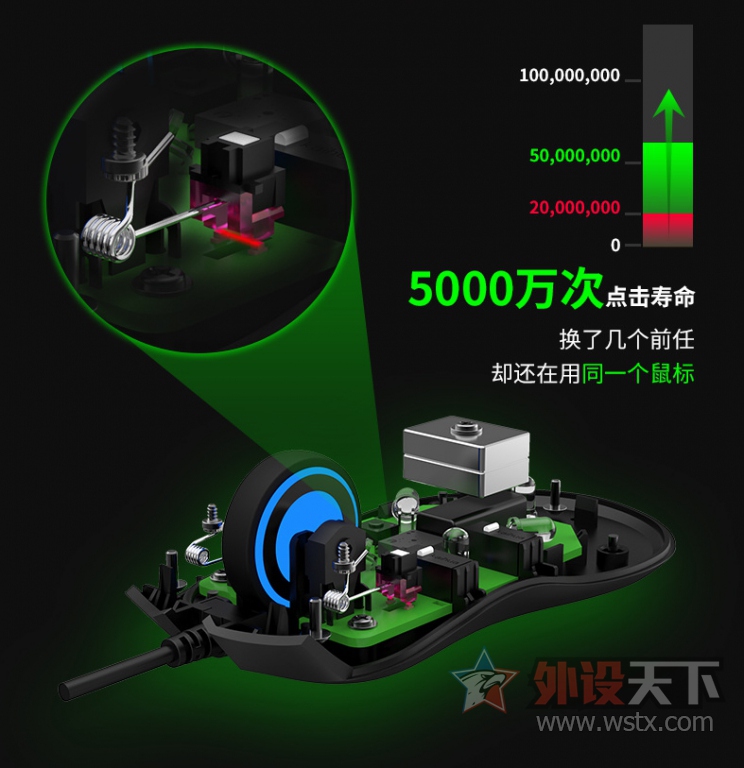

熟悉鼠标构造的小伙伴都知道，微动是鼠标点击的触发开关，一定程度上决定着鼠标的点击手感和使用寿命。大家熟悉的欧姆龙，凯华，樱桃都有自家的鼠标微动开关，并且种类颇丰，一旦鼠标出现了双击和点击确认上的问题，那通过换个微动就能解决。今天要带大家认知的是光磁微动，请看下图。可以看到用一整套的弹簧、磁铁、模具，光耦合开关组成一个鼠标的“触发系统”，这就是光磁微动。光磁代表了光耦合开关和永磁体。微动其实已经并无实质意义，只是说取代了传统鼠标微动的作用。

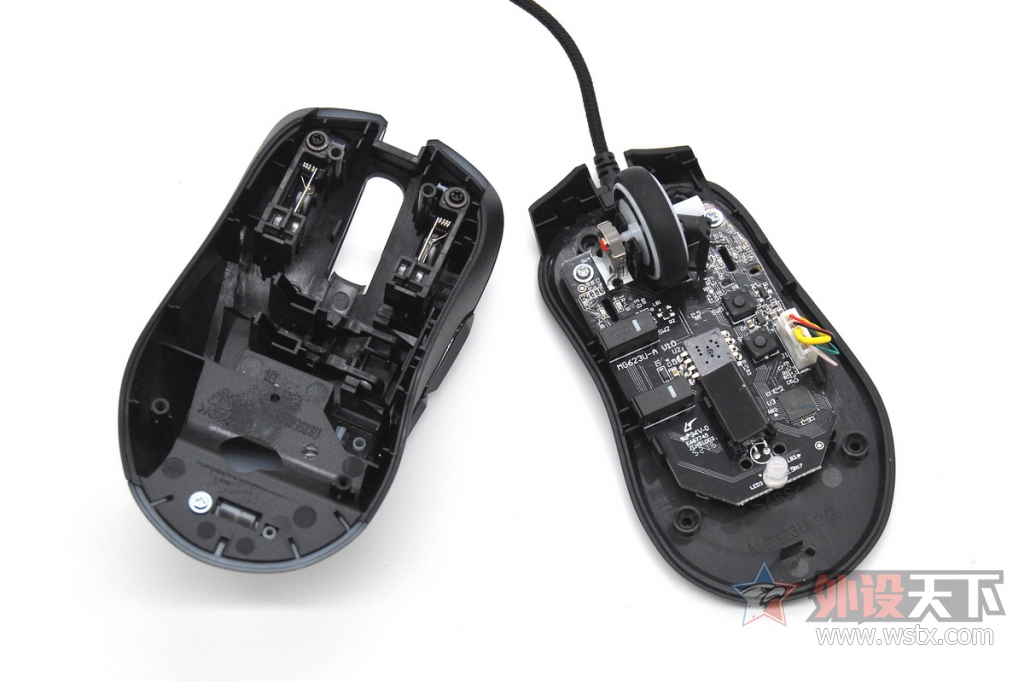

拆开富勒G90鼠标后，左右键光磁微动模具结构相对来说还是比传统的按键柱复杂了不少。左右键的总成有点类似大罗技近两年的鼠标按键张力系统，G90通过弹簧的连接的确是消除了按键空键程。解决了鼠标界的一个大难题。

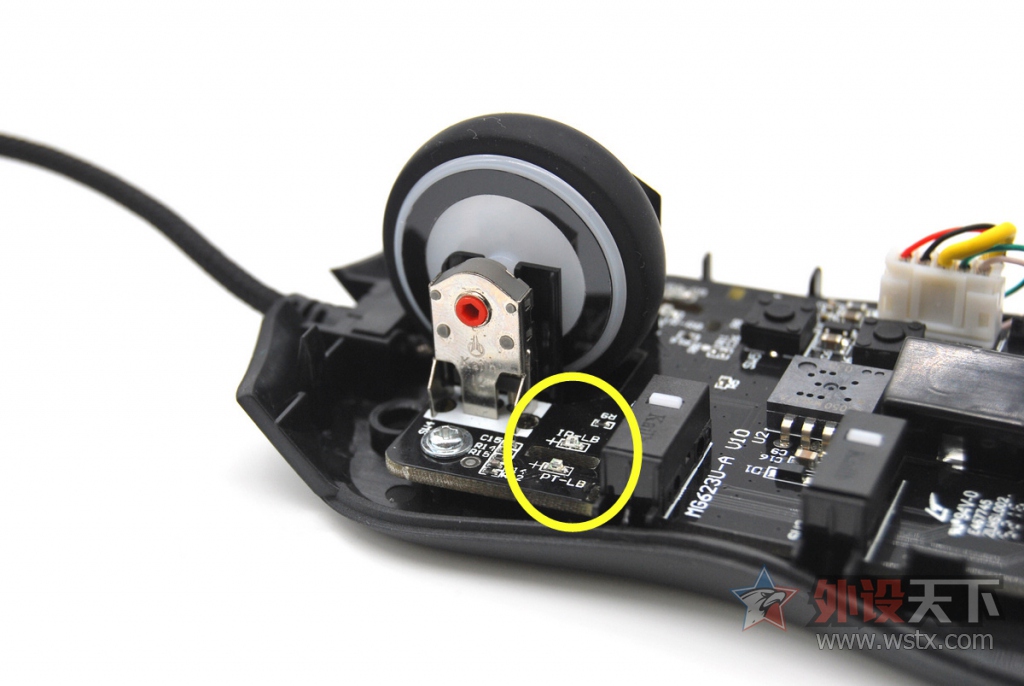

图中黄圈处，就是PCB板上的光电开关，鼠标通电后，光电开关就会有光线发出。这个开关就像目前流行的机械键盘光轴触发开关，将其活用到鼠标上来，就成了鼠标的按键触发开关。

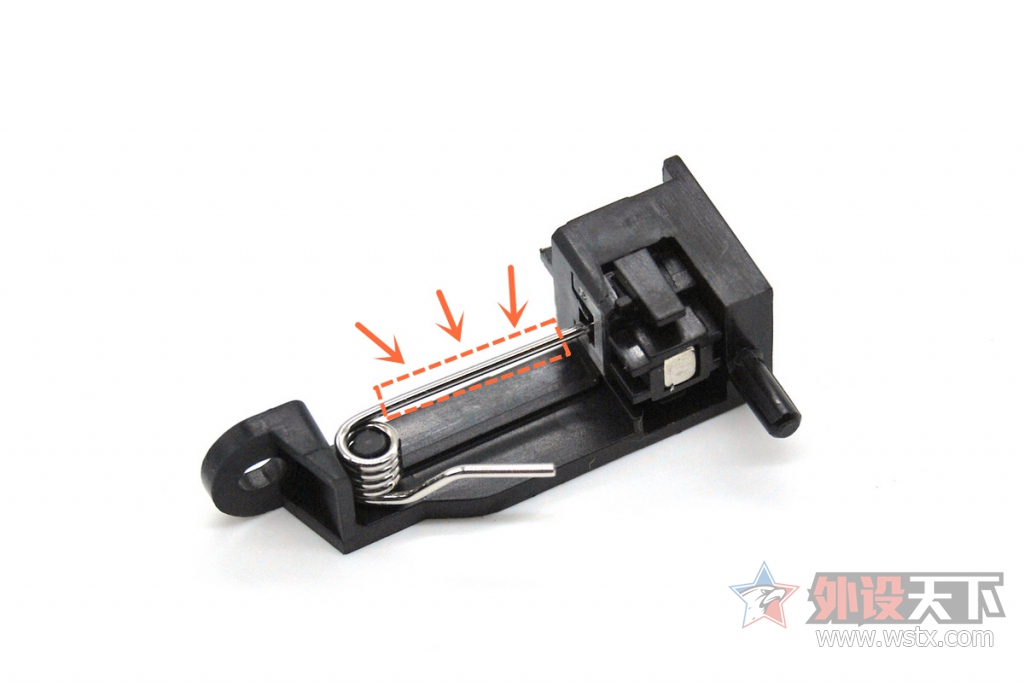

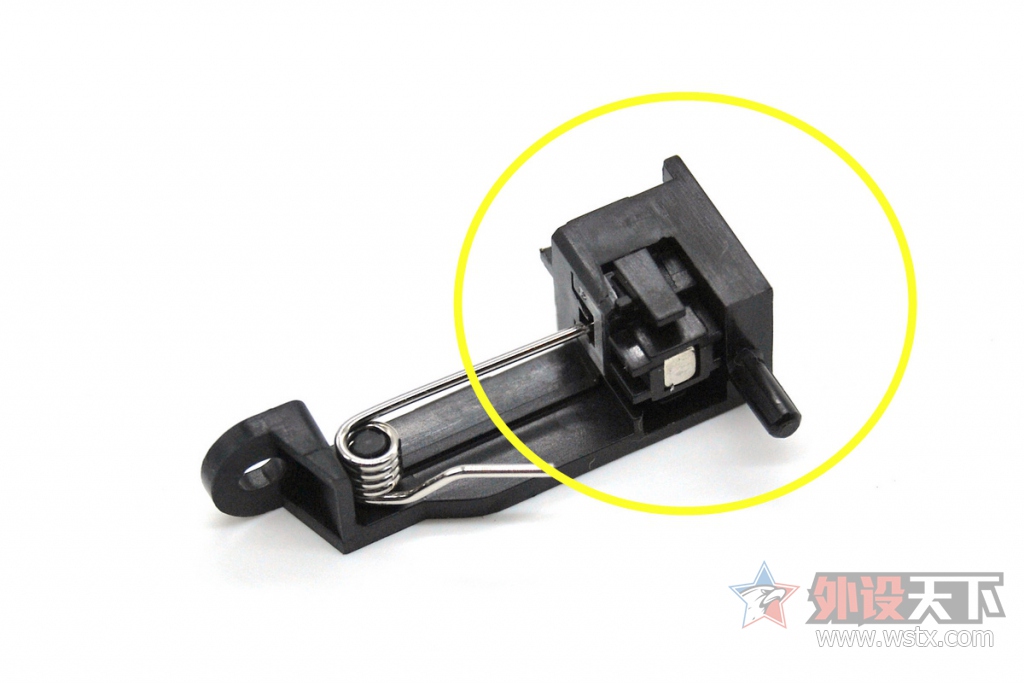

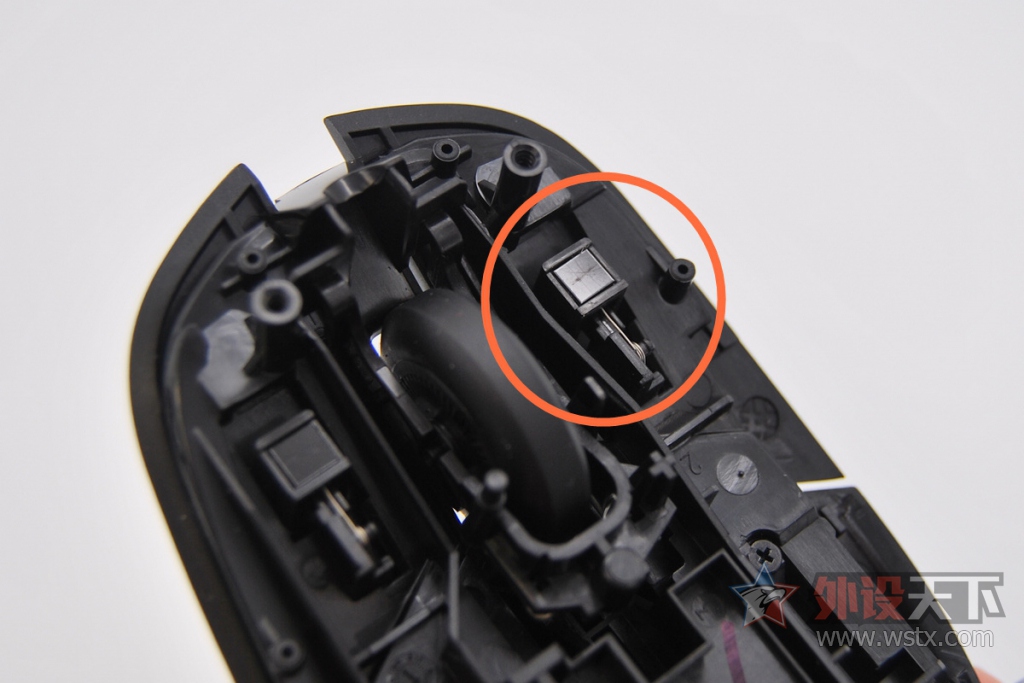

再说按键的总成，弹簧杠杆，永磁体，永磁体用磁力将松开按键后的开关恢复原位。比起传统的微动弹簧更灵敏（至少在新鼠标的时候如此，不知道永磁体磁性能否耐得住时间的考验）。在这个黄圈处，有控制光线通过与否的单元。我现在不知道按下左右键后是光线通过触发开关，还是按下左右键后是光线通过状态变成不通过而触发开关，这个其实都是一样的，通过内核的计算设定就能达到一样的效果。


2、光磁微动的优缺点是什么？

介绍完“光磁微动”，再说说它的特点吧。

优点一：解决空键程的问题

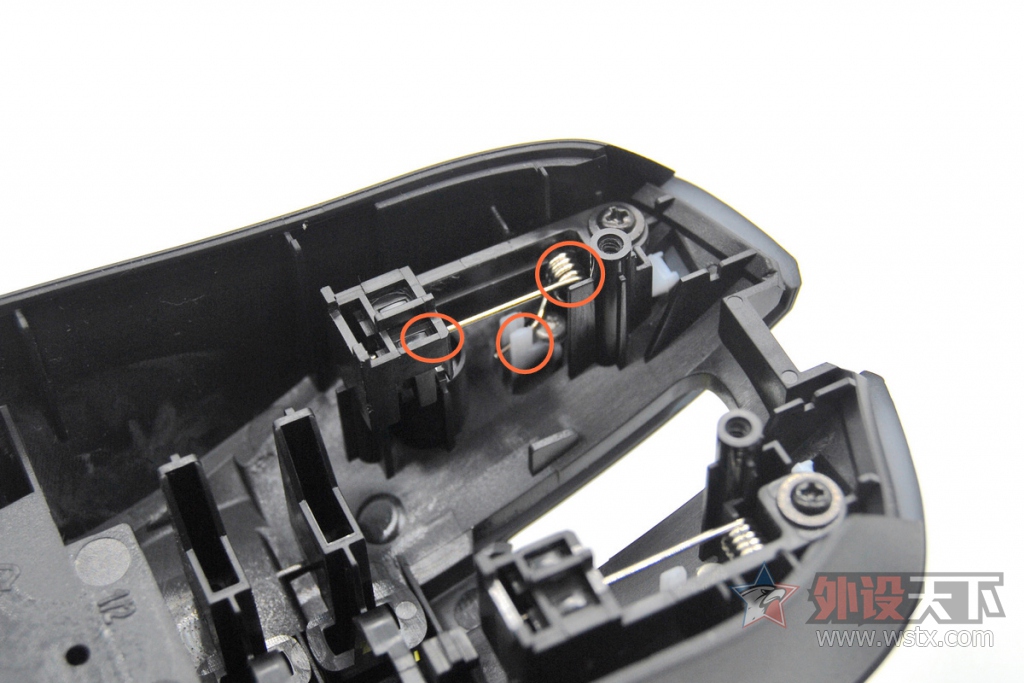

富勒G90这款鼠标上的光磁微动，最大的优点是解决了空键程的问题，这是所有鼠标都在力求做到的一点，包括我上述说的罗技，通过复杂的按键张力系统来解决，最便宜的G302鼠标也要近200元的售价，更别说高阶的G303，G403等等了。(下图是我拆解G303鼠标拍摄的按键柱张力系统)


优点二：理论上是提高了鼠标左右键的寿命。

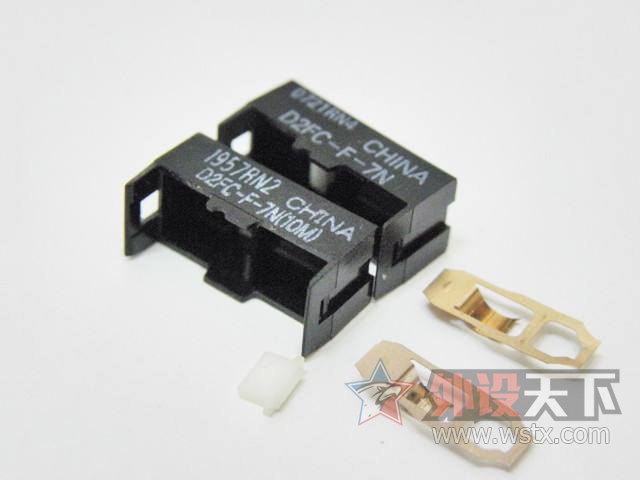

因为按键的寿命不在依赖于鼠标微动里的合金弹片和触点了，而是用光耦合开关，磁铁，弹簧杠杆来一同协作。应该来说，按键的物理磨损相当小了。


优点三：按键回弹相当的迅速
不再依赖于传统微动弹片，而是用永磁体的磁力来控制回弹，使的按键回弹非常快，在激烈的RTS游戏和MOBA游戏中，能够先人一步，胜人一筹。

缺点一：按键声音太大了！
按键声音大其实在激烈的游戏中或许不会太在意，但是正是因为声音的存在，总会感觉触发的速度不够快，形成一个心理障碍。又或是在夜晚，可能会达打扰到室友的学习休息。所以，按键声音大是富勒G90的最大缺憾。

所以我着手开始进行改造，所谓失败是成功之母，在经历了一些弯路之后，终于寻求到了一个还算OK的解决方案。
1、首先在光磁微动各个触点上涂抹一些润滑硅脂。（对声音的减轻没有多大帮助，但是对按键力度的减轻还算起到了少许作用）


2、在弹簧杠杆上附上一层双面胶（起到一个胶皮的左右，减轻其振动，但是效果也不明显，PASS掉）

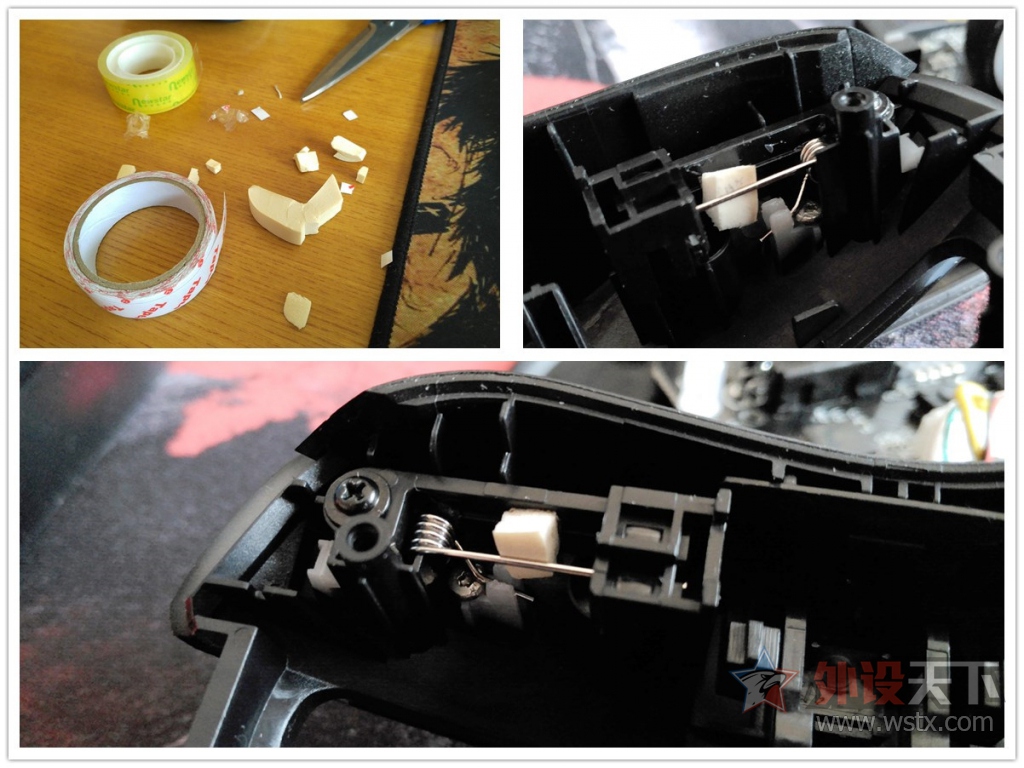

3、最终还是用了儿童防撞条和双面胶组合，在弹簧杠杆和旁边的ABS塑料壁上安置一个减轻振动的“小装置”。请看下图，成功地将光磁微动的击键音降到了普通鼠标微动的级别。（这里一定要多次尝试，一定不能对弹簧杠杆形成很大的阻力，但是又不能接触不到杠杆，以稍稍轻触为佳）



缺点二：按键的力度偏重。
其实传统的微动也是有按键力度的大小之分，但是这款富勒G90的光磁微动使用下来，还是觉得偏重了一些，可能我平时使用欧姆龙的10M，20M微动用惯了。还是希望对其按键力度进行一个调教。通过在光磁微动各个触点上涂抹一些润滑硅脂，问题解决了。


除了这些优缺点，我个人还有一些想法，比如就是大家都比较关心的光耦合开关（跟机械键盘的光轴触发单元类似）的寿命到底如何？传统鼠标能够通过更换微动修好鼠标，但是光磁微动鼠标一旦光耦合开关坏了，那这鼠标就是废了。还有长期使用的永磁体的磁性是否能够保证使用？这关系到鼠标的寿命，毕竟这些原件的购买更换都不像传统鼠标微动那么方便。当热这些也只能通过市场的长期反馈和玩家的长期使用才能知道了。

富勒G90鼠标优缺点分析：

优点1：光磁微动的运用，暂且归为优点吧，毕竟是鼠标的最大卖点，关于光磁微动的认知和优缺点分析请看第一部分。

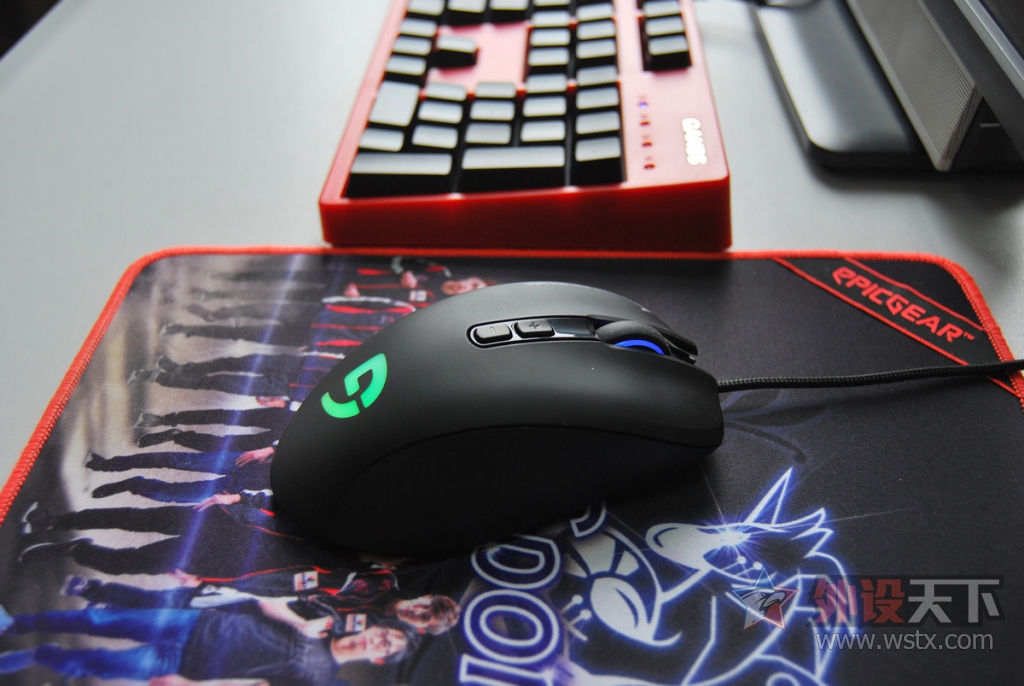

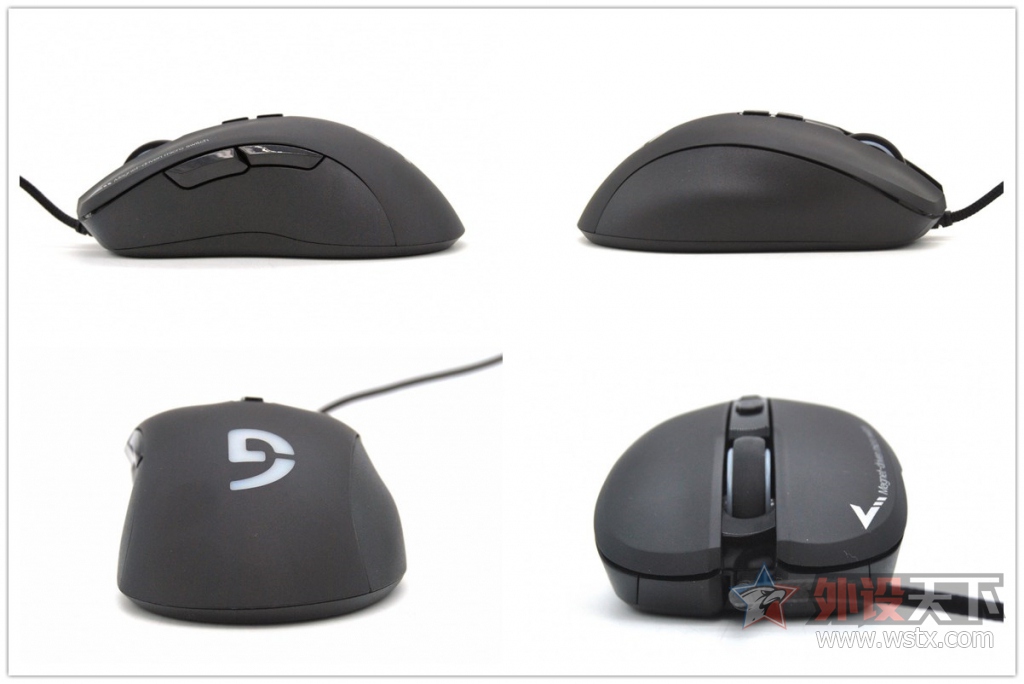

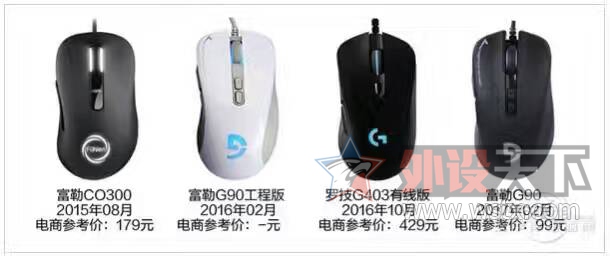

优点2：良好的拿捏手感。一款鼠标用再好的引擎，用再好的材质，用再好的微动，都离不开手感，反而，我觉得鼠标的手感是第一位的，大家选购鼠标时，肯定会对捏握的手感最感兴趣，这也是实体店选购鼠标的优势，现在网购发达了，发现买了一只高参数的鼠标回来，拿捏不舒服而闲置的小伙伴我看不在少数。请看下图，发现有个罗技的G403列入其中，而且全无违和感，可以看出富勒G90这款鼠标的版型还是跟大家熟知的G403类似的。当然，更像是自家更早的产品模具CO300。


优点3：做不插值的A3050，记得之前不插值的A3050艾瑞克出过一款，目前市面上大多使用A3050的鼠标普遍存在着插值。最高4000DPI比比皆是。其实A3050原生最高支持到2000DPI。对于我日常使用1500DPI-1600DPI来说，已经完全足够了。其实也不是诸多品牌不愿意去做不插值的A3050，只是消费者只看数值，不看实用表现的小白太多太多了。（插值有什么坏处？鼠标移动发飘，在此不做铺开表述）


优点4：鼠标外壳材质全黑，有点罗技黑科技的味道，我个人不是汗手，倒非常喜欢这黑色ABS的手感。鼠标线为偏细的编织线材，耐用同时也柔软。


缺点1：LOGO是一个数字“9”，代表富勒的9系列——高阶游戏系列。但是大家都莫名想起了罗技。。。有山寨嫌疑。

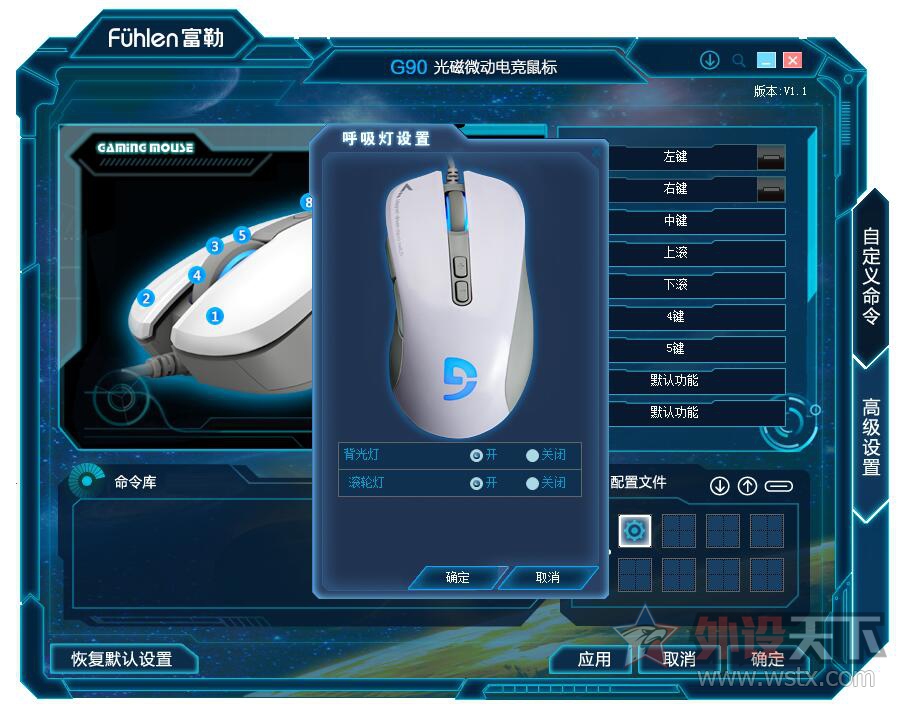

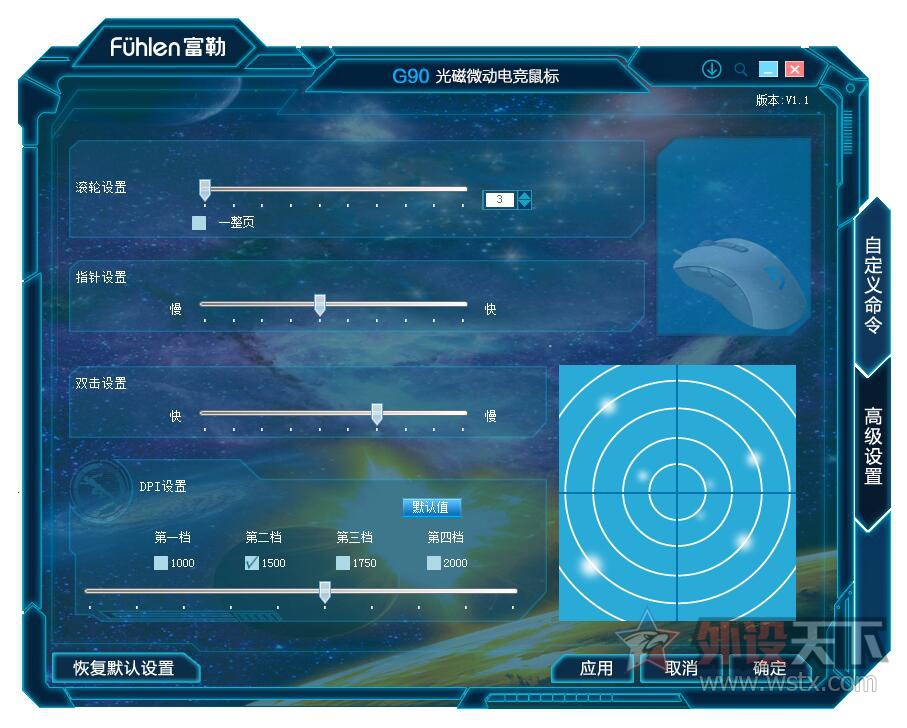

缺点2：鼠标驱动界面山寨风。DPI调节500-2000，步进250，着实造成一些设定困扰。通过驱动可调3000DPI和4000DPI。


缺点3：按键声音过大，按键力度偏重。（这个已经在光磁微动里说过，在此不做铺开描述）


缺点4：鼠标的尾部RGB灯能进行流光变化，但是滚轮处灯光只能为蓝灯。。。这样的配色真的好么？反正我觉得是缺点。



总结：

作为一款99元的光磁微动入门级游戏鼠标而言，富勒G90还是展示出了满满的诚意，想尝试下光磁微动的小伙伴不妨入手试试。
