POKER混光改好啦。。随便发一堆图。。

混日子的猴子

前段时间发过一个帖子了。。是说要改背光，然后问了关于板子上少元器件的问题，不过问题并没有得到解决。。我还是不知道板子上少的那些元器件到底是什么。依然期待解答@凹凸
我改的是插件式的，就是随时可以换灯，不用焊接了。为了实现这个目的，只能开轴，然而有钢板在，又打不开轴盖。只能把所有轴都拆下来。。。还好拆轴倒是不怎么费劲，不过这一拆发现问题了，目测有十多个轴手感不太对，我有点强迫症。手感不对我就没再用，于是某宝去买轴了。。买了几个绿轴，和青轴。替换掉手感不对的轴，顺带着把ESC、回车、空格都换成了绿轴。。
然后买了一大堆的LED。卖家第一次发错货。。于是又买了第二次，然后每个LED头部都用砂纸磨平，这样效果会更好一些。于是折腾了大概五个晚上，大约6~8小时。。搞定。配色我都想了好久，因为主键区的键数不够，导致只能排六种颜色，本想改彩虹的强迫症又犯了，纠结了好久最后把橙色拿掉了，直接红黄绿青蓝紫。最后看起来也还可以，就是黄灯亮度比较低，低亮度的情况下看着很不舒服。。过段时间考虑换套键帽。不知道各位有啥好的键帽推荐么？


开工前的键盘。。

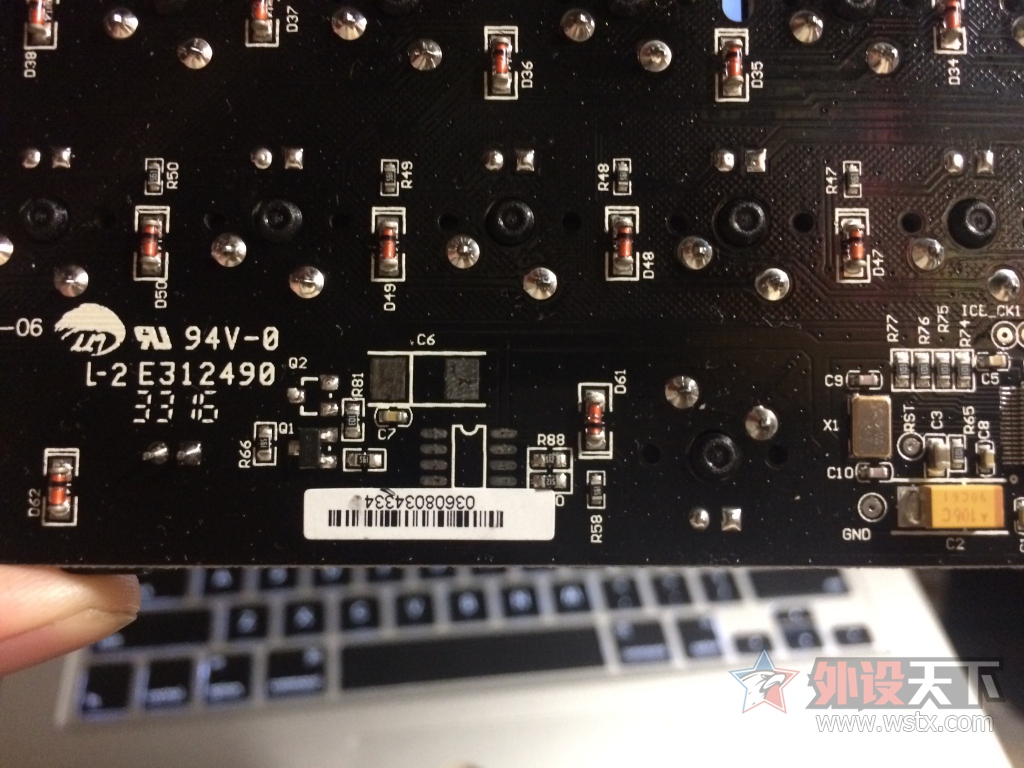

这块区域就是我说的少元件的，但不知道是什么用的。。求解答求解答求解答。。


主控。和我弟的poker2对比一下发现电路布局完全相同，主控上贴着的贴纸都是一样的。。我买的是升级版poker所以我也不知道到底是什么型号。。

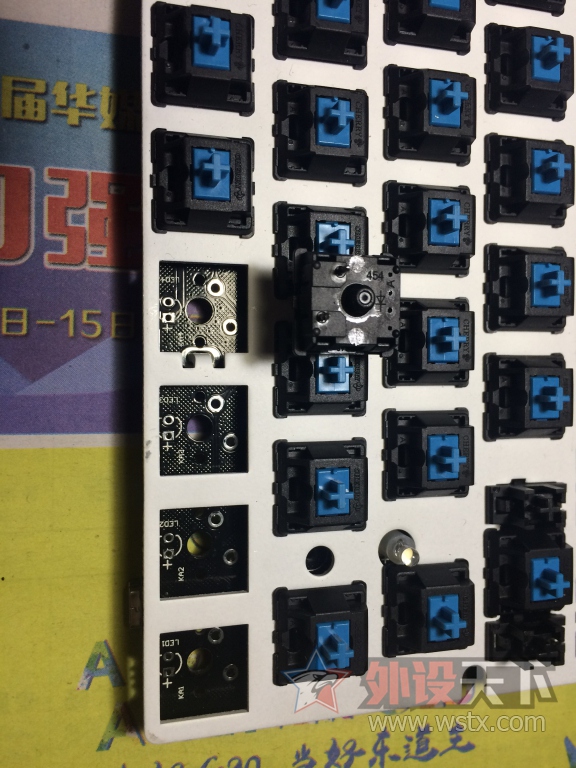

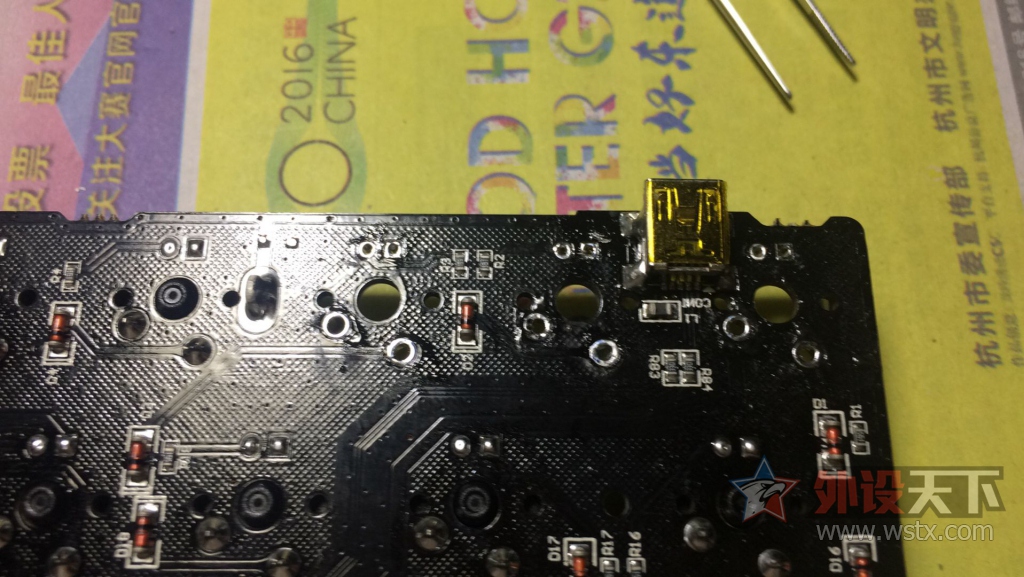

已经拆了两个下来了。还算好拆，这键盘焊盘和过孔都比较大，焊盘大不容易掉焊盘，过孔大比较容易吸锡。

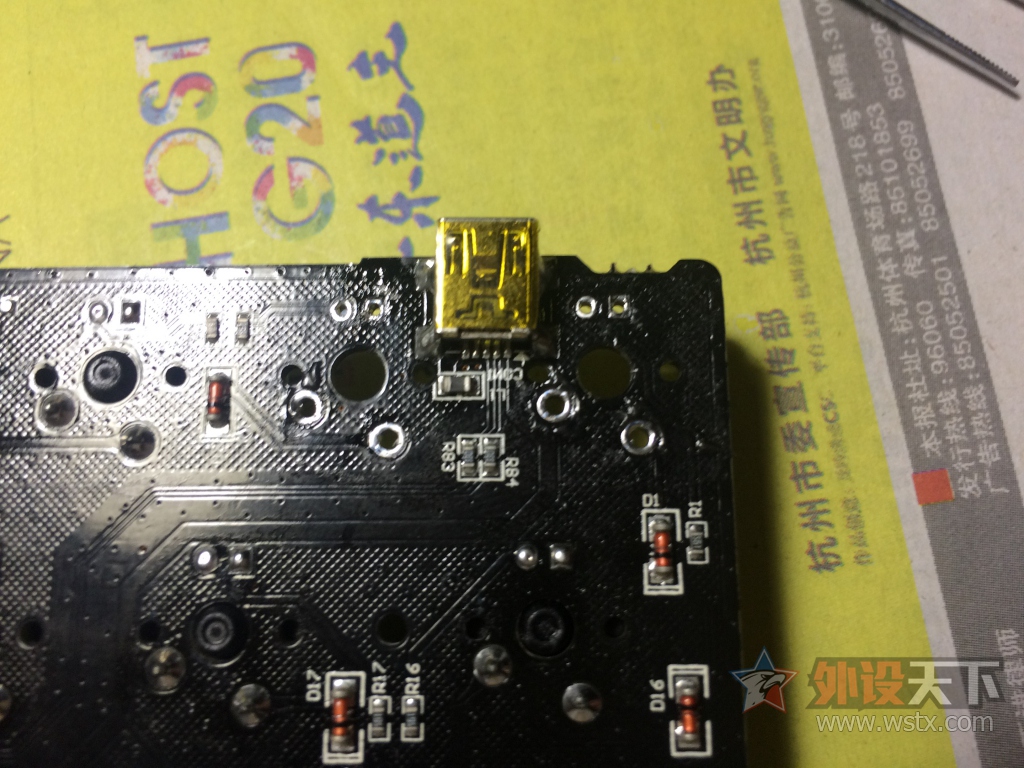

USB口部分，以及拆掉轴的焊盘和过孔。

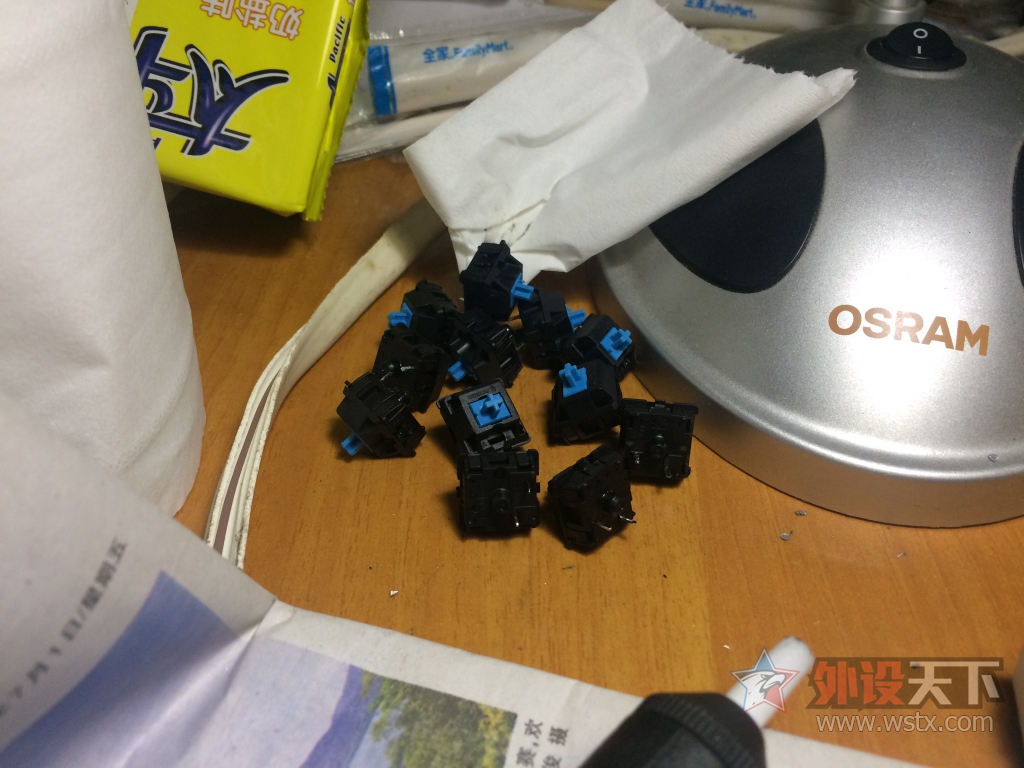

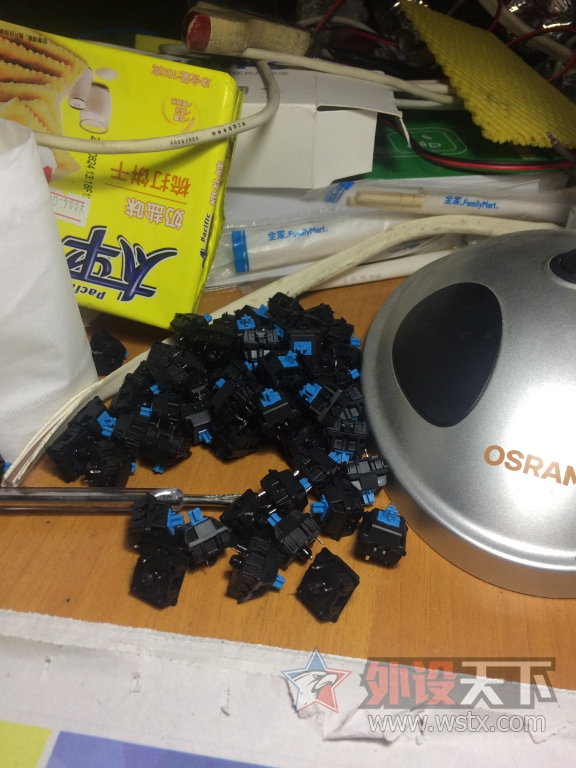

这是拆下来的轴。。

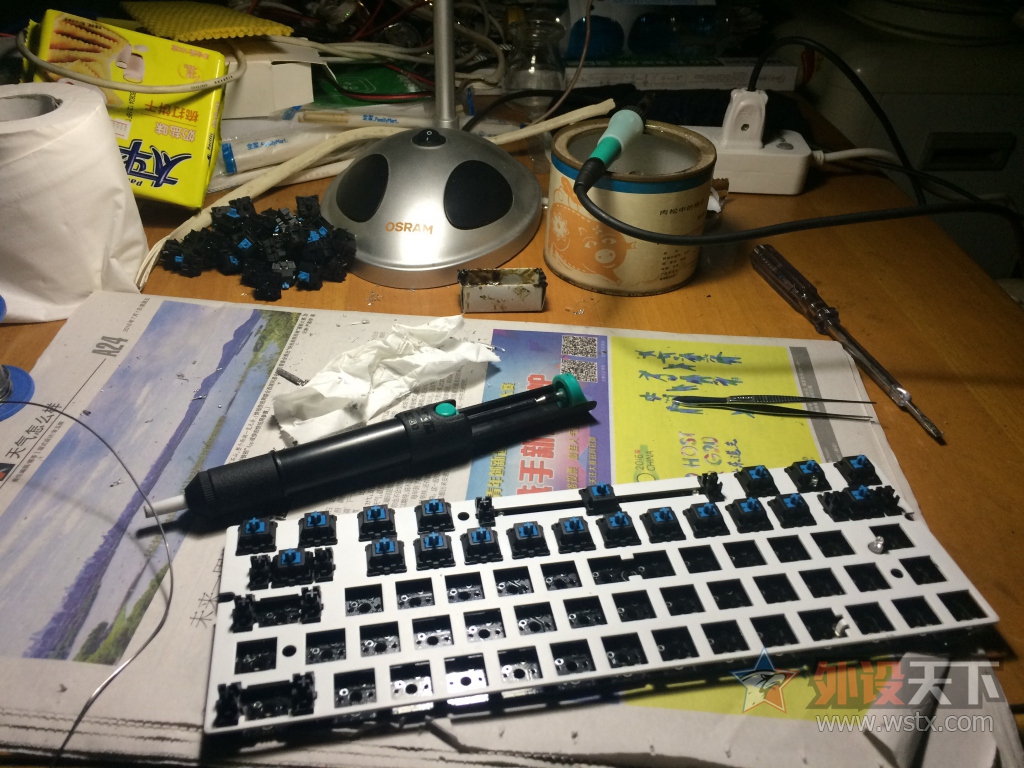

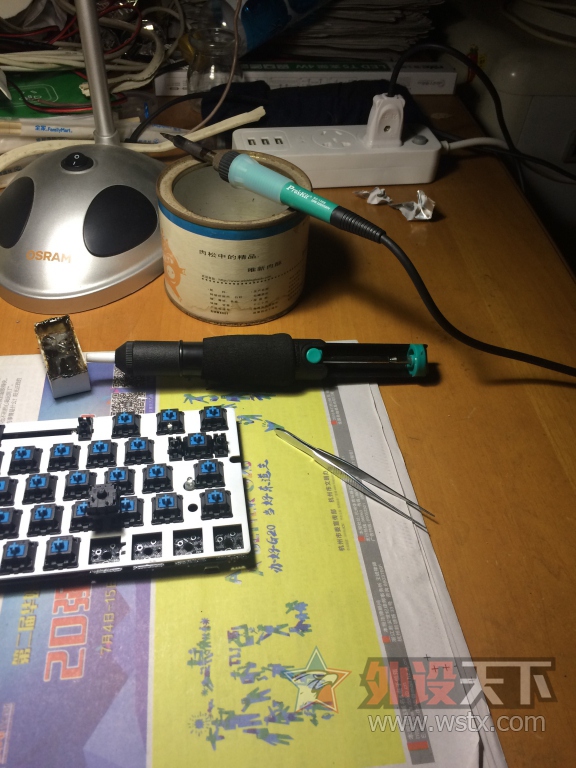

工具就这些了，宝工的20W烙铁和宝工的吸锡器。还有一小盒松下，一卷N年前学校里用过的焊锡（大概是05年高中的时候买的。到现在十年了还没用完）


看一下轴体和板子。

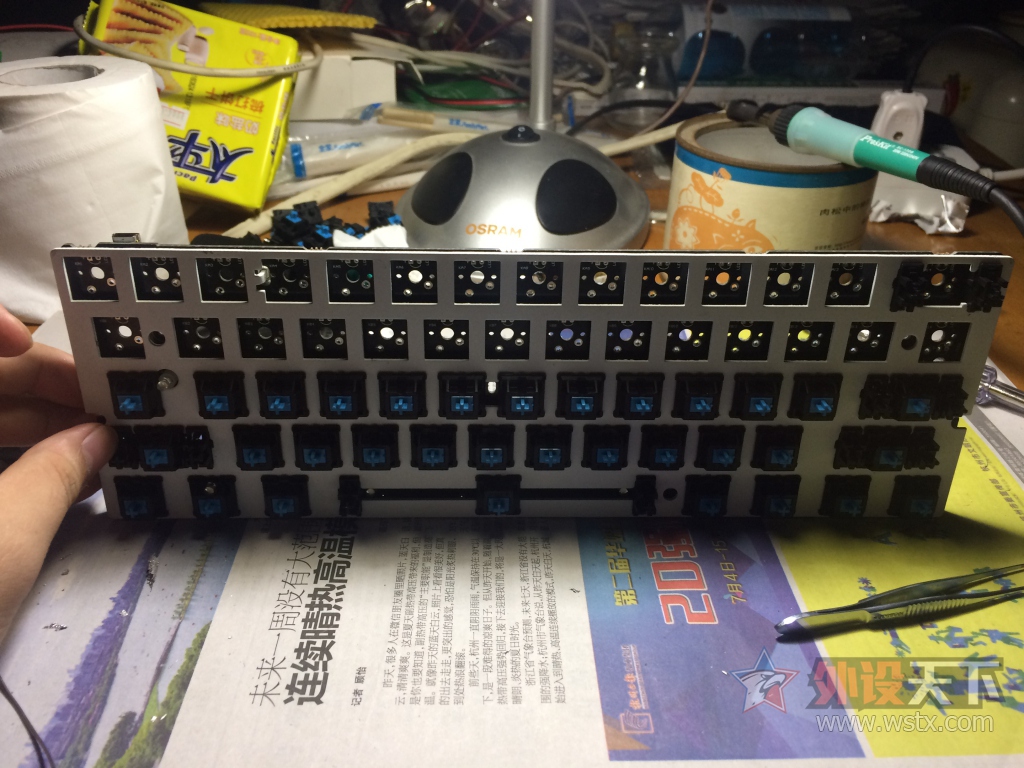

拆下好多了。恩。





一排两排三排。。。







好了拆完了，貌似这是第二天。。第一天就拆了三排，撸主前段时间突发性耳聋，左耳低频受损，低音不太听得见，所以不敢晚睡。。大概每天11点左右睡觉。

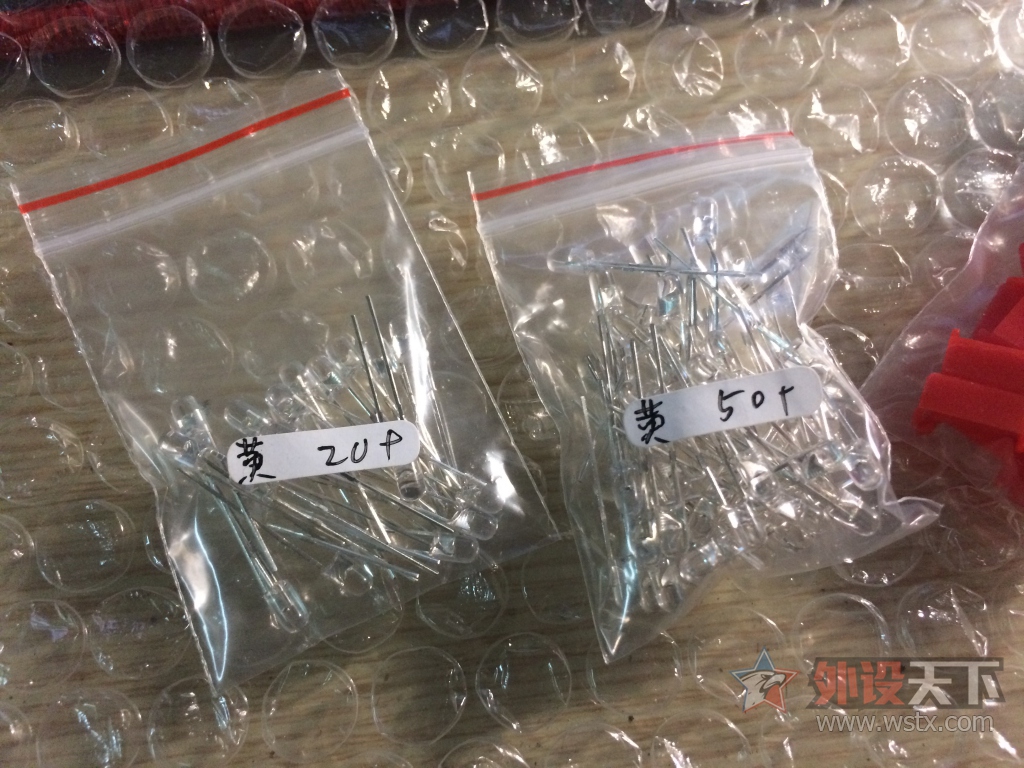

这些是买来的LED灯。第一次卖家发错了。我买的是蓝、黄，还有其他颜色，他给我发了两包黄色。。

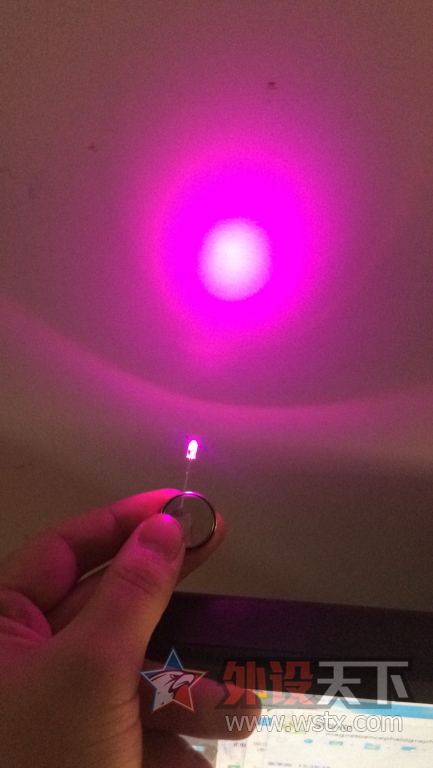

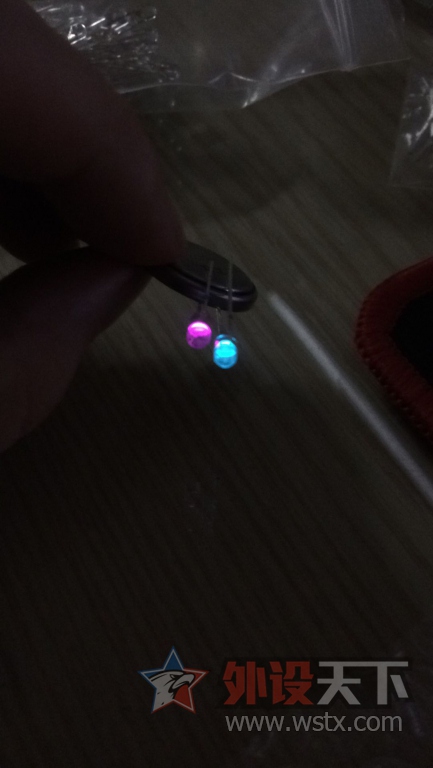

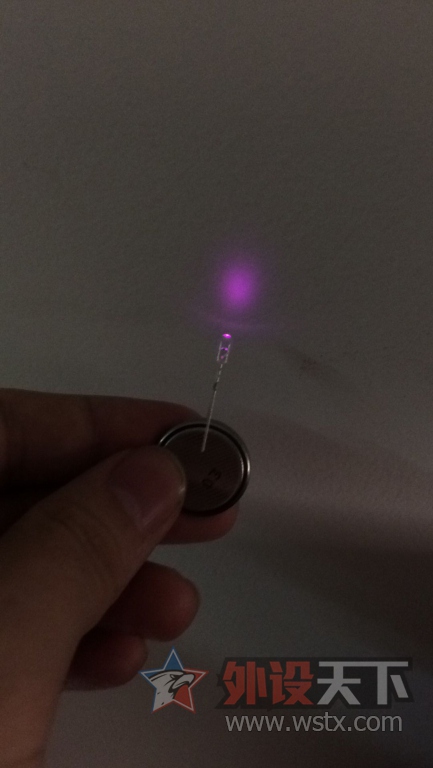

然后下面是用纽扣电池试灯。

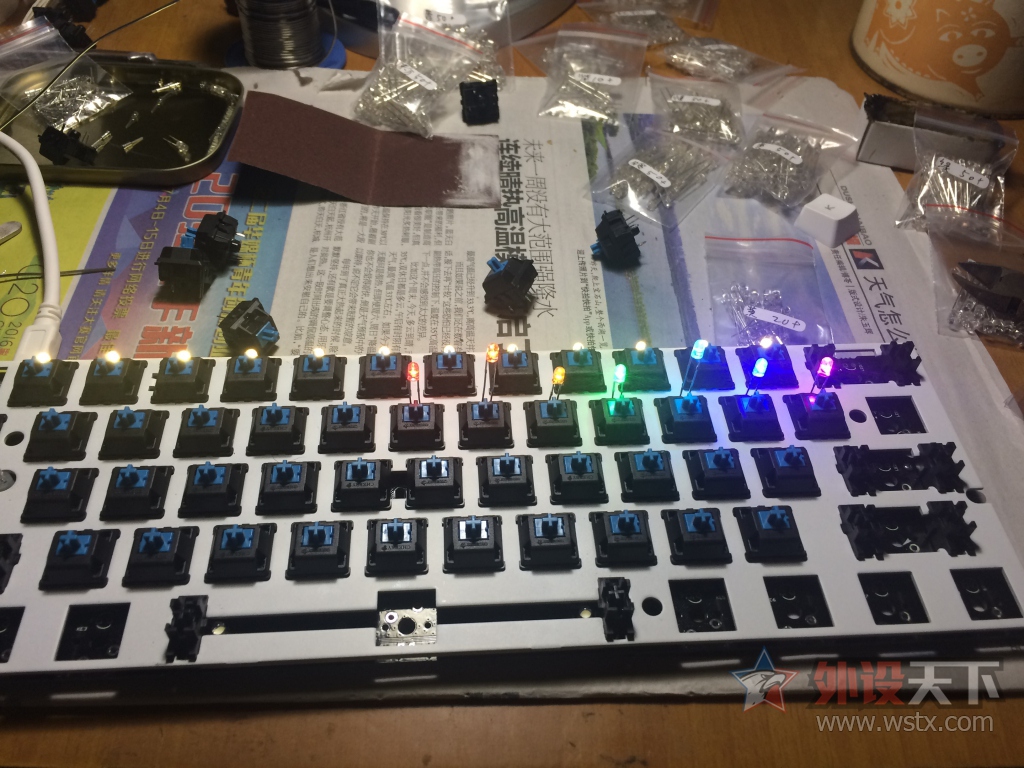

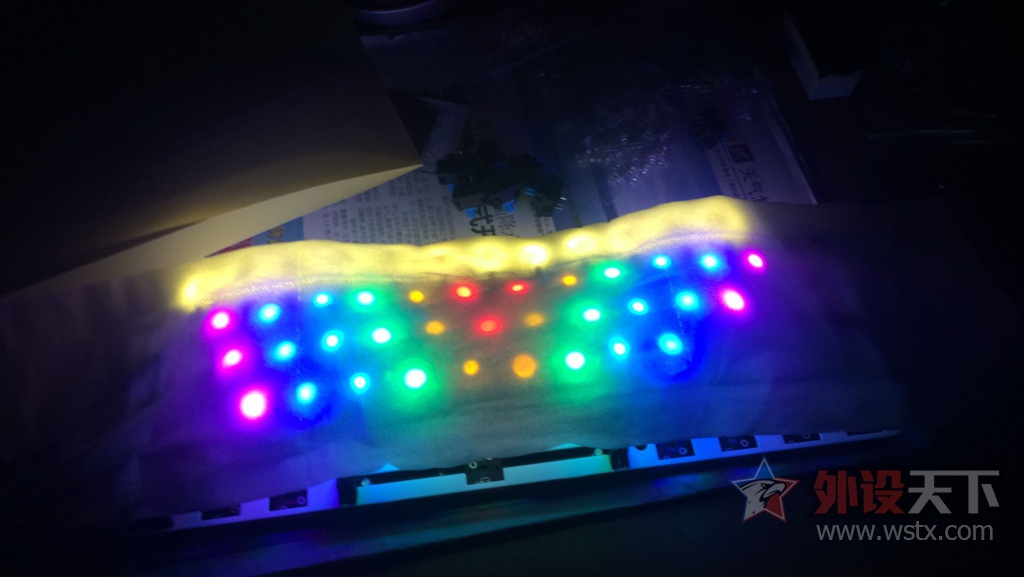

纠结配色中。。可以看到主键位区键数不够，如果七色，就排不下了。。

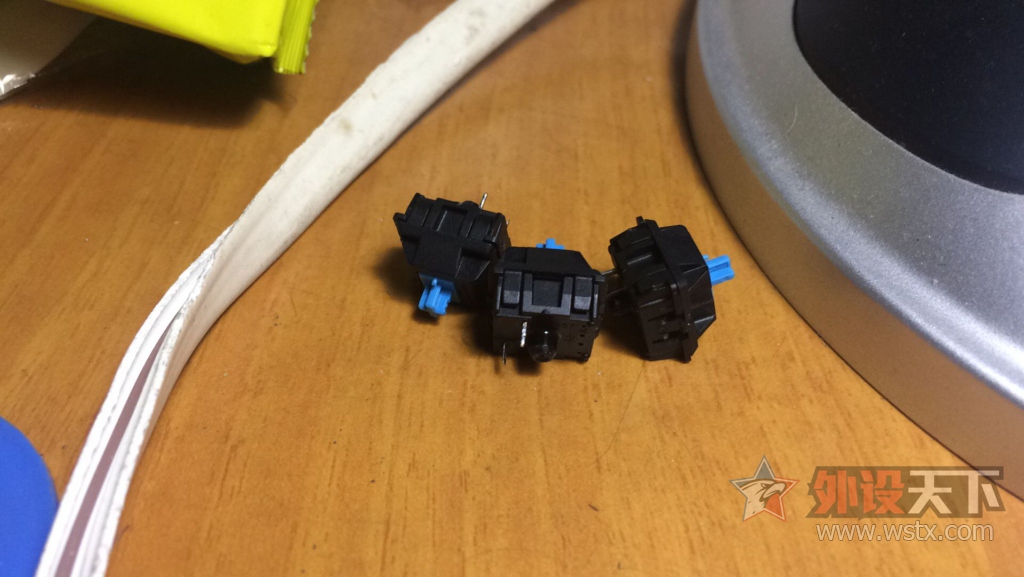

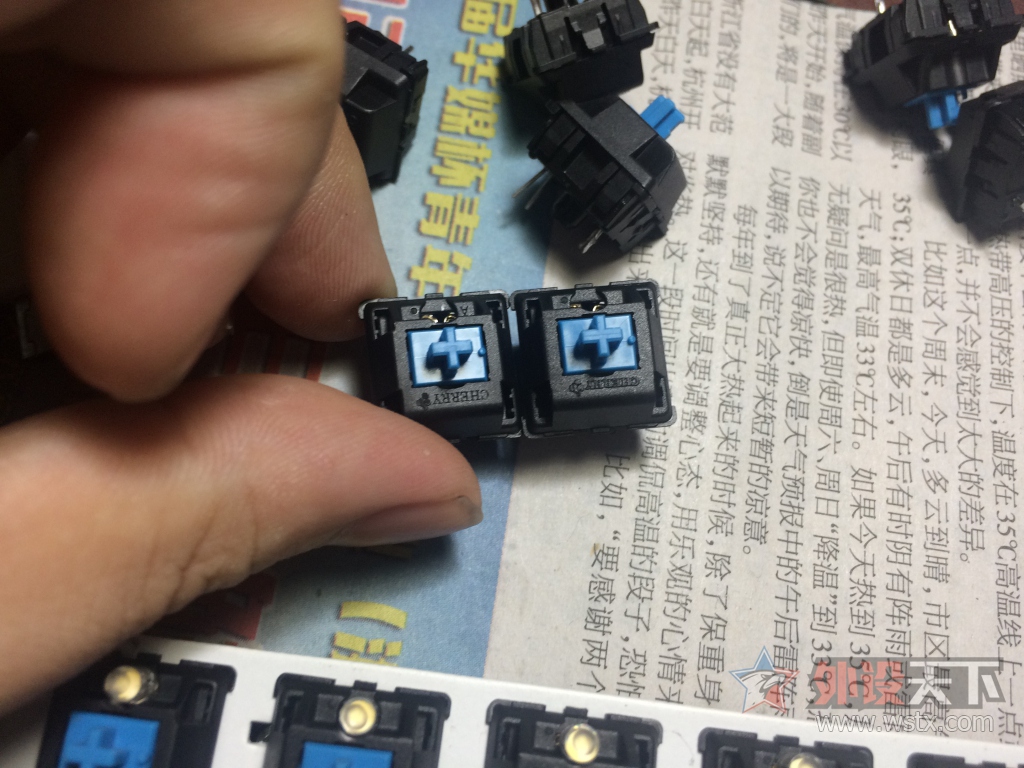

这两张觉得有点奇怪，同一把键盘居然会出现两种LOGO的轴，可以看到cherry的LOGO不同，问了一个玩键盘的朋友，说是两个批次的，一个旧一个新。。
希望以后还是不要出现这种情况为好。。像我这种强迫症的，看到这个情况就觉得浑身不舒服。。

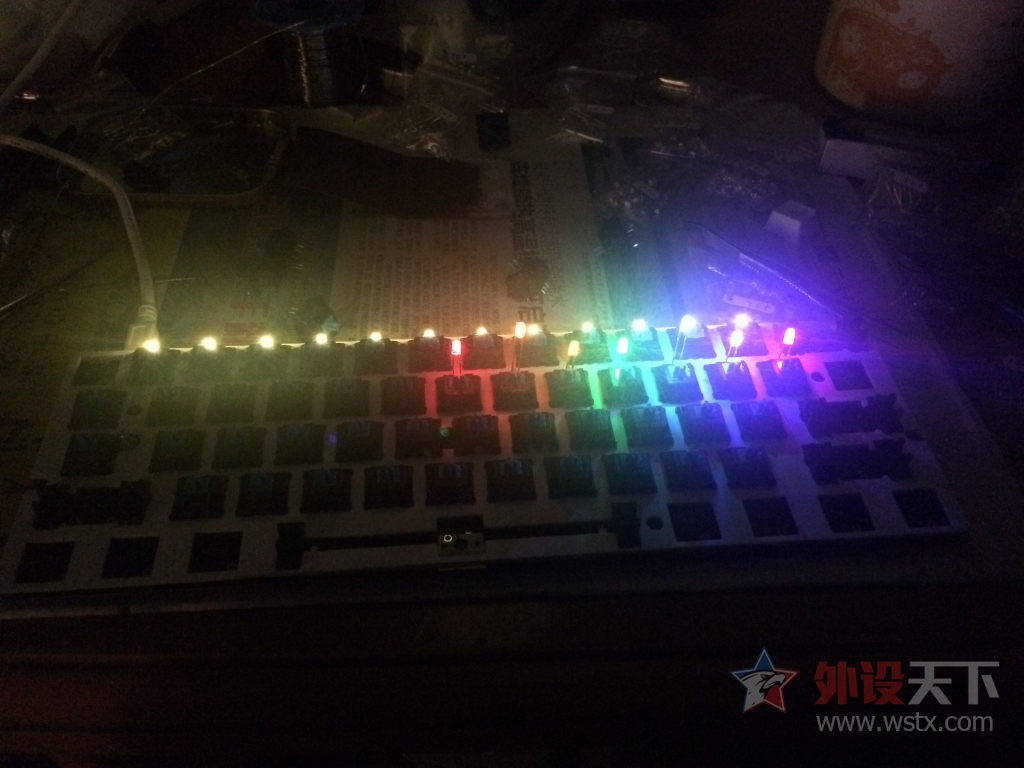

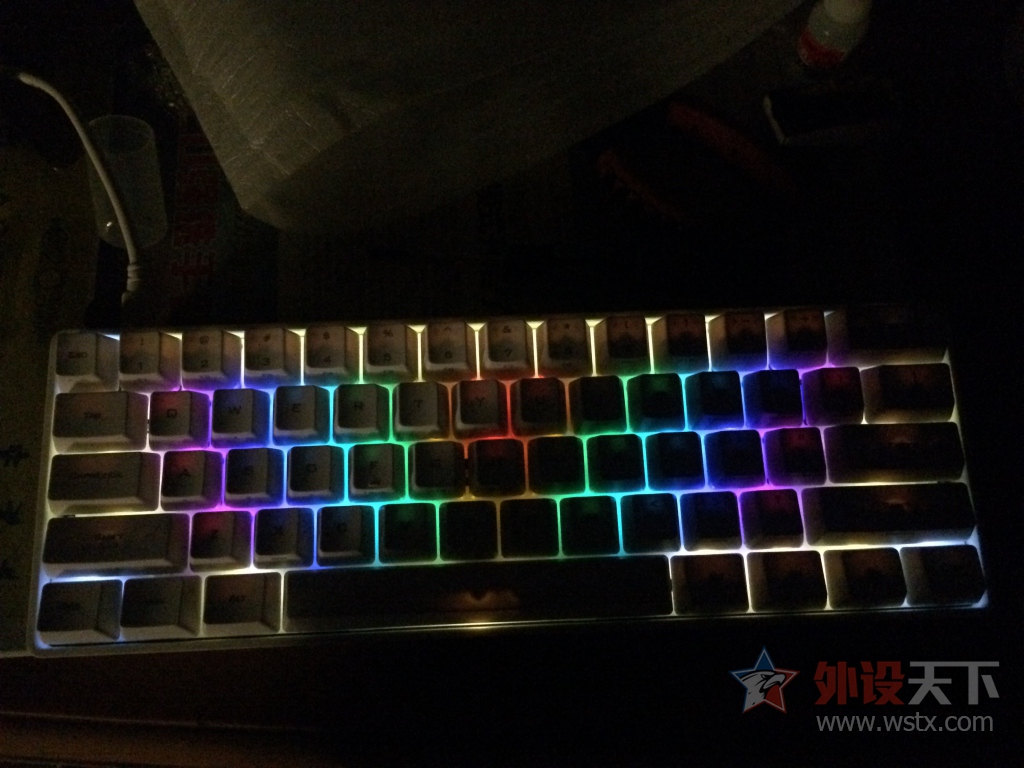

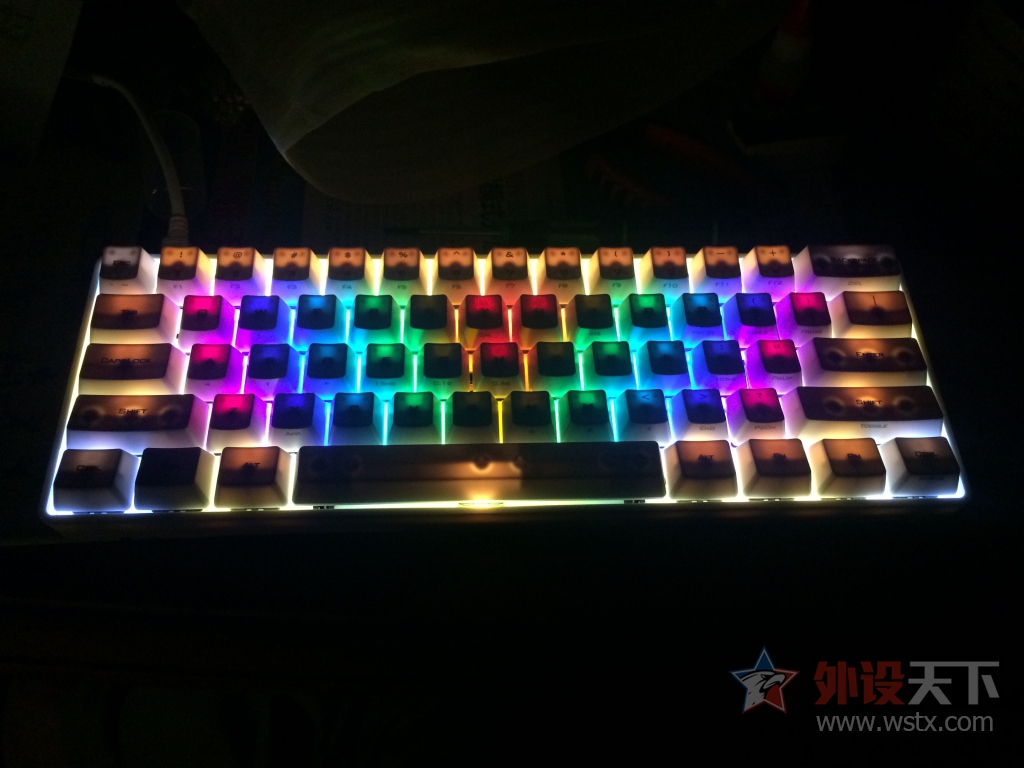

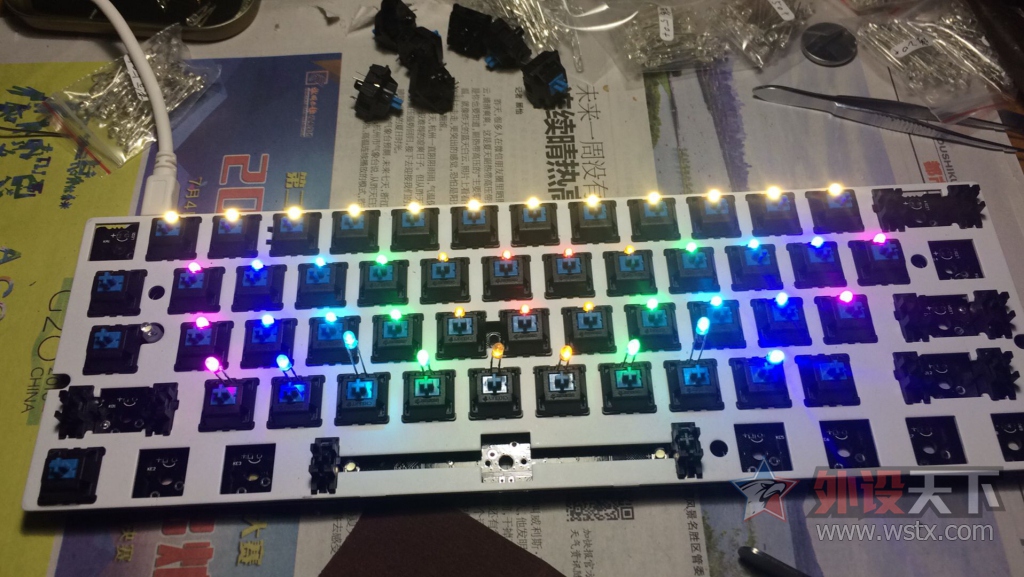

大部分灯都装好了，在等买的绿轴和青轴到货。这是在检验配色。。




刚开始四周用的是暖白，然后装上去一看，丑爆了。后来全部换白色的，还好用了插件式，否则要死了啊。啊啊啊啊啊。。






由于本来没打算发这个帖子的，所以有些照片就没拍了。比如装插件的情况，开轴的，以及最后焊完绿轴的样子。。

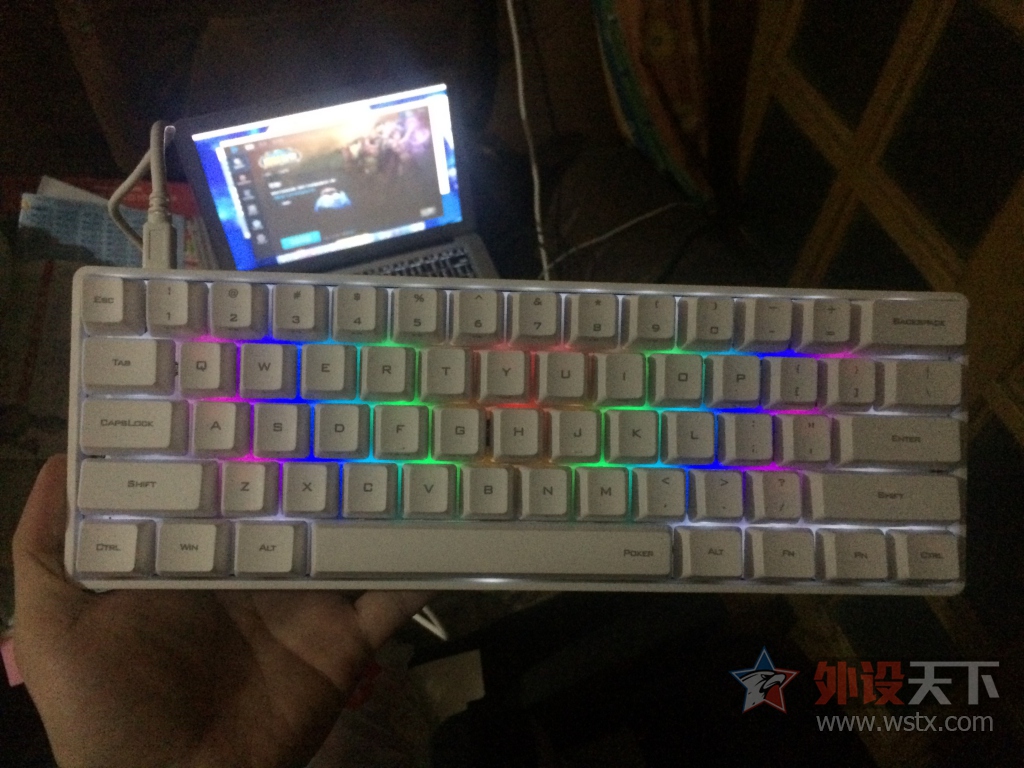

顺带一题的是，CAPLOCK和WIN键我用了七彩慢闪。。会渐变色，很漂亮。。

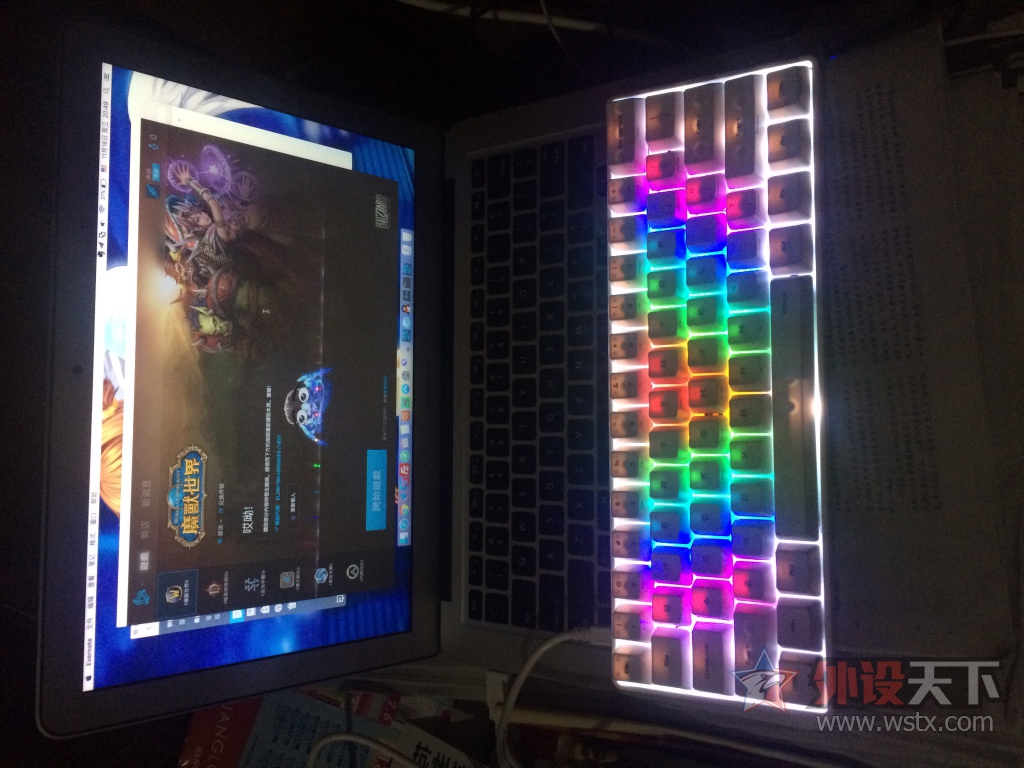

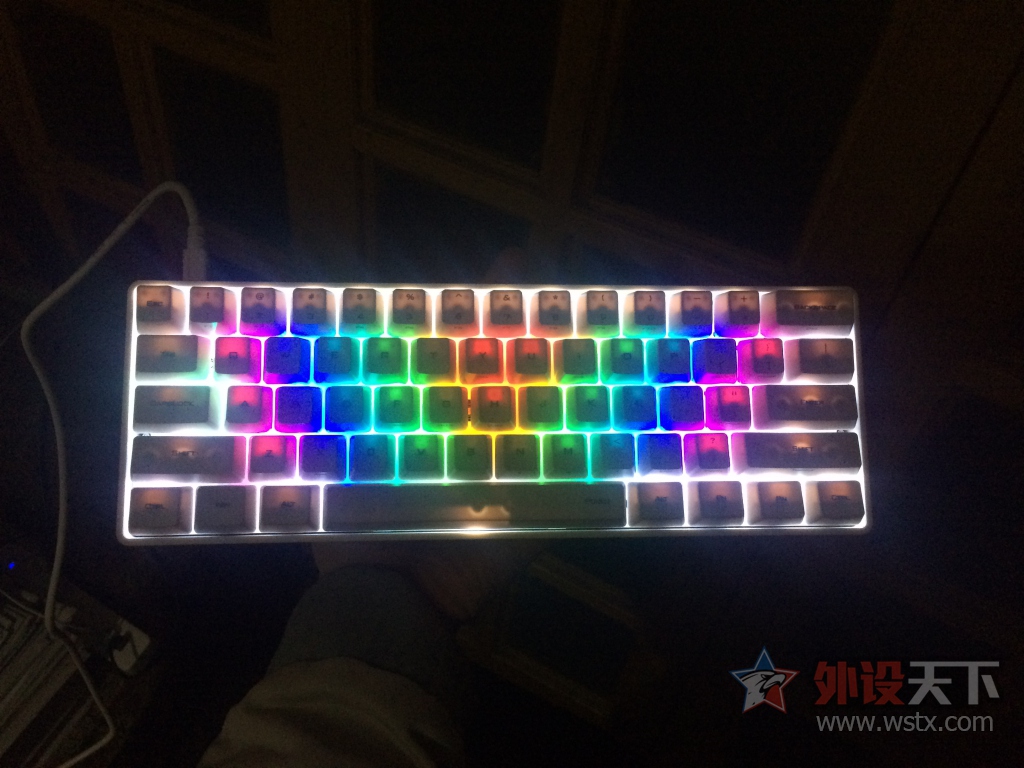

POKER的大小也刚好，放在MACBOOK上刚好可以放满整个触摸板那一块区域，不多不少。
最后说一下本地可以接单代改。但只改直接焊的，不改插件式的。插件太累了。。价格面议啊~
