(已完工1楼更新)罗技G610改换OEM标准PBT键帽及换灯，动手能力强的可以一起探讨

N19CQ5

因为是品牌控，所以入了G610。外观布局很满意，但ABS键帽打油很不爽，所以准备换键帽。
网上搜索了一下，基本无可用信息。逐入手一套标准OEM的PBT键帽研究。

先说一下G610键盘布局与标准OEM键盘不同的地方。两颗CTRL键是1.5X的（可以买到），空格键是5.75X的（现在还买不到），CAPS键是1.75X阶梯键帽，但高出的阶梯部分是1.5X的，菊花在1.5X中间位置，和樱桃38XX系列键盘相同（可以买到）。右侧SHIFT键是标准2.75X的，但卫星轴菊花与标准OEM键帽不同，可以改造钢板换卫星轴。其它键均与标准OEM键盘相同。

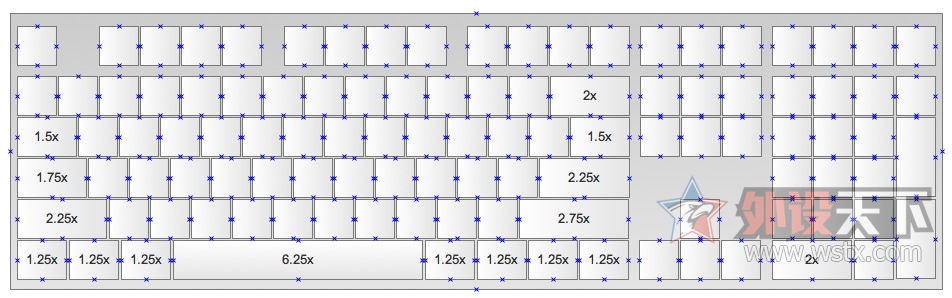

先放一张标准OEM键盘配列图

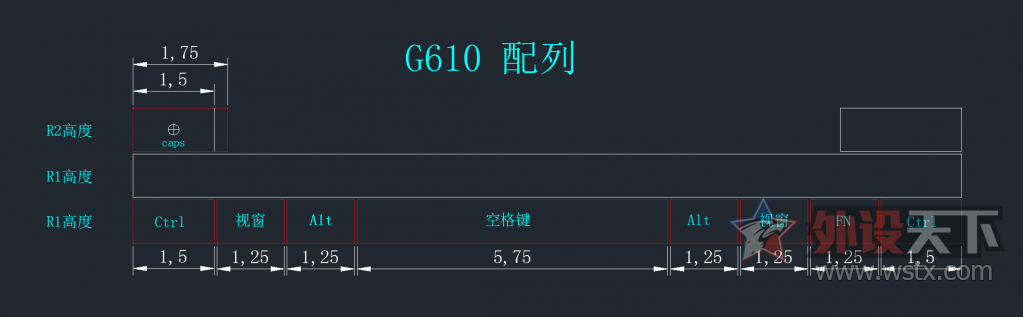

再放一张我做的G610配列




下面说一下我的改造过程（因还有配件未到手，所以不能完全完工）
拆解外壳可以搜索其它拆解评测帖子。因要改造钢板，所以拆除所有轴及不相关的东西。提示一下，钢板与线路板不仅有螺丝固定，还有几个焊脚固定。要拆焊这几个焊脚需要用大功率一点的烙铁（60W合适些）。

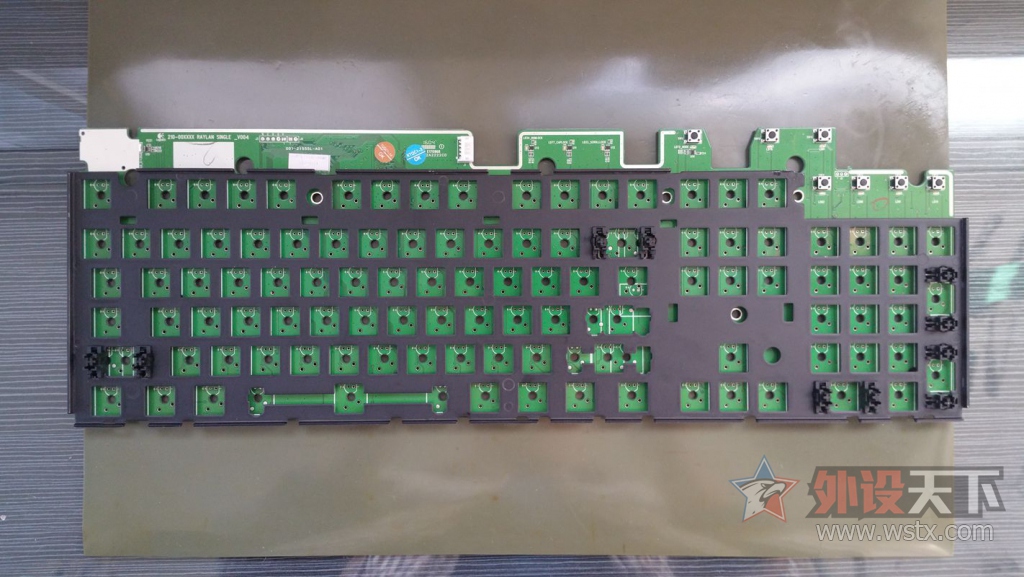

G610线路板带钢板

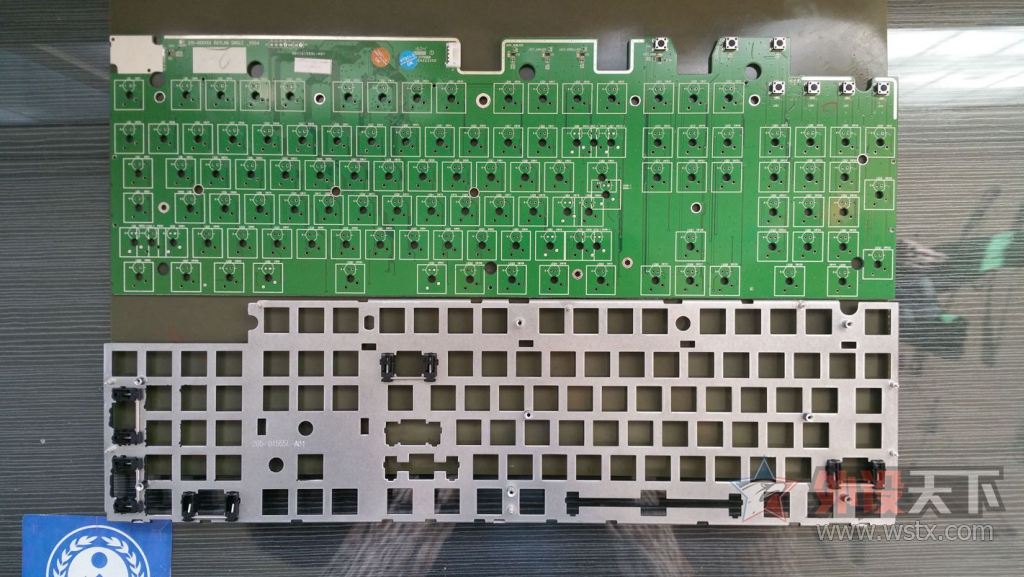

G610线路板正面，钢板背面

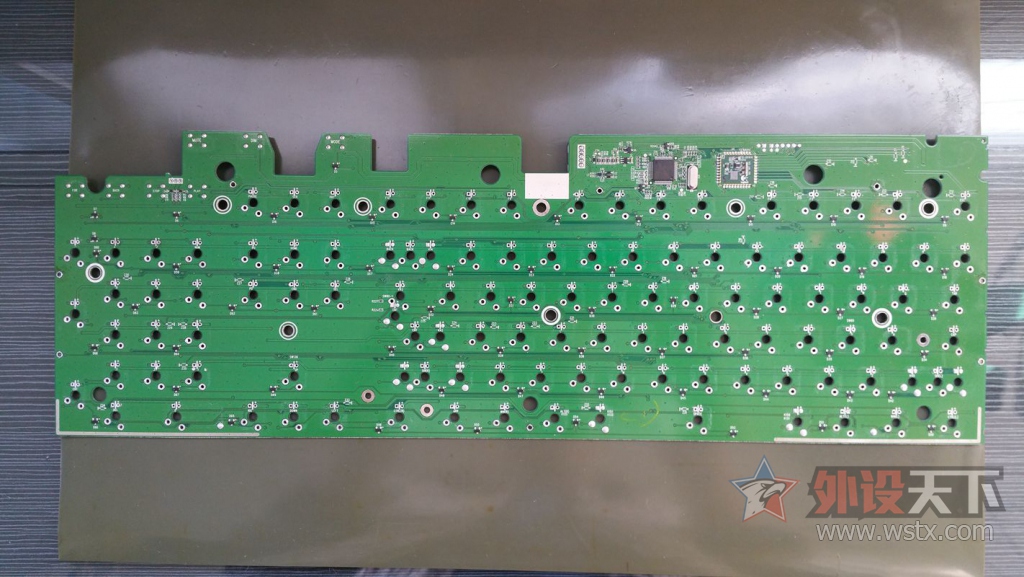

G610线路板背面





<1> CAPS键：为了能用标准OEM键帽，一劳永逸。逐准备改造钢板及线路板。标准的CAPS键帽的菊花在1.75X的中间位置，而G610的CAPS键的菊花在靠左1.5X的中间位置。经过测量两者位置相差2.3MM，那么把线路板的焊点和钢板开孔向右移2.3MM即可。最后破坏的线路板飞线即可。

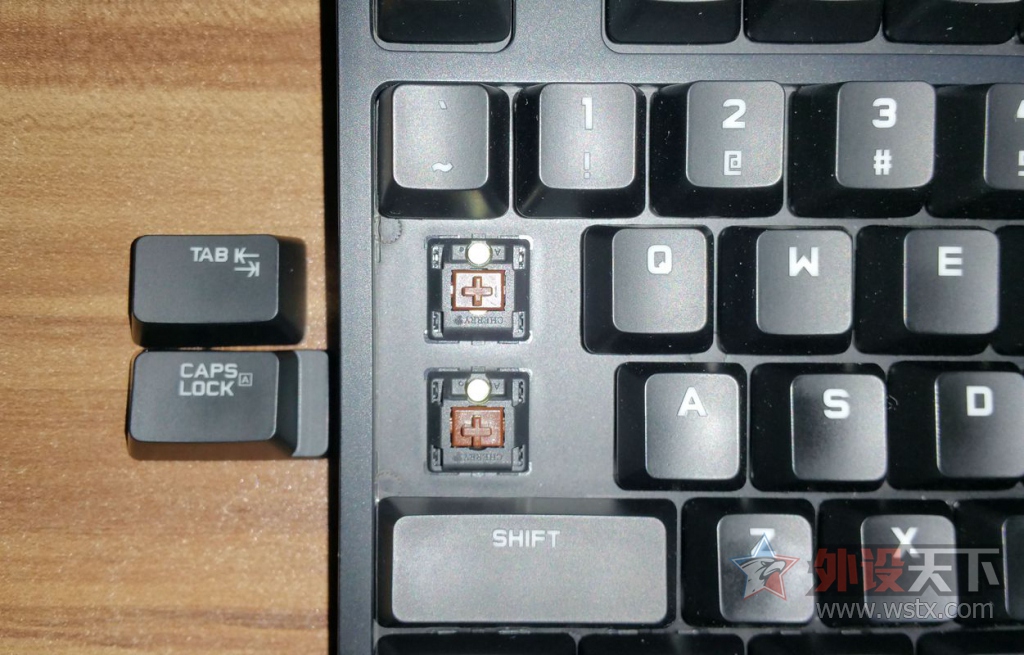

G610的CAPS键原始位置

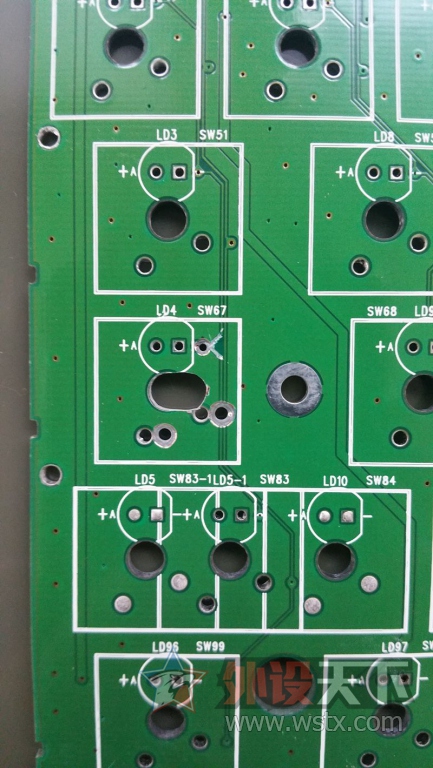

改造完CAPS键线路板正面

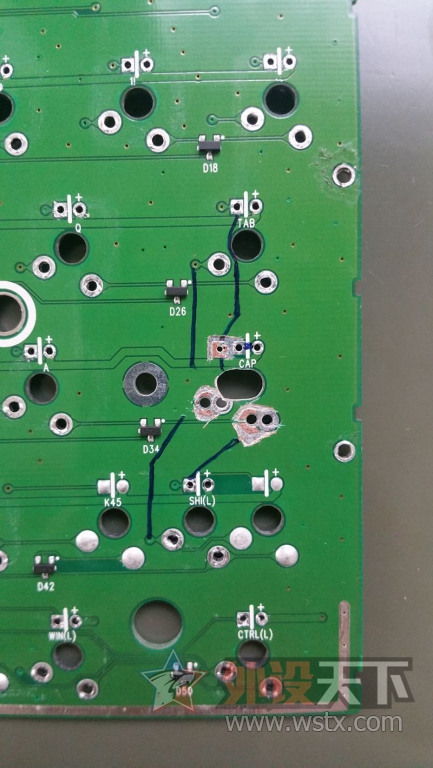

改造完CAPS键线路板背面（请忽略我画的线）

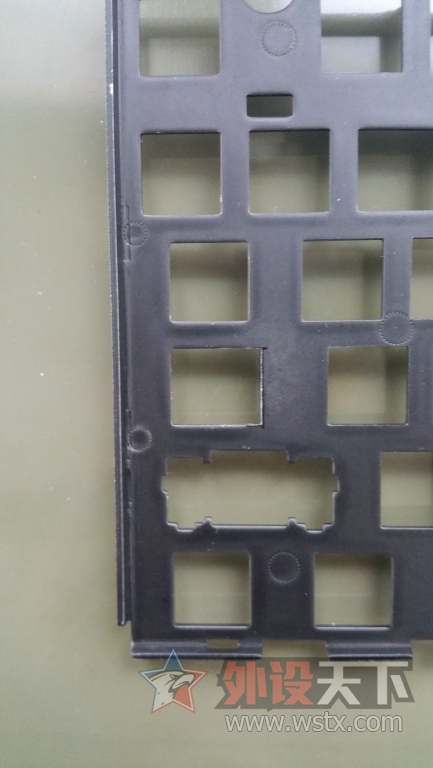

改造完CAPS键钢板

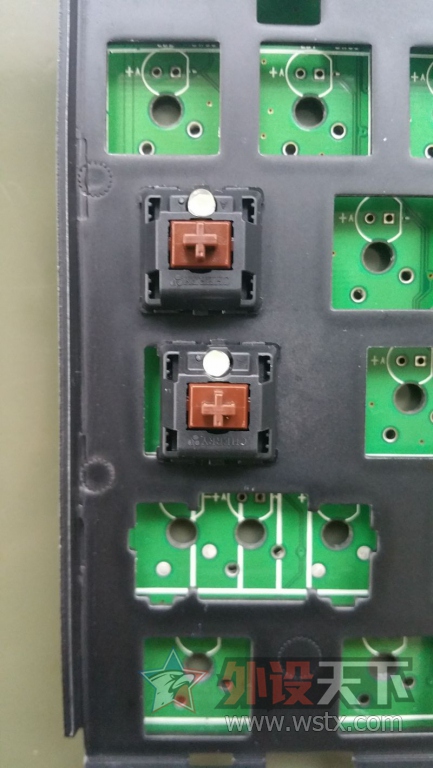

带上轴看的更清楚些

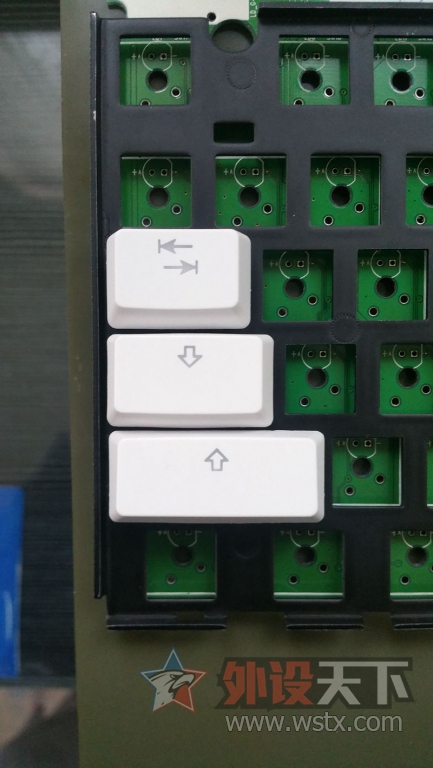

带上键帽的效果





<2>右侧SHIFT键：标准OEM键盘，除了空格键的卫星轴是6.25X外，其余大键的卫星轴均为2X。右侧SHIFT主要就是卫星轴不合适，改造钢板换个标准的卫星轴即可。

回车键的卫星轴是标准的2X，而SHIFT的要长一些。

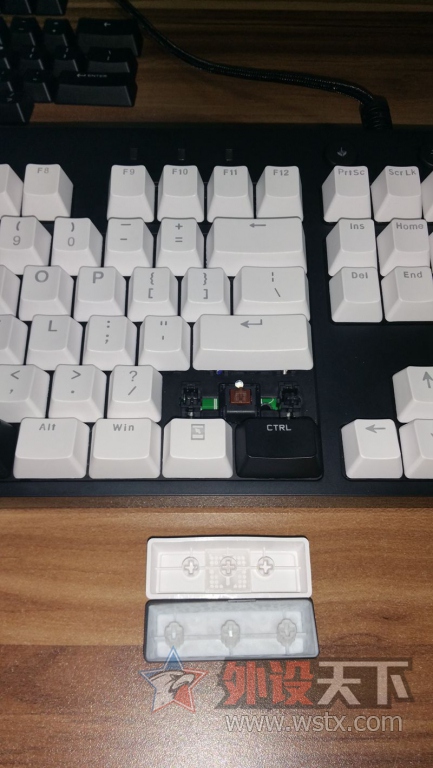

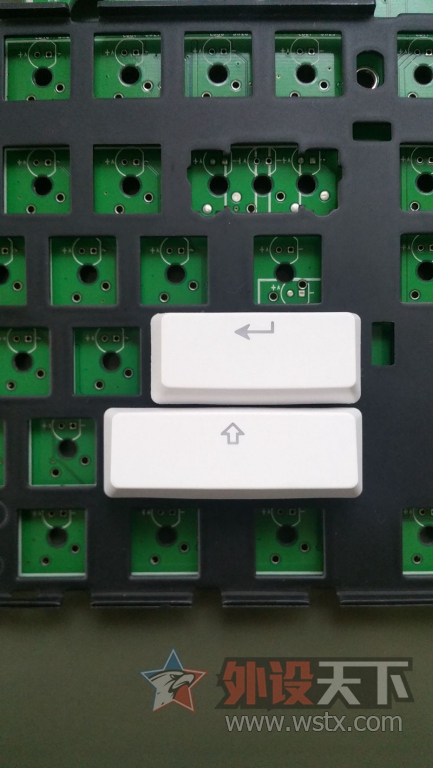

右侧SHIFT键帽对比

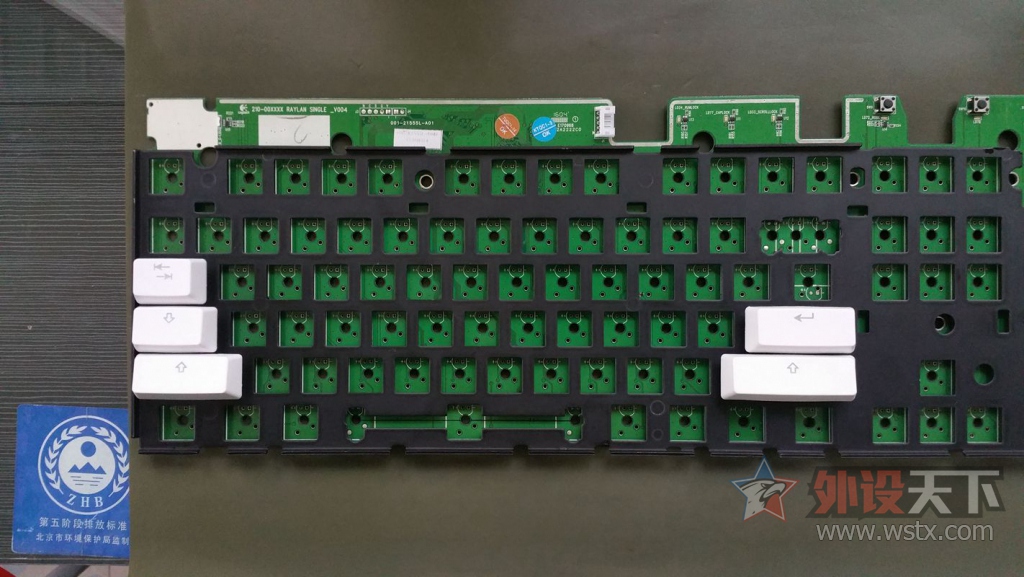

右侧SHIFT改造前与回车键钢板对比（以画好线）



改造完右侧SHIFT钢板

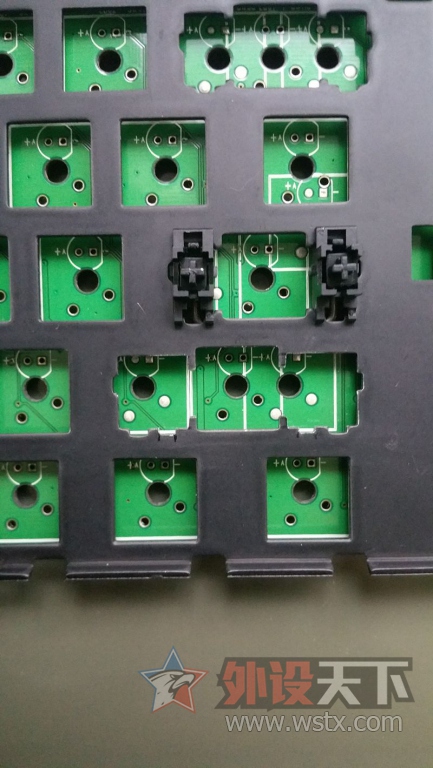

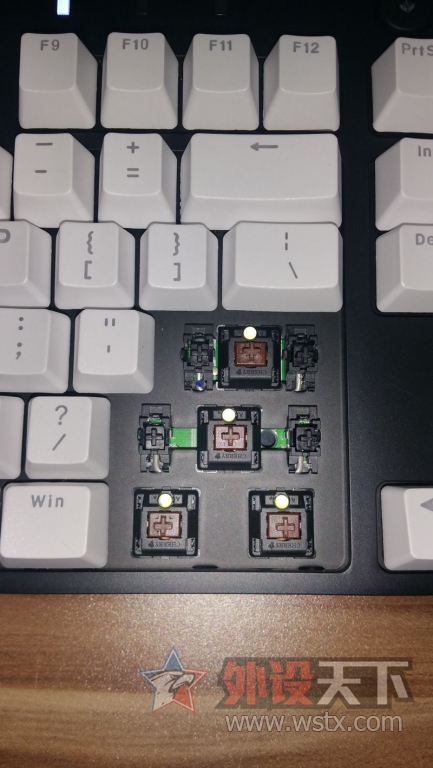

带上轴及卫星轴看一下



扣上键帽效果

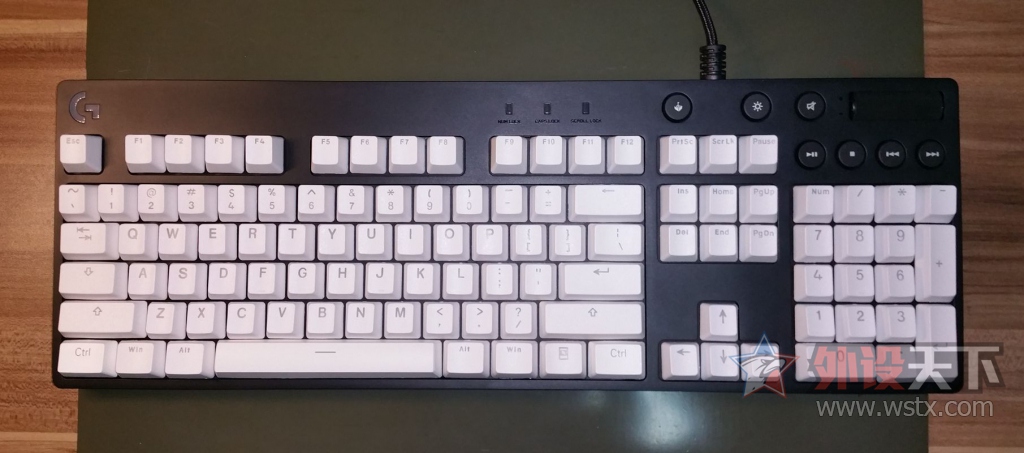

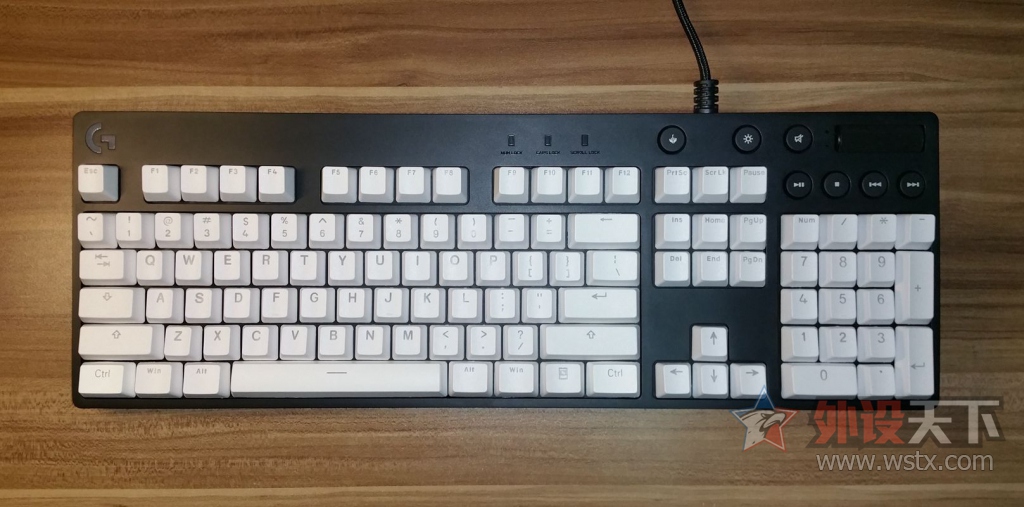

再上一张现在改完的整体




下面就是改造空格键了。要是改造线路板，影响的键位太多，整个R1高度的最下面一排都要变位置，逐放弃了。光是改CAPS的线路板就用了几个小时。另外G610空格键的卫星轴与标准的也不同（标准空格的菊花是5CM+5CM和4CM+4CM的，而G610是4.5CM+4.5CM），但相比改线路板还是简单的多。所以我准备改卫星轴及键帽，就是把标准空格键帽的两端各消掉一部分，然后把两端的斜面再粘上，达到5.75X的长度。就怕外观我处理不好。买个便宜点的PBT空格键帽先试一下。能买到的6.25X卫星轴都是5CM+5CM的，经过测量上这样的卫星轴估计会影响两边的ALT键帽。看来只能到货后改造卫星轴钢丝了，从新折弯成4CM+4CM菊花使用的。

等配件到货，未完待续。。。。




配件终于到齐了，抓时间改完，继续更新

<3> 空格键最后还是只动手改了键帽和钢板卫星轴，外观还算看的过去。为了适应更多的键帽，钢板及卫星轴改成了标准6.25X的5CM+5CM尺寸。键帽左右各消掉一部分。
改键帽时碰到了一点问题，就是用什么方法粘贴回去。最好是能把PBT溶解的那种，溶解后就可以没有接缝了。百度了一下，粘贴PBT材质没有什么好的方法。淘宝搜了一下
，只找到一种PBT胶水，而且胶水拿到手后找个没用的PBT键帽试了一下，粘贴强度是够了。可不是能溶解PBT的。后来又想热熔接缝处，然后再稍加打磨就能完美了。可试
了一下，热熔接缝处实在太难了，尺寸和热熔面都不好掌握，放弃了。最后只能是尽量打磨精细，让接缝不明显。最后效果还好。

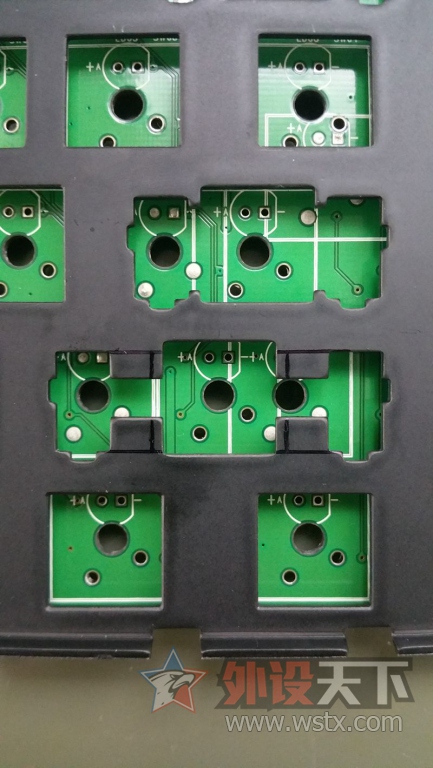

空格键区钢板改造后

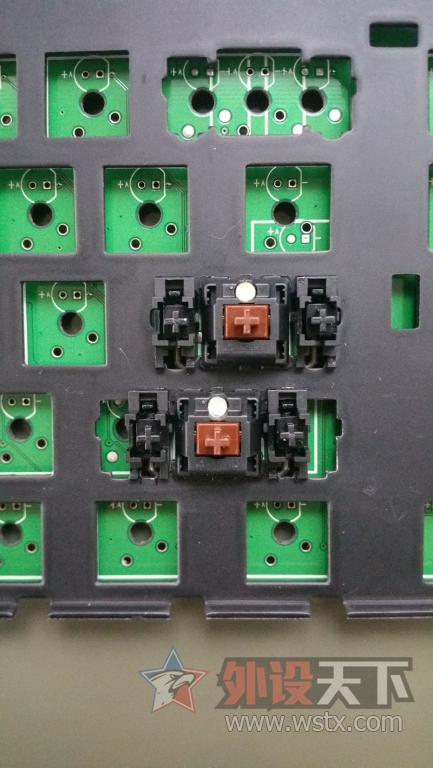

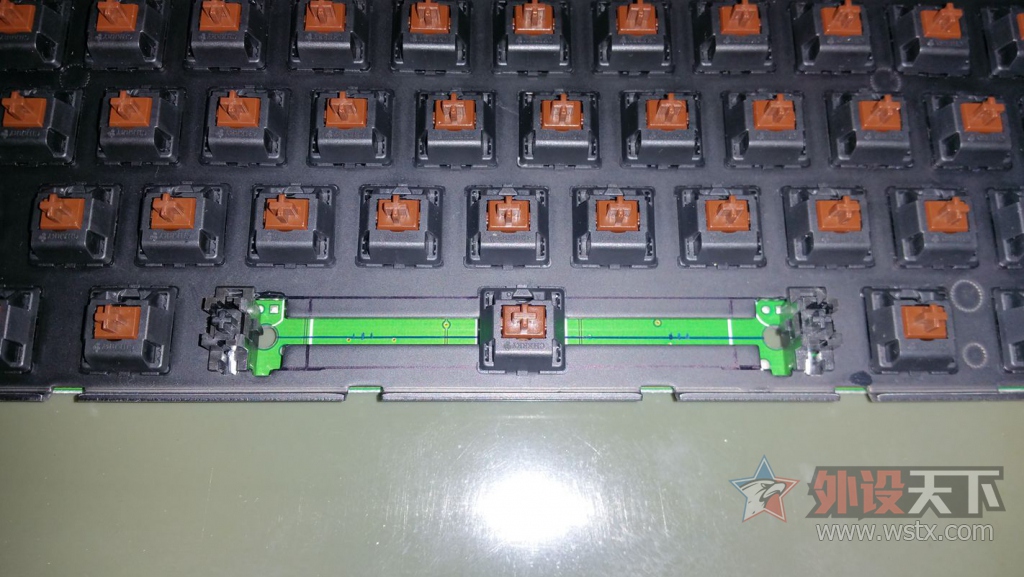

空格键区钢板带上6.25X标准卫星轴

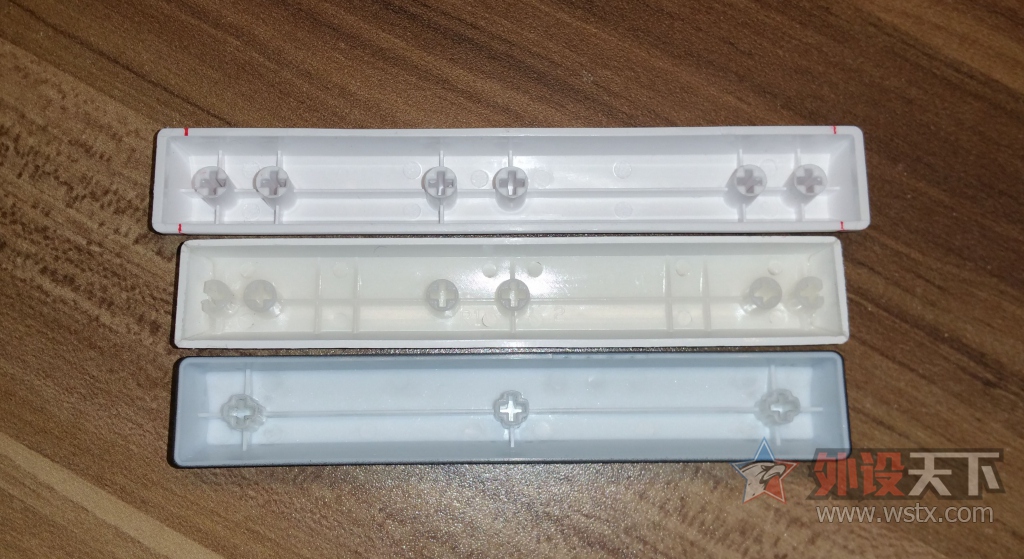

空格键帽对比。上是标准6.25X空格，中是改造完的键帽，下是G610原配键帽。打磨时候菊花有些碍事，所以消掉一点，但不影响使用。

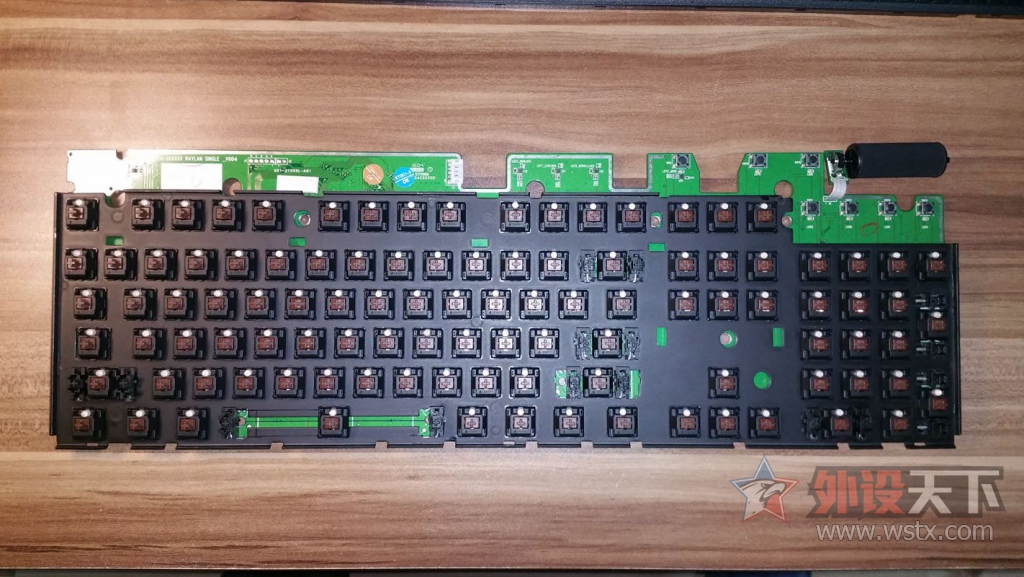

整体钢板带上轴

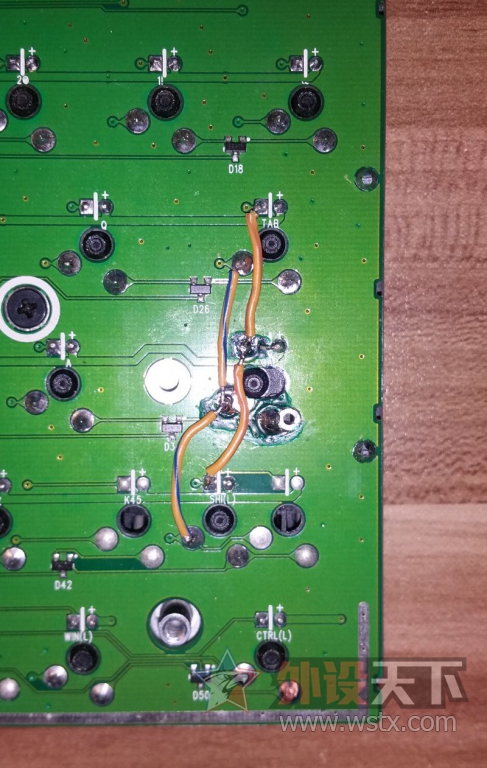

插入一张CAPS键线路板飞线的图

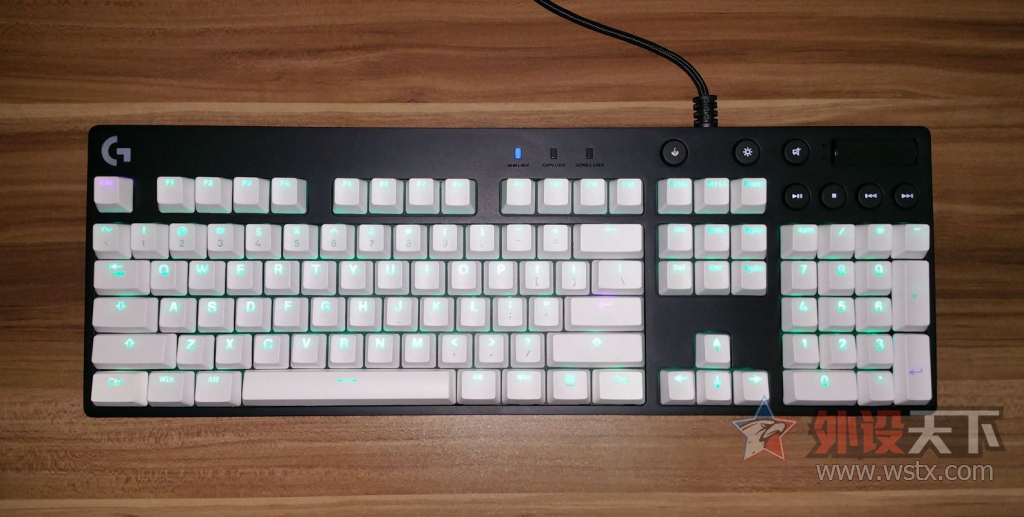

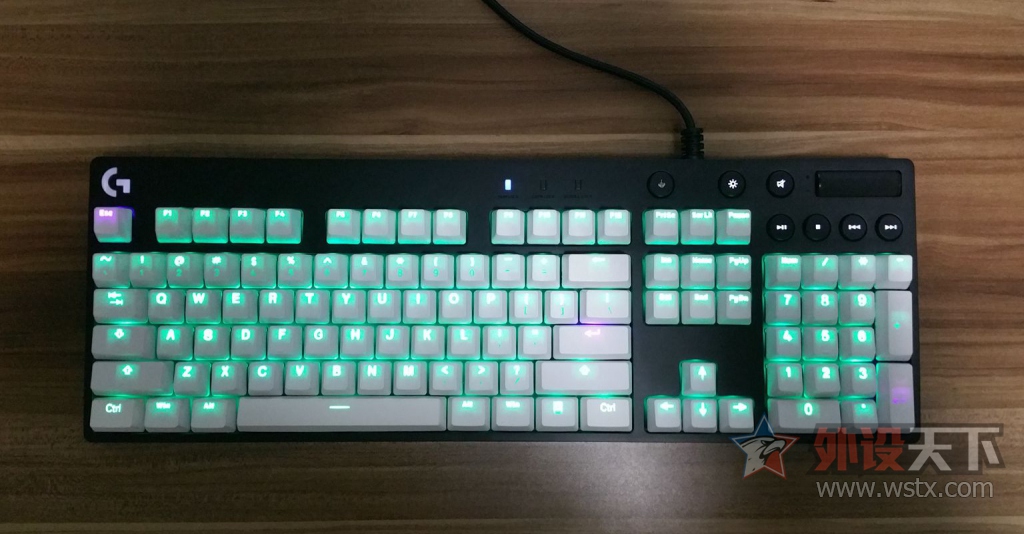

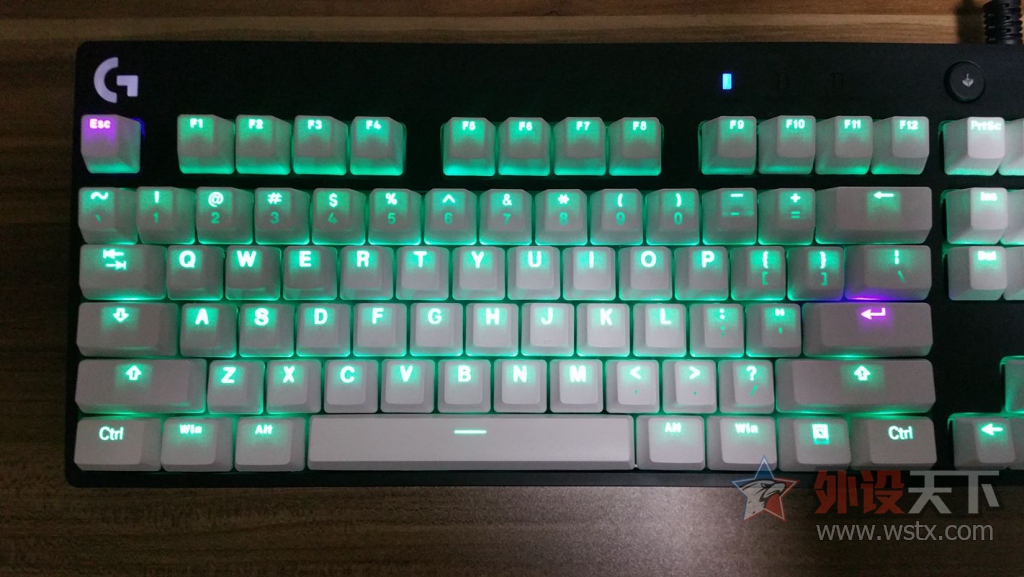

看看最后完工的效果吧(CTRL键还是买的1.5X键帽)




都拆成这样了，顺便换个灯。




改造到一段落，再改也就是键线分离或者改蓝牙了。但蓝牙不是很喜欢，换电池麻烦。
如果谁还有什么好的改造方案可以一起讨论

改造完，用新键盘再码点字吧。
整个G610改造总结：
① CTRL键直接买的1.5X的PBT键帽。
② 右侧SHIFT键打磨钢板换标准2X卫星轴
③ CAPS键打磨钢板及改造PCB板，使整个轴右移
④ 空格键是改造6.25X键帽，变成5.75X。打磨钢板换标准6.25X卫星轴
⑤ 换灯（青色，漂亮！）
