作为外观党玩家，每次新装机我都会制定一个配色主题，本次装机回归经典的Gaming红黑，机箱选择流行的钢化玻璃侧透款式，追风者Enthoo EVOLVE 515ETG，主板想尝试闻名不如一见的超频B150主板，华擎B150 Gaming K4/Hyper，其他硬件根据红黑主题也都选择红色带背光为主的，比如微星GTX1070 Duke黑龙显卡、Tt Riing风扇为RGB多彩背光，影驰Gamer内存、九州风神CAPTAIN水冷为红色背光，还有特色的乔思伯指环王螺丝等。
全家福一览 CPU Intel i5 6600K 主板 华擎 B150 Gaming K4/Hyper 显卡 微星 GTX1070 8G DUKE
内存 影驰 GAMER DDR4 2400 8G×2 硬盘 希捷 SSHD 500G 散热 九州风神 CAPTAIN 240EX 电源 先马 钛金 800W
机箱 追风者 PK515ETG 散热 TT Riing 12cm RGB×3、TT Riing 14cm RGB×3

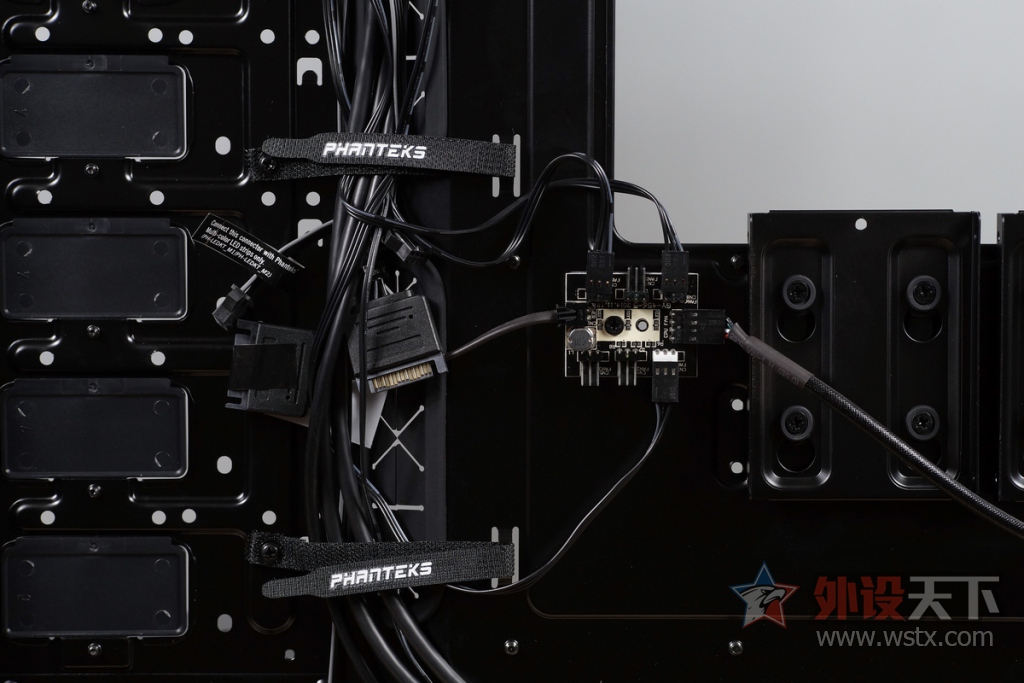

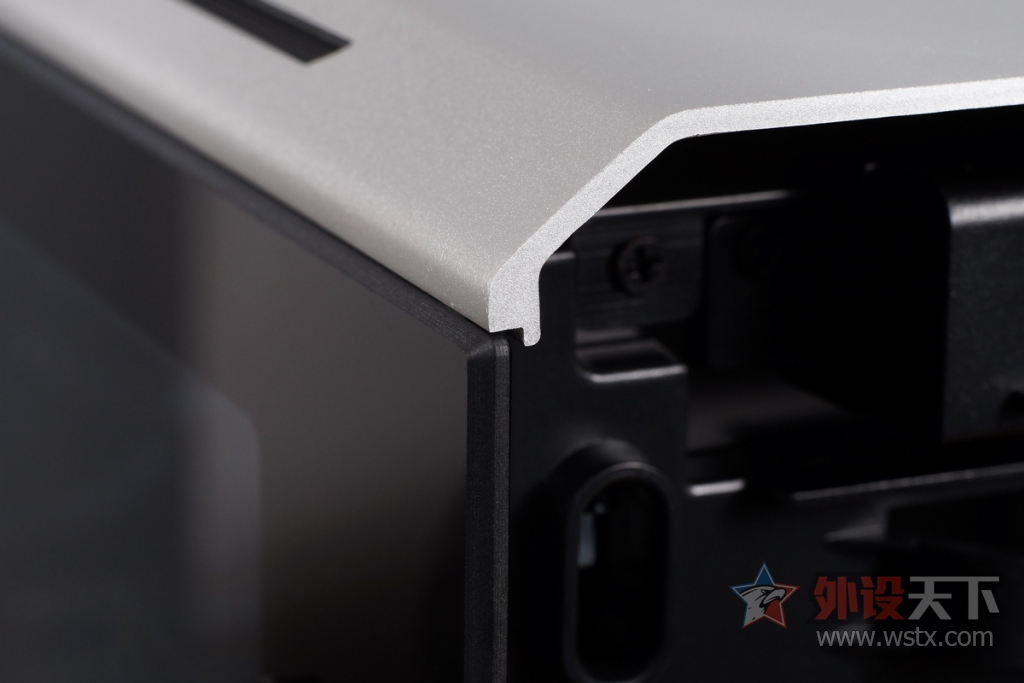

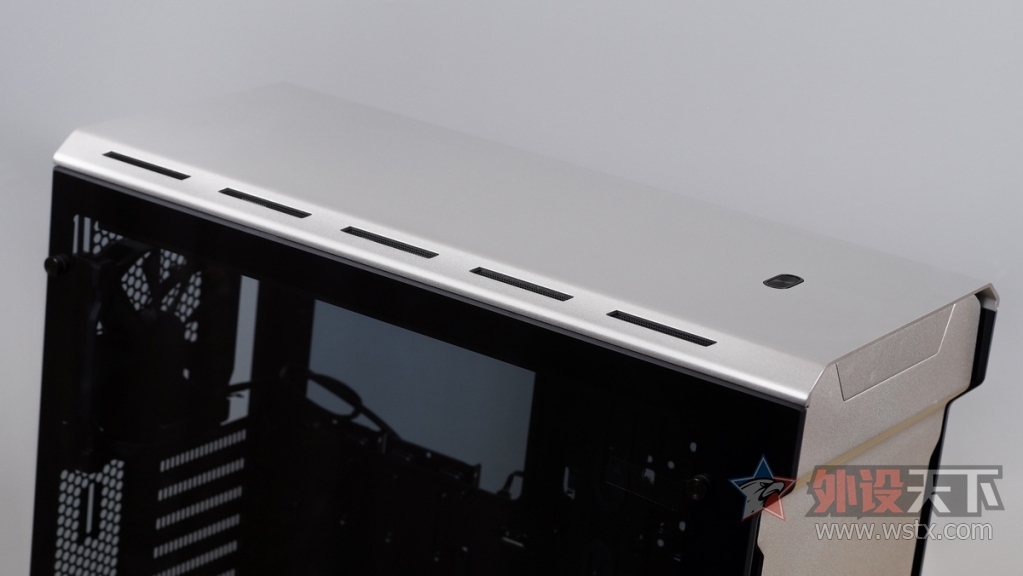

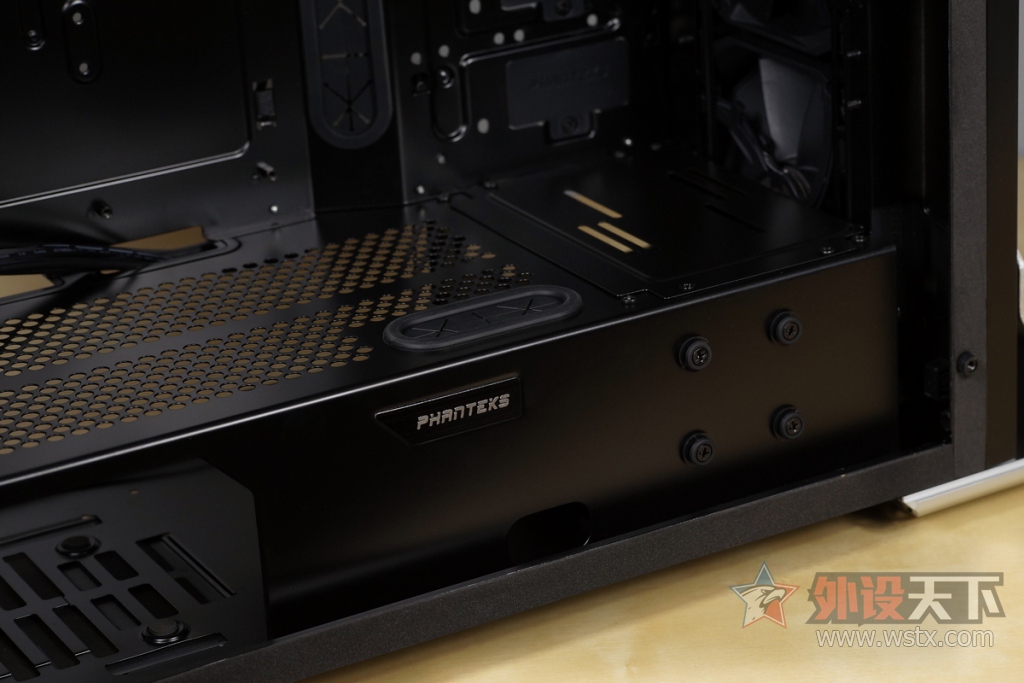

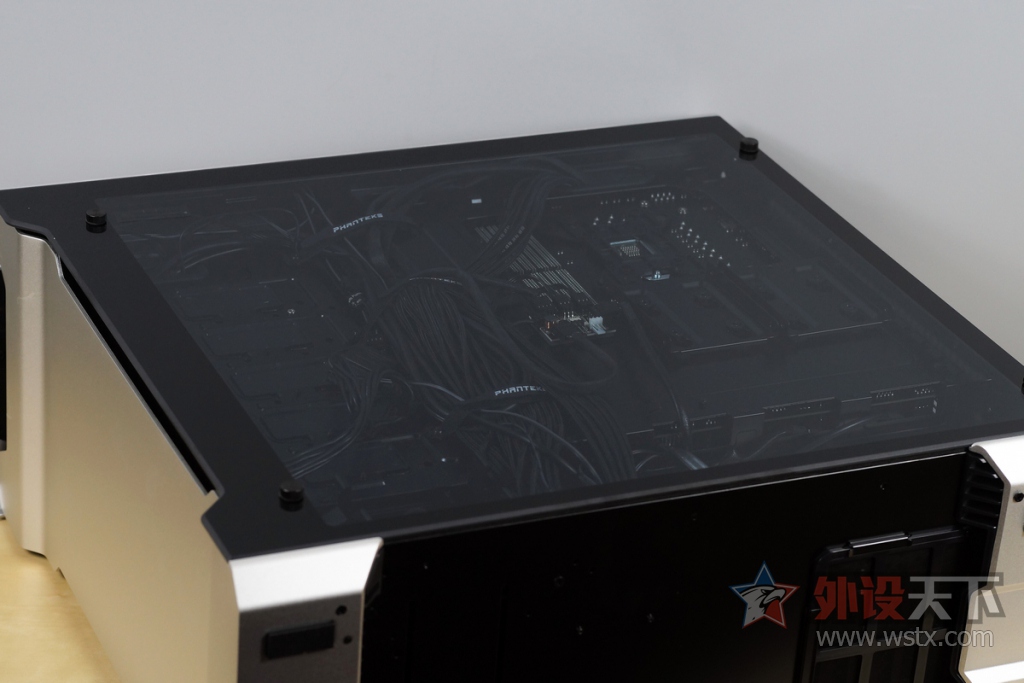

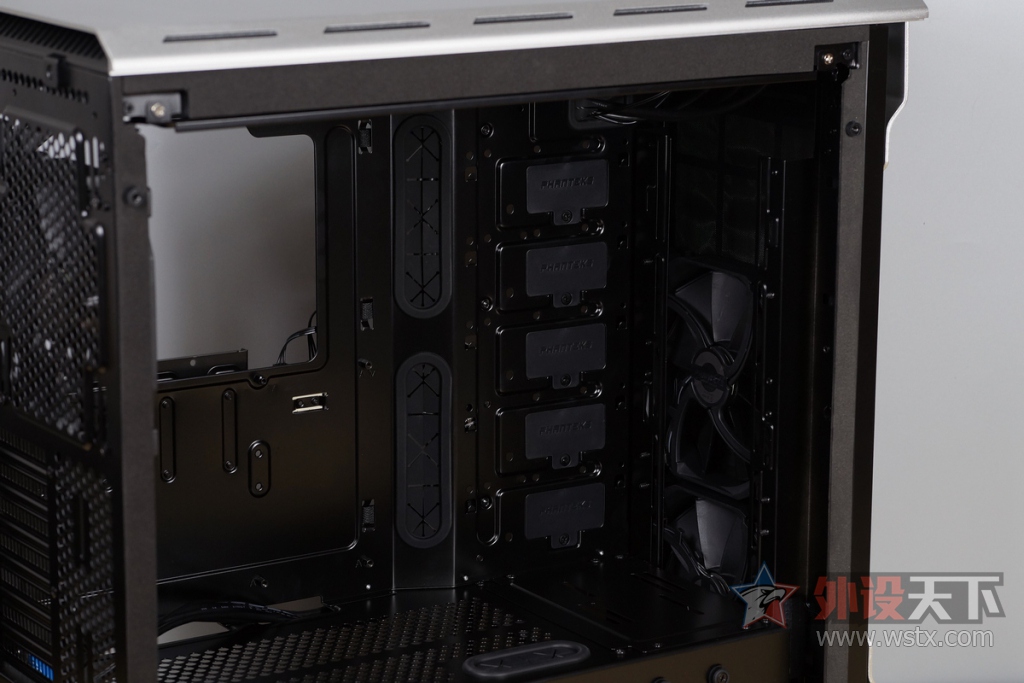

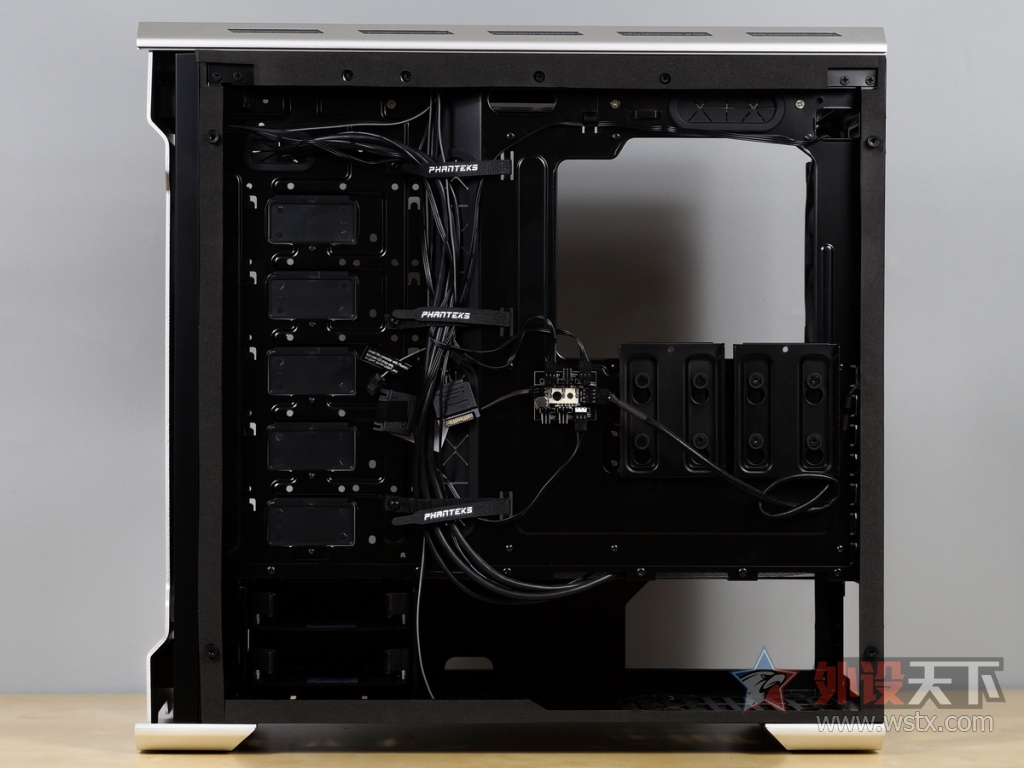

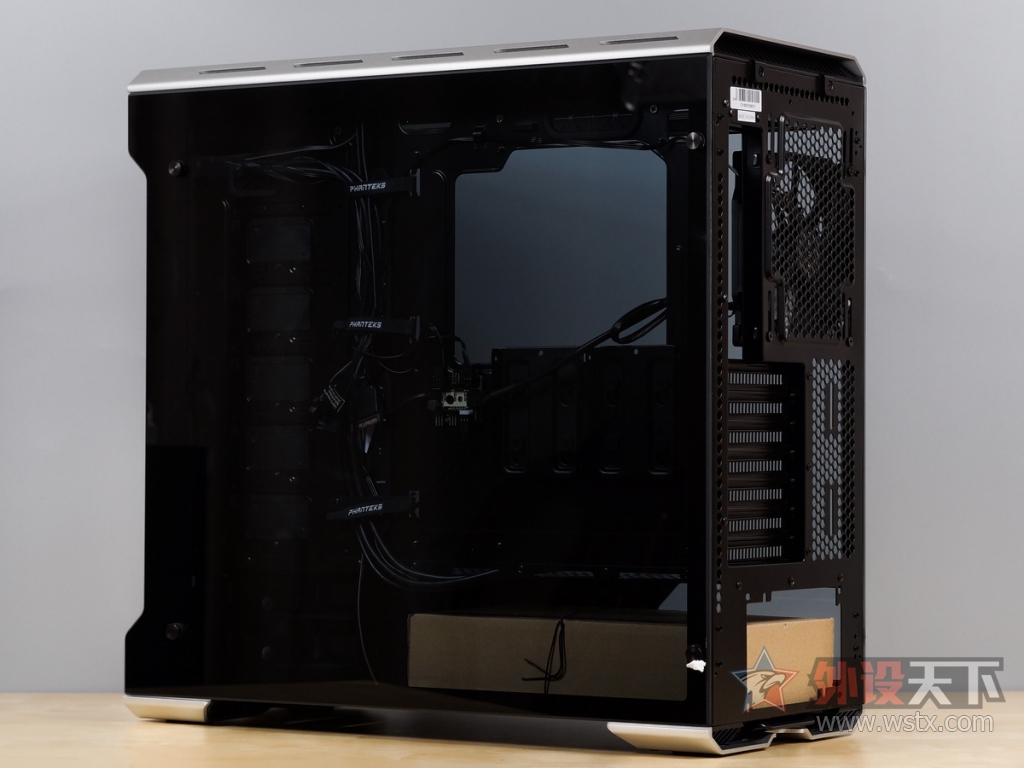

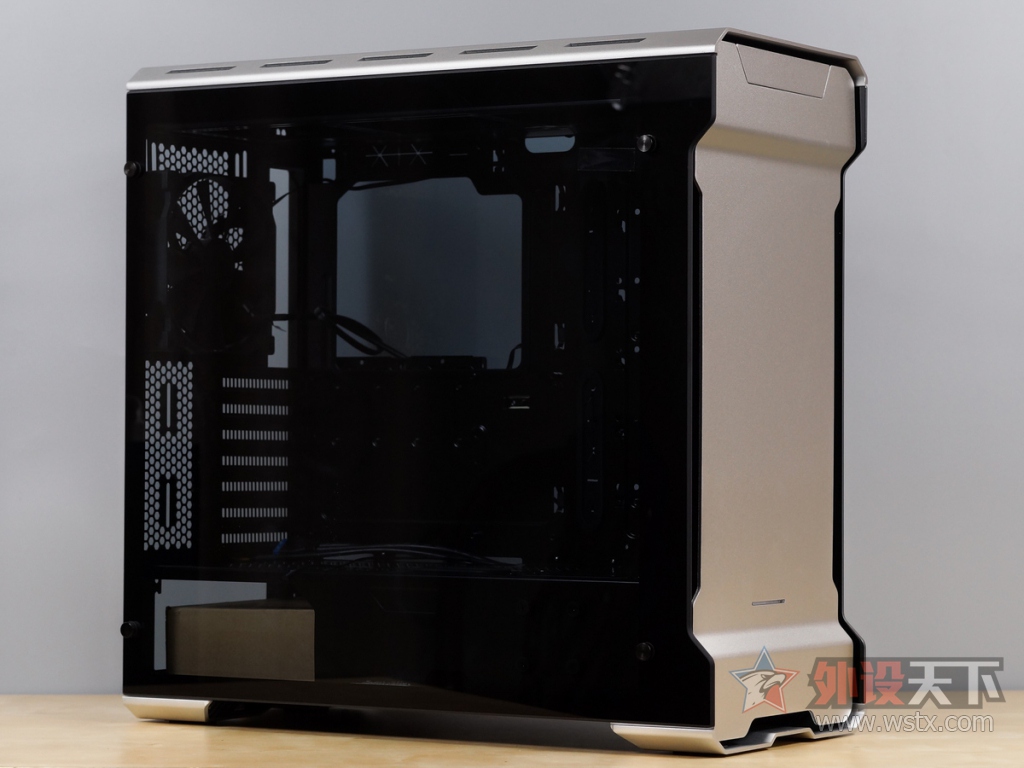

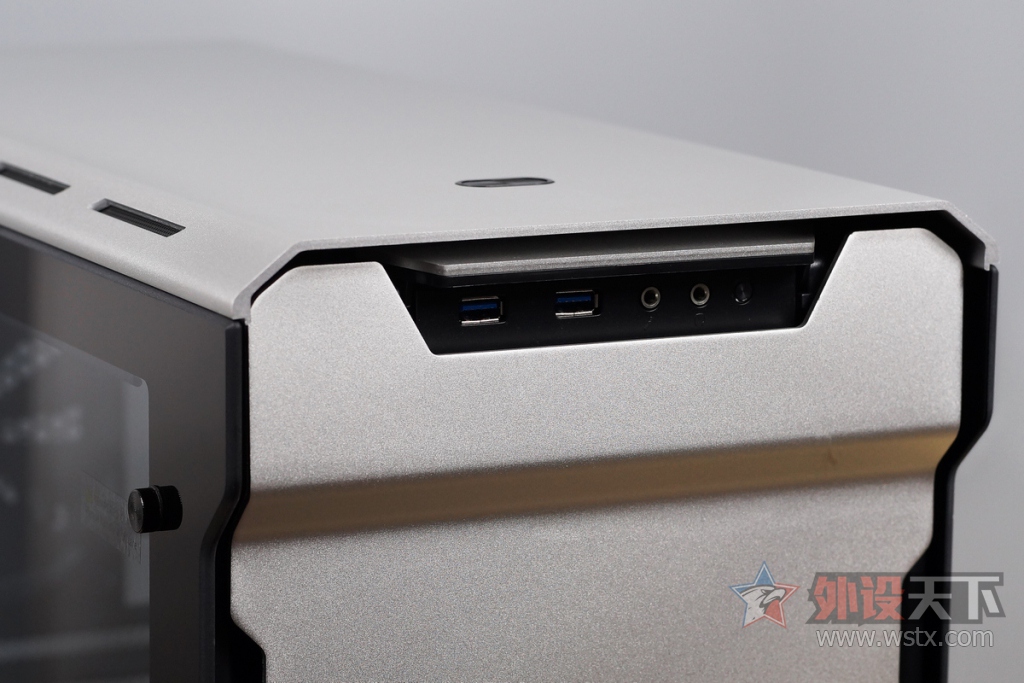

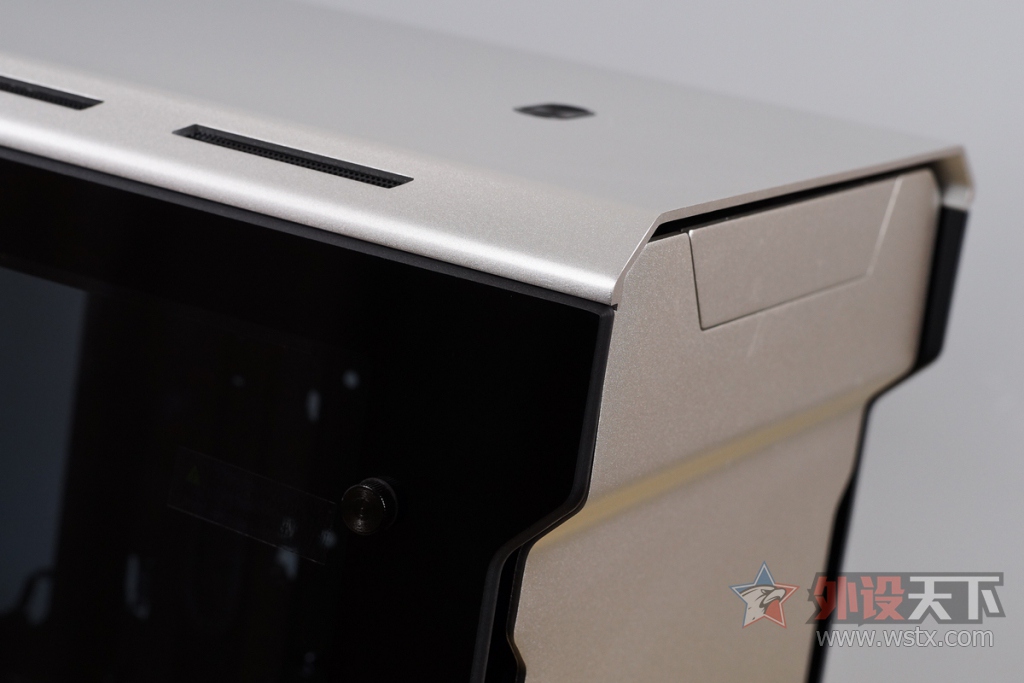

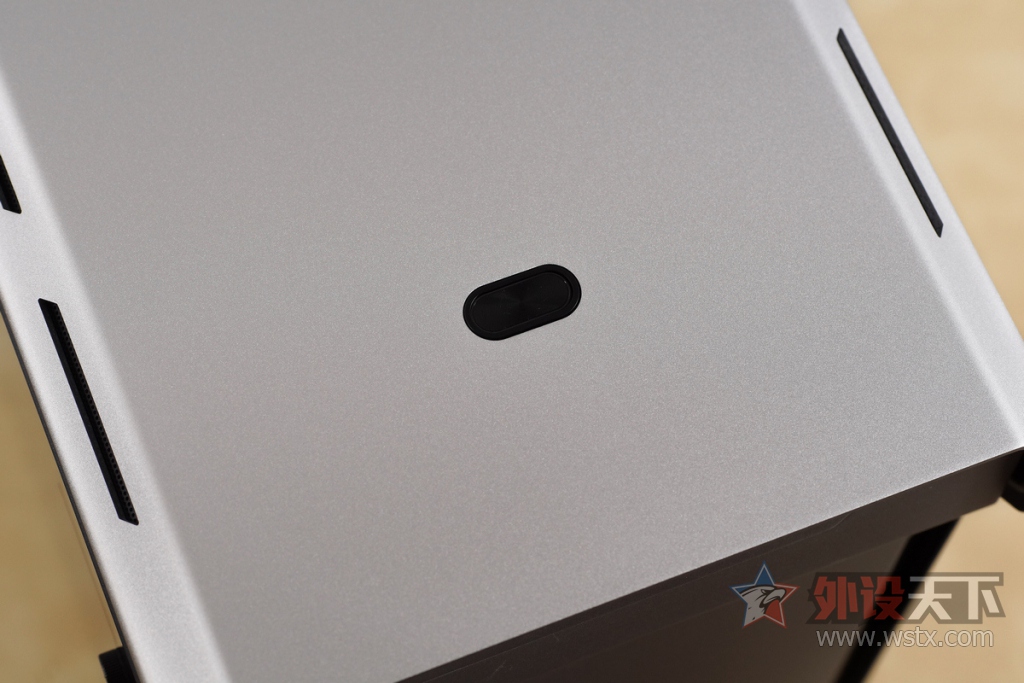

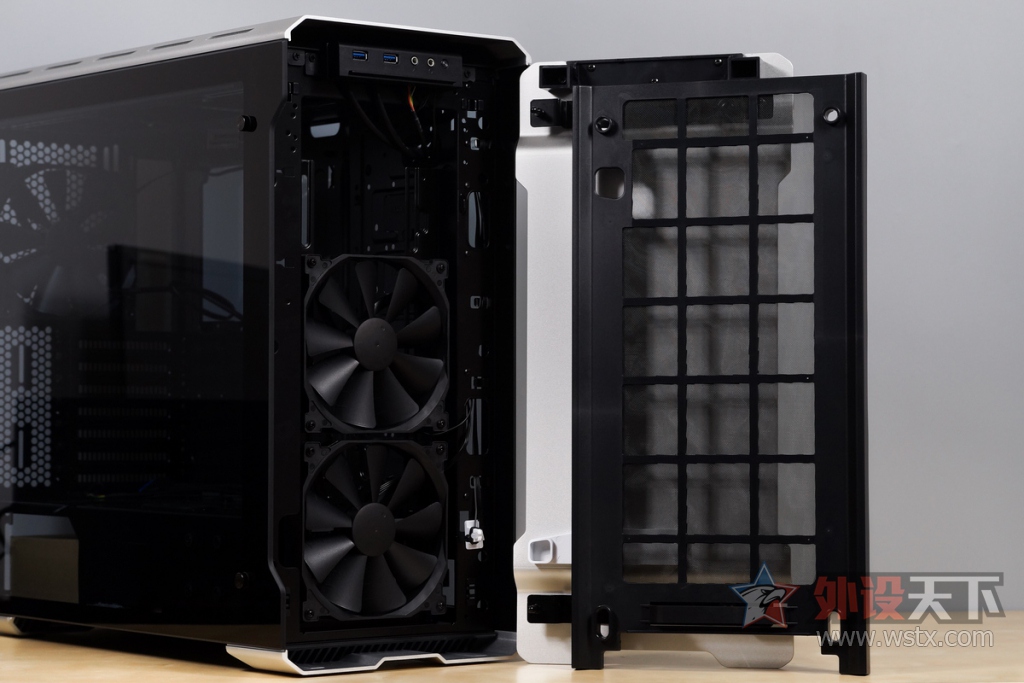

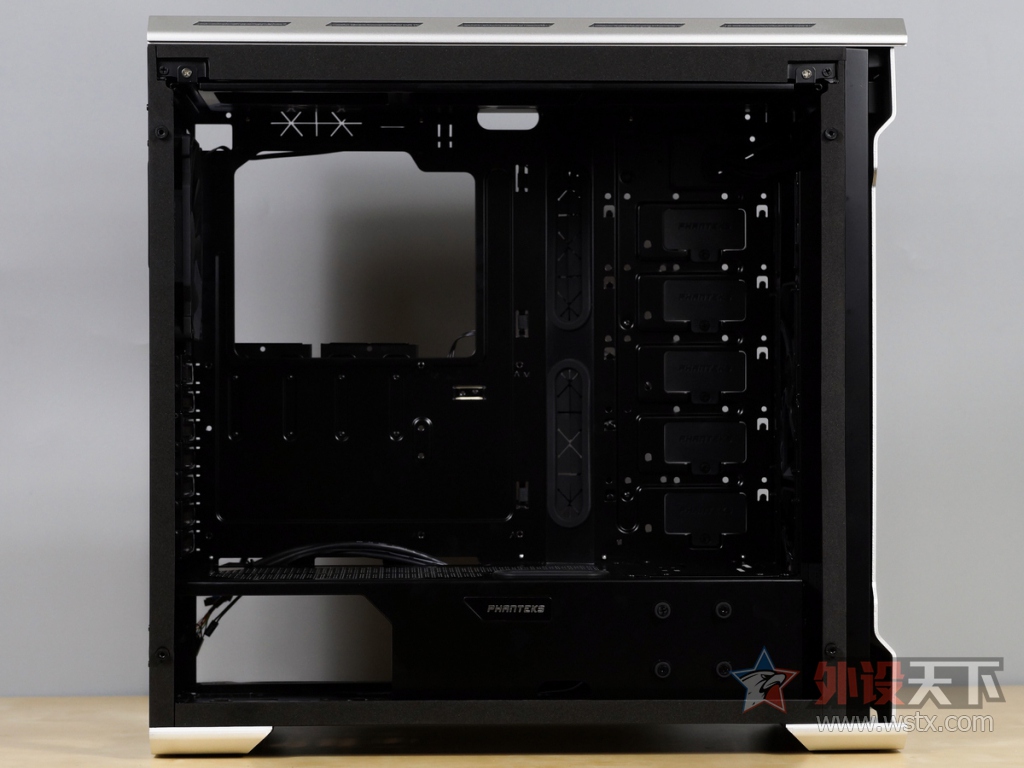

追风者PK515ETG是PK515E的升级型号，后缀TG代表钢化玻璃Tempered Glass的缩写，主要升级两点，其一双侧钢化玻璃，其二RGB灯控系统，包括Power按键和装饰灯条，3mm阳极铝机身用料和整体结构没有变化，在保持PK515ETG实力派的同时，又提升了外观颜值。 钢化玻璃的优点质感出色，特别配合全铝机身，简直工艺品般的存在，PK515ETG使用4mm规格钢化玻璃，相比常见3mm玻璃强度更高。 隐藏式I/O面板，追风者独家创意设计，不用时还能防尘。2个USB3.0、耳机麦克，最右的重启按钮变成RGB控制键，联动控制Power按键和前脸灯条。 阳极铝面板做工细腻，表面星光一样的颗粒感，顶部Power按键支持RGB背光。 前脸面板、防尘滤网都采用免工具设计，可以随时拆装，前侧内置两把140mm风扇，预设各种孔位，支持更换3×120、2×140风扇或冷排散热器。 钢化玻璃边缘做了磨砂和倒角处理，做工出色。 追风者PK515ETG内部采用流行的分体式结构，底部隐藏式电源罩，取消传统的硬盘笼支架，改成模块化可拆装的硬盘位，所以内部看起来非常简洁，最大支持305×272mm?尺寸的E-ATX主板，顶部和前部都能安装360/280冷排，显卡限长420mm，风冷限高194mm，堪比全塔机箱的兼容能力。 模块化设计的硬盘位，5个Phanteks标志挡板，对应5个硬盘SATA接口。安装步骤简单，将配件中的硬盘托架挂载到对应卡口，然后从机箱背侧锁住。 隐藏式电源罩已成为不少新机箱的标配设计，一来主板和电源各自区域的风道互不干扰，二来帮助走线，此外追风者追加了几个细节，比如增加SSD硬盘位，最右面板可拆提供更大的水冷安装空间。 机箱宽度达到了235mm，因此预留充分的35mm背板空间，背面配有2个硬盘托架、2个SSD托架、HUB风扇调速器和3个魔术扎带。 注意除了常规的I/O接线，额外多了2个SATA和4pin接口，分别对应RGB背光供电和灯控，别忘了接上。

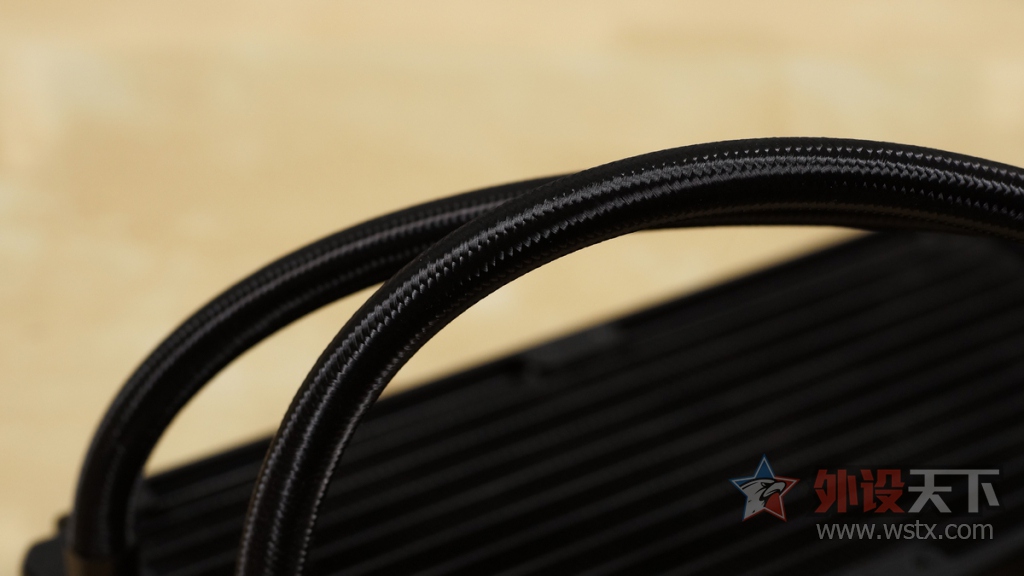

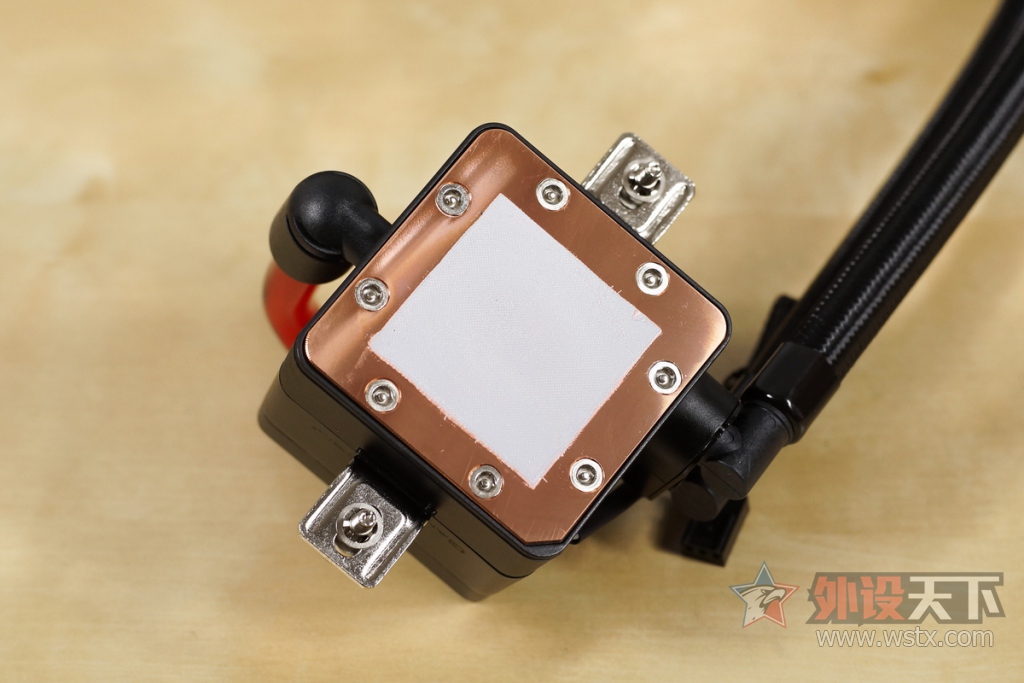

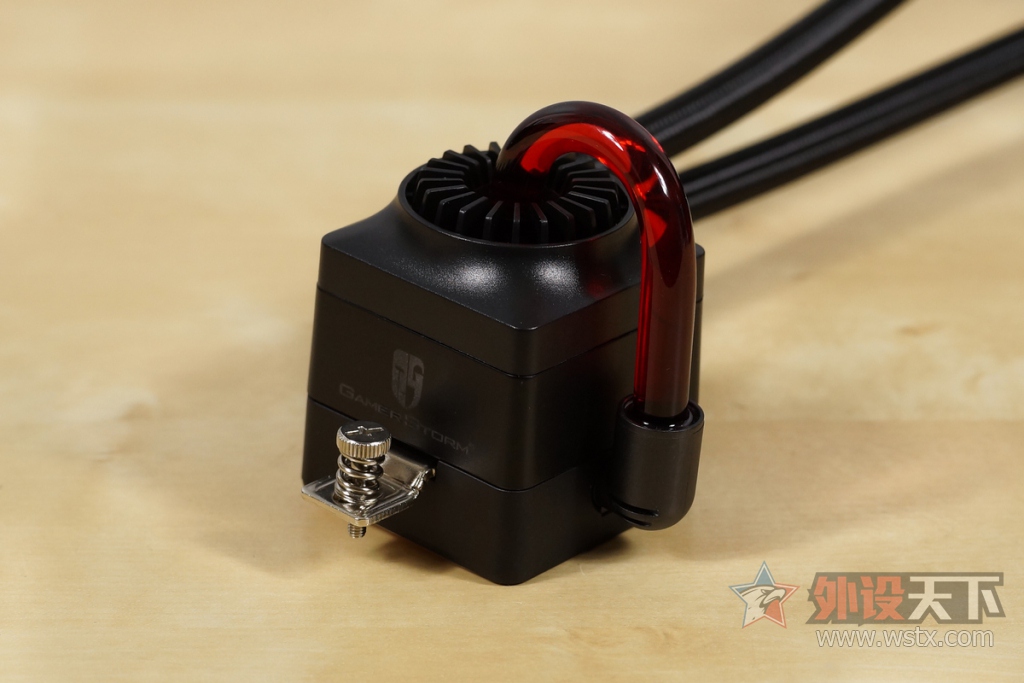

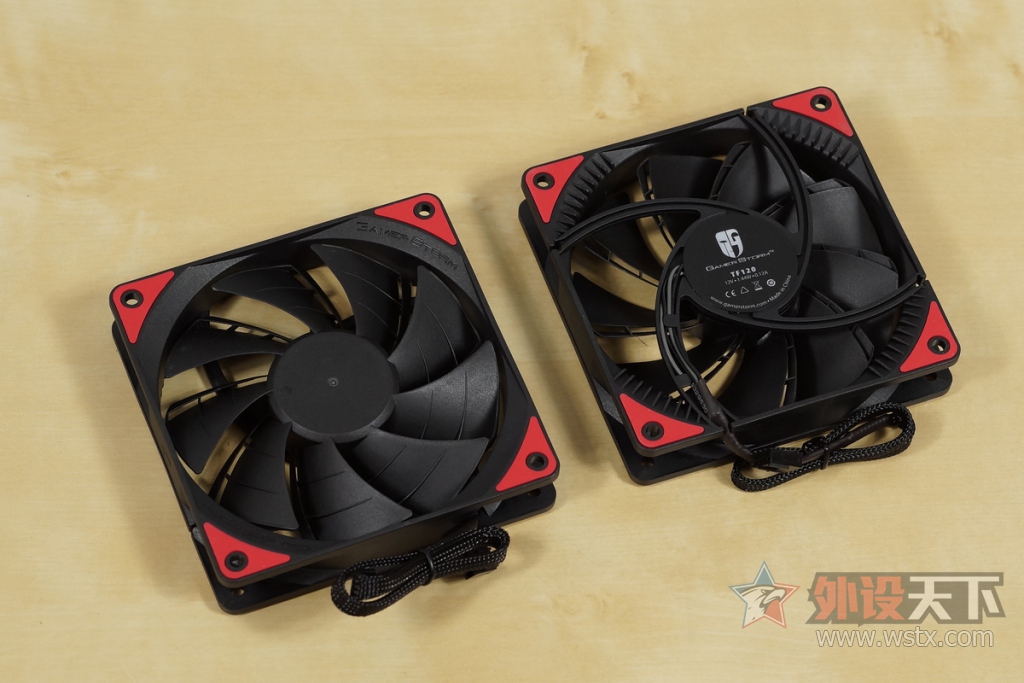

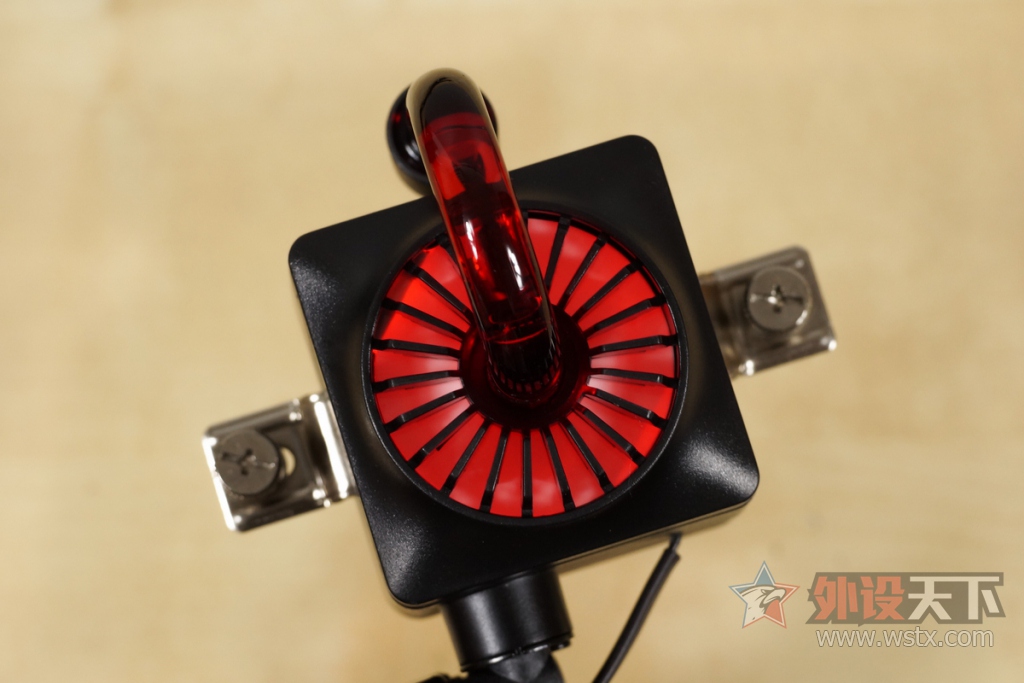

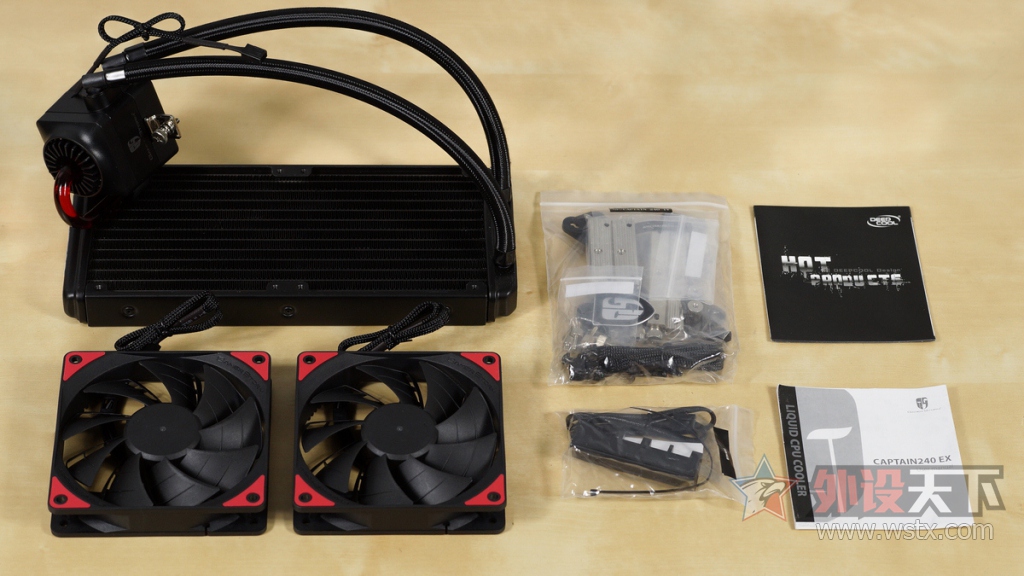

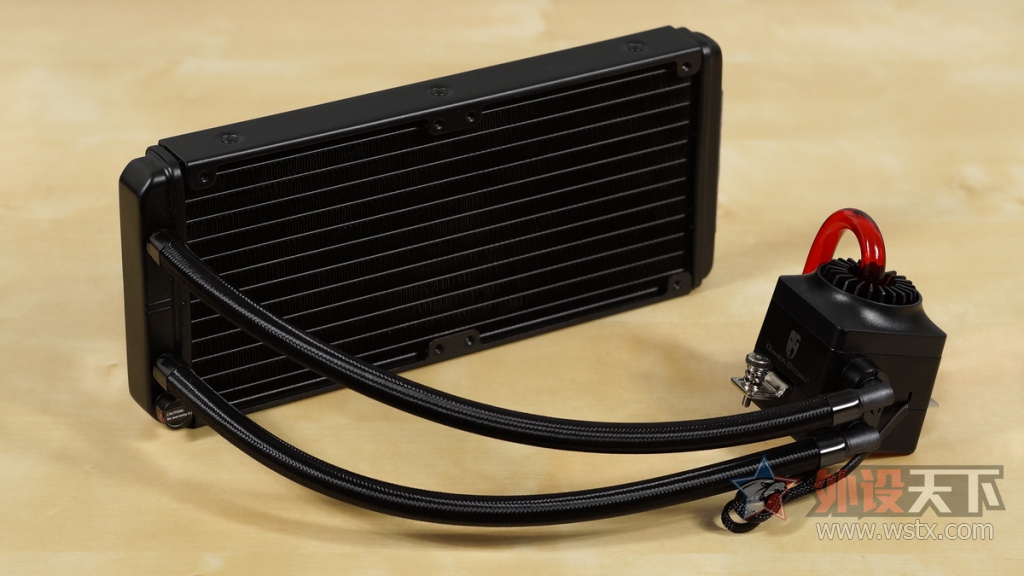

九州风神新版EX船长，追风者PK515ETG机箱支持安装360冷排，不过考虑以后升级的可能性，还是买了兼容度更好的Captain 240EX。 配件包括Captain 240EX一体水冷、2×TF120风扇、全平台扣具和风扇HUB集线器。 Captain 240EX继续沿用老船长标志性的反应堆冷头，虽然外观没有太大变化，但其实Captain 240EX有很多细节做了升级，比如之前被人诟病的塑料扣具，改成强化过的金属扣具，还有新的橡胶软管，新的TF120双叶风扇等。 九州独家的蒸汽朋克风格冷头，透明玻璃水管外露的确漂亮。 顶部红色的LED呼吸灯，据说马上会有RGB版本。 纯铜底面能完全覆盖CPU顶盖，默认已涂好导热硅脂。冷头改动较大的一个设计就是将原来塑料扣具改成金属扣具，提升材质强度，压力也更平衡，而且还是方便的免工具设定。 新型橡胶软管，使用高密度的编织线缠绕，质感比老的螺纹管提升一个档次。 标配的TF120双叶静音风扇，转速在500rpm~1800rpm之间，四角有减震垫片设计，最大特点的是主副双层扇叶结构，两个扇叶的倾角不同。

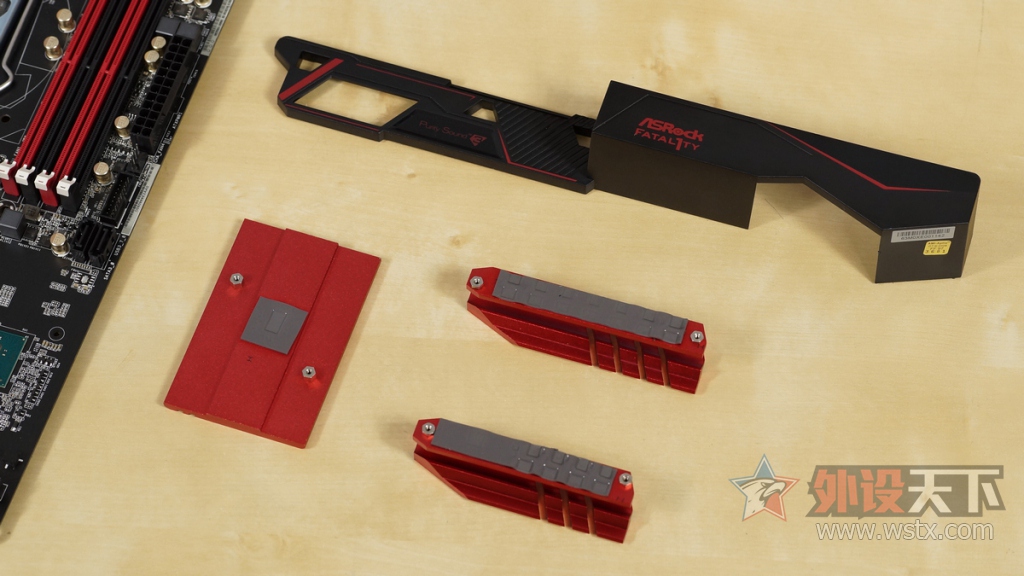

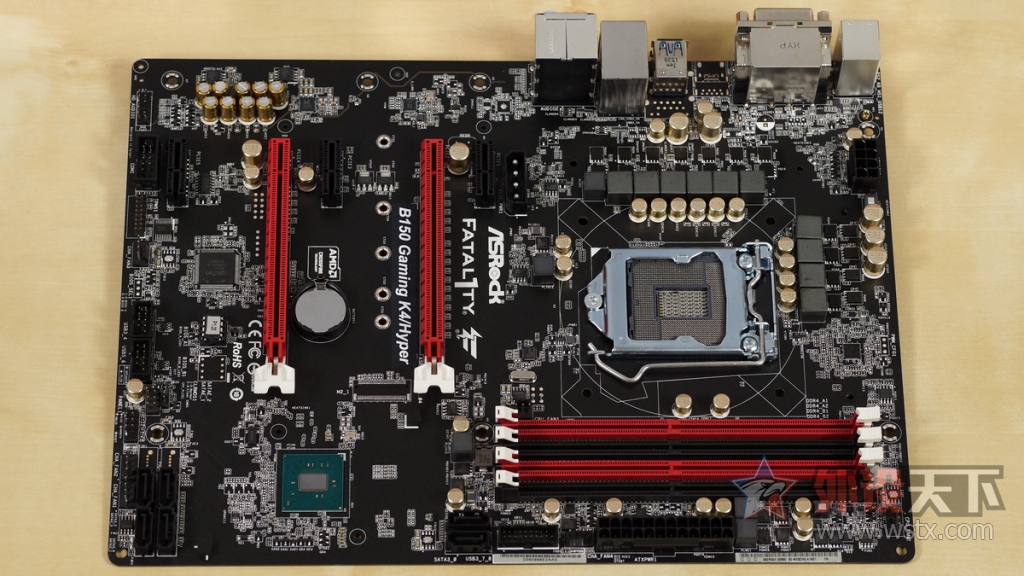

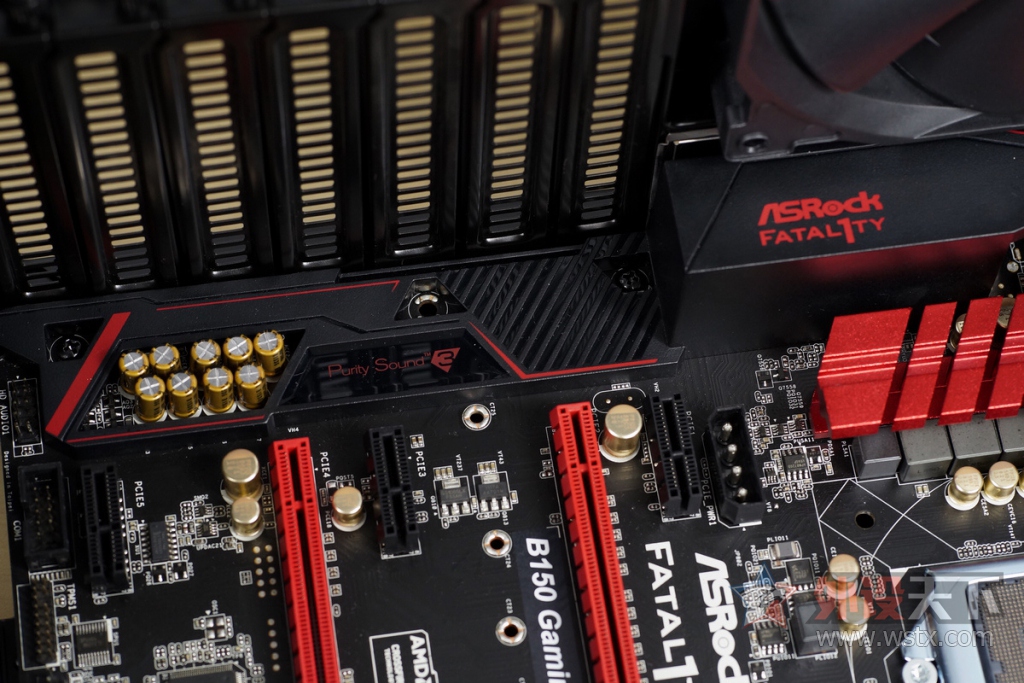

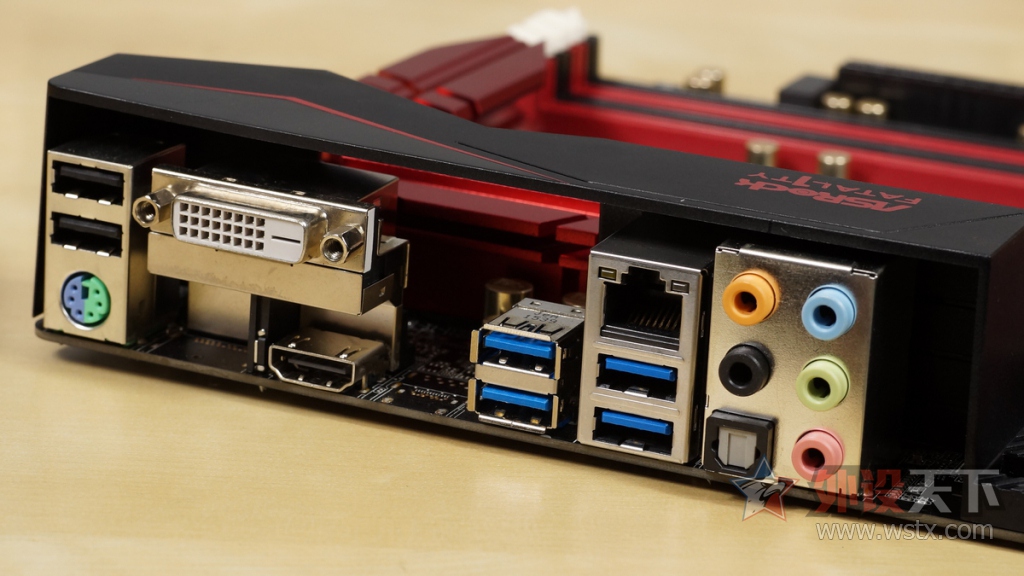

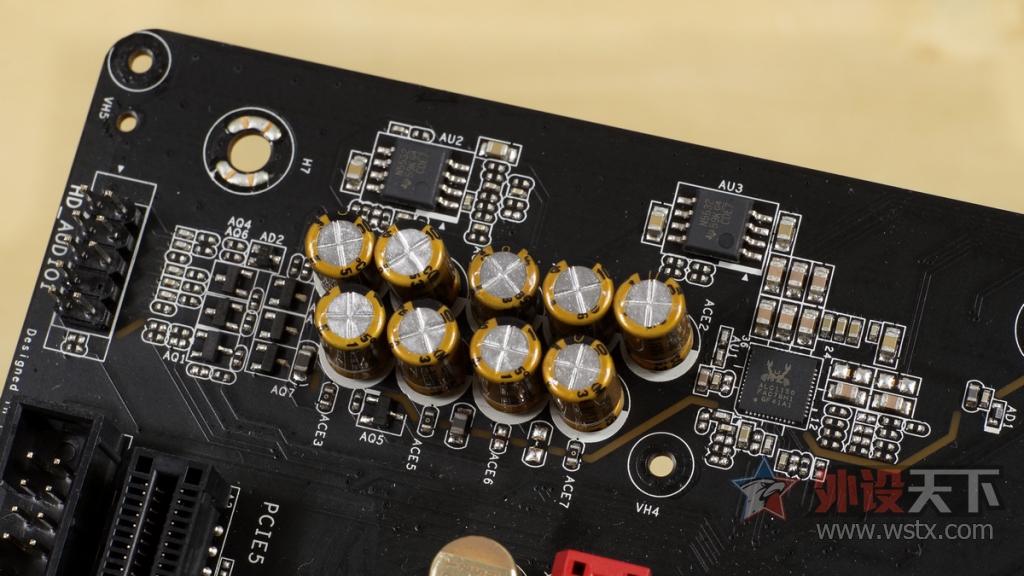

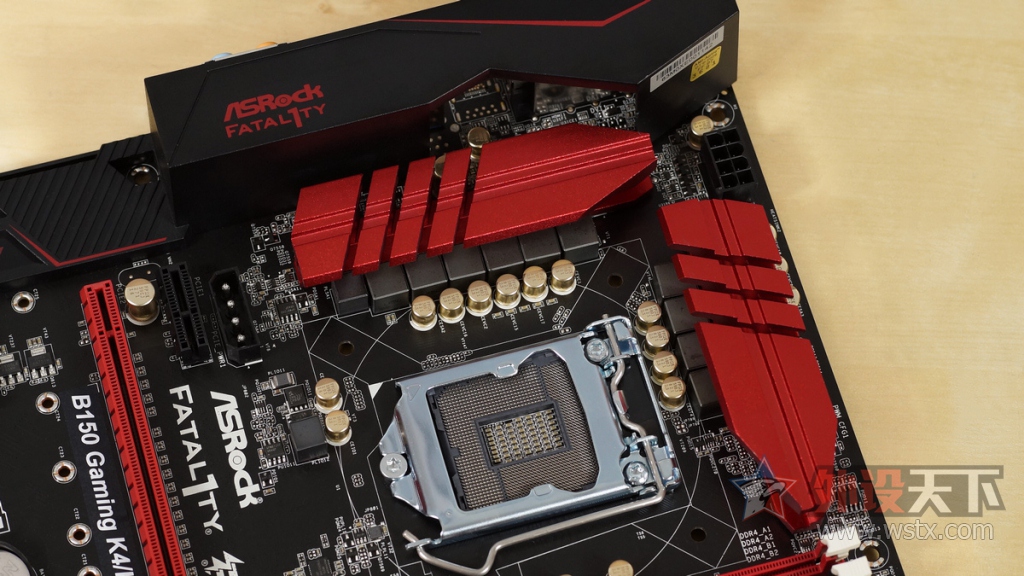

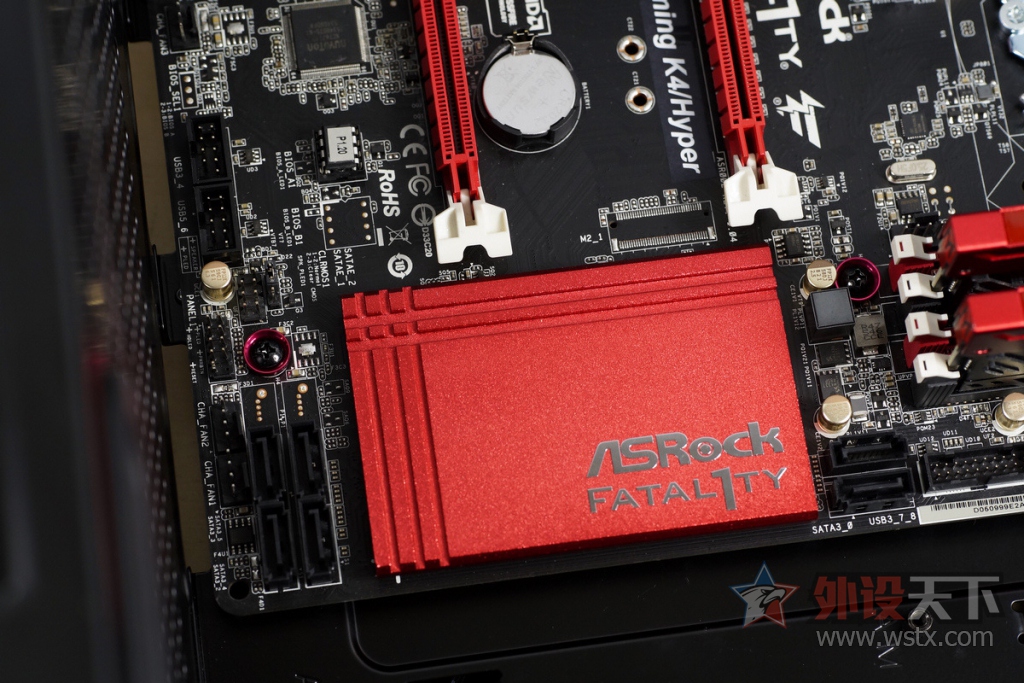

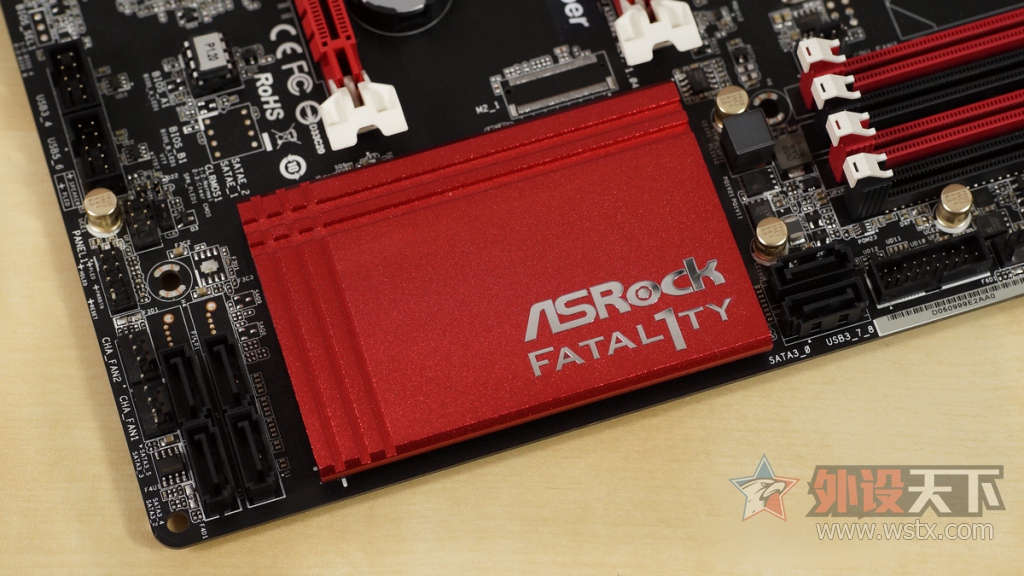

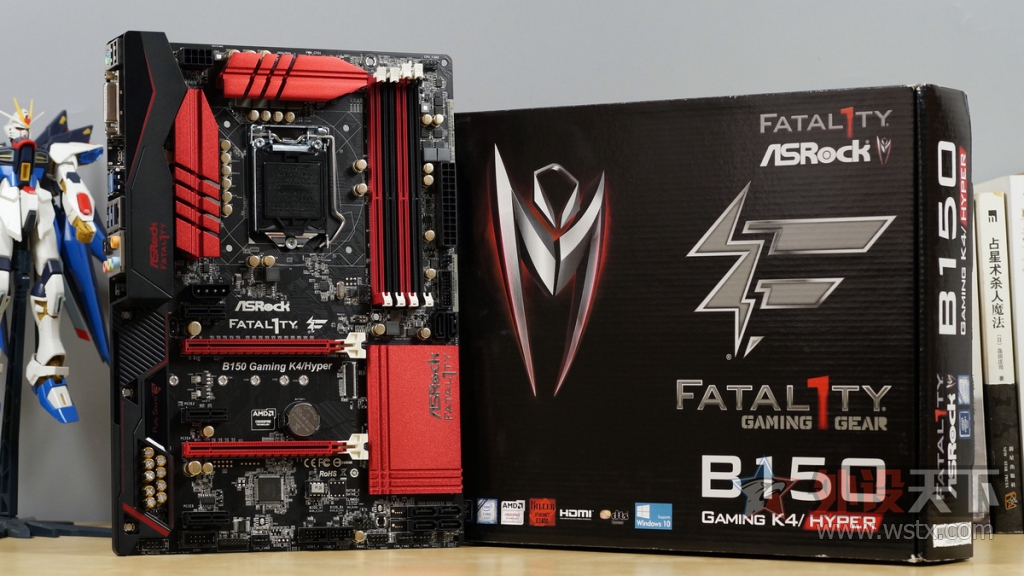

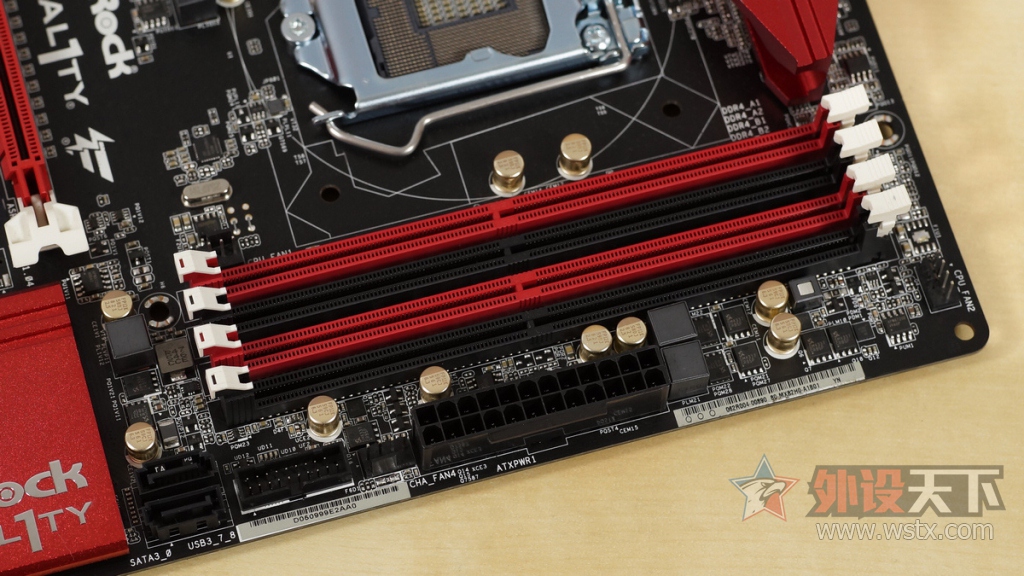

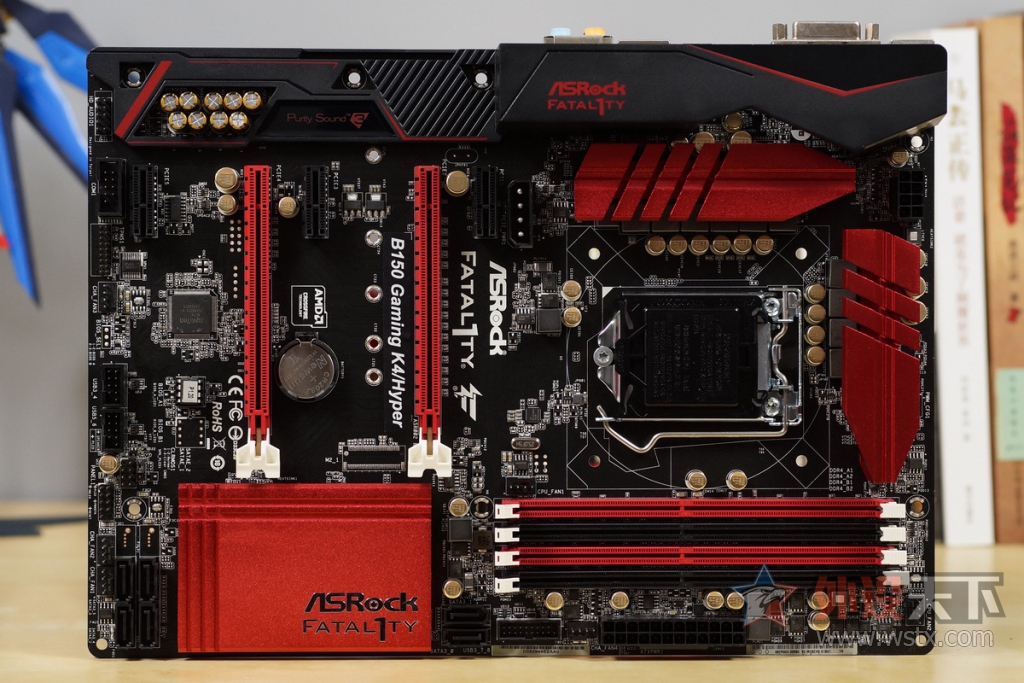

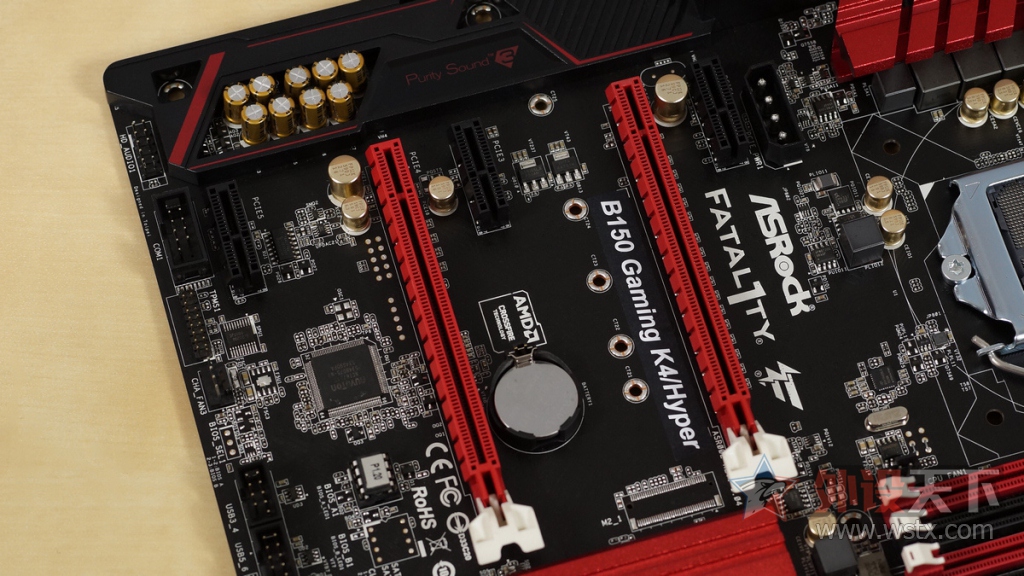

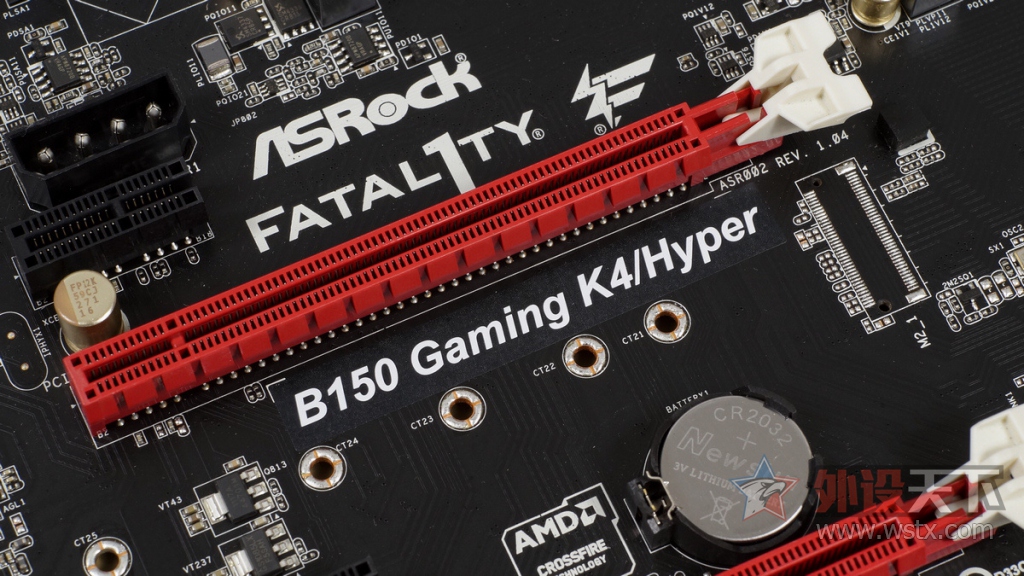

初看华擎B150 Gaming K4/Hyper可能认为中低端B150芯片组与千元级追风者PK515ETG机箱不太搭配，但如果有详细了解华擎Hyper系列的话应该会打消这个疑问，华擎旗下Hyper系列是少数明确搭载IDT外频控制器，具有破解超频能力的H170/B150主板（超微应该也有），B150 Gaming K4/Hyper还有10相供电、Killer杀手网卡、电竞盔甲等设计，可以说向高端Z170看齐，同时也是所有B150主板中价格最高的一款。 主流Gaming红黑配色，超大散热片，并且采用高端Z170主板才会装配的I/O盔甲，不看型号的话肯定以为这是一款Z170主板。 2×PCI-E显卡插槽，4×DDR4内存插槽，8层PCB ATX版型。 主板盔甲保护的I/O区，有2×USB2.0、4×USB3.0、PS/2键鼠、DVI-I+HDMI视频、RJ45千兆网络和音频组接口齐全。 强劲的8+2相CPU供电，两块大面积散热片，都为超频保驾护航。 2相DDR4内存供电，单边卡槽优化，避免和显卡冲突，受制于B150芯片组，最高频率仅有2133MHz，好在华擎超频不只针对CPU，内存BCLK也是联动的因此可以超频。 2根PCI-E3.0 X16显卡插槽，同样受制于B150芯片组，仅支持AMD CF交火技术，但不能Nvidia SLI，其他的3根是PCI-E3.0 X1设备插槽，还有1个增强显卡供电的4pin molex接口，经过AMD RX480的PCIE供电门事件以后，相信不会认为这个辅助供电只是摆设了。 大面积PCH散热片，表面使用立体烫银字体提升视觉质感。美中不足的一点，6个SATA接口都是立式。 拆掉主板散热片和盔甲，主板盔甲全塑料的，基本只是为了提升卖相和逼格。 PCB layout与华擎某款Z170神似啊。 空焊的M.2设备，这个要吐槽，作为千元级的B150就把M.2补完吧，刚好想用M.2 SSD来装机。 再看看华擎的Purity Sound? 3音频设计，采用集成声卡等级最高的Realtek ALC1150音频芯片，Nichicon音频专用电容，PCB音频隔离电路，都是高端主板音频系统常用的设计。 成本不菲的Killer E2400杀手网卡。

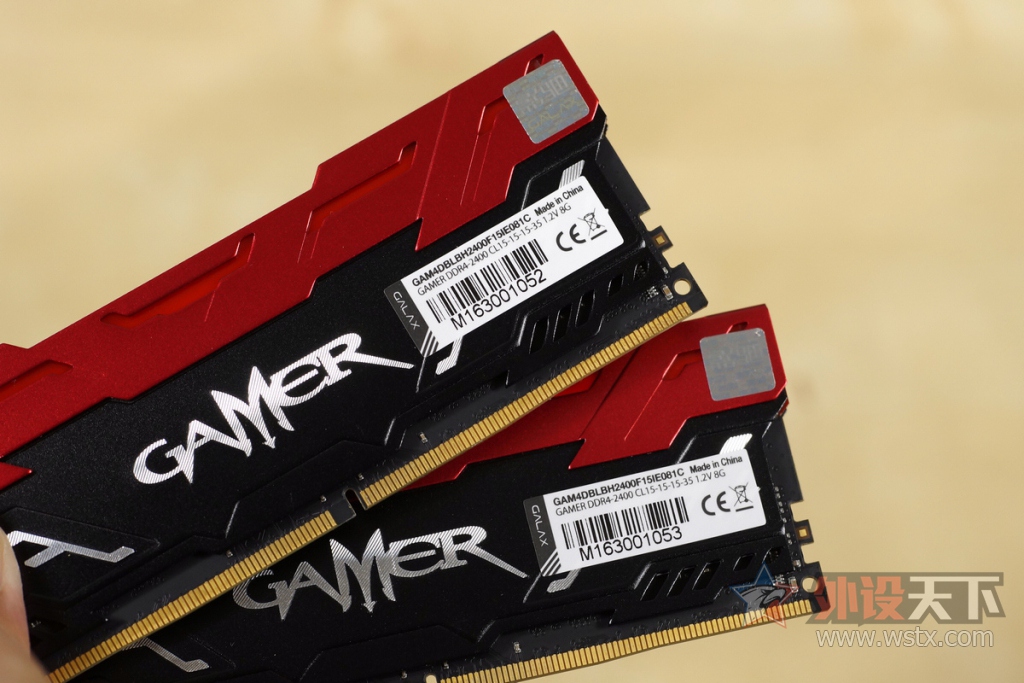

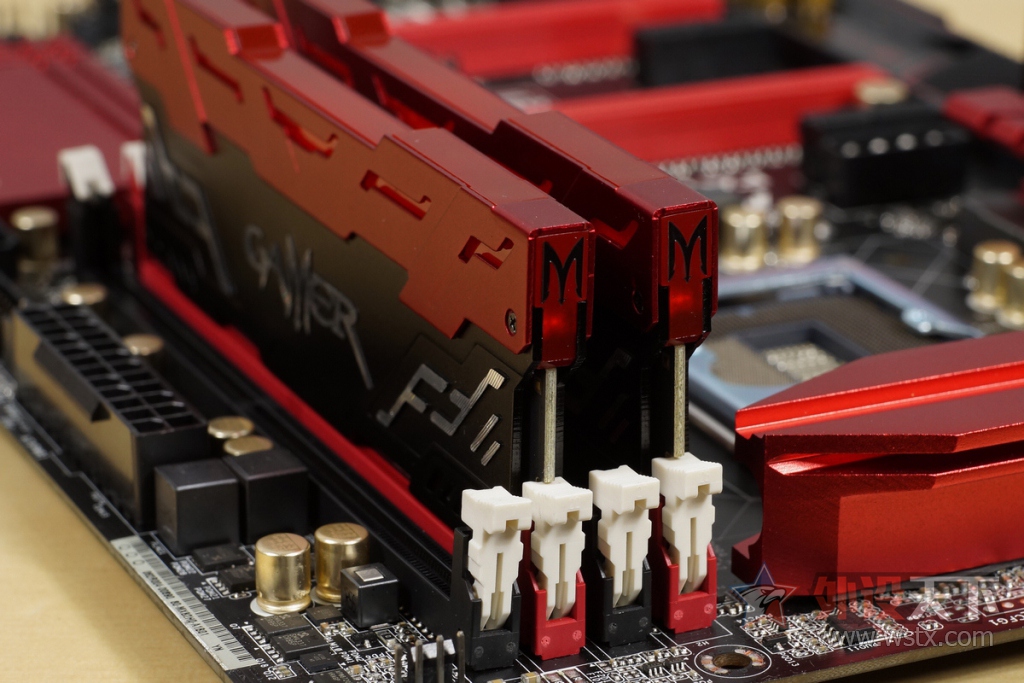

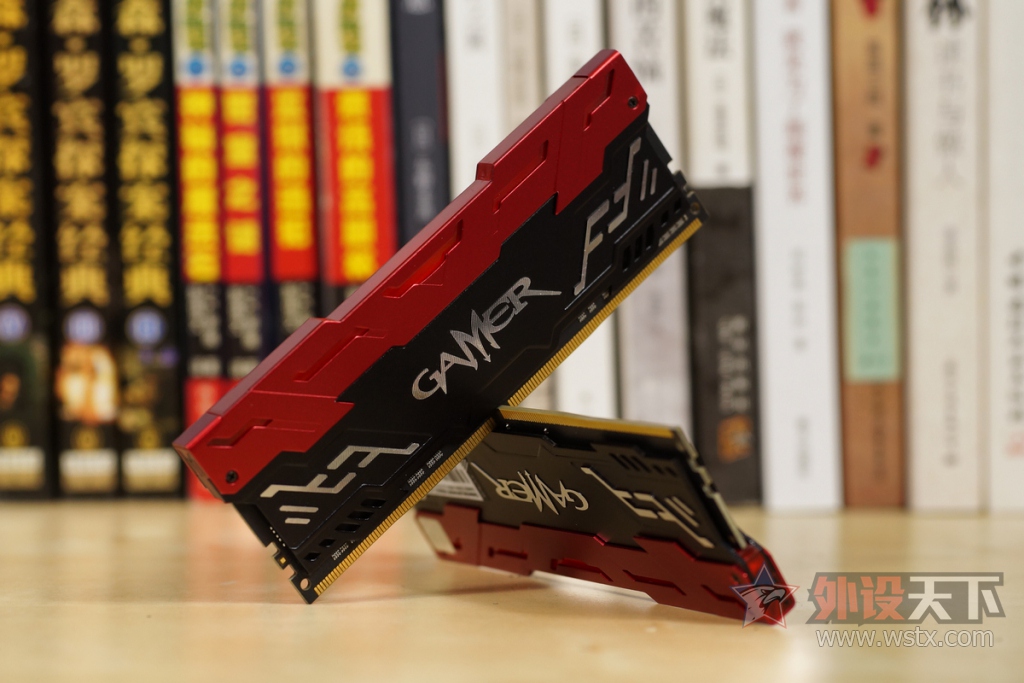

内存我搭配的影驰GAMER DDR4内存，影驰第二代GAMER内存在外观和背光方面做了不小的提升，特别拥有红、蓝、绿、橙、紫、粉多达7种配色，不同颜色可通过单独的灯控模块切换。 红色部分是阳极铝和背光模块（可更换），黑色部分是显存散热片，金属拉丝的GAMER标识质感很棒。 通电后LED顶部和侧面点亮，并有呼吸灯效果。 与红黑的华擎GAMING主板搭配相得益彰。

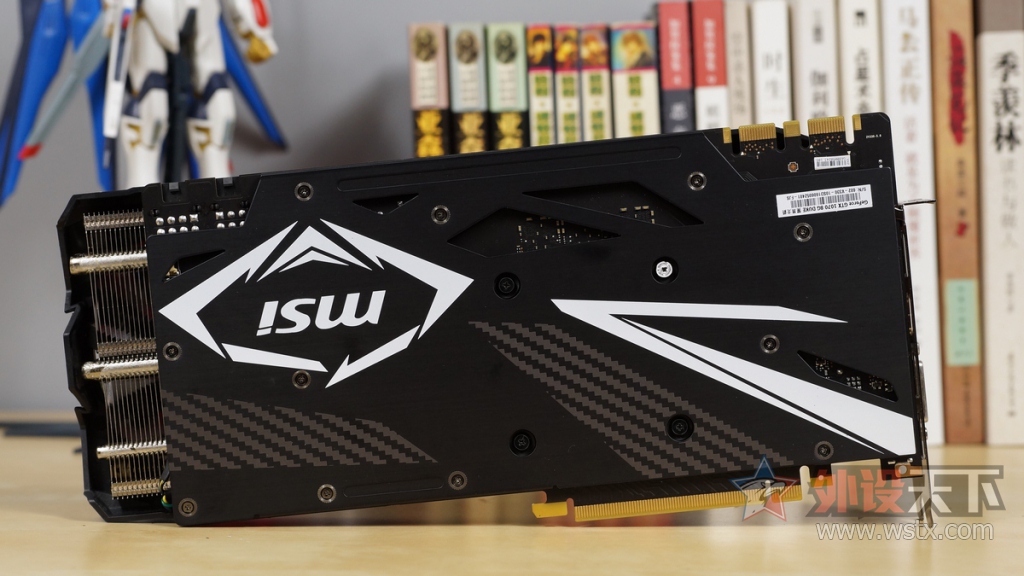

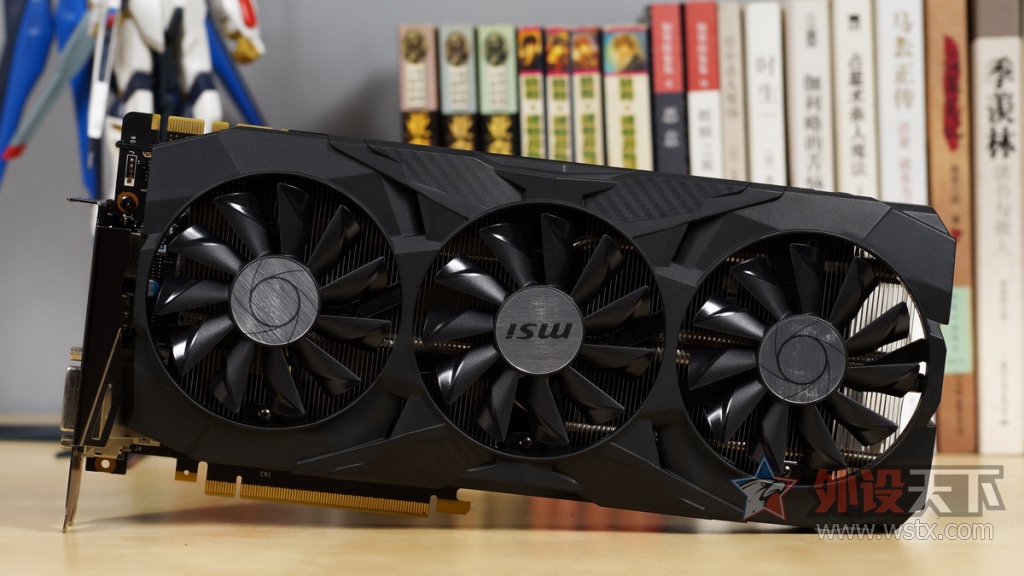

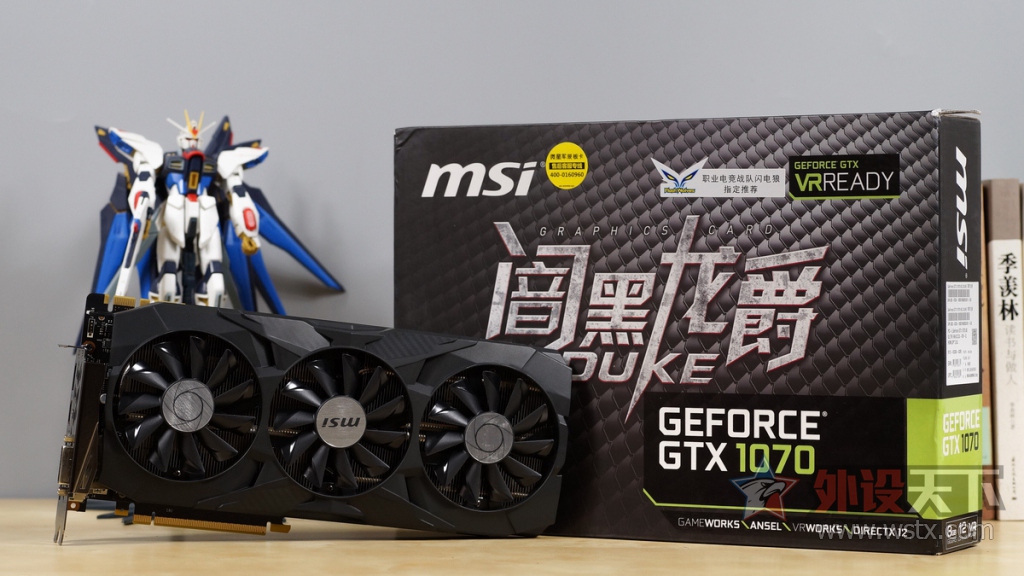

随着新一代旗舰Nvidia GTX1080/1070发布，微星也更新推出了Duke暗黑龙爵系列，主打TriFrozr三风扇散热器和RGB背光，由于显卡全黑配色的，加上RGB可任意改变背光颜色，和主流硬件都能搭配。 信仰金属背板，DUKE显卡体型非常大，TriFrozr三风扇总长有312mm，高度也是越肩式PCB，因此要注意机箱的兼容性。
信仰RGB背光，顶部LED升级支持1680万色，通过软件调整，有单色、呼吸、多彩和音乐等模式。

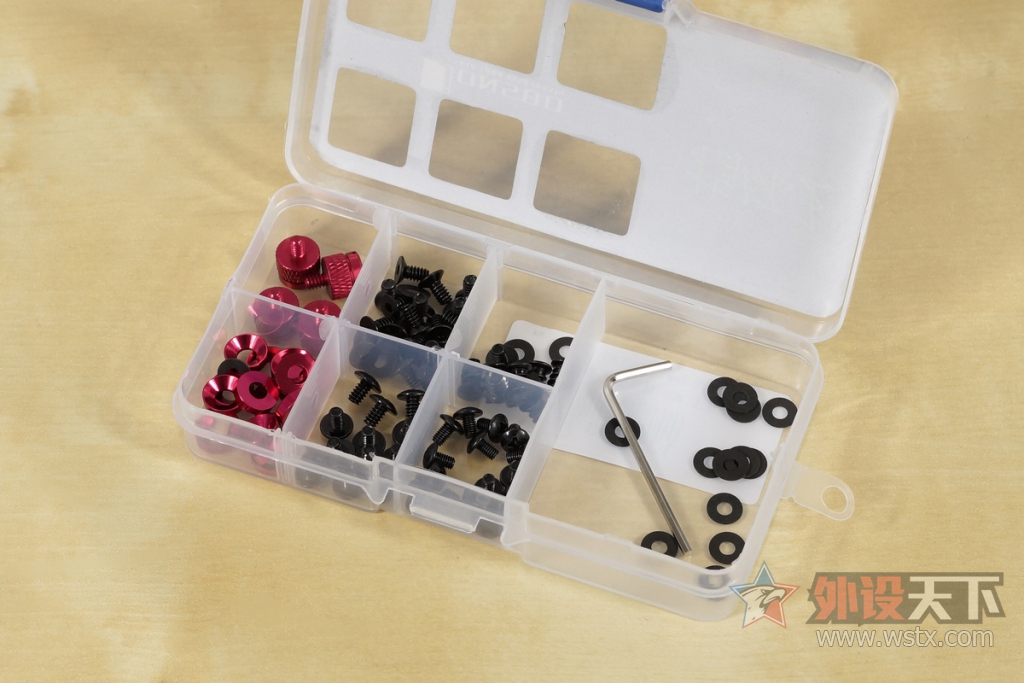

一直想试试乔思伯的指环王MOD螺丝装饰效果如何，这次终于入手了，就是觉着红色螺丝给的太少。
装机展示。 主板的保护盔甲会阻碍乔思伯MOD螺丝安装，这点始料未及。 又因为主板属于偏窄型ATX尺寸，右边3个螺丝位对不上，所以主板MOD红色螺丝只上了3颗，几乎没什么装饰效果。

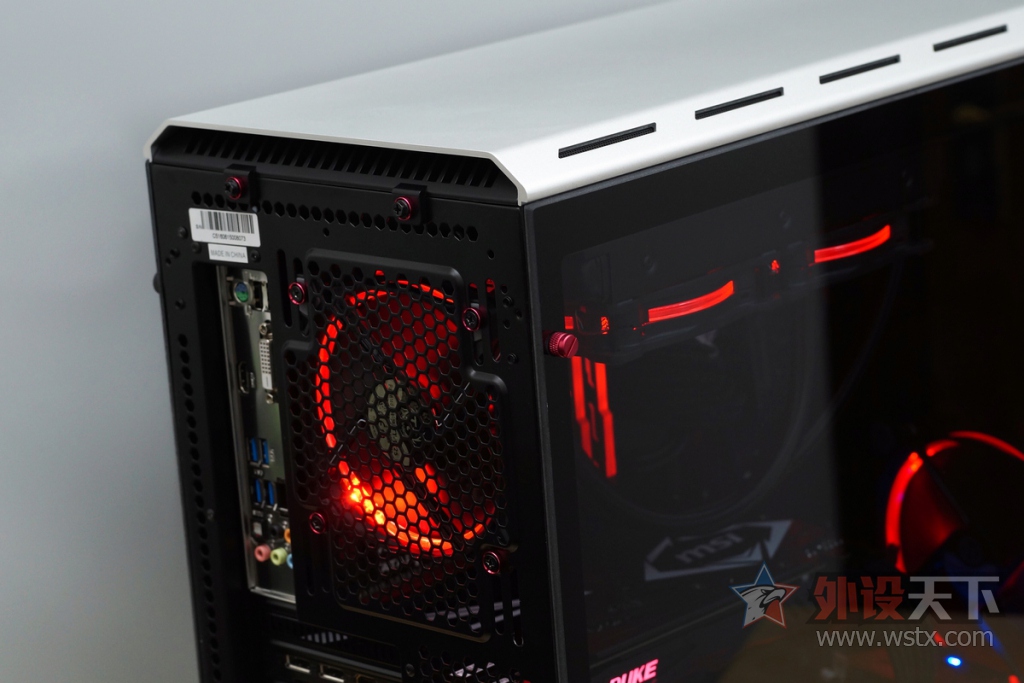

正确打开方式是安装在机箱侧面和背面。

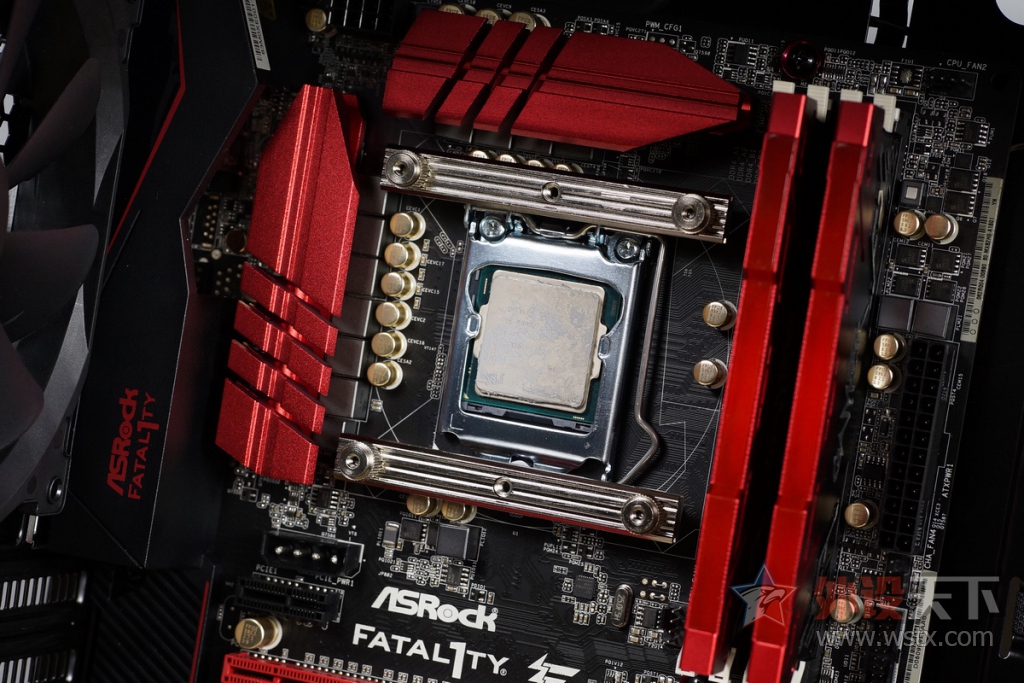

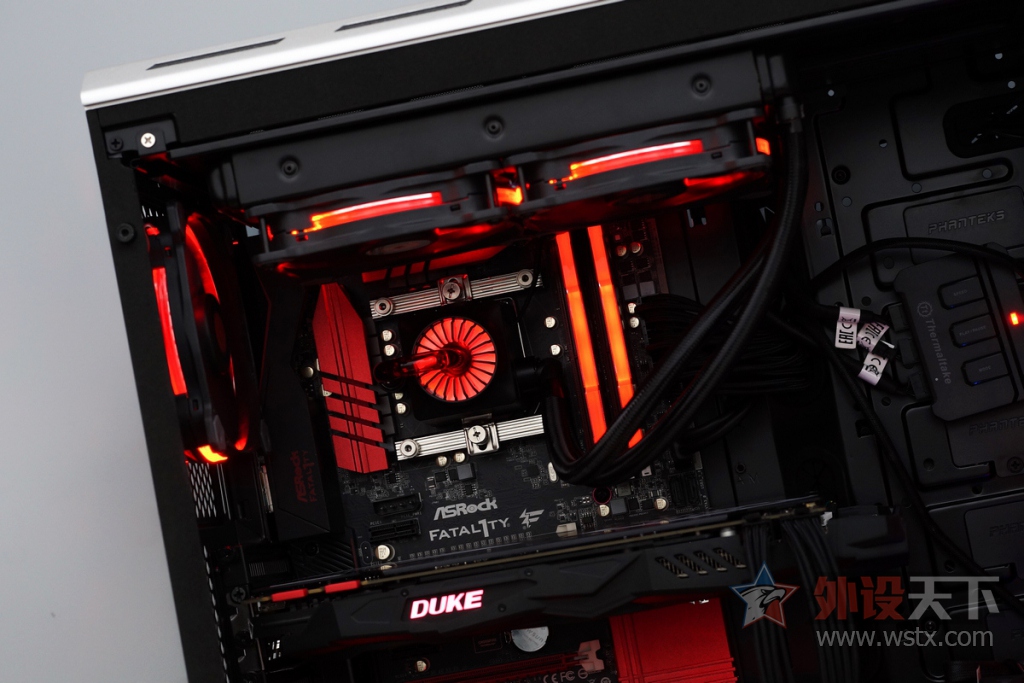

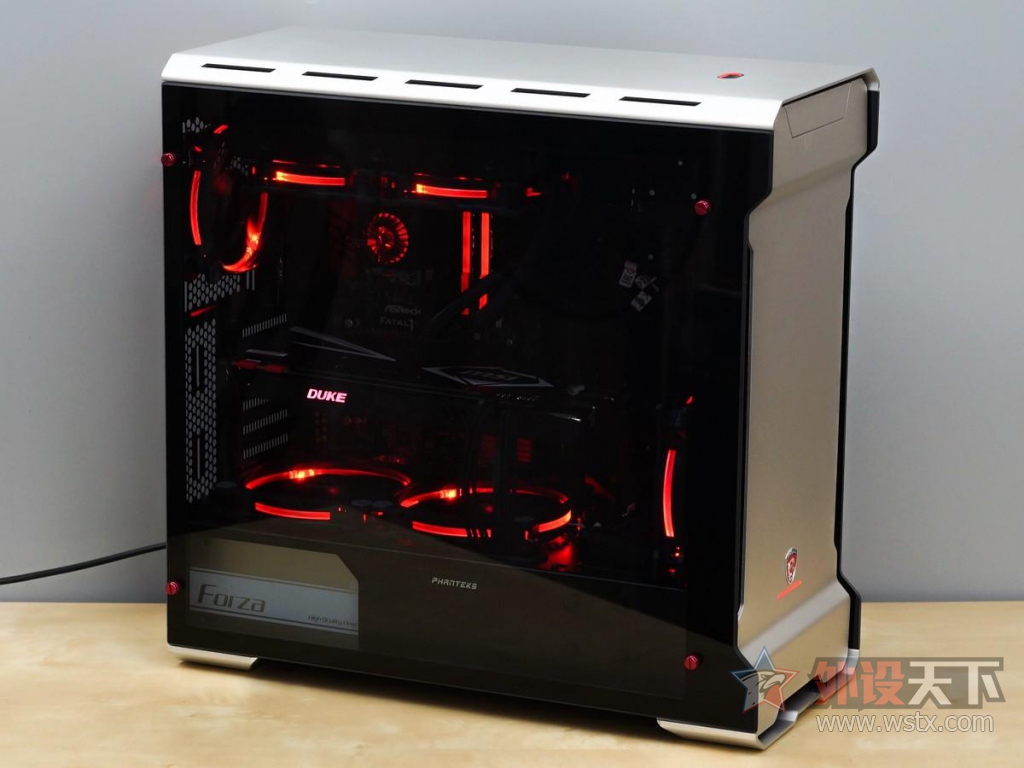

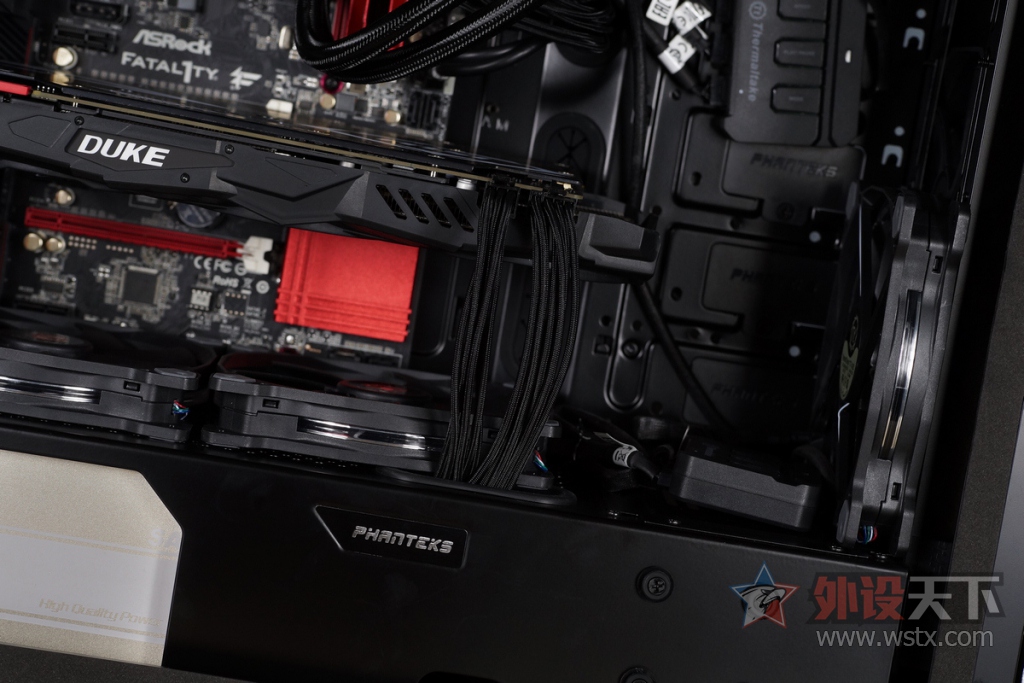

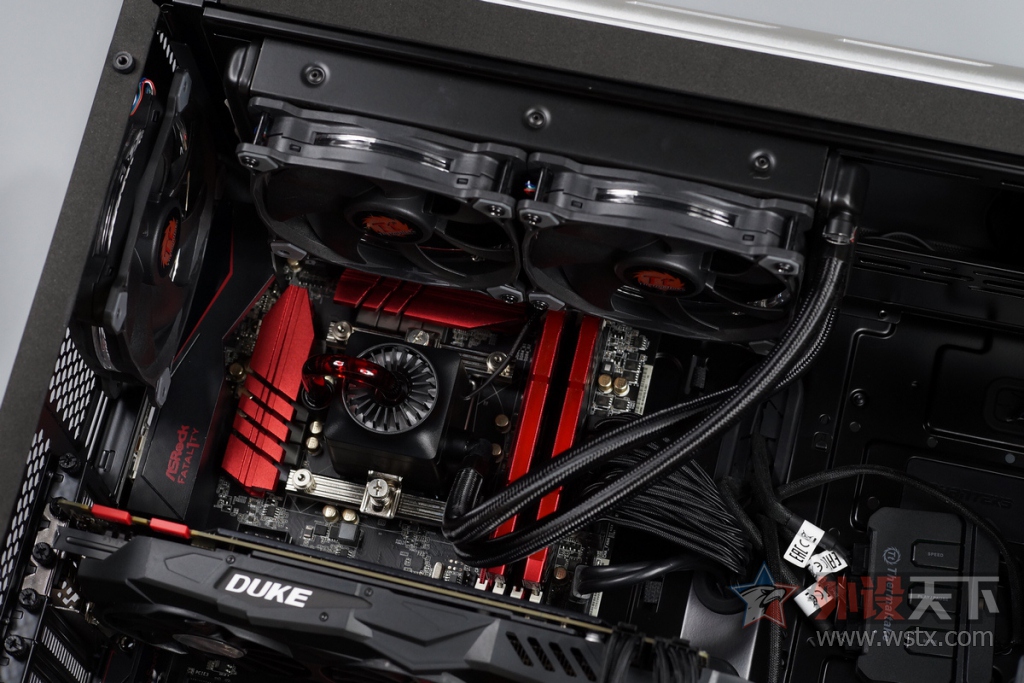

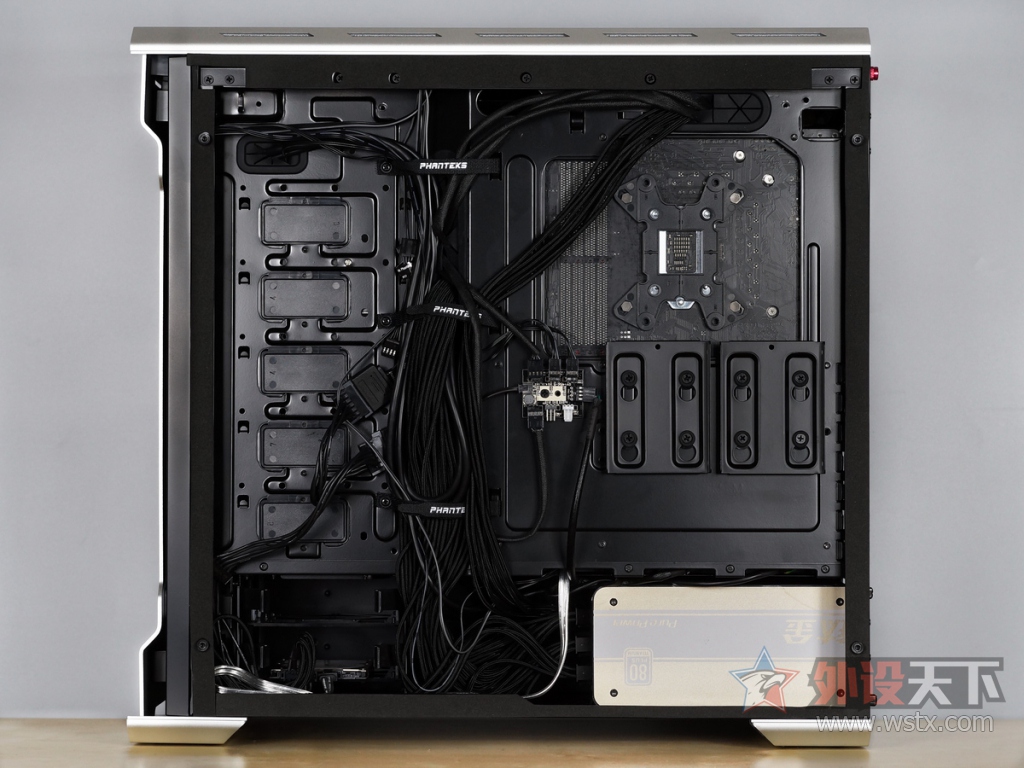

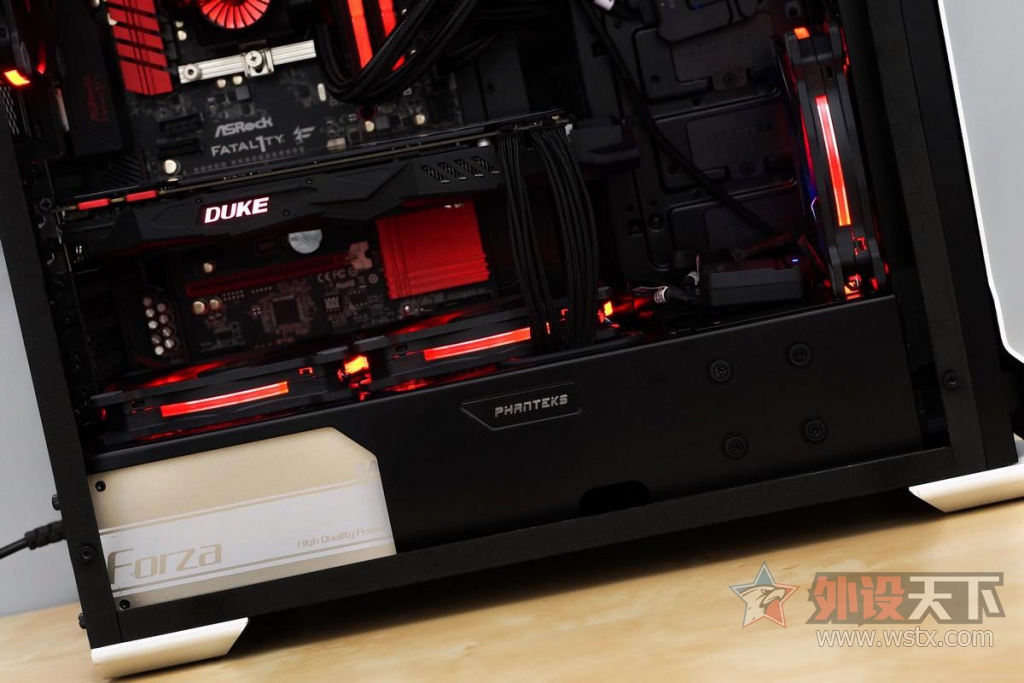

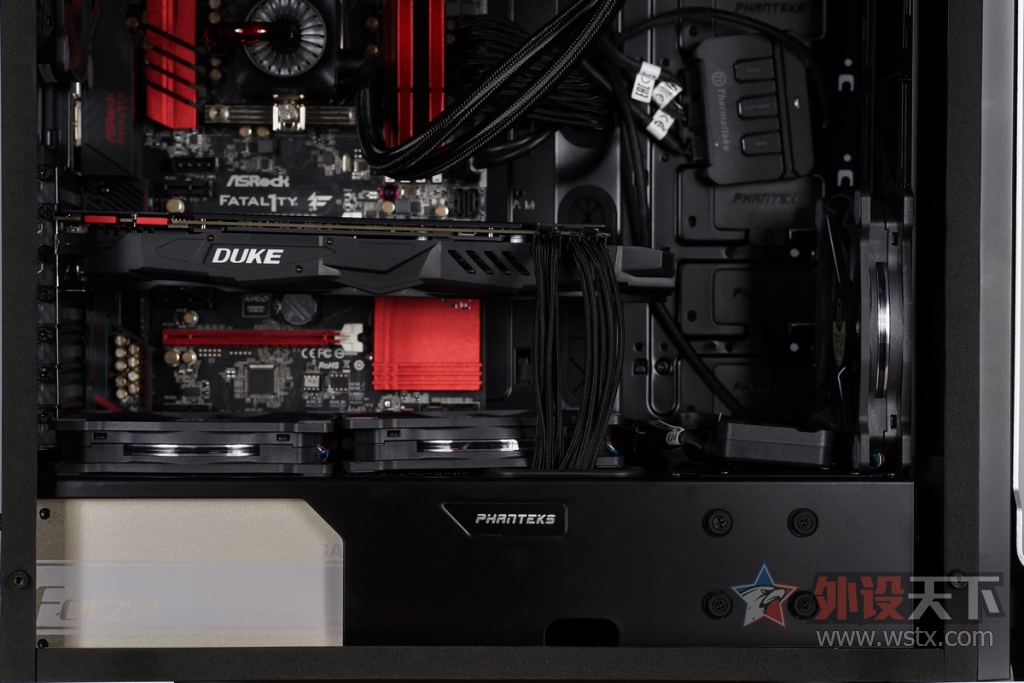

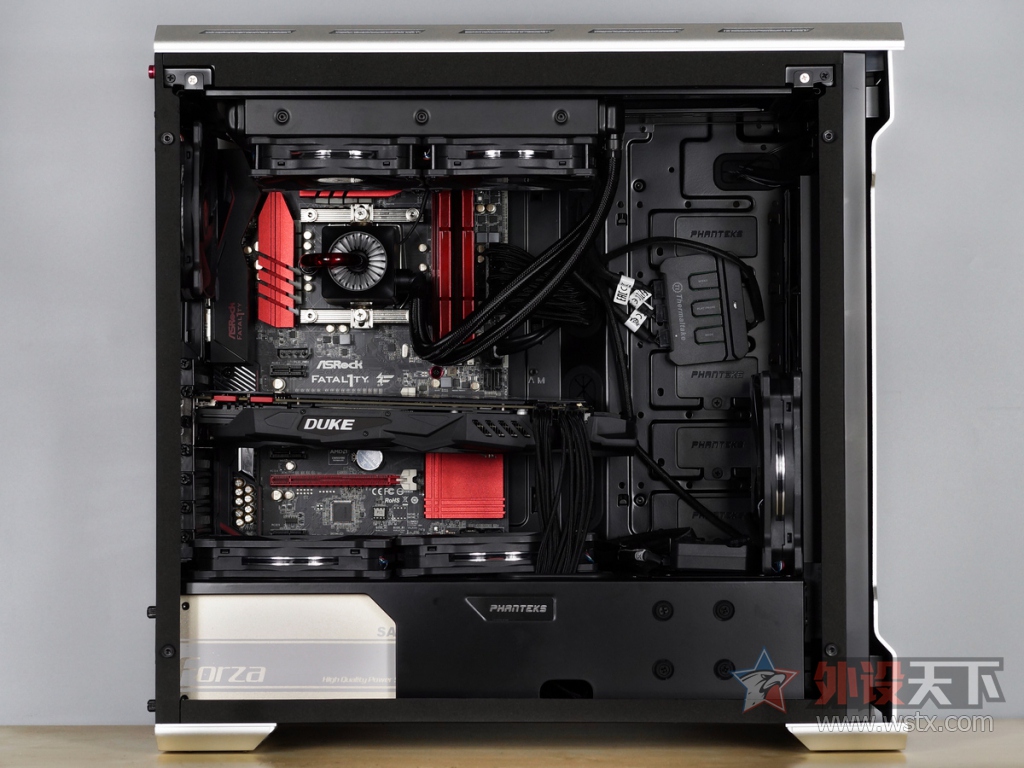

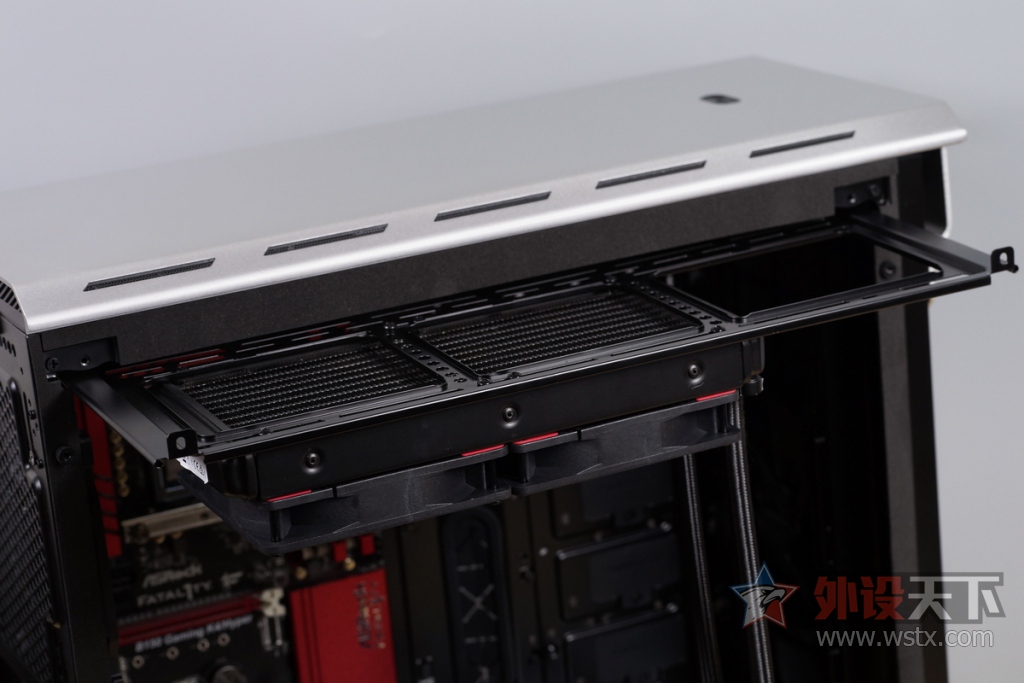

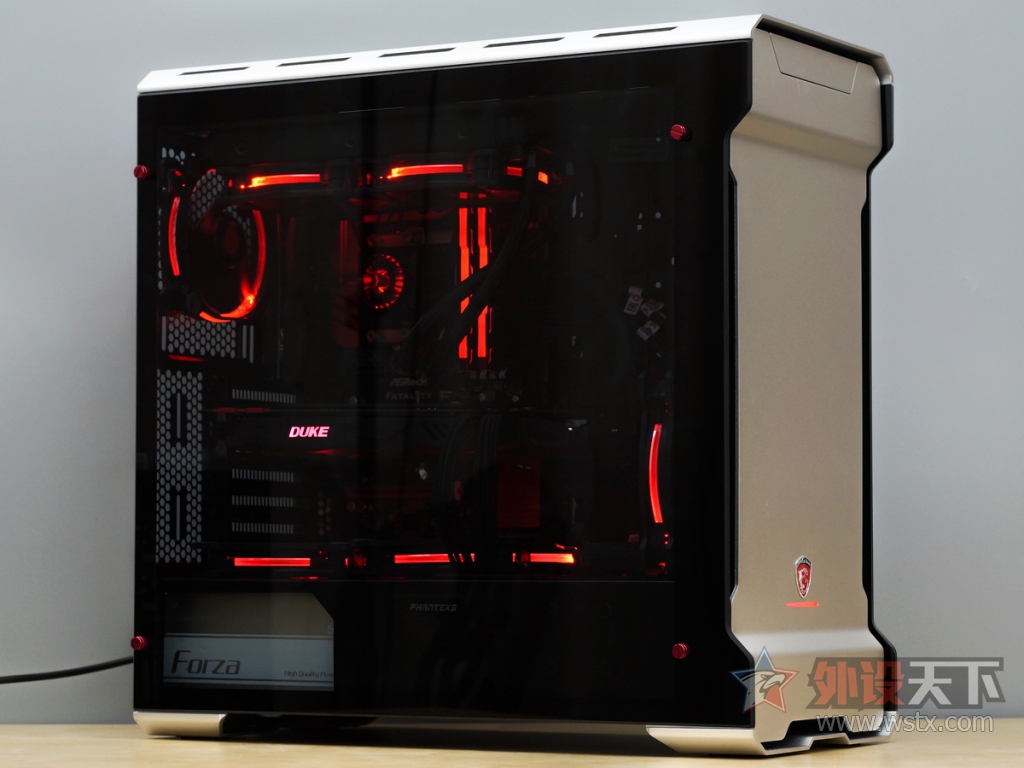

九州风神Captain 240EX新版扣具设计得不错，全程免工具，即使机箱站立和已安装主板的情况下也能徒手安装底座。 顶部散热支架可抽出，大大增加了操作空间，一个非常人性化的设计。 最终装机效果如图，整体还算简洁，主板右侧多出来的线是Tt Riing RGB风扇控制器，虽然能安装在机箱背板，但按键麻烦了。 背面各种线材比较多，如风扇HUB，此时追风者自带的魔术理线带、先马电源的编织线就帮了不小的忙，魔术带可压平线材，比一次性线扣好用，编织线柔软便于走线，还节省空间。 钢化玻璃机箱要特别注意，保证线材不会顶到钢化玻璃以免产生应力。 为了颜值我也是拼了，机箱风扇包括冷排风扇全部更换成Tt Riing RGB。 显卡供电线从下走，不仅美观，也能减少机箱背板线材占用空间。 电源罩上边和右边额外装了3把Tt Riing RGB 14cm风扇，纯粹装饰效果。

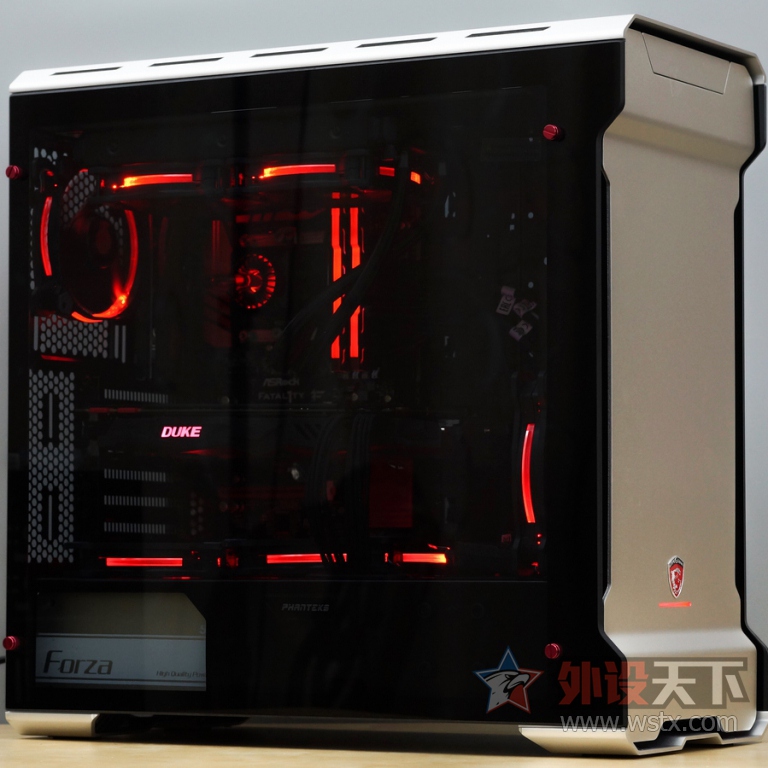

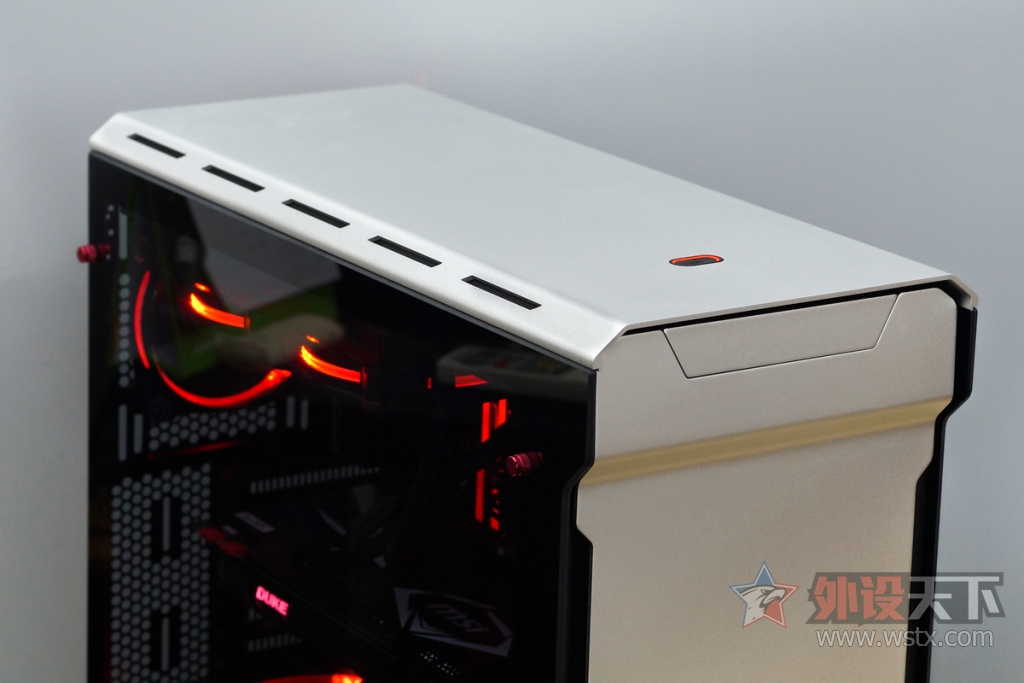

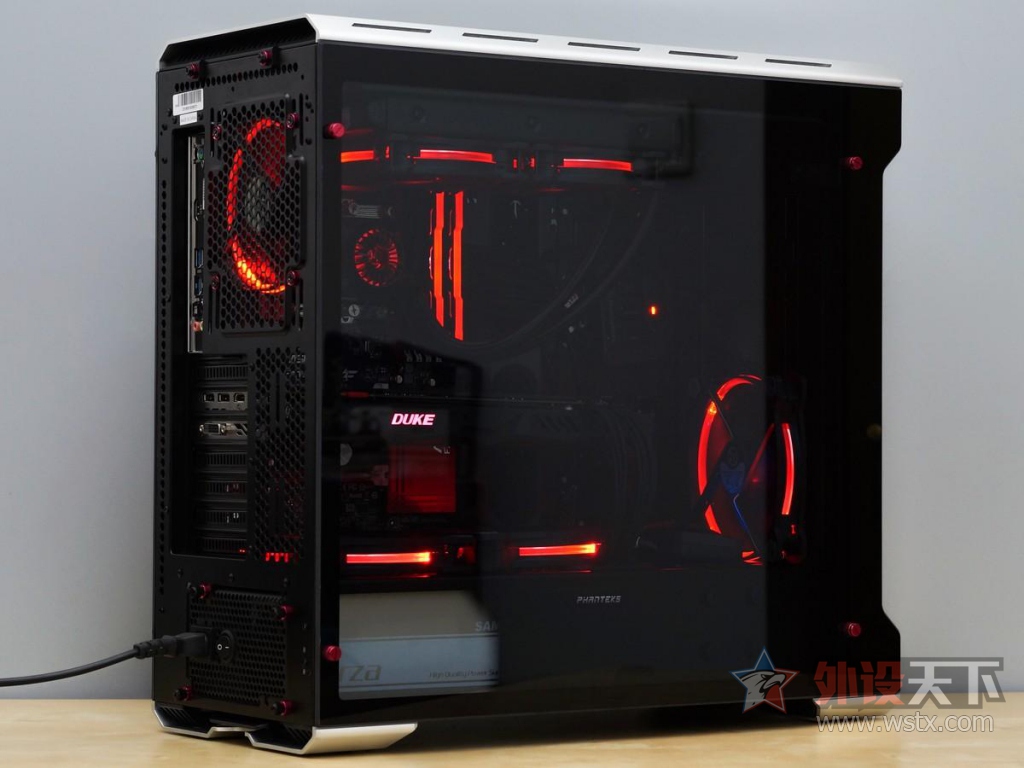

追风者钢化玻璃一个有意思的特点，既不是全黑色，也不是全透明，而是外延一圈黑色其余大部分透明的组合设计。
机箱的RGB电源按键和前面灯条也调整到红色。

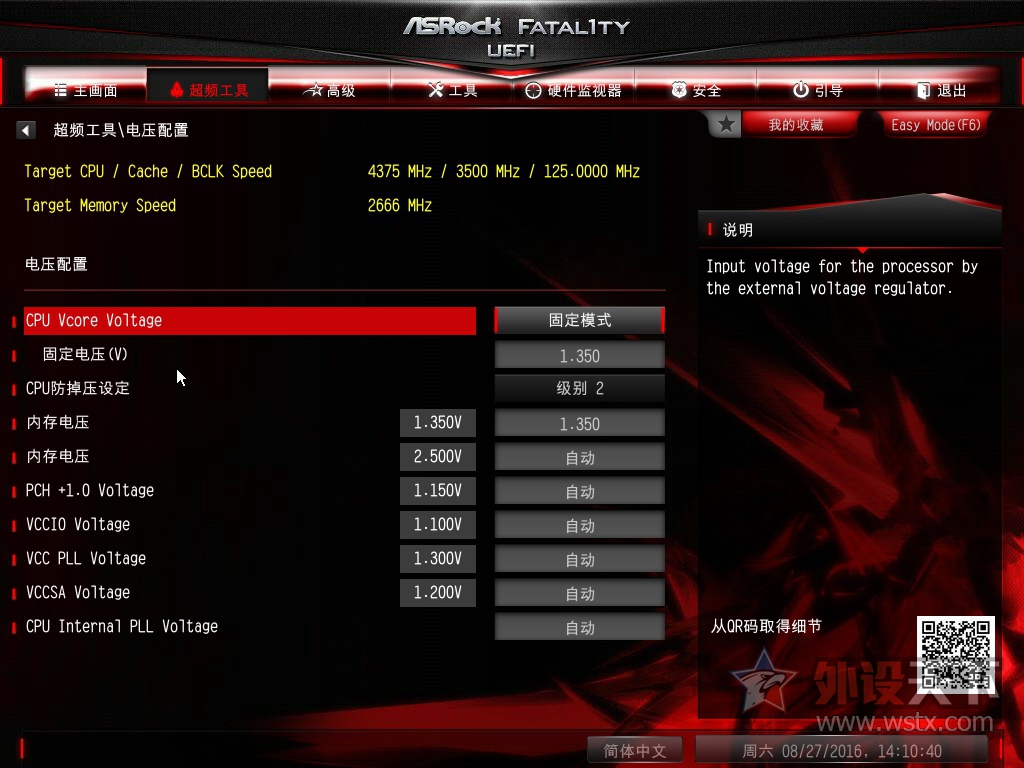

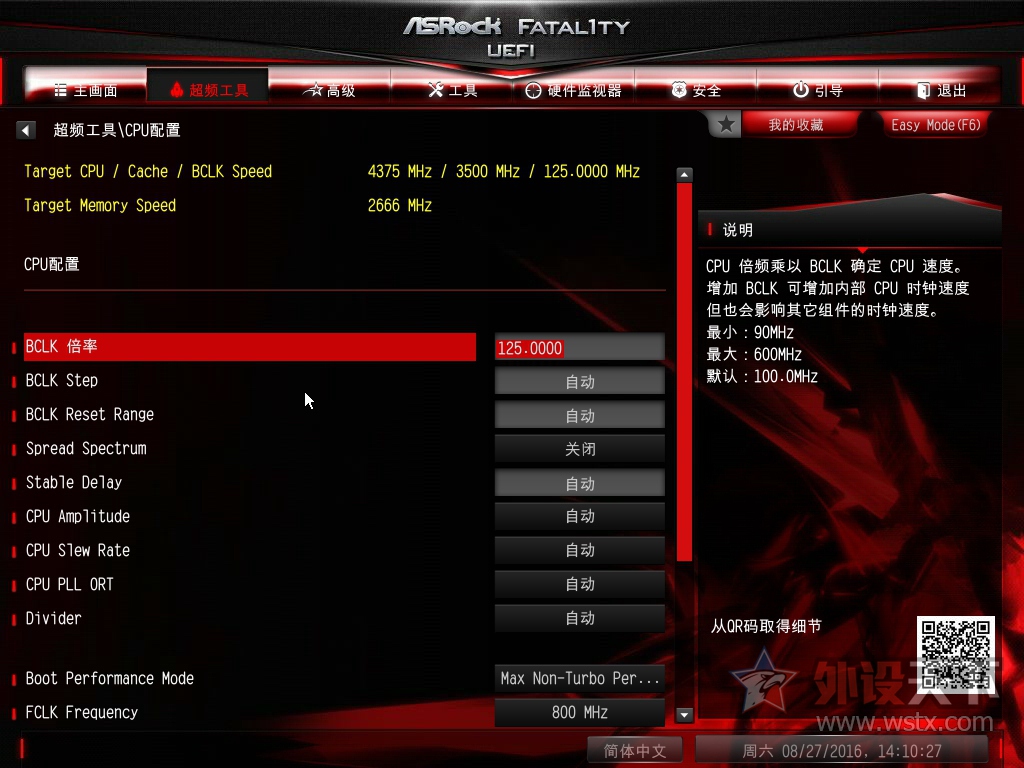

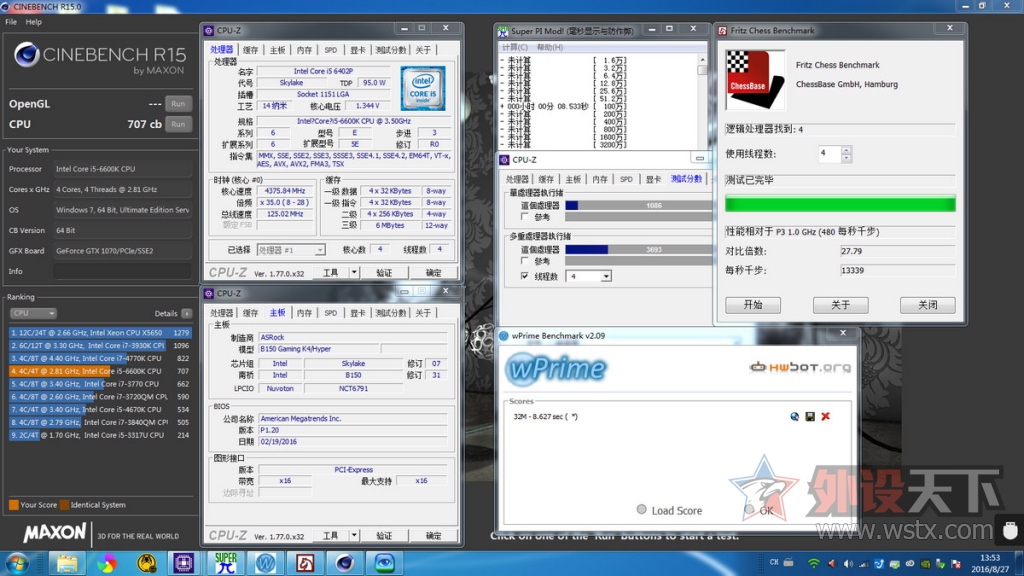

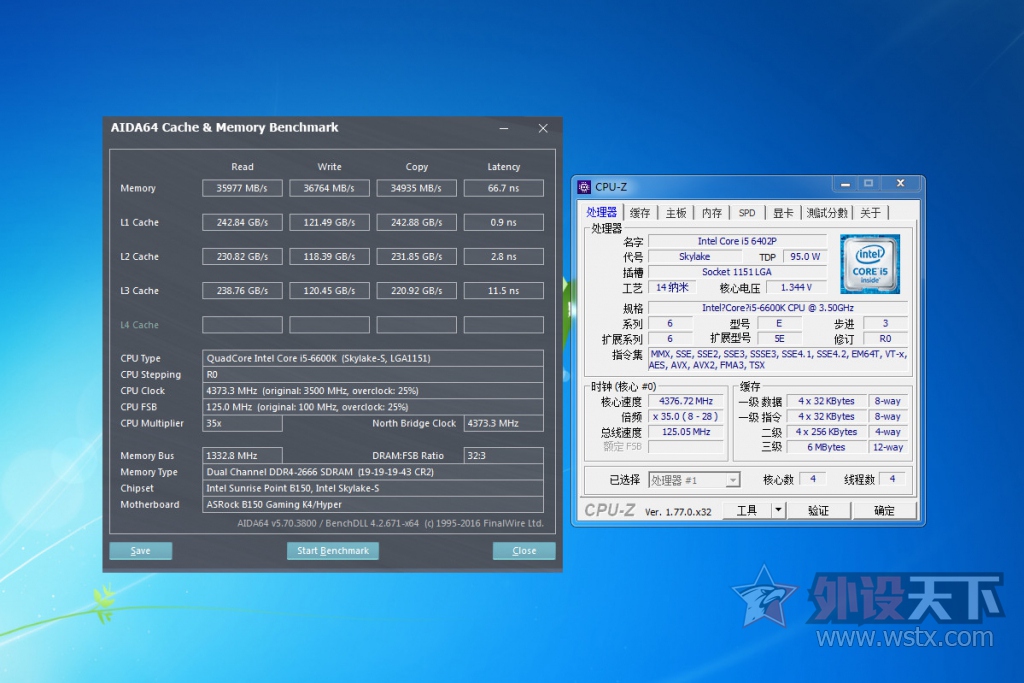

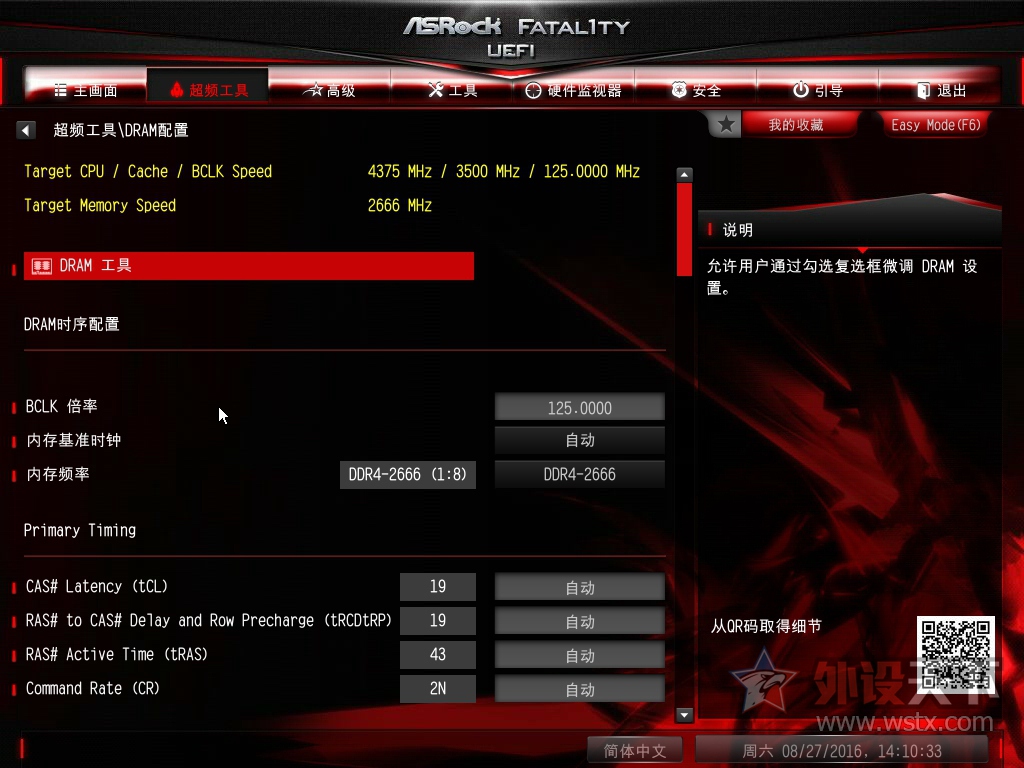

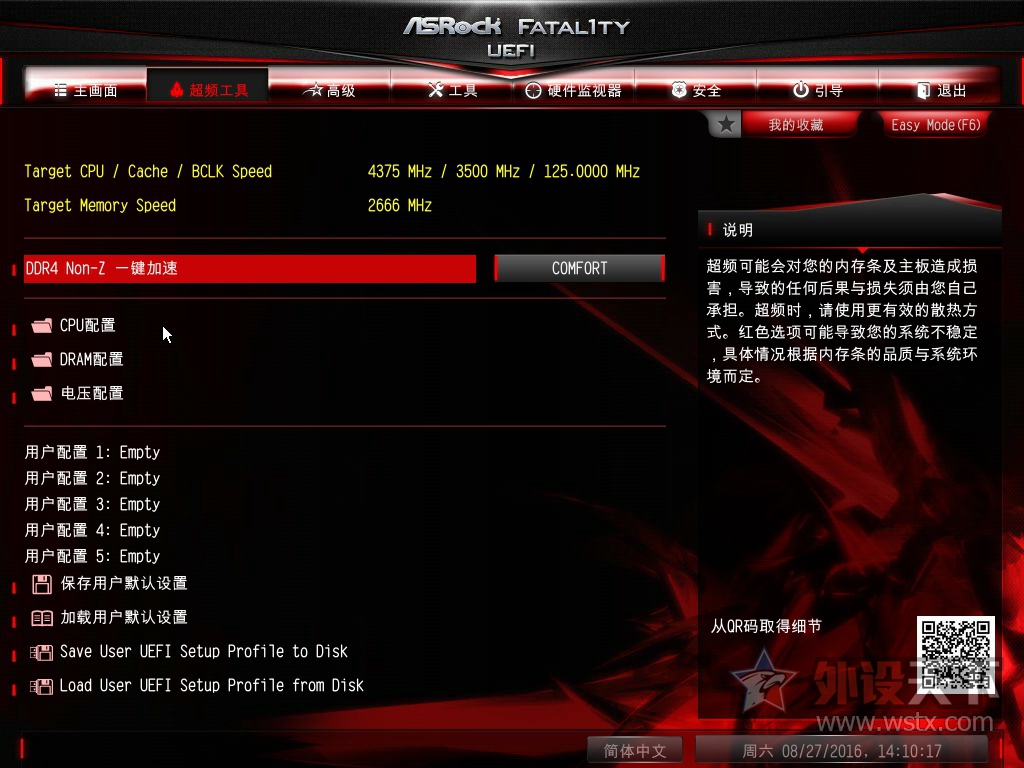

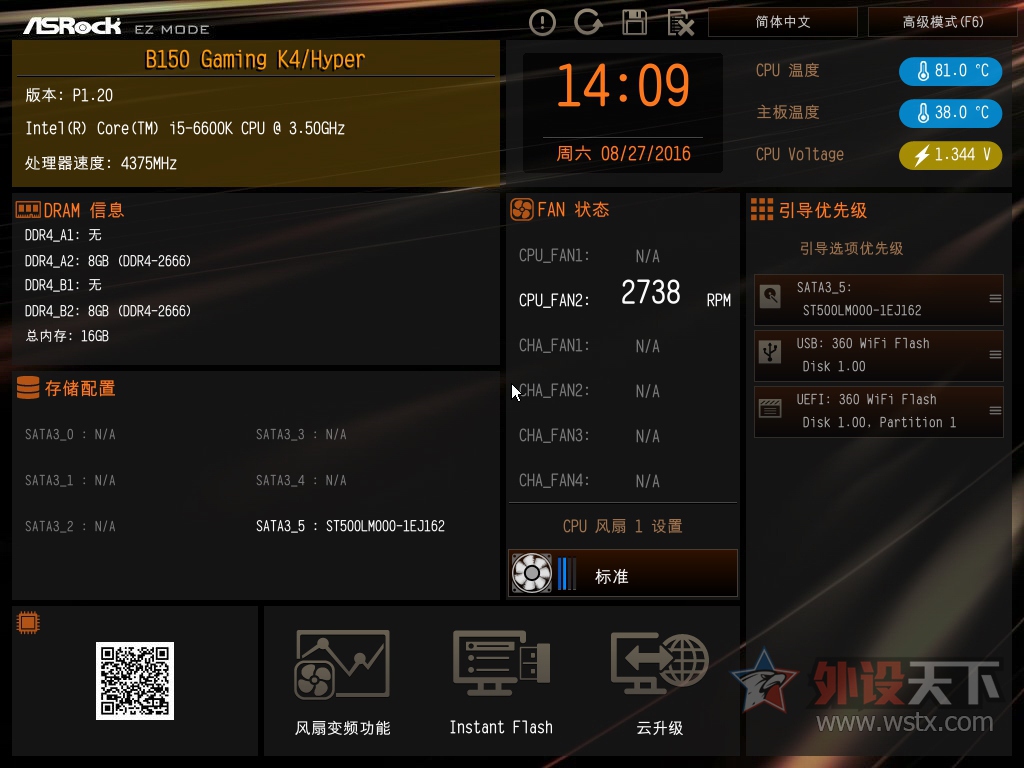

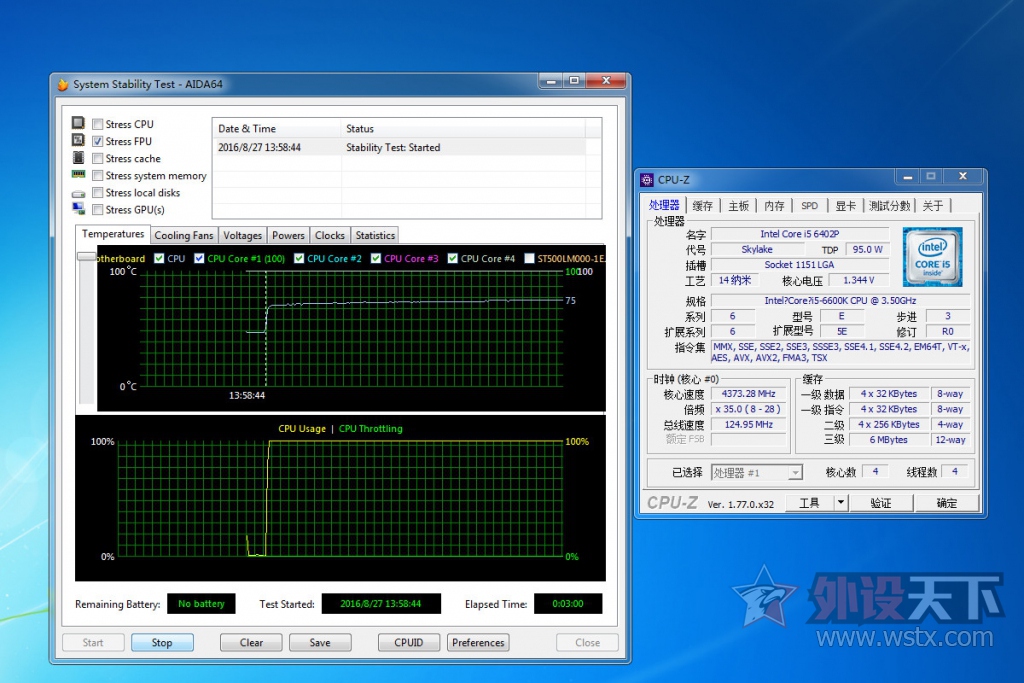

最后简单测试一下超频功能 华擎BIOS有中文在内的多国语言，新手也能立即上手，默认EZ MODE简易模式，超频的话当然选择高级模式。 超频主要调整三项，CPU、内存和电压设置。 i5 6600默认3.5GHz，BCLK外频100MHz，我超频25%至125MHz，使得主频达到125×35=4375MHz。注意这里为凑整数选125MHz，一般CPU超4.5GHz都是妥妥的。 内存默认2133MHz（B150芯片组最高频率），跟随外频也超频25%到2666MHz，有需要自己微调内存时序。 电压根据体质决定。 栏中还是能看到i5 6600K 3.5GHz的正确参数。 超频稳定，能通过各类评测，CPU基准性能、内存性能相比默认状态都有大幅度提升，唯一的缺点CPU核心温度读不出了，只有CPU表面温度。
1. 本次装机我依然以外观卖相作为主要因素考虑的，根据华擎B150 Gaming K4/Hyper红主色调和追风者PK515ETG透明钢化玻璃特点定制了一套红黑主机，其他微星GTX1070显卡、Tt Riing风扇为RGB多彩背光，影驰Gamer内存、九州风神CAPTAIN水冷为红色背光，点亮红光后的效果我自己觉得挺满意；2. 钢化玻璃易碎品，机箱一定记得轻拿轻放，固定侧板的时候螺丝切忌不要过紧，同样道理对背板空间和理线能力的要求也更高，这点追风者做得可以说超好，我没特意理线的情况下都不会顶到侧板，空间相当充裕；
3. 乔思伯MOD指环王螺丝装饰效果有限，建议不要安装在内部主板上，装到外部的机箱侧板和背面更佳；
4. 机箱风扇越多噪音自然越高，有个HUB风扇集线器超级方便；
5. 最后华擎B150 Gaming K4/Hyper实战可轻松超频CPU 25%至4375MHz（随便超的，不是极限），同时内存频率也能突破B150芯片组的上限来到2666MHz，缺点如网上所说，CPU名字识别错误，核心温度不能读取。
|
